صاعقه گیر اکتیو هوشمند

بعد از میله های ساده یا همان صاعقه گیر های فرانکلین با پیشرفت علم صاعقه گیر های جدیدی تولید شده اند با نام صاعقه گیر اکتیو که از شعاع پوشش وسیعی برخوردارند.

این صاعقه گیر ها بدون نیاز به برق و باتری میتوانند کار کنند و جریان عظیم صاعقه را بدون آسیب رسیدن به ساختمان به زمین انتقال دهند.

میشود از این صاعقه گیر ها به تعبیری با نام صاعقه گیر هوشمند هم یاد کرد زیرا وقوع صاعقه را با توجه به شرایط جوی پیش بینی میکنند.

زمان فعال شدن این صاعقه گیرها در اندک زمانی قبل از تخلیه جریان صاعقه به زمین است.

کشورهای فرانسه و اسپانیا از کشورهای پیشرو در ساخت صاعقه گیر های اکتیو هوشمند هستند.

استاندارد NFC17-102 کیفیت و صحت عملکرد صاعقه گیر های اکتیو را بررسی مینماید.

در سیستم حفاظتی اکتیو (فعال)‌ میله صاعقه گیر دارای یک جزء فعال کننده (Active System) است که در برابر صاعقه واکنش نشان می دهد.

میله های صاعقه گیر اکتیو با عنوان Early Streamer Emission یا به اختصار ESE نامیده می شوند.

مهمترین پارامتر در سیستم فعال کننده زمان فعال سازی یا Triggering Advance می باشد.

شعاع حفاظتی یک میله ESE با توجه به استاندارد NFC 17-102 از روی:

زمان فعال سازی،

سطح حفاظتی مورد نیاز

و ارتفاع نصب به دست می آید.

صاعقه گیر اکتیو با داشتن زمان فعال سازی (Δt) اندکی سریعتر نسبت به صاعقه واکنش نشان می دهد.

به موجب این،‌زمان فعال سازی شعاع پوششی صاعقه گیر افزایش یافته و نقطه اصابت با توجه به مقدار (Δt) در فضای بالای صاعقه گیر خواهد بود.

در صاعقه گیر اکتیو یا ESE هدایتگر رو به بالا به صورت مصنوعی توسط سیستم فعال کننده تقویت می شود.

با این عملکرد این نوع صاعقه گیر دارای شعاع پوشش بیشتری نسبت به حالت ساده میباشد.

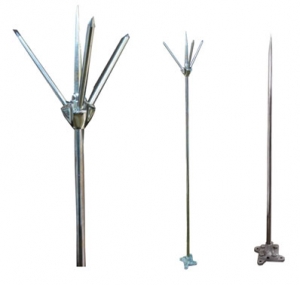

قیمت صاعقه گیر فرانکلین

صاعقه گیر فرانکلین یکی از قدیمی ترین و ساده ترین شکل از صاعقه گیر است.

صاعقه گیر فرانکلین عبارتست از میله فلزی که از سقف به کف و سپس به زمین وصل می‌شود.

این میله ساده جریان الکتریکی را از ابر به زمین منتقل می‌کند.

بدون اینکه خسارت جانی و مالی به سازه‌های روی زمین و افراد وارد شود.

صاعقه گیر های فرانکلین از نوع پسیو میباشند و از شعاع حفاظت بسیار کمتری نسبت به صاعقه گیر های اکتیو برخوردارند.

همانگونه که میدانید صاعقه تخلیه بار الکتریکی بین ابرها و ابر و زمین است.

حدود ۹۵ درصد صاعقه‌ها بین ابرها اتفاق می‌افتد و تنها ۵ درصد آن‌ها به زمین می‌رسند.

در این بین برخی از صاعقه‌ها به خانه‌ها، افراد، درختان و دیگر سازه‌های موجود در سطح زمین برخورد می‌کنند.

بنجامین فرانکلین اولین بار به این موضوع پی برد که با استفاده از یک میله فلزی بر فراز ساختمان‌ها می‌توان تخلیه بار الکتریکی ابرها به زمین را تسهیل کرد.

پس از چندی در آمریکا کلیساها شروع به نصب میله‌های فلزی (مسی) کردند.

با این کار مسیر انتقال صاعقه به زمین را تسهیل کنند و از صدمات بعدی پیشگیری کنند.

در صورت برخورد صاعقه به ساختمان‌ها، جریان الکتریسیته از راه غیر رسانا عبور می‌کند.

مسیرهای نارسانا در خانه‌ها شامل:

دیوارها،

سقف،

کف،

پنجره‌ها،

و هر جسم غیرفلزی دیگری در خانه هستند.

وقتی جریان الکتریسیته از اجسام نارسانایی که مقاومت زیادی دارد، آن هم با سرعت و شدت صاعقه، عبور کند باعث بروز آتش‌سوزی و وارد شدن خسارات فراوان می‌شود.

حالا برای اینکه مسیری رسانا در ساختمان برای عبور جریان الکتریکی صاعقه ایجاد کنیم، از یک میله فلزی ترجیحا مسی ویا استیل استفاده می‌کنیم.

بر اساس آمار منتشر شده از سوی سازمان هواشناسی آمریکا از سال ۲۰۱۵ تا ۲۰۱۶ میلادی آمار برخورد صاعقه به زمین نسبت به سال‌های پیش از آن ۱۰ درصد رشد کرده است.

و با توجه به تغییرات سریع آب و هوایی که در زمین در حال رخ دادن است.

این احتمال نیز سالانه افزایش پیدا می‌کند که نیاز به استفاده از صاعقه گیرها را افزایش می‌دهد.

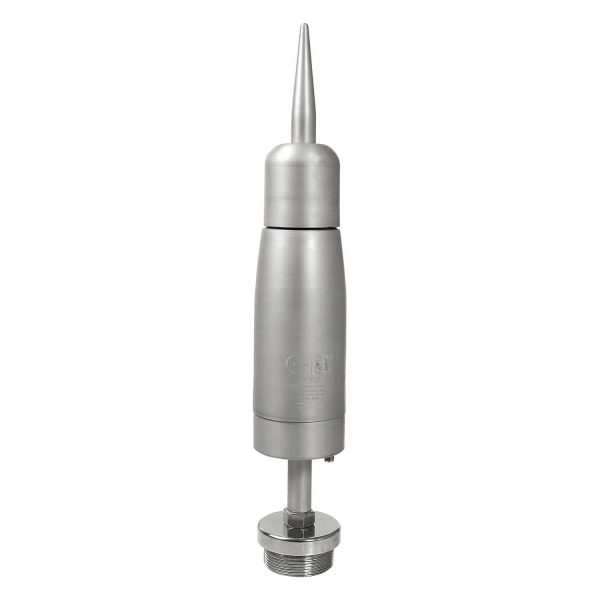

صاعقه گیر الکترونیکی یا اکتیو Franklin France

امروزه تلاش های صورت گرفته برای افزایش شعاع عملکرد صاعقه گیر های الکترونیکی (ESE) بیش تر بر روی بهینه سازی و کاهش زمان تحریک دالان صعودی (Upward Leader) بوده است.

در حالی که کارایی دستگا های صاعقه گیر تنها به زمان تحریک دالان صعودی بستگی نداشته، بلکه مهمتر از آن:

ظرفیت،

قدرت تشدید،

و انتشار دالان فوق نیز از عوامل مهم و و تأثیر گذار در عملکرد این نوع دستگاه ها می باشد.

شرکت فرانکلین فرانس طی سال ها تحقیق و انجام آزمایشات مختلف در آزمایشگاه های ویزه و سایت های طبیعی موفق به طراحی و تولید نسل جدیدی از صاعقه گیر های الکترونیکی خازنی به نام Active 1D گریدیه است که در نوع خود منحصر به فرد می باشد.

قیمت میله صاعقه گیر

قیمت میله صاعقه گیر یا آنتن صاعقه گیر:

میله رعد و برق (همچنین به عنوان هادی یا راد رعد و برق شناخته می شود).

میله فلزی (مس یا آلومینیوم یا سایر مواد رسانا) است که در بالای سازه  برج انتقال و توزیع ، ساختمانها و غیره  نصب می شود.

تا از آن در برابر ضربات مستقیم صاعقه محافظت کند.

رعد و برق تخلیه الکترواستاتیک بین ابرها و زمین است.

اگر مستقیماً به خطوط برق رعد و برق وارد شود ، ولتاژ سیستم ممکن است به سطح خطرناکی افزایش یابد.

و ممکن است به تاسیسات و تجهیزات الکتریکی آسیب برساند.

 به همین دلیل از میله صاعقه گیر برای محافظت از تاسیسات  برقی ، تجهیزات و دستگاه ها در برابر ضربه مستقیم رعد و برق استفاده می شود.

میله صاعقه گیر میتواند اکتیو ویا پسیو باشد.

قیمت میله صاعقه گیر:

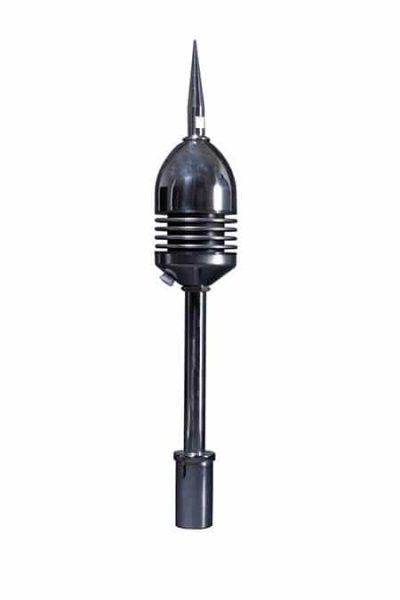

قیمت صاعقه گیر اکتیو آذرخش:

۱-قیمت صاعقه گیر آذرخش ۲۵           تماس لطفا

۲-قیمت صاعقه گیر آذرخش ۴۵          تماس لطفا

۳-قیمت صاعقه گیر آذرخش ۶۰          تماس لطفا

مشخصات فنی و عمومی:

این  صاعقه گیر با توجه به نوع  عملکرد (ESE)  از شعاع  پوشش حفاظتی وسیعی در مقابل اصابت صاعقه برخوردار است.

صاعقه گیر فوق از نوع اکتیو خازنی میباشد.

صاعقه گیر فوق کاملا خودکفا بوده یعنی بدون نیاز به هر گونه منبع تغذیه کار میکند.

دارای بدنه استینلس استیل یا فولاد ضد زنگ میباشد.

دارای کلمپ دوقلو مخصوص سیم یا تسمه به صاعقه گیر

دارای رابط  ۴۰ سانتی متری از جنس استیل جهت قرار گیری کلاهک صاعقه گیر بر روی انواع پایه های فلزی شامل:

(دکل تلسکوپی ۳ و ۵ متری گالوانیزه و دکل های مهاری ۳ وجهی و دکل های خود ایستا)

دارای مقاومت بالا درمقابل عوامل جوی مانند باد و باران و تابش مستقیم نور خورشید

دارای قیمتی بمراتب پایین تر از مدل های مشابه خارجی

سهولت در نصب و راه اندازی

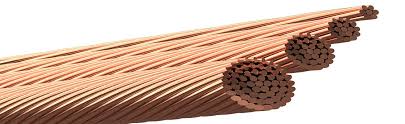

کابل صاعقه گیر

کابل صاعقه گیر یا هادی نزولی صاعقه گیر عبارتست از یک فلز با رسانایی بالا که جریان بسیار عظیم صاعقه را به زمین هدایت میکند.

صاعقه گیر پس از نصب روی ساختمان، می بایست بوسیله یک هادی الکتریکی با مقاومت الکتریکی پایین به چاه ارت وصل شود.

از هادی فوق بعنوان هادی نزولی یا هادی میانی نام برده میشود.

های میانی Down Conductor از طریق سیم مسی بدون روکش به سیستم زمین متصل گردد.

این هادی می تواند انواع تسمه یا سیم های بافته شده با سطح مقطع حداقل ۵۰ میلی متر مربع باشد.

مقاومت الکترود زمین صاعقه گیر می بایست زیر ۱۰ اهم باشد و پس از اجرا به شبکه هم پتانسیل کل سایت متصل شود.

با توجه به استاندارد NFC اگر ارتفاع ساختمان از ۲۸ متر بالاتر باشد یا این که طول ساختمان از ۲ برابر ارتفاع بزرگ تر باشد بایستی برای اتصال برقگیر به سیستم زمین از ۲ هادی میانی استفاده نمود.

در مورد قطر هادی نیز بر اساس استاندارد:

۱-مصارف خانگی هادی میانی سیم ۵۰ مسی

۲-مصارف صنعتی سیم های ۷۰ ، ۹۵ ، ۱۲۰ و … بسته به مؤلفه محتویات ساختمان می توان استفاده نمود.

یک نکته ضروری در مورد هادی میانی تخلیه جانبی است.

اگر هنگام نصب اتصالات هادی میانی به اندازه کافی دقت نگردد، امکان ایجاد اتصال کوتاه و تخلیه انرژی از مسیرهای نامناسب وجود دارد.

خطر این مسئله می تواند بیشتر از خطر اصابت صاعقه باشد.

استفاده از کابل های کواکسیال فشار قوی یا شیلد کردن هادی نزولی به هیچ عنوان مورد تائید نمی باشد.

 در سیستم های صاعقه گیر غیر ایزوله باید حداقل دو هادی نزولی از دو مسیر جداگانه اجرا گردد.

جنس و ابعاد هادی نزولی و هادی ارت سیستم حفاظت در برابر صاعقه بایستی مطابق با استاندارد BS EN 50164-2 باشد.

در شرایط خاص ممکن است هادی نزولی حذف یا حتی به بیش از ۲ هادی نزولی نیاز باشد.

لذا جهت دریافت مشاوره و انتخاب مناسب تجهیزات لازم است با کارشناسان ذیصلاح مشورت گردد.

در سازه های با ارتفاع بیش از ۶۰ متر لازم است:

در فاصله ۲۰ درصدی از ارتفاع ساختمان (از بالا) تمهیدات ویژه ایی جهت جلوگیری از اصابت صاعقه به بدنه سازه بعمل آید.

زاویه خم ها و در نظر گرفتن فاصله ایمن از اهمیت خاصی برخوردار است.

های نزولی باید در خارجی ترین قسمت ساختمان اجرا گردند.

قیمت صاعقه گیر اکتیو آذرخش

صاعقه گیر شیرتک

s

Description

SCHIRTEC E.S.E. (Early Streamer Emission) Lightning Conductors protect actively, on a large scale and reliable.

قیمت صاعقه گیر آذرخش

The Ion Generator inside allows the Lightning

Conductor to intercept and catch a potentially dangerous Lightning Strike earlier than Simple Rod Conductors and ground it safely.

SCHIRTEC AG is located in Vienna-AUSTRIA and is specialized in the production of E.S.E. (Early Steamer Emmission) Lightning Conductors, Surge Protection Devices and Earthing Materials.

SCHIRTEC products were created for your safety and to fit modern architecture.

SCHIRTEC Lightning Conductors are diligently tested and are in accordance with the latest NFC 17-102: 2011 standard.

The main function of the ESE lightning protection system installed on the existing building is to capture a lightning stroke and then conduct discharge current safety to the ground.

 In some conditions, however the ESE lightning system is the only possible method to protect from direct lightning strokes. Due to the arguments mentioned above, we recommended to use the ESE lightning protection whenever the conventional solution is inconvenient.

Schirtec ESE Lightning Protection System (LPS)
Attachments Include: Lightning Arrester, Joint Adapter, Strike Counter and Installation Accessories
Application: Commercial & High Rise Building, Factories, Hospital, School & Universities, Villas, Residential Building.

Brand: SCHIRTEC

فروش ویژه صاعقه گیر اکتیو آذرخش ساخت ایران

فروش ویژه صاعقه گیر خازنی فعال آذرخش

فروش ویژه صاعقه گیر پسیو آذرخش

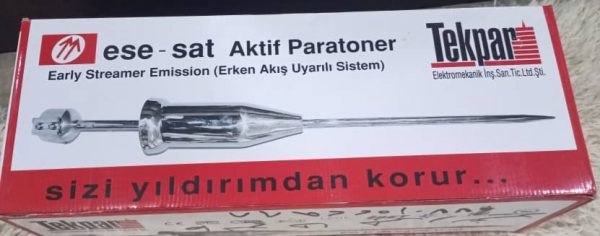

صاعقه گیر تک پار(TEKPAR)

صاعقه گیر  اکتیو تک پار محصول کشور ترکیه میباشد.

این صاعقه گیر از نوع صاعقه گیر های اکتیو خازنی میباشد.

دلتا تی این صاعقه گیر ۵۱ میکروثانیه میباشد و شعاع پوشش حداکثری این صاعقه گیر با توجه به جداول NFC در محدوده ۱۱۰ متر میباشد.

ساختار بدنه این صاعقه گیر از جنس استیل ضد زنگ میباشد.

ساختار بدنه صاعقه گیر باعث شده که دارای مقاومتی بالا درمقابل عوامل جوی مانند:

باد و باران،

سرما و گرما،

و تابش مستقیم نور خورشید باشد.

وزن تقریبی این صاعقه گیر ۵ کیلوگرم میباشد که در رده صاعقه گیر های میان وزن است و این مزیت باعث سهولت نصب آن در ارتفاع میشود.

شکل این صاعقه گیر کاملا ایرودینامیک میباشد و در ارتفاع های زیاد مقاوم در مقابل بادهای شدید است.

بازه دمایی عملکرد صحیح این صاعقه گیر در محدوده منفی ۴۰ درجه سانتی گراد الی مثبت ۸۰ درجه سانتی گراد است.

با توجه به این گستره دمایی وسیع صاعقه گیر فوق قابل استفاده در اکثر نقاط جغرافیایی جهان است.

کاربردهای صاعقه گیر اکتیو Tekpar:

برج ها و دودکش های کارخانه ها

فضاهای باز شامل انبارها و محوطه های تفریحی  ورزشی و رفاهی

انواع دکل های مخابراتی

ساختمان های مسکونی با ارتفاع های مختلف

مجموعه های فرهنگی آموزشی و مانند آن

مجموعه ساختمان های تجاری، اداری، ورزشی و مانند آن

ساختمان­های درمانی و مراقبتی

کارخانه های صنعتی مختلف

برج های بلند مرتبه

موزه ها و آثار باستانی

و هر سازه و یا مکانی که در معرض اصابت مستقیم  صاعقه قرار دارد.

بر اساس اظهارات سازنده، صاعقه گیر  Tek par بر اساس معیارهای تعیین شده توسط استاندارد هایی مانند NFC و IEC طراحی و تولید گردیده است و دارای تائیدیه معتبر میباشد.

لزوم نصب سیستم صاعقه گیر در نظام مهندسی ساختمان:

سیستم صاعقه‌گیر ساختمان ، ابزار حیاتی برای محافظت از ساختمان‌ها، تجهیزات و ساکنان آن‌ها در برابر خطرات ناشی از صاعقه است.

در این مقاله، به بررسی اجزای کلیدی، چگونگی کارکرد و اهمیت استفاده از سیستم‌های صاعقه‌گیر در ساختمان‌ها می‌پردازیم.

اجزای سیستم صاعقه‌گیر ساختمان

سیستم صاعقه‌گیر ساختمان اصولاً از سه بخش اصلی تشکیل شده است:

نقاط جذب:

میله‌ها یا نوک‌های فلزی که در بالاترین نقاط ساختمان نصب می‌شوند و وظیفه جذب صاعقه را به عهده دارند.

مسیر هدایت:

کابل‌های فلزی که از نقاط جذب به سمت زمین ادامه می‌یابند و صاعقه را به طور ایمن به زمین هدایت می‌کنند.

سیستم ارتباطی با زمین:

این سیستم شامل چاه‌های ارتباطی با زمین و رساناهای فلزی است که صاعقه را به طور ایمن وارد زمین می‌کنند تا از وقوع آسیب به ساختمان جلوگیری شود.

چگونگی کارکرد سیستم صاعقه‌گیر ساختمان با ایجاد یک مسیر کم مقاومت برای جریان الکتریکی صاعقه کار می‌کند.

وقتی صاعقه به نوک صاعقه‌گیر برخورد می‌کند، جریان الکتریکی از طریق کابل‌های هدایت به سیستم ارتباطی با زمین منتقل می‌شود.

این امر از انتقال جریان الکتریکی به سازه‌ها و تجهیزات داخل ساختمان و در نتیجه از بروز آسیب یا آتش‌سوزی جلوگیری می‌کند.

اهمیت استفاده از سیستم‌های صاعقه‌گیر در ساختمان‌ها اهمیت زیادی دارد.

زیرا:

محافظت از ساختمان: کاهش مستقیم خطر آسیب به سازه‌ها و افزایش عمر مفید آن‌ها.

حفاظت از تجهیزات: محافظت از تجهیزات الکترونیکی و برقی در برابر صدمات ناشی از افزایش ناگهانی ولتاژ.

ایمنی افراد: کاهش خطر جراحات یا مرگ ناشی از برخورد مستقیم صاعقه یا یا ایجاد جریان‌های الکتریکی خطرناک در ساختمان.

استانداردها و مقرراتبرای طراحی و نصب سیستم‌های صاعقه‌گیر، استانداردها و مقررات دقیقی وجود دارد که باید رعایت شوند.

این استانداردها به منظور اطمینان از کارایی و ایمنی سیستم‌ها در زمان بروز صاعقه تدوین شده‌اند.

در بسیاری از کشورها، پیروی از استانداردهای بین‌المللی مانند NFC برای حفاظت در برابر صاعقه اجباری است.

این استانداردها شامل دستورالعمل‌هایی برای ارزیابی ریسک، طراحی، نصب، و نگهداری سیستم‌های صاعقه‌گیر هستند.

فناوری‌های نوینبا پیشرفت تکنولوژی، سیستم‌های صاعقه‌گیر نیز دستخوش تغییراتی شده‌اند.

امروزه، فناوری‌های نوینی مانند صاعقه‌گیرهای فعال و سیستم‌های اولیه پیش‌بینی و هشدار دهنده صاعقه به کار گرفته می‌شوند.

صاعقه‌گیرهای فعال با ایجاد یک میدان الکتریکی پیش از وقوع صاعقه، احتمال جذب و هدایت صاعقه را به سمت خود افزایش می‌دهند.

این در حالی است که سیستم‌های هشدار دهنده قادر به پیش‌بینی وقوع صاعقه در منطقه‌ای خاص و ارائه هشدار به موقع به ساکنان یا مسئولین ساختمان هستند، تا اقدامات پیشگیرانه‌ای اتخاذ شود.

چه ساختمان هایی نیاز به صاعقه گیر دارند؟
