مقدمه:

صاعقه یا رعد و برق یک خطر طبیعی، کشنده و مخرب در مقیاس های کوتاه مدت و با اثرات مهم آب و هوایی در مقیاس های طولانی تر است.

با شدت یافتن شرایط جوی، تگرگ و طغیان شدید روی خواهد داد که غالباً خسارات اقتصادی چشمگیری را به همراه دارد.

هم چنین تهدیداتی در مورد ایمنی حمل و نقل هوایی و تولید انرژی تجدیدپذیر توسط توربین های بادی ایجاد می کند و
بدون شک تأثیرات منفی بسیاری بر روی تجهیزات برق و خطوط انتقال خواهد داشت.

صاعقه یکی از کشنده ترین پدیده های طبیعی است و در سطح جهان سالانه جان صدها نفر را می گیرد.

در حال حاضر روندهای جهانی در شهرسازی به سمت ایمن سازی ساختمان ها و اماکن عمومی هدایت شده است که
این موارد با در نظر گرفتن آسیب پذیری ساختمان ها از فعالیت صاعقه ایجاد می شوند

یکی از مهم ترین و متداول ترین تجهیزات قابل نصب بر روی ساختمان ها و دکل های برق صاعقه گیرها هستند که
می توانند اثرات زیان بار برخورد صاعقه را تا حد بسیار زیادی کاهش دهند.

قیمت صاعقه گیر آذرخش

صاعقه گیر الکترونیکی خودکفا(فعال):

صاعقه گیر های فعال، به دلیل دریافت انرژی از منبع خارجی و یا تولید شده به صورت خودکفا باعث تشدید اثر پدیده هایی مثل point effectیا Corona Effect می شوند.

این نوع از صاعقه گیرها نیز دارای تنوع وسیعی هستند که از انواع آن ها می توان به مواد زیر اشاره کرد:

• اتمی

• بادی (پیزوالکتریک)

• خورشیدی

• برقی، خازنی و…

ساز و کار عملکرد این صاعقه گیر بر اساس وجود پتانسیل الکتریکی جوی (اتمسفر) بنا شده است.

به این ترتیب می تواند انرژی مصرفی خود را به صورت طبیعی از میدان الکتریکی اتمسفر بگیرد.

حالا اگر شرایط جوی فاقد پتانسیل الکتریکی بود آن گاه این صاعقه گیر مثل یک میله ساده خواهد بود و فعالیتی نخواهد داشت.

زمانی که انرژی الکتریکی اتمسفر از حد معینی (مثلاً ۵ کیلو ولت بر متر) بیشتر شود، برای جمع آوری انرژی واحد شارژ را فعال می کند.

این واحد تا اشباع خازن های یک مدار الکترونیکی به شارژ شدن ادامه می دهند.

هرگاه مقدار پتانسیل اتمسفر از حد مشخصی (نزدیک به وقوع صاعقه مثلاً در حدود ۱۰۰ کیلو ولت بر متر) عبور کند، آن گاه به الکترود میانی متصل به زمین، دستور تخلیه خازن ها را صادر می کند.

همین امر باعث می شود تا هوای اطراف صاعقه گیر دچار یونیزاسیون شود.

این چرخه به صورت متوالی تکرار می شود که در نهایت با افزایش پتانسیل اتمسفر شدید تر خواهد شد.

از صاعقه گیر اتمسفریک به دلیل وابستگی مطلق به شرایط جوی منطقه صاعقه خیز، بیشترین استفاده را می کنند.

اجرای سیستم ارت برای محافظت از افراد و تجهیزات امروزه به بخش ثابتی از قوانین نظام مهندسی تبدیل شده است.

برای اجرای این پروسه نیاز به پیاده‌سازی یک سیستم ارتینگ وجود دارد که شامل:

صفحه و سیم مسی ارت،

خاک،

مایع کاهنده مقاومت زمین،

کلمپ و کابلشو بوده و پس از حفر چاه در ابعاد و محل مناسب به‌کار گرفته می‌شوند.

پس از حفر چاه و رسیدن به نم طبیعی زمین مواد کاهنده به شکل ژل و مایع به آن اضافه و سپس سیم جوش خورده به صفحه مسی در آن قرار می‌گیرد.

سپس اطراف کار با دوغاب و خاک کاهنده پر شده و در آخرین مرحله روی آن دریچه بازدید از چاه نصب می‌شود.

این مواد با ترکیبات خاصی که دارند در هر موقعیت اقلیمی با بهبود شرایط، کارایی سیستم ارتینگ را بیشتر می‌کنند.

ترکیبات خاص و چسبنده این مواد همزمان با حفظ رطوبت و حذف حباب‌های هوای موجود در خاک باعث برقراری تماس بیشتر بین مواد کاهنده و الکترودها می‌شوند.

به عبارتی خاصیت بالای رسانایی آنها سبب کاهش مقاومت الکتریکی در خاک می‌شود.

نقش اصلی ژل و مایع کاهنده مقاومت زمین کمک به رسیدن به مقاومت مطلوب سیستم زمین از نظر کاهندگی مواد است.

این موضوع با تضمین پایداری برای مدت طولانی در سیستم ارت از نقش محافظتی برخوردار بوده و از نظر اقتصادی نیز مقرون به‌صرفه است.

این مواد به‌طور عمومی ویژگی ظاهری مشخصی نداشته و از استاندارد خاصی نیز پیروی نمی‌کنند.

اما در هر مورد و به‌طور اختصاصی مشخصات و شیوه کاربرد بر روی بسته‌بندی آنها ذکر شده است.

بر این اساس باید نسبت به انتخاب نوع ژل یا مایع کاهنده مقاومت زمین دقت کافی به خرج داد.

در این انتخاب باید به جنس زمین توجه ویژه داشت و این مورد را در انتخاب نوع و میزان ماده کاهنده تاثیر داد.

برای انتخاب بهینه این مواد هم‌چنین لازم است اطلاعات کافی درباره این مواد داشته باشیم.

فروش مایع کاهنده ارت

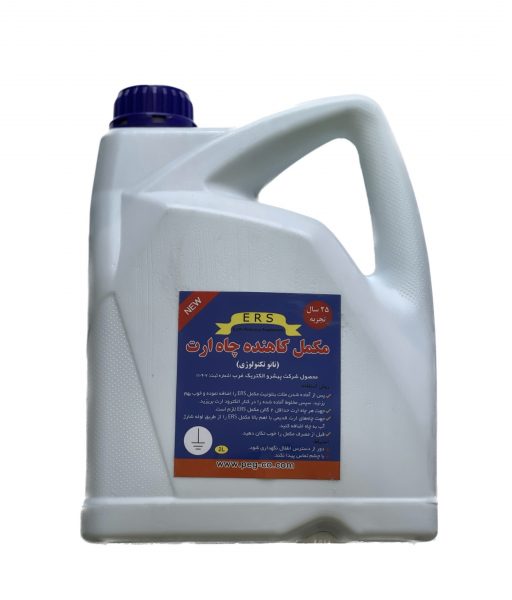

مایع کاهنده چاه ارت (ERS) :

مایع کاهنده ارت با نام تجاری ( ERS (EARTH REDUCING SUPPLEMENT محصول شرکت پیشرو الکتریک غرب میباشد.

این محصول بصورت محلولی از نانو ذرات مواد معدنی است و دارای مقاومت ویژه ای بمراتب پایین تر از پودر بنتونیت میباشد.

این محصول در هنگام اجرای چاه ارت بعنوان یک مکمل کاهنده به بنتونیت اضافه میشود.

با حضور این مکمل در کنار بنتونیت میتوانیم به سادگی حتی در:

مناطق کوهستانی و کاملا سنگی،

مناطق ساحلی و مجاور رودخانه ها،

مناطق خشک و بیابانی،

شاهد کاهش چشم گیر مقاومت الکتریکی چاه ارت باشیم و به مقدار اهم مطلوب برسیم.

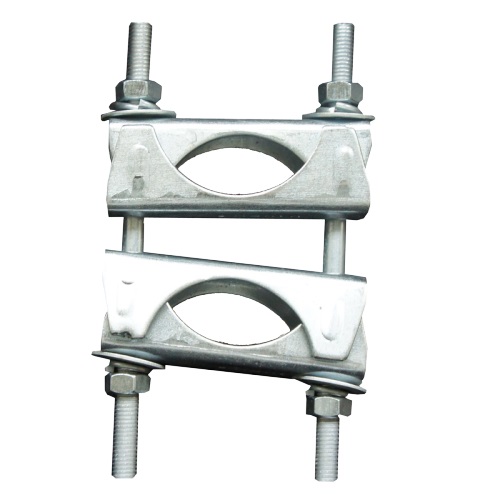

کلمپ صاعقه گیر چیست؟

یک سیستم صاعقه گیر اکتیو از چند قسمت تشکیل میشود که هر یک از آنها وظیفه ای خاص در انتقال جریان عظیم حاصل از صاعقه به زمین را بعهده دارند.

کلمپ صاعقه گیر که بصورت ۲ تایی بوده و روی پایه صاعقه گیر فیکس میشوند.

وظیفه کلمپ صاعقه گیر عبارتست از اتصال هادی نزولی به صاعقه گیر

هادی نزولی میتواند سیم و یا تسمه مسی باشد.

دلیل استفاده از کلمپ دو قلو این است که اتصال هادی نزولی به صاعقه گیر از استحکام مکانیکی بیشتری برخوردار باشد.

همچنین استفاده از کلمپ دوقلو بجای کلمپ تکی مقاومت الکتریکی بین اتصال هادی نزولی به صاعقه گیر را کاهش میدهد.

مقاومت الکتریکی کم در نقطه اتصال هادی نزولی به صاعقه گیر با توجه به جریان عظیم صاعقه(در مواردی بالای ۱۰۰ کیلو آمپر)از اهمیت بالایی برخوردار است.

استراکچر پنل خورشیدی

یکی از مهم ترین اجزاء تشکیل دهنده ی نیروگاه برق خورشیدی از نظر استحکام، زیبایی، سرعت نصب نیروگاه و بخصوص در نیروگاه های مقیاس بزرگ استراکچر یا پایه پنل خورشیدی می باشد.

انتخاب و اجزای سازه های زیبا، مستحکم و در عین حال مقرون به صرفه جهت نصب و اجرا نیروگاه های خورشیدی یکی از اساسی ترین مراحل طرح و اجرا در پروژه های انرژی خورشیدی است.

استراکچر از مهم‌ترین تجهیزات زیر ساختی سیستم‌های خورشیدی می‌باشد.

چرا که استحکام، ماندگاری و نیز دقت زاویه از سطح زمین در سیستم‌های خورشیدی بسیار مهم می‌باشد.

استراکچر یا همان پایه پنل‌های خورشیدی باید دارای استاندارد‌های ساتبا و تاییدیه نظام مهندسی باشد.

سازه استراکچر خورشیدی باید شامل فولاد گالوانیزه، پیچ و مهره ای، مقاوم در برابر باد و مقاوم در برابر بار‌های استاتیکی باشد.

هنگام تحویل سازه استراکچر خورشیدی دفترچه محاسبات نیز باید به مشتری جهت اخذ تاییدیه از شرکت توزیع برق ارائه شود.

انواع پایه پنل خورشیدی

استراکچر خورشیدی ثابت

استراکچر خورشیدی برای سطح شیب دار

استراکچر خورشیدی با قابلیت تنظیم زاویه و ارتفاع

استراکچر خورشیدی هوشمند

استراکچر پنل خورشیدی ثابت:

این نوع استراکچر از پرکاربردترین نوع پایه پنل خورشیدی می باشد.

این نوع از استراکچر به طور معمول یا براساس موقعیت مکانی و نوع پنل ها طراحی و ساخته می شود.

و یا بصورت آماده برای پنل های ۵ تا ۲۵۵ وات ساخته می شود.

جنس این نوع استراکچرها از نوع آهن با روکش گالوانیزه گرم و یا آلومینیوم می باشد.

در برخی از موارد از آهن بدون روکش نیز برای ساخت آن استفاده می شود.

این سازه با توجه به زاویه بهینه و مناسب سالانه طراحی و ساخته می شود و امکان تغییر زاویه در آن وجود ندارد.

بطور معمول این استراکچرها برای نیروگاه های خورشیدی براساس استانداردهای مشخص از قبیل استانداردهای مقاومت در برابر رطوبت، وزش باد و ضربه طراحی و ساخته می شود.

همچنین استراکچر نیروگاه خورشیدی بطور معمول از دو ردیف ساخته شده که بتوان بر روی هرکدام از آن ها تعداد بیشتری از پنل ها قرار داد.
