قیمت صاعقه گیر آذرخش

آنتن صاعقه گیر:

میله رعد و برق (همچنین به عنوان هادی یا راد رعد و برق شناخته می شود).

میله فلزی (مس یا آلومینیوم یا سایر مواد رسانا) است که در بالای سازه  برج انتقال و توزیع ، ساختمانها و غیره  نصب می شود.

تا از آن در برابر ضربات مستقیم صاعقه محافظت کند.

رعد و برق تخلیه الکترواستاتیک بین ابرها و زمین است.

اگر مستقیماً به خطوط برق رعد و برق وارد شود ، ولتاژ سیستم ممکن است به سطح خطرناکی افزایش یابد.

و ممکن است به تاسیسات و تجهیزات الکتریکی آسیب برساند.

 به همین دلیل از میله صاعقه گیر برای محافظت از تاسیسات  برقی ، تجهیزات و دستگاه ها در برابر ضربه مستقیم رعد و برق استفاده می شود.

آنتن صاعقه گیر ارزان تر از برق گیر است که در قسمت بالای یک ساختمان یا برج خطوط برق نصب می شود.

و مسیری ایمن را برای بارهای الکتریکی  ناخواسته و جریان های رعد و برق به زمین فراهم می کند.

(باید به درستی به سیستم زمین ارت شود)

فروش ویژه صاعقه گیرهای اکتیو آذرخش

 برق گیر های ساختمانی یا سرج ارستر:

Surge Suppressor  همچنین به عنوان محافظ یا سرکوبگر گذرا ولتاژ های گذرا شناخته می شود.

 این دستگاه برای محافظت از تاسیسات سیم کشی منزل در برابر ولتاژ یا افزایش ولتاژ در تابلو توزیع خانه نصب می شود.

به عنوان مثال ، هنگامی که یک بار القایی خاموش می شود ، یک ولتاژ القایی EMF  ، بزرگی ایجاد می کند .

E = – L di / dt

این افزایش ولتاز ناگهانی ممکن است به دستگاههای حساس به مقدار ولتاژ آسیب برساند.

برق گیر ها و صاعقه گیرها

در بار القایی

تعویض کنتاکتور می تواند موج ولتاژ های ضربه ای را ایجاد کند.

که ممکن است به سایر دستگاه های متصل در سیستم آسیب برساند.

به همین دلیل از برق گیر در کنتاکتور LV تابلو های فشار ضعیف استفاده می شود.

تا از کنتاکتور در برابر افزایش ولتاژ های  خارجی و سیستم را در برابر اثرات مضر خود سوئیچ کنتاکتور محافظت کند.

برق گیر معمولاً درای پریز برق است که دارای سوئیچ روشن / خاموش دارای سه سیم سیم است که می تواند به یک پریز برق وصل شود.

محافظ  برای مثال ۱۲۰V (ایالات متحده) و ۲۳۰V AC (UK & EU) است که به عنوان مقدار RMS شناخته می شود.

مقدار پیک  در ولتاژ ۱۲۰ ولت و ۲۲۰ ولت مقدار به ترتیب ۱۷۰ ولت و ۳۲۵ ولت است.

و فرکانس ۶۰ و ۵۰ هرتز دارند.

در صورت گذرا ناشی از چندین فاکتور مانند صاعقه یا اضافه ولتاژ های کلید زنی ، مقدار ولتاژ اوج ممکن است برای مدت زمان بسیار کمی (به طور کلی در میکرو ثانیه ( ^۱۰-۶ ) به صدها ولت حتی هزاران ولت پالس نامنظم افزایش یابد .

این پالس ها می توانند به دستگاههای حساس به ویژه دستگاههای الکترونیکی آسیب برساند.

در این حالت ، سرکوبگر ولتاژ مانع از وجود ولتاژ پیک می شود.

به عنوان مثال:

یک برق گیر  ولتاژ ۲۵۰ ولت در ۲۳۰ ولت به طور عادی کار می کند در حالی که اگر مقدار پالس های گذرا از حد ۲۵۰ ولت باشد ، برق گیر ولتاژ را به زمین انتقال می دهد.

                                    فروش ویژه

     کانتر  صاعقه گیر آذرخش  ( قیمت: ۲/۳۰۰/۰۰۰ تومان)

مقدمه:

با بهره گیری از شمارنده صاعقه گیر می‌توانید تعداد صاعقه‌های مستقیم وارد شده به سیستم را محاسبه کنید.

کانتر یا شمارنده صاعقه گیر بر روی مسیر هادی نزولی نصب میگردد.

کانتر یا شمارنده صاعقه گیر در دو نوع آنالوگ و دیجیتال در بازار موجود میباشد.

معمولا کانتر نوع دیجیتال از قیمت و دقت بالاتری نسبت به کانتر آنالوگ برخوردار است.

نحوه کار شمارنده صاعقه گیر:

نحوه عملکرد این سیستم به این صورت است که یک هادی نزولی از بخش داخلی آن عبور کرده و در هنگامی که جریان الکتریکی تخلیه می‌شود، سنسور کانتر فعال میشود و شمارنده را فعال میکند .

در نهایت کنتور فعال شده و با هر جریان ناشی از صاعقه که عبور می‌کند، یک عدد را بر روی صفحه نمایش نشان می‌دهد.

همان طور که ملاحظه می‌کنید وظیفه اصلی این سیستم به این صورت است که تعداد دفعات تخلیه جریان‌های ناپایدار ناشی از صاعقه را اندازه گیری می‌کند.

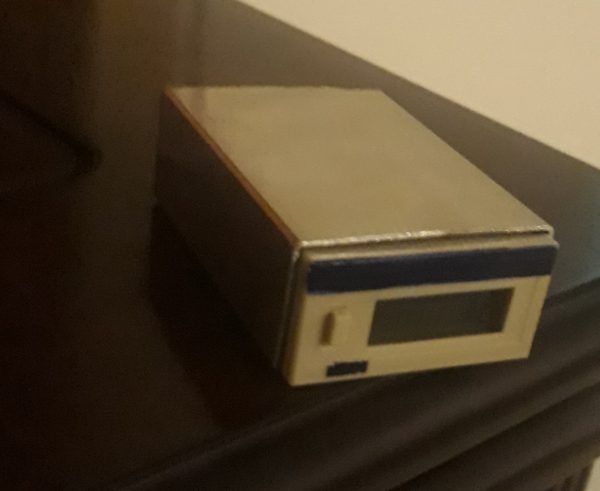

شمارنده صاعقه گیر آذرخش:

شمارنده فوق محصول این شرکت و ساخت ایران میباشد.

دارای بدنه استینلس استیل و مقاوم در مقابل عوامل جوی میباشد.

با تحمل اندازه گیری بیشترین جریان صاعقه( ۱۰۰ کیلو آمپر)

دارای قیمتی بمراتب ارزانتر نسبت به مدلهای مشابه خارجی

کانتر صاعقه گیر آذرخش از نوع دیجیتال میباشد.

صاعقه گیر اکتیو آذرخش

مقدمه:

میله صاعقه گیر بایستی حتما توسط حداقل یک هادی میانی به زمین متصل گردد.

این کار بایستی از کوتاهترین و مستقیم ترین مسیر در سطوح خارجی ساختمان صورت گیرد.

بایستی سعی شود نقاط چرخش حداقل شعاع مجاز با شعاع بزرگتر از ۲۰۰ میلیمتر رعایت گردد.

در مسیر عمودی بایستی حداقل دو بست دیواری برای هرمتر نصب گردد.

در مسیر افقی در هر متر حداقل یک بست نصب شود.

جنس بست ها بایستی مسی و یا فولادی گالوانیزه باشد.

کلیه اجناس فلزی مجاور در مسیر هادی نزولی که در فاصله محتمل جرقه جانبی قرار دارند بایستی با اسپار گپ به هادی میانی وصل شوند.

جنس هادی میانی میتواند مس و یا تسمه استیل و یا الومینیوم باشد.

چنانچه جنس هادی مس باشد حداقل سطح مقطع ان اگر سیم است ۷۰ و اگر تسمه است ۶۰ میلیمتر مربع باشد.

با توجه به ضریب هدایتی پایین تر استیل و الومینیوم نسبت به مس لازم است سطح مقطع هادی میانی الومینیومی و یا استیل بیشتر از ۷۰ در نظر گرفته شود.

هادی فوق بایستی حتما بدون روکش باشد.

با توجه به استاندارد NFC :

اگر ارتفاع ساختمان از ۲۸ متر بالاتر باشد یا این که طول ساختمان از ۲ برابر ارتفاع بزرگ تر باشد بایستی برای اتصال برقگیر به سیستم زمین از ۲ هادی میانی استفاده نمود.

قیمت صاعقه گیر آذرخش

صاعقه گیر های هوشمند نسل جدیدی از صاعقه گیر های اکتیو میباشند.

این نوع از صاعقه گیر ها از انرژی خورشیدی و میدان الکترو استاتیکی قبل از وقوع صاعقه بهره مند میشوند و بدون نیاز به برق شهر و بصورت کاملا خود کفا به کار خود ادامه میدهد.

این نوع از صاعقه گیر ها بصورت خودکار و از راه دور قابلیت تست دوره ای میباشند.

با توجه به ارتفاع نصب صاعقه گیر ها و سختی کار در ارتفاع جهت تست صاعقه گیر این یک مزیت فوق العاده محسوب میگردد.

شمارنده یا کانتر صاعقه گیر نیز در خود این صاعقه گیر نصب شده و هر صاعقه که توسط این صاعقه گیر دفع میشود بلافاصله زمان و قدرت صاعقه گیر ثبت میگردد.

کلیه اطلاعات ثبت شده در این صاعقه گیر به وسیله امواج رادیویی به سیستم مانیتورینگ که روی زمین و در اتاق کنترل میباشد ارسال میگردد.

با توجه به ساختارشان(استینلس استیل) از مقاومت بالایی در مقابل عوامل جوی برخوردارند.

با توجه به این ویژگی گارنتی های طویل مدتی (بالای ۱۰ سال) هم تو سط شرکت های سازنده در خصوص این صاعقه گیر داده میشود.

این صاعقه گیر ها بر اساس استاندارد nfc در سه نوع:

دلتا تی ۳۰

دلتا تی ۴۵

دلتا تی ۶۰

تولید میشوند.

همانند سایر صاعقه گیر های اکتیو ارتفاع بهینه جهت پوشش مناسب ۵ متر از بالای سطح حفاظتی است.

بعنوان مثال در یک ساختمام مسکونی پس از معین کردن مرکز بنا روی دکل ۵ متری و یا در روی خرپشتی ساختمان نصب گردد.

در ساختمانهای بالای ۲۷ متر ارتفاع طبق استاندارد بهتر است از دو هادی نزولی استفاده شود.

سطح مقطع هادی نزولی بایستی سیم مسی نمره ۷۰ و یا تسمه مسی ۲۰*۳  میلیمتر باشد.

هادی نزولی بایستی در نمای ساختمان اجرا گردد.

هادی نزولی بایستی مس بدون روکش باشد.

هادی نزولی صاعقه گیر بایستی در فواصل ۵۰ سانتی متری به دیوار فیکس شود.
