مقدمه:

با توجه به اینکه صاعقه گیر در محوطه باز و در بالاترین قسمت ساختمان یا دکل نصب میشود،مقاومت بالای آن در مقابل عوامل جوی از ضروریات یک صاعقه گیر استاندارد است.

لذا طی سالیان طولانی از ساخت صاعقه گیر،اکثر سازندگان و تولید کنندگان نسل جدید صاعقه گیر،از فولاد ضد زنگ یا همان استینلس استیل جهت بدنه اصلی صاعقه گیر استفاده مینمایند.

ساختار استینلس استیل:

آلیاژی که پایه آن از آهن است و کمتر از ۲% کربن دارد استیل یا فولاد نامیده می شود .

بسته به نوع و مقدار دیگر عناصر موجود در آن خواص مکانیکی نظیر سختی و شکل پذیری مشخص می شود.

فولاد ها به دو دسته ساده کربنی و آلیاژی دسته بندی می شوند .

در فولاد ساده کربنی بجز کربن و بعضی عناصر معمول ( مثل سیلیسیم ، منگنز ، گوگرد و فسفر ) عنصر دیگری وجود ندارد.

با افزودن برخی عناصر به آهن آلیاژ هایی تولید می شود که خواص بسیار عالی دارند .

به عنوان مثال با اضافه نمودن کروم به آهن ، استیل ضد زنگ یا استینلس استیل بدست می آید.

این آلیاژ در مقابل خوردگی ها ی مختلف مقاومت بالایی دارد.

قیمت صاعقه گیر آذرخش

دلایل ضد زنگ شدن استینلس استیل:

استیل وقتی ضد زنگ است که حداقل ۱۰٫۵ % کروم داشته باشد .

کروم پس از ترکیب با اکسیژن هوا اکسید کروم تشکیل میدهد که لایه ای روی استینلس استیل تشکیل می دهد .

این لایه دیده نمی شود ولی باعث می شود ارتباط بین هوا و فلز از بین رفته و استیل سالم بماند .

مقدار بیشتر کروم و نیز برخی دیگر از عناصر موجود در آلیاژ شبیه نیکل و مولیبدن این لایه را تقویت کرده و خاصیت ضد زنگ بودن را افزایش می دهد .

تست استینلس استیل ها با آهنربا:

اسینلس استیل های سری ۳۰۰ که دارای نیکل هستند جذب آهنربا نمی شوند.

در صورتیکه سری ۴۰۰ که دارای نیکل نبوده و فقط کروم دارند جذب آهنربا می شوند .

حرف L بعد از نام استینلس استیل (مثل ۳۱۶L )   نشانه چیست ؟

حرف L نشانه کلمه Low carbon  بوده ، بیانگر آنست که مقدار کربن آلیاژ به کمتر از ۰٫۰۳% کاهش پیدا کرده است .

این مقدار کم کربن باعث می شودبعد از عملیات جوشکاری ، همچنان لایه اکسید محافظتی روی سطح حضور داشته باشد .

صاعقه گیر استینلس استیل:

بدنه اصلی این صاعقه گیر از نوعی فولاد آلیاژی است که درصد عناصر نیکل و کروم آن نسبت به بقیه عناصر تشکیل دهنده آن بالاتر است .

به طور کلی اگر میزان کروم فولاد از ۵/۱۰ درصد بیشتر باشد آن را استنلس استیل می نامند .

این مقدار کروم باعث می شود که هنگام خوردگی لایه نازکی روی فولاد تشکیل شود.

همین لایه باعث جلوگیری از خوردگی های بعدی می شود و عملاً باعث ترمیم خوردگی می شود .

ضمناً کربن آن کمتر از ۵/۱ درصد می باشد .

قیمت صاعقه گیر آذرخش

خواص استنلس استیل:

• مقاوم در برابر خوردگی ناشی از رطوبت هوا

• ظاهر جذاب

• مقاومت در برابر حرارت

• به صورت کامل قابل بازیافت

• عمر طولانی و مفید در قیاس با هزینه پرداختی

• مقاوم در مقابل اشعه مستقیم خورشید

قیمت صاعقه گیر آذرخش

مقدمه:

محل نصب صاعقه گیر ساختمان

بهتر است قبل از پرداختن به مبحث فنی صاعقه گیر و محل نصب آن به بحث نحوه ایجاد صاعقه یا آذرخش بپردازیم.

سپس با شناخت بیشتر روی این پدیده طبیعی روشی مناسب و امن جهت انتقال جریان عظیم ناشی از صاعقه ارائه نماییم.

ماهیت صاعقه و چگونگی ایجاد آن:

صاعقه یا رعد و برق رخدادی طبیعی است که بر اثر تخلیه بارهای الکتریکی موجود در ابر رخ می دهد.

بارهای الکتریکی در ابر تحت فرایندی به نام باردارسازی غیرالقایی در ذرات بارشی ابر نظیر بلور یخ و گویچه برف ایجاد میشود.

پس از جدایی بارها و تشکیل شدن مناطق با بارهای مثبت و منفی قابل ملاحظه، اختلاف پتانسیل بارهای مثبت و منفی افزایش می یابد.

با رسیدن بار الکتریکی به یک مقدار آستانه آذرخش های درون ابری رخ می دهند.

گرمای حاصل از تخیله الکتریکی آذرخش می تواند تا پنج برابر دمای سطح خورشید نیز بالا برود.

در نتیجه موج صوتی حاصل از گرمای ناگهانی مولکول های هوا به سرعت شکل میگیرد.

این موج صوتی صدای مهیبی را به وجود می آورد که تندر یا آذرخش نامیده می شود.

اگر اختلاف پتانسیل بین بارهای منفی موجود در ابر با بارهای مثبتی که روی سطح زمین القا شده اند از مرتبه چند میلیون ولت باشد، آذرخش های ابر به زمین نیز می توانند رخ دهند.

به این نوع آذرخش که باعث تخلیه بارهای منفی ابر به زمین می شود آذرخش های ابر به زمین منفی می گویند.

نقش صاعقه گیر در تخلیه امن این بار الکتریکی عظیم از ابر به زمین است.

شکل گیری آذرخش ابر به زمین معمولا از ابر نشئت می گیرد.

با نزدیک شدن ابر به سطح زمین به شاخه صعودی شکل گرفته از زمین میرسد.

از اتصال این دو شاخک آذرخش  شکل می گیرد.

البته گاهی در موارد نادر ممکن است شروع شکل گیری آذرخش ابر به زمین از زمین نیز باشد.

مطالعات نشان داده که آذرخش در اکثر توفان­ های تندری ابتدا درون ­ابری است.

و اولین کوبش­ ابر به زمین معمولا ۵ الی ۱۰ دقیقه بعد از اولین آذرخش درون­ ابری به وقوع می­ پیوندد.

محل نصب صاعقه گیر ساختمان:

با توجه به مطالب بالا و نحوه ایجاد صاعقه بین ابر و زمین، مناسب ترین محل جهت نصب صاعقه گیر ساختمان بلندترین قسمت استراکچر یک ساختمان میباشد.

در اکثر ساختمانها خرپشته ساختمان جزء بلندترین قسمت ساختمان میباشد و صاعقه گیر میبایستی روی آن نصب گردد.

در بعضی از ساختمانها لازم است با توجه به قرار گیری تاسیسات برقی و مکانیکی مانند:

انتن های مخابراتی،

و یا هواسازهای سرمایشی و گرمایشی،

برجکهای دوربین مدار بسته،

پنل های برق خورشیدی،

از یک پایه یا دکل بلند که حداقل چند متر از سازه های یاد شده بلند تر باشد استفاده نموده و صاعقه گیر را روی آن نصب نماییم.

در بعضی موارد مثلا سوله های صنعتی با توجه به سقفهای خاصی که دارند جهت جلوگیری از تخریب سقف و رعایت آب بندی سقف بهتر است از نصب صاعقه گیر در کنار سوله استفاده کنیم.

در این حالت با نصب دکلی با ارتفاع حداقل چند متر بلندتر در کنار سوله صاعقه گیر را روی دکل نصب کنیم.

معمولا جهت دکل های مرتفع  زدن مهار نیز ضروری است.

در مواردی که زدن مهار باعث اختلال در تردد شود لازم است از دکل خود ایستا استفاده شود.

زیرا دکل های خود ایستا با توجه به ساختارشان نیازی به مهار ندارند.

بایستی در این حالت و در سایر حالتهای دیگر سعی شود که:

محل چاه ارت در حداقل فاصله ممکن از محل نصب صاعقه گیر باشد.

تست باکس ارت در پای دکل و یا دیوار حامل هادی نزولی تعبیه شود.

صاعقه گیر اکتیو آذرخش(ساخت ایران)

مقدمه:

صاعقه پدیده ای طبیعی است که بر اثر برخورد کردن ابرها ی باردار غیر همنام با یکدیگر و یا با زمین ایجاد می شود.

و در نتیجه آن، واکنش های الکتریکی شدیدی به صورت نور تولید می گردد.

در صاعقه های شدید، معمولاً بیشترین تخلیه الکتریکی صورت می گیرد.

این تخلیه الکتریکی عظیم که گاها به صد کیلو آمپر هم میرسد برای ساختمان ها و تجهیزات بسیار خطرناک است.

و در بعضی موارد می تواند باعث آتش سوزی و حریق  در ساختمان شود.

برای حل این مشکل، استفاده از صاعقه گیر الزامی است.

صاعقه گیر یا برق گیر ساختمان دستگاهی است که برای محافظت از تجهیزات موجود در پست ها و ساختمان ها در برابر امواج در حال حرکت به کار می رود.

به طور خلاصه، کاری که صاعقه گیر انجام می دهد این است که ولتاژهای بالا و غیرعادی را به زمین منتقل می کند.

قیمت صاعقه گیر آذرخش

آثار صاعقه بر ساختمان بر دو نوع است:

۱- آثار اولیه یا مستقیم صاعقه

۲- آثار ثانویه یا غیر مستقیم صاعقه

از اثرات مستقیم صاعقه بر ساختمان، ایجاد جریان و ولتاژ بالای لحظه ای و ایجاد خسارات بر خود ساختمان از جمله حریق و شکستن شیشه ها را می توان نام برد.

اثرات غیرمستقیم صاعقه، ایجاد پالس های گذرا بر شبکه ی برق، مخابرات و رایانه و ایجاد خسارات بر تمامی تجهیزات الکتریکی و الکترونیکی است.

تا این جا با اثر صاعقه بر روی ساختمان ها و تجهیزات آشنا شدیم و دلیل ضرورت استفاده از صاعقه گیرها را دریافتیم.

انواع صاعقه گیرها:

صاعقه گیر ها دو دسته کلی:

صاعقه گیرهای غیرفعال یا پسیو

و صاعقه گیرهای اکتیو یا فعال تقسیم می شوند که در ادامه با آن ها بیشتر آشنا خواهیم شد.

صاعقه گیر غیرفعال (Passive):

اولین روش جذب صاعقه که به صاعقه گیرهای پسیو یا غیرفعال شهرت دارد، توسط بنجامین فرانکلین پیشنهاد شد.

این صاعقه گیرها، تنها میله ای نوک تیز هستند که در بالاترین نقطه ساختمان(مثلا خرپشته) نصب می شوند.

در هنگام صاعقه با جذب ولتاژ ، جریان تولیدی را به زمین منتقل می کنند.

و در این مسیر هیچ عامل تشدید کننده‌ای غیر از شکل خاص آن‌ها وجود ندارد.

پیشنهاد می شود که از صاعقه گیر پسیو به خاطر سادگی شان در نصب، در ایستگاه های رادیویی، محل آنتن های بشقابی و ساختمان هایی که سطح حفاظتی کوچک دارند، استفاده شود.

قیمت صاعقه گیر آذرخش

صاعقه گیر فعال(Active):

مقدمه:

صاعقه گیر های اکتیو یا (ese) صاعقه گیر هایی هستند که با یونیزه کردن اطراف خود بستر هدایت صاعقه به زمین را با سهولت بالاتری نسبت به صاعقه گیر های معمولی فراهم میکنند.

یا به عبارتی زمان عملکرد کوتاهتری نسبت به صاعقه گیر های معمولی دارند.

البته بایستی به این نکته توجه شود این اختلاف زمان عملکرد در حد چند ده میکرون ثانیه میباشد.

کشورهای فرانسه و اسپانیا در زمینه ساخت صاعقه گیر های اکتیو پیشرفت زیادی دارند.

بطوریکه بهترین برندهای صاعقه گیر اکتیو در جهان ساخت یکی از این دو کشور است.

بعنوان مثال:

صاعقه گیر هلیتا ساخت فرانسه

صاعقه گیر اندلک ساخت فرانسه

صاعقه گیر فرانکلین فرانس ساخت فرانسه

صاعقه گیر اینجسکو ساخت اسپانیا

صاعقه گیر امگا ساخت فرانسه

صاعقه گیر نیمبوس ساخت اسپانیا

صاعقه گیر اکتیو ساخت ایران:

کشور عزیزمان ایران نیز به اتکا مهندسین و متخصصین پویای خود طی چند ساله اخیر در زمینه تولید صاعقه گیر های اکتیو پیشرفت زیادی داشته است.

بطوریکه  چندین شرکت و کارخانه اقدام به ساخت صاعقه گیر های اکتیو نموده اند که همگی از کیفیت های مطلوبی برخوردارند.

قیمت صاعقه گیر آذرخش

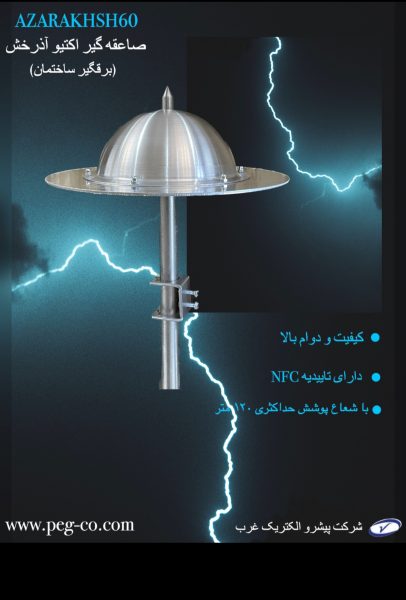

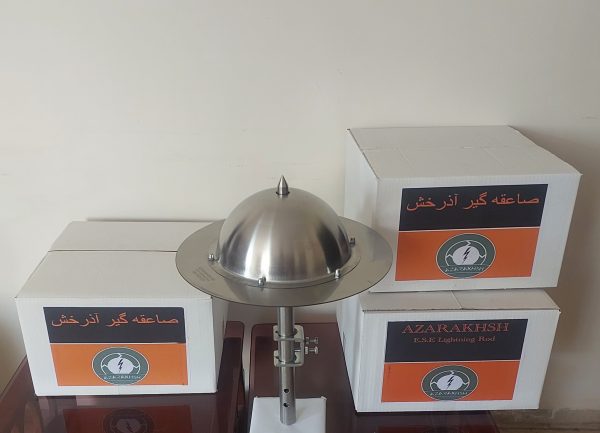

صاعقه گیر اکتیو آذرخش:

صاعقه گیر اکتیو آذرخش(صاعقه گیر الکترونیکی ایرانی)

این  صاعقه گیر با توجه به نوع  عملکرد (ESE)  از شعاع  پوشش حفاظتی وسیعی در مقابل اصابت صاعقه برخوردار است.

صاعقه گیر فعال آذرخش از نوع اکتیو خازنی میباشد.

فروش صاعقه گیر آذرخش

مشخصات صاعقه گیر اکتیو آذرخش:

برخورداری از تکنولوژی ESE

دارای کلمپ دوقلو مخصوص سیم یا تسمه به صاعقه گیر

دارای مقاومت بالا درمقابل عوامل جوی مانند باد و باران و تابش مستقیم نور خورشید

سهولت در نصب و راه اندازی

این صاعقه گیر در ۴ مدل

۱- آذرخش ۲۵  با شعاع پوشش حداکثری ۷۵ متر

۲- آذرخش ۳۰ (سری جدید) با شعاع پوشش حداکثری ۹۰ متر

۳- آذرخش ۴۵ (سری جدید) با شعاع پوشش حداکثری ۱۰۵ متر

۴-آذرخش ۶۰ (سری جدید) با شعاع پوشش حداکثری ۱۲۰ متر

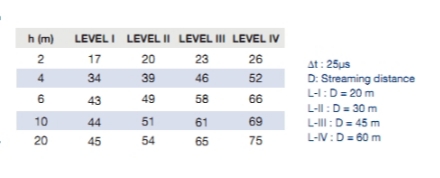

جدول زیر شعاع پوشش صاعقه گیر ایرانی آذرخش۲۵ را نشان میدهد.

صاعقه گیر اکتیو آذرخش

صاعقه گیر فعال آذرخش

صاعقه گیر اکتیو خازنی آذرخش

صاعقه گیر خازنی آذرخش

صاعقه گیر اکتیو و پسیو آذرخش

صاعقه گیر اکتیو آذرخش با شعاع پوشش وسیع

صاعقه گیر اکتیو استاندارد
