مقدمه:

سیستم صاعقه گیر طی چند دهه اخیر در جهان مورد توجه خاص مهندسین طراح ساختمان قرار گرفته است.

یکی از دلایل اصلی آن طراحی و ساخت ساختمانهای بلند مرتبه میباشد.

یکی از مهمترین پارامتر ها و عوامل افزایش احتمال برخورد صاعقه به یک ساختمان ارتفاع آن ساختمان است.

بنابر این لزوم نصب سیستم صاعقه گیر با توجه به پیشرفت و توسعه صنعت ساخت و ساز ساختمان از اهمیت ویژه ای برخوردار است.

صاعقه گیر آذرخش:

صاعقه گیر اذرخش در دو مدل پسیو و اکتیو توسط این شرکت و بر طبق استاندارد جهانی موجود تولید میشود.

صاعقه گیر پسیو آذرخش دارای شعاع حفاظتی مناسب ( چناچه با پایه ۵ متری و در بلندترین قسمت یک ساختمان نصب شود) میباشد.

صاعقه گیر اکتیو خازنی آذرخش نیز دارای شعاع حفاظتی ۱۲۰متر میباشد.

قیمت صاعقه گیر آذرخش:

جهت اطلاع از قیمت صاعقه گیر های اکتیو و پسیو آذرخش با ما تماس بگیرید.

مشخصات صاعقه گیر اکتیو آذرخش:

صاعقه گیر فوق از نوع اکتیو خازنی و خودکفا میباشد.

این صاعقه گیر با توجه به ساختار آن در محدوده زمانی ΔΤ۲۵ الیΔΤ۶۰کار میکند.

دارای شعاع پوشش حداکثری به میزان ۷۵ الی ۱۲۰متر

دارای کلمپ دوقلو مخصوص سیم یا تسمه به صاعقه گیر

دارای مقاومت بسیار بالا درمقابل عوامل جوی مانند باد و باران و تابش مستقیم نور خورشید

دارای قیمتی بمراتب پایین تر از مدل های مشابه خارجی(یک سوم و یا حتی کمتر)

سهولت در نصب و راه اندازی

صاعقه گیر اکتیو ادرخش بر اساس معیارهای تعیین شده توسط استاندارد هایی مانند NFC و IEC طراحی و تولید گردیده است.

مشخصات صاعقه گیر پسیو آذرخش:

طراحی جدید در آرایش ساختار صاعقه گیر نسبت به نوع قدیمی فرانکلین به منظور سهولت در ایجاد دالان پیشرو بالا رونده و افزایش پوشش حفاظتی نسبت به سایر صاعقه گیرهای پسیو معمولی

ساخته شده از فولاد ضد زنگ(استنلس استیل)

دارای کلمپ اختصاصی دوقلو مخصوص سیم یا تسمه به صاعقه گیر

دارای مقاومت بسیار بالا درمقابل عوامل جوی مانند باد و باران و تابش مستقیم نور خورشید

دارای قیمتی پایین تر از مدل های مشابه خارجی

دارای قطر موثر ۳۲ میلیمتر جهت دفع پر قدرت ترین صاعقه ها(۲۰۰ کیلو آمپر به بالا)

سهولت در نصب و راه اندازی

ساختار صاعقه گیر مطابق با استاندارد IEC 62305

قابلیت نصب بر روی پایه های ۳ و ۵ متری تلسکوپی و انواع دکل های مهاری و خود ایستا

جهت تضمین اصالت کالا صاعقه گیر های پسیو آذرخش دارای شماره سریال ویژه و قابل استعلام از این شرکت میباشند.

صاعقه گیر آذرخش:

azarakhsh lightning rod

این  صاعقه گیر با توجه به نوع  عملکرد (ESE)  از شعاع  پوشش حفاظتی وسیعی در مقابل اصابت صاعقه برخوردار است.

شعاع پوشش حداکثری این صاعقه گیر ۷۵ متر در level4 میباشد.

برای پوشش بیشتر لازم است تعداد صاعقه گیر اضافه گردد.

صاعقه گیر فوق محصول این شرکت و ساخت ایران میباشد.

مشخصات صاعقه گیر azarakhsh:

صاعقه گیر فوق از نوع اکتیو خازنی و خودکفا میباشد.

این صاعقه گیر با توجه به ساختار آن در محدوده زمانی ΔΤ۲۵ کار میکند.

دارای شعاع پوشش حداکثری به میزان ۷۵ متر

بدنه استینلس استیل ضد زنگAISI 304

دارای کلمپ دوقلو مخصوص سیم یا تسمه به صاعقه گیر

دارای مقاومت بسیار بالا درمقابل عوامل جوی مانند باد و باران و تابش مستقیم نور خورشید

دارای قیمتی بمراتب پایین تر از مدل های مشابه خارجی(یک سوم و یا حتی کمتر)

سهولت در نصب و راه اندازی

صاعقه گیر اکتیو ادرخش(azarakhsh) بر طبق معیارهای تعیین شده توسط استاندارد هایی مانند NFC و IEC طراحی و تولید گردیده است.

قیمت صاعقه گیر اکتیو آذرخش

مقدمه:

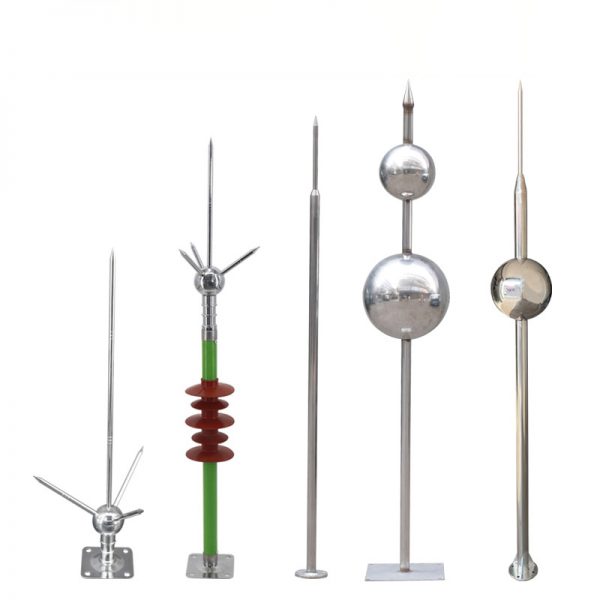

در حال حاضر در بازار جهانی و ایران دو نوع صاعقه گیر موجود است.

۱- صاعقه گیر پسیو

۲- صاعقه گیر اکتیو

صاعقه گیر های پسیو همان میله های ساده مسی یا استیل ضدزنگ میباشند که با نام صاعقه گیر های ساده فرانکلینی نیز معروفند.

صاعقه گیر های فوق بصورت تک شاخه و چند شاخه تولید میگردند.

این نوع از صاعقه گیر با توجه به قیمت نسبتا پایین  وکارایی بسیار عالی آن در شعاع های حفاظتی کم بصورت وسیع درکشور استفاده و نصب میگردد.

صاعقه گیر های فوق در شعاع های حفاظتی پایین واقعا موثر و کارا هستند.

صاعقه گیر های اکتیو که اکثرا در بازار  موجود از نوع خازنی الکترونیکی و پیزو الکتریک میباشند.

این نوع از صاعقه گیر در شعاع های حفاظتی بالا مثلا از ۲۵ متر الی ۱۲۰ متر بسار پر کاربرد هستند.

صاعقه گیر های فوق بر خلاف صاعقه گیر های پسیو از قیمت بسیار بالایی بر خوردارند.

قیمت صاعقه گیر اکتیو آذرخش

ص ا ع ق ه گ ی ر

تعمیر و نگهداری صاعقه گیر:

صاعقه گیر های پسیو با توجه به ساختار ساده آنها از تعمیر و نگهداری ساده ای نیز برخوردارند.

تنها اشکالی که میتواند در هنگام صاعقه برای این نوع از صاعقه گیر حادث شود عبارت است از:

آسیب هایی که در نوک این صاعقه گیر بوجود می آید.

در جریانهای بالای ۱۰۰ کیلو آمپر که در اثر برخورد صاعقه به صاعقه گیر بوجود می آید امکان پریدگی در نوک صاعقه گیر بسیار بالا است.

البته میزان تعداد برخورد صاعقه با جریان های کمتر به صاعقه گیر نیز در مدت زمانهای طولانی این اشکال را میتواند ایجاد نماید.

جهت برطرف نمودن این اشکال بایستی دربازه های زمانی مشخص  نسبت به چک ظاهری صاعقه گیر اقدام نمود.

و جهت بر طرف نمودن اشکال فوق لازم است اقدام به تعویض نوک این صاعقه گیر نمود.

در صاعقه گیر های اکتیو  نیز همین اشکال میتواند حادث شود.

علاوه بر این اشکال با توجه به مدارات الکترونیکی تعبیه شده در صاعقه گیر های اکتیو امکان نقص در سیستم داخلی صاعقه گیر اکتیو نیز وجود دارد.

البته با توجه به سطحی بودن جریان های عظیم صاعقه احتمال وقوع اشکال و تخریب در بردهای الکترونیکی داخلی صاعقه گیر های اکتیو بسیار کم است.

ولی میتوان با تسترهای مخصوص بصورت دوره ای از وجود آسیب های احتمالی در برد های داخلی صاعقه گیر اکتیو آگاه شد.

بدنه صاعقه گیر های اکتیو اکثرا طوری طراحی شده اند که:

حتی اگر سیستم الکترونیکی داخلی آنها معیوب شود بتوانند در نقش یک صاعقه گیر پسیو به کار خود ادمه دهند.

در صورت تخریب برد داخلی صاعقه گیر اکتیو صاعقه گیربایستی  فورا تعویض گردد.

علاوه بر موارد بالا در صاعقه گیر های پیزو الکتریک امکان دارد مجرای ورودی مسدود شده باشد.

که به راحتی در بازدید های دوره ای قابل تعمیر است.

نویسنده مقاله: بهروز علیخانی

مقدمه:

با توجه به آمار بالای سالیانه پدیده صاعقه در کشور نصب سیستم صاعقه گیر در ساختمانهای مسکونی – اداری و صنعتی از اهمیت ویژه ای برخوردار است.

صاعقه گیر بر اساس شعاع پوشش حفاظتی مورد نیاز میتواند از نوع میله ای ساده و یا نوع خازنی اکتیو متفاوت باشد.

یک مجری  و پیمانکار سیستم  صاعقه گیر بایستی سیستم صاعقه گیر را طوری نصب کند که در قالب استاندارد های تعریف شده قرار داشته باشد.

قیمت صاعقه گیر اکتیو آذرخش

لزوم رعایت شعاع حفاظتی:

شعاع حفاظتی یک صاعقه گیر که توسط کارخانه سازنده اعلام میگردد عبارتست از:

شعاع دایره ای که در فضای آن دایره احتمال بر خورد صاعقه به ساختمان به حداقل ممکن میرسد.

این در حالی است که صاعقه گیر در مرکز آن دایره فرضی نصب باشد.

بنابر این مهندس طراح با توجه به ابعاد ساختمان  شعاع حفاظتی مورد نیاز را محاسبه و بر اساس آن نوع و تعداد صاعقه گیر مورد نیاز را محاسبه مینماید.

قیمت صاعقه گیر اکتیو آذرخش

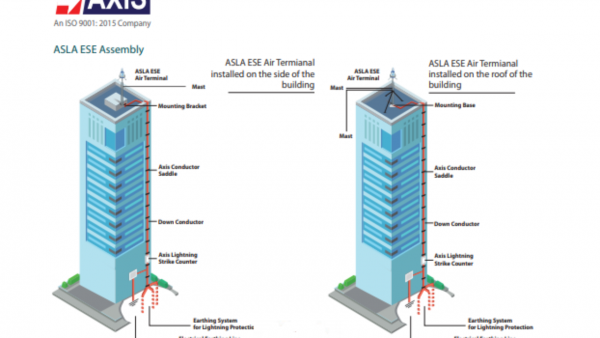

مراحل نصب استاندارد یک صاعقه گیر:

۱- بلندترین قسمت سازه یا ساختمان را که معمولا خرپشته یک ساختمان است جهت نصب صاعقه گیر انتخاب میکنیم.

۲- یکی از ستون های خرپشته را که به مرکز ساختمان نزدیک تر است انتخاب میکنیم.

۳- پس از آن صفحه ای فلزی به ضخامت حداقا ۸ میل و ابعاد ۳۰ *۳۰ سانتیمتر بصورت تراز و افقی به آن جوش میدهیم.

۴- این صفحه جهت قرار گیری پایه صاعقه گیر میباشد.

۵- پایه صاعقه گیر را به  صفحه ای فلزی دیگر اتصال داده و در نهایت به صفحه قبلی پیچ و مهره میکنیم.

نکته:جهت تراز نمودن صاعقه گیر میتوان درهنگام پیچ و مهره کردن دو صفحه از واشرهای اضافه تخت و فنری استفاده نمود.

۶- پس از فیکس نمودن صاعقه گیر هادی نزولی که معمولا سیم یا تسمه مسی است را اجرا میکنیم.

۷- هادی نزولی از طریق کلمپ مخصوص صاعقه گیر به پایه صاعقه گیر اتصال می یابد.

۸- سپس هادی نزولی از کوتاهترین مسیر ممکن تا تست باکس ارت و بر روی دیواره بیرونی ساختمان نصب میگردد.

۹- نصب هادی نزولی بر روی دیوار بایستی با بست مخصوص مسی سیم یا تسمه به دیوار صورت گیرد.

۱۰- فواصل بست های مسی یاد شده از همدیگر  حداکثر ۵۰ سانتی متر باشد.

۱۱- محل نصب تست باکس ارت بر روی دیوار مجاور چاه ارت میباشد.

۱۲- ارتفاع نصب تست باکس ارت از کف تمام شده ۱۲۰ الی ۱۳۰ سانتی متر میباشد.

۱۳- فاصله افقی تست باکس ارت تا چاه ارت ۳ الی حداکثر ۵ متر باشد.

۱۴- مقاومت الکتریکی چاه ارت صاعقه گیر طبق استاندارد بایستی زیر ۱۰ اهم باشد.

نویسنده:مهندس بهروز علیخانی

مقدمه:

صاعقه گیر تک شاخه یا راد ساده ای که معمولا جنس آن مس و یا استیل ضد زنگ میباشد همان صاعقه گیر اولیه ای است که توسط دانشمند بزرگ فرانکلین ساخته شد.

این صاعقه گیر در بالاترین قسمت ساختمان نصب میشد  و وظیفه هدایت جریان الکتریکی صاعقه را بعهده داشت.

همانطور که میدانید هنوز هم این صاعقه گیر بر روی ساختمانها و دکل های روشنایی و مخابراتی استفاده میشود.

و در صنعت سیستم ارتینگ از این صاعقه گیرها با نام صاعقه گیر ساده یا پسیو یاد میشود.

شعاع پوشش حفاظتی صاعقه گیر:

در علم سیستم های ارتینگ و حفاظت از برخورد مستقیم صاعقه به یک ساختمان مبحثی بنام میزان شعاع پوشش حفاظتی صاعقه گیر مطرح میشود.

بر طبق آزمایشاتی که بر روی صاعقه گیر ساده تک شاخه فرانکلینی انجام شده است محدوده شعاع حفاظتی این صاعقه گیر در بهترین حالت برابر طول این صاعقه گیر است.

بنابر این جهت پوشش ساختمانهای با مساحت بیشتر بایستی یا طول صاعقه گیر را بالا برد و یا تعداد آنها را.

جریان های پیشرو بالا رونده:

در هنگام وقوع صاعقه پتانسیل عظیمی از بارهای الکتریسیته مثبت و منفی بین ابرها و زمین بوجود می اید.

وجود این میدان الکتریکی عظیم باعث میشود قبل از تخلیه الکتریکی ابر به زمین جریانهایی به نام جریان های بالا رونده داشته باشیم.

معمولا این جریان های بالا رونده از زمین به سمت ابر ها شکل میگیرد.

جریانهای بالا رونده مسیر خود را یونیزه میکنند .

جریان عظیم صاعقه از این مسیر هوای یونیزه شده که مقاومت الکتریکی بسیار کمی دارد خود را به زمین میرساند.

ودر واقع در این مسیر یونیزه شده بر خورد صاعقه به زمین ویا ساختمان را داریم.

فلسه نصب صاعقه گیر این است که:

با توجه به نوک تیز بودن صاعقه گیر به ایجاد این جریان بالا رونده کمک کند که در منطقه و مسیری امن از ساختمان صورت گیرد.

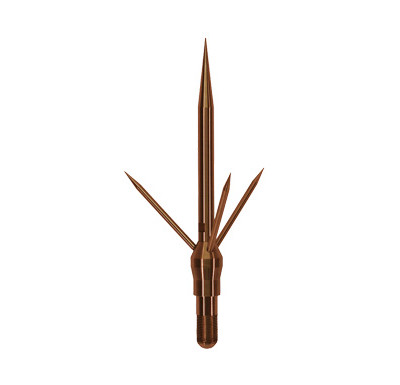

مزیت صاعقه گیر چند شاخه به تک شاخه:

با توجه به مبحث جریان های بالا رونده:

درست در زمان وقوع صاعقه ما هر چه بتوانیم میزان جریانهای بالا رونده را افزایش دهیم به کاهش زمان وقوع صاعقه در مسیر امن کمک کرده ایم.

بنا بر این با تغییر در ساختار صاعقه گیر های تک شاخه  و تبدیل ان به  صاعقه گیر چند شاخه میتوان به افزایش میزان جریان های بالا رونده در هنگام وقوع صاعقه کمک کرد.

در واقع میتوان این موضوع را به این صورت مطرح نمود که:

۱-در صاعقه گیر های چند شاخه با توجه  به افزایش میزان جریان بالارونده از افزایش هوای یونیزه برخوردایم.

۲-هوای یونیزه بیشتر باعث میشود در زمان کمتری تخلیه صاعقه صورت بگیرد.

۳-ایجاد زمان کمتر توسط یک صاعقه گیر در تخلیه صاعقه یعنی شعاع پوشش حفاظتی بیشتر آن صاعقه گیر.

نتیجه گیری:

صاعقه گیر های چند شاخه دارای شعاع حفاظتی بیشتری نسبت به صاعقه گیرهای تک شاخه میباشند.

این میزان از افزایش شعاع حفاظتی با توجه به تعداد و زاویه شاخه های صاعقه گیر بین ۲۰ الی ۵۰ درصد میباشد.

در صاعقه گیر های اکتیو خازنی که در مباحث آینده به آنها پرداخته میشود به این شکل است که:

با افزایش یونیزاسیون هوای اطراف و افزایش چشمگیر جریانهای بالا رونده از افزایش شعاع حفاظتی چندین برابری برخوردار خواهیم شد.

در صاعقه گیر های اکتیو  از شعاع های حفاظتی به میزان ۱۲۰ متر هم برخوردار خواهیم شد.

تهیه شده توسط: مهندس بهروز علیخانی
