صاعقه گیر آذرخش در دو نوع اکتیو و پسیو تولید میشود.
همچنین صاعقه گیر اکتیو آذرخش خود در ۳ مدل:
تولید میگردد.
۱-صاعقه گیر پسیو آذرخش: ۶/۸۰۰/۰۰۰ تومان
۲-صاعقه گیر اکتیو آذرخش ۲۵ ۱۲/۵۰۰/۰۰۰ تومان
۳-صاعقه گیر اکتیو آذرخش ۴۵ ۱۸/۷۵۰/۰۰۰ تومان
۴-صاعقه گیر اکتیو آذرخش ۶۰ ۲۱/۸۰۰/۰۰۰ تومان
ساختار کلی سیستم صاعقه گیر:
طبق استاندارد یک سیستم حفاظتی صاعقه گیر چه ازنوع پسیو و چه اکتیو شامل سه بخش زیر است:
۱-صاعقه گیر یا ترمینال هوایی (Air Termination)
۲-هادی میانی (Down Conductor)
۳-سیستم زمین یا ترمینال زمین (Earth Termination)
تنها تفاوت اساسی سیستم پسیو و اکتیو در نوع ترمینال هوایی است.
ترمینال هوایی در سیستم پسیو معمولا به شکل میله، سیمهای معلق و یا مش (قفس فارادی) می باشد.
صاعقه گیر فوق از نوع اکتیو خازنی و خودکفا میباشد.
این صاعقه گیر همانگونه که در بالا توضیح داده شد در ۳ مدل اذرخش۲۵و ۴۵و اذرخش۶۰ تولید میگردد.
و بترتیب با توجه به ساختار آنها بترتیب در محدوده های زمانی ΔΤ۶۰ — ΔΤ۴۵ — ΔΤ۲۵
کار میکنند.
شعاع پوشش حداکثری آنها به ترتیب به میزان ۷۵ متر – ۱۰۵ متر و ۱۲۰ متر میباشد.
از سایر ویژگی های صاعقه گیر اکتیو آذرخش میتوان از مواردی بشرح زیر نام برد.
دارای کلمپ دوقلو مخصوص سیم یا تسمه به صاعقه گیر
دارای مقاومت بالا درمقابل عوامل جوی مانند باد و باران و تابش مستقیم نور خورشید
دارای قیمتی بمراتب پایین تر از مدل های مشابه خارجی
سهولت در نصب و راه اندازی
صاعقه گیر اکتیو ادرخش بر اساس معیارهای تعیین شده توسط استاندارد هایی مانند NFC و IEC طراحی و تولید گردیده است.
قیمت صاعقه گیر آذرخش
قیمت صاعقه گیر آذرخش۲۵
قیمت صاعقه گیر آذرخش۴۵
قیمت صاعقه گیر آذرخش۶۰
طراحی جدید در آرایش ساختار صاعقه گیر نسبت به نوع قدیمی فرانکلین به منظور سهولت در ایجاد دالان پیشرو بالا رونده و افزایش پوشش حفاظتی نسبت به سایر صاعقه گیرهای پسیو معمولی
ساخته شده از فولاد ضد زنگ(استنلس استیل)
دارای کلمپ اختصاصی دوقلو مخصوص سیم یا تسمه به صاعقه گیر
دارای مقاومت بسیار بالا درمقابل عوامل جوی مانند باد و باران و تابش مستقیم نور خورشید
دارای قیمتی پایین تر از مدل های مشابه خارجی
دارای قطر موثر ۳۲ میلیمتر جهت دفع پر قدرت ترین صاعقه ها(۲۰۰ کیلو آمپر به بالا)
سهولت در نصب و راه اندازی
ساختار صاعقه گیر مطابق با استاندارد IEC 62305
قابلیت نصب بر روی پایه های ۳ و ۵ متری تلسکوپی و انواع دکل های مهاری و خود ایستا
جهت تضمین اصالت کالا صاعقه گیر های پسیو آذرخش دارای شماره سریال ویژه و قابل استعلام از این شرکت میباشند.
Permanent link to this article: http://peg-co.com/home/%d9%82%db%8c%d9%85%d8%aa-%d8%b5%d8%a7%d8%b9%d9%82%d9%87-%da%af%db%8c%d8%b1-%d8%a2%d8%b0%d8%b1%d8%ae%d8%b4/
صاعقه گیر اکتیو آذرخش:
مشخصات فنی و عمومی:
این صاعقه گیر با توجه به نوع عملکرد (ESE) از شعاع پوشش حفاظتی وسیعی در مقابل اصابت صاعقه برخوردار است.
صاعقه گیر فوق از نوع اکتیو خازنی میباشد.
صاعقه گیر فوق کاملا خودکفا بوده یعنی بدون نیاز به هر گونه منبع تغذیه کار میکند و انرژی خود را از محیط اطراف قبل از وقوع صاعقه کسب میکند.
دارای بدنه استینلس استیل یا فولاد ضد زنگ میباشد.
دارای کلمپ دوقلو مخصوص سیم یا تسمه به صاعقه گیر
دارای رابط ۴۰ سانتی متری از جنس استیل جهت قرار گیری کلاهک صاعقه گیر بر روی انواع پایه های فلزی شامل:
(دکل تلسکوپی ۳ و ۵ متری گالوانیزه و دکل های مهاری ۳ وجهی و دکل های خود ایستا)
دارای مقاومت بالا درمقابل عوامل جوی مانند باد و باران و تابش مستقیم نور خورشید
دارای قیمتی بمراتب پایین تر از مدل های مشابه خارجی
سهولت در نصب و راه اندازی
دارای ضمانت تعویض ۲ ساله
صاعقه گیر اکتیو آدرخش بر اساس معیارهای تعیین شده توسط استاندارد هایی مانند NFC و IEC طراحی و تولید گردیده و دارای تائیدیه معتبر میباشد.
صاعقه گیر فوق محصول این شرکت(پیشرو الکتریک غرب) و ساخت ایران میباشد.
مدل های صاعقه گیر اکتیو آذرخش سری جدید:
سری جدید این صاعقه گیر در ۲ مدل:
۱- آذرخش ۴۵ با شعاع پوشش حداکثری ۱۰۵ متر
۲-آذرخش ۶۰ با شعاع پوشش حداکثری ۱۲۰ متر
۱-صاعقه گیر اکتیو آذرخش ۲۵ ۱۲/۵۰۰/۰۰۰ تومان
۲-صاعقه گیر اکتیو آذرخش ۴۵ ۱۸/۷۵۰/۰۰۰ تومان
۳-صاعقه گیر اکتیو آذرخش ۶۰ ۲۱/۸۰۰/۰۰۰ تومان
صاعقه گیر اکتیو آذرخش ۴۵:(AZARAKHSH45)
صاعقه گیر فوق از نوع اکتیو خازنی و خودکفا میباشد.
این صاعقه گیر با توجه به ساختار و مدارهای الکترونیکی آن در محدوده زمانی ΔΤ۴۵ کار میکند.

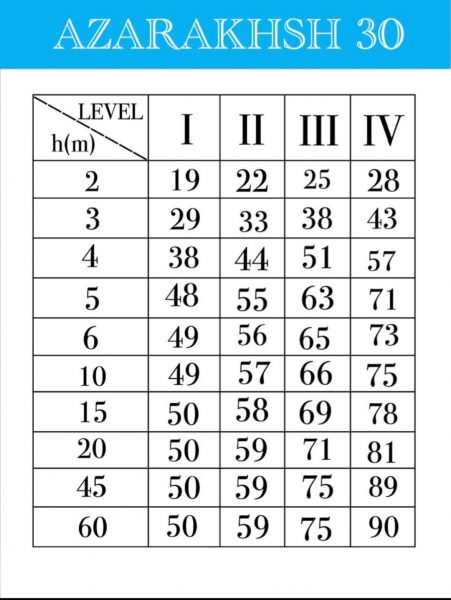

شعاع پوشش حداکثری این صاعقه گیر در سطح حفاظتی ۴ با توجه به جدول زیر به میزان ۱۰۵ متر میباشد.
دارای کلمپ دوقلو مخصوص سیم یا تسمه به صاعقه گیر
دارای مقاومت بالا درمقابل عوامل جوی مانند باد و باران و تابش مستقیم نور خورشید
دارای قیمتی بمراتب پایین تر از مدل های مشابه خارجی
سهولت در نصب و راه اندازی
صاعقه گیر آدرخش ۴۵ بر اساس معیارهای تعیین شده توسط استاندارد هایی مانند NFC و IEC طراحی و تولید گردیده و دارای تائیدیه معتبر میباشد.
صاعقه گیر اکتیو آذرخش ۶۰:(AZARAKHSH60)
صاعقه گیر فوق از نوع اکتیو خازنی و خودکفا میباشد.
این صاعقه گیر با توجه به ساختار و مدارهای الکترونیکی آن در محدوده زمانی ΔΤ۶۰ کار میکند.
شعاع پوشش حداکثری این صاعقه گیر در سطح حفاظتی ۴ با توجه به جدول زیر به میزان ۱۲۰ متر میباشد.
دارای کلمپ دوقلو مخصوص سیم یا تسمه به صاعقه گیر
دارای مقاومت بالا درمقابل عوامل جوی مانند باد و باران و تابش مستقیم نور خورشید
دارای قیمتی بمراتب پایین تر از مدل های مشابه خارجی
سهولت در نصب و راه اندازی
صاعقه گیر اکتیو آدرخش ۶۰ بر اساس معیارهای تعیین شده توسط استاندارد هایی مانند NFC و IEC طراحی و تولید گردیده است و دارای تائیدیه معتبر میباشد.
کاربردهای صاعقه گیر اکتیو آذرخش:
ساختمان های مسکونی با ارتفاع های مختلف
مجموعه های فرهنگی آموزشی و مانند آن
مجموعه ساختمان های تجاری، اداری، ورزشی و مانند آن
ساختمانهای درمانی و مراقبتی
کارخانه های صنعتی مختلف
برج های بلند مرتبه
موزه ها و آثار باستانی
برج ها و دودکش های کارخانه ها
فضاهای باز شامل انبارها و محوطه های تفریحی ورزشی و رفاهی
انواع دکل های مخابراتی
و هر سازه و یا مکانی که در معرض اصابت مستقیم صاعقه قرار دارد.
ساختار کلی سیستم صاعقه گیر:
طبق استاندارد یک سیستم حفاظتی صاعقه گیر چه ازنوع پسیو و چه اکتیو شامل سه بخش زیر است:
۱-صاعقه گیر یا ترمینال هوایی (Air Termination)
۲-هادی میانی (Down Conductor)
۳-سیستم زمین یا ترمینال زمین (Earth Termination)
تنها تفاوت اساسی سیستم پسیو و اکتیو در نوع ترمینال هوایی است.
ترمینال هوایی در سیستم پسیو معمولا به شکل میله، سیمهای معلق و یا مش (قفس فارادی) می باشد.
Permanent link to this article: http://peg-co.com/home/%d8%b5%d8%a7%d8%b9%d9%82%d9%87-%da%af%db%8c%d8%b1-%d8%a7%da%a9%d8%aa%db%8c%d9%88-%d8%ae%d8%a7%d8%b2%d9%86%db%8c-%d8%a2%d8%b0%d8%b1%d8%ae%d8%b4/
در این مقاله به چهار عامل اصلی که در مقدار مقاومت الکتریکی چاه ارت موثر میباشند اشاره شده است.
موارد چهارگانه به شرح زیر میباشند.
۱٫ طول/ عمق الکترود
۲٫ قطر میله الکترود
۳٫ تعداد الکترودها
۴٫ طراحی سیستم اتصال به زمین
۱٫طول /عمق الکترود:
یک روش بسیار موثر جهت کم کردن مقاومت زمین، فرو بردن هر چه بیشتر الکترود در داخل خاک است.
به طور کلی رفتار مقاومتی خاک بسیار غیر قابل پیشبینی است.
همچنین بسیار مهم است که در زمان نصب الکترود، آنرا پایین تر از سطح قابل یخ زدن خاک قرار دهیم.
این عمل سبب می شود که مقاومت نسبت به خاک با یخ زدگی زمین در زمستان تحت تاثیر زیادی قرار نگیرد.
به طور کلی با ۲ برابر کردن طول الکترود می توان مقاومت را تا ۴۰ درصد کاهش داد.
همچنینین در موقعیتهایی که به علت سنگی یا صخره ای بودن زمین نمی توان خیلی به داخل آن نفوذ کرد، می توان از روش ساخت حوضچه سیمان استفاده نمود.
۲٫ قطر الکترود:
افزایش قطر الکترود، تاثیر بسیار کمی در کاهش مقاومت دارد.
بطور مثال با ۲ برابر کردن قطر الکترود تنها شاهد کاهش مقاومت به میزان ۱۰ درصد خواهیم بود.
۳٫افزایش تعداد الکترودها:
یکی دیگر از روشهای کاهش مقاومت زمین استفاده از الکترودهای متعدد در سیستم است.
در این روش، بیش از یک الکترود در داخل خاک جایگذاری شده و به صورت موازی به سیستم وصل می گردند.
برای اینکه این روش تاثیر گذار باشد، فاصله الکترودها از یکدیگر باید حداقل به اندازه طول یک الکترود باشد.
در صورتیکه فاصله الکترودها از این مقدار کمتر باشد، ناحیه تاثیرگذار مغناطیسی الکترودها با یکدیگر تداخل پیدا میکند.
و در نتیجه مقاومت کمتر نخواهد شد.
۴٫طراحی یک سیستم اتصال به زمین:
یک سیستم اتصال به زمین ساده شامل تنها یک الکترود داخل خاک است.
این سیستم متداول ترین سیستمی است که در خانه ها و دفاتر کوچک تجاری ار آن استفاده می شود.
سیستمهای پیچیده تر، شامل تعداد بیشتری میله، اتصالات، صفحات یا ورقهای فلزی به شکل مش می باشند.
اینگونه سیستمها معمولا در:
ایستگاه‌های برق،
دفاترمرکزی شرکتهای بزرگ
و سایتهای تلفن‌های همراه و مخابراتی نصب می گردند.
سیستمهای پیچیده اتصال به زمین با افزایش سطح تماس سیستم با خاک سبب کاهش محسوس در مقاومت زمین می گردند.
مقاومت الکتریکی چاه ارت
Permanent link to this article: http://peg-co.com/home/%d9%85%d9%82%d8%a7%d9%88%d9%85%d8%aa-%d8%a7%d9%84%da%a9%d8%aa%d8%b1%db%8c%da%a9%db%8c-%da%86%d8%a7%d9%87-%d8%a7%d8%b1%d8%aa/
مقدمه:
صاعقه گیر میله یا سیم رسانایی است که در بالای ساختمان نصب می شود.
در صورت بروز رعد و برق، این سیستم ایمنی، برق را به سمت زمین راهنمایی می نماید.
اصلی ترین هدف نصب صاعقه گیر در ساختمان جلوگیری از آتش سوزی پس از برخورد آذرخش است.
نقش صاعقه گیر در جلوگیری از آسیب به ساختمان چیست؟
هدف از ساخت صاعقه گیر ها معمولا اشتباه درک می گردد.
بسیاری فکر می نمایند که صاعقه گیرها، رعد و برق را به خود جذب می نمایند.
بهتر است این گونه گفته گردد که صاعقه گیر ها جهتی با مقاومت پایین از جریان برق را به سمت زمین فراهم می کند.
تا زمانی که برخورد آذرخش اتفاق می افتد، بتوانند از آن برای انتقال دادن جریان های الکتریکی بزرگ استفاده نمایند.
اگر رعد وبرقی اتفاق بیافتد، صاعقه گیر ها جریان های الکتریکی مضر را از ساختمان انتقال داده و آن را بدون هیچ خطری به زمین منتقل می نماید.
این دستگاه توانایی کنترل جریان الکتریکی بزرگ وابسته به جریان رعد و برق را دارد.
اگر جریان الکتریسیته به جسمی برخورد کند که رسانای خوبی نباشد، آن وسیله به دلیل تحمل حرارت بسیار زیاد، دچار آسیب جدی مانند سوختگی خواهد شد.
سیستم صاعقه گیر، رسانای فوق العاده ای است.
در نتیجه امکان عبور جریان برق را بدون ایجاد هرگونه خسارت ناشی از درجه حرارت بالا، به سوی زمین فراهم می نماید.
زمانی که رعد و برق به ساختمانی برخورد می کند، در هر جسم رسانایی که در ساختمان موجود باشد، جریان راه می یابد.
این جریان به سمتی است که در کوتاه ترین مسیر راه خودش را به سوی زمین باز کند.
در بیشتر موارد این فرایند از طریق سیم های مفتولی یا الکتریکی انجام می گیرد.
هرچند برخی اوقات خود ساختمان می تواند نقش رسانا را ایفا نماید.
زمانی که جریان برق از بین سیم ها عبور کند، می تواند موجب خسارت تجهیزات برقی گردد.
حتی ممکن است باعث آتش سوزی و نابودی ساختمان گردد.
اگر ما تهدید ایجاد شده توسط جریان رعد و برق را در خصوص زندگی انسان در نظر بگیریم و این واقعیت را بپذیریم که نمی توانیم از آن جلوگیری کنیم، بهترین راهکار این است که از آن دوری نماییم.
بنابراین آسان ترین روش دوری کردن از آن، هدایت جریان الکتریسیته حاصله از صاعقه به سمت زمین است.
ان هم توسط جهت تعیین شده ای که از کنار ساختمان عبور کند.
بدون آنکه خسارتی ایجاد نماید.
بنابراین این موقعیت جایی است که سیستم صاعقه گیر به کار می آید.
سیستم صاعقه گیر جلوی جریان الکتریسیته را در مسیر ناخواسته میگیرد.
و با استفاده از وسایل رسانا (هادی نزولی)آن را به سمت زمین راهنمایی می نماید.
اولین نوع صاعقه گیر، صاعقه گیر فرانکلین بود.
یک رسانای میله ای نوک تیز بود که توسط بنجامین فرانکلین چیزی در حدود سال های ۱۷۴۹ تا ۱۷۵۲ گسترش یافت.
حجم بار الکتریسیته قبل از آنکه بتواند به اندازه کافی زیاد گردد تا تبدیل به رعد و برق گردد، به آرامی از ابر تخلیه می شد.
یکی از مسائل صاعقه گیر فرانکلین این بود که به زمین وصل نمی شد و در نتیجه خوب عمل نمی کرد.
آن مشکل هم در انتها با اختراع اولین صاعقه گیر متصل به زمین توسط دانشمند اهل چک، پروکوب دیویس در سال ۱۷۵۴ رفع شد.
یک سیستم صاعقه گیر یا به عبارت دقیق تر سیستم ایمنی در برابر جریان الکتریسیته به دقت طراحی شده است.
تا ساختمان ها را از ضربه های ناگهانی آذرخش ها و خسارات ناشی از آن محافظت کند.
قیمت صاعقه گیر اکتیو آذرخش
سیستم صاعقه گیر از:
یک میله فلزی نوک تیز به قطر ۱۶ میلیمتر و یا بیشتر،
سیم های رسانا یا هادی نزولی،
و سیم های دفن شده در زمین یا چاه ارت، تشکیل شده است.
از این رو میله های صاعقه گیر فقط قسمتی از این سیستم هستند.
و مفتول های رسانا و سیم های دفن شده در زمین هر دو به طور مساوی نقش مهمی در تغییر جهت جریان الکتریسیته به سوی زمین بدون ایجاد هرگونه خسارتی به ساختمان به عهده دارند.
صاعقه گیر بار الکتریکی ابر ها را تخلیه می نمایند.
در نتیجه مانع از این می گردد که صاعقه الکتریکی سیستم برق ساختمان را از کار بیاندازد.
این که صاعقه گیر آذرخش های الکتریکی را نه جذب می نماید و نه دفع، امسئله مهمی نیست.
همانطور که قبلا گفتیم صاعقه گیر ها فقط جلوی ضربه ها و حملات ناگهانی صاعقه ها را می گیرند.
همچنین بار های الکتریکی را به سمت زمین از طریق سیستم های رسانا و جسم رسانای دفن شده در زمین راهنمایی می نمایند.
در نتیجه از ساختمان در برابر خسارت ناشی از درجه حرارت زیاد و آتش سوزی وابسته به این خطر طبیعی محافظت می نماید.
به بیان دیگر، زمانی که رعد و برق اتفاق می افتد، جریان الکتریسیته موجود در آن به دنبال بهترین جهت برای رسیدن به زمین است.
که (در این مورد) از طریق سیستم ایمنی جریان یا صاعقه گیر انجام می گردد.
بهترین جهت ممکن یا راه رسانا از سیم های رسانای ضخیمی ساخته شده است که معمولا از جنس مس یا آلومینیوم هستند.
از بین این دو، مس به لحاظ داشتن ظرفیت قابل توجه حمل جریان الکتریسیته، رسانای بهتری است.
از طریق تغییر جهت بار های الکتریکی به سمت زمین از طریق رسانا، این سیم ها مانع از خسارت های ناشی از درجه حرارت بالا به اجسامی غیر رسانایی می شوند که در جهت جریان الکتریسیته قرار می گیرند.
قیمت صاعقه گیر اکتیو آذرخش
صاعقه گیر ساختمان
انواع صاعقه گیرها و تفاوت میان آن ها:
صاعقه گیرها به دو نوع اکتیو و پسیو تقسیم می گردند.
صاعقه گیر پسیو (Passive) بر خلاف صاعقه گیر اکتیو (Active) در برابر صاعقه هیچ گونه واکنشی ندارد.
از اینرو پسیو، غیر فعال یا ساده نامیده می شوند.
صاعقه گیر پسیو در حقیقت همان چیزی است که بنیامین فرانکیلن در سال ۱۷۵۲ جهت مقابله با صدمات صاعقه ابداع کرد و تا کنون نیز مورد استفاده قرار می گیرد.
اما صاعقه گیر اکتیو با ایجاد هوای یونیزه شده در اطراف خود در زمان کمتری(در حد چند میکرو ثانیه )در مقابل برخورد صاعقه عکس العمل نشان میدهد.
و با این عملکرد جریان مخرب صاعقه را به زمین هدایت مینماید.
صاعقه گیر ساختمان
انواع صاعقه گیر های اکتیو:
۱- صاعقه گیرهای اتمی
۲-صاعقه گیرهای بادی یا پیزو الکتریک
۳-صاعقه گیرهای خورشیدی
۴- صاعقه گیرهای پالسی – خازنی
Permanent link to this article: http://peg-co.com/home/%d9%88%d8%b8%db%8c%d9%81%d9%87-%d8%b5%d8%a7%d8%b9%d9%82%d9%87-%da%af%db%8c%d8%b1-%d8%b3%d8%a7%d8%ae%d8%aa%d9%85%d8%a7%d9%86/
صاعقه گیر فعال :
در یادداشت‌های قبلی گفتیم که نصب یک صاعقه‌گیر سبب میشود تا:
در وهله اول یک ساختمان از صدماتی که رعد و برق به آن وارد میکند در امان مانده،
جان و سلامت افرادی که در آن مشغول به زندگی یا انجام فعالیت‌های روزانه خود هستند حفظ شده،
ولتاژ تماسی برقرار نگردد،
از تجهیزات الکترونیکی محافظت شده،
ولتاژهای اضافه از بین رفته،
ولتاژ قدرتمند صاعقه اجازه پیشروی نیافته و نهایتاً از قابلیت کار الکتریکی سامانه اطمینان حاصل شود .
در همین رابطه به این نکته هم اشاره داشتیم که به دلیل حساسیت بالایی که عملکرد صحیح این وسیله داشته و خسارات جبران‌ناپذیری که وجود اختلال در کار آن می‌تواند به بار بیاورد، لازم است تا از محصولی استاندارد که همگام با تکنولوژی روز دنیا ساخته شده است استفاده کرد؛
محصولی که:
شعاع حفاظتی گسترده‌ای داشته ،
عمر طولانی و پربازده آن تضمین شده،
در تمام طول مسیر دفع صاعقه (از نوک صاعقه‌گیر تا نقطه اتصال به هادی میانی) یکپارچه بوده
و نهایتاً بتوان روی خروجی آن همانطور که در آزمون‌های آزمایشگاهی مورد تائید بوده است، در محیط‌های واقعی نیز حساب باز کرد.
اصول عملکرد صاعقه گیر فعال (ESE):
صاعقه گیر فعال،صاعقه گیری می باشد که به واسطه انرژی دریافتی از منبع خارجی و استهلاک و مالش ابرها کار میکند
و به صورت خود کفا هوای اطراف خود را یونیزه می نماید و از شعاع پوشش حفاظتی بیشتری برخوردار می باشد
صاعقه گیر های فعال به دو دسته تقسیم می شود :
۱- صاعقه گیرهای وابسته به فعال شدن به منبع خارجی مانند برق شهر ، باتری
۲- صاعقه گیر خود کفا برای فعال شدن انرژی به واسطه یک مکانیزم داخلی
صاعقه گیر های فعال جزو صاعقه گیر های الکترونیکی هستند که بیشترین مصرف و کاربرد را در ساختمان دارا می باشند
نکات مهم و قابل توجه در هنگام نصب صاعقه گیر:
۱- اتصالات نگهدارنده به طریقی باید باشد که میله صاعقه گیر به داخل پشت بام ورود نکند.
۲- میله ها در حد امکان در مکان هایی نصب شود که امکان جاری شدن آب وجود نداشته باشد.
۳- میله ها در حد امکان به لبه پشت بام نزدیک باشد.
۴- استفاده از میله های با کیفیت جهت کاهش خوردگی به دلیل استفاده در داخل زمین و خاک از جنس مس و آلومینیوم
صاعقه گیر فعال
Permanent link to this article: http://peg-co.com/home/%d8%b5%d8%a7%d8%b9%d9%82%d9%87-%da%af%db%8c%d8%b1-%d9%81%d8%b9%d8%a7%d9%84/
فروش ویژه:
صاعقه گیر پسیو آذرخش(قیمت ۶/۸۰۰/۰۰۰ تومان)
صاعقه گیر پسیو آذرخش:
صاعقه گیر پسیو تولیدی این شرک با نام تجاری “آذرخش” با رعایت استاندارد های لازم ساخته میشود.
صاعقه گیر پسیو آذرخش چنانچه با پایه ای مناسب و در محل و ارتفاع مناسب یک ساختمان نصب گردد از حداکثر شعاع پوششی برخوردار میگردد.
بعنوان مثال این صاعقه گیر در صورتی که بر روی پایه تلسکوپی ۵ متری و بر روی خرپشته ای به ارتفاع ۳ متر در یک ساختمان نصب گردد دارای حداکثر شعاع پوششی به متراژ ۱۳ متر است.
برای داشتن شعاع های پوشش بیشتر لازم است از صاعقه گیر های اکتیو آذرخش استفاده شود.
مشخصات صاعقه گیر پسیو آذرخش:
طراحی جدید در آرایش ساختار صاعقه گیر نسبت به نوع قدیمی فرانکلین به منظور سهولت در ایجاد دالان پیشرو بالا رونده و افزایش پوشش حفاظتی نسبت به سایر صاعقه گیرهای پسیو معمولی
ساخته شده از فولاد ضد زنگ(استنلس استیل)
دارای کلمپ اختصاصی دوقلو مخصوص سیم یا تسمه به صاعقه گیر
دارای مقاومت بسیار بالا درمقابل عوامل جوی مانند باد و باران و تابش مستقیم نور خورشید
دارای قیمتی پایین تر از مدل های مشابه خارجی
دارای قطر موثر ۳۲ میلیمتر جهت دفع پر قدرت ترین صاعقه ها(۲۰۰ کیلو آمپر به بالا)
سهولت در نصب و راه اندازی
ساختار صاعقه گیر مطابق با استاندارد IEC 62305
قابلیت نصب بر روی پایه های ۳ و ۵ متری تلسکوپی و انواع دکل های مهاری و خود ایستا
جهت تضمین اصالت کالا صاعقه گیر های پسیو آذرخش دارای شماره سریال ویژه و قابل استعلام از این شرکت میباشند.
قیمت صاعقه گیر پسیو آذرخش:
قیمت صاعقه گیر پسیو آذرخش: ۶/۸۰۰/۰۰۰ تومان میباشد.
صاعقه گیر پسیو (Passive) بر خلاف صاعقه گیر اکتیو (Active) قابلیت یونیزه کردن هوای اطراف را ندارد.
از اینرو این نوع صاعقه گیر را پسیو ، غیر فعال یا ساده نیز می نامند.
صاعقه گیر پسیو در حقیقت همان چیزی است که نوع ساده آن را بنیامین فرانکیلن در سال ۱۷۵۲ جهت مقابله با صدمات صاعقه ابداع کرد.
صاعقه گیر پسیو چنانچه بر اساس معیارهای استاندارد NFC ساخته شود(همانند صاعقه گیر آذرخش) از کارایی فوق العاده ای در حفاظت از ساختمانها در برابر صاعقه برخوردار خواهد بود.
همچنین طراحی و محاسبات فنی دقیق در خصوص تعیین تعداد و محل قرار گیری آنها اهمیت بسزایی دارد.
ساختار کلی سیستم صاعقه گیر:
طبق استاندارد یک سیستم حفاظتی صاعقه گیر چه ازنوع پسیو و چه اکتیو شامل سه بخش زیر است:
۱-صاعقه گیر یا ترمینال هوایی (Air Termination)
۲-هادی میانی (Down Conductor)
۳-سیستم زمین یا ترمینال زمین (Earth Termination)
تنها تفاوت اساسی سیستم پسیو و اکتیو در نوع ترمینال هوایی است.
ترمینال هوایی در سیستم پسیو معمولا به شکل میله، سیمهای معلق و یا مش (قفس فارادی) می باشد.
Permanent link to this article: http://peg-co.com/home/%d8%b5%d8%a7%d8%b9%d9%82%d9%87-%da%af%db%8c%d8%b1-%d9%be%d8%b3%db%8c%d9%88-%d8%a2%d8%b0%d8%b1%d8%ae%d8%b4/
مقدمه:
تست کردن چاه ارت به منظورحصول اطمینان از صحت کار کرد سیستم ارت در مقابل اضافه ولتاژهای تولید شده در بدنه ناشی از:
برخورد صاعقه به شبکه برق،
اتصالی های ناخواسته پیش آمده در شبکه،
ولتاژهای ناشی از سویچینگ،
ضروری میباشد و لازم است به صورت منظم و سالانه انجام شود .
در استانداد IEEE81 تاکید به اندازه گیری چاه ارت به روش سه سیمه شده است .
در واقع این روش به زبان ساده به این ترتیب است که:
۱-پراپ سبز رنگ دستگاه ارت تستر را به چاه ارت متصل می کنیم.
۲-پراپ زرد رنگ دستگاه ارت تستر که میزان اختلاف ولتاژ (پتانسیل) را نسبت به سیم سبز (چاه ارت) تولید می کند توسط میله ۲۰ سانتی به فاصله ۵تا۱۰ متر از چاه ارت به زمین کوبیده می شود.
۳-پراپ قرمز رنگ که میزان تزریق جریان را در دستگاه ارت تستر بر عهده دارد به فاصله ۵ تا ۱۰ متر از میله اول (میله زرد) به داخل زمین کوبیده می شود.
تمام این فرایند باید در یک راستا و در یک خط مستقیم انجام شود.
تا در نهایت نتیجه به عدد اهمی دقیق رسیده شود.
بعد از وصل اتصالات نوبت به روشن کردن دستگاه ارت تستر می باشد.
قبل از اینکه رنج اهمی دستگاه ارت تستر را روی مقاومت مشخص شده بر روی آن بیاوریم سلکتور دستگاه را روی میزان ولتاژ آورده و مقدار ولتاژ را قرائت میکنیم.
عدد خوانده شده باید زیر ۱۰ ولت رانشان دهد.
در واقع ما با این تست اولیه صحت عملکرد دستگاه و نحوه صحیح الکترودها را که داخل زمین کوبیده ایم تست می کنیم.
سپس سلکتور را به حالت تست اهم آورده و میزان اهم چاه ارت را قرائت میکنیم.
در بعضی مواقع که کوبیدن الکترود امکانپذیر نمی باشد و یا فضای لازم جهت سیم کشی و کوبیدن میله ها وجود ندارد.
بعنوان مثال ساختمانهای مسکونی احداثی که کف را سرامیک یا سنگ نموده اند.
می توان از روشی به نام تست ارت مرده استفاده کرد.
در این روش که فضای لازم جهت سیم کشی و کوبیدن میله ها وجود ندارد.
در صورتی که نزدیک میله ارت مزبور:
یک سیستم لوله کشی گسترده آب مدفون،
فونداسیون گسترده
و یا سیم نول
وجود داشته باشد به راحتی می توان مقاومت شبکه ارت را با تقریب بالائی به دست آورد.
روش کار به این صورت است که ابتدا یک سیم از ارت تستر(سیم سبز) به چاه ارت وصل می کنیم.
سپس ترمینال سیم قرمز و زرد را به هم اتصال داده و این ترمینال مشترک شده را با یک سیم به سیم نول یا شبکه فلزی لوله آب یا فونداسیون گسترده ساختمان وصل میکنیم و تست را انجام می دهیم.
Permanent link to this article: http://peg-co.com/home/%d8%af%d8%b3%d8%aa%d9%88%d8%b1-%d8%a7%d9%84%d8%b9%d9%85%d9%84-%d8%aa%d8%b3%d8%aa-%da%af%d8%b1%d8%a7%d9%86%d8%af/
مقدمه:
در این مقاله منظور از برقگیر همان برقگیر ساختمان میباشد که جهت هدایت امن جریان حاصله از اصابت صاعقه به ساختمان از آن استفاده میشود.
برقگیر یا صاعقه گیر میله ای بلند و نوک تیز است که در بالاترین نقطه ساختمان مورد حفاظت نصب میشود.
در زمان طوفان تندری بارهای زیادی در سطح زمین القا میشوند و میدان الکتریکیی شدیدی در سطح زمین بوجود می‌آید.
شدت میدان بخصوص در نزدیک اجسام نوک تیز زیاد است و به این دلیل در نزدیکی نوک برقگیر تخلیه خرمنی ظاهر میشود.
در نتیجه بارهای القا شده نمی‌توانند روی ساختمان جمع شوند و آذرخشی ایجاد نمی‌شود.
بنابر این اگر آذرخشی بوجود آید، به برقگیر می‌خورد و بارها بدون خسارت و از طریق هادی میانی به زمین می‌روند.
صاعقه گیر فوق ساخت ایران میباشد و با توجه به ساختار آن در محدوده زمانی ΔΤ۲۵ کار میکند.
این صاعقه گیر با توجه به نوع عملکرد (ESE) از شعاع پوشش حفاظتی وسیعی در مقابل اصابت صاعقه برخوردار است.
شعاع پوشش حداکثری این صاعقه گیر ۷۵ متر میباشد.
برای پوشش بیشتر لازم است از صاعقه گیر آذرخش ۴۵ ویا آذرخش۶۰ استفاده گردد.
از ویژه گی های شاخص دیگر این صاعقه گیر که میتوان به آن نام برد قیمت مناسب آن در مقایسه با سایر محصولات مشابه خارجی است.
صاعقه گیر اکتیو ادرخش بر اساس معیارهای تعیین شده توسط استاندارد هایی مانند NFC و IEC طراحی و تولید گردیده است.
برقگیر پسیو اذرخش:
صاعقه گیر پسیو تولیدی این شرک با نام تجاری “آذرخش” با رعایت کلیه استاندارد های روز جهانی از پوشش حداکثری ساختمان در برابر اصابت صاعقه بر خوردار است.
صاعقه گیر آذرخش چنانچه در محل و ارتفاع مناسب ساختمان نصب گردد دارای سطح پوشش بهینه میباشد.
برای مساحتهای بیشتر لازم است از صاعقه گیر اکتیو آذرخش استفاده گردد.
در صورت استفاده از چند صاعقه گیر در یک ساختمان همه انها با هادی ۷۰ مسی به هم متصل میشوند.
برقگیر پسیو آذرخش بر اساس استاندارد:
بین المللی IEC 62305-3
و همچنین استانداردهای BS6651،
NFPA780
و DIN VDE 0185 طراحی و تولید گردیده است.
برقگیر ایرانی
Permanent link to this article: http://peg-co.com/home/%d8%a8%d8%b1%d9%82%da%af%db%8c%d8%b1-%d8%a7%db%8c%d8%b1%d8%a7%d9%86%db%8c/
