مایع کاهنده :
این مایع کاهنده در مواقعی در چاه ارت استفاده میشود که اهم یا مقاومت چاه ارت بالا رفته باشد .
شما می توانید این مایع را از طریق لوله تغدیه چاه ارت دور الکترود مسی یا صفحه مسی برسانید .
این کار باعث می شود بنتونیت یا مواد کاهنده اهم زمین که دور صفحه مسی وجود داشته است دوباره با این مایع کاهنده مقاومت زمین ترکیب شود و درنتیجه مقاومت چاه ارت کاهش یابد.
انواع ژل و مایع کاهنده ترکیبات جدیدی هستند که در راه اندازی چاه ارت مورد استفاده قرار می گیرند.
وظیفه اصلی آنها همانطور که از نامشان مشخص است کم کردن میزان مقاومت زمین در سیستم ارتینگ است.
از این مواد برای پرکردن چاه ارت نیز استفاده می شود و خاصیت ژلاتینی آنها با عث شده که خشک نشوند.
ژل کاهنده :
ژل کاهش دهنده اهم زمین را با بنتونیت یا مواد کاهنده ترکیب می کنند و دور صفحه ارت مسی می ریزند .
این کار باعث کم شدن مقاومت زمین می شود که به بهبود چاه ارت کمک فراوانی می کند .
فروش مایع کاهنده ارت
مکمل کاهنده چاه ارت:
مکمل کاهنده ارت یا مایع کاهنده مقاومت زمین با نام تجاری ( ERS (EARTH REDUCING SUPPLEMENT محصول شرکت پیشرو الکتریک غرب میباشد.
این محصول بصورت محلولی از نانو ذرات مواد معدنی است و دارای مقاومت ویژه ای بمراتب پایین تر از پودر بنتونیت میباشد.
این محصول در هنگام اجرای چاه ارت بعنوان یک مکمل کاهنده به بنتونیت اضافه میشود.
با حضور این مکمل در کنار بنتونیت میتوانیم به سادگی حتی در:
مناطق کوهستانی و کاملا سنگی،
مناطق ساحلی و مجاور رودخانه ها،
مناطق خشک و بیابانی،
شاهد کاهش چشم گیر مقاومت الکتریکی چاه ارت باشیم و به مقدار اهم مطلوب برسیم.
ترکیباتی که میتواند در یک کاهنده ارت باشد:
۱) پودر بنتونیت میکرونیزه
۲) ترکیبات گرافیتی
۳) نمک گرانول
۴) مواد پلیمری
۵) مواد بازدارنده خوردگی
۶) پودر فلزات
۷) الکترولیت ویژه
مایع کاهنده مقاومت زمین
Permanent link to this article: http://peg-co.com/home/%d9%85%d8%a7%db%8c%d8%b9-%da%a9%d8%a7%d9%87%d9%86%d8%af%d9%87-%d9%85%d9%82%d8%a7%d9%88%d9%85%d8%aa-%d8%b2%d9%85%db%8c%d9%86/
گواهی و تاییدیه چاه ارت
مقدمه:
تایید چاه ارت وزارت کار طبق ماده ۲۲ آیین نامه حفاظت تاسیسات الکتریکی کارگاه مدت هاست که برای کارگاه ها کارخانه ها و تمامی مجتمع های صنعتی پیشنهاد شده است.
و از سال نودو چهار تاییدیه چاه ارت برای ساختمان های مسکونی و تجاری الزامی شده است.
از این رو و با توجه به دستورالعملهای وزارت کار جمعی از کارشناسان ایمنی برق تصمیم گرفتند که:
تا همگام با علم ودانش روز دنیا،
و بهره گیری از تجارب پروژه های اجرایی ارت،
و مطابق با استانداردهای بین المللی،
نسبت به صدور تاییدیه ارت وزارت کار به کلیه شرکت ها، کارخانجات اقدام نمایند.
رعایت نکات ایمنی جهت صدور تایید:
اولین نکته:
جهت تاییدیه چاه ارت موقعیت مکان احداث چاه ارت میباشد.
که باید در دسترس باشد و بصورت دوره ای توسط مدیر یا مسئول ساختمان جهت رطوبت چاه بررسی شود.
دومین نکته:
ابتدا سیستم ارتینگ را به صورتی که از مدار خارج نشده توسط شینه ارت در تابلو ارت باید توسط ارت سنج کلمپی مقاومت آن اندازه گیری شود.
(طبق استاندارد حداکثر باید ۲ اهم باشد)
سومین نکته:
اندازه گیری تست مقاومت خود چاه ارت است که باید با توجه به تعداد چاه ارت در ساختمان به صورت تکی هر چاه از سیستم ارت جدا سازی شود.

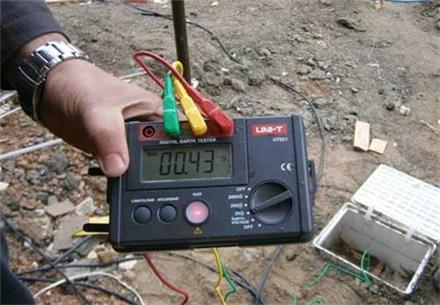

سپس مقاومت آن توسط دستگاه ارت سنج سه سیم چک شود که طبق استاندارد باید حداکثر ۴ اهم باشد.
لازم به ذکر است که موقع جداسازی سیم چاه ارت از شینه حتما نکات ایمنی رعایت گردد.
و با لوازم مخصوص و دستکش ایمنی صورت بگیرد .
چهارمین نکته:
چک کردن سیستم ارتینگ باید شینه ارت در تابلو ارت چک شود که سیم مسی خروجی از چاه توسط کابلشو به شینه متصل باشد.
پنجمین نکته:
متصل بودن سیم مسی از شینه تابلو ارت به تابلو برق اصلی ساختمان میباشد.
و حتما باید توسط کابلشو به صورت صحیح انجام شده باشد.
ششمین نکته:
متصل بودن اسکلت فلزی آسانسور توسط سیم مسی به شینه تابلو ارت میباشد.
و قسمت داخل تابلو با کابلشو و قسمت داخلی اسکلت توسط کلمپ سیم به استراکچر (کلمپ سیم به ستون فلزی ) اجرا شده باشد .
هفتمین نکته:
متصل بودن اسکلت فلزی ساختمان هست که طبق مقررات ملی ساختمان و رده بندی نوع ساختمان متفاوت میباشد که در برخی ساختمان ها توسط سیم مسی به شینه باید متصل باشد.
و در برخی ساختمان ها باید همبندی در فنداسیون ساختمان و در آخرین سقف ساختمان صورت گیرد.
و به تابلو ارت متصل شود و در ساختمان های دارای طبقات پارکینگ عمومی باید علاوه بر این همبندی ها رینگ تسمه مسی اجرا شود و به تابلو ارتینگ به صورت مجزاء متصل گردد.
هشتمین نکته:
اجرا سیستم ارتینگ در سیم کشی کل ساختمان میباشد که باید سیم ارت مسی روکش دار از تابلو برق اصلی به تابلو مینیاتوری داخل واحد متصل گردد.
و توسط شینه فانتزی به کل پریز ها و روشنایی ها و کلیه مصرف کننده های برقی متصل گردد.
نهمین نکته:
نصب کلید نشتی جریان یا همان محافظ جان RCD&RCCB که طبق استاندارد بسته آمپر واحد ، به صورت مجزاء برای هر واحد و مشاعات نصب گردد.
گواهی و تاییدیه چاه ارت
Permanent link to this article: http://peg-co.com/home/%da%af%d9%88%d8%a7%d9%87%db%8c-%d9%88-%d8%aa%d8%a7%db%8c%db%8c%d8%af%db%8c%d9%87-%da%86%d8%a7%d9%87-%d8%a7%d8%b1%d8%aa/
موارد استفاده از کاهنده مقاومت زمین
برای ایجاد صحیح سیستم ارت در مناطق:
۱-سنگلاخی
۲-شنی
۳-آهکی
۴-کوهستانی
۵-مناطق ساحلی
۶-بستر رودخانه ها
۷-خاکهای عاری از مواد معدنی
و مواردی از این قبیل که دارای مقاومت الکتریکی بالایی هستند از مواد کاهنده استفاده مینماییم.
موارد استفاده از کاهنده مقاومت زمین
همانگونه که در بالا توضیح دادیم برای پایین آوردن مقاومت الکتریکی زمین در اجرای چاه ارت با توجه به شرایط خاک منطقه و آب و هوا از انواع مواد کاهنده زمین استفاده می شود،
مایع کاهنده (ای – ار – اس ) در اجرای سیستم ارتینگ استفاده می شود.
مخلوط این مایع با بنتونیت برای پر کردن چاه ارت کاربرد دارد.
مایع کاهنده شسته نمی شود،
رطوبت را در خود نگه می دارد.
و جذب بالایی دارد.
ترکیبات مورد استفاده در این مواد برای محیط زیست آسیب ندارد.
ویژگی های بعضی از مواد کاهنده:
به علت استفاده از یک سری مواد معدنی رسانا هدایت الکتریکی بالایی دارد.
به علت نفوذ ناپذیری مواد خورنده و اسیدها، الکترود زمین دچار خوردگی نمی شود.
هیچ گونه آسیبی برای محیط زیست ندارد.
در برابر آب شسته نمی شود و فرسایش ندارد.
در تمام مناطق و با هرگونه شرایط آب و هوایی کاربرد دارد.
ماده کاهنده استاندارد برای همه مناطق مناسب می باشد.
انتقال دهنده عالی جریان الکتریکی می باشد.
فرمولاسیونی که در برخی مواد کاهنده بکار برده میشود بدین شرح است:
بنتونیت میکرونیزه
پودر فلزات
نمک گرانول
مواد بازدارنده خوردگی
زغال میکرونیزه صنعتی
فزودنی ویژه
الکترولیت
Permanent link to this article: http://peg-co.com/home/%d9%85%d9%88%d8%a7%d8%b1%d8%af-%d8%a7%d8%b3%d8%aa%d9%81%d8%a7%d8%af%d9%87-%d8%a7%d8%b2-%da%a9%d8%a7%d9%87%d9%86%d8%af%d9%87-%d9%85%d9%82%d8%a7%d9%88%d9%85%d8%aa-%d8%b2%d9%85%db%8c%d9%86/
خرید صاعقه گیر
مقدمه:
صاعقه گیر یک وسیله بسیار پرکاربرد است به طوری که امروزه خرید صاعقه گیر الکترونیکی به امری رایج برای ساختمان های بلند تبدیل شده است.
صاعقه گیرها را در بالاترین بخش یک ساختمان قرار می دهند،
چراکه صاعقه از کوتاه ترین فاصله بین ابر و زمین شروع به تخلیه شدن می کند.
نحوه راه اندازی و نصب صاعقه گیر الکترونیکی با توجه به نوع ساختمان می تواند متفاوت باشد.
بر این اساس اغلب توصیه می شود بعد از خرید صاعقه گیر الکترونیکی از افراد خبره برای نصب و راه اندازی آن استفاده کنید.
انواع صاعقه گیر الکترونیکی (از لحاظ فعال و غیر فعال بودن)
برای تهیه صاعقه گیر باید در ابتدا با انواع و مدل های آن به طور کامل آشنا بشوید.
در اینجا برای شما انواع آن (از لحاظ فعال بودن) را شرح می دهیم.
صاعقه گیر فعال
این دسته از صاعقه گیر ها در شرایط خاص، می توانند رعد و برق را به سمت خود بکشانند. در صورتی که از بخش هادی میانی (که قبلاً مورد آزمایش قرار نگرفته) استفاده کنیم، انتخاب آن می تواند برای ساختمان خطر داشته باشد.
صاعقه گیر غیر فعال
این صاعقه گیر از یک میله ساده نوک تیز تشکیل شده که این میله با زاویه ۳۵ درجه برای افزایش میزان اطمینان و امنیت طراحی و راه اندازی شده است.
در این نوع صاعقه گیر از مکانیزم و فناوری های پیشرفته برای یونیزه کردن هوا استفاده می کنند.
این مسئله در نهایت با افزایش میزان اطمینان می شود.
ارتفاع ساختمان برای نصب و راه اندازی صاعقه گیر الکترونیکی
طبق قوانین نظام مهندسی ساختمان هایی که تا ارتفاع ۱۰ متر و یا کمتر هستند و در منطقه ای ساخته شده اند که صاعقه کمی دریافت می کند،
نیازی به نصب و راه اندازی صاعقه ندارند.
اما در صورتی که ارتفاع ساختمانی از ۱۰ متر بیشتر باشد،
باید از صاعقه گیر بهره ببرد.
این مسئله بر ایمنی ساختمان و افراد ساکن در آن بسیار تأثیرگذار است
به همین سبب باید از بهترین و معتبرترین صاعقه گیر برای این دسته از ساختمان ها استفاده کرد.
قیمت صاعقه گیر اکتیو آذرخش
نحوه نصب صاعقه گیر الکترونیکی
صاعقه گیر یک سیستم بسیار مهم و پیچیده در برابر صاعقه است که برای نصب آن باید از استانداردها و اصول استفاده از قسمت های مختلف آگاه باشید.
در اینجا ما چند نکته مهم در رابطه با نصب صاعقه گیر عنوان می کنیم:
-
خط های برق باید به وسیله ارستر به خط ارت اتصال پیدا کنند.
-
طول سیم ها از ورودی برق به تابلو تا ارستر و از ارستر به شینه هم پتانسیل، باید از۰٫۵ متر کمتر باشد.
۱٫ طول انشعابات
طول انشعابات به عنوان بخشی از سیستم حفاظتی است که در کاهش میزان ولتاژ نقش دارد.
بر اساس دستورالعمل های IEC طول خط انشعاب به ارستر و طول سیم از ارستر به شینه هم پتانسیل،هر کدام باید از۰٫۵ متر کمتر باشد.
برای برقراری اتصال مضاعف از صاعقه گیر به سیم ارت برای رسیدن به میزان بهینه حفاظت ضروری می باشد.
۲٫ جداسازی
صاعقه گیرها و سرج ارسترها هرکدام به شیوه خاصی عمل می کنند.
یکی ارتباط مستقیم با صاعقه حاصل از رعد و برق را دارد و دیگری ازدیاد ناگهانی ولتاژ ناشی از نوسانات را به طور کامل از بین می برد.
به طور کلی ارسترها باید به صورت هماهنگ با هم عمل کنند تا مشکلی در فرآیند سیستم به وجود نیاید.
قیمت صاعقه گیر اکتیو آذرخش
برای خرید صاعقه گیر الکترونیکی و نصب آن باید به موارد زیر توجه کنید:
-
کنتور
-
اتصال تست
-
بلوک فاصله دهنده
-
نوع پوشش حفاظتی
-
حوضچه و سیستم ارت
-
بست اتصال پایه و دکل
-
پایه مخصوص صاعقه گیر
-
اتصالات مکانیکی سیستم
-
بست و اتصالات هادی نزولی
تجهیزات جانبی صاعقه گیر الکترونیکی
از تجهیزات جانبی برای اجرا و نصب سیستم حفاظت در برابر صاعقه بهره گرفته می شود.
این تجهیزات شامل موارد زیر هستند:
-
پایه نگه دارنده
-
کانکتور اتصال سیم
-
بست اتصال پایه به دکل
کلیه وسایل و تجهیزات جانبی باید استانداردهای بین المللی و معتبر جهانی همچون NFC17-102, IEC 61024 و UNE را دارا باشند.
در صورتی که وسایل جانبی طراحی استانداردی نداشته باشد،
می تواند باعث بروز مشکلاتی بشود.
پس همواره بهترین اقلام را تهیه کنید.
مزایای تهیه صاعقه گیر ها
امروزه اغلب برای تأمین حفاظت ساختمان از صاعقه گیر بهره می برند.
صاعقه گیر ها انواع مختلفی دارند و هرکدام از آنها دارای مزایای خاص خود هستند.
در اینجا مزایای صاعقه گیرهای طرح جدید را برای شما عنوان می کنیم.
-
قابلیت تست و بررسی صاعقه
-
دارای قابلیت نصب آسان و سریع
-
بهره مندی از ضریب پوششی بالا
-
دارای سرعت بسیار ایده آل برای جذب صاعقه ها
-
دارای بدنه بسیار مقاوم در برابر عوامل محیطی و فرسایشی
اهمیت و ضرورت تهیه صاعقه گیر الکترونیکی
بسیاری فکر می کنند که تهیه و خرید صاعقه گیر هزینه اضافی است و هیچگونه سودی برای آنها ندارد.
در رابطه با ساختمان های کوتاه در محیطهایی که کمتر صاعقه اتفاق می افتد،
وجود صاعقه گیر ها از ضرورت کمتری برخوردار است.
اما در رابطه با ساختمان های بلند باید به شما بگوییم که وجود صاعقه گیر امری ضروری به حساب می آید.
چراکه از بروز مشکلاتی همچون موارد زیر جلوگیری می کند:
-
جلوگیری از آسیب به ساکنین
-
جلوگیری از بروز خطا در اطلاعات ارسالی
-
جلوگیری از کار افتادگی و توقف دستگاه ها در هنگام بروز صاعقه
-
جلوگیری از ایجاد خسارت به ساختمان (هم از داخل و هم بیرون)
-
جلوگیری از ایجاد خسارت به تجهیزات و سیستم های الکتریکی و ارتباطی ساختمان
خرید صاعقه گیر آذرخش
خرید صاعقه گیر پسیو آذرخش
خرید صاعقه گیر اکتیو آذرخش
خرید صاعقه گیر فعال آذرخش
خرید صاعقه گیر خازنی آذرخش
خرید صاعقه گیر غیر فعال آذرخش
خرید صاعقه گیر الکترونیکی ایرانی آذرخش
Permanent link to this article: http://peg-co.com/home/%d8%ae%d8%b1%db%8c%d8%af-%d8%b5%d8%a7%d8%b9%d9%82%d9%87-%da%af%db%8c%d8%b1/
کاهنده چاه ارت تضمینی
مکمل کاهنده ارت با نام تجاری ( ERS (EARTH REDUCING SUPPLEMENT محصول شرکت پیشرو الکتریک غرب میباشد.
این محصول بصورت محلولی از نانو ذرات مواد معدنی است و دارای مقاومت ویژه ای بمراتب پایین تر از پودر بنتونیت میباشد.
این محصول در هنگام اجرای چاه ارت بعنوان یک مکمل کاهنده به بنتونیت اضافه میشود.
با حضور این مکمل در کنار بنتونیت میتوانیم به سادگی حتی در:
مناطق کوهستانی و کاملا سنگی،
مناطق ساحلی و مجاور رودخانه ها،
مناطق خشک و بیابانی،
شاهد کاهش چشم گیر مقاومت الکتریکی چاه ارت باشیم و به مقدار اهم مطلوب برسیم.
قابلیتهای مایع کاهنده ارت:
۱-احیا و بازیابی چاه های سیستم زمین که مقاومت آنها افزایش پیدا کرده باشد.
۲- تزریق در الکترودهای لوله ای (شیمی پایپ) جهت پایین آوردن مقاومت الکتریکی پیرامون لوله.
۳- تزریق درمحیط الکترود های میله ای جهت کاهش مقاومت الکتریکی زمین اطراف الکترود.
۴- تزریق در کف چاه های سیستمهای عمقی زمین و شکستن مقاومت ویژه زمین کف چاه.
۵- تزریق به عنوان الکترولیت کمکی از طریق لوله شارژ چاه هایی که پس از اجرا دارای مقاومت نسبتا بالایی هستند.
۶- کاهش مقاومت ویژه اطراف حوضچه های جدید سیستم زمین.
مایع کاهنده ارت ترکیبی است از :
چند الکترولیت،
مواد جاذب رطوبت،
مواد نگهدارنده رطوبت،
مواد بازدارنده رطوبت
و برخی عوامل مورد نیاز دیگر که ترکیب آنها با یکدیگر یک الکترولیت بسیار قوی و مناسب جهت پایین آوردن و ثابت نگاه داشتن مقاومت الکتریکی زمین پیرامون الکترود را سبب می شود.
مایع کاهنده ارت سیستم زمین را از کارایی بسیار مناسبی برخوردار میکند.
همچنین قادر است به مقدار مناسبی از خوردگی الکترود دفنی جلوگیری بعمل آورد.
وجود مواد جاذب رطوبت و نگهدارنده پلی مری موجود در آن عامل مهمی در جذب و حفظ نمناکی محیط الکترود و درنتیجه فعال ماندن الکترولیتها خواهد بود .
وجود مواد بازدارنده خوردگی عامل مهمی است در کاهش خوردگی شیمیایی الکترود و در نتیجه عمر طولانی تر و مفید الکترود.
Permanent link to this article: http://peg-co.com/home/%da%a9%d8%a7%d9%87%d9%86%d8%af%d9%87-%da%86%d8%a7%d9%87-%d8%a7%d8%b1%d8%aa-%d8%aa%d8%b6%d9%85%db%8c%d9%86%db%8c/
مقدمه:
از مواد کاهنده مقاومت خاک در شرایطی استفاده می شود که در منطقه یا محیطی که جنس خاک و زمین آن مناسب نباشد.
مثلا بافت زمین سنگی، آهکی، شنی، خشک و … باشد.
در این صورت مقاومت الکتریکی زمین بسیار بالا میباشد و با روش‌های عادی و معمولی نمی‌توان سیستم ارت مناسب را نصب نمود .
از این رو بواسته کاهنده مقاومت خاک می توان به ارتقای سیستم زمین کمک کند.
اینگونه مواد با روش‌های شیمیایی و فیزیکی شرایط سخت اقلیمی را با داشتن ترکیباتی خاص بهبود می بخشند.
همچنین باعث می شوند که مقاومت الکتریکی مطلوب برای سیستم ارتینگ فراهم شود.
مواد کاهنده‌ی مقاومت الکتریکی زمین از نظر نوع مواد با هدایت الکتریکی بالایی برخوردار هستند،
در گذشته تنها ویژگی، کاهش مقاومت الکتریکی مورد توجه قرار می گرفت.
بنابراین برای کاهش از ترکیبات نمک و زغال بسیار استفاده می‌شد.
اما به مرور زمان اثرات نامطلوب خوردگی، ناپایداری مقاومت و آلایندگی محیط زیست اهمیت خود را نشان داد.
از این رو با پیشرفت دانش و مشخص شدن همه جوانب کاربری و نیازمندی‌های عملکرد مواد کاهنده، ویژگی‌های مورد نیاز در قالب استاندارد دستخوش تغییرات شد.
حال مواد کاهنده مقاومت خاک در انواع مختلفی تولید و ساخته می شود.
مکمل کاهنده چاه ارت:
مکمل کاهنده ارت با نام تجاری ( ERS (EARTH REDUCING SUPPLEMENT محصول شرکت پیشرو الکتریک غرب میباشد.
این محصول بصورت محلولی از نانو ذرات مواد معدنی است و دارای مقاومت ویژه ای بمراتب پایین تر از پودر بنتونیت میباشد.
این محصول در هنگام اجرای چاه ارت بعنوان یک مکمل کاهنده به بنتونیت اضافه میشود.
با حضور این مکمل در کنار بنتونیت میتوانیم به سادگی حتی در:
مناطق کوهستانی و کاملا سنگی،
مناطق ساحلی و مجاور رودخانه ها،
مناطق خشک و بیابانی،
شاهد کاهش چشم گیر مقاومت الکتریکی چاه ارت باشیم و به مقدار اهم مطلوب برسیم.
قیمت مکمل کاهنده چاه ارت:
این محصول (مایع کاهنده مقاومت چاه ارت )با نام تجاری ERS بصورت گالن های ۲ لیتری تولید و هر گالن به مبلغ ۱۲۰/۰۰۰ تومان ارائه میگردد.
Permanent link to this article: http://peg-co.com/home/%d9%85%d8%a7%db%8c%d8%b9-%da%a9%d8%a7%d9%87%d9%86%d8%af%d9%87-%d9%85%d9%82%d8%a7%d9%88%d9%85%d8%aa-%da%86%d8%a7%d9%87-%d8%a7%d8%b1%d8%aa/
مقدمه:
صاعقه عبارتست از یک تخلیه الکترواستاتیکی با منشأ اتمسفری بین ابر و زمین که شامل یک یا چند ضربه بازگشتی باشد.
این تخلیه به نقطه ای از زمین یا اشیاء روی آن اصابت کرده و موجب تغییرات فیزیکی قابل توجه در نقطه اصابت می شود.
نحوه شکل گیری صاعقه:
توفان-تندر (Thunderstorm) می تواند با حرکت و فعالیت جوی سبب جابجایی و متراکم شدن بارهای الکتریکی(غالبا منفی) در توده های خاصی از ابرها شود.
زمانی که یک ابر (Thundercloud)دارای بار الکتریکی زیادی می شود، حرکت این ابر در هوا موجب القاء یک بار الکتریکی با پلاریته مخالف (غالبا مثبت) بر روی سطح زمین می شود.
اختلاف پتانسیل میان زمین و ابر سبب ایجاد یک میدان الکتریکی قوی می شود.
برای حفاظت ساختمان ها و تاسیسات در مقابل صاعقه نیاز به یک سیستم صاعقه گیر است .
این سیستم در واقع صاعقه را گرفته و جریان صاعقه را از مسیری امن به زمین منتقل کند.
در بین ساختمان هایی که نیاز به سیستم صاعقه گیر دارند می توان ساختمان های مسکونی و فضاهای باز عمومی مورد استفاده مردم و ساختمان هایی که خطر نشت مواد آلوده کننده باشند را نام برد.
لوازم صاعقه گیر یاتجهیزات جانبی صاعقه گیر عبارتند از:
۱-میله اصلی یا نوک صاعقه گیر
۲- پایه نگهدارنده صاعقه گیر
۳- دکل صاعقه گیر
۴- کلمپ اتصال هادی نزولی به صاعقه گیر
۵- کلمپ اتصال پایه صاعقه گیر به دکل صاعقه گیر
۶- کانتر صاعقه گیر
۷- هادی نزولی صاعقه گیر
۸-تست باکس ارت
۹- بست اتصال هادی نزولی به دیوار
لوازم صاعقه گیر می بایست برابر با استانداردهای بین المللی و معتبر جهانی همچون NFC17-102, IEC 61024 و UNE باشند .
Permanent link to this article: http://peg-co.com/home/%d9%84%d9%88%d8%a7%d8%b2%d9%85-%d8%b5%d8%a7%d8%b9%d9%82%d9%87-%da%af%db%8c%d8%b1/
Permanent link to this article: http://peg-co.com/home/%d8%b1%d9%88%d8%b4-%da%a9%d8%a7%d9%87%d8%b4-%d9%85%d9%82%d8%a7%d9%88%d9%85%d8%aa-%d8%b2%d9%85%db%8c%d9%86/
مزایای شبکه برق با کابل فاصله دار
مقدمه:
در شبکه کابل هوایی فاصله دار، هادی های روکش دار سه لایه ای در سه راس فاصله نگهدارهای عایقی که به شکل لوزی هستند بسته می شوند.
از راس بالایی فاصله نگهدارها یک سیم فولادی به عنوان سیم نگهدارنده عبور می کند وظیفه سیم نگهدارنده تحمل نیروی وزن می باشد.
این سیم خط را در مقابل صاعقه نیز حفاظت می نماید و بدین ترتیب مشکلات شبکه های هادی روکش دار مانند لزوم به کارگیری سیم گارد مجزا ، شاخک های هوایی قوس و یا لخت نمودن هادی در محل اتصال به مقره به طور کامل رفع می شود.
فاصله نگهدارها علاوه بر نصب به کراس آرم در سر تیرها در فواصل حدود ده متری در بین اسپن ها نیز قرار می گیرد.
برای درک بهتر از مزایای شبکه های کابل فاصله دار، ویژگی های این شبکه را با سه شبکه هوایی لخت و کابل خودنگهدار فشار متوسط و هادی روکش دار را بررسی میکنیم.
مزایای شبکه کابل فاصله دار نسبت به شبکه های هادی لخت عبارت است از :
۱- باند حریم کمتر به دلیل فاصله ۳۰ سانتی متری در ۳۳ کیلولت بین دو فاز کناری و فشرده شدن خط
۲- حذف مقره
۳- قیمت کمتر نسبت به شبکه با هادی لخت در طی دوره بهره برداری به دلیل کاهش خسارت خاموشی.
۴- کاهش هزینه های بهره برداری به علت نرخ عیب کمتر
۵- افزایش امکان حفاظت اشخاص از برق گرفتگی
۶- قطعی برق کمتر و کاهش انرژی توزیع نشده
۷- کاهش قطع درختان و جلوگیری از مرگ و میر پرندگان و حیوانات
۸- استفاده از هادی های تمام آلومینیوم ( ارزان تر و قابل تولید در داخل کشور)
مزایای کابل های فاصله دار نسبت به کابل های خودنگهدار فشار متوسط عبارت اند از :
۱- عیب یابی کابل های خودنگهدار بدلیل پیچیده شدن فازها در هم بسیار دشوار و تعمیرات آن مشکل است.
۲- هزینه احداث آن ها ۶۰% شبکه با کابل های خودنگهدار فشار متوسط معادل می باشد.
۳- انشعابگیری و اتصال ترانس ها در شبکه کابل فاصله دار بسیار راحت تر شده است.
۴- کابل های فاصله دار سبک تر از کابل های خودنگهدار هستند و در نتیجه قدرت پایه ها کمتر خواهد بود.
مزایای شبکه کابل فاصله دار نسبت به هادی های روکشدار فشار متوسط عبارتند از :
۱- عدم نیاز به تجهیزات اضافی حفاظت در مقابل صاعقه
۲- احتمال کمتر پاره شدن هادی و افتادن آن بر روی زمین
مزایای شبکه برق با کابل فاصله دار
Permanent link to this article: http://peg-co.com/home/%d9%85%d8%b2%d8%a7%db%8c%d8%a7%db%8c-%d8%b4%d8%a8%da%a9%d9%87-%d8%a8%d8%b1%d9%82-%d8%a8%d8%a7-%da%a9%d8%a7%d8%a8%d9%84-%d9%81%d8%a7%d8%b5%d9%84%d9%87-%d8%af%d8%a7%d8%b1/
برای مشاوره و استعلام قیمت روزهای تعطیل هم پاسخگوی تماس های شما هستیم
مديريت وبسايت بهروز عليخانی
