مقدمه:

صاعقه گیر شبکه برق:

در شبکه های هوایی توزیع برق بخصوص در مناطق کوهستانی لازم است جهت محافظت خط در فواصل چندگانه از سیستم برقگیر و صاعقه گیر استفاده نمود.

در محلهای نصب صاعقه گیر لازم است چاه ارت حفر شود و صاعقه گیر با سیم مسی با حداقل سطح مقطع ۵۰ به چاه ارت مذکور اتصال یابد.

شبکه توزیع برق چیست؟

سیستم های توزیع نیروی برق برحسب تعداد سیم ها به تک فاز دو سیم، تک فاز سه سیم، سه فاز سه سیم، سه فاز چهار سیم و غیره تقسیم می شوند.

علاوه بر این سیستم های توزیع نیروی برق برحسب چگونگی اتصال الکتریکی به زمین به ترتیب زیر تقسیم بندی می شوند:

۱- سیستم توزیع نیروی برق زمین شده، که یک نقطه سیستم توزیع، معمولاً نقطه خنثی سیستم مستقیما یعنی بدون اینکه امپدانس قابل توجه ای در سر راه آن قرار داده شود، به زمین وصل می شود.

 اگر به جای نقطه خنثی سیستم، یک فاز به زمین وصل شود در صورت اتصالی یکی از فازها به زمین، ولتاژ یا سایر فازها نسبت به زمین برابر ولتاژ بین فازهاست.

۲- سیستم توزیع نیروی برق زمین نشده، که هیچ نقطه ای از سیستم زمین نشده یا نقطه ای از آن معمولاً نقطه خنثی، از طریق امپدانس محدود کننده جریان اتصالی زمین، به زمین وصل شده است.

در سیستم زمین نشده، در صورت اتصالی یکی از فازها به زمین، ولتاژ سایر فازها نسبت به زمین، برابر ولتاژ بین فاز-فاز است.

به طور کلی سه نوع سیستم توزیع نیرو به شرح زیر معمول است.

الف) سیستم توزیع فشار ضعیف سه فاز نول و یا یک فاز و نول منشعب شده از آن که مرکز ستاره آن (طرف ثانویه ترانسفورماتور) مستقیما به زمین وصل بوده و بدنه های هادی تاسیسات الکتریکی از طریق هادی های حفاظتی به آن نقطه متصل می شوند.

فروش ویژه صاعقه گیر اذرخش

سیستم T.N

این سیستم خود دارای سه حالت گوناگون به شرح زیر می باشد:

الف)۱-هادی های خنثی و حفاظتی در تمام سیستم مجزا از یکدیگر می باشد

هادی خنثی: آبی روشن

هادی حفاظتی: سبز – زرد

الف)۲- هادی های خنثی و حفاظتی در قسمتی از تاسیسات توام می باشند

هادی خنثی: آبی- روشن

هادی حفاظتی: سبز – زرد

الف)۳- هادی خنثی و حفاظتی در تمام سیستم یکی است

هادی توام حفاظتی و خنثی سبز- زرد یا آبی روشن با علامت گذاری سبز- زرد

فروش ویژه صاعقه گیر اذرخش

سیستم T.T

ب) سیستم توزیع فشار ضعیف سه فاز و خنثی و یا یک فاز و خنثی منشعب شده از آن که مرکز ستاره ترانسفورماتور مستقیماً به زمین وصل بوده و بدنه هادی لوازم و تاسیسات الکتریکی مستقل از اتصال زمین سیستم به زمین متصل می شود.

هادی خنثی: آبی- روشن

هادی حفاظتی: سبز – زرد

سیستم I.T

ج) سیستم توزیع فشار ضعیف سه فاز و خنثی و یا یک فاز و خنثی منشعب از آن که مرکز ستاره ترانسفورماتور توسط یک امپدانس یا اصلا به زمین وصل نمی شود(نسبت زمین عایق است) و بدنه های هادی تاسیسات الکتریکی جداگانه به زمین وصل می شوند.

هادی خنثی در صورتیکه وجود داشته باشد، آبی روشن

هادی حفاظتی: سبز- زرد

یادآوری:

مفهوم حروف اختصاری به کار رفته در مورد سیستم های توزیع نیرو به ترتیب زیر می باشد:

حروف اول (سمت چپ) تعیین کننده نوع رابطه سیستم توزیع نیرو با زمین می باشد:

T: یک نقطه از سیستم مستقیماً به زمین وصل شده است.

I: همه قسمت های برق دار نسبت به زمین عایق بوده و یا یک نقطه از سیستم از طریق امپدانسی به زمین وصل شده است.

حروف دوم (سمت راست) تعیین کننده نوع رابطه بدنه های هادی تاسیات الکتریکی با زمین می باشد.

:T بدنه های هادی از نظر الکتریکی به طور مستقیم از اتصال زمین هر نقطه ای از سیستم نیرو به زمین وصل شده است.

N: بدنه های هادی از نظر الکتریکی به طور مستقیم به نقطه زمین شده سیستم نیرو وصل شده است.

(در سیستم های جریان متناوب و نقطه زمین شده معمولاً نقطه خنثی می باشد).

ماده ۱-

از انواع سیستم های گفته شده در بالا استفاده از سیستم اتصال زمین ردیف (الف) (سیستم نوع T.N) در کارگاه ها الزامی می باشد.

مگر آنکه نحوه کارکارگر و استفاده از سیستم های ردیف (ب) یا (ج) (سیستم نوع T.T یا I.T) را ضروری نماید.

و یا در موارد مخصوصی که ممکن است لازم باشد از روش های ایمنی دیگر مانند هم پتاسیل کردن یا عایق نمودن یا روش های دیگری که ذکر نشده است استفاده گردد.

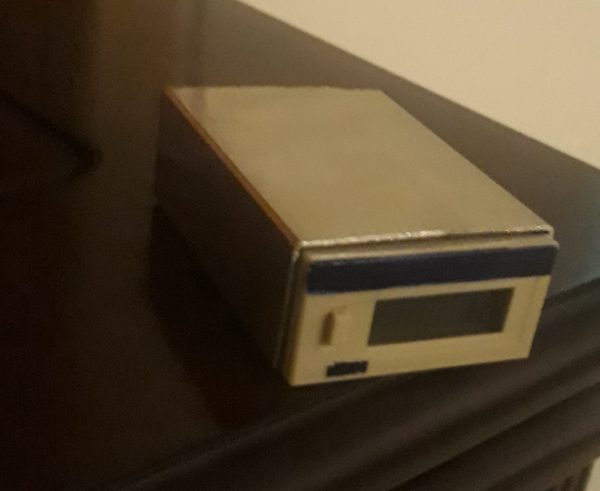

کانتر صاعقه گیر ایرانی

کانتر صاعقه گیر ساخت ایران

ترمز اضطراری یا ایمنی آسانسور تجهیزی است که روی یوک کابین آسانسور نصب می‌شود.

هرگاه سرعت آسانسور از حد تعریف شده برای آن بیشتر شود، ترمز اضطراری توسط یک سیستم که مانند پدال خودرو عمل می‌کند فعال می‌شود و کابین را متوقف می‌کند.

بالاتر رفتن سرعت آسانسور از نظر حد تعریف شده برای آن، معنای سقوط کابین را برای ترمز ایمنی دارد و وظیفه ترمز ایمنی جلوگیری از سقوط کابین است.

اختراع ترمز ایمنی آسانسور یا پاراشوت نقطه شروعی برای کاربرد آسانسور در ساختمان های بلند مرتبه محسوب می‌شود که عملکرد آن، مانع از سقوط آزاد کابین می‌شود و ایمنی و سلامت مسافرین را تضمین می‌کند.

از زمان اختراع پاراشوت تاکنون، تحولات و ابداعات زیادی برای ایمنی هرچه بیشتر این وسیله مهم صورت گرفته است که از نوع پیشرفته آن می‌توان به پاراشوت با هدایت کننده انعطاف پذیر گیره ای و سیستم تدریجی (wedgematic) اشاره کرد.

صاعقه گیر آذرخش

اغلب ترمز های ایمنی آسانسور (پاراشوت) به شرح زیر می باشد:

الف) دو کفشک ترمز متحرک

ب) یک کفشک ترمز ثابت و یک رولر

ج) یک کفشک ترمز ثابت و دو رولر

کفشک های ترمز به طور همزمان حرکت می‌کنند تا به یک یا چند قطعه مشخص متصل شوند.

نیروی ترمز از طریق اصطکاک بین سطح کفشک‌های ترمز و ریل راهنما ایجاد می‌شود.

طبق استاندارد شتاب کند شونده در پاراشوت‌های تدریجی باید بین g2/0تا g1 باشد،

دلیل آن این است که شوک کمتری در اثر ترمز به کابین و مسافرین وارد می‌گردد.

وقتی شتاب کند شونده بیشتراز g1 باشد، عمل ترمز سریع اتفاق افتاده است.

در این صورت باعث ایجاد شوک ناشی از توقف سریع کابین به مسافرین می‌شود.

هنگامی که کمتر از g2/0 باشد نیروی کمی به ریل راهنما وارد می‌شود.

در این صورت کابین مسافت بیشتری بر روی ریل راهنما می‌لغزد.

حتی ممکن است به علت نا کافی بودن نیروی ترمز به کف چاهک آسانسور برخورد نماید.

صاعقه گیر آذرخش

فروش ویژه صاعقه گیر اذرخش

پوشش حفاظتی صاعقه گیر liva

صاعقه گیر لیوا (liva) ساخت کشور ترکیه میباشد.

شعاع حفاظتی آن در انواع مدلهای موجود در بازار بشرح زیر میباشد.

۱-حداکثر شعاع حفاظت ۶۴ متر (مدل LIVA 040)،

۲-حداکثر شعاع حفاظت ۷۹ متر (مدل LIVA 070)،

۳-حداکثر شعاع حفاظت ۱۰۵ متر (مدل LIVA 125)،

۴-حداکثر شعاع حفاظت ۱۲۰ متر (مدل LIVA 175)،

۵-حداکثر شعاع حفاظت ۱۳۵ متر (مدل LIVA 210)،

۶-حداکثر شعاع حفاظت ۱۵۰ متر (مدل LIVA 250)،

صاعقه گیر لیوا از نوع الکترونیکی خازنی اکتیو میباشد.

این صاعقه گیر دارای قیمت پایین تری نسبت به رقبای اروپایی است.

چنانچه دنبال صاعقه گیری استاندارد و با قیمتی پایین تر از این صاعقه گیر باشیم صاعقه گیر پسیو ایرانی آذرخش را میتوان انتخاب کرد.

 مقدمه:

خطوط هوائی انتقال انرژی به علت داشتن مسیرهای طولانی و قرارگرفتن در محیط آزاد ، دائماً تحت تأثیر شرایط جوی محیط اطراف خود قرار دارند .

گاهی این شرایط می توانند موجبات بروز اشکال در کار خطوط انتقال و در نتیجه بروز اختلال در شبکه را فراهم کنند .

بنابراین جهت تداوم کار شبکه و عدم خروج خط لازم است تا حد امکان از وقوع این اشکالات جلوگیری نمود.

یکی از عوامل مهم جوی که همواره تداوم برقرسانی خطوط انتقال را تهدید می کند صاعقه است .

به دلیل بلند بودن ارتفاع برجهای انتقال نیرو و بعضاً پهن بودن سر دکلها احتمال برخورد صاعقه با برج و هادیهای خطوط انتقال بسیار بیشتر از احتمال برخورد صاعقه با زمین مجاور آن می باشد .

خصوصاً در قسمتهائی که خط انتقال از مناطق دشت و هموار عبور می کند به علت نبودن عوارض مرتقع دیگر ، احتمال برخورد صاعقه با شبکه انتقال باز هم بیشتر می شود.

لذا بایستی پس از اصابت صاعقه به سیستم انتقال نیرو ، با ایجاد مسیرهای مناسب جریان به طریقی از اثرات بعدی آن جلوگیری بعمل آورد .

کاربرد سیم گارد در خطوط انتقال:

وظیفه اصلی سیم گارد که در بالای برج و در ارتباط فیزیکی با بدنه آن نصب می گردد حفاظت سیستم انتقال انرژی در مقابل اصابت مستقیم صاعقه به سیم هادی و ولتاژ القائی در هادیها در اثر اصابت صاعقه به زمین اطراف خط می باشد .

صاعقه به دو نحو ممکن است باعث خروج خطوط انتقال از شبکه شود:

۱- اصابت به گارد و ظهور اصافه ولتاژهای بزرگ در برج و گارد و عدم تحمل مقره ها که به این حالت Back Flash over اطلاق می شود . این حالت در جریانهای صاعقه بالا به وجود می آید. پایین آوردن مقاومت زمین به مقدار بسیار زیادی در کاهش این پدیده موثر است.

۲- اصابت صاعقه به سیم فاز به علت عدم توانایی گارد در حفاظت و ظهور اضافه ولتاژهای بزرگ که به آن Sheild Failure اطلاق می شود. این موضوع معمولا در جریانهای پایینتر صاعقه رخ می دهد.

قرار دان برقگیر بین خط انتقال و برج می تواند به کاهش خروج خط و اتصال کوتاه در پست در این حالت بسیار موثر تر باشد.

 سیم گارد طوری نصب می گردد که زاویه حفاظت مناسبی برای هادیهای خط فراهم آورد .

در صورتی که این زاویه نتواند توسط یک سیم تأمین شود دو سیم محافظ کشیده می شود .

سیم گارد مستقیماً به برج متصل می شود و بدین ترتیب جریانهای ناشی از تخلیه جوی و رعد و برق را به زمین منتقل می کند .

از طرفی سیم گارد وظیفه انتقال جریانهای اتصال کوتاه به زمین را هم عهده دار بوده و از لحاظ مکانیکی نیز بایستی مقاومت کششی مناسب را دارا باشد .

مقدمه:

جهت اتصال هادی به شینه و سایر محل‌های اتصال از کابلشو و جهت اتصال دو سیم هادی به یکدیگر از دوراهه استفاده میگردد.

کابلشو بی متال:

به منظور اتصال کابل های آلومیینومی به تجهیزات مسی (شینه ها و بوشینگ ها) از اتصالات بیمتال کابل (کابلشو بیمتال / رابط بی متال) استفاده می گردد.

در صورت استفاده از اتصالات تمام مس در این نوع اتصالات، پدیده گالوانیک بین دو فلز غیر همجنس رخ داده که منجر به شکست اتصال در آن نقطه می گردد.

در صورتی که در کابلشو و رابط بیمتال تولیدی از طریق جوش اصطکاکی، اتصال به اندازه ای قوی است که شکستی در محل تلاقی دو فلز صورت نمی گیرد.

همانگونه که توضیح داده شد برای اتصال کابل‌های آلومینیوم به شینه مسی از کابلشوبی متال آلومینیوم – مس استفاده می‌شود.

کابلشوهای مسی از لوله مسی بدون درز با خلوص ۹۹. ۵ % و بر اساس استاندارد DIN ۴۶۲۳۵ و کابلشوهای آلومینیومی از لوله آلومینیومی با مشخصات فوق و بر اساس استاندارد DIN ۴۸۲۰۱ در سایزهای مختلف از ۶mm۲ تا ۱۰۰۰mm۲ تولید می‌شوند.

که در اثر پرس هیچگونه ترک یا شکاف مویی د. رآن‌ها ایجاد نمی‌گردد.

صاعقه گیر آذرخش

انواع کابلشوهای مفصل به شرح زیر است:

– کابلشو مسی استاندارد

– کابلشو مسی دوسوراخه

– کابلشو مسی زاویه دار

– کابلشو آلومینیومی

– کابلشو بی متال

– کابلشو ارت

-کابلشو کلاته

صاعقه گیر آذرخش

کابلشوهای دوفلزی، برای جلوگیری از ارتباط مستقیم هادی آلومینیومی به شین مسی بکار می روند.

بطور کلی دو نوع کابلشوی دو فلزی رایج است:

در نوع اول ، فصل مشترک مس – آلومینیوم در بخش کف های کابلشو قرار میگیرد.

در حالیکه در نوع دوم این بخش در قسمت لول های کابلشو است.

نتایج حاصل از آزمون پیرشدگی الکتریکی نشان می دهد در حالی که در ابتدای نصب دونوع کابلشو، مقاومت اتصال و مقاومت کلی تقریباٌ یکسان است ولی پایداری الکتریکی کابلشوی نوع اول مناسب نمی باشد.

در کابلشوی نوع اول ، برای جبران تفاوت هدایت الکتریکی ، مساحت بخش کفه ای کابلشو افزایش داده شده است.

با اینحال پایداری مقاومت کابلشوی نوع اول قابل قبول نیست. فصل مشترک مس- آلومینیوم در کابلشوی نوع اول، به دلیل مسائلی از قبیل حضور عیوب ناشی از فورج و پیچیدگی فصل مشترک استعداد بالاتری برای تشکیل فازهای بین فلزی دارد و بیشترین دمای کابلشوی نوع اول در نزدیکی فصل مشترک مس- آلومینیوم است ، در حالی که در نوع دوم این طور نیست.

صاعقه گیر آذرخش

در کابلشوی نوع اول پس از نصب، بین بخش آلومینیومی کابلشو و شین مسی اتصال و ارتباط برقرار می شود که این امرمغایر با اهداف کاربرد دوفلزی ها است و خود باعث بروز مشکلات ناشی از خوردگی گالوانیک خواهد گردید.

اگرچه دو نوع کابلشو در ابتدا شرایطی کاملاً یکسان دارند ، اما در حین سرویس دهی و با بررسیهای انجام شده ( ریزساختاری و شبیه سازی توزیع دمایی) کابلشوی نوع اول در مقایسه با کابلشوی نوع دوم به سرعت تخریب میشود.

وباعث افزایش تلفات می گردد. بعبارت دیگر، پایداری اتصال در کابلشوی نوع دوم بسیار بیشتر از نوع اول می باشد.

صاعقه گیر آذرخش

مقدمه:

خانه هوشمند یک فناوری نوظهور و در حال گسترش است.

خانه هوشمند در پایین‌ترین سطح خود می‌تواند به همهٔ خدماتی اشاره داشته باشد که بدون دخالت صاحب‌خانه عملی را در محیط خانه اجرا می‌کند.

در گام اول برای یک خانه هوشمند، همه ی کنترل هایی موجود تبدیل به یک کنترل می شود.

تقریبا همه ما به نوعی از هوشمندسازی در فعالیت های روزمره استفاده می کنیم.

درهای اتوماتیک پارکینگ ها، ساعت های زنگ دار، تایمر اجاق گاز و ریموت کنترل ها و…

اما وقتی صحبت از خانه هوشمند می کنیم منظورمان چیزی بیشتر از این هاست.

یک خانه هوشمند به زبان ساده، خانه یا ساختمان مدرنی است که ساکنین خانه می توانند تجهیزات و دستگاه های الکترونیکی آن را به صورت یکپارچه و از راه دور و معمولا از طریق اپلیکیشن موبایل و تنها با یک فرمان ساده کنترل کنند.

خانه هوشمند به جای تمام دستگاه هایی که در منزل شما جداگانه کار می کنند، یک کنترل کننده مرکزی دارد که تمام کارها را هدایت می کند.

این دستگاه مرکزی اطلاعات را از دستگاه های موجود در خانه دریافت و همه چیز را در خانه کنترل و فرمان صادر می کند.

تقریبا هر دستگاهی در خانه که با برق کار کند می تواند تحت کنترل قرار گیرد.

مزایای سیستم خانه هوشمند وایرلس:

امروزه امکان هوشمند سازی ساختمان به صورت وایرلس(بی سیم) و بدون نیاز به هرگونه کابل کشی و سیم کشی مهیا شده است.

این روش هوشمند سازی دارای مزایای متعددی است. از جمله:

۱-امکان نصب سیستم بر روی بستر سنتی بدون نیاز به تخریب و کابل کشی:

با استفاده از هوشمند سازی بیسیم شما میتوانید ظاهر سنتی منزل و یا محل کار خود را حفظ کرده و بدون نیاز به حذف کلیدهای روشنایی ، با استفاده از ماژول و یا کلیدهای تاچ هوشمند که درمحل کلید های قبل قابل نصب هستند خانه خود را هوشمند کنید .توجه نمایید که در سیستم های هوشمند قدیمی عدم وجود کلیدهای روشنایی مشکلات زیادی را برای استفاده کنندگان بوجود می آورد.

۲-امکان نصب تجهیزات جدید حتی پس از نصب و راه اندازی:

یکی دیگر از مزایای استفاده از ساختمان هوشمند بی سیم امکان اضافه کردن تجهیزات هوشمند در هر زمان پس از نصب است شما میتوانید با حداقل سیستم هوشمند مثلا فقط با هوشمند سازی لامپ ها شروع کرده ، سپس تجهیزات را ارتقا داده و سایر تجهیزات الکترونیکی منزل خود را نیزهوشمند نمایید.

۳-حذف هزینه های کابل کشی و سیم کشی:

با استفاده از ساختمان هوشمند بی سیم هزینه های ناشی از کابل کشی و سیم کشی کاهش یافته و در نتیجه با هزینه کمتری می توانید منزل یا محل کار خود را به یک ساختمان هوشمند تبدیل کنید.

۴-نصب آسان:

با استفاده هوشمندسازی بی سیم می توانید در حداقل زمان (حتی در مدت زمان یک روز) ساختمان خود را به یک ساختمان هوشمند تبدیل نمایید.

۵-کارایی و عملکرد سیستم سنتی در هنگام وجود اشکال:

چنانچه سیستم به هر دلیلی عمل نکند، سیستم شما مختل نشده و میتوانید به صورت سنتی روال روزمره زندگی خود را داشته باشید ولی در سیستم های کابل کشی اگر بخشی از مدار یا رله ها به مشکل داشته باشندعملا شما هیچ یک از سیستم ها را در اختیار نداشته حتی ممکن است سیستم با اختلال مواجه شود.

۶-امکان جا به جایی سیستم هوشمند:

در ساختمان هوشمند بی سیم به دلیل این که کلیه تجهیزات به صورت وایرلس نصب شده اند این امکان فراهم شده است که با تغییر محل زندگی خود سیستم هوشمند منزل را هم به مکان جدید انتقال دهید.

مقدمه:

کابل های فرمان  ( کابل کنترل ) به منظور انتقال:

– سیگنالهای آنالوگ:

(بعنوان مثال جریان‌های عبوری از خط و یا سایر تجهیزات و ولتاژ نقاط مختلف پست)

– و سیگنال‌های دیجیتال:

(بعنوان مثال باز یا بسته کردن کلیدها و فرمان‌های مربوطه)بکار می‌روند.

این سیگنال ها با هدف کنترل و اندازه‌گیری (باز و بسته کردن خط و… اندازه‌گیری جریان، توان، انرژی و…) و حفاظت در نقاط مختلف پست مورد استفاده قرار می‌گیرند.

کابل‌های فرمان ( کابل کنترل ) معمولاً با سیگنال هایی با ولتاژ و جریان پایین و در نتیجه قدرت کم سر و کار دارند.

جهت بالا رفتن دقت عملکرد تجهیزات اندازه‌گیری و کنترل باید میزان اعوجاج و اختلاف بین ورودی و خروجی کابل فرمان حداقل گردد.

فروش ویژه صاعقه گیر اذرخش

کابل های فرمان  به دو گروه زیر تقسیم می گردند :

۱-کابل فرمان افشان بدون شیلد

 کابلهای فرمان افشان بدون شیلد ، برای اتصال اجزاء دستگاه های مورد استفاده در خطوط تولید ، شامل ماشین افزار و تجهیزات حمل و نقل مکانیکی مناسب هستند .

اتصال مستقیم این کابل ها به برق اصلی مجاز است .

این کابل ها برای استفاده در داخل ساختمان و جایی که دمای محیط بین ۵+ تا ۴۰+ درجه سانتیگراد باشد طراحی شده اند .

فروش ویژه صاعقه گیر اذرخش

۲-کابل فرمان افشان شیلد دار

کابل های فرمان افشان شیلد دار ، برای اتصال اجزاء دستگاه های مورد استفاده در خطوط تولید ، شامل ماشین افزار و تجهیزات حمل و نقل مکانیکی مناسب هستند .

اتصال مستقیم این کابل ها به برق اصلی مجاز است .

خمش مستمر کابل های شیلد دار مجاز نیست .

اگر درحین به کارگیری این کابل ها لزومی به حرکت آنها نباشد نصب در کانال ها ، سینی ها و غیره توصیه می گردد .

به کارگیری این کابل ها در مکان هایی که حد متعارفی از تداخل میدان مغناطیسی وجود داشته باشد پیشنهاد می گردد .

این کابل ها برای استفاده در داخل ساختمان و جایی که دمای محیط بین ۵+ تا ۴۰+ درجه سانتیگراد باشد طراحی شده اند .

فروش ویژه صاعقه گیر اذرخش

صاعقه گیر آذرخش

باندینگ و گراندینگ در ساختمان­های تجاری، صنعتی و سازمانی دارای اهمینت بسیار می باشد.

در ماشین های الکتریکی مدار گراندینگ یا نول ماشین­ها باید یک مسیر برگشت موثر از ماشین الکتریکی به منبع توان را به منظور درست کارکردن داشته باشند.

علاوه بر این، عناصر فلزی بدون جریان الکتریکی در یک مجموعه، مانند:

کابین­های تجهیزات،

تابلو های برق­،

و ساختارهای فولادی،

باید به صورت الکتریکی بهم متصل شوند تا پتانسیل ولتاژ نتواند بین آن­ها وجود داشته باشد.

مزایای استفاده از این طرح برای صاحبان ساختمان­ها عبارتند از:

حداکثر حفاظت تجهیزات، حذف ولتاژ الکتریکی و خطر برق گرفتگی ، افزایش زمان کار تجهیزات به علت کاهش عیب و خرابی آنها در آنها، و کاهش هزینه ­ها از طریق جلوگیری از رفع عیب و عیب یابی گران قیمت ماشین های الکتریکی.

با این حال، واژه­هایی مانند “باندینگ”، “گراندینگ” و “ارتینگ” در شرایط خاص جا به جا یا اشتباه گرفته می­شوند و  می­توانند مشکلاتی بوجود آورد.

ارتینگ، اتصال یک سیستم فلزی که باندینگ یا هم بندی شده به زمین است، که معمولا از طریق میله­ های زمین یا سایر الکترودهای زمینی مناسب انجام می­شود.

NEC ارتینگ تجهیزات را از طریق میله­ های زمین ایزوله به عنوان گراندینگ تجهیزات، ممنوع می­کند.

با این وجود، برخی از تولیدکنندگان دستگاه­های حساس این دستورالعمل را در راهنماهای نصب خود ترویج می­کنند،

تا تماس­های خدماتی که با خطاهای دستگاه و راه­اندازی مجدد انجام می­شود را کاهش دهند.

صاعقه گیر آذرخش

باندینگ / گراندینگ در برابر ارتینگ

اتصالات ایزوله به زمین برای بهره­ برداری ماشین‌های حساس نیاز نیست.

زمانیکه باندیگ / گراندینگ و ارتینگ تجهیزات اشتباه گرفته می­شوند، مشکلاتی نمایان می شود.

در ایلات متحده، عبارت “گراندینگ” برای اشاره به حداقل پنج سیستم مرتبط از جمله:

نوع سیستم.

این موضوع به روش هایی اشاره دارد که توسط آن­ها روابط ولتاژ منبع توان برقرار می­شوند.

منابع قدرت به چهار دسته کلی تقسیم می­شوند:

ترانسفورماتورها، ژنراتورها، تاسیسات برق، و مبدل­های قدرت استاتیک. این سیستم­ها می­توانند به صورت Y یا Δ پیکربندی شوند.

و وسایلی که توسط آن­ها، این سیستم­ها با سیستم زمین اتصال پیدا می­کنند، نوع سیستم را مشخص می­کند.

رایج­ترین نوع سیستم ۳-فاز، Y زمین شده به شکل مستقیم یا صلبی(slolidly) است.

که با اتصال یک هادی مجاز مناسب از ترمینال X0 منبع (معمولا یک ترانسفورماتور) به سیستم زمین، ایجاد می­شود.

گراندینگ (باندینگ) تجهیزات

بهترین روش گراندینگ تجهیزات این است که یک هادی گراندینگ با اندازه مناسب را در طول مسیر مشابه توان و هادی­های خنثی، از منبع تا دستگاه قرار داد.

NEC اجازه استفاده از لوله­های فلزی و سایر جایگزین­ها را نمی­دهد، اما برخی کارشناسان صنعت معتقدند که این سیستم­ها کمتر موثر هستند و باید اجتناب شوند.

الکترود گراندینگ (ارتینگ).

این عبارت به روشی اشاره دارد که توسط آن مجموعه سیستم گراندینگ به زمین متصل و ارجاع داده می شود.

رایج­ترین الکترود گراندینگ برای مجموعه ­های کوچک یک میله فلزی زمین است،

اما سیستم ارتینگ برای ساختمان­های بزرگ باید  دقیق­تر باشد و شامل روش هایی باشد که توسط آن­ها این سیستم­ها به طور منظم بررسی و آزمایش شوند.

یک سیستم الکترود گراندینگ که در زمین دفن می­شود یا در داخل بتن فرو می­رود و سپس فراموش می­شود،

به این دلیل که در ساختمان­های قدیمی، الکترودهای گراندینگ پوسیده شده و از بین می­روند، اغلب منجر به افزایش مشکلات می­شود.

صاعقه گیر آذرخش

جلوگیری از آذرخش:

برخی مجموعه­ها از صاعقه گیر برای دور کردن ضربه­ های آذرخش از تجهیزات قدرت استفاده می­کنند.

اما این ادوات اغلب طوری به سیستم گراندینگ متصل می­شوند که اثر برعکس دارند – ناخواسته انرژی ناشی از آذرخش را به ساختار فولادی مجموعه، سیسم­پیچ­های ولتاژ ضعیف ترانسفورماتور، و سپس، بارهای حساس ساختمان می­آورند.

مرجع-سیگنال گراندینگ:

دستگاه­های حساس الکترونیکی به سیستم گراندیگ برای مرجع سیگنال­های کم-قدرت تکیه می­کنند.

بنابراین، اغلب لازم است تا مسیرهای چندگانه گراندینگ فراهم شود، نه اینکه به یک هادی گراندینگ تکی بین منبع توان و بار حساس تکیه کنیم.

این امر تضمین می­کند که ولتاژهای جعلی روی سیستم گراندینگ بسیار پایین­تر از سطحی که در آن ممکن است با سیگنال­های حساس مرجع دستگاه اشتباه گرفته شوند، حفظ می­شوند.

بهترین راهنما برای سیگنال مرجع گراندینگ ، استاندارد ۱۱۰۰-۲۰۰۶ IEEE است،

توجه داشته باشید که ارتینگ برای کارکرد صحیح دستگاه لازم نیست.

به عنوان مثال :

هواپیماهای مدرن با کامپیوترها و ادوات الکترونیکی حساس تجهیز می­شوند که به درستی بدون اتصال به زمین کار می­کنند.

آن­ها بر یک سیستم فلزی بهم پیوسته تکیه می کنند که  – چارچوی هواپیما، پوسته، سازه­های پشتیبانی، محل عبور سیم­ها، و هادی­های گراندینگ – به عنوان مرجع زمین ساخته می­شود.

اگر در این سیستم بهم پیوسته، ولتاژ نسبت به زمین افزایش یابد، تمام دستگاه­های آن یک افزایش ولتاژ را با هم تجربه می­کنند.

نتیجه خالص این است که دستگاه­ها هیچ اختلاف پتانسیلی نسبت به یکدیگر نمی­بینند.

هنگامی که هواپیما به زمین می شیند، هرگونه پتانسیل ولتاژی بین هواپیما و زمین باید از طریق یک الکترود که از رزین لاستیک می­گذرد، تخلیه شود.

صاعقه گیر آذرخش
