برقگیر ساختمان اکتیو اذرخش

برقگیر ساختمان اکتیو اذرخش



برقگیر ساختمان اکتیو اذرخش



برقگیر ساختمان اکتیو اذرخش

مشخصات صاعقه گیر پسیو آذرخش:

میله صاعقه گیر چند شاخه با زاویه مناسب جهت پوشش بیشتر

پایه استینلس استیل ضد زنگAISI 304

دارای کلمپ دوقلو مخصوص سیم یا تسمه به صاعقه گیر

دارای حداکثر سطح پوشش در مقابل اصابت صاعقه

دارای قیمتی بمراتب پایین تر از مدل های مشابه خارجی

دارای قطر مفید ۲۲ میلیمتر جهت دفع پر قدرت ترین صاعقه ها(۱۰۰ کیلو آمپر به بالا)

مطابق با استاندارد IEC 62305

 دارای طول۲٫۳۰M


برقگیر ساختمان اکتیو اذرخش

صاعقه گیر اکتیو آذرخش۲۵:

صاعقه گیر فوق محصول این شرکت میباشد و با توجه به ساختار آن در محدوده زمانی ΔΤ۲۵ کار میکند.

این صاعقه گیر با توجه به نوع عملکرد(ESE) از شعاع پوشش حفاظتی وسیعی در مقابل اصابت صاعقه برخوردار است.

صاعقه گیر اذرخش ار نوع اکتیو خودکفا بوده و جهت کار نیاز به منبع تغذیه ندارد.

شعاع پوشش حداکثری این صاعقه گیر ۷۵ متر میباشد.

برای پوشش بیشتر لازم است از صاعقه گیرهای آذرخش۴۵ و یا آذرخش۶۰ استفاده گردد.

از ویژه گی های شاخص دیگر صاعقه گیرهای اکتیو آذرخش که میتوان به آن نام برد قیمت مناسب آنها در مقایسه با سایر محصولات مشابه خارجی است.

صاعقه گیر اکتیو ادرخش بر اساس معیارهای تعیین شده توسط استاندارد هایی مانند NFC و IEC طراحی و تولید گردیده است.


قیمت صاعقه گیر اکتیو اذرخش:

 آذرخش۲۵ با شعاع پوشش۷۵متر   قیمت: تماس لطفا



 آذرخش۴۵ با شعاع پوشش ۱۰۵ متر    قیمت:تماس لطفا



 آذرخش۶۰ با شعاع پوشش ۱۲۰ متر    قیمت:تماس لطفا




نصب برقگیر ساختمان:

مراحل اساسی نصب برقگیر به صورت زیر می باشند:

۱. airtermination

۲. هادی زمین

۳. الکترود زمینی

گام اول انتخاب air termination

فاکتوری که این مرحله از نصب صاعقه گیر را تحت تاثیر قرار می دهد مساحت ساختمان می باشد.

به طور معمول airterminal های عمودی مورد استفاده قرار می گیرد.

در این حالت ارتفاع termination بایستی تقریبا مساحتی با ۴۵ درجه را پوشش دهد.

استفاده از زاویه مخروطی ۳۰ درجه کارآمدتر و امن تر می باشد.

اگر مساحت ساختمان زیاد باشد، در این صورت به هنگام نصب صاعقه گیر ساختمان، ترمینال های عمودی بایستی بسیار بلند باشند.

 یا می توان به جای آن از تعداد بیشتری ترمینال با ارتفاع کمتر استفاده کرد.

راه حل دیگر این است که در این حالت از یک نوار افقی از جنس مس با ابعاد ۲۰×۲.۵ میلی متر و یا از جنس آلومینیوم با ابعاد ۲۰×۴ میلی متر استفاده گردد.

در این صورت مسافت بین هر نقطه از سطح و هادی نمی تواند بیشتر از ۹ متر باشد.

گام دوم محاسبه ولتاژ هادی زمین

ولتاژ هادی زمین در صاعقه گیر ساختمان از طریق فرمول زیر قابل محاسبه می باشد.



فرمول محاسبه ولتاژ هادی زمین

(محاسبه-ولتاژ-هادی-زمین)



در این فرمول L ظرفیت القاء مغناطیسی هادی می باشد.

نکته ای که باید بدان توجه نمود این است که ولتاژ نباید مساوی یا بیشتر از ۳۰ کیلو ولت بر سانتی متر شود.

چون این موضوع به این معنا می باشد که هوا شکسته شده و یک جرقه می تواند بین هادی و بدنه فلزی نزدیک آن ایجاد گردد.

این مساله می تواند با بکارگیری تعداد زیادی هادی به جای یک هادی حل شود.

در این صورت ظرفیت القاء مغناطیسی معادل هادی ها (L) کاهش یافته و در نتیجه ولتاژ هم کاهش خواهد یافت.

گام سوم – انتخاب الکترود زمین مناسب

این گام نیاز به توضیح مفصلی دارد که در ادامه این پست بررسی خواهیم کرد.

موضوع نصب صاعقه گیر الکترونیکی در مورد ساختمان ها به خصوص ساختمان های بلند بسیار حیاتی است.

با استفاده از برقگیر ساختمان باید از برخورد صاعقه به آن که می تواند منجر به آتش سوزی و تلفات جانی و مالی بسیاری شود، جلوگیری کرد.

  علاوه بر خطر مرگ، کاهش قوای جنسی، سوختگی، نابینایی موقتی و آب مروارید هم از آسیبهای برخورد صاعقه هستند.

نکته مهم دیگر در ضرورت استفاده از برقگیر ساختمان این است که با استفاده از آن می توان از دستگاه ها و تجهیزات الکتریکی و مخابراتی داخل ساختمان در برابر اصابت صاعقه محافظت نمود.


نکات مهم به هنگام نصب صاعقه گیر (برقگیر) ساختمان:

در نصب صاعقه گیر ساختمان، ابتدا تمامی تجهیزات یک ساختمان به وسیله ی سیستم هم بندی به شینه ارت وصل میشوند.

سیستم حفاظت در مقابل ضربه به یک شبکه ی ارت داخلی وصل و در انتها به وسیله قسمت هم پتانسیل کننده به شبکه ی صاعقه گیر وصل می گردند.

نکته بسیار مهم به هنگام نصب صاعقه گیر برای ساختمان این است که صاعقه گیر و هادی پایین رو آن با خود ساختمان اتصالی نداشته باشد.

می توان هادی های پایین رو را به صورت رو کار از گوشه های ساختمان هدایت کرد.

و یا از نزدیکترین مسیر به چاه ارت از روی نمای ساختمان عبور داد.

نکته ای که به هنگام استفاده از هادی های پایین رو در نصب صاعقه گیر ساختمان باید به آن توجه داشت این است که:

این هادی ها فقط بایستی به شمارنده صاعقه (کانتر) و سپس به شینه اصلی ارت متصل شوند.

نکته بعدی اینکه:

در ساختمان هایی که بیش از یک صاعقه گیر میله ای در پشت بام آنها نصب شده است و مانع با ارتفاع بیش از یک و نیم متر نیز در بین آنها وجود ندارد، تمامی صاعقه گیرها بایستی به یکدیگر متصل شوند.

حفاظت از درختان در مناطق مسکونی و کشاورزی نیز از اهمیت بسزایی برخوردار است.

آنها به عنوان یکی از عوارض زمینی که بیشترین تعداد برخورد صاعقه را دارند شناخته می شوند.

در یک سیستم حفاظت از رعد و برق، یک میله برقگیر یک جزء واحد از سیستم است.

میله برقگیر نیاز به اتصال به زمین برای انجام کار حفاظتی آن است.

میله های برق گیر در اشکال مختلف، از جمله توخالی، جامد، اشاره ای، کرد، نوار تخت و یا حتی برس مانند می آیند.

ویژگی اصلی مشترک در همه میله های برقگیر این است که آنها همه از مواد رسانایی، از جمله مس و آلومینیوم ساخته شده اند.

مس و آلیاژهای آن رایج ترین مواد مورد استفاده در حفاظت از رعد و برق هستند.

میله برقگیر یک میله فلزی است که بر روی یک ساختار نصب میشود.

میله برقگیر برای محافظت از ساختار از اصابت رعد و برق در نظر گرفته شده است.

اگر رعد و برق به ساختار برسد، ترجیح می دهد به میله برقگیر برخورد کند.

پس از برخورد صاعقه به میله برقگیر جریان آن از طریق سیم، به جای گذشتن از ساختار، به زمین منتقل میشود.

میله های برقگیر صاعقه گیر نیز نامیده می شوند.

Permanent link to this article: http://peg-co.com/home/%d8%a8%d8%b1%d9%82%da%af%db%8c%d8%b1-%d8%a7%d8%b1%d8%b2%d8%a7%d9%86/

مديريت وبسايت بهروز عليخانی

رله over current

 مقدمه:

رِله (Relay)، نوعی کلید الکتریکی است که با فرمان یک مدار الکتریکی دیگر باز و بسته می‌شود.

روش کنترل باز و بسته شدن این کلید الکتریکی به صورتهای مختلف مکانیکی، حرارتی، مغناطیسی، الکتروستاتیک است. رله را ژوزف هانری در سال ۱۸۳۵ میلادی اختراع کرد.

از آنجا که رله می‌تواند جریانی قوی‌تر از جریان مدار فرمان خود را هدایت کند، به معنی وسیع‌تر می‌توان آن را نوعی تقویت کننده نیز دانست که در زمان قدیم برای تقویت سیگنال هم به کار می‌رفت.

در گذشته رله‌ها معمولاً دارای سیم‌پیچ بودند و از جریان الکتریکی برای تولید میدان مغناطیسی و باز و بسته کردن مدار سود می‌بردند. امروزه بسیاری از رله‌ها به صورت حالت جامد ساخته می‌شوند و اجزای متحرک ندارند.

رله over curent

 رله ها اضافه جریان نوع الکترو مغناطیسی شامل یک سیم پیچ حریانی با هسته مغناطیس شونده هستند، که با عبور جریان بیش از مقدار تنظیم شده بوبین جریانی آن تحریک شده و تعدادی کنتاکت باز و بسته را که برای منظورهای مختلفی همچون تریپ و آلارم در نظر گرفته شده است، تغییر وضعیت می دهند. بوبین جریانی رله معمولاً دارای چند نقطه اتصال یا (Tap) است که امکان تنظیم جریان عملکرد را فراهم می کند. زمان عملکرد رله نیز معمولاً از نوع دیسک دورانی است. به این ترتیب رله دارای تنظیمات جریانی و زمانی است که بسته به شرایط کاربرد، جریان و زمان عملکرد برای رله تنظیم می گردد.

   رله های اضافه جریان معمولاً در دو دسته متداول ساخته می شوند. دسته اول دارای زمان عملکرد قابل تنظیم ولی ثابت برای تمام مقادیر اضافه جریان بوده و به رله زمان معین مستقل (Independent Definite time) مرسوم است.

   در این رله ها، زمان عملکرد بستگی به مقدار اضافه جریان ندارد، بلکه مقدار معینی است که برای رله قابل تنظیم است. دسته دوم رله های اضافه جریان معکوس زمانی (Inverse Definite minimum Time) هستند که زمان عملکرد مستقل از جریان نبوده و نسبت معکوس با مقدار اضافه جریان دارد، به نحوی که هر چه اضافه جریان عبوری رله بزرگتر باشد، زمان عملکرد رله کمتر خواهد بود.

   در مواردی ممکن است رله اضافه جریان مجهز به مدارات و وسایلی باشد که امکان عملکرد بدون تأ خیر زمانی (آنی) را برای رله فراهم می کند. در واقع رله دارای دو بخش است. آن بخش از رله که در زمان معین مستقل و یا به صورت معکوس زمانی در برابر اضافه جریان عمل می کند واحد زمانی رله نامیده می شود (Time unit) و بخش یا واحد دیگر که بدون تأخیر زمانی و در کمترین زمان ممکن عمل می نماید واحد لحظه ای یا آنی (Instantaneous unit) نامیده می شود.

   در رله های اضافه جریان دو تنظیم اساسی وجود دارد که عبارتند از تنظیم جریان عملکرد (Operating cnrrent setting) و تنظیم زمان عملکرد یا منحنی زمانی (Time setting). چنانچه رله مجهز به واحد آنی باشد برای این واحد نیز تنظیم جریان عملکرد وجود دارد. تنظیم جریان رله یا مستقیماً بر حسب جریان انجام می شود یا بر حسب درصدی از جریان نای رله (psm).

   در رله های معکوس زمانی تنظیم زمان به صورت انتخاب یک منحنی از میان تعداد منحنی موجود در مشخصه رله انجام می شود. هر منحنی توسط پارامترهای مانند k% مشخص می شود و از ۵% تا ۱۰۰% با افزایش حداکثر ۵ درصدی قابل تنظیم است.

   رله over current  یک دیسک دورانی دارد که با میزان گشتاور خاصی شروع به حرکت می کند و پس از یک دور کامل چرخیدن کنتاکتی را می بندد.  و به این صورت رله عمل می کند. با تغییر Time dial می توانیم مسافتی که دیسک باید بچرخد تا به کنتاکت برسد را تغییر دهیم و   زمان عملکرد رله را تنظیم کنیم. هر چه Time dial روی عددکوچکتری تنظیم شود، رله در زمان کمتری عمل می کند.  این رله یک قسمت  Inverse Time دارد که برای استفاده از آن باید Isetting و Time dial آن را تنظیم کرد، و یک قسمت آنی دارد که برای استفاده از آن باید جریان قسمت آنی را تنظیم کنیم، اگر تنظیم قسمت آنی را روی    بگذاریم، این قسمت رله اصلاً عمل نمی کند.

   گاهی اوقات ممکن است در اثر خطا در قسمت هایی از خط، جریان خطای ما خیلی زیاد باشد و تنظیم Time dial به گونه ای باشد که پس از گذشت زمان نسبتاً زیادی رله Inverse ما عمل کند. در این موارد می توان با تنظیم رله آنی روی جریان مورد نظر از آن برای رفع خطا فوری در شبکه استفاده کرد.

   در قسمت پشت رله یک سری کنتاکت به شرح ذیل وجود دارد:

کنتاکت با رله آنی

کنتاکت با رله معکوس زمانی

تزریق ولتاژ :  dc

 تزریق جریان  :

   با استفاده از دستگاه تست جریان تزریقی مورد نظر را می توان به رله وارد کرد. دستگاه تست یک دستگاه تزریق ولتاژ و جریان می باشد. ولتاژ DC مورد نظر را هم تزریق کرده و Timer دستگاه را به کنتاکت معکوس رله وصل می کنیم و رله آنی را روی بینهایت   می گذاریم تا فقط اثر رله Inverse را بررسی کنیم و از طریق Timer، مدت زمان عملکرد رله با Time dial های مختلف را مشاهده کنیم.

   در ابتدا جریان Pick- up و جریان Drop را بدست می آوریم:

جریان setting رله را روی ۱٫۵ قرار میدهیم.

   جریان تزریقی به رله ها را از صفر افزایش می دهیم، زمانی که دیسک رله شروع به حرکت کرد، جریان را یادداشت می کنیم. این جریان جریان pick up نام دارد که در این جریان، کمی از جریان تنظیمی رله بیشتر می باشد.

   در حالت ایده آل جریان pick up مساوی جریان سیتینگ می باشد می توان خطای آن را بر حسب درصد از فرمول زیر بدست آورد.

Ipick-up= 1.65

   جریانی که به ازای آن دیسک شروع به حرکت می کند.

   بعد از اینکه دیسک شروع به حرکت کرد. جریان تزریقی را کاهش می دهیم. جریانی که به ازای آن رله باز می گردد، جریانDrop نام دارد.

IDrop= 1.38                    جریانی که به ازای آن رله باز می گردد.

   حال جریان تزریقی را به وسیله کلمپی روی عدد ۲ آمپر تنظیم و زمان عملکرد را بدست می آوریم .

  زمان عملکرد ( t )    جریان تزریقی  ( I )    Time Dail    Isetting

مولتی ۱    ۶٫۸۰۹    ۲ A    ۳۰%    ۱٫۵ A

مولتی ۲    ۲٫۸۱۹    ۳ A    ۳۰%    ۱٫۵ A

مولتی ۳    ۱٫۱۰۶    ۶ A    ۳۰%    ۱٫۵ A

 حال قسمت آنی را وارد می کنیم و جریان را روی ۳A تنظیم می کنیم.

   پس از تست کردن رله، مشاهده می کنیم قبل از عمل کردن رله Inverse، رله آنی این اضافه جریان را تشخیص می دهد و سریع عمل می کند. اگر  Timerمربوط به  programma را به کنتاکت های ۹-۱۰ وصل کنیم، زمان عملکرد رله آنی را بدست می آوریم

t=0.08 s

   می دانیم که یکی از ویژگیهای منحنی های Inverse این است که فاصله بین دو منحنی در جریان های کمتر (ابتدای منحنی ها) بزرگتر از فاصله زمانی در جریان های بیشتر می باشد و این فاصله به Time dial تنظیمی دو منحنی بستگی دارد.

   حال این ویژگی ها را عملاً بررسی می کنیم.

زمان عملکرد ( t )    جریان تزریقی  ( I )    Time Dail    Isetting

۱٫۸۶۵ s    ۳ A    ۲۰%    ۰٫۶ A    A

۳٫۴۶۸ s    ۳ A    ۲۰%    ۰٫۶ A    B

۱٫۱۹۵ s    ۳ A    ۲۰%    ۱٫۲ A    C

۲٫۲۰۱ s    ۳ A    ۲۰%    ۱٫۲ A    D

                       Isetting= 0.6A                        ابتدای منحنی

                            Isetting= 1.2A         انتهای منحنی

 در نتیجه در جریان های setting کمتر نسبت زمان های عملکرد به نسبت Time dial نزدیک تر می باشد.

Permanent link to this article: http://peg-co.com/home/%d8%b1%d9%84%d9%87-over-current/

مديريت وبسايت بهروز عليخانی

دستورالعمل سیستم همبندی

مقدمه:

 همبندی به معنی اتصال بخش های مختلف سیستم اتصال به زمین (ارت) به همدیگر جهت هم پتانسیل کردن بخش های مختلف تأسیسات الکتریکی در ساختمان می باشد.
مهندس ناظر برق در پروژه می بایست هم بندی را کنترل و گزارش نماید.

سیستم همبندی در پی و ستون اتصال  سیم مسی به میله گردها توسط بست های مسی میله ارت کوبیده می شود سیستم همبندی به آن متصل می شود و در آخر به چاه ارت متصل می شود.

هم بند کردن در چه قسمتی از ساختمان انجام می شود:

بر اساس مبحث ۱۳ مقررات ملی، در هر ساختمان کلیه قسمتهای زیر باید از نظر الکتریکی به یکدیگر متصل (همبندی)  گردند.

قسمت های اصلی فلزی ساختمان، مانند اسکلت فلزی و آرماتورهای بتن (در صورت امکان)

هادی حفاظتی کلیه وسایل و دستگاه های نصب ثابت و هادی های حفاظتی پریزها در سرویس های بهداشتی می بایست برای هم ولتاژ کردن هم بندی اضافی انجام شود همین هم بندی موارد زیر را شامل می شود:
• وان یا زیر دوشی فلزی
• لوله های آب سرد و گرم
• بدنه های هادی وسائل نصب ثابت
• لوله های فلزی فاضلاب
• لوله های گاز، حرارت مرکزی یا هر نوع لوله دیگر
• هادی های حفاظتی مدارهای پریز و روشنائی

در آشپزخانه باید برای هم ولتاژ کردن هم بندی اضافه انجام شود، این هم بندی باید موارد زیر را شامل شود:
یخچال، اجاق گاز، قفسه بندی فلزی، ظرفشوئی (سینک)، هر نوع وسایل برقی، لوله هایآب سرد و گرم، لوله های فاضلاب، لوله های حرارت مرکزی، اجزای فلزی ساختمان ازجمله ستون ها، هادی های حفاظتی مدارهای پریز و روشنائی.

hambandisakhteman - همبندی چیست و نکات کلیدی و دستورالعمل آن ویژه مهندسین ناظر تاسیسات برقی

۱- کابل اصلی ارت

۲- سیم نول(N)

۳- لوله های اصلی فلزی آب

۴- لوله های اصلی گاز

۵- لوله های قایم (رایزرها) تأسیسات از هر نوع

۶- قسمتهای اصلی فلزی ساختمان مانند: اسکلت فلزی و آرماتورهای بتن مسلح

۷- الکترودهای اصلی و فرعی اتصال زمین


بخش های هم بندی:

بطور کلی و خلاصه همبندی به دوبخش هم بندی اصلی و اضافی تقسیم می شود که در ادامه تشریح می گردد.

۱.هم بندی اصلی برای هم ولتاژ کردن:

یک هادی هم بندی اصلی باید کلیه قسمت های زیر را از نظر الکتریکی به یکدیگر وصل کند.
• هادی حفاظتی اصلی
• هادی اتصال به زمین
• لول های اصلی فلزی آب
• لوله های اصلی گاز
• لوله های قائم (رایزرها) تأسیسات از هر نوع
• قسمت های فلزی اصلی ساختمان مانند اسکلت فلزی و آرماتورهای بتن.


۲.هم بندی اضافی برای هم ولتاژ کردن:

هم بندی اضافی برای هم ولتاژ کردن باید کلیه قسمت های … را که به طور همزمان در دسترسند در بر گیرد از جمله:
• کلیه نرده ها و پلکان و قسمت های فلزی استخر
• کلیه بدنه های هادی دستگاه ها و لوازم و غیره که به صورت ثابت نصب شده باشند.
• قسمت های هادی بیگانه از هر نوع

hambandiezafi hamam - همبندی چیست و نکات کلیدی و دستورالعمل آن ویژه مهندسین ناظر تاسیسات برقی

تصویر مدار همبندی

hambandi - همبندی چیست و نکات کلیدی و دستورالعمل آن ویژه مهندسین ناظر تاسیسات برقی
• مواد کاهنده مقاومت نسبت به نمک و ذغال ارجح می باشد.
• مقاومت مجاز سیستم اتصال زمین فشار ضعیف حداکثر ۲ اهم می باشد.
• قسمت های فلزی اصلی ساختمان مانند اسکلت فلزی و آرماتورهای بتن باید به چاه ارت متصل گردد.

سطح مقطع میله گرد همبندی:
sathe maghtae milgerd hambandi - همبندی چیست و نکات کلیدی و دستورالعمل آن ویژه مهندسین ناظر تاسیسات برقی

دستور العمل طراحی و اجرای همبندی در ساختمانها

دستور العمل طراحی و اجرای همبندی در ساختمانها که بر اساس ماده پ-۱-۴-۷-۱ مبحث سیزده مقررات ملی ساختمان و در راستای افزایش ضریب ایمنی و جلوگیری از برق گرفتگی در ساختمان تدوین شده است.

Permanent link to this article: http://peg-co.com/home/%d8%af%d8%b3%d8%aa%d9%88%d8%b1%d8%a7%d9%84%d8%b9%d9%85%d9%84-%d8%b3%db%8c%d8%b3%d8%aa%d9%85-%d9%87%d9%85%d8%a8%d9%86%d8%af%db%8c/

مديريت وبسايت بهروز عليخانی

مزایای ساعت نجومی در روشنایی معابر

مقدمه:

ساعت نجومی وسیله ای است که بدون دریافت نور و با استفاده از طول و عرض جغرافیای هر منطقه ساعت طلوع و غروب خورشید را محاسبه نموده و سیستم روشنایی را کنترل می کند.

با توجه به عدم دخالت نور محیط درساعت نجومی، دقت کنترل این سیستم بسیار بالا می باشد.

با توجه به نصب دستگاه در داخل تابلو و عدم تاثیر عوامل طبیعی روی آن و همچنین دقت بالای آن، این فتوسل الکترونیکی مورد توجه مصرف کنندگان جهت کنترل سیستم های روشنایی معابر – باغ های بزرگ – پارک ها و راه اندازی لوازم الکتریکی قرار گرفته است.


مزایای ساعت نجومی:

۱-عدم دخالت شرایط جوی ( گرد و غبار و ابر) در عملکرد سیستم

۲- دقت بالای در محاسبه طلوع و غروب خورشید

 ۳- حفاظت از بوبین کنتاکتور در برابر نوسانات ولتاژ

۴- امکان روشن نمودن لامپ ها به صورت دستی

 ۵-دارای تایمر قابل تنظیم از یک تا دوازده ساعت

۶- قابلیت تغییر یا عدم تغییر ساعت تابستانه و زمستانه

۷-دارای سی کد از پیش تعیین شده جهت سهولت

۸- امکان وارد نمودن آفست در طلوع و غروب خورشید

۹- نمایش ولتاژ برق شبکه

۱۰-حفظ تاریخ ساعت وکلیه تنظیمات پس از قطع برق ورودی

۱۱- استفاده از باطری لیتیم بدون نیاز به شارژ

Permanent link to this article: http://peg-co.com/home/%d9%85%d8%b2%d8%a7%db%8c%d8%a7%db%8c-%d8%b3%d8%a7%d8%b9%d8%aa-%d9%86%d8%ac%d9%88%d9%85%db%8c-%d8%af%d8%b1-%d8%b1%d9%88%d8%b4%d9%86%d8%a7%db%8c%db%8c-%d9%85%d8%b9%d8%a7%d8%a8%d8%b1/

مديريت وبسايت بهروز عليخانی

سیستم یوپی اس سولار

مقدمه:

یو پی اس سولار یا خورشیدی یک راه جدید قدرتمند برای نگه داشتن لوازم خانگی ضروری هنگامی که برق خاموش می شود را اجرا می کند. قطع برق یک واقعیت است که می تواند بهره وری و حس راحتی شما را تهدید کند. یو پی اس خورشیدی راه حل قدرتمند پشتیبان گیری برای لوازم خانگی و الکترونیکی ضروری، تجهیزات دفتری و اداری در هنگام قطع برق است.

یو پی اس سولار یا خورشیدی یک دستگاه ترکیبی الکترونیکی و الکتریکی است که می تواند بدون استفاده از هر گونه رابط مکانیکی هر دو جریان متناوب (AC) و جریان مستقیم (DC) را تولید کند. یو پی اس های خورشیدی می توانند جریان مستقیم را با استفاده از صفحات خورشیدی تولید نموده و جریان مستقیم را با استفاده از کنترل کننده شارژ برای بارگیری باتری پشتیبان بکار  گیرند، بلافاصله پس از آن جریان را تغییر می دهند که  جریان Dc را به شکل جریان جایگزین (Ac) تنظیم می کند. یو پی اس خورشیدی به مدت ۱۲ ساعت برق پشتیبان بدون وقفه برای یک دفتر کوچک و حداکثر هشت ساعت زمان اجرا برای وسایل خانگی ضروری و الکترونیکی کوچک را در هنگام قطع برق عرضه می کند.
تاکنون، محصولات پشتیبان گیری قدرت در بازار تنها توانسته اند توان پشتیبان محدودی را برای قطع برق فراهم کنند، و نه زمان طولانی مدت مانند ژنراتور خورشیدی. هنگامی که قطع برق رخ می دهد، واحد به طور خودکار پشتیبان می شود. این عملیات بصورت یکپارچه انجام می گیرد، به طوری که لوازم خانگی و دستگاه های الکترونیکی که به آن متصل هستند، قطعی برق را حس نمی کنند. آنها ساعت ها با شارژ باتری شارژ می شوند.
سیستم یو پی اس با انرژی خورشیدی و تکنولوژی شارژر برق یکپارچه به عنوان خورشید  یا ژنراتور خورشیدی شناخته می شود. یو پی اس های خورشیدی اساسا ساده هستند و قدرت را بدون وقفه در طول قطع و قطع برق تولید می کنند. یک یو پی اس خورشیدی بطور معمول از یک پانل سلول های خورشیدی، یک باتری و سیستم اینورر و مدارات یو پی اس تشکیل شده است.
استفاده از سیستم های یو پی اس خورشیدی به دلیل مزایای بسیاری که نسبت به یو پی اس های عادی دارند در حال گسترش است. با استفاده از اینورتر قدرت (Dc to Ac) و مدارهای قدرت ، قدرت شبکه بطور موفقیت آمیز از باطری های یو پی اس خورشیدی یا ژنراتور خورشیدی تولید می شود. علاوه بر این، پانل های خورشیدی جریان الکتریسیته تولید شده نیز در باتری های داخلی ساخته شده با کمک کنترل کننده ی یکپارچه ی شارژر خورشیدی تولیدشده است. این نوع از ویژگی ها به کاهش مصرف برق شبکه در طول زمان اوج در روز کمک می کند.

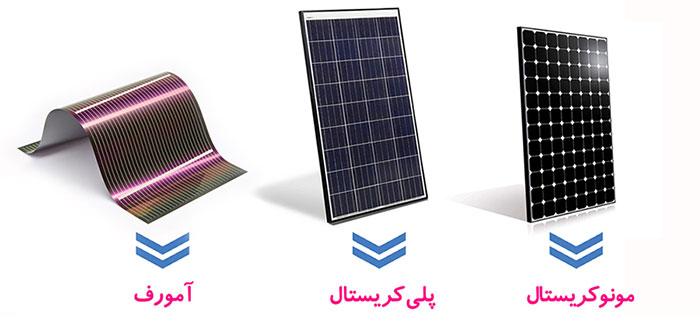

پانل های خورشیدی برای افزایش قدرت پشتیبان بدون بهره گیری از باتری های بزرگ استفاده می شود. اگر قطع برق در طول ساعت کار روزانه رخ دهد، یو پی اس (منبع تغذیه) وسایل حمل بار خود را به قدرت باتری برای کار ایمن سوئیچ می کند. در عوض، پانل خورشیدی هنگام تخلیه باتری به بارها شارژ می کند، این ویژگی باعث می شود که باتری به حالت ولتاژ پایین برسد. بنابراین ما می توانیم حداقل زمان اجرا با استفاده از واحد پشتیبان باتری برای استفاده طولانی مدت در زمان طولانی مثلا تا هنگام غروب آفتاب حفظ کنیم.
پانل خورشیدی به طور جداگانه توسط تمام تولید کنندگان فروخته می شود.


ظرفیت یو پی اس سولار

حداکثر ظرفیت قدرت پشتیبان یو پی اس به نوع ماژول های خورشیدی آن بستگی دارد که قدرت شارژ باتری های برق و قدرت DC را در بر دارد. UPS های خورشیدی عمدتا ۶۰ وات و یا ۹۰ وات و یا ۱۰۰ وات سریع شارژ پانل های خورشیدی هستند. پانل های خورشیدی بزرگ می توانند ۱۲ ولت DC تولید کنند که مشابه باتری های خودرو یا قایق است. پانل های خورشیدی بزرگ تر طراحی شده اند و برای تعداد مشخصی از وات های پیک مانند ۶۰ و ۷۵ و یا ۱۰۰ وات رتبه بندی می شوند. پانل های ۱۰۰ وات می تواند یک لامپ ۱۰۰ وات را بسوزاند
یو پی اس های خورشیدی با مواد با عایق بالا محافظت می شود تا از شوک های الکتریکی نامطمئن و خطرات اتصال کوتاه جلوگیری شود.


مزایای یو پی اس سولار نسبت به یو پی اس های معمولی

۱٫ قدرتمندتر از سیستم های UPS آنلاین
۲٫ کنترل یکپارچه بار باعث افزایش عمر باتری می شود.
۳٫ راحتی بیشتر در استفاده
۴٫ سرو صدای کم و عدم نگرانی در مورد سوختن دستگاه
۵٫ سیستم می تواند با استفاده از هر دو انرژی خورشیدی و انرژی تولید شده در شبکه به کار گرفته شود. اما انرژی خورشیدی به عنوان منبع انرژی اولیه محسوب می شود.
۶٫ کاهش برق مصرفی و کاهش هزینه ها است. ۱۱٫ هزینه های خرید پانل خورشیدی در مقایسه با صرفه جویی آن در طول زمان پایاپای شده و غالبا در مدت یکسال هزینه آن برگشت خواهد یافت.
۷٫ عدم وابستگی به شبکه برق شهری برای ساعات طولانی برتری ویژه یو پی اس خورشیدی نسبت به انواع عادی است.
۸٫ ساختار ساده و اندازه کوچک داشته و به راحتی قابل انتقال است.
۹٫ یو پی اس های خورشیدی دوستدار محیط زیست بوده چرا که قدرت خورشیدی به محیط زندگی ما آسیب نمی رساند.

یو پی اس های خورشیدی محصول بسیار مهم برای استفاده در تمام خانه ها و صنایع است. بلایای طبیعی و خسارات خطی غیر منتظره ای AC باعث می شود تمام صاحبان خانه و افراد تجاری بدون نیروی برق برای چند ساعت یا چند روز از آن استفاده شود. بدون برق، ما نمی توانیم از خانه و دفتر کاری انجام دهیم. علاوه بر این اگر شما یک سیستم پشتیبان گیری از خورشید خورشیدی در خانه یا دفتر خود دارید، می توانید از طریق توزیع جریان پشتیبان شارژ در طول فاجعه، مشکلات برق باور نکردنی را از بین ببرید.

یو پی اس های خورشیدی بهترین انتخاب برای تامین برق پشتیبان و استفاده اورژانسی به جای استفاده از ژنراتورهای برق،گاز یا ژنراتور دیزلی است. در شرایط بحرانی، ما منابع انرژی را برای اجرای ژنراتور مکانیزه جمع آوری نمی کنیم. شرایط حمل و نقل و هزینه های ضروری فوری، معضلاتی را برای رفع فوری مشکلات ایجاد می کند. اما اگر ما از سیستم پشتیبان قدرت مبتنی بر یو پی اس های خورشیدی استفاده کنیم، این نوع مشکلات رخ نخواهد داد، زیرا می تواند با استفاده از انرژی خورشیدی کار کند که برای همه مردم آزاد است.

Permanent link to this article: http://peg-co.com/home/%d8%b3%db%8c%d8%b3%d8%aa%d9%85-%db%8c%d9%88%d9%be%db%8c-%d8%a7%d8%b3-%d8%b3%d9%88%d9%84%d8%a7%d8%b1/

مديريت وبسايت بهروز عليخانی

دستورالعمل آسانسور

مقدمه:

آسانسور (ascenseur) یا بالابَر (برای حمل بار) یا آسان‌بَر (برای حمل انسان) اتاقک متحرکی است که به وسیلهٔ آن از طبقه‌ای به طبقات بالا روند یا از طبقهٔ بالا به پایین فرود آیند.

به عبارت دیگر آسانسور یکی از تجهیزات حمل و نقل عمودی است که جابجایی مردم یا کالا بین طبقات را تسهیل می‌بخشد.

آسانسورها عموماً به کمک موتورهای الکتریکی باعث حرکت عمودی کابین می‌شوند.

این موتورها با کمک کابل‌های کشش و سیستم متقابل وزن؛ مانند یک بالابر معمولی کار جابجایی را انجام می‌دهند، یا با پمپ هیدرو لیک میزان مایعات را برای بالابردن دریک پیستون استوانه‌ای جک مانند تزریق و کنترل می‌کنند.

دستورالعمل ایمنی آسانسور:

۱-آسانسورها از نوع اتوماتیک تلسکوپی دو درب (درب کابین و درب طبقات) انتخاب شود.

۲-بهتر است یک دستگاه از آسانسورهای ساختمان از نوع آتش نشانی پیش بینی و اجرا گردد. به گونه ای که با قطع برق شهر بوسیله مولد ثانویه آماده بکار شده و از قابلیت هدایت و کنترل از داخل کابین برخوردار باشد.

۳-جهت تمایز آسانسور آتش نشانی از سایر آسانسورها نصب بر چسب آسانسور مخصوص آتش نشانی الزامیست.

۴-ابعاد مربوط به چاه آسانسور بگونه ای پیش بینی شود که نصب کابین دو درب در آن امکان پذیر باشد.

۵-ابعاد مربوط به پیش ورودی (لابی) آسانسور حداقل ۱۵۰* ۱۵۰ سانتیمتر در نظر گرفته شود مشروط به اینکه ابعاد موصوف از ابعاد چاه آسانسور کمتر نباشد ، در غیر این صورت ابعاد چاه آسانسور ها ملاک می باشد.

۶-استفاده از آسانسور در زمان وقوع حریق ممنوع بوده و بایستی متن زیر در داخل کابین و در مقابل آسانسور جهت استفاده کنندگان نصب گردد: ( در زمان آتش سوزی از آسانسور خارج شده و از پلکان استفاده نمایید . توصیه می شود آسانسور در مواقع آتش سوزی فقط در اختیار افراد ذیصلاح یا آتش نشانها قرار گیرد تا بتوانند با راندمان بیشتر عملیات تخلیه را انجام دهند.)

۷-مستقل و مجزا سازی خروجها با دیوار ها و درب ایزوله ضد حریق در کلیه طبقات ( فضای فیلتر هر طبقه مسکونی s=n+3 ) و زیر زمین ها

۸-استفاده از آسانسور خودرو در پارکینگ های زیر زمینی که امکان احداث رمپ وجود ندارد ( فقط یک طبقه زیر همکف) با رعایت ضوابط و مقررات ملی ساختمان مباحث ۳ و۱۵ باید اجرا گردد.

۹-آسانسور در طبقات غیر مسکونی ، مجهز به پیش ورودی (لابی) شود.

۱۰-اجرای دریچه نجات (دریچه بازدید) آسانسور: نصب دریچه ایمن و مناسب کرکره ای در دیواره بالای چاه آسانسور به ابعاد حداقل ۶۰*۸۰ به صورت کشویی یا لولایی باز شو به طرف بیرون در اتاقک ،‌ با شرایط مبحث ۱۵ مقررات ملی.

۱۱-نصب اعلام حریق موضعی در موتور خانه آسانسور

۱۲-اخذ گواهی ایمنی کیفیت آسانسور از شرکت های معتبر و قابل تایید استاندارد.

۱۳-صاف و صیقلی بودن دیوارهای داخلی چاه آسانسور

۱۴-عدم اجرای محل و نصب آسانسور در چشم پله و دور بندی پلکان

Permanent link to this article: http://peg-co.com/home/%d8%af%d8%b3%d8%aa%d9%88%d8%b1%d8%a7%d9%84%d8%b9%d9%85%d9%84-%d8%a2%d8%b3%d8%a7%d9%86%d8%b3%d9%88%d8%b1/

مديريت وبسايت بهروز عليخانی

علم صاعقه

همه چیز درباره رعد و برق

نوری خیره کننده و صدایی مهیب و کوبنده; معمولا این ها تنها شاخصه هایی هستند که ما از پدیده ای به نام «صاعقه»، که حتما شما هم تا به حال به خاطر آن وحشتزده از خواب بیدار شده و یا اگر هم خواب نبوده اید، حسابی یکه خوردید، می شناسیم.

اسم هایی که ساکنان مناطق مختلف روی این پدیده گذاشته اند نیز اغلب برگرفته از همین دو محصول «صاعقه» است; مثلا شیرازی ها می گویند; «غره تراق»، تهرانی ها; «رعد و برق»، افغانی ها; «تانا»، اروپایی ها; «تندر»و…

اما به راستی ماهیت اصلی این نورخیره کننده و صدای مهیب و کوبنده یا همان «صاعقه» چیست و چگونه رخ می دهد؟

در پاسخ به این سوال ها باید گفت که انسان ها در طول تاریخ، به دلیل عدم آگاهی علمی از پدیده های طبیعی، بعضا تعاریف عجیب و غریب و به اصطلاح امروزی خرافی بسیاری در این رابطه ها ارائه کرده اند، که درباره «صاعقه» نیز صدق می کند.

اما پاسخی که امروزه علم مدرن درباره این پدیده طبیعی به ما ارائه می کند، چنین است: «هنگام طوفان یا حرکت بادهای بزرگ، بار الکتریکی زیادی در ابرها ذخیره می شود و به اصطلاح ابرها باردار می شوند.

بدین ترتیب ابر تبدیل به یک منبع انرژی بسیار عظیم می شود که بر فراز آسمان در حرکت است.

این ذخیره انرژی آنقدر ادامه پیدا می کند تا ابر از انرژی الکتریکی اشباع شده و در اولین فرصت ممکن، انرژی خود را تخلیه می کند.

معمولا بهترین محل برای این تخلیه زمین است، زیرا زمین آنقدر بزرگ است که هرگز از الکتریسیته اشباع نمی شود.

بنابراین ابر ابتدا هوای اطراف خود را با «یونیزه کردن» مستعد عبور جریان برق کرده، سپس انرژی خود را از میان هوای یونیزه شده عبور داده و در زمین تخلیه می کند.

و بدین ترتیب وقتی بار الکتریکی انباشته شده در ابرها، تخلیه می شود و به صورت یک قوس الکتریکی به زمین برخورد می کند; صاعقه اتفاق می افتد.» «صاعقه»، یکی از قدرتمندترین، خطرناک ترین و عجیب ترین پدیده های طبیعی است.

پدیده ای با میلیاردها «وات» انرژی و اثراتی متعدد و باورنکردنی مانند; تولید هزاران درجه حرارت، تولید گازهای مسموم، ایجاد امواج نیرومند و… «صاعقه»، ویژگی های منحصربفردی دارد که آنها را در هیچ رخداد طبیعی دیگری نمی توان یافت.

ویژگی هایی که عمدتا از الکتریسیته خاص صاعقه نشات می گیرند. مهم ترین این خصوصیات عبارتند از: «ولتاژ صاعقه»، «جریان صاعقه»، «قدرت صاعقه»، «سرعت صاعقه» و «دفعات تکرار صاعقه.»

ولتا ژ صاعقه
«ولتا ژ صاعقه»، معمولا بین ۱۰تا۲۰میلیون ولت در نوسان است و بعضا تا یکصدمیلیون ولت هم افزایش پیدا می کند.

بزرگی این رقم وقتی بهتر درک می شود که آن را با برق شهر(۲۲۰ ولت) مقایسه می کنیم. به عبارت دیگر ولتا ژ صاعقه آنقدر زیاد است که می تواند بر مقاوت بسیار زیاد هوا در برابر عبور جریان برق، غلبه کرده و از آن بگذرد.

جریان صاعقه
«جریان صاعقه»، در حدود ۱۰۰هزار آمپر شدت دارد. اما این مقدار همیشگی نیست و گاه تا ۲۰۰هزار آمپر هم می رسد.(کنتور منازل حداکثر ۲۵آمپر را از خود عبور می دهد)

قدرت صاعقه
«صاعقه» به طور معمول حدود ۱۰۰میلیارد وات انرژی تولید می کند! و می تواند این مقدار را تا ۱۶۰۰۰میلیارد وات نیز بالا ببرد! نیرویی که در هیچ کجای دیگر یافت نمی شود.

سرعت صاعقه
«صاعقه» با تمام نیروی عظیم خود تنها در یک لحظه خود را از ابرهای آسمانی به زمین می رساند.

مشاهدات و محاسبات دقیق سازمان فضایی آمریکا(ناسا) نشان می دهد که تخلیه الکتریکی ابرها معمولا در مدت زمانی کمتر از چندصدم تا چندهزارم ثانیه رخ می دهند.

«صاعقه» گاه می تواند تا ۴۰هزارکیلومتر در ثانیه سرعت بگیرد! یعنی می تواند در یک ثانیه ۲۰بار مسیر رفت و برگشت تهران تا مشهد را طی کند.

دیگر تولیدات صاعقه

صاعقه علاوه بر پیامدهای مشهودی چون نور و صدا، بسیاری تولیدات دیگر نیز دارد که برخی از آنها خطرناک و بعضی دیگر تنها پدیده هایی جالب توجه و عجیب هستند. از جمله تولیدات صاعقه می توان; حرارت، نور، صدا، موج، گاز، برق زمینی(ولتاژ گام)، خلا» و… را نام برد.

حرارت: عبور جریان برق از هر جسمی حرارت تولید می کند، حال هرچه مقدار جریان برق و مقاومت آن جسم در برابر عبور جریان برق بیشتر باشد، حرارت تولید شده هم بیشتر است. «صاعقه» نیز هنگام شکافتن هوا و پس از آن، هنگام برخورد با زمین حرارت تولید می کند که با توجه به جریان هزاران آمپری آن، مقدار این گرما بسیار زیاد است.

«صاعقه» در زمان برخورد با زمین ۲۰۰هزار درجه سانتیگراد گرما تولید می کند. این مقدار حرارت می تواند یک آجر نسوز را ذوب کند! البته این رقم همیشه یکسان نیست و با توجه به جنس خاک، میزان رطوبت آن و سایر عواملی که مقاومت زمین را در برابر جریان برق، کم یا زیاد می کند متفاوت است. در نظر داشته باشید که زمین در برابر جریان عادی برق بسیار مقاوم و کاملا عایق(نارسانا) است و تنها جریان های فوق العاده زیادی مانند صاعقه می توانند از زمین عبور کنند.

حرارت حاصل از صاعقه می تواند انسانی را در یک لحظه به ذغال تبدیل کند یا مشتی از خاک را با ذوب کردن به سنگ تبدیل کند و یا درخت تنومندی را به آتش بکشد.

نور: همانطور که گفته شد صاعقه یک قوس الکتریکی یا به عبارت دیگر یک جرقه بسیار بزرگ است و با شکافتن ملکول های هوا نور تولید می کند. نوری که صاعقه تولید می کند از فاصله ۱۰۰کیلومتری قابل رویت است. این نور می تواند تا شعاع چند کیلومتری اطراف خود را روشن کرده و کسانی را که از نزدیک آن را ببینند به طور موقت یا دائم کور کند.

صدا: صدا از پیامدهای همیشگی صاعقه است. این صدا بر اثر شکافته شدن هوا ایجاد می شود و در حقیقت صدای انفجار ناشی از برخورد صاعقه است. صدای صاعقه همیشه چند ثانیه پس از دیده شدن برق آن به گوش می رسد; علت این مساله بیشر بودن سرعت نور به نسبت سرعت صوت است. یعنی هرچند صدا و نور صاعقه همزمان تولید می شوند اما ما اول نور صاعقه(برق) را می بینیم، بعد صدای آن(رعد) را می شنویم. سرعت نور ۳۶۰هزار کیلومتر در ثانیه و سرعت صوت۳۳۰متر در ثانیه است.

موج: همانطور که گفته شد صاعقه را می توان نوعی انفجار نیز محسوب کرد، خصوصا وقتی به زمین برخورد می کند. بنابراین صاعقه هم موج انفجار تولید می کند، موجی که گاه می تواند انسانی را به هوا پرتاب کند.

گاز: شاید یکی از عجیب ترین پیامدهای صاعقه، تولید گاز باشد و بیشتر تعجب می کنید وقتی که بدانید این گاز «اوزون»است. همان گازی که با قرار گرفتن در لایه های بالایی جو، سدی در برابر تشعشعات زیان بار کیهانی ایجاد می کند. «اوزون»، در حقیقت همان اکسیژن است ولی به جای دو اتم، دارای سه اتم اکسیژن است. مولکول اکسیژن به علت مشکلات پیوندی نمی تواند به راحتی به صورت ۳ اتمی درآید و به همین دلیل مقدار گاز اوزون در طبیعت بسیار محدود است اما صاعقه اینکار را به زور و اجبار انجام می دهد و اتم های اکسیژن را سه به سه به هم پیوند می زند و «اوزون» تولید می کند. «اوزون» برخلاف اکسیژن یک گاز سمی است و تنفس آن می تواند خطرناک باشد.

برق زمینی(ولتاژگام): برق زمینی یا «ولتاژگام» یکی دیگر از عواقب خطرناک صاعقه است. برق زمینی، جریانی است که پس از وقوع صاعقه، برای لحظاتی در زمین باقی می ماند تا جذب زمین شده و یا تبدیل به گرما شود. «ولتاژگام» در زمین حرکت می کند اما مسیر حرکت مشخصی ندارد. معمولا قسمت عمده برق زمینی در اعماق فرومی رود اما اگر سطح زمین مرطوب، دارای بستر سنگی یا پوشید از خاک مناسب یا علفزار باشد، ترجیح می دهد که روی سطح زمین و در جهات مختلف، حرکت کند. این پدیده را «ولتاژگام» می نامند زیرا با وارد کردن برق از راه گام های شخص(پاهای او)، باعث برق گرفتگی او می شود. «ولتاژگام» تا شعاع چندین متر در اطراف محل اصابت صاعقه پراکنده شده و اشخاصی که در مسیر حرکت او قرار گرفته باشند را دچار برق گرفتگی می کند. اینکه ولتاژگام دقیقا چقدر برد دارد قابل محاسبه نیست و به میزان رسانایی خاک آن محل بستگی دارد ولی به ندرت دیده شده برق زمینی بیشتر از ۱۰۰متر در سطح زمین پیش برود. «ولتاژگام»، مختص صاعقه نیست و در حوادث صنعت برق، مواردی مانند افتادن کابل های فشار قوی برق بر روی زمین نیز ایجاد می شود. البته به طور حتم «ولتاژگام» ناشی از صاعقه بسیار قوی تر است.

Permanent link to this article: http://peg-co.com/home/%d8%b9%d9%84%d9%85-%d8%b5%d8%a7%d8%b9%d9%82%d9%87/

مديريت وبسايت بهروز عليخانی

ارتینگ در برق صنعتی

مقدمه:



ارتینگ به معنای زمین کردن میباشد وحالا هدف از زمین کردن ونتایج ونحوه ی آن به چه صورت است .

لازم است بدانید که ارتینگ در برق صنعتی شاید به ظاهر ساده باشد ، اما از جایگاه ویژه ای برخوردار است .

یک سایت پالایشگاه و یا یک کارخانه صنعتی بزرگ را در نظر بگیرید که محتوای بسیاری از تجهیزات الکتریکی است.

پیاده سازی سیستم ارتینگ در مکانهای فوق دیگر آسان نخواهد بود.

تاثیرات بسیاری در روند فرآیند پروسه خواهد داشت.

در این حالت برای اجرای این سیستم نیازبه مجریان تخصصی این امر میباشد .


هدف از ارتینگ:

یکی از اهداف پیاده سازی سیستم ارتینگ (Earthing) این است که :

اگر یکی از سیم های فاز ونول که تغذیه یک تجهیز کوچک یا بزرگ الکنریکی را تامین میکنند ، به بدنه ی دستگاه اتصال پیدا کند.

ویا مدار الکتریکی داخلی اش دچار نشتی جریان شود .

این اتصال الکتریکی به بدنه منجر به برقدار شدن بدنه ی دستگاه شده که با وجود سیم ارت و انتقال جریان به زمین از برق گرفتگی یا اتصالی تجهیز جلوگیری شود.

وسیله ای که ممکن است این اتفاقات برایش ایجاد شود ، میتواند:

یک ماشین لباسشویی یا یک ترانسفورماتور پرقدرت که برق یک کارخانه را تامین میکند باشد .

با توجه به گستردگی مبحث ارتینگ و بعضا آکادمی بودن بعضی مطالب به گزیده ای از روش های عملی آن میپردازیم .


 اجرای چاه ارت :

برای پیاده سازی یک چاه ارت باید به محل اجرای آن واینکه برای چه پروژه ای اجرا میشود ، دقت نمود.

عمق چاه ارت برای پروژه های مسکونی در مقایسه با بیمارستان ها و یا کارخانجات متفاوت میباشد.

باید به این نکته دقت کرد که برای پروژه های مسکونی تا عمق پنج متری و برای پروژه های نیمه صنعتی وصنعتی این اندازه به هشت متر میرسد.

به طور کلی هدف از این میزان دستیابی به میزان رطوبت کافی برای مقاومت زیر ۲ اهم می باشد .

وقتی به میزان رطوبت کافی میرسیم می بایست از مواد کاهنده مقاومت زمین مثل بنتونیت استفاده کنیم .

یعنی با ترکیب این مواد با آب و خروجی ملات و ریختن این ملات در کف چاه ، بستر مناسب را برای قراردادن صفحه مسی که دیگر عامل مهم در ارتینگ میباشد مهیا کنیم.

صفحه مسی یک پارامتر مهم در سیستم ارتینگ میباشد .

صفحات مسی درسایزها و قطرها و وزن های مختلف در بازار موجود میباشد.

صفحه مسی جهت قراردادن در کف چاه ارت استفاده میشود.

سیم مسی ارت از یک طرف به صفحه مسی جوش و از طرف دیگر به تست باکس وصل میشود.

مهمترین عامل برای انتخاب صفحه مسی این است که در چه شرایط آب هوایی به کار گرفته میشود.

زیرا ابعاد صفحه مسی در مناطق مرطوب و نیمه خشک و کویری به ترتیب از کم به زیاد است .

پس از جایگذاری صفحه مسی درملات ، دوباره ازملات بنتونیت اطراف صفحه را پرمیکنیم.

Permanent link to this article: http://peg-co.com/home/%d8%a7%d8%b1%d8%aa%db%8c%d9%86%da%af-%d8%af%d8%b1-%d8%a8%d8%b1%d9%82-%d8%b5%d9%86%d8%b9%d8%aa%db%8c/

مديريت وبسايت بهروز عليخانی

برق خورشیدی در کرمانشاه

برق خورشیدی در کرمانشاه

برق خورشیدی

برق خورشیدی در کرمانشاه

مقدمه:

انرژی خورشیدی یکی از منابع تجدید پذیر و بی پایان جهت تولید انرژی برق می‌باشد.

برق خورشیدی بدون گازهای گلخانه‌ای از قبیل CO2 یکی از پاک ترین، بی ضررترین و در دسترس ترین منابع تولید انرژی برق پاک است.

پنل های خورشیدی برق را از نور خورشید تولید می کنند و به طرز شگفت انگیزی ساده، مؤثر و با دوام هستند.

آنها در خورشید نشسته اند و بدون قطعات متحرک می توانند لوازم خود را اجرا کنند،

باتری های خود را شارژ کنند یا انرژی لازم را برای شبکه برق تامین کنند.

پنل خورشیدی یک جمع کننده انرژی – ژنراتور خورشیدی است و این کار را از طریق اثر فتوولتائیک انجام می دهد.

اثر فتوولتائیک در سال ۱۸۳۹ توسط فیزیکدان فرانسوی Alexandre-Edmund Becquerel کشف شد که در آن سلولهای PV تولید انرژی از انرژی در فوتون های نور خورشید را تولید می کنند.

هنگامی که نور خورشید به یک سلول PV منتقل می شود، سلول برخی از فوتون ها را جذب می کند و انرژی فوتون ها به یک الکترون در مواد نیمه هادی منتقل می شود.

با استفاده از انرژی فوتون، الکترون می تواند از موقعیت معمول خود در اتم نیمه هادی عبور کند تا بخشی از جریان در یک مدار الکتریکی شود.

فروش ویژه صاعقه گیر اکتیو آذرخش


پنل خورشیدی:

پنل خورشیدی که از آن با نام های :

پانل خورشیدی،

پانل سولار،

صفحات خورشیدی،

سلول خورشیدی

و صفحه فتوولتائیک

یاد میشود، جزو اصلی یک سیستم برق خورشیدی می‌باشد.

انواع پانل خورشیدی ارائه شده توسط این شرکت از مرغوب‌ترین و با کیفیت‌ترین پنل‌های با راندمان بالای موجود در بازار می‌باشند.

انواع پنل خورشیدی ۱۲ ولت و پنل خورشیدی ۲۴ ولت از پر مصرف‌ترین پانل‌های بازار می‌باشند.

 و در وات‌های مختلف از جمله پنل‌های ۱۰۰ وات، پنل ۱۵۰ وات، پنل ۲۰۰ وات، و پنل ۲۵۰ وات به شما مشتریان ارائه میگردد.

صفحات خورشیدی فتوولتائیک موجود در بازار به طور عمده یا تولید ایران می‌باشند و درصدی بالایی از آنها نیز از کشور چین وارد میشوند.

انواع پنل خورشیدی صنعتی و پنل خورشیدی خانگی از جمله تجهیزات ارائه شده توسط این شرکت می‌باشند.

فروش ویژه صاعقه گیر اکتیو آذرخش


باتری خورشیدی:

یکی از مهمترین اجزای یک سیستم خورشیدی جدا از شبکه سراسری برق (of-grid solar power system) باتری خورشیدی است.

در یک سیستم خورشیدی، پنل خورشیدی از کمترین هزینه نگهداری و باطری خورشیدی از بالاترین هزینه نگهداری برخوردار است.

باطری‌های مصرفی در سیستم‌های سولار باید از کیفیت بالایی برخوردار باشند.

باتری ها بایستی به گونه ای باشند که بتوانند تحمل شارژ و دشارژهای روزانه را داشته باشند.

معمولا در سیستم‌های انرژی خورشیدی متصل به شبکه سراسری برق (آنگرید سولار پاور سیستم – on-grid solar power system) ، سیستم به گونه‌ای طراحی میگردد که نیاز به باطری خورشیدی نداشته باشد.

تولید برق در طول روز برای چنین سیستم‌هایی پیشنهاد میشود،

تا از سربار هزینه‌های اضافی بابت نگهداری باطری جلوگیری شود.

باطری‌های خورشیدی یک سیستم سولار با وات بالا و توان خروجی زیاد، باید تعدادشان زیاد باشد.

در نتیجه از حجم بالا و سرهمبندی پیچیده تری برخوردارند.

برای نگهداری مجموعه باطری‌های چنین سیستم‌های خورشیدی وات بالا، باید حتما از محفظه‌های مخصوص به نام کابینت باطری استفاده نمود.

فروش ویژه صاعقه گیر اکتیو آذرخش


نیروگاه خورشیدی متصل به شبکه ( on-grid)

شما با استفاده از یک سیستم خورشیدی و اتصال آن به برق سراسری شهر می توانید بدون هیچگونه دردسر و هزینه ثانویه درآمد کسب کنید.

برای انجام این کار نیاز به تجهیزات خاصی می باشد که شامل:

پنل خورشیدی (عموما بالای ۲۷۰ وات)،

اینورتر خورشیدی متصل به شبکه،

استراکچر،

کابل و سیم و اتصالات

می باشد که مقدار و توان نیروگاه از ۵ کیلووات شروع شده و تا توان های بزرگ مگاواتی هم می توان احداث کرد.

شما برای انجام این کار نیاز به یک سری مجوز های و طی کردن مراحل اداری دارید.

می توانید برای کسب اطلاعات بیشتر به شرکت توزیع برق مراجعه نمایید.

فروش ویژه صاعقه گیر اکتیو آذرخش


نیروگاه خورشیدی مستقل از شبکه (off-grid)

اگر به شبکه سراسری برق کشور دسترسی ندارید و یا فاصله شما با آن بسیار زیاد است، می توانید با استفاده از نور خورشید برق خود را تامین کنید.

به این صورت که پنل های خورشیدی انرژی لازم را از نور خورشید دریافت کرده و به وسیله اینورتر برق DC تولید شده توسط سلول خورشیدی را به AC تبدیل می کند.

انرژی تولید شده به باتری منتقل می یابد تا در شب که تولید انرژی صورت نمی گیرد هم بتوان از برق استفاده کرد.

کنترل شارژ خورشیدی هم همانگونه که از اسمش پیداست؛ وظیفه کنترل مقدار و چگونگی شارژ را در اختیار دارد.

مقدار توان و قیمت این نوع سیستم خورشیدی کاملا به مقدار و نوع استفاده شما از برق بستگی دارد.

پس ما در اینجا نمی توانیم قیمت خاصی را برای شما اعلام کنیم.

شما عزیزان می توانید با مشاوران فنی ما در این خصوص در ارتباط باشید.

لازم است مقدار مصرف  برق را با جزئیات (تعداد و توان هر وسیله برقی به صورت کاملا دقیق) با آنها در میان بگذارید تا بهترین سیستم را با بهترین قیمت ممکن برای شما طراحی کنند.

فروش ویژه صاعقه گیر اکتیو آذرخش

فروش پنل های خورشیدی در کرمانشاه

فروش آبگرمکن خورشیدی در کرمانشاه

اجرای سیستم خورشیدی در کرمانشاه

فروش پمپ کف کش خورشیدی در کرمانشاه

Permanent link to this article: http://peg-co.com/home/%d8%a8%d8%b1%d9%82-%d8%ae%d9%88%d8%b1%d8%b4%db%8c%d8%af%db%8c-%d8%af%d8%b1-%da%a9%d8%b1%d9%85%d8%a7%d9%86%d8%b4%d8%a7%d9%87/

مديريت وبسايت بهروز عليخانی

صاعقه گیر استین لس استیل

صاعقه گیر استینلس استیل میله ای است که از ویژگی های آن این است در طولانی مدت کمتر اکسید میشود.

نحوه عملکرد سیستم ESE   در صاعقه گیر استینلس استیل:

این سیستم بر اساس اصل اثر میدانی الکترواتمسفریک عمل میکند.

صاعقه گیر استینلس استیل عملکرد خود را با توجه به تغییرات الکترواستاتیکی و الکترومغناطیسی جو انجام میدهد.

در حالت عادی که آسمان پوشیده از ابر میباشد شدت میدان الکترکی جو به ۱۰ تا ۲۰ کیلوولت بر هر متر میرسد.

اگر این ابرها تبدیل به ابرهای کومولونیمبوس ( کومه ای بارا) شود این شدت میدان الکتریکی به بالای ۵۰ کیلوولت بر هر متر میرسد.

 این پتانسیل باعث شکست الکتریکی جو شده و سطح زمین مورد اصابت صاعقه قرار میگیرد.

درست قبل از اصابت صاعقه به زمین ، این تغییر وضعیت توسط واحد جرقه زن ، حس و کنترل میشود.

صاعقه گیر الکترونیکی LAP-AX 210 انرژی موجود در هوای متلاطم پیش از طوفان  را جذب و در واحد جرقه زن ذخیره مینماید.

در نهایت واحد جرقه زن با تخلیه بار الکتریکی خازنها بین الکترود فوقانی و الکترود مرکزی اش هوای اطراف را یونیزه میکند.


آزاد سازی کنترل شده یونها توسط صاعقه گیر  :

واحد جرقه زن (TRIGGERING) صاعقه گیر شرایطی را فراهم میکند که چشمه جوشانی از یون (کرونا) در اطراف میله نوک تیز فراهم شود.

دقت عملکرد این واحد بطوری طراحی شده است که آزاد سازی یونها را درست ۸۲ میکرو ثانیه قبل از اصابت صاعقه صورت میدهد.

 حضور حجم وسیع بارهای الکتریکی در اطراف میله نوک تیز صاعقه گیر پس از یونیزاسیون توسط واحد جرقه زن سبب میشود تا پدیده ی طبیعی تجمع بارهای الکتریکی اطراف میله (Corona Effect) تقویت و تشدید شود.

این عملکرد موجب تشکیل نقطه ی ترجیهی دریافت صاعقه در منطقه ی تحت حفاظت  این صاعقه گیر الکترونیکی میگردد.


انتخاب صاعقه گیر :

انتخاب صاعقه گیر با توجه به استاندارد سطح بندی ، مستلزم انجام محاسبات پیچیده و آشنایی با برخی پارامتر های جغرافیایی اعم از :

موقعیت آب و هوایی منطقه ،

تعداد دفعات اصابت صاعقه در طول سال ،

ارتفاع سازه نسبت به سطح زمین و غیره … میباشد.

اما مهمترین عاملی که موجب انتخاب سطح بندی صاعقه گیر ها میشود عبارتست از:

نوع کاربری

و نوع مصالح بکار رفته در ساختمان

که حساسیت در این زمینه را افزایش میدهد.





Permanent link to this article: http://peg-co.com/home/%d8%b5%d8%a7%d8%b9%d9%82%d9%87-%da%af%db%8c%d8%b1-%d8%a7%d8%b3%d8%aa%db%8c%d9%86-%d9%84%d8%b3-%d8%a7%d8%b3%d8%aa%db%8c%d9%84/

« نوشته‌های قدیمی‌تر

نوشته‌های جدیدتر »
