دستگاه ضد صاعقه یا صاعقه گیر عبارتست از میله‌ای فلزی که در بالای ساختمان نصب می‌شود.
تابابرخوردآذرخش بااین میله ازبرخورد مستقیم صاعقه به ساختمان و افراد و تجهیزات در آن جلوگیری شود.
این وسیله (Lightening rod) در مهندسی برق نیزه نیز نامیده می‌شود.
این وسیله اولین بار توسط بنیامین فرانکلین مخترع آمریکایی ابداع شد.
این نوع حفاظت در مقابل صاعقه را حفاظت اولیه یا حفاظت خارجی نامند.
یا به عبارتی حفاظت خارجی عبارتست از نصب سیستم ضد صاعقه به منظورجلوگیری از اصابت مستقیم صاعقه به ساختمان.
درتئوری گوی غلطان نقاطی راکه درمعرض اصابت صاعقه هستند مورد ارزیابی قرارمیدهیم .
مطابق این تئوری جریان صاعقه به صورت توده ای از بارهای الکتر یکی به صورت یک گوی به سمت زمین درحال حرکت است.
شعاع این گوی براساس کلاس حفاظتی می تواند:
۲۰ متر (کلاس۱)
و یا ۴۵ متر(کلاس۲)
و یا ۶۰ متر (کلاس۳)
باشد و برخورد آن با سطح زمین میتواند در هر نقطه ای صورت پذیرد .
فروش ویژه صاعقه گیر آذرخش
مطابق با استانداردهای موجود دو نوع سیستم حفاظتی بخش حفاظت اولیه وجود دارد :
-
صاعقه گیرهای پسیو مانند میله ساده فرانکلین ، قفس فارادی و سیستم مش که هر کدام برای حفاظت از یک سازه خاص مناسب می باشند .این نوع صاعقه گیرها به صاعقه واکنش نشان نداده فقط محلی هستند برای برخورد صاعقه ، لذا چتر حفاظتی کوچکی را ایحاد می کنند .
-
صاعقه گیرهای اکتیو ( ESE ) مانند الکترونیک خازنی که نسبت به نوع قبلی سریعتر به صاعقه واکنش نشان داده و با ارسال جریانی رو با بالا به سمت صاعقه نقطه اصابت را در فاصله دورتری نسبت به ساختمان ایجاد خواهند نمود لذا شعاع پوششی وسیعتری ایجاد می نمایند .
Permanent link to this article: http://peg-co.com/home/%d8%af%d8%b3%d8%aa%da%af%d8%a7%d9%87-%d8%b6%d8%af-%d8%b5%d8%a7%d8%b9%d9%82%d9%87/
صاعقه گیر پروتل:
این سیستم صاعقه گیر یکی از معتبرترین مارکهای اروپا میباشد.
به دلیل مشخصات فنی منحصر به فرد, باعث گردیده در ایران یکی از پر مصرفترین صاعقه گیرالکترونیکی باشد.
بخصوص در مراکز مهم وپر اهمیتی همچون:
مجتمعهای پتروشیمی ,
پالایشگاهها ,
فرودگاهها ,
ایستگاههای ارتباطات مخابراتی
و کارخا نجات مهمی که ازمواد آتش زا استفاده می نمایند.

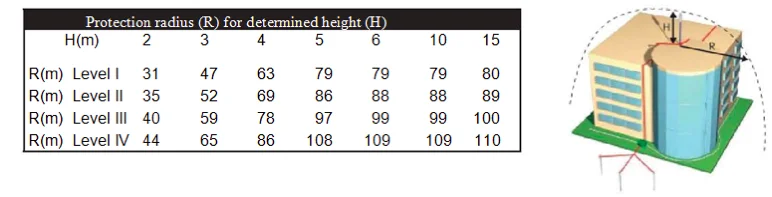

این صاعقه گیر در سه نوع کلاس حفاظتی پروتل ۳۰ -پروتل۴۵ – پروتل۶۰ تولید شده است.
در متن زیر مشخصه فنی صاعقه گیر پروتل۶۰ ارائه شده است.
The PROTEL P60 Orbiter lightning conductor is specifically designed to receive strong impacts of electrical hits
Its ion generator embedded in a waterproof stainless steel cage captures strikes and conduct it to ground
Through its smart design the ORBITER innovation is able to catch lateral low-intensity electrical discharges, such as coronas
Item code: PO60
Finishing: Stainless Steel
Total Height: ۷۲۹ mm
Capture Tip: ۲۸ x 340 mm
Early Streamer: ۷۳ x 439 mm
Total Weight: ۴ kg
Pole assembly: M16 x 50 mm
Orbiter System:
Finishing: Stainless Steel
Pole Technical Specifications: Stainless pole Ø ۳۳٫۷ mm
Rings Technical Specifications: ۶ rings (Ø۳۳٫۷) with 3 stainless dispersers (Ø۶x12 mm)
All of our lightning conductors have successfully passed NF C 17-102 stringent tests
They are self-sufficient and requires no maintenance
APPROVED BY LABORATOIRE SIAME (FRANCE): NF C 17-102
APPROVED BY LCOE: LABORATORIO CENTRAL OFICIAL DE ELECTROTECNIA (SPAIN): 100 kA OF 10/350 μs WAVEFORM TEST
