مقدمه:

آنتن مرکزی در حالت کلی به سیستمی مجتمع متشکل از تجهیزات دریافت ، تقویت ، تقسیم و انتقال سیگنالهای تلویزیونی گفته میشود که برای تامین سیگنالهای مطلوب تلویزیونی آپارتمانها و مجتمع های مسکونی ، راه اندازی می گردد.

با توجه به اینکه این روزها اکثر مردم خانه‌های ویلایی را رها کرده و به دلایل متعددی از جمله کمبود فضا، به سمت آپارتمان نشینی رفته‌اند تعداد برج‌ها و مجتمع‌های اداری و مسکونی بخصوص در شهرهای بزرگی همچون تهران در حال افزایش است.

مسلما در هر خانه‌ای گیرنده‌ای جهت دریافت اطلاعات صدا و سیما وجود دارد و برای آن‌که بتوانید اطلاعات را دریافت کنید، به یک آنتن نیاز خواهید داشت.

طبیعتا استفاده از چندین آنتن مشکلات خاص خودش را دارد و با توجه به تعداد زیاد خانه‌ها بی‌نظمی زیادی در مجتمع به‌وجود خواهد آمد.

خوشبختانه تکنولوژی در حدی پیشرفت کرده که برای هر مشکلی پاسخی داشته باشد و برای این مورد نیز استفاده از آنتن مرکزی پیشنهاد می‌شود.

صاعقه گیر آذرخش(ساخت ایران)

اجزا تشکیل دهنده آنتن مرکزی:

آنتن مرکزی در واقع به مجموعه‌ای از ابزارها گفته می‌شود که اطلاعات مختلفی نظیر تصاویر ویدئویی، ماهواره‌ای و حتی تصاویر داخلی همچون دوربین‌های مداربسته را گرفته و آن را به چندین گیرنده ارسال می‌کند.

در استانداردهای امروزی هر ساختمانی که بیش از یک گیرنده داشته باشد، می‌بایست از آنتن مرکزی بهره ببرد.

آنتن مرکزی در واقع یک وسیله تک و مجزا نیست و از چندین بخش متفاوت تشکیل شده است.

نحوه کار آن بسیار ساده بوده به‌طوری که آنتن اصلی سیگنال‌ها را از فرستنده دریافت می‌کند؛ سپس توسط یک آمپلی‌فایر این سیگنال تقویت شده و در یک بخش مجزا به تقسیم آن‌ها پرداخته می‌شود و در نهایت توسط کابل به گیرنده منتقل خواهد شد.

در ادامه به معرفی و توضیح این بخش‌ها می‌پردازیم.

• بخش دریافت: این قسمت بخشی برای دریافت اطلاعات از فرستنده بوده که شامل آنتن و یا مبدل تصاویر ویدیویی است. آنتن در واقع برای دریافت تصاویر تلویزیونی و ماهواره‌ای استفاده شده و مبدل نیز برای دریافت تصاویر داخلی همچون دوربین‌های مداربسته به‌کار گرفته می‌شود.

• بخش تقویت: این قسمت شامل یک آمپلی‌فایر قدرتمند است که بتوان با آن سیگنال را تقویت کرد. چرا که این سیگنال می‌بایست گیرنده‌های زیادی را ساپورت کند.

• بخش تقسیم: در اینجا شاهد بخش‌های متفاوتی هستیم. ابتدا به تپاف برای تقسیم عبوری نیازمندیم. سپس از اسپلیتر برای تقسیم نهایی استفاده می‌شود. در این بین از یک سوئیچر نیز برای تقسیم سیگنالی که در بخش قبلی تقویت شده برای ارسال به گیرنده‌ها بهره می‌گیرند.

• بخش انتقال: در نهایت از یک کابل کواکسیال برای انتقال سیگنال به سمت گیرنده‌ها استفاده می‌شود که همگی در بخش انتقال جای می‌گیرند.

دلایل استفاده از آنتن مرکزی:

در آپارتمان‌ها اگر هر خانه بخواهد به‌صورت مستقیم از یک آنتن جداگانه استفاده کند با مشکلات متعددی رو‌به‌رو خواهد بود.

برای همین منظور بهتر است که از آنتن مرکزی استفاده کرد.

در ادامه برخی از مهم‌ترین‌ مشکلات آن‌ها را لیست کرده‌ایم:

• دسترسی سخت به پشت‌بام در برج‌های بلند

• فضای محدود پشت‌بام برای نصب چندین آنتن مجزا به تعداد خانه‌ها

• هزینه زیاد نصب آنتن برای هر خانه

• مشکلات متعدد در سیم‌کشی از آنتن به سمت خانه‌

• آسیب رساندن به زیبایی و نمای کلی ساختمان

• تاثیر متقابل آنتن‌ها بر روی یکدیگر و احتمال بوجود آمدن اختلال در دریافت سیگنال‌ها

محاسبه سیستم آنتن مرکزی:

محاسبه یک سیستم نمونه :

برای یک ساختمان چهار طبقه ی تک واحدی  می خواهیم یک سیستم آنتن مرکزی را طراحی کنیم در مسیر سه تپ آف وجود دارد .

در یک سیستم با شاخه های نابرابر باید محاسبات را بر اساس شاخه با افت بیشتر انجام دهیم.

اولین قدم تعیین افت های سیستم است:

۱-افت کابل ها :

 برای این سیستم کابلی را در نظر می گیریم که افت آن در هر ۱۰۰ متر ۱۲ دسی بل است .

لذا با توجه به اینکه طول کل  مسیر ۳۵ متر می باشد.

۲-افت عبوری تپ آفت ها :

 اگر افت ایزلاسیون را برابر ۱۷ دسی بل بگیریم به طور متوسط می توان افت عبوری تمام تپ آفت ها را ۷/۰ دسی بل در نظر گرفت برای سه تپ آفت در مسیر داریم.

۳-افت ایزلاسیون ( جداسازی ) تپ آفت ها:

آخرین تپ آفت را با افت ایزلاسیون ۱۲ دسی بل انتخاب می کنیم.

۱-۳ تپ آف با افت ایزلاسیون ۲۳ و افت عبوری ۳/۰

۲-۳ تپ اف با افت ایزلاسیون ۱۷ و افت عبوری ۷/۰

۳-۳ تپ آف با افت ایزلاسیون ۱۲ وافت عبوری ۹/۰

۴-افت اسپلیتر :

 مقدار افت در اسپلیتر عبارت است از مقدار ورودی بر حسب دسی بل منهای مقدار خروجی .

به عنوان مثال این مقدار برای اسپلیتر دو راه ۵/۳ و برای اسپلیترچهار راه حدود ۵/۶ الی ۲/۷ دسی بل خواهد بود.

با توجه به مقادیربالا افت کل سیستم برابر خواهد بود با:

افت  کل به دسی بل  = معمولا ۶ دسی بل اضافه در نظر می گیرند + افت اسپلیتر +افت ایزلاسیون تپ اف + افت عبوری تپ اف + افت کابل

افت کل به دسی بل ۳/۵۰ =۶ +۲۶ +۱۲ +۱/۲ + ۲/۴

نحوه تعیین امپلی فایر :

باید آمپلی فایری را انتخاب نماییم که بتواند به افت ۳/۵۰ دسی بل سیستم غلبه کند  ولی با توجه به آمپلی فایرهای ساخته یک آمپلی فایر  ۵۰ دسی بل را انتخاب می کنیم.

سیگنال های رسیده به تلویزیون ها در طبقات :

محاسبه سیگنالهای رسیده به تجهیزات طبقه چهارم :

       (افت کابل ) –( سایز آمپلی فایر ) =  سیگنال رسیده به تپ آف اول (ورودی اصلی )

دسی بل ۴/۴۹ = ۶/۰  – ۵۰    =   سیگنال رسیده به تپ آف اول (ورودی اصلی )

دسی بل ۱/۴۹  =  ۳/۰ – ۴/ ۴۹= سیگنال خروجی از تپ  آف اول ( خروجی اصلی)

دسی بل ۴/۲۶ = ۲۳- ۴/۴۹ = سیگنال رسیده به اسپلیتر  (خروجی فرعی )

دسی بل ۹/۱۹ = ۵/۶  – ۴/۲۶ = سیگنال رسیده به تلویزیون طبقه چهارم

محاسبه سیگنالهای رسیده به تجهیزات طبقه سوم :

دسی بل ۵/۴۸ = ۶/۰  – ۱/۴۹    =   سیگنال رسیده تپ آف دوم (ورودی اصلی )

دسی بل ۸/۴۷  =  ۷/۰ – ۵/ ۴۸= سیگنال خروجی از تپ  آف دوم ( خروجی اصلی)

دسی بل ۵/۳۱ = ۱۷- ۵/۴۸ = سیگنال رسیده به اسپلیتر  (خروجی فرعی )

دسی بل۲۵ = ۵/۶  – ۵/۳۵ = سیگنال رسیده به تلویزیون طبقه سوم

 محاسبه سیگنالهای رسیده به تجهیزات طبقه دوم :

دسی بل ۲/۴۷ = ۶/۰  – ۸/۴۷    =   سیگنال رسیده تپ آف سوم (ورودی اصلی )

دسی بل ۳/۴۶  =  ۹/۰ – ۲/ ۴۷= سیگنال خروجی از تپ  آف سوم ( خروجی اصلی)

دسی بل ۲/۳۵ = ۱۲- ۲/۴۷ = سیگنال رسیده به اسپلیتر  (خروجی فرعی )

دسی بل۷/۲۸ = ۵/۶  – ۲/۳۵ = سیگنال رسیده به تلویزیون طبقه دوم

 محاسبه سیگنالهای رسیده به تجهیزات طبقه اول :

دسی بل ۱/۴۵ = ۲/۱  – ۳/۴۶    =  سیگنال رسیده به اسپلیتر طبقه اول

دسی بل۶/۳۸ = ۵/۶  – ۱/۴۵ = سیگنال رسیده به تلویزیون طبقه اول

مقدمه:

کنتاکتوریک کلید کنترل شونده (الکترو مغناطیسی) به صورت الکتریکی است که برای کلیدزنی یک مدار قدرت یا کنترل مورد استفاده قرار می‌گیرد.

کنتاکتور شباهت زیادی به رله دارد، با این تفاوت که کنتاکتور برای کاربردهای آمپر بالا به کار می‌رود.

(سرعت قطع و وصل کنتاکتور نسبت به رله کم است )

یک کنتاکتور با مداری کنترل می‌شود که سطح قدرت خیلی کمتری از مدار مورد کلیدزنی دارد.

برخلاف یک مدارشکن قدرت یک کنتاکتور برای قطع یک جریان اتصال کوتاه استفاده نمی‌شود.

کنتاکتورها در گستره و اندازه‌های مختلفی موجودند.

از کنتاکتورهای کوچک با ولتاژتغذیه ۲۴V DC یا ACکه به سادگی در یک دست جا می‌گیرند و توانایی قطع تنها ۱ آمپر را دارند، گرفته تا کنتاکتورهای با پهنا (یا درازای) ۱ متر (یارد) با ولتاژهای چند کیلوولت و آمپراژ چند هزار آمپر.

کنتاکتورها برای کنترل بارهای مختلف الکتریکی اعم از الکتروموتورها، بانکهای خازنی، مدارات روشنایی، گرمکن‌های الکتریکی و سایر تجهیزات الکتریکی استفاده می‌شوند.

در تقسیم بندی  کنتاکتور ها به عنوان یک کلید وابسته به فرمان معرفی شده است چون عمل قطع و وصل کنتاکت های کنتاکتور توسط مدار فرمان انجام میشود و به عبارتی میتوان کنتاکتور ها را کلید های مغناطیسی وابسته به برق معرفی کرد.

انواع کنتاکتورها :

کنتاکتورها در اندازه های مختلف و ولتاژ های مختلف طراحی می شوند

از کنتاکتورهای ۲۴ ولت که بسیار کوچک هستند که توانایی قطع و وصل یک آمپر را دارند  وبه راحتی میتوانیم آن را در مشت بگیریم که به آنها رله می گویند تا کنتاکتورهایی که در طول و عرض یک متر وجود دارند و توانایی قطع و وصل چند هزار آمپر را دارند.

و کنتاکتور ها عموماٌ در تابلو برق صنعتی کاربرد زیادی دارند ولی در برق ساختمان هم کاربرد دارند چون می توانیم به وسیله کنتاکتور و یک محافط از کل وسایل برق منزل محافطت کنیم.

پیشنهاد میکنم این مقاله را که در این باره توضیح دادیم مطالعه کنید محافظت از برق منزل با یک کنتاکتور .

انواع کنتاکتور های AC بر اساس تیپ

انواع کنتاکتور های AC بر اساس تیپ آنها و مشخص کردن کاربرد شان در مصرف کننده های مجاز را در تصویر زیر مشاهده کنید:

انواع کنتاکتور های DCبر اساس تیپ:

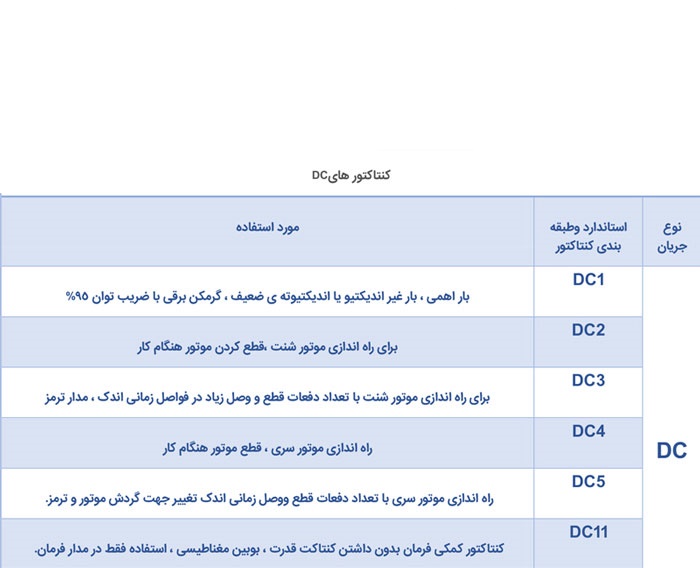

انواع کنتاکتور های DC بر اساس تیپ آنها و مشخص کردن کاربرد شان در مصرف کننده های مجاز را در تصویر زیر مشاهده کنید:

ساختمان داخلی کنتاکتورها :

داخل کنتاکتورها از سیم پیچ یا بوبین و هسته ی مغناطیسی تشکیل شده است.

هسته ی مغناطیسی در کنتاکتورها دو تکه هستند که شامل یک هسته ی ثابت ویک هسته ی متحرک است .

و بوبین روی قسمت ثابت هسته نصب میشود.

اما قسمت متحرک هسته به وسیله ی فنر از کنتاکت های ثابت جدا نگه داشته شده است.

ساختمان بیرونی کنتاکتور ها:

در نمای بیرونی کنتاکتورها تعدادی پیچ وجود دارد که سیم های برق به این پیچ ها متصل میشود.

روی قسمت پلاستیکی نارنجی رنگ در وسط آن وجود دارد وبه بوبین متحرک متصل است که رنگش با بدنه ی کنتاکتور متفاوت ست.

این قسمت یک نشانگر است که مشخص میکند وقتی کنتاکتور وصل است پایین میرود و وقتی هم سطح بدنه ی کنتاکتور باشد یعنی  قطع است.

مزایای استفاده از کنتاکتورها به جای کلیدها:

کنتاکتور ها قابلیت قطع وصل در دفعات زیاد را دارند و به همین ترتیب طول عمر بیشتری نسبت به کلید ها دارند

امکان صدور فرمان از چند محل به طوری که به تعداد نامحدود میتوان شستی های قطع و وصل برای یک کنتاکتور طراحی ونصب کرد

کنتاکتورها قابلیت طراحی مدار های فرمان اتوماتیک دارند نمونه ی بارز و ساده ی آن تایمر ها یا فتوسل ها است که بعد از نصب بدون دخالت انسانی عمل قطع و وصل برق انجام میشود.

سرعت قطع و وصل زیاد

امکان کنترل از راه دور و…

طرز کار کنتاکتور:

وقتی بوبین ثابت  به وسیله ی کلید فرمان برق دار میشود خاصیت مغناطیسی به خود میگیرد و مانند یک آهن ربا قسمت متحرک هسته را جذب خود میکند.

از آنجایی که کنتاکت هایی در محل جذب قرار دارد که عمل قطع و وصل برق را برعهده دارد ، هنگام جذب دو هسته این کنتاکت ها به هم متصل میشود وکنتاکتور در حالت وصل قرار میگیرد.

تا اینجا کنتاکتور وصل شد از خاطر تان باشد در بالا گفتیم فنر هایی بین دو هسته وجود دارد کاربرد این فنر ها در هنگام قطع کنتاکتور است به این صورت که وقتی بوبین از طرف مدار فرمان تغدیه نشود برقش قطع میشود و فنر دو هسته را از یکدیگر جدا میکند.

تصور بکنید اگر فنری بین دو هسته وجود نداشته باشد هسته ی متحرک روی هسته ثابت باقی می ماند وبه همین ترتیب کنتاکت هایی که به هسته متصل هستند هم وصل بودند وقطع نمی شدند .
