مقدمه :

شارژکنترلر سولار یا خورشیدی یکی از اجزای سیستم آفگرید (جدا از شبکه برق) خورشیدی است.

این دستگاه همان طور که از نامش پیداست میزان شارژ و دشارژ باتری را کنترل می‌کند.

این ابتدایی‌ترین کاری است که می‌توان از این دستگاه انتظار داشت.

انواع محافظت‌ها،قابلیت کنترل بار،قابلیت مانیتورینگ از راه دور ازدیگر قابلیت‌هایی است که می‌توانددر یکدستگاه شارژکنترلر خورشیدی موجود باشد.

طبیعتا قابلیت بیشتر در شارژکنترلر به معنای قیمت بالاتر آن نیز هست.

اما استفاده از بهترین شارژکنترلر به این معنا نیست که شما به تمام قابلیت‌های آن نیاز اساسی دارید بلکه این نیاز باید یا توجه به کاربرد تعیین شود.

بخش اصلی مدار شارژکنترلر یک رگولاتور DC به DC است .

از آنجایی که مقدار تابش در ساعات مختلف روز متفاوت است این بدین معنی است که ولتاژ خروجیپنل‌ها هم دائما در حال تغییر است.

شارژکنترلر با در نظر گرفتن این تفاوت در ولتاژ ورودی با الگوریتم‌ های مختلف کنترلی ، ولتاژ و جریان خروجی مناسبی برای شارژ باتری فراهم می‌آورد.

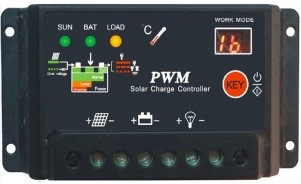

شارژ کنترلر PWMیا Pulse Width Modulation و همچنین

شارژ کنترل MPPT یا Maximum Power Point Tracking  دو روش معمول کنترلی هستند .

 PWM تکنولوژی قدیمی اما مناسب برای اکثر کاربردها است.

که در آن Duty Cycle کلیدهای مبدل بصورت اتوماتیک بر اساس ورودی تغییر می‌کنند.

  MPPT روش کنترلی پیچیده‌تری است که بازده پنل ها را تا ۳۰ درصد می‌تواند افزایش دهد .

مقدمه:

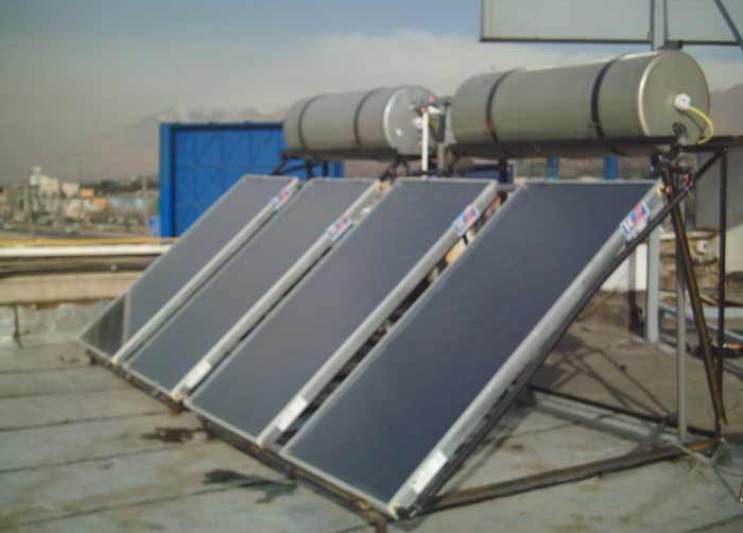

آب‌گرم‌کن خورشیدی (Solar water heating) دستگاهی است که با جذب انرژی خورشیدی آب مورد نیاز را گرم می‌کند.

استفاده از انرژی خورشیدی جهت گرم نمودن آب به جهت رایگان بودن این منبع عظیم انرژی، از نظر اقتصادی بسیار مقرون به صرفه می‌باشد.

آب گرمکن خورشیدی از یک کلکتور و یک مخزن ذخیره آب تشکیل شده است.

این وسیله مستقیما انرژی خورشیدی را به گرما تبدیل میکند.

شرایط لازم نصب این آب گرمکن آن است که قسمت فوقانی کلکتور پایین‌تر از قسمت تحتانی مخزن ذخیره قرار گیرد.

با توجه به موقعیت جغرافیایی ایران و بمنظور بهره وری از جذب حداکثری نور خورشید لازم است انحراف کلکتور نسبت به سطح افق ، در حدود ۲۰ درجه رو به جنوب انتخاب شود.

طرز کار آبگرمکن خورشیدی:

ابتدا مخزن آب گرم با آب سرد پر می‌شود و آب داخل لوله‌های کلکتور ، هنگامی که خورشید روی سطح کلکتور صفحه خورشیدی  می‌تابد به تدریج گرم شده و به کندی به طرف مخزن از طرف بالا ذخیره می‌شود.

آب سرد مخزن نیز از طریق لوله دیگربه طرف قسمت پایین کلکتور جریان یافته تا زمانی که تابش خورشیدی برای گرم کردن آب کفایت کند، این عمل ادامه می‌یابد.

اجزاء آبگرمکن خورشیدی:

۱- کلکتور

۲- مخزن ذخیره آب

۳- مبدل گرمایی

۴- کنترل کننده های اتوماتیک

۵- پمپ، لوله ها شیرآلات و اتصالات

مزایای آبگرمکن خورشیدی:

آبگرمکن خورشیدی هزینه های انرژی را کاهش می دهد چون از انرژی رایگان خورشیدی استفاده می کند.

مصرف سوخت های فسیلی و میزان انتشار گازهای گلخانه ای را کاهش داده و به ما در داشتن محیطی پاک کمک می کند.

با توجه به ابعاد مناسبی که دارد، می تواند در کارواش ها، هتل ها، رستوران ها، استخرها بکار رود.

استفاده از آبگرمکن خورشیدی تا حدود ۷۰ ٪ از میزان هزینه های انرژی جهت تأمین آبگرم مصرفی می کاهد.

به دلیل بهره مندی از انرژی خورشیدی، خطرات مسمومیّت، آتش سوزی، انفجار و برق گرفتگی حذف میشود.

مقدمه:

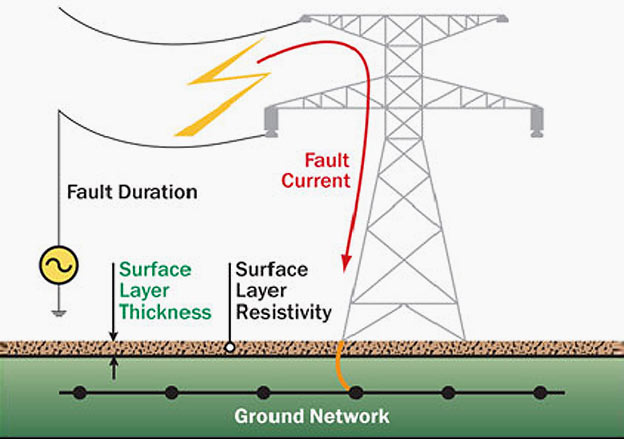

سیستم ارت وگراندبرای حفاظت تجهیزات الکترونیکی و الکتریکی و محافظت از ابزارهای صنعتی که با برق ولتاژهای متفاوت کار میکنند استفاده میشود.

سیستم ارت و یا سیستم ارتینگ همان سیستم چاه ارت است که برای مهار کردن نشت ولتاژهای برقی مورد استفاده قرار میگیرند.

اهداف سیستم گراندینگ یا سیستم ارت:

۱-ایمنی و محافظت از جان انسان ها

۲-ایمنی و محافظت از وسایل الکترونیکی و الکتریکی

۳-حذف ولتاژ اضافی

۴-جلوگیری از ولتاژهای ناخواسته و صاعقه

۵-اطمینان از قابلیت کار الکتریکی

۶-فراهم آوردن شرایط ایده ال جهت کار

۷-جلوگیری از ولتاژ تماسی

۸-کاهش ولتاژ گام

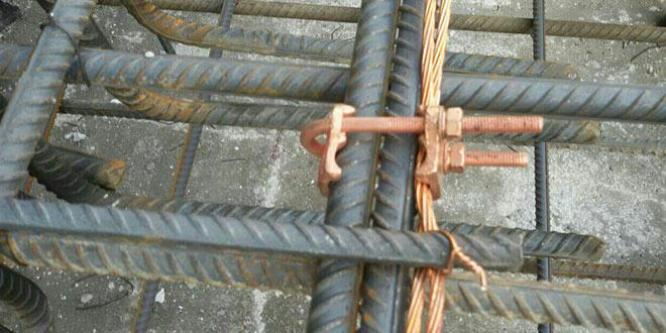

سیستم گراندینگ و ارتینگ

روشهای اجرای سیستم ارت یا سیستم گراندینگ :

بطور کلی جهت اجرای سیستم ارت و سیستم حفاظتی دو روش کلی وجود دارد.

که ذیلاً ضمن بیان آنها ، موارد استفاده و تجهیزات مورد نیاز هر روش و نحوه اجرای هر یک بیان می گردد.

۱- زمین عمقی :

دراین روش که یک روش معمول میباشد ازچاه برای اجرای سیستم  ارت استفاده می شود.

۲- زمین سطحی:

در این روش سیستم ارت در سطح زمین برای مناطقی که امکان حفاری عمیق در آنها وجود ندارد و یا درعمق حدود ۸۰ سانتیمتر اجرا می گردد.

تفاوتهای سیستم ارتینگ و گراندینگ:

به لحاظ لغت شناسی،  گرانیدنگ اصطلاحی است که بیشتر در آمریکای شمالی و استاندارد IEEE مصطلح است.

در حالی که واژه ارتینگ در سایر مناطق جهان نیز استفاده می شود.

به لحاظ تکنیکی، همانطور که در کتاب سبز IEEE بحث شده است، وقتی صحبت از ارتینگ می شود، اتصال مستقیم و فیزیکی به زمین (کره زمین) به عنوان یک رسانای بسیار بزرگ مطرح است.

در حالی که در گراندینگ، همانند آنچه در اتصال قطب منفی منابع تغذیه مدارات الکترونیک مطرح است.

در این حالت اتصال فیزیکی به خود زمین مطرح نیست و تنها ایجاد یک نقطه پتانسیل مرجع اهمیت دارد.

لذا ممکن است نقطه گراند در محلی با فاصله خیلی زیاد از زمین واقع شده باشد.

درمدارات ترکیبی قدرت و الکترونیک،هرچند اتصال زمین مدارات قدرت و زمین یکی نشان داده می شود،ولی باید توجه داشت که اتصال زمین بخش الکترونیکی و قدرت از هم ایزوله هستند.

به این ترتیب که زمین مدارات الکترونیکی گراند و زمین مدارات قدرت ارت می باشد.

مقدمه:

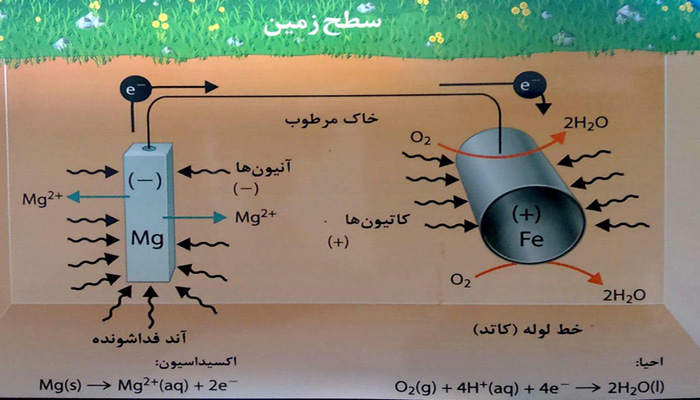

 حفاظت کاتدی عبارت است از جلوگیری یا کاهش سرعت خوردگی فلزات توسط اعمال یک جریان الکتریکی خارجی (یکسو) یا تماس آن با یک آند از بین رونده، روی سطح فلز مورد نظر که دارای مناطق کاتدی و آندی باشد.

در این حالت مناطق آندی تبدیل به کاتد شده و در نتیجه دستگاه یا شبکه مورد نظر کلاً کاتدی می‌شود.

حفاظت کاتدیک از مهمترین و موثرترین طرق کنترل خوردگی می‌باشد،

به‌طوری‌که با اجرای این روش می‌توان فلزات را بدون اینکه خورده شوند به مدتی طولانی در محیط‌های خورنده نگهداری نمود.

مکانیزم حفاظت کاتدی مربوط به جریان خارجی است که در نتیجه آن عناصر کاتدی پیل‌های موضعی به پتانسیل مدار باز آندها پلاریزاسون می‌شوند.

یعنی در این حالت تمام سطح فلز هم پتانسیل گشته (پتانسیل‌های آند و کاتد معادل هم می‌شوند) و جریانهای خوردگی متوقف می‌گردند.

همچنین می‌توان چنین بیان کرد که به علت ایجاد یک شدت جریان خارجی شبکه‌ای از جریان مثبت در کلیه مناطق سطح فلز وارد شده و بدین ترتیب از ورود یون‌های فلز به محلول یا محیط اطراف جلوگیری به عمل می‌آید.

عملیات حفاظت کاتدی را می‌توان در مورد خوردگی فلزاتی از قبیل فولاد، مس، سرب، و برنج در زمین (خاک) و محلول‌های مختلف آبی به کار برد.

به کمک حفاظت کاتدیک می‌توان از خوردگی حفره‌ای فلزات روئین از جمله فولادهای ضد زنگ جلوگیری نمود.

کاربرد سیستم حفاظت کاتدیک:

حفاظت کاتدی به عنوان موثرترین روش حفاظتی به منظور جلوگیری از خوردگی سازه‌های مدفون در خاک شناخته شده‌است.

این سیستم به‌طور گسترده در حفاظت از خوردگی لوله‌های توزیع و انتقال گاز، مواد نفتی و آب مورد استفاده قرار می‌گیرد.

سیستم حفاظت کاتدی در تمامی سازه های فولادی مدفون در الکترولیت کاربرد دارد.

در زیر به شرح برخی از متداولترین سازه های در تماس با الکترولیت اشاره می گردد:

• خط لوله های مدفون در الکترولیت:

با توجه به این نکته که پوشش خط لوله های در تماس با الکترولیت به صورت ایده آل اجرا نشده و دارای حفره هایی در سطح پوشش می باشد.

علاوه بر این در زمان اجرای خط لوله نیز ممکن پوشش آن دچار صدمه گردد.

جهت حفاظت نقاط مذکور در برابر خوردگی از سیستم حفاظت کاتدی استفاده می گردد.

جهت حفاظت کاتدیک خط لوله ها می توان از دو روش فداشونده (گالوانیک) و تزریق جریان استفاده شود.

در روش فدا شونده با توجه به مشخصات الکترولیت و شرایط محیطی به طور معمول از آندهای منیزیمی و روی استفاده می شود.

در سیستم های تزریق جریان از آندهای سیلیکونی، MMO در مدل های لوله ای، ریبونی، وایری و … استفاده می شود.

نوع بسترهای آندی با توجه شرایط محیطی مختلف از نوع بستر سطحی، پراکنده، چاهی، دور چین و … انتخاب می گردند.

• مخازن رو زمینی:

مخازن رو زمینی با توجه به مایع ذخیره سازی داخل آن ممکن است نیاز به حفاظت از خوردگی داخلی داشته باشند.

کف مخازن در تماس با الکترولیت نیز مورد حفاظت از خوردگی قرار می گیرد.

مخازن حاوی اسید با توجه به مواد اسیدی داخل آن حفاظت کاتدی و یا آندی می شوند.

حفاظت کاتدی داخل مخازن و کف مخازن در تماس با الکترولیک به روش فداشونده (گالوانیک) و تزریق جریان انجام می پذیرد.

آندهای آلومینیومی، پایه سرب به طور معمول در حفاظت کاتدی داخل مخازن بکار می رود.

در سیستم های تزریق جریان از آندهای سیلیکونی، MMO در مدل های ریبونی، وایری و … بکار می رود.

نوع بسترهای آندی با توجه شرایط محیطی مختلف از نوع بستر سطحی، پراکنده، چاهی، دور چین و … انتخاب می گردند.

در صورت وجود لایه ژئوممبرین (Geomembrane) در فوندانسیون کف مخازن استفاده از بستر نزدیک به کف مخازن اجتناب ناپذیر می باشد.

• مخازن مدفون:

سطح بیرونی ومخازن مدفون و در صورت نیاز سطح داخلی مخازن مذکور به دو روش فداشونده (گالوانیک) و تزریق جریان حفاظت از خوردگی می گردند.

در حفاظت داخلی مخازن به طور معمول آندهای آلومینیومی، پایه سرب و … استفاده می شود.

در روش تزریق جریان از تمامی بسترهای معمول در سیستم حفاظت کاتدی اعم از:

بستر نزدیک،

چاهی،

دورچین

و … می توان استفاد نمود.

آندهای بکار رفته در بستر های مذکور از نوع سیلیکون، MMO (وایری، ریبون) و … انتخاب می نمایند.

در مخازن مدفون داخل پیت های بتنی، می بایست از بستر نزدیک جهت حفاظت خارجی سطح مخازن بکار رود.

• سازه های دریایی:

حفاظت از خوردگی در دریا دارای بخش های مختلفی اعم از:

پایه اسکله ها،

سکوهای نفتی،

لوله های بستر دریا،

بدنه شناورها و کشتی ها و … می باشد.

این حفاظت خوردگی در دو روش فداشونده (گالوانیک) و تزریق جریان انجام می پذیرد.

به دلیل وجود نمک و کلر موجود در آب دریا بیشتر از آندهای آلومینیوم و یا پایه سرب در سیستم فداشونده استفاده می شود.

به دلیل رعایت موارد زیست محیطی (جلوگیری از ورود ناخالصیهای فلزی علی الخصوص سرب به داخل آب) در سیستم های تزریق جریان، آندهایMMO و پلاتینایز و … بکار می رود.

به دلیل شارژ جریان بسیار بالا در سازه های دریایی از بستر های نزدیک استفاده می گردد.

• آرماتور بتن:

در صنعت ساختمان و عمران، سازه های بتنی پایه و بنیان ساختمان ها محسوب می شوند.

میلگرد های فلزی از اجزای اصلی تشکیل دهنده سازه های بتنی می باشند.

خوردگی و یا آسیب دیدن میلگردها موجب تخریب سازه بتنی می گردد.

این تخریب ممکن است باعث وارد آمدن آسیب های جانی و مالی جبران ناپذیری گردد.

جهت حفاظت از خوردگی میلگردهای در تماس با بتن از روش های مختلفی از قبیل:

پوشش ضد خوردگی میلگردها،

استفاده از ممانعت کننده ها،

حفاظت کاتدی و … استفاده می گردد.

حفاظت کاتدی میلگردهای داخل بتن به روش فداشونده و یا تزریق جریان انجام می پذیرد.

در روش تزریق جریان به طور معمول به کارگیری از آند های MMO با اشکال نواری، مش-ریبون، توری با استفاده از ترانسفورمر رکتیفایرهای معمول حفاظت کاتدی و یا ترانس های پالسی مخصوص انجام می پذیرد.

• بویلر و مبدلهای حرارتی:

سطح داخلی سازه های فلزی بویلرها به دلیل در تماس بودن با آب پر فشار و دمای بالا در معرض خوردگی شدید می باشند.

با توجه به اینکه چرخه تولید نیروی برق در نیروگاه ها به عملکرد صحیح بویلرها وابسته می باشد، حفاظت از خوردگی سطح داخلی سازه های بویلر از اهمیت بالایی برخوردار می باشد.

حفاظت خوردگی در بویلرها، با استفاده از روش فداشونده (بکارگیری آند منیزیمی) انجام می پذیرد.

پنل خورشیدی پرتابل ایرانی

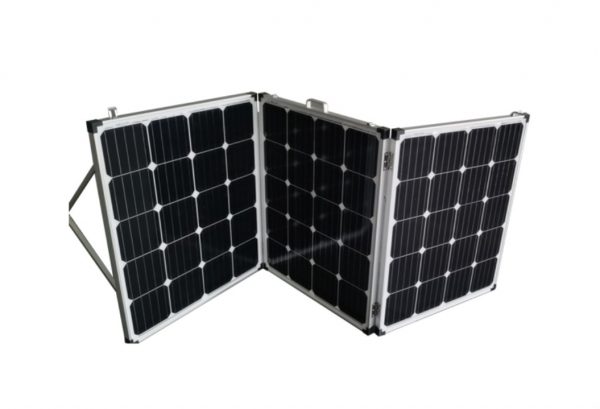

پنل خورشیدی پرتابل فوتون(عکس پایین) ساخت ایران میباشد و ازقیمت بمراتب کمتری نسبت به نمونه های خارجی برخوردار است.

پنل خورشیدی فوتون از تولیدات این شرکت(پیشروالکتریک غرب)میباشد.

پنل خورشیدی مسافرتی فوتون کاملا پرتابل و بسادگی قابل حمل است.

پنل خورشیدی سیار فوتون در توانهای ۳۰ وات – ۶۰ وات – ۹۰ وات و ۱۵۰ وات و بنا بر سفارش مشتری در توانهای بالاتر هم توسط این شرکت ارائه میگردد.

پنل پرتابل فوتون از نوع مونو کریستال با بازدهی بالا میباشد.

پنل پرتابل ایرانی فوتون دارای عمر مفید بالای ۲۰ سال است.

مقدمه:

یکی از مسائلی که برای سرمایه گذاران در حوزه خورشیدی بسیار مهم و حائز اهمیت می باشد طول عمر تجهیزات در زمان بهره بری می باشد.

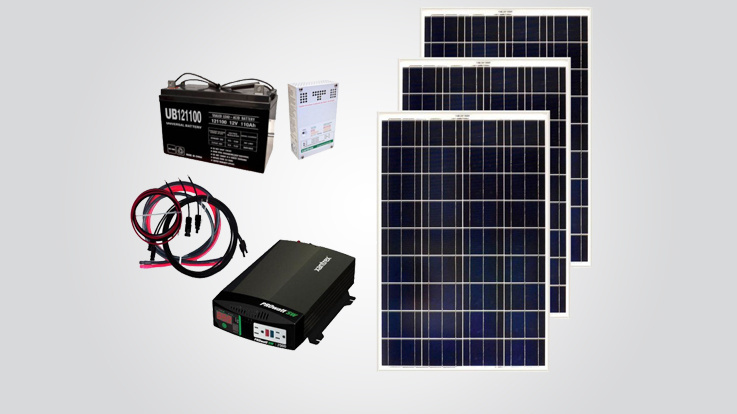

در این مبجث طول عمرتجهیزات اصلی یک سیستم برق خورشیدی  مورد بررسی قرار گرفته شده است.

یکی از مسائلی که برای سرمایه گذاران در حوزه خورشیدی بسیار مهم و حائز اهمیت می باشد طول عمر تجهیزات در زمان بهره بری میباشد.

در این خصوص با در نظر گرفتن نکات فنی مختلف میتوان طول عمر این تجهیزان را به شرح زیر تشریح نمود.

فروش ویژه صاعقه گیر اکتیو آذرخش

پنل‌ها :

پنل های خورشیدی از یک سری سلول فتو ولتائیک تشکیل شده است.

این سلول ها بصورت مربع های نازک دیسک مانند یا به عبارتی فیلم هایی از جنس نیمه هادی هستند.

که ولتاژ و جریان کافی را در زمان قرار گرفتن در معرض تابش نور خورشید تولید می کند.

پنل های خورشیدی متداول به دونوع مونو کریستال وپلی کریستال تقسیم می‌شوند.

طول عمر مفید این تجهیزات با توجه به شرایط محیطی و نوع پنل تقریبا بین ۲۰ تا ۲۵ سال می باشد.

اکثر شرکت ها نیز این محصولا را برای ۲۰ سال گارانتی می کنند.

البته پنل هایی با گارانتی های متفاوت وجود دارد که خیلی مورد توجه قرار نمی گیرند.

فروش ویژه صاعقه گیر اکتیو آذرخش

اینورتر :

وسیله ای است که جریان مستقیم (DC) را به جریان متناوب (AC) برای مصرف، تبدیل می کند.

اینورترهای خورشیدی به دو نوع منفصل از شبکه و متصل به شبکه تقسیم می‌شوند.

در نوع متصل به شبکه، برق تولیدی از پنل خورشیدی به طور مستقیم به اینورتر وارد می‌شود.

بنابراین این اینورتر با اینورترهای معمولی متفاوت است.

زیرا برق تولید شده از پنل به دلیل تاثیرات شرایط محیطی مانند تغییرات تابش نور خورشید همیشه در حال تغییر است.

پس اینورتر با یک توان ورودی یکنواخت رو به رو نیست و در نتیجه باید الگوی خاصی برای تبدیل برق مستقیم به برق متناوب داشته باشد.

این محصولات در شرایط استفاده طبق استاندارد بالای ۱۰ سال طول عمر دارند.

حتی در خصوص ساخت نیروگاهی توصیه می شود پس از اتمام این مدت زمان اقدام به تعویض اینورتر شود.

فروش ویژه صاعقه گیر اکتیو آذرخش

باطری :

باطری‌ انرژی اضافه تولید شده توسط سیستم PV را جمع کرده و آن را در شب یا وقتی انرژی ورودی دیگر وجود ندارد استفاده می‌کند.

باطری می‌تواند سریع دشارژ شود و جریان زیادی تولید ‌کند که می‌تواند توسط منبع شارژ تولید شود .

بنابراین پمپ‌ و موتور می‌تواند به‌طور متناوب کار کند.

طول عمر مفید این قطعه در صورت رعایت نکات شارژ و دشارژ تا ۵ سال وجود دارد.

اما موارد مختلفی نیز هستند که طول عمر باطری را کاهش میدهند.

و حتما باید استاندارد های زمان استفاده را مورد توجه قرار داد.

فروش ویژه صاعقه گیر اکتیو آذرخش

کنترل شارژر :

کنترل شارژر وظیفه شارژ باطری ها را از منبع پنل خورشیدی بر عهده دارد.

در حقیقت کنترل شارژر همان دستگاه شارژر باتری است.

اما کنترل شارژر خورشیدی غیر از اینکه باید الگوی شارژ یک باطری را رعایت نماید باید خود را با توان متغیر یک پنل خورشیدی نیز وفق دهد.

از این منظر کنترل شارژر خورشیدینیز نسبت به یک کنترل شارژر معمولی گرانتر است.

طول عمر مفید این دستگاه نیز در شرایط استفاده طبق استاندارد بالای ۱۰ سال برآورد شده است و نیاز به سرویس ندارد.

نکات فنی در خصوص نگهداری این دستگاه وجود دارد که باید مورد توجه قرار گیرند.

مقدمه:

صاعقه پدیده ای است طبیعی که احتمال وقوع آن نیز امری تصادفی می باشد واز یک قانون کلاسیک تبعیت نکرده بلکه یک واقعه احتمالی است.

هدف از نصب صاعقه گیر حفاظت از سیستمها و افراد در برابر صاعقه و ایجاد مسیری مطمئن جهت انتقال جریان عظیم صاعقه به زمین می باشد،

در سیستم صاعقه گیر رادهای هوائی وظیفه اولین محل جهت اصابت صاعقه و هادیهای نزولی وظیفه انتقال جریان را به شبکه ارتینگ به عهده دارند.

اگرسیستم صاعقه گیر به درستی طراحی و نصب شده باشد امنیت جانی افراد و ایمنی تجهیزات را بدنبال خواهد داشت.

صاعقه گیر در بالاترین نقطه ی ساختمان نصب می شود و محل اولین نقطه اصابت صاعقه می باشد.

صاعقه گیر آذرخش

نقش صاعقه گیر در هنگام وقوع صاعقه:

هدف از ساخت صاعقه گیر‌ها معمولا اشتباه درک می‌شود.

بسیاری از مردم فکر می‌کنند که صاعقه گیرها، رعد و برق را به خود جذب می‌کنند.

بهتر است این گونه گفته شود که:

صاعقه گیر‌ها مسیری با مقاومت پایین از جریان‌ برق را به سمت زمین فراهم می‌کنند.

تا زمانی که برخورد آذرخش اتفاق می‌افتد، بتوانند از آن برای انتقال دادن جریان‌های الکتریکی عظیم استفاده کنند.

اگر رعد وبرقی اتفاق بیافتد، صاعقه گیر‌ها جریان‌های الکتریکی مضر را از ساختمان انتقال داده و آن را بدون هیچ خطری به زمین منتقل می‌کنند.

این دستگاه توانایی کنترل جریان الکتریکی عظیم وابسته به جریان رعد و برق را دارد.

اگر جریان الکتریسیته به جسمی برخورد کند که رسانای خوبی نباشد، آن وسیله به دلیل تحمل حرارت بسیار زیاد، دچار آسیب جدی مانند سوختگی خواهد شد.

صاعقه گیر، رسانای فوق العاده‌ای است و در نتیجه امکان عبور جریان برق را بدون ایجاد هرگونه خسارت ناشی از درجه حرارت بالا، به سوی زمین فراهم می‌کند.

زمانی که رعد و برق به ساختمانی برخورد می‌کند، در هر جسم رسانایی که در ساختمان موجود باشد، جریان می‌یابد تا راه خودش را به سوی زمین باز کند.

در اکثر موارد این فرایند از طریق سیم‌های مفتولی یا الکتریکی انجام می‌گیرد.

هرچند بعضی اوقات خود ساختمان می‌تواند نقش رسانا را ایفا کند.

زمانی که جریان برق از بین سیم‌ها عبور کند، می‌تواند موجب خسارت تجهیزات برقی شود.

حتی ممکن است باعث آتش‌سوزی و نابودی ساختمان شود.

اگر ما تهدید ایجاد شده توسط جریان رعد و برق را در مورد زندگی انسان در نظر بگیریم و این واقعیت را بپذیریم که نمی‌توانیم از آن جلوگیری کنیم، بهترین راه حل این است که از آن دوری نماییم.

و آسان‌ترین روش دوری کردن از آن، هدایت جریان الکتریسیته به سمت زمین توسط مسیر مشخص شده‌ای است.

به طوری که از کنار ساختمان عبور کند بدون آنکه خسارتی ایجاد شود.

بنابر این نقش اساسی ایفا شده توسط صاعقه گیر هدایت جریان عظیم صاعقه است به زمین بدون اینکه این جریان آسیبی به ساختمان برساند.

صاعقه گیر آذرخش

انواع برقگیر ساختمان(صاعقه گیر):

انواع برقگیرهای مرسوم عبارتند از:

۱- برقگیر میله‌ای

۲- برقگیر با فواصل هوایی

۳ – برقگیر لوله ای

۴- برقگیر قوس طولانی (LFA)

۵- برقگیـر با مقاومت غیر خطی

۶- کابل های معلق

۷- قفس فارادی

۸- سیستم ترمینال مش

ارتفاع نصب “کنتورهای برق تکی” از کف تمام شده، بین ۱۸۰ سانتی متر تا ۲ متر است.

باید فاصله تابلو برق کنتورها از لوله های آب حداقل ۶۰ سانتی متر و از لوله های گاز ۱۳۰ سانتی متر باشد.

ارتفاع نصب تابلوهای کنتور برای مجتمع های بزرگ باید به گونه ای انتخاب شود که ارتفاع بالاترین کنتور حداکثر ۲۲۰ سانتی متر باشد.

و ارتفاع زیر تابلو هم حدوداً یک متر از کف تمام شده باشد.

فروش ویژه صاعقه گیر اکتیو اذرخش

تابلو کنتور باید نزدیک ترین محل به درب خروجی ساختمان نصب شود، طوری که وقتی در باز می شود با کنتور برخورد نکند.

در تابلوهای کنتور فلزی، بدنه تابلو هم باید به سیم ارت وصل شود.

ورقی که تابلوی کنتور با آن ساخته می شود نباید قطر آن از ۱٫۵ میلی متر کمتر باشد.

در صورتی که قرار است از تابلو برق، برای جعبه تقسیم تلفن واحدها یا محل نصب ترانس آیفون و سربندی سیم های آیفون یا کنترل برق حیاط و قسمت مشاعات استفاده گردد. باید یک پنل جدا (از سه قسمت اصلی که توضیح داده شد) در تابلو برق ایجاد شود.

چنانچه لازم باشد تابلو کنتور در فضای باز نصب شود بایستی از نوع بارانی انتخاب شود.

مقدمه:

همبندی به معنی اتصال بخش های مختلف سیستم اتصال به زمین (ارت) به همدیگر جهت هم پتانسیل کردن بخش های مختلف تأسیسات الکتریکی در ساختمان می باشد.

بر اساس مقرارات جدید نظام مهندسی، مهندس ناظر برق در پروژه می بایست هم بندی را کنترل و گزارش نماید.

سیستم همبندی در پی و ستون ساختمان با اتصال  سیم مسی به میله گردها بوسیله بست های مسی ویا جوش احتراقی انجام میشود.

سیم های مسی اتصال داده شده به میلگردهای فونداسیون در چند نقطه به میله های ارت کوبیده شده در زمین اتصال داده میشوند.

در نهایت جهت کاهش هر چه بیشتر مقاومت اهمی ،سیستم همبندی فوق به چاه ارت نیز متصل می شود.

هم بند کردن در چه بخش هایی از ساختمان انجام می شود:

بر اساس مبحث ۱۳ مقررات ملی، در هر ساختمان کلیه قسمتهای زیر باید از نظر الکتریکی به یکدیگر متصل (همبندی)  گردند.

1. قسمت های اصلی فلزی ساختمان، مانند اسکلت فلزی و آرماتورهای بتن (در صورت امکان)

2. هادی حفاظتی کلیه وسایل و دستگاه های نصب ثابت و هادی های حفاظتی پریزها در سرویس های بهداشتی می بایست برای هم ولتاژ کردن هم بندی اضافی انجام شود همین هم بندی موارد زیر را شامل می شود:

   • وان یا زیر دوشی فلزی

   • لوله های آب سرد و گرم

   • بدنه های هادی وسائل نصب ثابت

   • لوله های فلزی فاضلاب

   • لوله های گاز، حرارت مرکزی یا هر نوع لوله دیگر

   • هادی های حفاظتی مدارهای پریز و روشنائی

3. در آشپزخانه باید برای هم ولتاژ کردن هم بندی اضافه انجام شود.

این هم بندی باید موارد زیر را شامل شود:

یخچال،

اجاق گاز،

قفسه بندی فلزی،

ظرفشوئی (سینک)،

هر نوع وسایل برقی،

لوله های آب سرد و گرم،

لوله های فاضلاب،

لوله های حرارت مرکزی،

اجزای فلزی ساختمان ازجمله ستون ها،

هادی های حفاظتی مدارهای پریز و روشنائی.

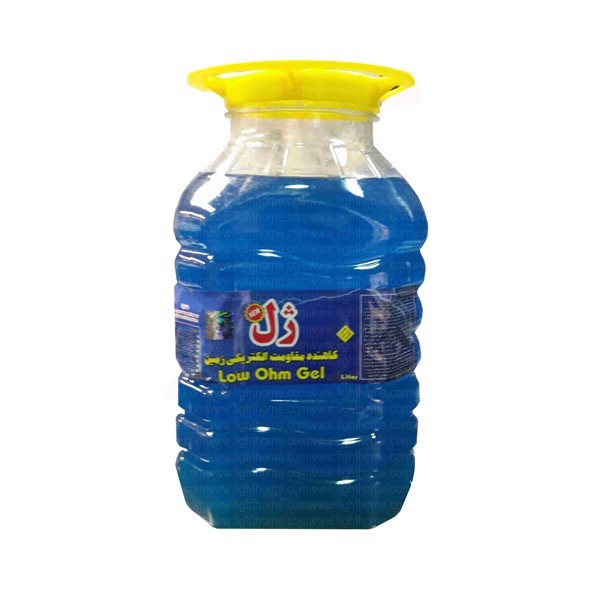

انواع ژل و مایع کاهنده ترکیبات جدیدی هستندکه در راه اندازی  چاه ارت مورد استفاده قرار می گیرند.

و وظیفه اصلی آنها همانطور که از نامشان مشخص است کم کردن میزان مقاومت زمین در چاه ارت است.

از این مواد برای پرکردن چاه ارت نیز استفاده می شود و خاصیت ژلاتینی آنها با عث شده که خشک نشوند.

به طور کلی بد نیست بدانید برای کاهش مقاومت زمین در چاه های ارت از مواد مختلفی استفاده می شود که اکثر آنها از هدایت الکتریکی بالایی برخوردارند.

امروزه انواع ژل و مایع کاهنده جایگزین مواد قدیمی شده اند.

این مواد ژله ای می توانند ضمن کاهش دادن مقاومت الکتریکی زمین باعث خوردگی الکترودها نشوند.

همچنین این مواد در طول زمان و در مراحل تزریق آب به چاه ارت به راحتی نیز شسته نمی شوند.

در استفاده از مواد کاهنده باید توجه نمود که در مناطقی با مقاوت بیش از حد معمول می توان مواد شیمیایی مجاز را به کار برد.

البته توجه کنید این مواد بایستی خاصیت خورندگی نداشته باشند و سبب آلودگی محیط زیست نیز نشوند.

همانگونه که توضیح داده شد ژله های مخصوص کاهش مقاومت اهمی زمین، هدایت الکتریکی چاه ارت را به حد قابل توجهی افزایش داده و اهم سیستم ارت را در خاکهای متفاوت به شدت کاهش میدهد.

بنابراین این محصول جدید توانسته است جایگزین مناسبی برای پودرهای کاهنده سنتی و فعلی باشد.

فروش ویژه مایع ای-ار-اس

ویژگی های مهم مواد کاهنده ژله ای استاندارد:

• توانایی جذب و نگه داری رطوبت

• دارای عمر طولانی و ماندگاری بالا در مقابل هوازدگی، آبهای سطحی و تغییر شرایط محیطی

• سازگار بودن آن با محیط زیست و آلوده نکردن خاک و آب

• این مواد غیر سمی بوده و خاصیت انفجاری ندارند.

مقدمه:

فروش ویژه صاعقه گیر آذرخش

برقگیرهای استنلس استیل یا برقگیرهای فرانکلین، میله های ساده ای هستند با طول یک الی یک ونیم متر که  از جنس فولاد ضد زنگ میباشند.

در این نوع از برقگیر ها ضربه مستقیم صاعقه تنها به اندازه طول میله ها، دور از ساختمان اتفاق می افتاد.

در نتیجه شعاع حفاظتی این برقگیر ها در کلاسهای حفاظتی براساس تئوری زاویه محاسبه می گردند.

فروش ویژه صاعقه گیر آذرخش

 استنلس استیل چیست:

در متالوژی،فولاد ضدزنگیا استنلس استیل( Stainless Steel)، آلیاژی از فولاد می باشد.

و اصلی‌ترین عناصر تشکیل دهنده آن آهن، کروم و نیکل است.

حداقل درصد جرمی کروم در آن ۱۰.۵ استیل درصد و حداکثر درصد جرمی کربن آن ۱.۲ درصد می باشد.

فولادهای زنگ‌نزن به دلیل خاصیت غیرفعال شدن خود می توانند مقاومت بسیار خوبی در برابر خوردگی از خود نشان دهند.

این فولادها به دلیل شکل گرفتن یک لایه غیرفعال بر روی سطح‌شان که به شدت به ماده زیرین پیوند خورده است و از تماس بیشتر ماده به محیط اطراف جلوگیری می کند چنین خاصیتی دارند.

برای اینکه این پدیده غیرفعال سازی به طور پایدار در فولاد اتفاق بیفتد نیاز است که حداقل ۱۰.۵ درصد از ماده را کروم تشکیل دهد.

با داشتن چنین سطحی از کروم حتی اگر خراشی بر روی سطح فولاد ایجاد شود و این لایه از بین برود فولاد می‌تواند خودش را ترمیم کند.

فولادهای زنگ‌نزن به خاطر مقاومت در برابر خوردگی خود بسیار مورد توجه هستند.

 این خاصیت با افزایش میزان کروم افزایش می یابد.

افزودن عنصر مولیبدن باعث افزایش مقاومت به خوردگی فولادهای زنگ‌نزن میشود.

همچنین باعث افزایش مقاومت در مقابل اسیدهای کاهنده و خوردگی در محلول های کلرایدی می شود.

به همین دلیل، انواع مختلفی از فولاد زنگ‌نزن با میزان مختلف کروم و مولیبدن برای مطابقت با محیطی که آلیاژ باید تحمل کند وجود دارد.

مقاومت فولاد زنگ‌نزن به خوردگی و زنگ زدگی، نیاز به نگهداری کم و درخشش بالا، آن را تبدیل به یک ماده ایده آل برای بسیاری از کاربردها که در آن هم نیاز به استحکام بالا و هم نیاز به مقاومت به خوردگی بالا است کرده است.

فروش ویژه صاعقه گیر آذرخش
