مقدمه:

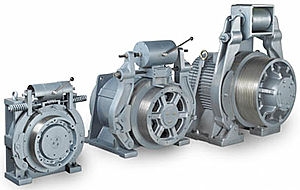

موتورهای سنکرون دسته‌ای از موتورهای الکتریکی هستند که روتور (قسمت دوار) در آن‌ها با سرعت ثابتی می‌چرخد.

البته ثابت به این معنی که در صورت تغییر میزان بار مکانیکی روی شفت، سرعت موتور تغییر نخواهد کرد و اگر بخواهیم سرعت موتور را تغییر دهیم می‌بایست فرکانس تغذیه آن را تغییر دهیم.

 در این نوع از موتور سرعت گردش رتور با سرعت گردش میدان مغناطیسی استاتور برابر است یعنی اگر سرعت گردش میدان استاتور را کم بکنیم سرعت رتور به همان اندازه کاهش می یابد

روش دیگر برای تعیین سرعت چرخش روتور، تغییر تعداد قطب هاست.

البته تعداد قطب‌ها جزو ویژگی‌های ذاتی موتور بوده و در زمان ساخت با توجه به نوع سیم پیچی استاتور مشخص می‌شود.

نوع خاصی از موتورها به نام موتور دالاندر وجود دارند که تعداد قطب‌های آن در حین استفاده، بین ۲ قطب یا ۴ قطب قابل تغییر است.

در موتورهای سنکرون سرعت از رابطه زیر بدست می‌آید:

Ns=120*f/p

که در این رابطه Ns سرعت سنکرون یا همان سرعت چرخش روتور بر حسب دور در دقیقه میباشد.

f فرکانس تغذیه موتور بر حسب هرتز است.

و p تعداد قطب‌های موتور است.

در موتورهای سنکرون سیم پیچی روتور با ولتاژ مستقیم تغذیه می‌شود.

معمولاً در روتور موتورهای سنکرون علاوه بر آهن‌ربا حلقه‌های اتصال کوتاه نیز وجود دارد.

مانند موتورهای رتور قفسی  این حلقه‌ها باعث می‌شود تا در لحظه راه‌اندازی سرعت روتور به سرعت سنکرون نزدیک شود و سپس به سرعت سنکرون برسد.

این حلقه‌ها علاوه بر راه اندازی باعث مقاومت بیشتر موتور در برابر شوک بار و بار اضافی می‌شود.

مقدمه:

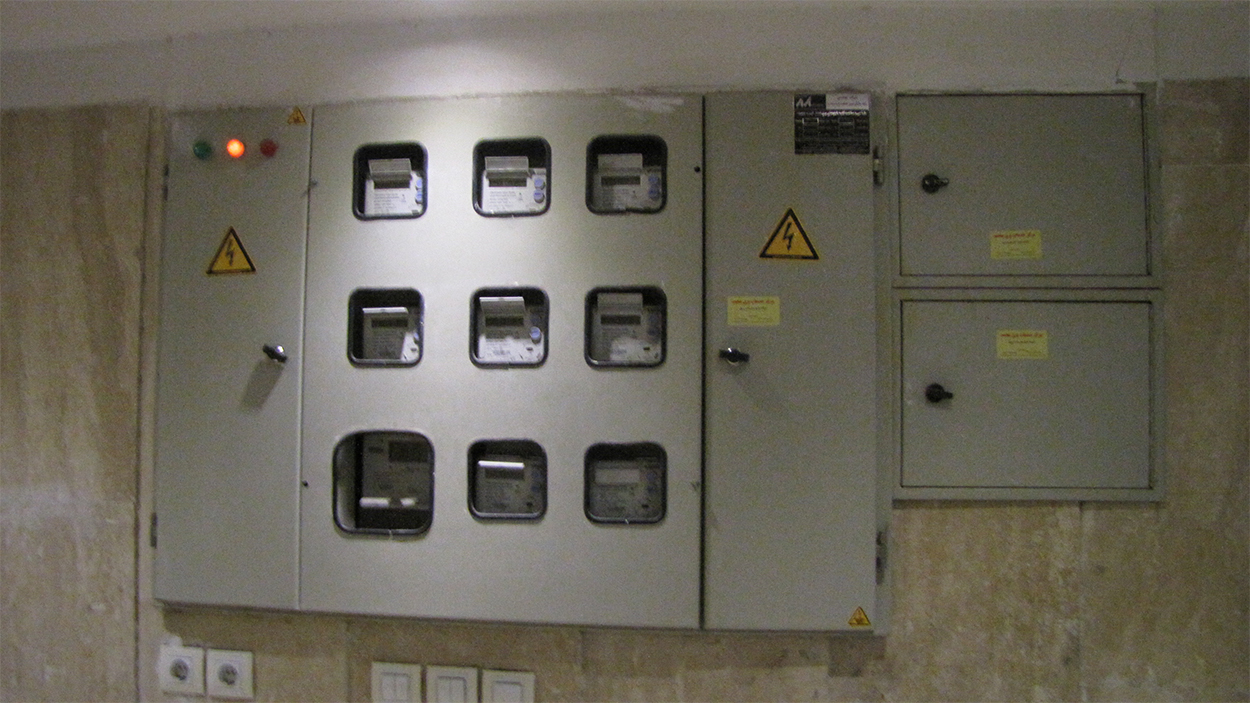

در ساختمان ها برای اندازه گیری میزان مصرف انرژی الکتریکی از کنتور استفاده می گردد.

به همین منظور جهت محاسبه میزان مصرف برق واحدها بصورت جداگانه، تمامی کنتورها داخل تابلو برق کنتوری قرار می گیرند.

این تابلوها امکان استفاده ساختمان ها و مراکز مختلف از شبکه برق سراسری را فراهم می آورند.

و کنتورهای سه فاز و تکفاز در آن قابل نصب و استفاده هستند.

این تابلوها به سه روش توکار، روکار و ایستاده ساخته می شوند.

تابلوی ایستاده بر روی پایه نصب می شود و تابلوی دیواری روکار توسط رول بولت دیوارکوب می شود.

این تابلوها در نزدیکترین فاصله ممکن از درب اصلی ورودی ساختمان نصب می گردند.

به گونه ای که مشکلی در تردد وسایل نقلیه و افراد ایجاد نکنند و همچنین قرائت تابلو آسان باشد.

ویژگی ها و نکات مربوط به تابلوهای کنتوری:

۱-ارتفاع نصب “کنتور‌های برق تکی” از کف تمام شده، بین ۱۸۰ سانتی متر تا ۲ متر باشد.

۲-ارتفاع نصب تابلو‌های کنتور برای مجتمع‌های بزرگ باید به گونه‌ای انتخاب شود که ارتفاع بالاترین کنتور حداکثر ۲۲۰ سانتی متر باشد.

۳-ارتفاع زیر تابلو هم حدوداً یک متر از کف تمام شده باشد.

۴-تابلو کنتور باید نزدیک‌ترین محل به درب خروجی ساختمان نصب شود، طوری که وقتی در باز می‌شود با کنتور برخورد نکند.

۵-در تابلو‌های کنتور فلزی، بدنه تابلو هم باید به سیم ارت وصل شود.

۶-ورقی که تابلوی کنتور با آن ساخته می‌شود نباید ضخامت آن از ۱٫۵ میلی متر کمتر باشد.

۷-باید فاصله تابلو برق کنتور‌ها از لوله‌های آب حداقل ۶۰ سانتی متر و از لوله‌های گاز ۱۳۰ سانتی متر باشد.

اساس کار کلیدهای محافظ جان حفاظت در برق گرفتگی به صورت غیر مستقیم است.

یعنی در اتصال فاز به بدنه کاربرد دارد.

و این کلید در برابر تماس مستقیم با برق حفاظت مطمئنی نخواهد داشت.

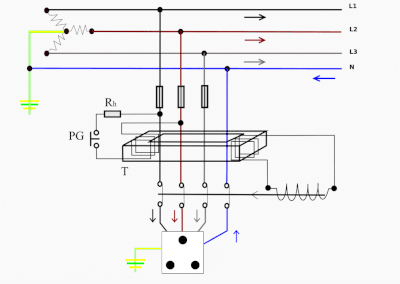

این وسیله دارای سه دسته سیم پچی برروی یک هسته آهنی می‌باشد.

تا وقتی که i2 =i1 باشد شار مغناطیسی برآیند در داخل هسته صفر است و ولتاژی در سیم پیچ سوم نخواهیم داشت .

 به محض بروز اتصالی در بدنه تجهیزات مقداری از جریان به صورت جریان نشتی وارد زمین می‌شود.

آنگاه برآیند این دو تا جریان صفر نخواهد شد.

و در هسته نیز بر آیند فوران صفر نمی‌شود.

به عبارت دیگر در هسته تغییر فوران خواهیم داشت.

این تغییرات فوران در سیم پیچ سوم ولتاژی القای میکند.

در این حالت کلید محافظ جان عمل می‌کند وسیستم را قطع می‌کند.

بنابر این کلید با مقایسه جریان ورودی با جریان خروجی نشتی را تشخیص میدهد.

اگر جریان نشتی بیشتر از حساسیت کلید باشد کلید عمل کرده و جریان ورودی و در نتیجه مدار را قطع می‌نماید.

از مزایای دیگر استفاده از کلیدهای محافظ جان جلوگیری از بروز آتش سوزی در اثر وجود جریان نشتی می‌باشد.

زیرا یک جریان ۵ / ۰ آمپری می‌توان باعث بروز آتش سوزی شود.

بنا بر این کلید حفاظت از جان با تشخیص جریان نشتی و قطع جریان ورودی، میتواند مانع از بروز آتش سوزی شود.

 در صورت وجود جریان نشتی در بدنه وسائل برقی و یا سیستم سیم کشی ساختمان، این جریان به مرور زمان زیاد می‌شود.

افزایش جریان نشتی احتمال سوختن وسایل برقی و سیستم سیم کشی ساختمان را به وجود می‌آورد.

همچنین استفاده از کلیدهای حفاظت از جان، باعث صرفه جویی در مصرف برق میشوند.

زیرا با توجه به کاهش میزان هدر رفت انرژی الکتریکی ناشی از جریان نشتی. صرفه جوئی اقتصادی را نیز در بر خواهد داشت.

                       فروش ویژه صاعقه گیر آذرخش

مقدمه:

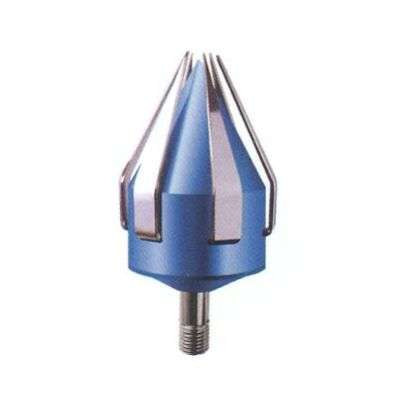

صاعقه گیر آذرخش یکی از انواع صاعقه گیر ساختمان است.

صاعقه گیر اذرخش محصول جدید این شرکت بوده و در دو نوع پسیو و اکتیو تولید میگردد.

صاعقه گیر پسیو (Passive) بر خلاف صاعقه گیر اکتیو (Active) قابلیت یونیزه کردن هوای اطراف را ندارد.

از اینرو این نوع صاعقه گیر را پسیو ، غیر فعال یا ساده نیز می نامند.

صاعقه گیر پسیو در حقیقت همان چیزی است که  نوع ساده آن را بنیامین فرانکیلن در سال ۱۷۵۲ جهت مقابله با صدمات صاعقه ابداع کرد.

صاعقه گیر پسیو چنانچه بر اساس معیارهای استاندارد NFC ساخته شود(همانند صاعقه گیر آذرخش) از کارایی فوق العاده ای در حفاظت از ساختمانها در برابر صاعقه برخوردار خواهد بود.

همچنین طراحی و محاسبات فنی دقیق در خصوص تعیین تعداد و محل قرار گیری آنها اهمیت بسزایی دارد.

مشخصات صاعقه گیر پسیو آذرخش:

طراحی جدید در آرایش ساختار صاعقه گیر نسبت به نوع قدیمی فرانکلین به منظور سهولت در ایجاد دالان پیشرو بالا رونده و افزایش پوشش حفاظتی نسبت به سایر صاعقه گیرهای پسیو معمولی

ساخته شده از فولاد ضد زنگ(استنلس استیل)

دارای کلمپ اختصاصی دوقلو مخصوص سیم یا تسمه به صاعقه گیر

دارای مقاومت بسیار بالا درمقابل عوامل جوی مانند باد و باران و تابش مستقیم نور خورشید

دارای قیمتی پایین تر از مدل های مشابه خارجی

دارای قطر موثر ۳۲ میلیمتر جهت دفع پر قدرت ترین صاعقه ها(۲۰۰ کیلو آمپر به بالا)

سهولت در نصب و راه اندازی

ساختار صاعقه گیر مطابق با استاندارد IEC 62305

قابلیت نصب بر روی پایه های ۳ و ۵ متری تلسکوپی و انواع دکل های مهاری و خود ایستا

جهت تضمین اصالت کالا صاعقه گیر های پسیو آذرخش دارای شماره سریال ویژه و قابل استعلام از این شرکت میباشند.

صاعقه گیر ساختمان

هدف از ساخت صاعقه گیر‌ها معمولا اشتباه درک می‌شود.

بسیاری از مردم فکر می‌کنند که صاعقه گیرها، رعد و برق را به خود جذب می‌کنند.

بهتر است این گونه گفته شود که صاعقه گیر‌ها مسیری با مقاومت پایین از جریان‌ برق را به سمت زمین فراهم می‌کنند.

تا زمانی که برخورد آذرخش اتفاق می‌افتد، بتوانند از آن برای انتقال دادن جریان‌های الکتریکی عظیم استفاده کنند.

اگر رعد وبرقی اتفاق بیافتد، صاعقه گیرجریان‌های الکتریکی مضر را از ساختمان انتقال داده و آن را بدون هیچ خطری به زمین منتقل می‌کند.

این دستگاه توانایی کنترل جریان الکتریکی عظیم وابسته به جریان رعد و برق را دارد.

اگر صاعقه به جسمی برخورد کند که رسانای خوبی نباشد، آن وسیله به دلیل تحمل حرارت بسیار زیاد، دچار آسیب جدی خواهد شد.

سیستم برقگیر، رسانای فوق العاده‌ای است و در نتیجه امکان عبور جریان برق را بدون ایجاد هرگونه خسارت، به سوی زمین فراهم می‌کند.

زمانی که رعد و برق به ساختمانی برخورد می‌کند، در هر جسم رسانایی که در ساختمان موجود باشد، جریان می‌یابد.

  جریان فوق راه خودش را به سوی زمین باز میکند.

در اکثر موارد این فرایند از طریق سیم‌های مفتولی یا الکتریکی انجام می‌گیرد.

هرچند بعضی اوقات خود ساختمان می‌تواند نقش رسانا را ایفا کند.

زمانی که جریان ناشی از صاعقه از بین سیم‌ها عبور کند، می‌تواند موجب خسارت تجهیزات برقی شود.

حتی ممکن است باعث آتش‌سوزی و نابودی ساختمان شود.

 ما بایستی تهدید ایجاد شده توسط جریان رعد و برق را جدی بگیریم.

و این واقعیت را بپذیریم که نمی‌توانیم از آن جلوگیری کنیم، پس بهترین راه حل این است که از آن دوری نماییم.

بنابراین آسان‌ترین روش دوری کردن از آن، هدایت جریان الکتریسیته به سمت زمین است.

این کار بایستی توسط مسیر مشخص شده‌ای صورت پذیرد، به طوری که از کنار ساختمان عبور کند بدون آنکه خسارتی ایجاد شود.

صاعقه گیر ساختمان

تاریخچه صاعقه گیر ساختمان:

اولین نوع صاعقه گیر ساختمان، برق گیر فرانکلین بود.

برقگیر فرانکلین یک رسانای نوک تیز بود که توسط بنجامین فرانکلین در حدود سال‌های ۱۷۴۹ تا ۱۷۵۲ ساخته شد.

عملکرد برق گیر فرانکلین ساده بود.

حجم بار الکتریسیته قبل از آنکه بتواند به اندازه‌ی کافی زیاد شود تا تبدیل به رعد و برق شود، به آرامی از ابر تخلیه می‌شد.

یکی از مشکلات برقگیر فرانکلین این بود که به زمین وصل نمی‌شد و در نتیجه خوب عمل نمی‌کرد.

آن مشکل هم سرانجام با اختراع اولین برقگیر زمینی توسط دانشمند اهل چک، پروکوب دیویس در سال ۱۷۵۴ برطرف شد.

یک سیستم برق گیر به گونه ای طراحی شده تا ساختمان‌ها را از ضربه‌های ناگهانی آذرخش‌ها و خسارات ناشی از آن محافظت کند.

سیستم برق گیر از یک میله‌ی فلزی نوک تیز به ضخامت یک اینچ، سیم‌های رسانا و سیم‌های دفن شده در زمین، تشکیل شده است.

از این رو میله‌های صاعقه گیر فقط قسمتی از این سیستم است.

و مفتول‌های رسانا و سیم‌های دفن شده در زمین هر دو به طور مساوی نقش مهمی در تغییر جهت جریان صاعقه به سوی زمین به عهده دارند.

برقگیر‌ها بار الکتریکی ابر‌ها را تخلیه می‌کنند و در نتیجه مانع از این می‌شوند که صاعقه سیستم برق ساختمان را از کار بیاندازد.

همانطور که گفتیم برق گیر‌ها فقط جلوی ضربه‌ها و حملات ناگهانی صاعقه‌ها را می‌گیرند.

و بار‌های الکتریکی را به سمت زمین از طریق سیستم‌های رسانا و جسم رسانای دفن شده در زمین هدایت می‌کنند.

در نتیجه از ساختمان در برابر خسارت ناشی از درجه حرارت زیاد و آتش‌سوزی وابسته به این خطر طبیعی محافظت می‌کنند.

به بیان دیگر، زمانی که رعد و برق اتفاق می‌افتد، جریان الکتریسیته‌ موجود در آن به دنبال بهترین مسیر برای رسیدن به زمین است.

که (در این مورد) از طریق سیستم برقگیر انجام می‌شود.

بهترین مسیر ممکن سیم‌های رسانای ضخیمی هستند که معمولا از جنس مس یا آلومینیوم می باشند.

از بین این دو، مس به لحاظ داشتن ظرفیت قابل توجه حمل جریان الکتریسیته، رسانای بهتری است.

صاعقه گیر ساختمان

صاعقه گیر ساختمان و سرج ارستر مکمل یکدیگرند:

 سرج ارستر‌ها به منظور حفاظت ثانویه از جریان الکتریسیته یا رعد و برق ساخته شده اند.

سرج ارستر در برابر تغییرات ناگهانی ولتاژ در مدار الکتریکی نقش خود را ایفا میکند.

آن‌ها می‌توانند از تجهیزات الکتریکی در برابر تغییر ناگهانی ولتاژ یا افزایش ناگهانی برق مراقبت کنند.

اما اگر رعد و برق به ساختمان برخورد کند، رعد و برق ناگهانی فوری می‌تواند سرج ارسترها را نیز از کار بیاندازد.

بنابراین سرج ارسترها نمی‌توانند جایگزین صاعقه گیر‌ها شوند، بلکه در کنار صاعقه گیر کار می‌کنند.

صاعقه گیر ساختمان

عملکرد سرج ارستر:

ساختار فولادی یک ساختمان جریان الکتریسیته را به سمت زمین عبور خواهد داد.

اما این احتمال هم وجود دارد که جریان القایی ناشی از رعد و برق به تجهیزات الکتریکی درون ساختمان خسارت وارد کند.

این جریان القایی ناخواسته که در مدارات الکتریکی موجب افزایش ولتاژ میشود توسط سرج ارسترها به زمین دفع میشود.

این نکته مهم است که متوجه باشیم که یک صاعقه گیر به محافظت از ساختمان‌ها در برابر اصابت مستقیم رعد و برق کمک می‌کند.

مشکل است که ما بتوانیم پیش بینی کنیم کی و کجا رعد و برق اتفاق می‌افتد.

اما در ساختمان‌های بلند،و ساختمان هایی که در کوه پایه ها و یا حتی دشت های پهناور احداث میشوند ریسک اصابت صاعقه بالاتر است.

صاعقه گیر ساختمان

مقدمه:

سیستم ارت یا زمین کردن یک نقطه از مدار الکتریکی به معنی اتصال آن به هادی حفاظتی است.

سیستم زمین برای تجهیزاتی به کار می روند که با برق کار می کنند یا با برق کار نمی کنند اما بدنه فلزی دارند.

چاه ارت یکی از اصلی ترین ارکان نیروگاهها، پست های برق، ساختمان ها و … می باشد.

سیستم ارت به منظور حفظ سلامت افراد، تجهیزات و دستگاه ها در مقابل خطرات ناشی از اتصال کوتاه یا صاعقه طراحی می گردد.

برای دستیابی به این امر باید کلیه تجهیزات و سازه های فلزی توسط هادی های مناسب به شبکه ارت وصل نمود.

تا هنگام برور اتصال کوتاه و یا صاعقه ، جریانات فوق از این طریق به زمین انتقال داده شود و خنثی گردد.

ضرورت سیستم ارت در پستهای برق:

۱- افزایش ولتاژ نقطه زمین در محل وقوع اتصال کوتاه یا Ground Potential Rise :

یکی از پارامترهای کلیدی در بحث سیستمهای اتصال زمین است.

به طور خلاصه، در هنگام وقوع اتصال کوتاه، بسته به میزان جریان اتصال کوتاه و مقاومت اتصال زمین، ولتاژ نقطه زمین شده افزایش می یابد.

بدیهی است که پتانسیل این نقطه را نمی توان همان پتانسیل رفرنس یا زمین فرض کرد.

به همین منظور، معمولاً در بحث مطالعات سیستمهای زمین، نقطه رفرنس ولتاژ صفر، زمین دور یا Remote Earth نامیده میشود.

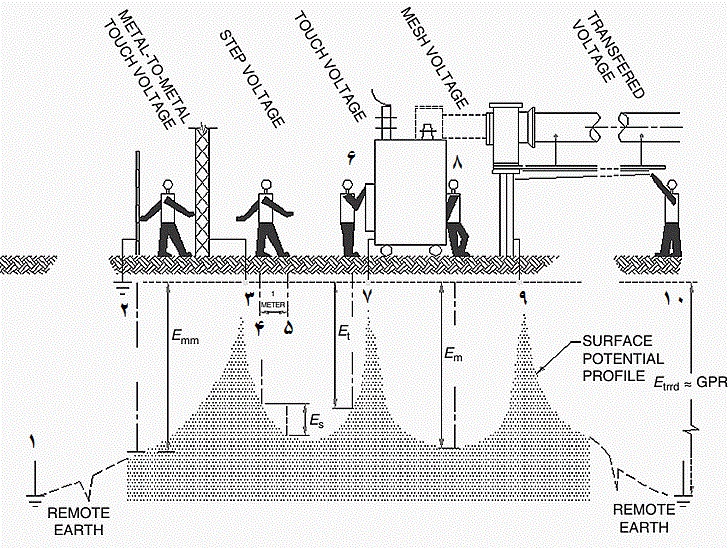

در شکل فوق ،remote Earth که ولتاژ آن صفر فرض شده است باشماره  ۱نشان داده شده است.

۲- ولتاژ تماس فلز به فلز یا Metal-to-Metal Touch Voltage :

این ولتاژ در شکل فوق با Emm نشان داده شده است.

همانطورکه ملاحظه می شود، شخصی دو بدنه فلزی را لمس نموده است.

ولتاژ تماس فلز به فلز، ولتاژ ایجاد شده بین انگشتان دو دست شخص خواهد بود.

بدنه اول در نقطه ۲ زمین شده و پسیو است (مثل فنس فلزی پستها ).

و بدنه دوم (نقطه ۳) که محل عبور جریان اتصال کوتاه بوده و یک بدنه اکتیو است.

ولتاژ فوق برابر اختلاف پروفیل ولتاژ سطح زمین در نقاط ۲ و ۳ خواهد بود.

بدیهی است که ولتاژ تماس فلز به فلز  را می توان بین هر دو نوع بدنه اکتیو  یا پسیو بررسی نمود.

۳- ولتاژ گام یا Step Voltage :

ولتاژ بین دو پای شخص است. در حالت نرمال، فاصله دو پایک متر فرض می شود.

در شکل فوق، این ولتاژ برابر اختلاف ولتاژ نقاط ۴ و ۵ بوده و برابر Es می باشد.

۴- ولتاژ تماس یا Touch Voltage:

اختلاف ولتاژ بین دست و پای شخص درشرایطی است که دست به بدنه برقدار وصل شده است.

درشکل فوق، ولتاژ تماس برابر اختلاف ولتاژ نقاط ۶ و ۷ است (محل عبور جریان اتصال کوتاه نقطه ۷ می باشد).

این ولتاژ در پروفایل ولتاژ سطح زمین با Et نشان داده شده است.

۵- ولتاژ انتقالی یا Transfered Voltage :

این ولتاژ نوعی ولتاژ تماس خاص است که در آن فاصله نقطه تماس تا محل پا، بواسطه وجود بدنه فلزی طولانی (مثل بدنه باسداکت یا بدنه تجهیزات GIS) افزایش یافته است.

در بدترین حالت، که شخص در خارج محیط پست بدنه فلزی متصل به نقطه خطا (مثل فنسهای همبندی شده با زمین پست) را لمس کند، پا در ولتاژ مرجع (remote earth) قرار می گیرد.

در این حالت بیشترین ولتاژ ممکن بین دست و پای شخص ایجاد می شود (GPR~Etrrd).

۶- ولتاژ مش یا Mesh Voltage :

حداکثر ولتاژ تماس در یک مش از شبکه زمین است.

این ولتاژ وقتی حاصل می شود که شخص درنقطه حداقل پتانسیل سطحی زمین قرار گرفتهباشد.

ولی به واسطه اتصال فلزی (مثل بدنه باسداکت) به محل وقوع اتصال کوتاه،در معرض GPR است.

ولتاژ مش در شکل بالا نشان داده شده است.

منبع/farhadyazdi.com

اجرای ارت به روش راد کوبی :

مصالح مورد نیاز:

مصالح مورد نیاز همانند روش عمقی می باشد.

با این تفاوت که به جای صفحه مسی از میله های مغز فولادی ۱ متری و یا ۳ متری با روکش مس استفاده می نمائیم.

روش اجرا:

کانالی به عمق ۸۰ سانتیمتر و عرض ۴۵ سانتیمتر و طول X حفر می نمائیم.

طول کانال و تعداد رادی را که میخواهیم بکوبیم به دو روش میتوان تعیین نمود.

الف- اندازه گیری مقاومت مخصوص خاک و انجام محاسبات لازم

ب- به روش سعی و خطا که بشرح شرح زیر میباشد.

پس از آماده شدن کانال دو میله در زمین میکوبیم به گونه ای که حدود ۱۵سانتیمتر از میله ها بیرون بمانند.

سپس دومیله را با سیم مسی به هم وصل نموده و با دستگاه ارت سنج مقاومت زمین ایجاد شده را اندازه میگیریم.

چنانچه مقاومت نشان داده شده با دستگاه بالای ۴ اهم بود میله دیگری به زمین میکوبیم.

با اتصال سه میله به هم مقاومت زمین ایجاد شده را اندازه گیری می نمائیم .

اینکار را تا زمانی که مقاومت اندازه گیری شده به زیر ۲ اهم برسد ادامه می دهیم .

بعد از آنکه به تعداد کافی میله کوبیده شد سیمی را که به شینه مسی وصل شده به میله هاجوش کدولد میدهیم.

برای پر نمودن کانال ابتدا با بنتونیت روی سیم مسی را پوشانده (در زمینهایی که رطوبت کافی ندارند) و سپس با خاک الک شده کشاورزی یا خاک نرم کانال را پر مینمائیم.

مقاومت زمین اجرا شده را اندازه گیری نموده و ثبت مینمائیم.

( بعد ازپر کردن کانال مقاومت زمین اندازه گیری شده کاهش خواهد داشت و باید کمتر از۲ اهم باشد)

نکته :

در مناطق سردسیر عمق کانال حفاری شده و بطور کلی مسیر عبور کابل مسی خیلی مهم می باشد و نباید در معرض یخبندان قرار گیرد .

اجرای ارت در ارتفاعات و کوه پایه ها:

ارتفاعات کشور با توجه به نوع زمین و خاک میتوان به دودسته تقسیم کرد.

۱-ارتفاعات خاکی که امکان حفاری و کوبیدن میله مغز فولادی در آنها وجود دارد.

۲-ارتفاعات سنگلاخی و صخره ای که امکان حفاری عمیق در آنها وجود ندارد ولی میتوان شیار ایجاد کرد

حالت اول: به یکی از روش های حفر چاه یا کوبیدن ROD میتوان سیستم ارت را اجرا نمود.

حالت دوم: شیارهایی بصورت ستاره و پنجه ای ایجاد نموده و تسمه مسی را در داخل شیار ها خوابانده و برای کاهش مقاومت روی تسمه را با مخلوط خاک و بنتونیت می پوشانیم.

لازم است کلیه اتصالات در زیر خاک بوسیله جوش احتراقی(کدولد) انجام شود.

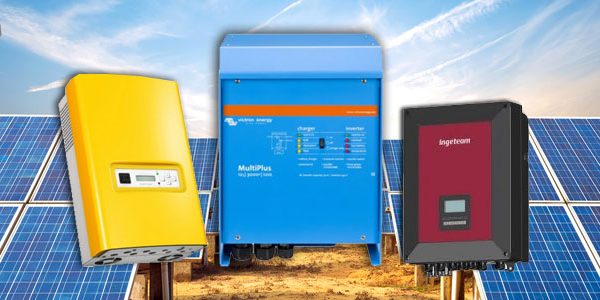

اینورتر به صورت کلی وسیله ای برای تبدیل ولتاژ DC به AC می باشد.

اینورتر برق DC را از منابعی مانند باتری، پنل خورشیدی، یا سلول های سوختی دریافت و به برق AC تبدیل می کند.

برق خروجی را می توان به هر ولتاژی که لازم باشد تبدیل کرد.

اینورترها از نظر فاز تبدیل به دو نوع عمده تک فاز و سه فاز تقسیم می شوند.

همچنین از نظر شکل موج خروجی به چهار نوع زیر تقسیم می شوند:

1. خروجی به شکل موج مربعی

2. خروجی به شکل سینوسی اصلاح شده (معمولی)

3. خروجی به شکل سینوسی اصلاح شده (پله ای)

4. خروجی به شکل سینوسی خالص

اینورتر توصیه شده برای سیستم های سولار، اینورتر سینوسی خالص است.

در صورتی که هدف صرفا تامین روشنایی و یا برق برای دوربین مداربسته باشد.

استفاده از اینورترهای شبه سینوسی مشکلی برای سیستم ایجاد نمی کند.

از جمله پارامترهای مهم در اینورترها که باید مورد توجه قرار گیرد می توان به موارد زیر اشاره کرد:

• سیستم محافظت از تخلیه کامل باتری Deep Discharge Protection

• سیستم محافظت از اضافه ولتاژ باتری Over Voltage Shutdown

• سیستم محافظت از دمای بالا و یا بار بیش از حد Over Temp/Over load

• سیستم محافظت از اتصال کوتاه Short Circut Protection

• سیستم محافظت از جا به جایی قطب ها Reverse Polarity Protection

• عملکرد اتوماتیک در شرایط مختلف (شناسایی بار، حالت stand by، اضافه بار، اضافه ولتاژ، اتصال مجدد و …)

• ولتاژ ورودی متناسب با طرح ارائه شده

• خروجی ۲۲۰ ولت سینوسی کامل با فرکانس ۵۰ هرتز

دسته بندی دیگر اینورترهای خورشیدی، دو نوع متصل به شبکه و مستقل از شبکه می باشد.

اینورترهای متصل به شبکه با تبدیل ولتاز DC به AC، تجهیزاتی را که با ولتاژ AC کار می کنند تغذیه می کنند.

از معروف ترین برندهای اینورتر متصل به شبکه می توان به اس ام ای SMA، گرووات Growatt و استکا Steca اشاره کرد.

هم چنین برندهای کوتک Cotek، مینول Meanwell، ای پی اور EPEVER و اس ام ای SMA نیز از جمله شناخته شده ترین مدل ها در زمینه اینورترهای مستقل از شبکه هستند.

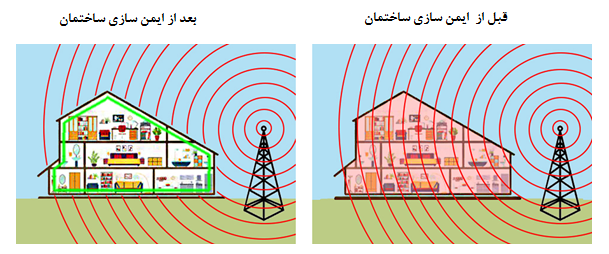

شیلدینگ امواج الکترومغناطیسی در واقع کاهش شدت میدان الکترومغناطیسی در فضا است.

کاهش اثر امواج الکترو مغناطیسی از طریق مسدود کردن امواج با استفاده از موانع رسانا یا مواد مغناطیسی صورت میگیرد.

شیلدینگ امواج الکترومغناطیسی اغلب در راستای ایزوله سازی سیستم ها و ساختار های خاص و حیاتی صورت میگیرد.

استفاده از سیستم شیلدینگ در مکانهای زیر از اهمیت خاصی برخوردار است:

نیروگاه های برق.

بیمارستان ها.

سایت های نظامی.

مراکز داده.

فرستنده ها و گیرنده‌های رادیو و تلویزیون.

سیستم های مخابراتی.

سایت‌ های پتروشیمی و پالایشگاه.

در مکانهای فوق سیستم شیلدینگ به دلیل بکار گیری ادوات و تجهیزات حساس الکتریکی، الکترونیکی و مخابراتی، مطرح می شود.

تنها تجهیزات الکترونیکی نیستند که نسبت به هجوم امواج الکترومغناطیسی خارجی حساسیت پذیری بالایی دارند.

فرایندهای بیولوژیک بدن انسان از طریق ارسال سیگنال های الکترومغناطیسی کوچک صورت می گیرد.

به بیان دیگر انسان موجودی الکترو مغناطیسی است.

لذا مواجهه با امواج الکترومغناطیسی خارجی می تواند بر این سیگنال ها تاثیرگذار بوده و عملکرد فیزیولوژیکی بدن را دچار اختلال نماید.

بنابراین کاهش آلودگی محل سکونت و اشتغال افراد از آلایندهایی چون امواج الکترومغناطیسی؛ به عنوان محلی که مدت زمان زیادی را در آن سپریمی کنند، حائز اهمیت است.

دلیل این امر آن است که مواجهه طولانی مدت با امواج الکترومغناطیسی حتی در سطوح کمتر از حدود پرتوگیری قانونی مطرح شده است.

در استانداردها و خطوط راهنمای جهانی ایمنی امواج الکترومغناطیسی (IEEE, ICNRIP, FCC, …) می توانند منجر به اختلالات بیولوژیکی شود.

این استانداردها معتقدند تا زمانی تغییرات لحظه ای دمایی دراندام ها ناشی از مواجهه با امواج ایجاد نشود، آسیب پذیری در برابر امواج الکترومغناطیسی امکان پذیر نیست.

عمل شیلدینگ در کابلها، سیستم‌های الکترونیکی، ساختمان‌ها و اتاقک‌هایی که درون آن‌ها تجهیزات و وسائل حساس الکترونیکی نصب شده، حائزاهمیت شایان است.

از این طریق میتوان از ایجاد جریان‌های القایی که موجب اضافه ولتاژ‌های مخرب میشوند، جلوگیری نمود.

لازم بذکر است صحیح شیلد کردن کابل، خصوصا هنگامیکه کابل‌ها از فضای باز (Zone ۰) وارد ساختمان میشوند از اهمیت خاصی برخوردار است.

حتی وقتیکه صاعقه یک کیلومتر دورتر از مکان مورد نظر اصابت کند، میزان ولتاژ شوکی (Surge) که در کابل‌ها القاء میشود ممکن است آنچنان بالاباشد که به تجهیزات برقی متصل به آن‌ها خسارات جدی وارد کند.

اهمیت شیلدینگ در مورد یک ساختمان نیز قابل توجه است.

وقتی که صاعقه‌ای مستقیم به یک ساختمان یا محلی در نزدیکی آن برخورد میکند، بروز خسارت حتمی است.

بطور مثال اگر صاعقه‌ای در ۳۰ متری ساختمانی با لوپی (Loop) به ابعاد ۱۰×۱۰ متر فرود آید، ولتاژی در حد ۸۰،۰۰۰ ولت به لوپ القاء میکند.

در این حالت امکان تولید جرقه و تخلیه جریان، محرز است.

خطوط برقی که بطور مناسب شیلد شده اند، به همراه اجرای یک سیستم هم پتانسیل و یکپارچه، میتواند بخوبی کار طراحی بکارگیری تجهیزات تکمیلی حفاظتی را ساده کند.

در این صورت کار حفاظت تجهیزات الکترونیکی هم ارزان و هم ریشه ای، عملی می‌گردد.

اجرای این دستورالعمل‌ها که تقریباً و بطور مقایسه‌ای مخارجی نزدیک صفر دارد.

با در نظر گرفتن اینکه میتوان از ستون ها، آرماتورها، اسکلت‌های فلزی، آرماتور‌های کف و بطور کلی آهن آلات خود ساختمان استفاده کرد، کار را بطور محسوسی ارزان و ساده میکند.

به شرطی که کلیه قطعات نامبرده با اجرای یک اتصال الکتریکی، هم پتانسیل باشند.

همچنین اتصال هیچ قطعه‌ای فراموش نشود.

و در نهایت این شبکه یکدست و بهم پیوسته از چندین نقطه، به زمین وصل گردد.

قدم‌های بعدی شیلد کردن، کمی پیچیده‌تر و سخت‌تر میشود، اما به هر صورت امکان پذیر است.

اتاق‌های مجزا میتوانند به کمک تور‌های فلزی شیلد شوند.

کابل‌هایی را که حتی دارای شیلد نباشند، میتوان با عبور دادن از درون لوله‌های فلزی یا داکت‌های فلزی محافظت کرد.

طراحی دقیق شیلدینگ را باید به متخصصین امر سپرد.

اجرای شیلدینگ میتواند حتی، حفاظت تجهیزات در مقابل شوک‌های (Surge) ناشی از عملیات سوئیچینگ و یا تخلیه‌های الکترواستاتیک را نیز بهبودبخشد.

فروش ویژه رنگ ضد امواج الکترومغناطیسی

مقره‌های سیلیکون رابر از جمله ابزارها و تجهیزاتی هستند که کاربردهای مناسبی را در شبکه توزیع کشور دارند.

پوشش سیلیکون در مقایسه با انواع دیگر مقره‌های کامپوزیتی مورد استفاده بیشتری قرار گرفته است.

سیلیکون به خاطر خاصیت منحصر به فرد Hydrophobic خود قابلیتهای بهتری را در شرایط مختلفی از خود نشان می‌هد.

خاصیت Hydrophobic از تشکیل یک نوار آب بر روی سطح سیلیکون جلوگیری می‌کند.

و آب بر روی آن به صورت قطره قطره باقی می‌ماند.

به همین دلیل مقاومت سطحی آن کاهش پیدا نمی‌کند.

و احتمال ایجاد آرک در این نوع مقره‌ها به حداقل می‌رسد.

پیوند قوی مولکولی سیلیکون باعث می‌شود که اگر لایه‌ای از آلودگی یا غبار بر روی سطح آن بنشیند مولکولهای سیلیکون به سمت بالا حرکت کرده و لایه زاید را دربربگیرند.

به خاطر همین طرح خارجی پوشش همواره سیلیکونی است.

به این عمل خاصیت بازیافت (RECOVERY) می‌گویند.

با توجه به نکات بالا بهترین انتخاب برای مناطق با آلودگیهای مختلف و زیاد و یا غبارآلود استفاده از پوششهای سیلیکونی است.

استفاده از مقره‌های سیلیکونی باعث کم شدن هزینه شست‌وشو و نگهداری می‌شود.

برتری دیگر مقره‌های سیلیکونی نسبت به سایر مقره‌های کامپوزیت مقاومت بسیار خوب در برابر اشعه ماوراء بنفش خورشید است.

که باعث شده عمر مفید پوششهای سیلیکونی در مقایسه با سایر پوششها طولانی‌تر باشد.

قابل انعطاف‌بودن مقره‌های سیلیکونی از شکستگی و پارگی آنها و آسیب‌پذیر بودن در برابر ضربات مکانیکی جلوگیری می‌کند.

یکی دیگر از ویژگیهای این نوع مقره‌ها وزن بسیار کم آنها در مقایسه با سایر مقره‌ها است.

این مساله باعث می‌شود که مقدار و وزن دکلها به همین نسبت کم شود که در کل باعث صرفه‌جویی در هزینه‌ها می‌شود.

وزن کم مقره‌های سیلیکونی باعث کم شدن هزینه حمل و نقل و آسان شدن آن می‌شود.

مقره‌های سیلیکون رابر تولیدی از نوع یکپارچه و بدون درز بوده که این تکنیک در حال حاضر پیشرفته‌ترین روشن ساخت مقره‌ها در دنیا است.

تولیدکنندگان با بکارگیری متخصصان مختلف و استفاده از ابزارهای مورد نیاز و آزمایش های لازم طی چندین سال به دانش فنی ساخت این نوع مقره‌ها دست یافته‌اند.

اجزای تشکیل دهنده مقره‌های سیلیکون را بر اجزای تشکیل دهنده مقره‌های سیلیکون رابر شامل موارد زیر است:

۱- مواد بکار رفته در اینگونه مقره‌ها از نوع کراسلینگ شده الکتریکی مطابق با استاندارد IEC۱۱۰۹-۹۲ بدون هیچگونه فیلتر و افزودنی اضافی است.

۲- میله‌های عایق از جنس فایبرگلاس (اپوکسی تقویت شده با الیاف فیبر شیشه) و نوع ECR (مخصوص کاربرد الکتریکی و مقاوم در برابر اسید) و از سازندگان معتبر و براساس استاندارد IEC۱۱۰۹ تهیه می‌شود.

۳- فیتینگهای دو سر مقره براســاس استــانــدارد IEC ۱۲۰ با بهترین کیفیت ساخته می‌شود.

فیتینگهای مورد استفاده در مقره‌ها به صورت تانگ- اووال است .

که این نوع فیتینگها باعث کم شدن یراق‌آلات خط و در نتیجه باعث کاهش هزینه‌ها می‌شود.

اما برحسب درخواست مشتری سایر فیتینگها نیز مورد استفاده قرار خواهد گرفت.

در ضمن تمامی مقره‌ها در مراحل ساخت مورد آزمایش روتین قرار می‌گیرند.

این آزمایشها، شامل مواردی نظیر آزمایشهای مکانیکی و الکتریکی هستند.

تولید مقره‌های سیلیکونی به روش قالب‌ریزی یکپارچه برای تولید مقره‌های سیلیکونی به روش قالب‌ریزی یکپارچه موارد زیر را باید مورد توجه قرار داد:

الف ) استفاده از حلقه‌های پلاستیکی جهت قرار دادن میله در مرکز قالب ضروری است و این ضرورت عوارض زیر را دربر دارد:

۱- به منظور حفاظت میله مقره در مقابل میدان الکتریکی که باعث خوردگی و سوراخ شدن (puncher) میله خواهد شد باید ضخامت لایه سیلیکونی بر روی میله مقره حداقل ۳ میلیمتر باشد.

بدیهی است در اطراف حلقه‌های لاستیکی مذکور ضخامت لایه سیلیکونی کمتر از سه میلیمتر بوده و در نتیجه میله در محل حلقه‌های اضافی دارای ضعف خواهد بود.

بدین معنی که در این نقطه خوردگی و سوراخ شدن (Puncher) خواهیم داشت.

۲- جنس (مواد) حلقه‌های پلاستیکی در مقایسه با سیلیکون رابر و اپوکسی رزین از طرح عایقی متفاوتی برخوردار است.

که این اختلاف سطح باعث پلاریزاسیون بر روی سطح می‌شود.

که این خود باعث ایجاد گرمای الکتریکی موضعی شده و در نتیجه تخلیه ناقص (Partial discharge) انجام‌می‌گیرد.

در نهایت باعث پوسیدگی در محل قرار گرفتن حلقه‌ها خواهد شد.

ب ) وجود درزها و رگه‌هائی (Seams) در طول مقره که با میدان الکتریکی موازی است خط قالب و ریخته‌گری بر روی سطح مقره حاوی مواد اضافه‌ای است که از محل بین دو قسمت قالب بیرون زده است.

این مواد اضافی باید به دقت پاک شود تا از آسیب بدنه جلوگیری شد.

خط قالب به طور خفیف موج‌دار است که سبب نامتجانسی و بدفرمی میدان الکتریکی می‌شود.

این امر موجب افزایش میزان آلودگی و در نتیجه افزایش تخلیه (discharge) در طول خط قالب خواهد شد که در نهایت موجب فرسایش و زوال ماده و شکنندگی محیط اطراف خط قالب خواهد شد.

برای اینکه سیلیکون رابر در شرایطی که استفاده می‌شود از عملکرد بهتری برخوردار باشد از بتونه (fillers) اضافی استفاده می‌شود.

با افزودن آلومینیوم تری‌هیدرات (ATH)، میزان مقاومت در برابر فرسایش افزوده خواهد شد.

میزان صحیح استفاده از بتونه (fillers) نقش بسیار مهمی در بالابردن عملکرد درست و صحیح مواد دارد.

چنانچه میزان ATH بیش از حد لازم باشد موجب شکنندگی سطح بشقاب (Shed) خواهد شد.

(برای مثال زمانیکه بخواهد بیش از ۹۰ درجه خم شود).

یکی از نشانه‌ها و اثرات استفاده زیاد ATH، سفیدشدن خط خمیدگی درطول سطح بشقاب (shed) است.

ج ) موضوع مهم بعدی درمورد مقره‌های کامپوزیت، طراحی اتصال بین مواد پلی مریک و فیتینگ‌های انتهائی است.

بدنه (hausing) باید دربرابرقوسهای جزئی (partial arcs) که بیشتر و ترجیحاً در محل اتصال بین بدنه (hausing) و فلز فیتینگ انتهائی صورت می‌گیرد، محافظت شود.

طراحهای فیتینگ انتهائی و ترکیب آن با وضعیت اولین بشقاب (Shed) هم چنین پرکردن حفره بین قسمتهای فلزی و بدنه از عواملی هستند که بر روی طول عمر مقره‌های کامپوزیت تاثیر خواهند داشت.

پرکردن حفره بین بدنه و فیتینگ برای پرکردن حفره بین بدنه (hausing) و فیتینگ ازمواد مختلفی استفاده می‌شود.

سه ماده متفاوت (فلز، سیلیکون رابر، ترکیب اپوکسی رزین و فایبر گلاس)

با سه ظرفیت گرمائی متفاوت با یکدیگر در محلی که پیوند سه گانه (triple junction) نامیده می‌شود در تماس هستند.

در زمان استفاده از مقره، با افزایش و کاهش دما این مواد به ترتیب و با سرعتهای متفاوت منقبض و یا منبسط خواهندشد.

نحوه Sealing باید بگونه‌ای باشد که خاصیت تطابق با این حالتها را (انقباض- انبساط) داشته باشد بدون اینکه بر روی سطح فشار مکانیکی وارد آید.

چنانچه بدنه در تماس مستقیم با قسمت فلزی باشد، وجود فشار مکانیکی بر روی سطح امری اجتناب‌ناپذیر است.

تحقیقات بر روی این مقره‌ها نشان داده است که:

پس از چند سال استفاده، سیلیکون رابر از فیتینگ جدا شده و آب از طریق حفره‌ها به میلیه FRP نفوذ کرده و به ناحیه فشرده شده و متراکم آسیب رسانده است.

در نتیجه میله از فیتینگ جدا شده و موجب قطع خط می‌شود.

به منظور جلوگیری از آنچه ذکر شد باید از سیلیکون رابر با خاصیت الاستیکی که از خاصیت چسبندگی (به فلز، سیلیکون و میله FRP) خوبی برخوردار باشد استفاده کرد.

و در برابر آب ۱۰۰درصد چگال‌تر باشد.

خواص مکانیکی مواد بکاررفته در فیتینگ‌ها و نوع اتصال آن به میله از اهمیت بالائی برخوردار است.

یکی از مواردی که باید به آن اشاره شود این است که:

استفاده از cast iron futtings در مقایسه با forged steel fittings یک عامل منفی و نامساعد محسوب شود.

با استفاده از روشهای تحلیلی موجود وجود حفره هوائی در داخل مواد تقریباً امری غیرممکن است.

چون در شرایط عادی استفاده، وجود حفره‌های هوائی باعث ایجاد ترکهای فرسایشی می‌شوند.

نویسنده:رضا امامی
