اهمیت اجرای سیستم ارت

اهمیت اجرای سیستم ارت

 فروش ویژه صاعقه گیر آذرخش

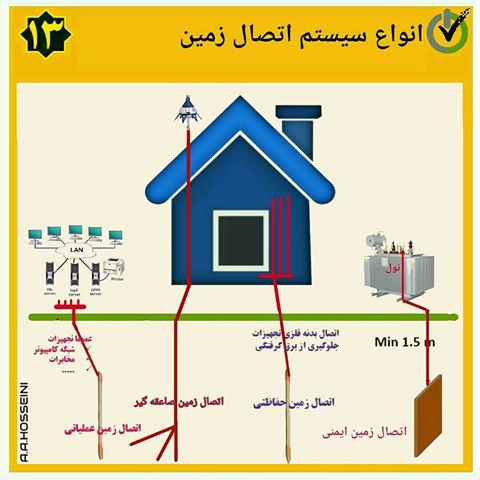

اتصال به زمین از دو نظر مهم است:




۱. حفظ سلامت و ایمنی افرادی که از سیستم برق استفاده می‌کنند.




۲. حفظ سلامت تجهیزات الکتریکی، صرف نظر از مسایل مربوط به ایمنی




اتصال به زمین از نظر صحت کار کرد و سلامت تجهیزات، دو هدف را دنبال می‌کند:


۱. ایجاد شرایطی که در آن سیستم از نظر فنی درست عمل می‌کند.این هدف با برقراری مسیری از طریق زمین به منبع تغذیه و اتصال به زمین با استفاده از رله‌های حساس به دست می‌آید.


۲. ایجاد شرایطی که در آن عایق بندی سیستم سالم می‌ماند.

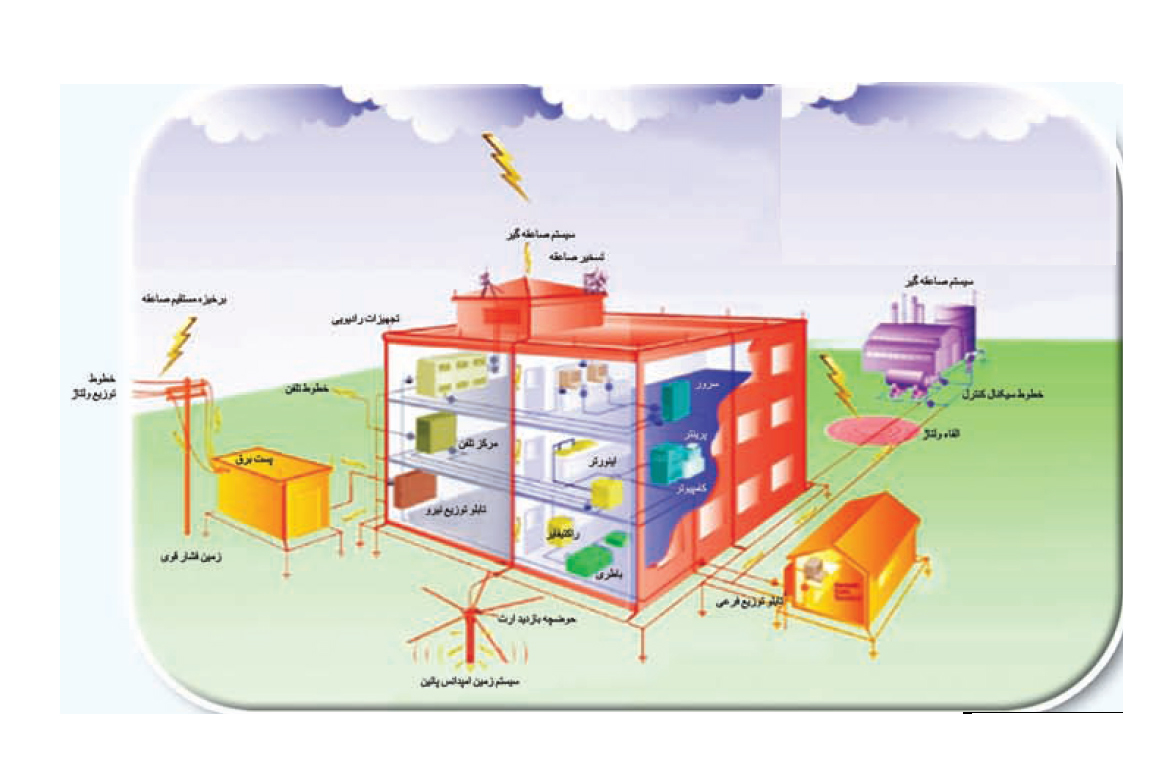

اهمیت همبندی ذر سیستم ارت:


همبندی عبارت است از اتصال اجزای مختلف سیستم اتصال به زمین به یکدیگر به منظور هم پتانسیل کردن قسمت‌های مختلف تاسیسات.


به منظور هم پتانسیل کردن باید قسمت‌های از هادی‌های بیگانه به ترمینال اصلی اتصال به زمین (ارت) متصل گردند که عبارتند از:


لوله‌های فلزی گاز، نفت، آب، هوای فشرده، فاضلاب، لوله‌ها و مجرا‌ها و سایر سرویس ها، سیستم‌های تهویه هوا،و…


همبندی لوله‌های آب و گاز باید تا حد امکان نزدیک به نقطه ورود آن‌ها به ساختمان باشد (بعد از کنتور در طرف مصرف کننده و قبل از انشعاب لوله ها)


تبصره:


در مورد کنتورهای نصب شده در داخل ساختمان، اتصال باید در فاصله حدودا ۶۰۰ میلیمتر از کنتور باشد.


 از سیم اصلی اتصال به زمین بایستی انشعاباتی برای تجهیزات کمکی مانند تابلوهای کنترل و رله، اجزای فلزی سازه‌ها و تاسیسات اطفای حریق در نظر گرفته شود.


 انشعابی بایستی از شینه اصلی اتصال به زمین برای هریک از دستگاه‌های تاسیسات برده شوند.


در صورتی که چند دستگاه کنار یکدیگر قرار داشته باشند، به جای انشعابات طولانی از شینه اصلی، از یک حلقه کمکی با انشعابات کوتاه استفاده شود.


– قسمت‌های هادی بیگانه سیستم بایستی به کلیه بدنه‌های فلزی که به طور همزمان در تماس هستند، اتصال مستقیم داشته باشند.


تبصره:




اگر این اتصال از طریق تجهیزاتی که به قسمت‌های فولادی مشترک وصل است، امکانپذیر نباشد، باید بدنه‌های هادی و قسمت‌های هادی بیگانه با استفاده از سیم‌های همبندی به یکدیگر متثل شود.


در مواردی که دو یا چند ایستگاه در نزدیکی یکدیگر قرار داشته و یک واحد به حساب آیند، سیستم‌های زمین آن‌ها باید با یکدیگر همبند شوند؛ بطوری که کل منطقه تحت تاثیر یک سیستم زمین قرار گیرد.


اگر ایستگاه‌ها دارای فصل مشترکی با یکدیگر باشند، دو جبهه مماس سیستم‌های زمین آن‌ها باید به یکدیگر وصل شوند تا کل منطقه با یک سیستم پوشش داده شود.


درصورتی که فاصله دو ایستگاه آنقدر زیاد باشد که نتوان آنها را دو ایستگاه مجاور هم به حساب آورد، هادی زمین رابط با سطح مقطع کافی باید پیش بینی شود تا اطمینان حاصل شود که جریان اتصالی از طریق زره یا غلاف کابل‌ها برقرار نخواهد شد .


در کارخانه‌ها برای اتصال زمین پست‌ها به یکدیگر نمی‌توان از زره یا غلاف کابل‌ها استفاده نمود.


در کارخانه هایی که دو پست یا بیشتر، سالن واحدی را که دارای اسکلت فلزی است تغذیه می‌کنند، وجود سیم رابط الزامی است .


در این حالت استفاده از اسکلت فلزی کافی نیست. زیرا مقاومت آهن از سیم مسی بالاتر است.


اگر دو پست مجزا هر کدام ساختمان مجزایی را که دارای اسکلت فلزی است، تغذیه کنند، برای اتصال دو پست به یکدیگر باید از سیم مسی با سطح مقطع کافی جهت اتصال نول‌های دو پست به یکدیگر استفاده نمود.


 اتصال دو اسکلت فلزی به وسیله هادی با سطح مقطع کافی به صورت هوایی یا زمینی کافی نیست.


اتصال زمین کارخانه‌های مجاور (همسایه) – با پست‌های مجزا – به یکدیگر منطقی نیست و تن‌ها در صورت توافق مالکین می‌توان زمین‌های آن‌ها را به یکدیگر متصل کرد.


برای جلوگیری از ایجاد جرقه (در اثر اختلاف پتانسیل)، صاعقه گیر، مخازن مواد شیمیایی قابل اشتعال و اتصال به زمین برق – در صورتی که زمین آن‌ها یکی باشد باید همبندی شوند.


تبصره: در صورت جدا بودن زمین منابع شیمیایی آتش زا می‌توان اتصال به زمین جداگانه‌ای را برای آن‌ها در نظر گرفت.


فروش ویژه صاعقه گیر آذرخش

اصطلاحات سیستم ارت:

ارت

گراند

ارتینگ

اتصال زمین

زمین کردن

گراندینگ

همبندی




هم پتانسیل سازی

ارت پنجه کلاغی

چاه ماتریسی

چاه ارت عمقی

چاه ارت سطحی

سیستم ارت

سیستم ارتینگ

سیستم زمین

همبندی اضافی

ارت الکترونیکی




چاه ماتریسی

چاه ارت عمقی

چاه ارت سطحی

سیستم ارت

سیستم ارتینگ

سیستم زمین

همبندی اضافی

ارت الکترونیکی

چاه ماتریسی

چاه ارت عمقی

چاه ارت سطحی

سیستم ارت





سیستم ارتینگ

سیستم زمین

همبندی اضافی

ارت الکترونیکی

سیستم گراند

اتصال زمین

سیستم ارت

سیستم ارتینگ

سیستم زمین

همبندی اضافی

فروش ویژه صاعقه گیر آذرخش



Permanent link to this article: http://peg-co.com/home/%d8%a7%d9%87%d9%85%db%8c%d8%aa-%d8%a7%d8%ac%d8%b1%d8%a7%db%8c-%d8%b3%db%8c%d8%b3%d8%aa%d9%85-%d8%a7%d8%b1%d8%aa/

مديريت وبسايت بهروز عليخانی

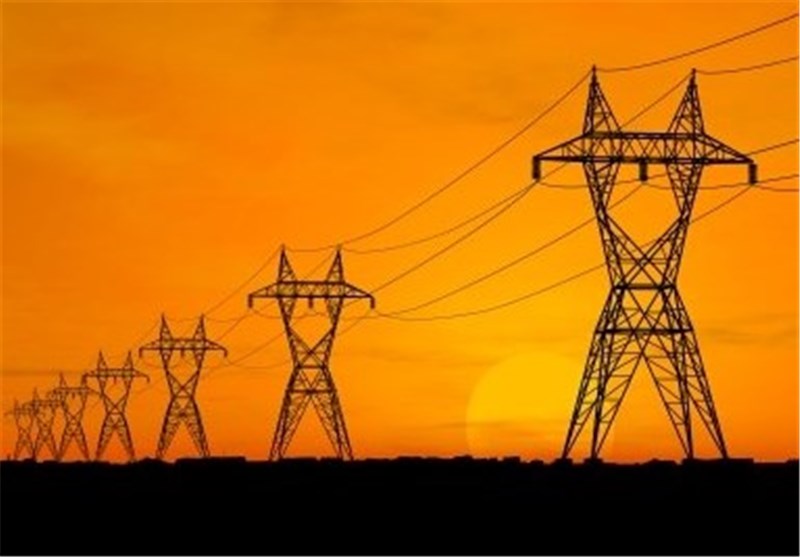

فناوری نانو در خطوط انتقال برق

نانو-خط انتقال

مقدمه:


 با توجه به ارزش انرژی و پیامدهای زیست محیطی ای که افزایش تلفات به همراه دارد، لازم است اقدامات مؤثری در زمینه کاهش تلفات صورت گیرد.


این مهم قابل دستیابی نیست مگر با برنامه ریزی مناسب و تعیین نقشه راه .


مشکلی که در شبکه قدرت ایران وجود دارد، عدم وجود اطلاعات کافی در مورد تلفات است.


به عنوان مثال در مورد میزان تلفات کرونای خطوط فشار قوی اطلاعاتی در دست نیست.


این در حالی است که با افزایش سطح ولتاژ خطوط، تلفات کرونا از اهمیت زیادی برخوردار می­شود.


محاسبه دقیق میزان تلفات شبکه از اهمیت بسیار زیادی در برنامه ریزی صحیح جهت بهینه نمودن تلفات دارد.


به کارگیری روش هایی مانند پوشش دهی خطوط انتقال با فناوری نانو  می تواند ضمن کاهش تلفات و صرفه جویی در مصرف منابع سوخت کشور،  افزایش ظرفیت بهره برداری از خطوط را به همراه داشته باشد.


اضافه کردن این پوشش ها به خطوط انتقال نیرو باعث بهبود دفع حرارتی شده و در نتیجه ظرفیت انتقال توان را افزایش می دهد.


به علاوه این پوشش ها قادر به کاهش مقاومت خطوط بوده و میزان تلفات انرژی را کاهش می دهند.


بدین ترتیب هزینه های انتقال نیرو ناشی از تلفات انرژی و احداث خطوط جدید به دلیل قابلیت بیشتر انتقال توان از خطوط موجود، کاهش یافته و صرفه جویی قابل توجهی به همراه خواهد داشت.



از جمله ویژگی های فنی مثبت پوشش مذکور می توان موارد زیر را نام برد:



۱-کاهش اتلاف انرژی الکتریکی





۲- افزایش راندمان الکتریکی خطوط انتقال





۳- افزایش مقاومت در برابر کرونا و پدیده شکست الکتریکی





۴- کاهش تلفات حرارتی در خطوط نیرو





۵- کاهش شدت فرسودگی در هادی های خطوط انتقال





۶- خاصیت افزایش عایق سطحی در پوشش ایجاد شده





۷- کاهش خسارت خطوط انتقال در مناطق آلوده





۸- سازگاری با محیط زیست





۹- ایجاد خاصیت آب گریزی و خود تمیزشوندگی در پوشش ایجاد شده و در نتیجه جلوگیری از یخ زدگی خطوط در مناطق سردسیر



Permanent link to this article: http://peg-co.com/home/%d9%81%d9%86%d8%a7%d9%88%d8%b1%db%8c-%d9%86%d8%a7%d9%86%d9%88-%d8%af%d8%b1-%d8%ae%d8%b7%d9%88%d8%b7-%d8%a7%d9%86%d8%aa%d9%82%d8%a7%d9%84-%d8%a8%d8%b1%d9%82/

مديريت وبسايت بهروز عليخانی

تکنولوژی کلیدهای کمپکت

کلید کمپکت

مقدمه:


بطور کلی کلید کمپکت ترکیبی از کلید (مدار شکن) و محافظ می باشد که با نام کلید اتوماتیک نیز شناخته می شود.


کلید های کمپکت، محافظ جریان مغناطیسی و حرارتی می باشند یعنی مدارات برق صنعتی و قدرت را در مقابل بار اضافه و نیز اتصال کوتاه حفاظت نموده و آنرا بطور خودکار قطع می کنند.


 معمولا دو نوع کلی دارند:


۱- کلید کمپکت MCCB:


این نوع کلید ها کاربرد عمومی دارند، قابلیت قدرت قطع بالایی داشته و کندکار هستند که می توانند در مقابل جریان های بالا و لحظه ای اتصال کوتاه دوام بیاورند.


از این رو، در ساخت تابلو برق برای قطع و وصل کردن تابلو برق (کلید اصلی یا ورودی) و یا در تابلو های توزیع و فیدرهای قدرت، بسیار مورد استفاده قرار می گیرند.


این کلیدها دارای مدل های ثابت (fixed) و قابل تنظیم (adjustable) هستند.


نرخ جریان در مدل ثابت بصورت رنج های استاندارد واحد (…,۶۳,۱۰۰,۱۶۰,۲۵۰) و در مدل قابل تنظیم، بصورت یک بازه (…,۱۰۰-۸۰,۸۰-۶۰) ارائه می شوند.


  در برخی از مارک ها، پارامتر جریان بصورت درصد و یا ضریب ۰/۵ تا ۱ نیز تعیین می شوند.




۲- کلید کمپکت حافظ موتوری Motor Protection Circuit Breaker) MPCB) و الکترونیکی:


این نوع کلید از تکنولوژی بالاتری برخوردار است تا بتواند از الکتروموتور های بسیار قوی نیز، محافظت نماید و تمام مولفه های الکتریکی موتور را با دقت بالا کنترل کند.


مورد استفاده ی آن فقط برای الکتروموتورها می باشد. این نوع کلید ها ظاهری کاملا شبیه به MCCB دارند.


در نوع الکترونیکی آن، قابلیت تنظیم مواردی مانند جریان نامی، بار اضافه، ضریب جریان اتصال کوتاه (sc)، اثرات گرمایی جریان اتصال کوتاه، زمان تحمل جریان راه اندازی، جریان اتصال کوتاه و دیگر مولفه ها را دارد.





مزایای کلید های کمپکت در مقایسه با لوازم حفاظتی دیگر:


۱- قدرت قطع بالا (۲۵KA – ۱۰۰KA)


۲- مورد استفاده جهت مدارات جریان بالا (تا ۱۶۰۰ آمپر)


۳- تنظیمات دقیق در مورد هریک از پارامتر های الکتریکی


۴- قابلیت فرمان پذیری و کنترل


۵- مقاومت در برابر بارهای لحظه ای، بدون قطعی


۶- وجود رنج های گسترده

Permanent link to this article: http://peg-co.com/home/%d8%aa%da%a9%d9%86%d9%88%d9%84%d9%88%da%98%db%8c-%da%a9%d9%84%db%8c%d8%af%d9%87%d8%a7%db%8c-%da%a9%d9%85%d9%be%da%a9%d8%aa/

مديريت وبسايت بهروز عليخانی

اولین نسل صاعقه گیر

اولین نسل صاعقه گیر

فروش ویژه صاعقه گیر اذرخش

مقدمه:

هدف از نصب صاعقه گیر حفاظت از سیستم ها و افراد در برابر صاعقه و ایجاد مسیری مطمئن جهت انتقال جریان عظیم صاعقه به زمین می باشد.


در این سیستم ها رادهای هوائی وظیفه جذب صاعقه و هادی های نزولی وظیفه انتقال جریان را به شبکه ارتینگ به عهده دارند.


سیستم صاعقه گیری که به درستی طراحی و نصب شده باشد امنیت جانی افراد و ایمنی تجهیزات را بدنبال خواهد داشت.

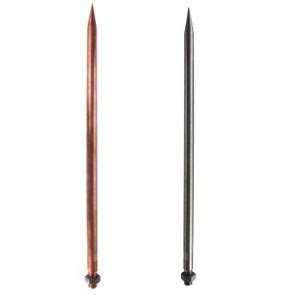

صاعقه گیر میله ای ساده:

این نوع صاعقه گیر اولین نسل صاعقه گیر میباشد.

که تشکیل شده است از یک میله مسی یا  فولادی بطول یک الی ۲ متر که دارای نوکی تیز میباشد.


این نوع از صاعقه گیر بر اساس شکل و خاصیت فیزیکی متضمن تشدید پدیده هایی مثل اثر میله نوک تیز (Point Effect) می‌شود.


و در این مسیر هیچ عامل تشدید کننده‌ای غیر از شکل خاص آن‌ها وجود ندارد.


در بازار این نوع صاعقه گیر به میله ساده فرانکلین نیز معروف میباشند.




شعاع پوشش حفاظتی صاعقه گیر میله ای ساده:

این نوع از صاعقه گیر دارای حداکثر شعاع پوششی به اندازه طول خود را داراست.

یعنی صاعقه گیر میله ای ساده با طول یک متر دارای شعاع حفاظتی یک متر در اطراف خود است.




اصطلاحات رایج بازار در خصوص صاعقه گیرها:



صاعقه گیر



صاعقه گیر اکتیو



صاعقه گیر پسیو



صاعقه گیر میله ای ساده



صاعقه گیر الکترونیکی



صاعقه گیر پیزوالکتریک



صاعقه گیر اتمی



صاعقه گیر رادیو اکتیو



صاعقه گیر خورشیدی



برقگیر ساختمان



برقگیر میله ای



صاعقه گیر خودکفا



صاعقه گیر وابسته



صاعقه گیر خازنی

Permanent link to this article: http://peg-co.com/home/%d8%a7%d9%88%d9%84%db%8c%d9%86-%d9%86%d8%b3%d9%84-%d8%b5%d8%a7%d8%b9%d9%82%d9%87-%da%af%db%8c%d8%b1/

مديريت وبسايت بهروز عليخانی

ارت (earth)

ارت (earth)

مقدمه:

ارت (earth)

در مهندسی برق، واژه زمین یا ارت با توجه به کاربردهای آن دارای معانی متفاوتی است.


زمین در یک مدار الکتریکی می‌تواند نقش یک نقطه مبدأ را داشته باشد که بر طبق آن بقیه ولتاژهای الکتریکی را اندازه‌گیری می‌کنند.


واژه زمین همچنین به مسیری کلی برای بازگشت جریان به منبع نیز اطلاق می‌شود.


این واژه در مورد یک اتصال مستقیم به زمین نیز مورد استفاده قرار می‌گیرد.


یک مدار الکتریکی ممکن است به دلایل مختلفی به زمین متصل شده باشد.


در مدارهای قدرت این اتصال‌ها معمولاً برای بالا بردن ایمنی و محافظت افراد یا دستگاه‌ها از تأثیرات معیوب بودن عایق هادی‌ها ایجاد می‌شود.


اتصال به زمین در مدارهای قدرت از آسیب دیدن عایق‌های مدار در اثر افزایش ولتاژ بین زمین و مدار جلوگیری کرده و این ولتاژ را در یک حد معین محدود می‌کند.


از اتصال زمین برای جلوگیری از افزایش الکتریسیته ساکن در هنگام حمل مواد قابل اشتعال یا تعمیر تجهیزات الکترونیکی نیز استفاده می‌کنند.


در برخی از انواع تلگراف‌ها و شبکه‌های انتقال زمین به تنهایی نقش یکی از هادی‌ها را ایفا می‌کند و به عنوان مسیر بازگشت جریان به منبع مورد استفاده قرار می‌گیرد.


با این کار در هزینه ایجاد یک خط جداگانه برای بازگشت جریان صرفه‌جویی می‌شود.


در اندازه‌گیری از زمین به عنوان یک پتانسیل الکتریکی ثابت استفاده می‌کنند که با توجه به اختلاف پتانسیل هر قسمت از مدار از زمین میزان پتانسیل آن قسمت را مشخص می‌کنند.


یک زمین الکتریکی باید از ظرفیت انتقال جریان مناسبی برخوردار باشد تا بتوان از آن به عنوان مبدأ صفر ولتاژ استفاده کرد.


معنی واژه زمین یا ارت در برق و الکترونیک بسیار گسترده‌است و حتی ممکن است در وسایل نقلیه‌ای مانند کشتی، هواپیما که عملاً اتصال مشترکی با زمین ندارند نیز از این واژه به عنوان پتانسیل صفر استفاده شود.



ارت در مدار الکتریکی:

با وصل بدنه تجهیزات الکتریکی بروز خطا در هر یک از تجهیزات موجب جاری شدن جریان در سیم زمین شده و از برق دار شدن بدنه جلوگیری می‌کند.


یک اتصال مناسب به زمین باید مقاومت پایینی داشته باشد تا در صورت بروز خطا، جریان جاری در زمین موجب عمل کردن سیستم حفاظت در شبکه شود.


با وصل تمامی اجسام هادی در خطر برقدار شدن می‌توان از بروز شوک الکتریکی در اثر تماس با این اجسام جلوگیری کرد.


سیم زمین سیمی است که (مستقیماً یا غیر مستقیم) به یک یا چند الکترود زمین اتصال دارد.


این الکترودها ممکن است در نزدیکی محل استفاده از سیم زمین یا در محلی دورتر قرار داشته باشند.


این سیم (یا شینه داخل تابلو) زمین در سیستم‌های TNS وTNCS که رایجترین سیستم‌های نیرورسانی می‌باشند می‌بایست به سیم (یا شینه داخل تابلو) نول وصل شود.


همچنین ممکن است این سیم به شبکه لوله‌کشی شده ساختمان نیز متصل شده باشد تا مقاومت کمتری را ایجاد کند.


استفاده از لوله‌های آب برای اتصال به سیستم زمین با گسترش استفاده از لوله‌های غیر فلزی مثل لوله‌های پلی وینیل کلراید در برخی کشورها ممنوع شد.


در صورت همبندی پی یا اسکلت فلزی ساختمان با چاه ارت مقاومت سیستم بمیزان زیادی کاهش یافته و ایمنی افزایش خواهد یافت.


تجهیزات الکتریکی ثابت معمولاً از اتصال زمین دائمی برخوردارند.


تجهیزات قابل حمل که دارای بدنه فلزی هستند از یک پین مخصوص برای وصل سیم زمین استفاده می‌کنند.


اندازه هادی زمین معمولاً با استفاده از استانداردها و مقرارت مربوط به حفاظت الکتریکی تعیین می‌شود.





انتقال انرژی الکتریکی:

برخی از سیستم‌های انتقال HVDC از زمین به عنوان سیم برگشت استفاده می‌کنند.


این کار به ویژه در مورد خطوط کابلی زیر آبی مورد استفاده قرار می‌گیرد چرا که آب دریا یک هادی مناسب است.


در این حالت برای ایجاد اتصال با زمین از الکترودهای دفن شده در زمین استفاده می‌شود.


محل قرار گرفتن این الکترودها باید با دقت انتخاب شود تا از خوردگی شیمیایی الکترودها و تأسیسات زیر زمینی تا جای ممکن کاسته شود.


در سیستم‌های توزیع تک سیم با برگشت زمین (Single Wire Earth Return/SWER) با استفاده از یک سیم قدرت در شبکه‌های قدرت در هزینه‌ها صرفه‌جویی می‌شود.


این روش معمولاً در مناطق روستایی مورد استفاده قرار می‌گیرد تا خطرات ناشی از برگشت جریان زیاد در زمین موجب خسارت نشود.


یکی از نگرانی‌های خاص در طراحی پست‌های الکتریکی افزایش پتانسیل زمین است.


زمانی‌که جریان بسیار بزرگ ناشی از خطا در شبکه به زمین تزریق می‌شود ممکن است پتانسیل الکتریکی در مناطق مجاور محل تزریق جریان نسبت به مناطق دیگر بالا رود.


این اتفاق به دلیل محدود بودن ضریب هدایت در لایه‌های خاک رخ می‌دهد.


این تغییر پتانسیل در زمین می‌تواند آنقدر زیاد باشد که دو نقطه نزدیک به هم بر روی زمین دارای ولتاژی با اختلاف بالا باشند.


این اختلاف ولتاژ می‌تواند (به دلیل افزایش ولتاژ گام) خطراتی را برای افرادی که در آن منطقه بر روی زمین ایستاده‌اند ایجاد کند.


همچنین لوله‌ها، نرده‌ها یا سیم‌های ارتباطی داخل پست نیز دچار اختلاف ولتاژ می‌شوند که می‌تواند ولتاژ تماس با این اشیا را تا حد خطرناکی بالا ببرد.





چاه ارت:

سالهای قبل از زغال و نمک برای چاه ارت استفاده می‌شد ولی پس از مدتی در اثر تماس نمک با مس صفحه مسی سولفاته می‌شد و عملاً چاه ارت از کار می‌افتاد.


  در حال حاضر یک حلقه چاه به عمق بین ۵ الی ۱۰ متر حفر می‌گردد که بستگی به جنس خاک و رطوبت زمین دارد.


یک صفحه مسی به ابعاد ۷۰*۷۰ سانتیمتر و با ضخامت ۵ میلی‌متر که به یک سیم مسی معمولاً نمره ۷۰ از طریق جوش و بست اتصال می‌یابد و از ماده‌ای بنام بنتونیت استفاده می‌گردد.


این ماده را بهمراه ۱۰۰۰ لیتر آب به صورت دوغاب درآورده و درون چاه می‌ریزیم در بین کار صفحه مسی را به صورت عمودی و در وسط چاه قرار می‌دهیم و الباقی دوغاب را می‌ریزیم سپس خاک را سرند کرده داخل چاه می‌ریزیم.


یک تابلو تست برای ارت بالای چاه ارت قرار می‌دهیم و سیم ارت به شین ارت داخل تابلو وصل می‌گردد.


از طریق سیم کلیه بدنه دستگاه‌ها شامل الکتروموتور بدنه لوازم آشپزخانه هر آنچه را که به برق وصل شده و قابلیت تماس با انسان را دارد به این شمش مسی وصل می‌کنیم.


برای چاه صاعقه گیر نیز می‌توان یک چاه  مجزا  با فاصله ۲۰ متری اجرا نمود و در بلندترین نقطه ساختمان یک میله برقگیر نصب می‌کنیم و آن را نیز به چاه ارت  صاعقه گیر وصل می‌کنیم.

صاعقه گیر اکتیو آذرخش(ساخت ایران)



Permanent link to this article: http://peg-co.com/home/%d8%a7%d8%b1%d8%aa-earth/

مديريت وبسايت بهروز عليخانی

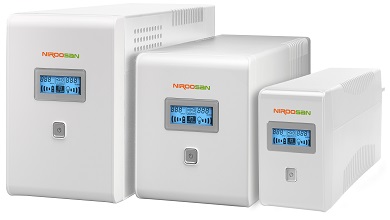

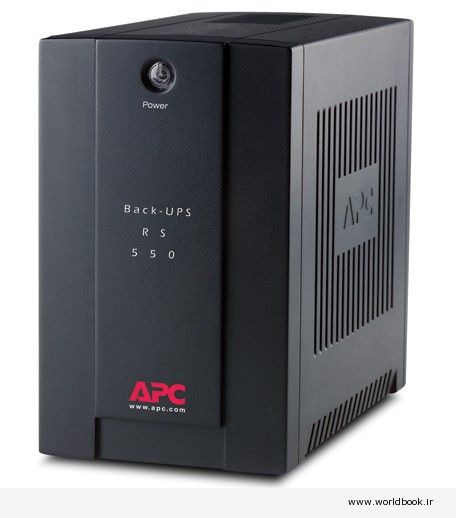

انواع UPS

انواع UPS

مقدمه:

UPS  مخفف عبارت Uninterruptible power supply ، به معنای منبع تغذیه بدون وقفه است.

یوپی اس یک منبع تغذیه الکترونیکی است که وظیفه اصلی آن ، تامین بدون وقفه ی توان مورد نیاز بار مصرفی می باشد.

این سیستم بین برق شهر و دستگاه مصرف کننده قرار گرفته علاوه بر تثبیت و تنظیم برق شبکه مانع از نفوذ نویز و اختلالات شبکه به تجهیزات حساس مصرف کننده می گردد .

همچنین یوپی اس به عنوان منبع توان بدون وقفه با  استفاده از انرژی ذخیره شده در باتری  ، برق مورد نیاز تجهیزات مصرف کننده را تامین می نماید .

درحقیقت استفاده از یک انرژی پشتیبان مانند سیستم تامین انرژی بدون وقفه (UPS) شما را قادرمیسازد که بربیشترمشکلات ناشی ازبرق شهرفائق آیید وهمچنین محافظت دربرابرقطع کلی برق را نیز بدست آورید.

شما می توانید سطوح مختلفی ازحفاظت را درمقابل مشکلات برق برای سیستم خود جهت جلوگیری ازتخریب ویا ازدست دادن اطلاعات به کارگیرید.



بطور کلی سه نوع دسته بندی برای UPS‌ها وجود دارد که عبارتند از:

۱- یوپی اس online

۲- یوپی اس offline

۳- یوپی اس line interactive



۱-یوپی اس online:

در این نوع تکنولوژی در شرایط عادی و نرمال ورودی، ولتاژ خروجی یو پی اس پس از تصحیح ولتاژ ورودی یو پی اس اعمال می‌شود و فقط در شرایط خاصی از قبیل:

وجود نقص فنی در یو پی اس،

اضافه بار،

افزایش دما و… یو پی اس به مسیر بای پس رفته و برق ورودی یوپی اس مستقیما به خروجی منتقل می‌گردد.

زمانیکه برق شهر در جریان است این بخش باطری را شارژ و انرژی اینورتر را توسط یک ولتاژ dc ثابت تامین می‌کند.

در صورتی که برق ورودی (برق شهر) قطع شود شارژ خاموش شده و انرژی DC اینورتر توسط باتری تامین می‌شود و از این زمان باتری رفته رفته خالی می‌شود.

این نوع یو پی اس که اصطلاحا یو پی اس Double Conversion نیز نامیده می‌شود بالاترین میزان حفاظت را ارائه می‌کند، زیرا بار همواره با یک ولتاژ تنظیم شده تغذیه می‌شود.

به عبارت دیگر حتی زمانی که برق شهر وجود دارد یکسو کننده شارژر و بخش‌های اینورتر فعال هستند و در حالت عادی که بار انرژی خود را دریافت می‌کند، به خوبی در برابر اختلالات برق شهر محافظت می‌شود.

اینورتر با استفاده از انرژی باتری به کار خود ادامه می‌دهد.

انجام این مراحل به نحوی صورت می‌پذیرد که هیچ وقفه‌ای به بار منتقل نشود.

زمانی که انرژی باتری استفاده می‌شود اینورتر مانند زمان استفاده از برق شهر همان میزان رگولاسیون ولتاژ را ارائه می‌کند و بار از طریق سوئیچ استاتیک به خروجی اینورتر متصل است.

در این مدار، rectifier کار اصلاحات توان را نیز انجام می‌دهد.



۲-یوپی اس offline:

این نوع تکنولوژی هنگامی که برق شهر قطع می‌گردد به عنوان منبع جایگزین وارد سیستم می‌شود و موقعی که برق شهر وجود دارد، یوپی اس عملا هیچ کاری انجام نمی‌دهد.

در این نوع یو پی اس در شرایط عملکرد عادی، توان از منبع ورودی AC متصل به برق شهر، از طریق TRANSFER SWICH به بار انتقال می‌یابد.

در صورت خرابی منبع ورودی و یا خارج شدن از حدود مجاز ولتاژ و فرکانس AC ورودی، TRANSFER SWICH عمل کرده و تامین انرژی از طریق انرژی ذخیره شده در باطری‌ها صورت گرفته و مسیر اینورتر جایگزین مسیر AC می‌گردد.

بسیاری از مدل‌های این یو پی اس در مسیر Bypass خود دارای فیلتر‌های RF (فرکانس رادیویی) و مدارت تنظیم کننده ولتاژ می‌باشندکه تا حدودی از افزایش شدید و ناگهانی ولتاژ (spike) و خارج شدن ناگهانی ولتاژ ورودی از حدود غیر مجاز، جلوگیری می‌کند.

شارژر باتری وظیفه آماده نگه داشتن باتری‌ها را به عهده دارد.

اگر ولتاژ AC ورودی از حداقل مجاز پایین‌تر رود، اینورتر بلافاصله شروع به کار کرده و بار به وسیله سوئیچ استاتیک (یا رله خروجی) به اینورتر منتقل می‌شود.

با توجه به این که مراحل انتقال پس از قطع ولتاژ Bypass آغاز می‌شود وقفه اجتناب ناپذیر در تامین انرژی بار روی می‌دهد، اگرچه این وقفه کوتاه به اندازه ۱۰~۲ میلی ثانیه است.



۳-یوپی اس Line interactive

در این تکنولوژی زمانی که برق شهر وجود دارد یا شرایط برق ورودی یوپی اس عادی می‌باشد.

ورودی برق از طریق بای پس به ترانسفورماتور یو پی اس منتقل می‌گردد.

در این شرایط ترانسفورماتور یو پی اس به عنوان شارژر دستگاه عمل می‌نماید و در نهایت از این طریق ولتاژخروجی AC تامین می‌گردد.

اینورتر همواره روشن و به خروجی یوپی اس متصل است باتری‌ها از این طریق نیز قابلیت شارژ را دارا می‌باشند.

در صورت خرابی منبع ورودی و یا خارج شدن ولتاژ و فرکانس AC ورودی از حدود مجاز، پیوستگی توان خروجی از اینورتر و انرژی ذخیره شده باتری‌ها تامین می‌گردد.

در مقایسه با توپولوژی offline، تجهیزات فیلترینگ بیشتری تعبیه شده و ناپایداری خروجی و نویز‌های سوییچینگ نیز کاهش یافته است.



گا‌ها ترانس Buck/Boost جهت تنظیم ولتاژ در مسیر Bypass اضافه می‌شود.

این ترانس با سیم پیچ ثانویه چند سر به همراه چندین رله طوری تنظیم می‌شود که هر دو سطح پایین و بالای ولتاژ مسیر Bypass را به طور مناسب پوشش داده و بدین طریق ولتاژ خروجی یوپی اس را به اندازه ولتاژ مورد نیاز محدود می‌کند.



این بدین معناست که محدوده ولتاژ قابل قبول ورودی (بدون نیاز به عملکرد اینورتر) افزایش می‌یابد.

عملکرد ترانس فرورزنانس نیز شبیه ترانس Buck/Boost می‌باشد، در این مورد ترانس فرورزنانس جایگزین ترانس Buck/Boost شده است.

این ترانس تنظیم و رگولاسیون ولتاژ را در برابر اختلال‌هایی مانند نویز خط الکتریکی انجام می‌دهد و به ازای تغییر در ولتاژ ورودی از -%۴۰ تا +%۲۰ خروجی تنها ۳%+ مقدار نامی تغییر خواهد کرد.

همچنین این ترانس با ذخیره انرژی، برق مورد نیاز کامپیوتر‌ها را در زمان قطع کامل برق برای مدت کوتاهی تامین می‌کند تا اینورتر شروع به کار کند.

بنابریان بدون ایجاد وقفه در جریان برق؛ بار بین مسیر Bypass به اینورتر منتقل شده و یوپی اس عملاً به یک سیستم واقعی On-Line تبدیل می‌شود که در خروجی آن وقفه‌ای مشاهده نمی‌شود.

البته در عمل، شاهد چند میلی ثانیه زمان swiching می‌باشیم.



یو پی اس

یو پی اس

یوپی اس

یو پی اس انلاین

یو پی اس افلاین

یو پی اس لاین اینتراکتیو

یو پی اس خورشیدی

UPS

یو پی اس تایوانی

یو پی اس با مارک جت پاور تایوان

یو پی اس

یوپی اس

یو پی اس انلاین

یو پی اس افلاین

یو پی اس لاین اینتراکتیو

یو پی اس خورشیدی

UPS

یو پی اس تایوانی

یو پی اس با مارک جت پاور تایوان



یو پی اس

یو پی اس

یوپی اس

یو پی اس انلاین

یو پی اس افلاین

یو پی اس لاین اینتراکتیو

یو پی اس خورشیدی

UPS

یو پی اس تایوانی

یو پی اس با مارک جت پاور تایوان

یو پی اس

یوپی اس

یو پی اس انلاین

یو پی اس افلاین

یو پی اس لاین اینتراکتیو

یو پی اس خورشیدی

UPS

یو پی اس تایوانی

یو پی اس با مارک جت پاور تایوان

یو پی اس

یوپی اس

یو پی اس انلاین

یو پی اس افلاین

یو پی اس لاین اینتراکتیو

یو پی اس خورشیدی

UPS

یو پی اس تایوانی

یو پی اس با مارک جت پاور تایوان

یو پی اس

یوپی اس

یو پی اس انلاین

یو پی اس افلاین

یو پی اس لاین اینتراکتیو

یو پی اس خورشیدی

UPS

یو پی اس تایوانی

یو پی اس با مارک جت پاور تایوان

Permanent link to this article: http://peg-co.com/home/%d8%a7%d9%86%d9%88%d8%a7%d8%b9-ups/

مديريت وبسايت بهروز عليخانی

سرج ارستر ایرانی

سرج ارستر ایرانی

فروش ویژه صاعقه گیر آذرخش

فروش ویژه سرج ارستر ایرانی

مقدمه:

سرج ارستر وسیله ای حفاظتی است که با هدف حفاظت تجهیزات الکتریکی و الکترونیکی از آسیبهای ناشی از نوسانات شدید ولتاژ مانند برخورد رعد و برق طراحی شده است .



یک سرج ارستر با تخلیه جریانهای اضافه ایجاد شده از طریق نوسان شدید ولتاژ از طریق اتصال به زمین ، از ورود ولتاژهای مخرب به تجهیزات مورد حفاظت جلوگیری می نمایند .



سرج ارستر با تخلیه ولتاژ های اضافه به زمین از اثرات مخرب ولتاژ بالا (Over Voltage) جلوگیری می نماید.



به طور کلی سرج ارسترها به طور موازی به تجهیزاتی که وظیفه محافظت از آن ها را دارد متصل می شود .



سرج ارستر با منحرف کردن ولتاژ اضافی از آسیب رسیدن به دستگاه جلوگیری می کند.



درون سرج ارستر یک مقاومت سرامیکی غیر خطی وجود دارد.



مکانیزم یک سرج ارستر در زمان وقوع اضافه ولتاژ:

مکانیزم عمل سرج ارسترها به گونه ایست که تا زمانی که ولتاژ سرجی در سیستم وجود نداشته باشد، این قطعات به صورت مسیرهای مدار بازی هستند که در روند کاری سیستم دخالتی ندارند.



 چنانچه در سیستم، ولتاژ سرج نمایان شود و اختلاف پتانسیل دو سر سرج ارسترها از حدی بالاتر رود، این قطعات به صورت مسیرهای بسته ای عمل می­کنند.



سرج ارستر با تخلیه جریان های سرج (در زمین یا نول)، سطح اضافه ولتاژی که در سیستم رخ داده است را پایین می­آورند و به این ترتیب دیگر تجهیزات موجود در سیستم با چنین اضافه ولتاژهایی مواجه نخواهند شد و آسیب نخواهند دید.



سرج ارستر dc و ac:

در داخل سرج ارستر اتصالات با عنوان اتصالات رابط وجود دارد که دارای محافظ نوسان می باشند، و همچنین قطعاتی برای حفاظت در برابر افزایش ولتاژ لحظه ای (حفاظت در برابر ولتاژ ضربه ای) نیز وجود دارد.



این تجهیزات حفاظتی با توجه به نوع ولتاژ مداری که از آن محافظت می نمایند به دو دسته AC و DC تقسیم میشوند.



در نوع AC تعداد فاز و سطح حفاظت تعیین کننده تنوع محصول است.



 در نوع DC تفکیک تجهیزات بر اساس سطح مجاز ولتاژ مدار و سطح حفاظت سرج ارستر صورت می گیرد.



سرج ارستر ac
برقگیر
ارستر



سرج ارستر dc
برقگیر ترانس هوایی
ارستر با مارک سوله فرانسه



سرج ارستر
برقگیر
ارستر



سرج ارستر جهت حفاظت ثانویه

تفاوت برقگیر  با صاعقه گیر

ارستر

برقگیر ساختمان

سرج ارستر کلاس a

سرج ارستر کلاس b

سرج ارستر کلاس c

سرج ارستر کلاس d



مکانیزم عملکرد سرج ارستر

فروش ویژه سرج ارستر ایرانی

فروش ویژه سرج ارستر ساخت ایران

Permanent link to this article: http://peg-co.com/home/%d8%b3%d8%b1%d8%ac-%d8%a7%d8%b1%d8%b3%d8%aa%d8%b1-%d8%a7%db%8c%d8%b1%d8%a7%d9%86%db%8c/

مديريت وبسايت بهروز عليخانی

روشهای احیای چاه ارت و کاهش مقاومت

روشهای احیای چاه ارت و کاهش مقاومت

مقدمه:

با توجه به بالابودن مقاومت ویژه خاک در برخی از مناطق که بافت خاک آن سنگلاخی و یا به صورت شن و ماسه می باشد و همچنین به دلیل خشک ماندن چاه ارت , سولفات شدن صفحه مسی , شسته شدن مواد کاهش دهنده مقاومت توسط باران و یا سفره های آب زیر زمینی , شسته شدن مواد نگهدارنده رطوبت و یا تخلیه جریان بیش از حد در یک چاه ارت باعث افزایش مقاومت آن و از کار افتادن چاه ارت می شود .

در این حالت جهت رسیدن مجدد به مقاومت مطلوب سیستم ارت مجموعه نیاز به یک سری اقدامات بر روی چاه ویا چاه های ارت میباشد که در اصطلاح به آن عملیات احیای چاه ارت یا سیستم ارت میگویند.

معمولا با توجه به شرایط آب و هوایی لازم است در دوره های زمانی ۱۰ الی ۲۰ ساله اقدام به احیای چاه های ارت فرسوده نمود.



روش های احیای چاه ارت:



۱- احیاء چاه ارت بوسیله تزریق ژل های کاهش مقاومت



۲- احیاء چاه ارت بوسیله تزریق مواد کاهش مقاومت



۳- احیاء چاه ارت بوسیله رادکوبی



۴- احیای چاه ارت با اجرای چاه ارت جدید و پارالل نمودن آن به چاه قدیم





مواد کاهنده:

مواد کاهنده ی مقاومت الکتریکی زمین از نوع مواد با هدایت الکتریکی بالا هستند،

در گذشته تنها ویژگی کاهش دادن مقاومت الکتریکی مورد توجه قرار گرفته بود بنابراین از ترکیباتی مانند نمک و زغال بسیار استفاده می شد و حتی استفاده از این ترکیبات  تبدیل به دستور العمل و روش رایج برخی از سازمانها شده بود.

اما با گذشت زمان اثرات نامطلوب خوردگی، ناپایداری مقاومت و تغییرات فصلی آن و همینطور آلایندگی محیط زیست اهمیت خود را نشان داد.

از آن پس طراحان به فکر استفاده از مواد جاذب رطوبت بر پایه خاکهای معدنی (Clay Based) افتادند که ساده ترین آنها خاک رس و بنتونیت سدیم بود.

با پیشرفت دانش و مشخص شدن همه جوانب کاربری و نیازمندیهای عملکرد مواد کاهنده، عاقبت ویژگیهای مورد نیاز در قالب استاندارد تدوین گردید.

پس از انتشار استاندارد عملا کاربری مواد ذکر شده قبلی( مانند بنتونیت و نمک و زغال) بسیار محدود گردید چرا که این مواد در رده مواد غیر استاندارد قرار می گرفتند.

بنابراین نسل جدیدی از مواد کاهنده به عرصه بازار وارد گردید، که از مواد با پایه کربن (Carbon Based) می توان به عنوان رایج ترین آنها یاد کرد.

ویژگی اصلی مواد کاهنده استاندارد علاوه بر تامین مقاومت الکتریکی کم ، خورنده نبودن ، پایداری شیمیایی بالا، شسته نشدن و نوسان کم مقاومت حاصله و عدم آلایندگی محیط زیست می باشد.



GEM از مرغوبترین اینگونه مواد می باشد که در تمام شرایط خاص زمین قابل استفاده است.

GEM ترکیبی از انواع مواد‌ معدنی و ‌شیمیایی با ضریب هدایت الکتریکی بسیار بالا و در عین حال خنثی می باشد که برای پر کردن اطراف هادی های ارت استفاده می شود.

GEM به دلیل داشتن ترکیبات خاص، مقاومت الکتریکی زمین را به مقدار زیادی کاهش داده و موجب ارتقای کارایی و عملکرد سیستم های ارتینگ می شود.

بیشترین موارد استفاده از مواد فوق در مناطقی می باشد که مقاومت الکتریکی مخصوص خاک زمین در آن مناطق بسیار بالا بوده و احتمال شسته شدن سایر مواد کاهنده مقاومت الکتریکی زمین (بنتونیت و …) توسط آب‌های سطحی زیاد است واتصال الکتریکی بین هادی ارت و خاک زمین بسیار کم می باشد.



اصطلاحات رایج در سیستم ارت:

احیای چاه ارت

ژل کاهنده مقاومت

مواد کاهنده پایه گرافیتی

ماده کاهنده GIM

ماده کاهنده LOM

ماده کاهنده GEM

بنتنیت اکتیو شده

بنتنیت معمولی

جوش کدولد

جوش احتراقی

چاه های پارالل

راد کوبی

چاه ارت ماتریسی

چاه ارت عمقی

چاه ارت سطحی



احیای چاه ارت

ژل کاهنده مقاومت

مواد کاهنده پایه گرافیتی

ماده کاهنده GIM

ماده کاهنده LOM

ماده کاهنده GEM

بنتنیت اکتیو شده

بنتنیت معمولی

جوش کدولد

جوش احتراقی

چاه های پارالل

راد کوبی

چاه ارت ماتریسی

چاه ارت عمقی

چاه ارت سطحی

Permanent link to this article: http://peg-co.com/home/%d8%b1%d9%88%d8%b4%d9%87%d8%a7%db%8c-%d8%a7%d8%ad%db%8c%d8%a7%db%8c-%da%86%d8%a7%d9%87-%d8%a7%d8%b1%d8%aa-%d9%88-%da%a9%d8%a7%d9%87%d8%b4-%d9%85%d9%82%d8%a7%d9%88%d9%85%d8%aa/

مديريت وبسايت بهروز عليخانی

کاهش نویز در منبع تغذیه با سیستم ارت مناسب

کاهش نویز در منبع تغذیه با سیستم ارت مناسب

مقدمه:

این مبحث به منظور اطلاع رسانی در خصوص کاربرد موثر سیستم ارت در کاهش نویز بر روی تجهیزات الکترونیکی بویژه منابع تغذیه تهیه گردیده است.



سیستمی که در زمینه طراحی، تولید و ساخت و فروش منابع تغذیه سوییچینگ و با توجه به آخرین دست آورد های علمی و قوانین روز تهیه شده است .



این سیستم شامل اطلاعات پایه در پاورهای سوییچینگ ، مشخصات عمومی، تنظیمات ایمنی( ملاحظات ) ، استانداردهای EMC ،CE، قابلیت اطمینان ، نکات عملی ،اصطلاعات ، قواعد فنی و نکات تصحیح خطا می باشد.



هدف اصلی این راهنما تاکید بر لزوم استفاده از سیستم ارت در تجهیزات الکتریکی میباشد .

در این مبحث از نوشتن روابط و فرمول های ریاضی اجتناب شده تا کاربران بتوانند بدون نیاز به پیشینه علمی و تخصصی به راحتی از آن استفاده کنند.



مقابله با نویز در منبع تغذیه:



۱-قسمت فلزی بدنه منبع تغذیه به سیستم ارت تابلو کنترل متصل شود

پیشنهاد می شود که قسمت فلز ی منبع و فریم لامپ LED جهت کاهش تداخل الکترومغناطیسی در کل سیستم، زمین شود .



۲-از آنجایی که در کاربردهای عملی طول کابلهای ورودی و خروجی منبع تغذیه ممکن است چندین متر باشد، نویز مد مشترک قابل ملاحظه ای بوجود می آید.



جهت کاهش این نویز، اتصال چوک کلیپسی به سیم های نزدیک ماژول LED پیشنهاد می شود .

در صورتیکه کابل ورودی منبع تغذیه نیز بلند باشد این راه حل پیشنهاد می شود.



الزاماتی برای مقابله با ولتاژ شدید سرج :

برای برآورده کردن الزامات ولتاژ سرج در استانداردها، سری های CLG-60/100/150/240 با قابلیت تحمل ۴ کیلو ولت طراحی شده اند.

برای مصونیت ماژول LED از ولتاژ سرج می توان از وریستور و یا تیوبهای گازی در خروجی منبع تغذیه استفاده نمود اما بایستی الزامات ایمنی نیز در نظر گرفته شود.

با توجه به اینکه آی سی درایور LED، دارای مدار فرکانس بالاست ( فرکانس کاری این آی سی در حد کیلو هرتز تا مگاهرتز می باشد ) لذا استفاده از آن جهت ثابت نگه داشتن جریان ماژول LED می تواند منجر به تداخل الکترو مغناطیسی شود،

با توجه به نقش مخرب این نویز نیاز است که از تاثیر آن بر روی منبع تغذیه جلوگیری شود.

پیشنهاد می شود که از چوک مشترک، چوک تفاضلی و خازن فرکانس بالا بین آی سی و منبع تغذیه استفاده شود.



ارتینگ

نویز

کاهش نویز

نویز الکترومغناطیسی

ارتباط کاهش نویز و سیستم ارت

ارتینگ



نویز

کاهش نویز

نویز الکترومغناطیسی

ارتباط کاهش نویز و سیستم ارت

ارتینگ



نویز

کاهش نویز

نویز الکترومغناطیسی

ارتباط کاهش نویز و سیستم ارت

Permanent link to this article: http://peg-co.com/home/%da%a9%d8%a7%d9%87%d8%b4-%d9%86%d9%88%db%8c%d8%b2-%d8%af%d8%b1-%d9%85%d9%86%d8%a8%d8%b9-%d8%aa%d8%ba%d8%b0%db%8c%d9%87-%d8%a8%d8%a7-%d8%b3%db%8c%d8%b3%d8%aa%d9%85-%d8%a7%d8%b1%d8%aa-%d9%85%d9%86%d8%a7/

مديريت وبسايت بهروز عليخانی

اثرات صاعقه بر روی تجهیزات

اثرات صاعقه

مقدمه:

صاعقه پدیده ای جذاب و زیبا ولی در عین مخرب و وحشت زاست .

با توجه به صدماتی که صاعقه می تواند به انسان، حیوانات، ساختمانها و تجهیزات وارد نماید، شناخت این پدیده ضروری و روشهای جلوگیری از اثرات مخرب آن با اهمیت است .

صاعقه علاوه بر ایجاد اضافه ولتاژ در تجهیزات فشارقوی و تخریب عایق این نوع دستگاه ها، بر روی تجهیزات الکترونیکی مانند:

کامپیوتر،

میکروپروسسور،

و دیگر مدارهای مجتمع و ادوات نیمه هادی نیز اثر مخرب دارد .

با پیشرفت این وسائل خطر اخیر اهمیت بزرگی یافته است .

اثرات صاعقه بر روی تجهیزات:

پس از برخورد صاعقه به زمین یا ساختمان، وسایل الکترونیکی داخل ساختمان هایی که تا شعاع ۱۵کیلومتری از محل برخوردودر محدوده میدان الکترومغناطیسی ایجاد شده قرار دارند، در معرض خطر خواهند بود.

حفاظت موثر این تجهیزات در مقابل ولتاژهای القایی حاصله، وقتی امکان پذیر است که کلیه سیستم های حفاظت داخلی همراه با حفاظت خارجی ساختمان تواماٌ نصب شده باشند.

حفاظت داخلی ازصاعقه عبارتست از تهیه وسایلی که به کمک آنها بتوان اثرات اضافه ولتاژهای القایی حاصل از جریان های صاعقه را برروی تجهیزات داخل ساختمان خنثی کرد.

واز تئوری منطقه بندی (Zone Concept) جهت حفاظت داخلی ساختمان استفاده می شود.

ضمناٌ برای کسب اطلاعات دقیق تربه استاندارد IEC-61643 که در این زمینه تدوین شده است مراجعه گردد.

برخورد صاعقه با هریک از منابع خسارت ممکن است منجر به ۱ یا چند مورد از آسیب های زیر گردد:

آسیب به موجودات زنده ناشی از ولتاژ گام و ولتاژ تماس

 آسیب های فیزیکی (آتش، انفجار، مکانیکی، تخریب، انتشار شیمیایی) به علت اثرات جریان صاعقه از جمله جرقه زنی یا آرک

 تخریب سیستم های داخلی به علت امواج الکترومغناطیسی صاعقه(LEMP)

پیشگیری:

هنگام رعد و برق، برای حفاظت در برابر برق گرفتگی و صاعقه زدگی به مکان های سرپوشیده پناه ببرید.

و از ایستادن در مکان های باز، کنار درختان یا باجه تلفن و ماندن داخل آب (دریا، استخر و …) خودداری کنید.

صاعقه گیر اکتیو آذرخش ساخت ایران

Permanent link to this article: http://peg-co.com/home/%d8%a7%d8%ab%d8%b1%d8%a7%d8%aa-%d8%b5%d8%a7%d8%b9%d9%82%d9%87-%d8%a8%d8%b1-%d8%b1%d9%88%db%8c-%d8%aa%d8%ac%d9%87%db%8c%d8%b2%d8%a7%d8%aa/

« نوشته‌های قدیمی‌تر
