برقگیر DC



برقگیر DC

قیمت صاعقه گیر اکتیو آذرخش

مقدمه:

برقگیر از وسایل ایمنی می ‏باشد که برای هدایت موج های ولتاژ ضربه‏ ای به زمین و جلوگیری از ورود آن ها به ایستگاه های انتقال و توزیع نیرو بکار می ‏رود.

برقگیر معمولاً در انتهای خط انتقال و در ورودی ترانس ها نصب می‏ شود.

ولتاژ شکست الکتریکی یک برقگیر بایستی کمتر از ولتاژ شکست الکتریکی ایزولاسیون لایه تجهیزات نصب شده در پست باشد.

علاوه بر خطوط هوایی و پست های برق برقگیرها در تابلوهای برق هم نصب میشوند.

انواع ارستر ( انواع برقگیر ) :

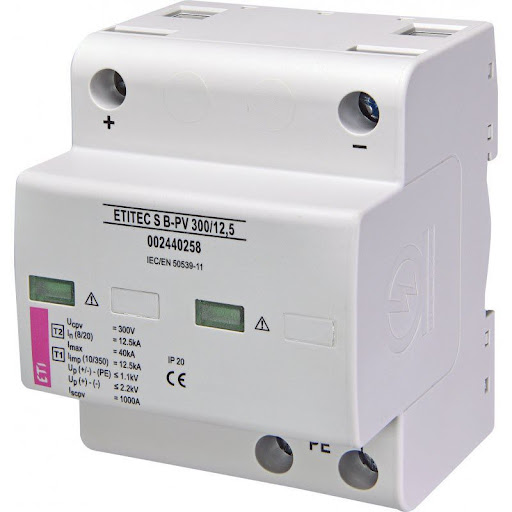

ارستر یا برقگیر تک پورتیDC:

به صورت موازی جهت حفاظت ، به مدار متصل می شود و دارای ترمینالهای ورودی وخروجی مجزا بوده و هیچ امپدانس سری بین ترمینالها وجود ندارد.

ارستر یا برقگیر دو پورتیDC:

دارای دوسری ترمینال ورودی وخروجی بوده و یک امپدانس سری بین ترمینالهای آن قراردارد.

ارستر یا برقگیر سوئیچ کننده ولتاژ:

درغیاب شوک دارای امپدانس بالا بوده اما می تواند به طور ناگهانی مقــدار خود را به یک مقدار پایین جهت واکنش به شوک تغییر دهد.

  مانند:  Spark Gap، GDT ، تریستور و تریــاک  است.

ارستر یا برقگیر محدود کننده ولتاژ:

درغیاب شوک دارای امپدانس بالایی بوده اما در زمان وقوع شوک به طور پیوستـــه امپدانس خود را کاهش می دهند.

اجزا غیر خطی آن شامل :  وریستور ، دیود است.

ارستر یا برقگیر ترکیبی:

ترکیبی از هردو نوع ارستر یا برقگیر سوییچینگ و محدودکننده ولتاژ است و بسته به مشخصه های ولتـاژ کاربردی ، رفتارهایی مانند سوییچ کننده و یا محدودکننده و یا هر دو از خود نشان می دهند.

۲- کلاس بندی ارستر یا برقگیرها:

برای استفاده و تعیین نوع ارستر یا برقگیر مورد نظر بهتر است با کلاسها و نحوه کلاس بندی آنها آشنا شویم:

ارستر یا برقگیر کلاس ۱ :

به منظور حفاظت از جریان ضربه صاعقه به کار رفته و با شکل موج ۱۰/۳۵۰ میکروثانیه شبیه سازی و تست می شود و برای ورودی کابل برق به ساختمان نصب می شوند.

ارستر یا برقگیر کلاس۲ :

 برای حفاظت تجهیــزات الکتریکی درمقابل اضافه ولتاژها در نظر گرفته شده و با شکل موج ۸/۲۰ میکروثانیه شبیه سازی و تست می شوند.

ارستر یا برقگیر کلاس ۳:

 برای حفاظت تجهیزات الکترونیکی حساس در مقابل اضافه ولتاژ به کار رفته و با شکل موج ۸/۲۰ میکرو ثانیه شبیه سازی و تست می شود.

۳ –پارامترهای مورد نیاز جهت انتخابارستر یا برقگیر :

۳-۱ Uc و Ic:

حداکثر ولتاژ و جریان عملیاتی پیوسته:

Uc به جز درسیستم IT باید بزرگتر از حداکثر ولتاژ عملیاتی پیوسته  سیستم  باشد.

  • درسیستم ارت Uc=1.5Uo   :TT ،

  • در سیستم ارت  Uc=1.1Uo   :TN ،

  • و در سیستم ارت IT:   باید حداقل بیشتر از ولتاژ فاز به فاز باشد.

(Uo ولتاژ فاز با نول است.)

باتوجه به اینکه سیستمهای مخابراتـــی ازنوع TN می باشد، بنـــــابراین مقدار Uc بین ۲۵۵ تا ۳۰۰ ولت

درنظر گرفته  می شود.

۳-۲    In :

جریان تخلیه نامی با شکل موج ۸/۲۰ میکروثانیه است که معادل جریانـی است که انتظار می رود به طور مداوم در تاسیسات رخ دهد. مقدار آن تا ۲۰ کیلو آمپر می باشد.

۳-۳  Imax :

برای کلاس ۲ بوده و مقدار آن از In بیشتر است.

۳-۴  Iimp:

برای کلاس ۱ بوده و مقدار آن برای ورودی ۴ سیمه ۲۵ کیلو آمپر در نظرگرفته می شود.

۳-۵ Uoc:

ولتاژ مدار باز که برای کلاس ۳،  تست و تعریف می شود و مقدار آن حداکثر ۲۰KV است.(با شکل موج ۱,۲/۵۰)

۳-۶سطح ولتاژ حفاظتی  (Up):

توسط سازنده تعیین می شود. طبق استاندارد IEC از ۰٫۰۸ تا ۱۰KV می تواند باشد.

۳-۷ مدهای خطا (SPD Failure Mode):

خروج سیستم در اثر خطای ارستر یا خروج ارستر در اثر خطا و حفظ تداوم سرویس.

 به دو صورت مدار باز یا اتصال کوتاه است و توسط سازنده تعیین می شود تا بتـــــوان درشرایط خطای ارستر، از قطع کننده ها یاری جست.

۳-۸توان تحمل اتصال کوتاه ارستر یا برقگیر (short-circuit withstand) :

توسط سازنده تعیین می شود.جریان قابل تحمل اتصال کوتاه ارستــر نباید از جریان اتصال کوتاه سیستم در محل نصب آن کمتر باشد.

۳-۹  حداکثر جریان نامی بار پیوسته In  ارستر یا برقگیر (برای ارستر های تک پورتی و دوپورتی باترمـینال های ورودی وخروجی جداگانه):

    لازم است بار متصل شده به خروجی ارستر با جریان نامی بار سازگار باشد.

۳-۱۰افت ولتاژ (Voltage drop)(برای ارستـــر یا برقگیرهای تک پورتی و دوپورتی باترمینال های ورودی و خروجــــی جداگانه):

 افت ولتاژ ناشی از اتصال ارستر یا برقگیر در پایانه های ورودی، نبایستی از مقادیر قابل قبول برای تجهیز نصب شده در خروجی ارستر بیشتر باشد.

۴-فیوز پشتیبان برای ارستر یا برقگیر(back-up fuse):

می تواند به صورت داخلی یا خارجی بوده و ضرورت نصب و یا عدم نصب آن بر اساس دستــــــــورالعمل سازنده مشخص می شود.

۵-ارستر یا برقگیرهای خطوطRF، تلفن و دیتا:

این ارسترها یا برقگیرها با توجه به مشخصات ویژه شبکه مورد نظر، از جمله:

پهنای باند فرکانسی،

ماکسیمم ولتاژ سیگنال،

امپدانس موجی کابل ارتباطی،

سرعت انتقال دیتا،

نوع کانکتور،

و تعداد زوجهای سیم می توانند انتخاب شوند.

۶- آشکارکننده وضعیت:

ازآنجاییکه  هر ارستر یا برقگیر ممکن است به مد خطا رفته و وضعیت آن قابل تشخیص نباشد ، باید آشکارکننده وضعیت به صورت محلی (Flag) برای آن نصب شده باشد.

و همچنین مجهز به ترمینال ریموت جهت ارسال آلارم باشد.

Permanent link to this article: http://peg-co.com/home/%d8%a8%d8%b1%d9%82%da%af%db%8c%d8%b1-dc/

مديريت وبسايت بهروز عليخانی

روش جدید عیب یابی کابل

۱۸۵۵۷_۵۹۰

مقدمه:

امروزه برای تشخیص محل عیب کابلها روشهای پیشرفته زیادی وجود دارد. اما گاهی در کارگاه های دورافتاده امکانات اندکی وجود دارد و برقکار باید با همین امکانات سعی کند تا محل معیوب کابل را بیابد. علت اصلی بوجود آمدن عیب در کابل‌های زیر زمینی عوامل خارجی است که به دلیل صدمه‌ای که در موقع کابل کشی از طرف کارگران بی احتیاط و یا ابزارسنگین خاکبرداری پیش می‌آیند، بوجود آمده و پس از مدتی سبب نفوذ رطوبت در محل صدمه دیده شده و در عایق نفوذ پیدا کرده و عیب نمایان می‌گردد. تا ۳۰ سال پیش معمولاً عیوب کابل‌ها را به وسیله پل‌های اندازه گیری (تامسون، پل وینستون، پل کلرین، …) آزمایش و تعیین می‌کردند ویا محل عیب را به وسیله ترانسفورماتور‌های فشار قوی می‌سوزانیدند که البته همیشه نتیجه مثبت حاصل نمی‌گردید. خصوصاً در کابل‌ها که تمام رشته‌ها اتصالی داشت. عیب یابی به وسیله پل‌های اندازه گیری میسر نبود. پس از اختراعات جدید در رشته‌های الکترونیک فن عیب یابی کابل نیز کاملاً تغییرکرد

ماشین عیب یاب کابل:
دستگاه‌های مدرن امروزی با قدرت، اطمینان ودقت بیشتر عملیات عیب یابی را سریعتر می‌کند و از اتلاف وقت جلوگیری و در بسیاری از مخارج (حفاری، بریدن کابل درمحل‌های مختلف و نصب اتصالات متعدد) نیز صرفه جویی می‌شود. ماشین های فوق در مسیر کابل دفن شده به حرکت در میاید و در مدت بسیار کوتاهی محل آسیب دیده کابل را رذیابی میکند.

Permanent link to this article: http://peg-co.com/home/%d8%b1%d9%88%d8%b4-%d8%ac%d8%af%db%8c%d8%af-%d8%b9%db%8c%d8%a8-%db%8c%d8%a7%d8%a8%db%8c-%da%a9%d8%a7%d8%a8%d9%84/

مديريت وبسايت بهروز عليخانی

بکار گیری تکنولوژی نانو در صفحات خورشیدی

A-hand-holding-a-solar-pa-007-EDITED

مقدمه:

فناوری های نانو توانسته است تا به دانشمندان در تولید سلول های خورشیدی کاراتر و موثر تر کمک کند. در صورت به اجرا در آمدن چنین پیشرفت هایی، ما شاهد تغییرات شگرفی در کشورهای در حال توسعه خواهیم بود. انرژی های خورشیدی که از خورشید تامین می گردند، برای اکثر مردم جهان مفهومی آشنا به نظر می رسند. شما تعدادی صفحات مسطح و ضخیم به رنگ سورمه ای را در حیاط  و یا سقف خانه های خود نصب نموده و آن ها با استفاده از واکنش های فوتوولتاییک برایتان جریان های الکتریسیته تولید می کنند. برای شمار زیادی از مردم، این به معنی مصرف کمتر منابع انرژی تجدید ناپذیری چون نفت و گاز می باشد. که البته این کاهش در مصرف سوخت فسیلی، منجر به کاهش در تولید گاز های گلخانه ای نیز در دراز مدت خواهد شد. تاثیرات چنین فناوری ای برای کشور های در حال توسعه بیشتر خواهد بود.

 تعریف فناوری های نانو :

فناوری های نانو به مواد ساخت بشری اطلاق می شود که اندازه ای در حدود یک تا صد نانومتر داشته باشند. برای روشن تر شدن این موضوع باید عنوان کرد که صفحات کاغذ معمولا اندازه ای در حدود ۱۰۰۰۰۰ نانومتر و یک تار مو ۸۰۰۰۰ نانومتر دارند. بر این اساس این اندازه های فوق کوچک به دانشمندان اجازه تولید اجزا میکروسکوپی و در نتیجه افزایش کارایی تکنولوژی های موجود را می دهد.برای مثال صفحات خورشیدی روکش داده شده با لایه های نقره ای به ضخامت نانومتری، به سیستم، امکان جذب گرمای بیشتر و مقاومت در برابر فرسایش را می دهد. با بهره بردن از اندازه و انعطاف چنین فناوری هایی، دانشمندان به گونه های مختلف از آن برای افزایش کارایی این صفحات استفاده می نماید.

افزایش سطح مفید پنل خورشیدی:

میزان انرژی ای که یک صفحه خورشیدی می تواند جذب کند، تا اندازه ای وابسته به میزان نوری است که در سطح آن جمع می شود. از این رو، در صورتی که صفحه مورد نظر با حفظ اندازه، نور بیشتری جذب کند، انرژی تولید شده هر صفحه بیشتر خواهد شد. چنین کارکردی تاثیر به سزایی در بازدهی صفحات در مکان هایی مانند آفریقا خواهد داشت چرا که افزایش سطح این صفحات به معنای افزایش جذب انرژی بیشتر، در زمان عمر مفید آن ها می باشد. با توجه به فناوری های نوین نانو، دانشمندان توانسته اند تا روشی برای این منظور بیابند.

محصول نهایی در این فرآیند، یک پنل خورشیدی حساس به رنگ می باشد. این پنل از لایه ای از ذرات نانو متخلخل که در رنگ های خاصی پوشیده شده اند، تشکیل شده است. این صفحات میزان اندازه سطح، در مقیاس های میکروسکوپی را افزایش می دهد. در نتیجه چنین افزایشی، ما شاهد افزایش انعطاف پذیری این پنل ها و در نتیجه عملکرد بهتر آن ها در شرایط سخت خواهیم بود. اگر این موضوع به نظر پیچیده می رسد می توانید آن را به گونه ای دیگر تصور کنید. یک نوار بلند از آبنبات های کوچک بر روی کاغذ آن در نظر بگیرید. این کاغذ همان پنل خورشیدی مورد نظر ماست و این آبنبات های کوچک نیز همان ذرات نانو اشاره شده. این آبنبات ها موجب افزایش سطح صفحات شده در حالی که ما اندازه صفحات را همچنان ثابت نگه داشته ایم.

جذب بیشتر

دانشمندان با استفاده از فناوری های نانو موفق شده اند تا سلول هایی با جذب ۹۰ درصد تابش خورشید، بسازند. چنین تولیدی به ما اجازه می دهد تا اثربخشی توان خورشیدی متمرکز خود را به شدت افزایش دهیم. بر خلاف سلول های خورشیدی سنتی، سلول های مدرن با جذب انرژی  متمرکز، با گردآوری نور خورشید از طریق آیینه ها و تمرکز آن ها بر روی نمک های آب شده، به تولید انرژی بیشتر می پردازند. این نمک های حرارت دیده برای تولید بخار و در نتیجه تولید الکتریسیته مورد استفاده قرار می گیرند. یکی از محدودیت های چنین کارخانه های تولید انرژی، فرسوده شدن مواد مصرفی بعد از تنها یک سال می باشد. که معمولا منجر به توقف در تولید می گردد، وقتی که آن ها را بازسازی می کنیم.

ولی فناوری های جدید می تواند حرارت بالا را تحمل کند و برای سالها در محیط های گوناگون دوام بیاورد. با استفاده از این فناوری، کشور های در حال توسعه قادر به ساخت کارخانه های تولید انرژی متمرکز خورشیدی خواهند بود. و این در حالی است که دیگر نیاز به تعمیرات گسترده در مدت زمان کوتاه نخواهند بود. این فناوری می تواند در کارخانه های فعلی ادغام و  با بازسازی آن ها مجددا انرژی های پاک تولید نمود.

کاربرد های خلاقانه از فناوری نانو می تواند پیشرفت های شگرفی در فناوری های خورشیدی ایجاد کند. این پیشرفت ها می تواند باعث بهره وری هرچه بیشتر کشور های غربی از منابع انرژی های تجدید پذیر شود، حال آنکه در کشور های در حال توسعه که زیربنای مناسب آن را ندارند، نیز در افزایش ظرفیت های تولید الکتریسیته کمک کند. با توجه به پیشرفت های به وجود آمده از سوی دانشمندان در سال های اخیر، دور از انتظار نیست اگر ما شاهد کارایی بیشتر این فناوری ها در آینده نزدیک باشیم.

قابلیت تولید صفحات انعطاف پذیر:

شماری از برترین پیشرفت ها در زمینه پنل های انعطاف پذیر خورشیدی توسط دانشمند محقق از آلبرتا به نام جیلیان بوریک انجام شده است. وی با استفاده از تفنگ های افشانه ای و چندلایه، ذرات نانو بر روی پلاستیک اسپری نموده و سپس آن صفحات را از تیغه های چند لایه گذرانده است که این کار باعث گسترده تر شدن صفحات شده است. نتیجه این آزمایشات، سلول های خورشیدی فوق نازکی با کاربرد های بیشمار در صنایع گوناگون می باشد.

برای نمونه، این اختراع، می تواند به تولید سلول های خورشیدی قابل حمل با قابلیت ذخیره انرژی منجر شود. از آن جایی که این سلول ها بسیار نازک هستند، این فناوری ظرفیت تبدیل به اشیا معمولی مانند چتر و چادر ها را نیز دارد. با توسعه و پیشرفت های متناسب در این حوزه، ما قادر خواهیم بود تا پنل هایی تولید کنیم که تماما درون کیف پشتی ما جا شده و در مواقع مورد نیاز مانند مدرسه و بیمارستان با خارج نمودن آن ها از کیف، مورد استفاده قرار دهیم. این سلول ها می تواند متعاقبا در آب و هوای ناپایدار و یا اتفاقات خاص دیگر با تا شدن به محل اولیه خود بازگردند.



Permanent link to this article: http://peg-co.com/home/%d8%a8%da%a9%d8%a7%d8%b1-%da%af%db%8c%d8%b1%db%8c-%d8%aa%da%a9%d9%86%d9%88%d9%84%d9%88%da%98%db%8c-%d9%86%d8%a7%d9%86%d9%88-%d8%af%d8%b1-%d8%b5%d9%81%d8%ad%d8%a7%d8%aa-%d8%ae%d9%88%d8%b1%d8%b4%db%8c/

مديريت وبسايت بهروز عليخانی

پارامترهای طراحی سیستم صوتی

پارامترهای طراحی سیستم صوتی

مقدمه:

یک طراحی خوب باید ویژگی های داشته باشد که آن را از انتخاب توسط یک فرد غیر متخصص متمایز کند.

طراحی با توجه به فضا:

طراحی سیستم صوتی یک گالری، کافی شاپ، رستوران، استخر، هتل، برج مسکونی و یا ویلا همه با هم متفاوت بوده و از فاکتورهای خاصی برخوردارند که در طراحی حتما باید به آن ها را مد نظر قرار داد.

همچنین هر فضایی با توجه به ابعاد، شکل و فرم و متریال های به کار رفته در آن از آکوستیک منحصر به فرد خود برخوردار است که حتما در طراحی می بایست مورد توجه قرار بگیرد.

در نظر گرفتن نیازهای منحصر به فرد مشتری:

هر مشتری با توجه به کاربری و سلایق خود مواردی را در نظر دارد که آن ها را نیز می بایست در طراحی مورد توجه قرار داد.

انتخاب از بین آخرین محصولات آمده در بازار، با صرف کمترین هزینه و گرفتن بیشترین بازده.

طراحی سیستم های صوتی:

طراحی سیستم های صوتی شامل پیجینگ ( پیام رسانی عمومی ) سیستم کنفرانس دالبی و با بکارگیری از دانش فنی، نرم افزارها و متد های طراحی که همه روزه در حال پیشرفت و به روز رسانی است صورت می پذیرد .

مراحل طراحی سیستم های صوتی شامل محاسبات الکتروآکوستیکی، انتخاب سیستم صوت، طراحی چیدمان و مکان سنجی تجهیزات صوتی با در نظر گرفتن نوع کاربری محیط، متریال سطح، دیوارها و سقف، آکوستیک محیط، میزان نویز محیط و حجم صدای مورد نظر می باشد.

طراحان در تلاشند تا تعاملی بین سیستم های صوتی (بلندگو ها، پروسسورها، آمپی فایرها، دیگر تغییرات ) و فضای مورد نظر ایجاد کنند تا بهترین خروجی صدا حاصل گردد.

برای اجرای این هدف طراحان از نرم افزارهای چون EASE(نرم افزار حرفه ای طراحی و شبیه سازی الکترواکوستیک) Autocad (نرم افزار طراحی اولیه اماکن و فضاها) و همچنین Audio Architect (نرم افزار حرفه ای جهت تنظیمات نهایی سیستم های صوتی) استفاده می کنند.

امروزه طراحی سیستم های صوتی یکی از مهم ترین عناصر فضاهای عمومی سالن های کنفرانس و همایش ها ،سینما و استادیوم های ورزشی، مراکز تجاری، مساجد و اماکن مذهبی و می باشد.



Permanent link to this article: http://peg-co.com/home/%d9%be%d8%a7%d8%b1%d8%a7%d9%85%d8%aa%d8%b1%d9%87%d8%a7%db%8c-%d8%b7%d8%b1%d8%a7%d8%ad%db%8c-%d8%b3%db%8c%d8%b3%d8%aa%d9%85-%d8%b5%d9%88%d8%aa%db%8c/

مديريت وبسايت بهروز عليخانی

مزایای دکل های مهاری صاعقه گیر



مزایای دکل های مهاری صاعقه گیر

مقدمه:

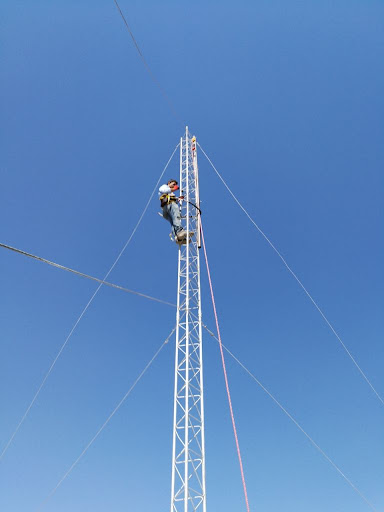

دکل‌ های مهاری سازه ای سبک به وسیله سیمهای مهاری فولادی مهار می گردد.

این سازه ساخته شده از لوله و میلگرد می باشد و در مکانهایی که نیاز به ارتفاع برای برقراری ارتباط با دید مستقیم دارند بسیار مناسب است.

علاوه بر این جهت نصب سیستم صاعقه گیر نیز از آنها استفاده فراوان میگردد.

مزایای دکل های مهاری:

 دکل‌ مهاری به دلیل وزن کم و سهولت نصب و ارزان قیمت بودن دارای مزایا و کاربردهای زیادی می باشد.

دکل مهاری در مکان‌هایی که فضا با امکان زاویه بندی مناسب جهت نصب مهاری ها موجود باشد استفاده می‌گردد.

اغلب در شبکه تلفن همراه جهت نصب آنتن ها و تجهیزات رادیویی ، بی سیم و شبکه‌های رایانه‌ای مورد استفاده قرار می‌گیرد.

دکل‌های مهاری قابلیت نصب بر روی سازه های ساختمانی ،پشت بام منازل و ادارات و سوله های صنعتی را دارند.

در مناطق شهری با نصب دکل بر روی سازه که خود عامل افزایش ارتفاع دکل می گردد مزیت بسیار خوبی جهت نصب آنتن و تجهیزات رادیویی و وایرلس در ارتفاع بالا بدست می آید.

این نوع دکل‌ها در صورتی که روی زمین نصب گردند نیاز به فضای زیادی جهت نصب سیم مهارها دارند.

به خاطر سبکی وزن، بهای این دکل‌ها کمتر از دکل‌های دیگر میباشد.

و نصب آنها ساده و کم هزینه بوده و سرعت نصب آن بسیار بالاست.

البته شایان ذکر است که جهت نصب این دکل هاباید فونداسیون مناسبی با در نظر گرفتن ارتفاع دکل و محل نصب آن اجرا گردد.

 دکل‌های مهاری به دلیل سبکی بیشتر در پشت بام‌ها نصب می‌شوند.

این دکل ها در هر ۹ متر (یا ۶ متر) به وسیله سیم مهار فولادی از سه جهت با زاویه ۱۲۰ درجه مهار می‌شوند.

دکل های مهاری از تعدادی سکشن ۳ متری که به صورت نر و ماده بر روی یکدیگر سوار شده اند تشکیل شده است.

و هر سکشن از یک بدنه لوله ای و اتصالات میلگردی که از طریق جوش CO2 بهم متصل شده اند ساخته میشود .

سکشن ها (قطعات ۳ متری) بصورت مثلثی شکل بوده و هر سکشن طبق استاندارد دارای ۸ ردیف پله جهت افزایش مقاومت و ایستایی دکل و همچنین سهولت برای بالا رفتن از آن طراحی شده است .

فروش ویژه صاعقه گیر اکتیو آذرخش

انواع دکل های مهاری:

از انواع دکل های مهاری می توان به دکل های سری G اشاره کرد .

که با انواع:

G35,

G45,

G55,

G65,

G80 تولید می شوند .

این دکل ها به صورت سه ضلعی و به صورت سکشن های سه متری که پایه ها از لوله نمره ۳ بوده که به وسیله میلگردهای نمره ۸ یا ۱۰ به صورت خرپایی به هم متصل می شود .

دکل های مهاری با باربری بسیار کم بوده و تنها برای نصب:

آنتن های بی سیم،

دیش های کوچک اینترنت،

ویا میله صاعقه گیر استفاده می گردند .
