انواع برقگیر در خطوط هوایی

برقگیر و انواع آن
برقـگیـر (Lightning arrester)
برقگیر از وسایل ایمنی میباشد که برای هدایت موجهای ولتاژ ضربهای به زمین و جلوگیری از ورود آنها به ایستگاههای انتقال و توزیع نیرو بکار میرود.
و معمولاً در
انتهای خط انتقال و در ورودی ترانسها نصب میشود.
ولتاژ شکست الکتریکی یک برقگیر بایستی کمتر از ولتاژ شکست الکتریکی ایزولاسیون لایه تجهیزات نصب شده در پست باشد.
انواع برقـگیـر
۱) برقگیر میـلهای
۲) برقگیر بـا فاصله هوایی
۳) برقگیر بـا مقاومت غیر خطی
۴) برقگیر بدون فاصله هوایی
۵) برقگیر خـازنـی
۶) برقگیر فیوزی
برقگیـر میـله ای
یکی از سادهترین و ارزانترین برقگیرها که از اولین برقگیرها میباشند برقگیر میلهای هستند که با وجود قدیمی بودن امروزه نیز کاربردهای زیادی دارد .
این برقگیر عبارت است از دو میله نوکتیز که یکی در قسمت برقدار نصب شده و دیگری در زیر ایزولاتور و یا بدنه نصب و به زمین اتصال مییابد.
فاصله دو نوک متناسب با ولتاژ و شرایط و زمان اعمال ولتاژ روی سیستم قابل تنظیم است .
تنظیم این فاصله طوری که در مقابل ولتاژ حداکثر سیستم پایدار بوده و فقط در برابر ولتاژهای زیاد تخلیه الکتریکی صورت میگیرد .
البته تنظیم برقگیر از حالت ایدهآل دور بوده و میتوان گفت در یک باند ولتاژ عمل میکند و مشخصه عملکرد دقیقی را برای آن نمیتوان تصور کرد.
برقگیـر با فاصله هوایی
نوع دیگری از برقگیرها که کاربرد بسیاری در پستهای فشار قوی دارد ؛ برقگیر از نوع شاخکی می باشد .
این نوع برقگیرها ساده ترین نوع برقگیر می باشند که به جرقه گیر (برقگیر با فاصله هوایی ) معروف هستند.
به مراتب از آنها در محلهای اتصال مقره به هادی یا اطراف بوشینگهای ترانسهای توزیع دیده می شود.
همانطوریکه که می دانیم برقگیرها باید در برابر ولتاژ نامی شبکه مانند یک کلید باز رفتار کنند و در برابر ولتاژهای بیشتر از ولتاژ نامی شبکه مانند یک کلید بسته رفتار کنند.
در این نوع برقگیرها (برقگیر با فاصله هوایی) اگر ولتاژ بالا رود؛ بین شاخکها قوس برقرار شده و انرژی صائقه را به زمین منتقل شده و این امر باعث می شود که تجهیز از بین نرود.
موارد استفاده برقگیـر با فاصله هوایی
امروزه از این نوع برقگیرها فقط در موارد خاصی استفاده می شود که عبارتنداز:
۱) برسر بوشینگهای ترانسها (جهت حفاظت سیم پیچهای ترانس)
۲) در خطوط انتقال فشار قوی که به شکل حلقه ای هستند که هم نقش برقگیر را بازی می کنند و هم نقش حلقه کرونا را بازی می کنند.
برقگیـر با مقاومت غیر خطی
این نوع برقگیر از یک یا چند خازن سری همراه با یک یا چند مقاومت غیر خطی تشکیل شده است،
این خازنها که اصولا ً بصورت فواصل هوایی میباشد در حالت کار عادی سیستم از عبور جریان الکتریکی به داخل برقگیر جلوگیری میکنند.
چنانچه ولتاژ سیستم به عللی بالا رود، فواصل هوایی بین خازنها هادی شده و جریان الکتریکی عبور میکند عبور جریان از مقاومت غیر خطی میزان افت و ولتاژ دو سر برقگیر را مشخص میکند .
فواصل هوایی موجود در برقگیر باید طوری باشد که در مقابل حداکثر ولتاژ کار سیستم مقاوم بوده ولی اگر به عللی اضافه ولتاژ اعمال شده اتصال کوتاه شود پس از برقراری شرایط عادی بتواند جریان را قطع کند که این کار توسط مقاومت های غیر خطی انجام میگیرد .
مجموعه قسمت خازنها و مقاومت غیر خطی در داخل یک ایزولاتور ساخته شده از مواد عایقی قرار میگیرند .
انتخاب چند خازن در برقگیر بجای یک خازن به این دلیل صورت میگیرد که استقامت برقگیر در مقابل ولتاژهای برگشتی زیاد گردد برای اینکه تقسیم ولتاژهای روی خازنها بطور مساوی انجام گیرد.
یک سری خازن و مقاومت موازی در دو سر فاصلههای هوایی قرار میدهند و این کار را درجهبندی ولتاژ میگوئیم، یعنی یکنواخت نمودن توزیع ولتاژ در روی خازنهای متوالی .
همانطور که در شکل دیده می شود برقگیرها در قسمت فوقانی خود مجهز به یک وسیله حلقه ای شکل هستند که این وسیله به حلقه کرونا یا کروناگیر معروف می باشد .
همانطور که می دانیم پدیده کرونا تخلیه الکتریکی ناقص در یک میدان غیر یکنواخت می باشد .
در پستهای فشار قوی این پدیده بالاخص در محل های اتصال هادیها به تجهیزات دیده می شود .
لذا برای برطرف کردن این عیب باید میدان را در این نواحی یکنواخت کنند تا اثرات مخرب کرونا کمتر گردد .
برقگیرهایی که امروز در پستها بکار می روند از نوع ZNO می باشند که در داخل آنها قرص هایی از جنس اکسید رویZNO می باشد که بسته به سطح ولتاژ شبکه تعداد آنها متغیر است .
برقگیر آذرخش(برقگیر ایرانی)
برقگیـر با مقاومت غیر خطی:
همانطور که می دانیم این برقگیرها باید همانند یک مقاومت غیر خطی عمل کنند یعنی در برابر ولتاژ نامی شبکه امپدانس بالایی را از خود نشان دهند و در برابر ولتاژهای بالاتر از ولتاژ نامی شبکه امپدانس کمی را از خود نشان دهند تا تخلیه صورت گیرد .
لذا قرص های اکسید روی بکار رفته در برقگیرهای امروزی در واقع نقش مقاومت غیر خطی را بازی می کنند که دارای جریان نشتی بسیار کمی می باشند (در حالتNormal شبکه) لذا به روی این قرص ها ولتاژ تقسیم می گردد.
حال اگر میدان غیر یکنواخت باشد قاعدتاً تقسیم ولتاژ بر روی قرص ها یکسان نخواهد بود؛ در این صورت یک قرص و به خصوص قرص های بالایی ولتاژ بالاتری را از سایر قرص ها متحمل می شوند و زودتر آسیب می بینند و این امر سبب عملکرد نادرست برقگیر می شود.
لذا اگر بتوانند به طریقی میدان را یکنواخت کنند ( به حالت یکنواخت نزدیک کنند ) تقسیم ولتاژ بین قرصها شکل متعادل تری را به خود می گیرد و قاعدتاً عمر قرصها افزایش می یابد و عملکرد برقگیرها بهتر میگردد.
برای این کار از وسیله ای به نام کروناگیر یا حلقه کرونا استفاده می کنند؛ که در حقیقت هم میدان را به سمت یکنواختی سوق می دهد و هم تقسیم ولتاژ را به روی قرص ها به حالت متعادلی نزدیک می نماید.
برقگیـر بدون فاصله هوایی:
یک نوع برقگیر بدون فاصله هوایی امروزه بکار میرود که خازنهای سری آن از قطعات اکسید روی میباشد که این قطعات بصورت قرصهایی با اندازههای مختلف ساخته شده و روی هم قرار میگیرند.
این برقگیرها از نظر ساخت سادهتر بوده و دارای حجم کمتری نیز میباشد.
این برقگیرها میتوانند در ولتاژهای پائینتر عمل کنند بنابراین سطح ولتاژ حفاظت تجهیزات را نیز میتوان پائینتر آورد و در نتیجه در هزینهها صرفه جویی نمود و جریان نشتی در این نوع برقگیرها کمتر است یا تقریباً صفر است.
برقگیـر خـازنی
این نوع برقگیر برای ولتاژهای فشار ضعیف استفاده میشود که انرژی اعمال شده حاصل از موج ولتاژ در خازن ذخیره میشود.
برقگیـر فیـوزی
این نوع برقگیر نیز طوری ساخته میشود که در مقابل اضافه ولتاژ که سبب عبور جریان زیادی از برقگیر بشود میسوزد و جرقه داخل آن توسط گاز یا مواد نسوز درون آن خاموش میشود و اکثراً بعنوان حفاظت ثانویه بکار میرود.
Permanent link to this article: http://peg-co.com/home/%d8%a8%d8%b1%d9%82%da%af%db%8c%d8%b1-%d8%ae%d8%b7-%d9%87%d9%88%d8%a7%db%8c%db%8c/


\مشخصات، مواد و نحوه حفر چاه ارت
در سایتهای کامپیوتری زمین مناسب از دو بابت حائز اهمیت میباشد :
الف ـ حفاظت در مقابل صاعقه و اضافه ولتاژها
ب ـ هم پتانسیل بودن تجهیزات نصبشده در سایت و کارکرد صحیح آنها بخصوص تجهیزات دیجیتال و انتقال دیتا با توجه به بکارگیری تجهیزات کامپیوتری جدید لازم است به موضوع ارت و روش اجرای اصولی آن اهمیت بیشتری داده شود تا در آینده از آسیب رسیدن به نیروی انسانی و تجهیزات کامپیوتری پیشگیری شده و از عملکرد صحیح تجهیزات اطمینان داشته باشیم .
مایع کاهنده چاه ارت(ers)
لزوم استفاده از سیستم ارت :
به منظور حفاظت افراد و دستگاهها ، اضافه ولتاژهای تولید شده در بدنه که باعث صدمه دیدن دستگاهها و افراد میشود ، همچنین ولتاژهای بسیار زیاد و خطرناک ناشی از برخورد صاعقه با دکلهای کامپیوتری را باید در جایی خنثی نمائیم .
به همین منظور استفاده از سیستم ارت و حفاظت از تجهیزات بسیار لازم و ضروری است.
بعلاوه با افزایش استفاده از سیستمهای دیجیتالی و حساس ، لزوم بازنگری در طراحی ، نصب و نگهداری سیستمهای حفاظتی گراندینگ وجود دارد.
به طور خلاصه اهداف بکارگیری سیستم ارتینگ یا گراندینگ عبارتند از :
الف ـ حفاظت و ایمنی جان انسان
ب ـ حفاظت و ایمنی وسایل و تجهیزات الکتریکی و الکترونیکی
ج ـ فراهم آوردن شرایط ایدهال جهت کار
د ـ جلوگیری از ولتاژ تماسی
ه ـ حذف ولتاژ اضافی
و ـ جلوگیری از ولتاژهای ناخواسته و صاعقه
ز ـ اطمینان از قابلیت کار الکتریکی
الف ـ انتخاب محل چاه ارت :
چاه ارت را باید در جاهایی که پایینترین سطح را داشته و احتمال دسترسی به رطوبت حتیالامکان در عمق کمتری وجود داشته باشد و یا در نقاطی که بیشتر در معرض رطوبت و آب قرار دارند مانند زمینهای چمن ، باغچهها و فضاهای سبز حفر نمود.
ب- عمق چاه :
با توجه به مقاومت مخصوص زمین ، عمق چاه از حداقل ۴ متر تا ۸ متر و قطرآن حدودا ۸۰ سانتیمتر می تواند باشد.
در زمین هایی که با توجه به نوع خاک دارای مقاومت مخصوص کمتری هستند مانند خاکهای کشاورزی و رسی عمق مورد نیاز برای حفاری کمتر بوده و در زمینهای شنی و سنگلاخی که دارای مقاومت مخصوص بالاتری هستند نیاز به حفر چاه با عمق بیشتر می باشد.
برای اندازه گیری مقاومت مخصوص خاک از دستگاههای خاص استفاده می گردد.
در صورتی که تا عمق ۴ متر به رطوبت نرسیدیم و احتمال بدهیم در عمق بیشتر از ۶ متر به رطوبت نخواهیم رسید نیازی نیست چاه را بیشتر از ۶ متر حفر کنیم .
بطور کلی عمق ۶ مترو قطر حدود ۸۰ سانتیمتر برای حفر چاه پیشنهاد می گردد.
محدوده مقاومت مخصوص چند نوع خاک در جدول زیر آمده است.
نوع خاک |
مقاومت مخصوص زمین ( اهم متر ) |
باغچهای |
۵ الی ۵۰ |
رسی |
۸ الی ۵۰ |
مخلوط رسی ، ماسهای و شنی |
۲۵ الی ۴۰ |
شن و ماسه |
۶۰ الی ۱۰۰ |
سنگلاخی و سنگی |
۲۰۰ الی ۱۰۰۰۰ |
ج ـ مصالح مورد نیاز :
مصالح مورد نیاز و مشخصات آن برای اجرای چاه در جدول زیر آمده است.
ردیف |
نوع جنس |
توضیحات |
۱ |
سیم مسی نمره ۵۰ متر |
۷ رشته |
۲ |
کابلشو نمره ۵۰ |
جهت اتصال سیستم ارت به شینه داخل سایت |
۳ |
لوله پلی اتیلن ۱۰ اتمسفر |
برای ایجاد پوشش عایق روی سیم مسی در محوطه و محل تردد |
۴ |
شینه مسی به ابعاد ۳*۳۰*۲۵۰ میلیمتر |
برای نصب در داخل سایت و اتصال دستگاهها به آن |
۵ |
صفحه مسی ۵٫*۵۰*۵۰ |
مورد استفاده در چاه |
۶ |
بست سیم به صفحه مسی |
به منظورمحکم کردن اتصال سیم روی صفحه مسی |
۷ |
بنتونیت اکتیو کیلو |
برای پرکردن چاه |
نکته :
-صفحه مسی به ابعاد ۵/.*۴۰*۴۰ سانتیمتر برای مناطق شمالی کشور
و ۵/۰*۵۰*۵۰ سانتیمتر برای مناطق نیمه خشک مانند تهران و ۵/۰*۷۰*۷۰ سانتیمتر برای مناطق کویری استفاده شده باشد .
از صفحه مسی با ضخامت ۳ یا ۴ میلیمتر نیز می توان استفاده نمود.
د – اتصال سیم به صفحه مسی :
اتصال سیم به صفحه مسی بسیار مهم می باشد و هرگز و در هیچ شرایطی نباید این اتصال تنها با استفاده از بست ، دوختن سیم به صفحه و یا … برقرار گردد.
بلکه حتما باید سیم به صفحه جوش داده شود و برای استحکام بیشتر با استفاده از ۲ عدد بست سیم به صفحه بسته شده و محکم گردد.
برای جوش دادن قطعات مسی به یکدیگر از جوش برنج یا نقره استفاده شود و در صورت عدم دسترسی به این نوع جوش از جوش (Cad weld) استفاده گردد .
ه – حفر چاه ارت :
با توجه به شرایط جغرافیایی منطقه چاهی با عمق مناسب و در مکان مناسب (با توجه با راهنمای انتخاب محل چاه ارت ) حفر گردد.
شیاری به عمق ۶۰سانتیمتر از چاه تا پای دکل برای مسیر سیم چاه ارت تا برقگیر روی دکل همچنین برای سیم ارت داخل ساختمان حفر نمائید.
در صورتی که مسیر ۲ سیم مشترک باشد بهتر است مسیر دو سیم ایزوله گردند.
همینطور مسیر سیمها باید کوتاهترین مسیر بوده و سیم میله برقگیر و ارت حتی الامکان مستقیم و بدون پیچ و خم باشد و نبایستی خمهای تند داشته باشد و در صورت نیاز به خم زدن سیم در طول بیش از ۵۰ سانتیمتر انجام گردد.
و – پر نمودن چاه ارت :
۱- حدود ۲۰ لیتر محلول آب و نمک تهیه و کف چاه میریزیم بطوریکه تمام کف چاه را در برگیرد بعد از ۲۴ ساعت مراحل زیر را انجام می دهیم.
۲-به ارتفاع ۲۰ سانتیمتر از ته چاه را با خاک رس و یا خاک نرم پر مینمائیم.
۳- به مقدار لازم (حدود ۴۵۰کیلو گرم معادل ۱۵ کیسه ۳۰ کیلو گرمی)بنتونیت را با آب مخلوط کرده و بصورت دوغاب در میاوریم و مخلوط حاصل را به ارتفاع ۲۰ سانتیمتر از کف چاه میریزیم هر چه مخلوط حاصل غلیظ تر باشد کیفیت کار بهتر خواهد بود.
۴-صفحه مسی را به ۲ سیم مسی نمره ۵۰ جوش میدهیم این سیمها یکی به میله برقگیر روی دکل و دیگری به شینه داخل ساختمان خواهد رفت بنابراین طول سیم ها را متناسب با طول مسیر انتخاب می نمائیم.
۵- صفحه مسی را بطور عمودی در مرکز چاه قرار می دهیم
۶- اطراف صفحه مسی را با دوغاب تهیه شده تا بالای صفحه پر می نمائیم
۷- لوله پلیکای سوراخ شده را بطور مورب در مرکز چاه و در بالای صفحه مسی قرار می دهیم و داخل لوله پلیکا را شن میریزیم تا ۵۰ سانتیمتر از انتهای لوله پر شود.
این لوله برای تامین رطوبت ته چاه می باشد و در فصول گرم سال تزریق آب از این لوله بیشتر انجام گردد.
لازم بذکر است در مواردی که چاه ارت در باغچه حفر شده باشد و یا ته چاه به رطوبت رسیده باشد و یا کلا در جاهایی که رطوبت ته چاه از بالای چاه یا از پایین چاه تامین گردد نیازی به قراردادن لوله نمی باشد .
۸- بعد از قراردادن لوله پلیکا به ارتفاع ۲۰ سانتیمتر از بالای صفحه مسی را با دوغاب آماد شده پر مینمائیم.
۹-الباقی چاه را هم تا ۱۰ سانتیمتر بر سر چاه مانده ، با خاک معمولی همراه با ماسه یا خاک سرند شده کشاورزی پر می نمائیم و ۱۰ سانتیمتر از چاه را برای نفوذ آب باران و آبهای سطحی به داخل چاه با شن و سنگریزه پر می نمائیم .
روئ چاه مخصوصا در مواقعی که از لوله پولیکا استفاده نمی گردد نباید آسفالت شده و یا با سیمان پر گردد.
۱۰-داخل شیار های حفاری شده را با خاک سرند شده کشاورزی یا خاک نرم معمولی و یا خاک معمولی مخلوط با بنتونیت پر نمائید .
Permanent link to this article: http://peg-co.com/home/%da%86%d8%a7%d9%87-%d8%a7%d8%b1%d8%aa-2/

جوش کدولد چیست؟
یا همان Exothermic Welding جوش احتراقی نوعی جوش میباشد که برای جوشکاری سیم، لوله، صفحه و میلههای مسی به یکدیگر میباشد.
تجهیزات جوش کدولد یا احتراقی به سادگی قابل حمل میباشند.
نحوه اجرای جوش کدولد بر اساس استاندارد IPS-C-TP-820 انجام میشود.

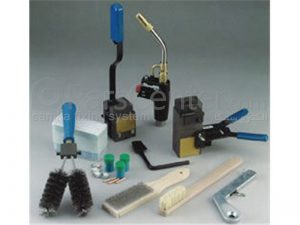

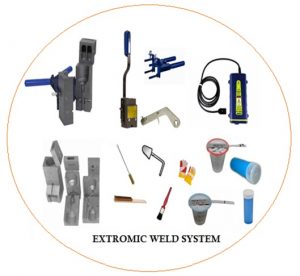

شامل اجزای زیر میباشند:

-

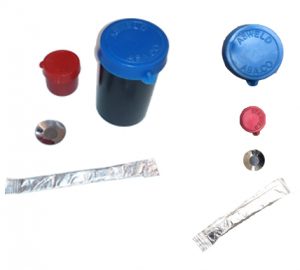

پودر جوش کدولد مخلوطی از پودر آلومینیوم و اکسید مس است . وزن پودر با توجه به سایز و نوع سازه انتخاب میگردد.



-

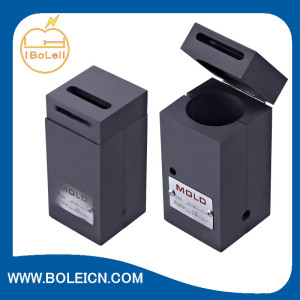

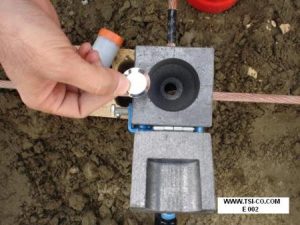

قالب گرافیتی کدولد (®KADWELD) که با توجه به نوع اتصال و سایز کابل انتخاب میشود.
-
با یک قالب به طور معمول میتوان ۷۰ تا ۱۰۰ جوش انجام داد.



-
چاشنی انفجار که شامل مقداری گوگرد بوده و برای ایجاد دمای لازم برای ایجاد گرمای لازم برای احتراق به کار رفته و روی پودر کدولد ریخته میشود.

-
تفنگ احتراقی به منظور محترق کردن چاشنی انفجار

-
کیت تمیز کننده که برای تمیز کردن قالب گرافیتی پس از
جوش کدولد از مواد ناشی از ذوب استفاده میشود.

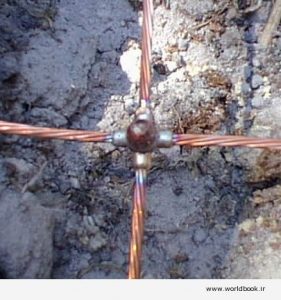

جوش کدولد یا جوش احتراقی یکی از بهترین روشها جهت اتصالات سیستم ارت میباشد.
این اتصال با حداقل مقاومت اهمی ممکن سیستم ارت را یکپارچه میکند.
جوش کدولد چیست؟
Permanent link to this article: http://peg-co.com/home/%d8%ac%d9%88%d8%b4-%da%a9%d8%af%d9%88%d9%84%d8%af-%da%86%db%8c%d8%b3%d8%aa%d8%9f/

صاعقه گیر اتمی:
این دسته از صاعقه گیر ها جهت انجام عملیات یونیزاسیون وابسته به تشعشعات اتم سزیم بودند که در داخل آن قرار داشت.
این صاعقه گیر امروز بنا به دلایل زیر دیگر تولید نمی شوند:
• وجود اثرات زیست محیطی شدید به علت تشعشعات یک عنصر اتمی
• عدم وابستگی عملیات یونیزاسیون صاعقه گیر با اتصال سیستم صاعقه گیر با الکترود زمین.
( اگر اتصال سیستم صاعقه گیر با الکترود زمین قطع هم می شد، شدت عملیات یونیزاسیون نه تنها متوقف نمی شد ، بلکه کاهش نیز نمی یافت).
بنابراین فضای اطراف را بدون وجود اتصال به سیستم زمین یونیزه می کرد و ضمن دعوت صاعقه به سمت سایت، محلی برای تخلیه آن فراهم نبود.
• وابستگی صاعقه گیر های اتمی با نیمه عمر عنصر اتمی که در آن به کار رفته بود.
صاعقه گیر خازنی اکتیو آذرخش(ساخت ایران)
Permanent link to this article: http://peg-co.com/home/%d8%b5%d8%a7%d8%b9%d9%82%d9%87-%da%af%db%8c%d8%b1-%d8%a7%d8%aa%d9%85%db%8c/

صاعقه گیر خورشیدی:
این نوع صاعقه گیر مجهز به باتری و تعدادی سلول خورشیدی دریافت کننده انرژی است که در تابش نور آفتاب سبب شارژ شدن باتری و ذخیره الکتریسیته ساکن در آنهاست.
این انرژی بایستی در لحظه مناسب باعث تخلیه و یونیزاسیون هوا شود .
صرف نظر از مکانیسم عمل آن، این نوع صاعقه گیر ها هم بعلت وابستگی شدید به باتری فتوسل (طول عمر باتری و زمان محدود ذخیره انرژی ) عملاً مکانیسم مناسبی برای تضمین ایمنی نیست.
چراکه هیچ اطمینانی وجود ندارد که هوای ابری و غیر آفتابی کمتر از ساعات شارژ ماندن باتری طول خواهد کشید.
و اگر بیشتر باشد، قطعاً از صاعقه گیر فوق کاری ساخته نیست.
Permanent link to this article: http://peg-co.com/home/%d8%b5%d8%a7%d8%b9%d9%82%d9%87-%da%af%db%8c%d8%b1-%d8%ae%d9%88%d8%b1%d8%b4%db%8c%d8%af%db%8c/


رله کنترل فاز:
رله کنترل فاز چیست
همه ما با اصطلاحاتی مانند برق دو فاز شده است و یا سیم نول قطع شده و یا تقارن فازها
به هم خورده است آشنا هستیم و خطرات آن را نیز می دانیم در گذشته در مدارات حساس بصورت کنتاکتوری برخی عیوب مشخص می گردید و چراغ ها و زنگ های آلارم فعال می گردید و برق شبکه قطع ، ولی این مدار اولاً نمی توانست کلیه عیوب راتشخیص دهد از طرف دیگر قابل استفاده درکلیه اماکن وتابلوهای برق نبود .
صاعقه گیر آذرخش
با پیشرفت علم الکترونیک این عیوب مورد بررسی قرار گرفت و در نهایت دستگاههای به نام رله کنترل فاز ساخته شد که متناسب با شرکت سازنده مجهز به امکانات کمتر یا بیشتر می باشد ولی در کل یک رله کنترل فاز باید عیوب زیر را تشخیص دهد :
۱- قطع شدن فازها ( یک فاز ، دو فاز و یا هر سه فاز ) یا سیم نول
۲- تغییر توالی فازها
۳- افزایش یا کاهش بیش از حد مجاز ولتاژ
۴- عدم تقارن بیش از حد ولتاژ سه فاز
۵- شوک های ناشی از قطع و وصل برق
رله های کنترل فاز دارای یک بوبین می باشند که در صورت صحت کلیه شرایط عمل نموده و تیغه باز خود را می بندد ، در نتیجه این تیغه باید در مسیر مدار فرمان قرار گیرد .
برای تشخیص رله از وضعیت برق شبکه باید هر سه فاز و سیم نول وارد رله کنترل فاز گردد ، در نتیجه به یک رله کنترل فاز حداقل ۵ سیم متصل است .
در این قسمت به تشریح رله کنترل فاز شرکت میکرو می پردازیم :
این رله دارای ۷ پیچ اتصال می باشد که به ترتیب عبارتند از :
۱- l1و l2 و l3 که به ترتیب به سه فاز متوالی شبکه متصل می شوند
۲- mp ترمینال سیم نول می باشد که باید به سیم نول متصل گردد .
۳- ترمینال شماره ۱۵ ، ۱۶ و ۱۸ که پیچ کنتاکتها در مدار فرمان می باشند
این رله دارای ۵ LED می باشد – دو LED سبز و سه LED قرمزکه به ترتیب عبارتند از :
۱- LED سبز با علامت U : در صورت اتصال سه فاز و سیم نول به رله این چراغ روشن می شود .
۲- LED سبز با علامت R :در صورت عملکرد صحیح رله این چراغ روشن می شود .
۳- LED قرمز با علامت P : در صورت قطع فاز یا فازها و قطع سیم نول یا جابجائی فازها و یا پائین بودن درجه حساسیت رله این چراغ خطر روشن می شود .
۴- LED قرمز با علامت U< : در صورت خطای کاهش ولتاژ شبکه این چراغ به عنوان چراغ خطا روشن می شود .
۵- LED قرمز با علامت U> : در صورت خطای افزایش ولتاژ شبکه این چراغ به عنوان چراغ خطا روشن می شود .
این رله دارای ۳ رنج تنظیم می باشد که به ترتیب عبارتند از :
۱- زمان تاخیر در وصل : که از ۱ تا ۳۰ ثانیه قابل تنظیم است و بر روی هر زمانی که تنظیم شود ، در صورت صحت کلیه موارد بعد از زمان انتظار ( زمان تنظیم شده ) رله عمل خواهد کرد و چراغ R روشن می شود .این متن برگرفته از سایت مهندسی برق قدرت و شبکه های انتقال و توزیع مهندس هادی حداد خوزانی می باشد
۲- زمان تاخیر در قطع : زمان عکس العمل رله (قطع رله) در موارد بروز عیب بر اساس زمان تنظیم شده توسط این رنج تنظیم ، مشخص می شود . این زمان در این مدل رله از ۱ تا ۱۵ ثانیه تنظیم می شود .
۳- حساسیت قطع فاز : با این درجه تنظیم می توان نامتقارنی و ولتاژ برگشت را جهت قطع خروجی انتخاب نمود . در این مدل رله ، حساسیت از ۳ تا ۳۰ قابل تنظیم می باشد .
در اکثریت موارد حساسیت بین ۱۵ تا ۲۰ درصد مناسب می باشد .
در موتورهائی که ولتاژ برگشت زیادی دارند می توان از حساسیت ۵ % استفاده نمود و در صورتی که عدم تقارن ولتاژ موجود در شبکه مزاحم عمل عادی رله باشد می توان از حساسیت های ۲۵% تا ۳۰ % استفاده نمود .
نحوه عملکرد رله و تست رله :
در صورت اتصال صحیح فازها و سیم نول ابتدا چراغ سبز U روشن می شود و در صورت متقارن بودن ولتاژها ، صحیح بودن توالی فازها و تنظیم بودن حساسیت متناسب با موتور الکتریکی بعد از طی زمان تنظیمی On Delay چراغ سبز R روشن می شود که معرف عملکرد رلهمی باشد در همین زمان کنتاکت ۱۵ رله از ۱۶ قطع و به کنتاکت ۱۸ وصل شده و اجازه عمل به کنتاکتور اصلی را می دهد .
در نتیجه بعد از عملکرد رله ترمینال های ۱۵ و ۱۸ کنتاکتهای بسته در مدار فرمان و ترمینال های ۱۵ و ۱۶ کنتاکتهای باز در مدار فرمان خواهند بود .
رله کنترل فاز چیست
منبع: http://hadi-haddad-khouzani-bargh.blogsky.com
Permanent link to this article: http://peg-co.com/home/%d8%b1%d9%84%d9%87-%da%a9%d9%86%d8%aa%d8%b1%d9%84-%d9%81%d8%a7%d8%b2-%da%86%db%8c%d8%b3%d8%aa/
Permanent link to this article: http://peg-co.com/home/%da%a9%d8%a7%d8%b1%d8%a8%d8%b1%d8%af-%d8%aa%d9%88%d9%be-%d9%87%d8%a7%db%8c-%d8%b1%d9%86%da%af%db%8c-%d8%b1%d9%88%db%8c-%d8%ae%d8%b7%d9%88%d8%b7/
Permanent link to this article: http://peg-co.com/home/%d9%85%db%8c%da%af%d8%b1-%db%8c%d8%a7-%d8%aa%d8%b3%d8%aa%d8%b1-%d8%b9%d8%a7%db%8c%d9%82-insulation-tester-%da%86%db%8c%d8%b3%d8%aa%d8%9f/
Permanent link to this article: http://peg-co.com/home/%d8%a7%d9%86%d9%88%d8%a7%d8%b9-%d8%a8%d8%b1%d9%82%da%af%db%8c%d8%b1-%d8%af%d8%b1-%d8%ae%d8%b7%d9%88%d8%b7-%d9%87%d9%88%d8%a7%db%8c%db%8c/


تفاوت کلید حرارتی و بی متال:
کلید های حرارتی علاوه بر حفاظت اضافه بار ، وظیفه کلید ( قطع و وصل نمودن تجهیزات برقی ) را به عهده دارد.
در صورتیکه بی متال به عنوان یک تجهیز جانبی و تنها به منظور حفاظت در برابر اضافه بار به کنتاکتور متصل می شود.
صاعقه گیر اکتیو آذرخش(ساخت ایران)
تعریف اورلود:
اورلود وسیله ی حفاظت کننده ی موتور در برابر جریان اضافی است و در دو نوع مغناطیسی و حرارتی وجود دارد.
اورلود حرارتی:
نوع حرارتی اورلود، در انواع مختلفی ساخته می شود که متداول ترین نوع آن «بی*متالی» است.
این نوع از رله ی اضافه جریان همراه با کنتاکتور در مدار، سری با موتور نصب می گردد.
از اورلود بی متالی در کلید اتوماتیک نیز جهت حفاظت در برابر جریان زیاد استفاده می شود.
صاعقه گیر اکتیو آذرخش(ساخت ایران)
اورلود مغناطیسی:
نوع مغناطیسی آن بوبینی است که در اثر عبور جریان زیاد (بیشتر از حد تنظیم شده) شدت میدان مغناطیسی آن به حد لازم برای انجام عمل مکانیکی قطع مدار رسیده و ومدار را قطع می کند.
از این نوع اورلود در کلیدهای اتوماتیک نیز جهت حفاظت در برابر خطای اتصال کوتاه استفاده می شود.
می دانیم که یک اتصال کوتاه باید سریع قطع شود.
بنابراین در چنین موقعیتی نمی توان از رله اضافه باری(حرارتی) استفاده نمود چون گرم شدن بیمتال رله به یک زمان نسبتا طولانی نیاز دارد.
این رله از یک هسته مغناطیسی که اطراف آن چند دور سیم پیچیده شده، تشکیل گردیده است.
عبور جریان اتصال کوتاه باعث مغناطیس شدن و جذب اهرم قطع می شود.
این رله را به طور مجرا به ندرت مورد استفاده قرار می دهند و در کلیدهای اتوماتیک از آنها بهمراه رله های حرارتی بهره می گیرند.
به این ترتیب قطع مغناطیسی در صورت بروز اتصال کوتاه، مدار را فورا قطع نموده و مانع از سوختن قطعه ی بیمتال می شود.
صاعقه گیر اکتیو آذرخش(ساخت ایران)
بی متال:
برای حفاظت از موتورهای الکتریکی در مقابل اضافه بار از رله های حرارتی استفاده می شود.
اساس کار این رله ها بر پایه اختلاف ضریب انبساط طولی دو فلز به کار رفته است.
بر اثر عبور جریان از بی متال ،دو فلز گرم می شوند و طول آنها افزایش می یا بد.
از آن جایی که ضریب انبساط طولی یکی از فلزات بیشتر از دیگری است .
دو فلز با هم به سمت فلزی که ضریب انبسا ط طولی کمتری دارد خم می شود .
در نتیجه مسیر عبور جریان کنتاکتها باز و مدار قطع می شود.
صاعقه گیر اکتیو آذرخش(ساخت ایران)
کلید حرارتی:
در رله های حرارتی ، سه تیغه تعبیه شده که سیم حا مل جریان چند حلقه به دور آن پیچیده می شود.
در اثر عبور جریان اضا فه بار، هادی ها گرم ، حرارات به بی متال منتقل می شود و با عث خم شدن تیغه می شود.
حرکت هر یک از بی متالها به اهرمی فشا ر می آورد و با جا به جا شدن اهرم ، یک میکرو سوئچ که دارای کنتاکت تبدیل باز و بسته است تغییر وضعیت می دهد.
با این تغیر وضعیت مدار فرمان را قطع می کند.
صاعقه گیر اکتیو آذرخش(ساخت ایران)
تیغه های مدار قدرت با شماره های یک رقمی از ۱ تا ۶ و ترمینال های تیغه های فرمان که به صورت دوبل (باز و بسته ) می باشند را با شماره های ۹۵ تا۹۸ مشخص می کنند.
صاعقه گیر اکتیو آذرخش(ساخت ایران)
Permanent link to this article: http://peg-co.com/home/%d8%aa%d9%81%d8%a7%d9%88%d8%aa-%d8%a8%db%8c-%d9%85%d8%aa%d8%a7%d9%84-%d9%88-%da%a9%d9%84%db%8c%d8%af-%d8%ad%d8%b1%d8%a7%d8%b1%d8%aa%db%8c/
