یکی از برترین برند های صاعقه گیر الکترونیکی در جهان  هلیتا فرانسه می باشد. هلیتا که از سال۱۹۲۳میلادی پیشتاز تولید صاعقه گیر بوده است، هم اکنون در ادامه همکاری با)CNRSسازمان ملی تحقیقات فرانسه)به نوآوری خود ادامه داده ونسل جدیدی از صاعقه گیرهای پیشرفته را تولید کرده است.انواع صاعقه گیرهای Pulsarجدید با شعاع حفاظت بالاتر بیانگر پیشرفت روزافزون در زمینه های حفاظت،عملکرد اتوماتیک وسهولت نگهداری می باشد.این پیشرفتها جایگاه کمپانی هلیتا را به عنوان کمپانی پیشرو در عرصه بین المللی در زمینه حفاظت از صاعقه با نصب بیش از٢٣٠٠٠٠صاعقه گیر در سرتاسر جهان مستحکم نموده است. این محصول کلیه استانداردهای مشروحه زیر را اخذ نموده است که در نوع خود یک رکورد محسوب  میشود

استانداردها :

• · · High voltage Institute Certification- CEB  (فرانسه)
• · British Standard Institute-BSI (انگلستان)
• · Wuhan High Voltage Research Institute (چین)
• · High Voltage Institute I.R.E.Q (کانادا)
• · Korean Electrotechnology Research Institute-KERI (کره)
• · Central Laboratory for Electrical Industries-LCIE(فرانسه)

۱) تشخیص قطع یک یا دو فاز
۲) تشخیص جابجایی فازها
۳) قطع مدار در صورت متقارن نبودن ولتاژ سه فاز
۴) اعلام کاهش ولتاژ ( با نشانگر >U )
۵) اعلام افزایش ولتاژ‌ ( با نشانگر
۶) قطع مدار در صورت وجود شوک های ناشی از قطع و وصل متوالی برق
عملکرد رله :
پس از وصل شدن سه فاز و نول به ترمینال های L1 و L2 و L3 و MP در صورت مناسب بودن ولتاژها و صحیح بودن توالی فازها نشانگر U روشن می شود در صورت صحیح نبودن توالی فازها ( روشن شدن نشانگر PH ) میتوان با عوض کردن جای دو فاز این مشکل را رفع کرد و بعد از طی شدن زمان تاخیر (حوالی ۱۰ ثانیه) با روشن شدن چراغ RLY کنتاکت ۱۵ رله از ۱۶ قطع و به ۱۸وصل می شود.
در صورت بروز هر گونه اشکالی در شبکه نشانگر مربوط به آن اشکال روشن میشود ( برای مثال برای خطای دو فاز شدن و جابجایی فاز چراغ PH و برای افزایش یا کاهش ولتاژ چراغ های U روشن می شود ) و با خاموش شدن نشانگر RLY رله داخلی قطع می شود. ( اتصال ۱۵ از ۱۸ جدا شده و به ۱۶ وصل میشود )
تنظیمات رله :
بر روی اغلب کنترل فازها دو پیچ تنظیم وجود داردکه کاربرد آنها را شرح می دهیم:
زمان عکس العمل : با این پیچ تنظیم می توان زمان تاخیر در قطع را تنظیم نمود که از آن برای پوشش دادن زمان استارت وجلوگیری از عمل رله در مواقع نامطلوب استفاده میشود.
۱- حساسیت قطع فاز : با این پیچ تنظیم می توان نامتقارنی و ولتاژ برگشت را جهت قطع خروجی انتخاب کرد. ( در اکثر موارد حساسیت بین ۱۵ تا ۲۰ درصد مناسب است اما در موتور هایی که ولتاژ برگشت زیادی دارندمی توان از حساسیت ۵ درصد استفاده کرد و در صورتی که عدم تقارن ولتاژ موجود در شبکه مزاحم عمل عادی رله باشد می توان از حساسیت های ۲۵ تا۳۰ درصد استفاده کرد.)
در انتها برای اطمینان از صحت تنظیم رله می توان در حالی که موتور در حال کار است فیوز یکی از سه فاز را قطع کرد تا شبکه دو فاز شود و رله کنترل فاز عمل کند.

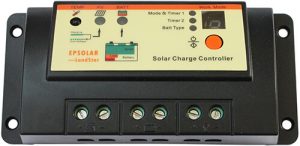

بررسی شارژ کنترلر در سیستم های فوتوولتائیک

امروزه سیستم های فتوولتائیک علی الخصوص سیستم های فتوولتائیک جدا از شبکه در مناطق با آفتاب زیاد بسیار به چشم میخورد.همانطور که میدانید در همه سیستم‌های فتوولتائیک جدا از شبکه که باتری ذخیره‌ کننده انرژی است، شارژ کنترلر یک جزء ضروری محسوب می شود. هدف اصلی شارژ کنترلر، حفاظت از باتری‌ در مقابل شارژ و یا درشارژ بیش از حد توسط آرایه خورشیدی است. شارژکنترلر جریان و ولتاژ ورودی به باتری را تنظیم می‌کند. بعضی از انواع شارژکنترلرها که دارای خصوصیت ردیابی ولتاژ پایین هستند،باتری را رد مقابل دشارژ زیاد توسط بار محافظت می‌کنند.

اگر باتری‌ها بیش از حد شارژ شوند، عمر پیش‌بینی شده آن‌ها به‌ طور چشم‌گیری کاهش پیدا می‌کند. کنترلرها ولتاژ باتری را بررسی می نمایند و هرگاه که ولتاژ باتری زیادتر از حد شود، جریان شارژ را متوقف می‌کند.این موضوع به خصوص در مورد باتری های sealed دارای اهمیت است چراکه در آنها نمی توان آب داخل باتری را که در طی شارژ مجدد باتری از دست رفته است،جایگزین نمود.

تنها در یک حالت استثنا کنترلر نیاز نیست و آن هنگامی است که منبع شارژ خیلی کوچک است و یا باتری در مقایسه با آن خیلی بزرگ است.

اگر جریان تولیدی توسط پنلهای PV برابر ۱/۵% جریان مجاز باتری یا کمتر از آن باشد،به شارژ کنترلر نیازی نیست. برعکس کنترلرهای سیستم‌های باد یا برق آبی، در سیستم های خورشیدی می توان کنترلر راهنگامی که باتری پر است از سیستم جدا کرد بدون این‌که به ماژول‌های خورشیدی آسیبی وارد شود.

بیشتر کنترلرها وقتی ولتاژ به حد تعیین شده ای می‌رسد به‌ راحتی می‌توانند باز شوند و یا این‌ کار جریان میان باتری و PV را محدود نمایند و هنگامی که ولتاژ باتری پائین بیاید دوباره به مدار برگردانده می‌شود.ولتاژ حد در بعضی از کنترلر‌ها قابل تنظیم است و در برخی دیگر توسط کارخانه سازنده از پیش تنظیم گردیده است.

کنترلرها بر مبنای این‌که تحمل چند آمپر جریان را دارند دسته بندی می‌شوند. استانداردهای بین‌المللی کنترلرها را ملزم به تحمل ۲۵% جریان اضافی در زمان محدود می نمایند.این موضوع باعث می شود که در زمان افزایش بیش از حد تابش به کنترلر آسیبی نرسد.جریان بیش از حد می تواند به کنترلر آسیب برساند.

انتخاب کنترلر شارژر با جریان بزرگ تر از حد مورد نیاز،امکان توسعه سیستم را در آینده فراهم می آورد بدون اینکه هزینه زیادی زا تحمیل نماید.

کنترلر همچنین از جریان معکوس در هنگام شب جلوگیری می نماید.جریان معکوس،مقدار جریانی است که هنگام شب در جهت معکوس از پانل می گذرد و باتری را تخلیه می کند.اما این توان تلف شده قابل صرف نظر کردن است.تنها در مورد سیستم های PV بزرگ این جزیان محسوس است.تقریبا تمامی کنترلرها به طور اتوماتیک این جریان را کنترل می نمایند.

MPPT شارژکنترلی است که با استفاده از الگوریتم MPPT مقدار جریانی که از PV به باتری می‌رود را حداکثر می نماید.

MPPT برق DC تولید شده توسط PV را به AC تبدیل می‌کند و سپس برق AC را متناسب با ولتاژ و جریان پنل خورشید مجددا به DC تبدیل می‌کند.

ولتاژی که در آن پنل PV می تواند بیشترین توان را تولید نماید،”نقطه حداکثر توان” نام دارد.حداکثر توان با میزان تابش خورشید،دمای محیط و دمای سلول خورشیدی متغیر است.بیشترین توان تولیدی توسط PV به دما بستگی دارد.پنل های متداول دارای ولتاژ ۱۷ ولت در دمای ۲۵ درجه سانتیگراد هستند که این ولتاژ در روزهای خیلی گرم به ۱۵ ولت کاهش و در روزهای خیلی سرد به ۱۸ ولت افزایش می یابد.
