لزوم رعایت ارتینگ در شناژ ساختمان ها

لزوم رعایت ارتینگ در شناژ ساختمان ها

قیمت صاعقه گیر اکتیو آذرخش

بررسی هم بندی اصلی سازه بتنی و فلزی ساختمان در سیستم زمین

در چند سال اخیر سازمان نظام مهندسی اصفهان به منظور ارتقاء ایمنی در ساختمان ها ، ایجاد شبکه هم بندی اصلی  در میلگرد های ساختمان های بتنی جهت سیستم زمین را مرسوم و مهندسین طراح و ناظر تاسیسات الکتریکی را ملزم به رعایت ان نموده است.در این رویه ، یک میلگرد اضافی با قطر حداقل ۸ میلیمتر در فوندانسیون و سقف ها به میلگرد های اصلی سازه بسته شده و سپس جوش داده می شود. شبکه ایجاد شده در فوندانسیون و سقف ها از طریق اتصال میلگرد هم بندی در ستون های منتخب، شبکه هم بندی سقف و ستون ها راکامل می کند.
روش مذکور بدلایل فنی ، اجرایی و اقتصادی با مخالفت برخی از کارفرمایان، مجریان و مهندسین طراح و ناظر مواجه شده است. عوامل مذکور سبب گردید که این موضوع مورد کنکاش و بررسی قرار گرفته و نتایج حاصل درقالب مقاله، به جامعه مهندسی تقدیم شود.امید است این گونه فعالیت ها منجر به گسترش بحث های کارشناسی شده و در نهایت منجر به بازنگری ضوابط درجهت بهبود کیفیت ارائه خدمات مهندسی شود.

تاریخچه:

ارتش ایالات متحده در طول جنگ جهانی دوم، نیاز به یک سیستم زمین الکتریکی برای حفاظت انبار های ذخیره بمب در برابر صاعقه در مناطق بیابانی آریزونا داشت. سیستم های زمین مرسوم ، در این مکان به خوبی کار نمی کرد زیرا منطقه مذکور بیابانی ، فاقد سفره های آب زیر زمینی و مقدار بارش سالانه باران بسیار کم است.در شرایط خاک بسیار خشک ، صدها متر میله های مسی به منظور ایجاد یک امپدانس زمین کوچک، برای حفاظت از ساختمان ها در مقابل صاعقه قرار داده شده بود.
در سال ۱۹۴۲ ، اقای Herbert G. Ufer به عنوان مشاور ارتش ایالات متحده به دنبال پیدا کردن راه حل کم هزینه تر و عملی تر سیستم زمین برای جایگزینی میله های مسی سنتی در این مکان خشک بود. کشف اقای یوفر این بود که هدایت الکتریکی بتن ، از بسیاری از انواع خاک بهتر است. اساس طرح وی بر پایه تعبیه هادی زمین در بتن است. تجربه و ازمون نشان می دهد که این روش بسیار موثر است. اقای یوفر پس از جنگ، روش خود را توسعه داده و نتایج را در یک مقاله در کنفرانس IEEE در سال ۱۹۶۳ ارائه نمود .
امروزه مهندسین از منافع کشف آقای یوفر اگاهند. کل ساختمان بتن ارمه با وجود میله های فولادی در ساختما ن و یا پی ان با پوشش بتنی ، یک سیستم زمین الکتریکی با مقاومت بسیار کم ایجاد می کند.سیستم زمین یوفر بسیار ساده ، موثر ، ارزان و در ساختمان های جدید قابل اجرا است. از مزایای سیستم زمین یوفر استفاده از خواص بتن برا ی کاهش مقاومت زمین است. بتن رطوبت را به سرعت جذب کرده در صورتی که از دست دادن رطوبت ان بسیار آرام است.خواص مواد معدنی بتن (آهک و دیگر مواد) اصولا به طور طبیعی قلیایی و دارای PH بالا است. در نتیجه بتن با خاصیت قلیایی، به منزله منبع عرضه یون برای هدایت جریان الکتریکی عمل می کند. نفوذ شیرابه بتن به خاک اطراف بتن منجر به افزایش PH خاک در ان ناحیه شده و به تبع ان مقاومت زمین کاهش می یابد. افزایش حجم وسطح بتن مجاور خاک ، به کاهش مقاومت اتصال کمک کرده ودر مجموع هادی خوبی برای عبور جریان زمین و یا جریان ناشی ازصاعقه فراهم می شود. تکنیک یوفر در فوندانسیون، بتن ارمه ساختمان های بتنی، برج مخابراتی، فوندانسیون برج ها ی انتقال نیرو وتیرهای چراغ برق مورد استفاده قرار می گیرد، طرح اولیه یوفر اصلی استفاده از مس در بتن بود. با این حال، PH بالای بتن اغلب سبب ورقه شدن مس می شود. به همین دلیل، غالبا از فولاد به جای مس استفاده می شود. حداقل طول میلگرد مورد نیاز برای اجتناب از اسیب دیدن بتن به عوامل ذیل بستگی دارد.

  • نوع بتن ، ترکیبات ، دانسیته ، مقاومت الکتریکی ، pH و غیره

  • سطح مجاورت بتن با خاک

  • مقاومت خاک و ترکیبات اب های زیر زمینی درمحل

  • سطح مقطع و طول میلگرد ، سیم یا صفحه داخل بتن

  • مقدار جریان اذرخش

آقای یوفر ازمایش هایی با طول های مختلف هادی در بتن ترتیب داد. بر این اساس ، میلگرد پوشیده شده با بتن درمجاورت خاک طبق جدول زیر قادر به عبور جریان از بتن بوده ، بدون ان که منجر به اسیب آن شود.

Surge Current A/ Foot

Rebar Diameter In Inches

۳۴۰۰

۰.۳۷۵

۴۵۰۰

۰.۵۰۰

۵۵۰۰

۰.۶۲۵

۶۴۰۰

۰.۷۵۰

۸۱۵۰

۱.۰۰۰

در جدول فوق تنها میلگرد تعبیه شده در سمت لایه خارجی” بتن مجاور خاک” در نظر گرفته شده و میلگرد ها موجود در مرکز و بالای فوندانسیون در محاسبات لحاظ نشده است. استفاده از هادی زمین محصور در بتن در سال ۱۹۶۸ به استاندارد ملی برق ایالات متحده (NEC) اضافه شد. در سال ۱۹۷۸ ، NEC الزامات میلگرد مورد نیاز به عنوان یک الکترود زمین را مشخص نموده و از این نوع زمین به عنوان “Concrete Encased Electrode “CEE به جای Ufer Ground نام برد.

نحوه اتصال سیستم زمین :

استاندارد (NEC) در بخش ۲۵۰.۵۲ ۲ A ، ویرایش سال ۲۰۰۵ و بازنگری ۲۰۰۸ ، اسکلت فلزی یا بتن ارمه ساختمان را به عنوان یک الکترود زمین ساختمان در نظر گرفته است. به شرط ان که اسکلت یا ارماتور ها از طریق یکی از چهار روش زیر به زمین متصل شده باشند.

روش اول :

اطمینان حاصل شود که از یک عضو فلزی از سازه یا ارماتور ها ی آجدار بتنی ساختمان به طول ۱۰ فوت یا بیشتر با پوششی از بتن در تماس مستقیم با زمین است .

روش دوم :

اتصال اسکلت فلزی ساختمان به زمین از طریق ارماتور های جداگانه با پوشش بتن که در بخش ۲۵۰.۵۲ ۳ A  ارائه شده و یا اتصال به شبکه زمین مطابق با بخش ۲۵۰.۵۲ ۴ A

روش سوم :

اتصال اسکلت فلزی ساختمان به یک یا چند الکترود میله ای، لوله یا صفحه، مطابق با الزامات مندرج دربخش ۲۵۰.۵۶ می باشد. طبق شکل اگر یک یا چند فولاد آرماتور ، با قطر ۰.۵ اینچ که در شناژ و یا فوندانسیون وجود دارد، قبل از بتن ریزی بایستی یک اتصال بین یکی از میلگرد های شناژ و یا فوندانسیون با یک الکترود دیگر انجام شود.

تصال اسکلت فلزی ساختمان به یک یا چند الکترود میله ای

روش چهارم :

اتصال اسکلت فلزی ساختمان به دیگر روش های مصوب ایجاد اتصال زمین در استاندارد VDE 0141 و VDE 0100 نیز در انواع الکترود زمین ، از فوندانسیون ساختمان های بتنی تحت عنوان Foundation Earth Electrode نام می برد.

اندازه گیری میدانی :

به منظور بررسی میدانی و اعتبار سنجی موارد مذکور ، اندازه گیری مقاومت سازه بتن ارمه پروژه بهمن یک از پروژه های شرکت جهاد خانه سازی سپاهان واقع در اطشاران ، در پانزده طبقه و سطح زیر بنای ۱۷۵۰ مترمربع با استفاده از روش تزریق جریان طبق شکل انجام شد.

اندازه گیری مقاومت سازه بتن ارمه

در این اندازه گیری ، فوندانسیون به چاه ارت متصل نشده و یک سر منبع تغذیه به چاه ارت متصل شده است. نتایج اندازه گیری در جدول اورده شده است.

شماره ازمون

جریان (A)

ولتاژ (V)

مقاومت سازه (Ω)

۱

۱.۱۵

۰.۰۳۱

۰.۰۲۷

۲

۱.۲۸

۰.۰۳۵

۰.۰۲۷

۳

۱.۷۳

۰.۰۴۸

۰.۰۲۸

۴

۲.۰۵

۰.۰۵۷

۰.۰۲۸

۵

۲.۵

۰.۰۷

۰.۰۲۸

۶

۳

۰.۰۸۵

۰.۰۲۳

میانگین   مقاومت   سازه

 ۰.۰۲۷

همان گونه که انتظار می رفت مقاومت سازه بتنی نزدیک به ۰.۰۳ اهم بوده که نسبت به مقاومت زمین مجاز بسیار کمتر بوده و لذا می توان سازه بتن ارمه را بر اساس استاندارد های (NEC) در بخش ۲۵۰.۵۲ ۲ A و VDE 0141 و VDE 0100 یک الکترود زمین در نظر گرفت.

نتیجه گیری :

استفاده از سیستم زمین یوفر به تنهایی به عنوان الکترود زمین به جز در موارد خاص مرسوم نیست. با توجه به اهمیت “حفاظت برای حصول ایمنی” ، بر اساس استاندارد ملی کشور ها از جمله ایران در مبحث سیزدهم مقررات ملی ساختمان ، استفاده از الکترود زمین مستقل برای اتصال به هادی حفاظتی الزامی است. لذا موضوع مورد بحث این مقاله حذف الکترود زمین و جایگزینی ان با سیستم زمین یوفر نمی باشد. بلکه صرفا با توجه به مقاومت بسیار کم ساختمان بتن ارمه در استاندارد های مورد بررسی ، به نظر میرسد که بحث ” هم بندی به منظور هم ولتاژ کردن” بر اساس رویه مرسوم در “اجرای هم بندی اصلی در میلگرد ساختمان های بتنی” ضرورت ندارد. زیرا اجرای این روش به معنای ایجاد اتصال فلزی اضافی در طول الکترود زمین گسترده ( اسکلت بتن ارمه) می باشد که به لحاظ فنی توجیهی ندارد ، مضافا بر این که در استاندارد های مورد بررسی چنین رویه ای ارائه نشده و از نظراقتصادی نیز به لحاظ تحمیل هزینه غیر ضروری پذیرفته نمی باشد . لذا پیشنهاد می شود رویه مرسوم ملغی و صرفا به استناد مبحث ۱۳ مقررات ملی ساختمان ، پیوست ۱ به منظور رعایت حداکثر حصول اطمینان از  ” هم بندی به منطور هم پتانیسل کردن ” بر اساس روش سوم مذکور ، بر اساس شکل زیر اجرا شود.

هم بندی به منطور هم پتانیسل کردنهم بندی به منطور هم پتانیسل کردن

در این روش سیم مسی با مقطع حداکثر ۲۵ میلیمترمربع ، به شبکه میلگرد هادی بیگانه در شناژ ، در دو نقطه از طریق کد ولد متصل شده و سر دیگر ان به ترمینال اصلی اتصال زمین وصل می شود.

منبع:مهندس فا

Permanent link to this article: http://peg-co.com/home/%d9%84%d8%b2%d9%88%d9%85-%d8%b1%d8%b9%d8%a7%db%8c%d8%aa-%d8%a7%d8%b1%d8%aa%db%8c%d9%86%da%af-%d8%af%d8%b1-%d8%b4%d9%86%d8%a7%da%98-%d8%b3%d8%a7%d8%ae%d8%aa%d9%85%d8%a7%d9%86-%d9%87%d8%a7/

مديريت وبسايت بهروز عليخانی

درایو ها و کاربرد آن در صنعت برق

درایو ها و کاربرد آن در صنعت برق

درایو یا کنورتور فرکانس و یا کنترل کننده دور موتور برای تنظیم دور الکتروموتورهای AC (موتورهای سه فاز ) استفاده میگردد.

درایوها قادرند دور موتور را از صفر تا چندین برابر دور نامی موتور و بطور پیوسته تغییر دهند.

تنظیم دور در الکتروموتورها علاوه بر منعطف نمودن پروسه های صنعتی ، در کاربردهای زیادی منجر به صرفه جوئی انرژی هم میگردد.

علاوه بر آن درایوها جریان راه اندازی کشیده شده از شبکه را به میزان زیادی کاهش میدهند.

بطوریکه این جریان خیلی کمتر از جریان اسمی موتور است.

درایوها میتوانند موتور را بطور نرم و کاملا کنترل شده استارت و استپ نمایند.

زمان استارت و استپ را میتوان بدقت تنظیم نمود.

این زمانها میتوانند کسری از ثانیه و یا صدها دقیقه باشد.

توانائی درایو در استارت و استپ نرم موجب کاهش قابل ملاحظه تنشهای مکانیکی در کوپلینگها و سایر ادوات دوار میگردد.


کنترل کننده های دور موتور :

کنترل کننده های دور موتورهای الکتریکی هر چند که ادوات پیچیده ای هستند ولی چون در ساختمان آنها از مدارات الکترونیک قدرت استاتیک استفاده می شود و فاقد قطعات متحرک می باشند،  از عمر مفید بالائی برخوردار هستند .

مزیت دیگر کنترل کننده های دور موتور توانائی آنها در عودت دادن انرژی مصرفی در ترمزهای مکانیکی و یا مقاومت های الکتریکی به شبکه می باشد .

در چنین شرائطی با استفاده از کنترل کننده های دور مدرن می توان از اتلاف این نوع انرژی جلوگیری نمود . ب

طوریکه در برخی کاربردها قیمت انرژی بازیافت شده از این طریق ، در کمتر از یکسال معادل هزینه سرمایه گذاری سیستم بازیافت انرژی می شود .

کنترل کننده های دور موتور انواع مختلفی دارند.

آنها قادرند انواع موتورهای AC و DC را کنترل کنند.

قیمت کنترلرها وابسته به نوع تکنولوژی بکار رفته در ساختمان آنها میباشد.

۱- روش تثبیت نسبت ولتاژ به فرکانس(یا کنترل V/ F ثابت) :

ساده ترین روش کنترل موتورهای  AC روش تثبیت نسبت ولتاژ به فرکانس میباشد.

اینک این روش، بطور گسترده در کاربردهای صنعتی مورد استفاده قرار میگیرد.

این نوع کنترلرها از نوع اسکالر بوده و بصورت حلقه باز با پایداری خوب عمل میکنند.

این متن برگرفته از سایت مهندسی برق قدرت و شبکه های انتقال و توزیع مهندس هادی حداد خوزانی می باشد.مزیت این روش سادگی سیستمهای کنترلی آن است.

در مقابل این نوع کنترلرها برای کاربردهای با پاسخ سریع مناسب نمی باشند.

۲- روش کنترل برداری :

روبوتها و ماشینهای ابزار نمونه هائی از کاربردهای با دینامیک بالا هستند.

در این کاربردها روشهای کنترلی برداری استفاده میشود.

در روشهای کنترلی برداری با تفکیک مولفه های جریان استاتور به دو مولفه تورک ساز و فلو ساز، و کنترل آنها با استفاده از رگولاتورهای PI ترتیبی داده میشود که موتور AC نظیر موتور DC کنترل شود.

و بدین ترتیب تمام مزایای موتور DC از جمله پاسخ گشتاور سریع آنها در موتورهای AC نیز در دسترس خواهد بود.

 ۳- روش کنترل مستقیم گشتاور (Direct Torque Control ) :

پاسخ گشتاور در روشهای  برداری حدود  ۱۰ – ۲۰msو در روشهای کنترل مستقیم گشتاور (Direct Torque Control ) این زمان حدود ۵ms است.



Permanent link to this article: http://peg-co.com/home/%d8%af%d8%b1%d8%a7%db%8c%d9%88-%d9%87%d8%a7-%d9%88-%da%a9%d8%a7%d8%b1%d8%a8%d8%b1%d8%af-%d8%a2%d9%86-%d8%af%d8%b1-%d8%b5%d9%86%d8%b9%d8%aa-%d8%a8%d8%b1%d9%82/

مديريت وبسايت بهروز عليخانی

کاربرد برق ۶ فازه و ۱۲ فازه

six-half-wave-copy

ترانسفورماتورهای شش فازه و دوازده فازه :

امروزه اتصالات شش فازه و دوازده فازه بیشتر در تغذیه سوپاپ های الکترونیک از قبیل:

دیودهای قدرت،

و تریستورها،

جهت یکسوسازی جریان های متناوب مورد استفاده قرار می گیرند.

همینطور برای دست یابی به یک عمل یک طرفه کردن جریان ها به طور کاملا صاف گاهی دو دستگاه سه فازه یا شش فازه و یا دوازده فازه را به وسیله  سیم پیچی به نام سیم پیچی بین فاز یا سیم پیچی تعدیل به همدیگر ارتباط می دهند.

ترانسفورماتورهای ۱۲ فازه  از ترانسفورماتورهای ۶ فازه که روی هرستون ۴ بوبین پیچیده می شود تشکیل می گردند.

بوبین ها ازطرف ستاره بصورت زیگزاگ مضاعف مطابق شکل زبر سربندی می شوند.

این .ترانسفورماتورها در صنعت یکسوسازی جریان متناوب بکار می روند.

ترانسفورماتورهای مخصوص به دو گروه اصلی ترانس های جوشکاری و ترانس های مبدل فاز (تبدیل کننده فاز) تقسیم میشوند.

ترانس های جوشکاری خود شامل دو دسته جوش با قوس (شعله) و جوش نقطه ای میشود.

در تبدیل فاز توسط ترانس های مخصوص در این پروژه تبدیل سه فاز به شش فاز و تبدیل سه فاز به  دوازده فاز بحث شده و به طور کامل توضیح داده شده است.

فروش ویژه صاعقه گیر اکتیو آذرخش


جوش با قوس (شعله):

برقراری قوس الکتریکی (آرک-arc) بین دو سر یک فلز ، آنچنان حرارتی درمحل ایجاد می کند که دو سر فلز را به دمای ذوب می رساند وباعث جوش خوردن دو سر فلز می گردد.

اگر از جریان مستقیم برای تولید قوس الکتریکی استفاده شود جوشکاری را جوش DC و اگر از جریان متناوب استفاده شود ، جوشکاری را جوش AC می گویند.

جوشکاری با قوس به دو گروه جوشکاری با جریان مستقیم و جوشکاری با جریان متناوب تقسیم میشود.

۱- جوشکاری جریان مستقیم

در جوشکاری جریان مستقیم، چون جریان الکتریکی همواره در یکسو جاری می شود (از الکترود به قطعه کار یا از قطعه کار به الکترود) .

هیچ وقت مقدار آن به صفر نمی رسد. لذا کیفیت جوشکاری نسبت به جوشکاری جریان متناوب بهتر است.

کاربرد:

از جوش DC در موارد حساس و دقت فراوان از قبیل جوش بدون درز، جوشکاری لوله های گاز رسانی، جوش سیلندرهای گاز و … استفاده می شود.

۲- جوشکاری جریان متناوب

جوشکاری جریان متناوب نیز به کمک ترانسفورماتور های یک فاز و سه فاز انجام می شود.

برای ایجاد قوس الکتریکی برای الکترود های معمولی ، ولتاژی در حدود ۵۰ تا ۸۵ ولت (بستگی به ضخامت قطعه کار و الکترود) لازم است.

پس از آنکه قوس الکتریکی برقرار گردید، ولتاژ حدود ۱۶ الی ۳۵ ولت برای تداوم قوس الکتریکی کفایت می کند.

نسبت دو ولتاژ بی باری و بارداری در محدوده ۳ تا ۴ است.

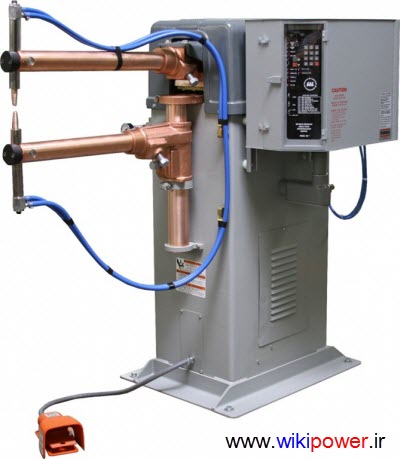

جوشکاری با نقطه (نقطه جوش)

نقطه جوش که به جوش مقاومتی نیز معروف است ،  در مواردی به کار می رود که بخواهیم چند نقطه از دو قطعه (معمولا ورق یا تسمه) به هم اتصال دهیم .

بنابراین در نقطه جوش جوش یکسره مد نظر نمی باشد.

در طرز کار دستگاه نقطه جوش می توان گفت که عبور جریان شدید در زمان معین و کوتاه سبب می شود در محل تماس فک های دستگاه جوش با قطعه کار گرمای شدیدی تولید شود .

گرمای شدید ایجاد شده آن محل را ذوب کرده ، ترکیب فلزی در محل ایجاد میکند و دو قطعه کار را به صورت نقطه ای به هم جوش دهد.

ترانس نقطه جوش_[wikipower.ir]

یکی از پارامترهای موثر در نقطه جوش مقاومت الکتریکی و دیگری مقاومت حرارتی آن است.

که بدین علت به این نوع جوشکاری جوشکاری مقاومتی نیز می گویند.

در جوشکاری نقطه جوش ، مقدار جریان و زمان عبور آن دو عامل اصلی می باشند که باید تغییرات هر دو عامل ، قابل دسترس باشد.

مقدار جریان را با تغییر تعداد دور سیم پیچ اولیه تنظیم می کنند.

زمان عبور جریان را به وسیله تایمر کنترل می کنند.

منبع:wikipower.ir

Permanent link to this article: http://peg-co.com/home/%da%a9%d8%a7%d8%b1%d8%a8%d8%b1%d8%af-%d8%a8%d8%b1%d9%82-%db%b6-%d9%81%d8%a7%d8%b2%d9%87-%d9%88-%db%b1%db%b2-%d9%81%d8%a7%d8%b2%d9%87/

مديريت وبسايت بهروز عليخانی

اجرای سیستم ارتینگ

اجرای سیستم ارتینگ

سیستم ارتینگ سیستمی حفاظتی می باشد که بایستی هر جریان الکتریکی که وارد می شود را به طور کامل به زمین منتقل کند.

سیستم ارتینگ از چاه ارت و متعلقاتش تشکیل شده است.

برای حفاظت از دستگاههای برقی اعم از صنعتی و مخابراتی و خانگی و…و یا به طور کلی نیروی انسانی  از سیستم ارتینگ استفاده می کنیم.

اجرای سیستم ارتینگ نیاز به رعایت اصول ایمنی و استانداردهای لازم دارد.

هدف از اجرای سیستم ارتینگ این است که:

اگر هریک از سیم های فاز و یا سیم نول به هر طریقی به بدنه دستگاه اتصال پیدا کند و مدار الکتریکی مورد نظر دچار نشتی جریان شود,این نشتی جریان توسط سیم ارت به زمین منتقل شده و از برق گرفتگی و یا در مواردی اتصالی دستگاه های برقی و دیجیتالی جلوگیری می کند.

ناگفته نماند که سیم ارت و سیم نول به ظاهر از نظراینکه بی برق هستند بسیاربه یکدیگر شبیه هستند ولی در عمل دوسیم مستقل از هم وعملکردی متفاوت از یکدیگر دارند.

و هیچگاه نمی توان از یکی بجای دیگری استفاده کرد.

سیستم ارتینگ امروزه کاربردی بسیار دارد و از اهمیت بسیار ویژه ای برخوردار است.

به طوری که در مخابرات از سیستمهای ارتینگ بسیار حساس و دقیق برای جلوگیری نویز در شبکه استفاده می شود.

و همچنین در شبکه های انتقال و توزیع برق کاربرد فراوانی دارد.

به طوری که استفاده از شبکه های برق بدون سیستم ارتینگ غیرممکن می باشد و بلا استفاده است.

صاعقه گیر آذرخش


به طور خلاصه اهداف بکارگیری سیستم ارتینگ یا گراندینگ عبارتند از :

الف ـ حفاظت و ایمنی جان انسان

ب ـ حفاظت و ایمنی وسایل و تجهیزات الکتریکی و الکترونیکی

ج ـ فراهم آوردن شرایط ایده‌ال جهت کار

د ـ جلوگیری از ولتاژ تماسی

ه ـ حذف ولتاژ اضافی

و ـ جلوگیری از ولتاژهای ناخواسته و صاعقه

ز ـ اطمینان از قابلیت کار الکتریکی


روشهای اجرای سیستم ارتینگ:

به طور کلی برای اجرای سیستم ارتینگ و سیستم حفاظتی دو روش کلی وجود دارد که، موارد استفاده و تجهیزات مورد نیاز هر کدام از این روش ها متفاوت می باشد:

۱ـ زمین عمقی :

در این روش برای اجرای سیستم حفاظتی از چاه ارت استفاده می کنیم.

زیرا برای اجرای چاه ارتبایستی شرایط منطقه و حفر چاه ارت وجود داشته باشد.

۲- زمین سطحی:

در این روش سیستم ارتینگ در سطح زمین بایستی اجرا شود زیرا در برخی مکان ها امکان حفر چاه وجود ندارد و چون امکان حفر چاه وجود ندارد از این روش استفاده می شود.



Permanent link to this article: http://peg-co.com/home/%d8%a7%d8%ac%d8%b1%d8%a7%db%8c-%d8%b3%db%8c%d8%b3%d8%aa%d9%85-%d8%a7%d8%b1%d8%aa%db%8c%d9%86%da%af/

مديريت وبسايت بهروز عليخانی

عمق چاه ارت

عمق چاه ارت

عمق چاه ارت:

با توجه به مقاومت مخصوص زمین ، عمق چاه ارت از حداقل ۴ متر تا ۸ متر و قطرآن حدودا ۸۰ سانتیمتر می تواند باشد.

در زمین هایی که با توجه به نوع خاک دارای مقاومت مخصوص کمتری هستند مانند خاکهای کشاورزی و رسی عمق مورد نیاز برای حفاری کمتر میباشد.

و در زمینهای شنی و سنگلاخی که دارای مقاومت مخصوص بالاتری هستند نیاز به حفر چاه ارت با عمق بیشتر می باشد.

برای اندازه گیری مقاومت چاه ارت مخصوص خاک از دستگاههای خاص استفاده می گردد.

در صورتی که تا عمق ۴متر به رطوبت نرسیدیم و احتمال بدهیم در عمق بیشتر از ۶ متر به رطوبت نخواهیم رسید نیازی نیست چاه ارت را بیشتر از ۶ متر حفر کنیم .

بطور کلی عمق ۶ مترو قطر حدود ۸۰ سانتیمتر برای حفر چاه پیشنهاد می گردد.

بایستی به این نکته توجه داشت که در بستر رودخانه ها نیاز است از  مواد کاهنده ارت استفاده کرد.

زیرا بستر رودخانه خاک فاقد مواد معدنی میباشد.

صاعقه گیر آذرخش

محدوده مقاومت چاه ارت مخصوص چند نوع خاک در جدول زیر آمده است.



نوع خاک                           مقاومت مخصوص زمین ( اهم متر )

باغچه‌ای                                             ۵ الی ۵۰

رسی                                                 ۸ الی ۵۰

مخلوط رسی ، ماسه‌ای و شنی             ۲۵ الی ۴۰

شن و ماسه                                      ۶۰ الی ۱۰۰

سنگلاخی و سنگی                          ۲۰۰ الی ۱۰۰۰۰

Permanent link to this article: http://peg-co.com/home/%d8%b9%d9%85%d9%82-%da%86%d8%a7%d9%87-%d8%a7%d8%b1%d8%aa/

مديريت وبسايت بهروز عليخانی

خودرو هیبریدی چیست

timthumb

خودرو هیبریدی خودروی است که برای حرکت کردن از ترکیب دو یا چند منبع مجزای قدرت استفاده می‌کند.

در بیشتر موارد از این نام در اشاره به خودرو برقی دوگانه استفاده می‌شود.

که در سیستم پیشرانه آنها یک موتور احتراق داخلی (معمولاً بنزینی) در کنار یک یا چند موتور الکتریکی قرار دارد.

و خودرو این قابلیت را دارد که فقط از یکی از این منابع انرژی یا هر دو آن‌ها در کنار یکدیگر استفاده کند.

انواع دیگری از خودروهای هایبریدی هم وجود دارند که از سوخت‌های دیگری چون پروپان، هیدروژن یا انرژی خورشیدی بهره می‌برند.

نوع تکنولوژی به کار رفته در ساخت این خودروها بستگی به هدف طراحان خودرو دارد.

این که آیا خودرو هایبریدی برای بهره‌وری بالاتر در مصرف سوخت، قدرت بیشتر، مسافت طولانی‌تر حرکت با یک بار سوخت‌گیری یا کاهش انتشار گازهای گلخانه‌ای طراحی شده است.

این خودروها به خودروهای سبز نیز معروفند.

معایب خودرو های هیبریدی:

هیبریدی‌ها گران تر از نمونه‌ی غیرهیبریدی به فروش می‌رسند.

به همین دلیل خرید آن در صورتی عاقلانه است که مایل باشید خودرو را برای چند سال تعویض نکنید.

تا از طریق پرداخت کمتر پول بنزین، ابتدا جبران مافات نمایید، سپس در سال‌های بعد از آن خواهید توانست ما‌به‌التفاوت پول بنزین را پس‌انداز کنید.

در حالی که در بازارهای جهانی قادر خواهید بود با ۱۲ هزار دلار یک خودروی قابل اعتماد و معتبر غیرهیبریدی خریداری کنید، هیچ خودروی هیبریدی زیر ۱۸ هزار دلار در بازار موجود نیست.

هیبریدی‌ها از توانایی‌های اسپرت برخوردار نیستند.

و وزن اضافه‌ی باطری سبب بر هم خودرن تعادل خودرو می‌گردد.

و در صورت انتخاب گزینه‌ی اسپرت، همانند «پورشه کاین» هیبریدی و رانندگی اسپرت تمام مزایای ذکر شده از بین خواهند رفت.

هیبریدی‌ها طی سال‌های اخیر از تنوع بیشتری برخوردار شده‌اند.

اما هنوز هم گزینه‌ها محدود‌تر به نسبت غیرهیبریدی‌ها هستند.

خصوصاً در رده‌ی خودروهای بزرگ همانند SUV‌ها که نشان داده‌اند از مزایای کمتری به نسبت هیبریدی‌های کوچک بهره می‌برند.

اگر مسیر تردد شما بیشتر شامل بزرگراه می‌شود، هیبریدی‌ها از مزایای ذکر شده برخوردار نیستند.

چرا که با افزایش سرعت در بزرگراه موتور بنزینی همواره فعال خواهد بود.

در این حالت خودروهای دیزلی از مصرف کمتری بهره می‌برند.

هیبریدی‌ها با توجه به اشغال فضای زیر صندوق توسط باطری‌ها از حجم بار کمتری برخوردار هستند.

در صورت بروز خرابی تعمیرات آن گران‌تر و تخصصی‌تر است.
