کابلهای فشار قوی و فشارضعیف
تکنولوژی کابلها:
کابلهای فشار قوی و فشارضعیف
یکی از اصلی ترین وسایل در صنعت برق هدایت این انرژی توسط سیم و کابل هاست .
نقش کابل ها بسیار پر اهمیت است که می بایست اصول اولیه در انتخاب و نصب و کاربرد و شرایط نگهداری از آن را به درستی اجرا نمود تا موجبات خسران در این سیستم نگردد.
در این مبحث به کابلهای مورد استفاده در پست های برق فوق توزیع و انتقال می پردازیم .
کابلهای بکار رفته در پستهای فشار قوی از لحاظ کاربرد و سطح ولتاژ به سه دسته کابلهای فشار متوسط ، فشار ضعیف و کابلهای فرمان سیستم های حفاظتی تقسیمبندی میشوند.
در انتخاب کابل ها دانستن خصوصیاتی همچون مواد عایقی ، جنس و تعداد هادیها، سطح مقطع هادیها، جنس غلاف و زره دارای اهمیت میباشد .
انتخاب صحیح کابل و نصب آن اهمیت دارد .
انتخاب بدون رعایت اصول و استاندارد ها باعث تلفات بیش از اندازه در کابل و یا از بین رفتن خود کابل میشود .
لذا با شناخت اصول و استانداردهای تعریف شده برای کابل ها سعی می کنیم بهره وری در این سیستم را به بیشینه برسانیم.
کابل در حقیقت نوعی هادی است که دارای پوشش عایقی میباشد.
ساختمان کابل از بخشهای مختلفی تشکیل شده است که عبارتند از هادی، عایق، پوسته عایق، پوسته هادی، پوسته فلزی، پرکننده، زره و غلاف که هر یک وظیفه خاصی را بعهده داشته و در مجموع قابلیت هدایت الکتریکی و استقامت الکتریکی، مکانیکی و شیمیایی کابل را برآورده میسازند.
در ساختمان کابلها به طور عمده دو دسته مواد هادی و عایق بکار میروند.
کابلها اغلب از هادیهایی در مرکز، پوشش عایقی، پوسته در اطراف هادی و عایق، زره و غلاف بیرونی جهت حفاظت در برابر اثرات شیمیایی و مکانیکی تشکیل میگردند.
شکل زیر برش مقطعی کابل را نشان میدهد.
پوسته بکار رفته در اطراف هادی برای جلوگیری از تخلیه جزئی بین هادی و عایق بکار میرود، به همین دلیل باید اتصالات این پوسته با پوشش عایقی بطور کامل برقرار باشد.
پوسته فلزی کابل شامل سیمها و نوارهایی است که در راستای طول کابل، در اطراف آن، زیر یک غلاف بیرونی پیچیده میشوند.
این مجموعه مسیری را با امپدانس بسیار پایین برای جریانهای اتصال کوتاه فراهم میآورند.
برای برسی کابلها ابتدای امر باید واژه هایی که توسط آن کابلها را دسته بندی می کنیم را بشناسیم :
– مغزی:
هادیهای قرار گرفته در داخل کابل که وظیفه انتقال توان را بعهده دارند.
– پوسته:
لایهای که وظیفه کنترل میدان الکتریکی را در درون عایق بعهده دارد.
همچنین سطح یکنواختی را در مرزهای عایقی ایجاد کرده و به پرکردن فضای خالی در این مرزها کمک میکند.
– غلاف:
پوشش استوانهای شکل یکپارچه و پیوسته فلزی یا غیرفلزی که معمولاً اکسترودشده میباشد.
– غلاف بیرونی:
غلاف غیرفلزی که جهت اطمینان از حفاظت کابل در برابر عوامل خارجی، بر روی پوششهای فلزی بکار میرود.
– غلاف فلزی:
غلافی که معمولاً از جنس سرب، آلیاژ سرب، آلومینیوم و یا آلیاژ آلومینیوم میباشد و بصورت صاف یا موجدار بر روی مغزی(های) کابل بکار میرود تا از لحاظ مکانیکی حفاظت آن را برآورده سازد.
– غلاف جداکننده:
غلاف داخلی که بین دو پوشش فلزی غیر هم جنس بکار میرود.
– زره:
پوششی که از نوار(ها) یا سیمهای فلزی تشکیل شده و عموماً جهت حفاظت کابل در برابر اثرات مکانیکی خارجی بکار میرود.
– پوسته فلزی (شیلد):
لایه فلزی زمین شدهای که جهت محدودکردن میدان الکتریکی درون کابل و محافظت از آن در برابر اثرات الکتریکی خارجی بکار میرود.
غلاف فلزی و زره هم میتوانند نقش شیلد را بعهده بگیرند.
– پوسته هادی:
پوستهای الکتریکی که از مواد فلزی یا غیرفلزی نیمه هادی تشکیل شده و روی مغزیهای بهم تابیده بکار میرود تا با یکنواخت کردن سطح خارجی هادی و میدان روی آن از بروز تخلیه جزئی در فواصل احتمالی بین عایق و هادی جلوگیری کند.
– پوسته عایق:
پوستهای الکتریکی که از مواد غیرفلزی یا فلزی نیمه هادی تشکیل شده و عایق را میپوشاند.
این پوسته با محدود کردن میدان الکتریکی مغزیها از تخلیه جزئی و نشت جریان بین مغزیها و سایر لایههای پوشاننده جلوگیری میکند.
– پوشش داخلی:
پوششی غیرفلزی که مجموعه مغزیهای (و در صورت وجود پرکنندههای) یک کابل چند مغزی را در بر گرفته و بر روی پوشش محافظ بکار میرود.
– پرکننده:
موادی که جهت پرکردن فضای خالی باقیمانده بین مغزیهای یک هادی چند مغزی بکار میرود.
– عایق ترموپلاستیک:
عایق ساخته شده از جنس پلاستیک که در محدوده حرارتی مربوط به مشخصه پلاستیک، در اثر گرم شدن شل شده و در اثر سردکردن، مجدداً سخت میشود.
این نوع عایق در هنگام شل شدن انعطافپذیر بوده و قادر به شکل گرفتن میباشد.
– عایق کراس لینکشده:
عایق ساخته شده از مواد ترموپلاستیک یا کوپلیمر یا ترکیبی بر پایه یکی از این مواد که ساختار مولکولی داخلی آن تحت فعل و انفعالات شیمیایی از قبیل جوشدادن و یا پروسههای فیزیکی از قبیل تابش، تغییر مییابد.
خصوصیات کابلها :
تقسیمبندی هادیهای بکاررفته در کابلهای عایقی از دو دیدگاه صورت میگیرد، کابلهای با نصب ثابت و کابلهای انعطافپذیر.
در نصب ثابت دو نوع هادی وجود دارد.
کلاس ۱ تنها برای هادیهای یکپارچه و کلاس ۲ برای هادیهای رشتهای.
هادیهای بکاررفته در کابلهای انعطافپذیر نیز به دو کلاس ۵ و ۶ تقسیم میشوند، که هادی کلاس ۶ انعطافپذیرتر هستند .
هادیهای یکپارچه از مس خالص، مس انیله شده با روکش فلزی، آلومینیوم خالص یا آلیاژ آلومینیوم ساخته میشوند.
سطح مقطع این هادیها دایرهای میباشد و مشخصات آنها در جدول زیر ارائه شده است.
هادیهای با سطح مقطع ۲۵ میلیمتر مربع و بیشتر تنها جهت کاربردهای خاص میباشند.
برای این دسته از هادیها در صورتی که کابل چند مغزی باشد، سطح مقطع هادی میتواند دایرهای یا فرم داده شده باشد.
جدول مشخصات هادیهای یکپارچه (کلاس ۱)
سطح مقطع نامی mm 2 |
حداکثر مقاومت هادی در ۲۰ درجه سانتیگراد(W/km ) |
||
هادی مسی گرد |
هادی آلومینیوم گرد یا فرمداده شده، بدون روکش، با پوشش فلزی یا با روکش فلزی |
||
بدون روکش |
با پوشش فلزی |
||
۵/۰ |
۳۶ |
۷/۳۶ |
– |
۷۵/۰ |
۵/۲۴ |
۸/۲۴ |
– |
۱ |
۱/۱۸ |
۲/۱۸ |
– |
۵/۱ |
۱/۱۲ |
۲/۱۲ |
۱/۱۸ |
۵/۲ |
۴۱/۷ |
۵۶/۷ |
۱/۱۲ |
۴ |
۶۱/۴ |
۷/۴ |
۴۱/۷ |
۶ |
۰۸/۳ |
۱۱/۳ |
۶۱/۴ |
۱۰ |
۸۳/۱ |
۸۴/۱ |
۰۸/۳ |
۱۶ |
۱۵/۱ |
۱۶/۱ |
۹۱/۱ |
۲۵ |
۷۲۷/۰ |
– |
۲۰/۱ |
۳۵ |
۵۲۴/۰ |
– |
۸۶۸/۰ |
۵۰ |
۳۸۷/۰ |
– |
۶۴۱/۰ |
۷۰ |
۲۶۸/۰ |
– |
۴۴۳/۰ |
۹۵ |
۱۹۳/۰ |
– |
۳۲۰/۰ |
۱۲۰ |
۱۵۳/۰ |
– |
۲۵۳/۰ |
۱۵۰ |
۱۲۴/۰ |
– |
۲۰۶/۰ |
۱۸۵ |
– |
– |
۱۶۴/۰ |
۲۴۰ |
– |
– |
۱۲۵/۰ |
۳۰۰ |
– |
– |
۱۰۰/۰ |
ابعاد هادیهای کابل فشار متوسط و فشار ضعیف باید به گونهای باشد که ظرفیت مناسب جهت حمل جریان مشخص شده را داشته باشند.
کلیه کابلهای قدرت تک فاز باید یک هادی با ابعاد مناسب جهت حمل جریان و یک هادی اتصال زمین که مقدار ظرفیت جریان نامی آن حداقل ۱۰۰درصد هادی فاز باشد، داشته باشند.
در کابلهای قدرت سه فاز باید عمر سرویسدهی کابل حداقل برابر با عمر طراحی پست باشد.
کابل باید مشخصههای عایق موردنیاز را در محدودههای دمایی نامی خود و حداکثر دمای محیط و گرمای ایجادشده توسط خود کابل، در حین سرویسدهی را حفظ کند.
سه هادی با ابعاد مناسب و یک هادی با اتصال زمین با ظرفیت جریان نامی حداقل ۵۸درصد هادی فاز، داشته باشند.
کلیه کابلهای قدرت و کنترل باید از طول یکپارچه بوده و هیچگونه اتصال در آن وجود نداشته باشد.
هادیهای متعلق به فیدرهای مختلف و یا دسته سیمهای مختلف نباید در یک کابل قرار گیرند.
کابل CT و PT باید چهارمغزی باشند به جز کابلهایی که برای سیگنالهای سنکرونیزاسیون میباشند که میتوانند۲ مغزی داشته باشند.
اگر غلاف و اتصال آن نتواند در برابر حداکثر جریان ۵۰ هرتز تخمین زده شده عبوری از غلاف به مدت ۵/۰ ثانیه در لحظه خطای زمین، پایداری کند، هادیهای زمین موازی باید در طول کابل کشیده شوند .
در صورتی که کابل در محل مرطوبی نصب شود، علیالخصوص در مواردی که در زمین دفن میگردد، و نیز در مواردی که درمحیط های خورنده شیمایی نصب میگردد باید مشخصههای عایق خود را حفظ کند.
برای انتخاب کابلهای قدرت، پارامترهای زیر باید در نظر گرفته شود:
– ظرفیت عبور پیوسته جریان
– ظرفیت اتصال کوتاه
– افت ولتاژ
برای انتخاب کابلهای کنترل پارامترهای زیر باید در نظر گرفته شود:
– افت ولتاژ مجاز
– ضرایب بار و اضافه جریان ترانسفورماتورهای اندازهگیری
– بزرگترین جریان بار
– کابل قدرت فشار متوسط ، فشار ضعیف و کابلهای کنترل و حفاظت باید دارای لایههای زیر باشند:
– پوسته هادی (تنها برای کابلهای فشار متوسط):پوسته هادی باید از ترکیبات نیمه هادی اکسترودشده باشد.
– عایقبندی :
کلیه کابلهای فشار ضعیف و کنترل و حفاظت باید عایق PVC مقاوم در برابر آتش داشته باشند.
کابلهای فشار متوسط باید دارای عایق XLPE (پلیاتیلن کرانس لینک شده)، مناسب برای کلاس مربوطه باشند.
– پوشش عایق:
پوشش PVC باید بر روی عایق هادیهای کابلهای فشار ضعیف و حفاظت و کنترل بکار رود این پوشش باید بدون هیچ مشکلی جدا شود.
بعنوان مثال هنگامی که کابل در حال نصب میباشد، عایق هادیها نباید صدمه ببیند.
– غلاف ( تنها برای کابلهای فشار متوسط و کنترل و حفاظت) :
کلیه کابلهای مدارهای CT و PT ، مدارهای کنترل و کابلهای فشار متوسط باید دارای غلاف سربی باشند، ضخامت غلاف سربی باید به گونهای باشد که در برابر حداکثر جریان خطای زمین به مدت ۵/۰ ثانیه پایداری نماید.
– پوشش PVC (تنها برای کابلهای فشار متوسط، کنترل و حفاظت):
پوشش PVC باید بر روی غلاف بکار رود تا غلاف و زره را از لحاظ الکتریکی از هم جدا کند.
– زره :
کلیه کابلهای چندمغزی باید دارای زرهی از نوارهای فولاد گالوانیزه باشند.
نوارهای بکاررفته در زره کلید کابلهای تک مغزی باید از جنس مواد غیرمغناطیسی (آلومینیوم) باشند.
همچنین زره باید در برابر حداکثر جریان خطای زمین به مدت ۵/۰ ثانیه پایداری کند.
– غلاف کلی :
کلید کابلها باید بوسیله غلافی از جنس PVC پوشانده شوند.
این غلاف باید ضداشتعال بوده و از مواد ضدآب تهیه شود.
– قرقره کابل :
کلیه کابلها باید بر روی قرقرهای پیچیده شوند که قطر آن به اندازه کافی بزرگ باشد تا از تغییر مشخصههای فیزیکی هادی جلوگیری بعمل آید.
طراحی، ساختار و استحکام قرقرهها باید به گونهای باشد که امکان حمل مطلوب هادی به مقصد موردنظر بدون هیچگونه جابجایی، ساییدگی و یا سایر آسیبهای ناشی از حمل و نقل، مسیر باشد.
قرقرهها باید قادر به پایداری در برابر کلیه تنشهای ناشی از عملیات نصب باشند.
هر انتهای هادی باید به طرز ایمن و مناسبی آببندی و به قرقره بسته شود.
علاوه بر علامتهای موردنیاز جهت حمل و نقل، هر قرقره باید دارای صفحه نشانهای باشد که شماره سریال، ابعاد و تعداد هادیها، طول هادی، فلش مشخصکننده انتهای کابل، وزن کل و وزن خالص بر روی آن درج شود.
علامتهای مربوط به اندازهگیری باید به فاصله هر ۱ متر بر روی کابل فراهم گردد.
– طول کابل :
کابلها باید در حداکثر طول ممکن جهت حمل و نقل، تهیه گردند.
استوانهای که کابل بر روی آن پیچیده میشود باید بیش از یک تکه از کابل را شامل گردد.
– مشخصههای مغزی :
کابلها باید بصورت زیر براساس رنگ کدگذاری شوند.
– رنگهای قرمز، زرد و سبز جهت هادیهای فاز
– سیاه برای نوترال و سایر اتصالات
– زرد / سبز برای اتصالات زمین (تنها مورد کابلهای فشار ضعیف)
– خاکستری برای مدار DC
هادیهای کابلهای کنترل باید دارای نشانهگذاری عددی باشند.
این نشانهگذاری باید از بهترین کیفیت پوده و نباید بر اثر تماس در حین حمل و نقل پاک شود.
همچنین شمارهها باید قابل تشخیص باشند.
کابل های فشار قوی با عایق (XLPE )
تجدید نظر در بازار ذخیره الکتریکی و رشد گسترده آگاهی، ایجاد بازار جدید جالب برای راه حلهای مقدماتی انتقال قدرت در تکنولوژی کابلها قالبریزی شدهاست.
در همین اثناء پیشرفت در همه زمینهها، توسعه استفاده از ( XLPE ) (رد شدن از پلی اتیلن وصل شده)، سیستمهیا عایقی کابلها را تا مرز ۵۰۰ kv را فراهم کرده است.
کاربرد سیستم کابلهای امروزی اغلب نسبت به خطوط هوایی مناسبتر است.
در حالیکه روشهای صنعتی جدید قادر هستند کابلهای زیردریایی ها را با فیبرهای نوری هماهنگ کرده و مفصل انعطافپذیری با طولهای بیشتر از قبل ارائه بدهند.پیشرفت بیشتر سیستم های عایقی فشار قوی موقعیت خلاقانه ABB را در مورد ولتاژهای بالای DC ارائه میدهد.
سیستم کابلهای با ولتاژ ۲۲۰ kv و بالاتر قسمتی ازتوان بالای زیر بنای ترانسفورماتورهای قدرت مدرن روز هستند.
این همه حاوی این است، اگر چه یک وظیفه مهم تأمین کننده این است، به سیستم های نمایشی با قابلیت اطمینان بالا به خاطر فشارهای الکتریکی بالا در چنین سطح ولتاژی که کابل و لوازم جانبی کلاً هماهنگ شدهاند، اطمینان کامل را بدهد.
رفع محدودیت – تغییر قانونها
سیستم کابلهای فشار قوی یک قسمت اساسی دارد که در محیطی مناسب، جدید، ویژه قرار میگیرد.
هنگامیکه میآید و جایگزین خطوط هوایی میشود؛ با کابلهای زیر زمینی.
هزینه سیستم کابلهای فشار قوی در طول دهه اخیر کاهش یافته و احتمالاً بیشتر هم پایین میآید.
در همین زمان عملکرد کابل XLPE شدیداً افزایش پیدا کرده است.
پیام جدید وجود دارد که سیستم کابلهای XLPE قادر است با خطوط هوایی، به طور تکنیکی، محیطی و به صورت اقتصادی رقابت کند.
این یک اصل ویژه است در رنج ولتاژ ۱۲ الی ۱۷۰ کیلو ولت.
این ویژگی کابلهای XLPE را از طرح انتقال خطوط هوایی در یک منظر جدید متمایز کردهاست.
در جاهایی که پاسخ کابلها اغلب چایگزین گیرایی داشته باشد.
عایق فشار قوی – عملکرد و پیشرفت
روند برقرار شده خوب به سمت یک عایق ضخیم کوچکتر ادامه خواهد داشت نتایج یک کابل باریکتر با امتیازات بیشتر، طول خطی طولانیتر در اطراف آن، نصب راحتتر، مفصل کوچکتر، انقباض و انبساط حرارتی، کاهش مواد عایقی به کاررفته.
تجارب اموخته شده در طو ل توسعه کابلEHV_XLPE (extra high voltage XLPE )، توسعه یافتن مواد و فرایندها و خدمات فوقالعادهXLPE ، توانسته است ضخامت این کابلها را تا ۱۲-۱۵ میلیمتر برای خطوط ۱۳۲ kv کاهش دهد.
مقایسه کابلهی هوایی و کابلهای XLPE زیر زمینی از نظر نرخ هزینه بین سالهای۱۹۸۶ تا ۲۰۰۰
کابلهای زیرزمینی با خطوط هوایی متمایزند
البته، امنیت، زیست محیطی، قابلیت اطمینان وپارامترهای اقتصادی عملیاتی سیستمکابلهای XLPE را از خطوط هوایی متمایز میسازد.
برای سیستم کابل XLPE مدرن، نسبت هزینه کاهش یافته و فواید زیستمحیطی و قابلیت اطمینان اغلب از مسایل روشن و مهم هستند.
به خاطر گذشتن بزرگشان از مناطق تکهتکه، کابلها معمولاً کمتر نشان داده میشوند.
در مقایسه با خطوط هوایی MVA تلفات را از دست میدهند.
چکیدهای از فواید سیستم کابل XLPE در جدول زیر داده شده است.
میزان خطوط هوایی بعضی اوقات محدو میشود به وسیله زمستانی بالا که شامل تعدادی زیادی وسایل گرمایی الکتریکی است.
در طول روزهای گرم تابستان خطوط هوایی ۵۰% الکتریسیته کمتری نسبت به زمستان حمل میکنند.
این گیرایی کمتر مجبور است در آینده حل شود.
در مناطقی که محدودیتهای هوایی وجود داردبرای مثال فواید کابلXLPE زیر زمینی آنها را یک جذب کننده خالص میسازد.
خطوط زیرزمینی انتقال تقریباً ظرفیت بالا وبهتری برای دورههای زمانی کوتاهتر از ۹۰دقیقه را به خاطر مقدار زیاد حرارت بالای اطراف خاک دارد.
قابلیت سیستم کابل ۴۰۰-۵۰۰ kv
IEC تاکید میکند که قابلیت اطمینان و هماهنگی مهم کابلها و لوازم جانبی با توصیف عملکرد کلی سیستم، مقاومت کابل، اتصالات و ترمینالها ثابت شده است.
برنامه آزمون فراگیری شامل یک جفت آزمون صلاحیت در جزئیات IEC 62067 توضیح داده شده است.
ABB به عنوان تأمین کننده سیستم کابلهای ۴۰۰ kv در سال ۱۹۹۵ واجد شرایط شده است.
کیفیت مواد و تولید
تنها تأمین کنندههای تأئید شده رسانیدن(تحویل داده) مواد لازم را بنا نهادهاند.
همه تولیدات ABB برای کابلهای فشارقوی و لوازم جانبی توسط ISO 9001 و ISO 14001 تأئید شده است.
هسته کابلهای XLPE از یک مواد صنعتی خشک تولید شدهاست.
سیستم عایقی کابل شامل لایه هدایت کننده در یک پروسه فشرده شدهاست.
و برای عایقها و مواد هدایتکننده در یک محل تمیز در سه مرحله فشرده شدهاست.
طراحی کابل
کابل مسی هدایت کننده که یک منطقه ۲۵۰۰میلیمتر مربع دارد که به پنج جزء برای کاهش اثر پوستی تقسیم بندی شدهاست.
ABB از هادیهای برش زده استفاده میکند.
که ساخته شدهاند از عایقهای مفتولی برای عبور با هم از۱۰۰۰میلیمتر مربع پوشش براق متشکل از سیمهای مسی درون یک بستر کاغذی کشی برای کاهش تأثیر مکانیکی و حرارتی انتقال داده شده عایق.
تعداد سیمها و مجموع عبوری به نایز مداری شبکه بستگی دارد.
سفتی در طول سیم با هوای میانی درون پوسته سیم با پوردهای فشرده به پایان می رسد.
محافظ خارجی در مقابل تأثیر مکانیکی و پوسیدگی بوسیله یک پوشش محکم، فشرده و محدود ساخته شده است از HDPE(پلی اتیلن با دانسیته بالا).
یک رشته فلزی درون قسمت داخلی غلاف به صورت افشان درون کابل نگه داشتهشدهاست.
نتایج وزن پایین و لاغر کابل چندین استفاده دارد:
طول بزرگتری از کابل میتواند روی قرقرهها پیچیده شود، از جریانهای گردابی بالا که درون غلاف کابل افت میکنند جلوگیری میشودو همچنین ظرفیت جریان عبوری بهینه سازی میشود.
امکان قدرت هوایی
-یک لایه هدایت کننده فشرده برای اندازهگیری غلاف خارجی
-یک لایه عقبی سرخ رنگ فشرده برای سلامتی فوقالعاده در اتفاقات محیطی
امکان دیگر کابلهای طراحی شده پیشنهاد دارد که حل کند درجه حرارت کنترل شده را با کابلهای نوری.
فیبرها محصور هستند درون یک تیوپ استیلف تقریباً با همان سایز به عنوان سیم پوششی که منسجم شده درون پوشش کابل.
درجه حرارت کنترل شده در این روش امکان بهینه سازی بارها را فراهم میسازد.
قسمت سیستم کابلهای ۲۲۰-۵۰۰ kv
در کابلهای ولتاژ متوسط معمول است که در مورد دور یقطعات فکر کنیم.
حتی اگر این تأمین کنندههای متفاوت بیایند، آنها میتوانند به یکدیگر ملحق شوند.
و به عنوان یک سیستم کامل کار خواهند کرد.
و این علت محدودیت دادن برای خیابانهای الکتریکی در ساختمان تجهیزات در IEC 60502 است.
کابلهای HV و همچنین EHV و لوازم فرعی به عنوان سیستم طراحی میشوند.
نه وجود ساختمان تجهیزات کابلها و نه سطح ولتاژ ، فقط تست تجهیزات در IEC 60840 وIEC 62067 .
طراحی کابل ۴۰۰ kv XLPE
در سال ۱۹۹۶ ،ABB یک سفارش از خدمات عمومی برای تامین و نصب یک سیستم کابلXLPE 400 کیلو ولتی رد یک تونل زیرزمینی طولانی به طول ۶/۳ کیلومتر در مرکز برلین دریافت کرد.
تونل مطرح شده در ۲۵ تا ۳۵ متری زمین واقع شدهاست و یک قطر سه متری دارد.
سیستم کابل با هادیهای مسی قطعهقطعه شده ۱۶۰۰ میلیمتر مربعی و یک خازن انتقالی ۱۱۰۰MVA دارد؛ و بخشی از یک خط انتقال ضربدری میان شبکه فشارقوی شرق و غرب شکل گرفته است.
کابل به صورت سه فاز منسجم به صورت قائم نصب شده است.
یکی بالای دیگری با طراحی خاص . ۷/۲ متر دور از هم و با یک مدار کوچک در وسط هر فاصله مسیر کابل تقسیم شده به ۹ قسمت که تقریباً ۷۳۰ متر طولانیتر است.
انتهای GIS روی دو پست فرعی و اتصال ABB جدید نصب شده و برای اتصال کابلهای طولانی مورد استفاده قرار گرفته است.
کابل نصب شده تشکیل شده از سه قطعه اصلی با سه قطعه کوچکتر میان هر قطعه اصلی. مدار کابل در دسامبر سال ۱۹۹۸ به درون خدمات عمومی رفت.
پروژههای کابلهای زیر آبی جدید
در سال ۱۹۹۸ پروژه کانال جزایر الکترونیکی را تحویل داد که توان تولید از فرانسه به جرسی را تقویت میکند که برای اولین بار جرسی را به شبکه میانی اروپا متصل کرد.
بخش زیردریایی این پروژه در ژول ۲۰۰۰ تکمیل شد.
اجزاء اصللی تحویل داده شده برای این پروژه عبارتند از:
-کابلهای زیردریایی میان فرانسه و جرسی و میان جرسی و گیونرسی(تقریباً به طول ۷۰ کیلومتر)
-پستهای فرعی GIS
-ترانسفورماتورهای جدید و راکتورها
دوتا از کابلهای زیر آبی از همان شیوه طراحی شدهاند.
به عبارت دیگر سه هسته جدا شده از پوشش با عایق XLPEمیباشد که هر کدام یک فیبر نوری با ۲۴ فیبر مجتمع در آن برای ارتباط سیستم و قطع داخلی را شامل میشود.
کابلها سیمهای لاکی دوبل دارند.( به عبارت دیگر یک لایه داخلی از لاک کش نشان و یک لایه خارجی که لاک سنگی نامیده میشود)برای حفاظت آزاد از آسیبهایی که میتواند سبب جریان جزر و مدی شود.
کابل یک قطر تقریباً ۲۵۰ میلیمتری و وزنی در حدود ۵۸ کیلوگرم بر متر را در هوا دارد.
همچنین هر دو کابلها بوسیله کارخانه در طول کاملشان تحویل داده میشوند.
سیستمهای کنترلی جدا از هم در عملیات کامپیوتری اتصال کابلها نصب شدهاند. که در سال ۲۰۰۳ کامل شدهاست.
برق فشار قوی DC (HVDC )
برق DC فشار قوی که از سال ۱۹۹۷ به جریان انداخته شد. نوآوری دیگر ABB در زیر زمین است.
که تکنولوژی کابلهای فشار قوی پیشرفته را متحد کرد.
کابلها جریان مستقیم فشار قوی را برای انتقال قدرت حجیم د رفواصل طولانی و عنمدتاً زیر آب بکار برده میشوند.
تکنولوژی کابلهای قدیمی بر پایه سیستم عایقی کاغذ آغشته به روغن چسپنده سبک بنا نهاده شده است.
چرا که این کابلها فواید تکنیکی زیادی دارند.
ساخت پروسه آهسته و تولید آخر از نظر مکانیکی حساس است.
صنعت نیز زمان زیادی خود به دنبال یک کابل HVDC فشاری از نوع مورد استفاده در سیستم AC میباشد.
با برق HVDC شرکت ABB سیستم کابل فشار قوی همراه با ترانزیستورهای جدید، مبدلها را وارد بازار میکند، که با ساخت کابلHVDC میزان انتقال قدرت راحتتر میشود.
*کاربردهای برق HVDC
– تغذیه کنندههای ایزوله شده
– شبکههای اتصال AC
– انتقال قدرت از واحد ژنراتور کوچک
– ایجاد شبکه DC با اتصال نقطه ضربدری
– قابلیت اطمینان شبکه توسط ولتاژ پایدار و شروعهای سیاه
تأسیسات زیربنایی الکتریکی آینده
سیستم کابلهای فشار قوی به عنوان پاسخ کلی از گهواره تا گور با تحویل تهیه کننده در دسترس هستند. چنین سیستمهایی یک هدیه قدیمی به خوبی یک حس تکنیکی در تجارت هستند. آنها ممکن است با درخواست نامه شروع شوند با از میان برداشتن خطوط اضافه بار ادامه پیدا کنند. و تأمین و نصب کابلهای سیستم و در آخر کنترل دوستانه محیطی با تجهیزات قدیمی را داشته باشند.
تمام درخواستهای کابل تقریباض میتواند به عنوان ترکیب هوشمند وسایل مانیتوری، مبدل وسایل اشتراک بار، خدمات و یا حتی کنار گذاری وسایل نیز باشد.
نهنگهای اقیانوس اطلس نیز میتوانند آرایش ببینند. و در اینجا نوع جدیدی از ضمانتنامههای در دسترس میتواند چندین تردید تجاری را رفع کند.
کاربرد هادیهای آلومینیومی روکشدار در خطوط هوایی فشار متوسط :
امروزه اهمیت صنعت برق به عنوان یک صنعت مادر و نقش حیاتی آن در راه اندازی و بهرهبرداری از صنایع دیگر بر کسی پوشیده نیست.
و درصد قابل توجهی از منابع اولیه انرژی (انرژیهای فسیلی، هستهای، آب، باد، نور خورشید و …) صرف تولید انرژی الکتریکی شده و برق تولید شده با صرف هزینههای گزاف و از طریق خطوط انتقال و توزیع هوایی و زمینی تحویل مشترکین میگردد.
با توجه به تعدد شرکتهای تولید، انتقال و توزیع نیروی برق در جهان و وجود بازارهای رقابتی، کاهش هزینه تمام شده و عرضه انرژی الکتریکی با قابلیت اطمینان بیشتر از اهداف شرکتها میباشد.
در ایران نیز علیرغم پرداخت یارانه به سوخت مصرفی نیروگاهها و برق مصرفی مشترکین ، با توجه شتاب روند صنعتی شدن کشور و گسترش کاربرد تجهیزات حساس به کیفیت تغذیه، اهمیت تأمین برق ارزان، بدون وقفه و با کیفیت، بیش از پیش خود نمایی میکند.
زمینههای دستیابی به اهداف مذکور با ایجاد بازار برق فراهم گردیده است.
دستیابی به اهداف یاد شده مستلزم توسعه منطقی و استفاده بهینه از ظرفیتهای موجود در کلیه بخشها میباشد.
در عمل، سرمایه گذاری لازم برای احداث خطوط انتقال و توزیع نیروی برق، تنها به خرید تجهیزات خلاصه نمیشود، بلکه علاوه بر مسایل فنی، مسایل جنبی نظیر مسایل زیست محیطی و هزینههای آن (پرداخت هزینههای سنگین تملک زمینهای مسیر عبور خطوط بویژه زمینهای گرانقیمت مناطق شهری، اراضی حاصلخیز کشاورزی، باغات و خسارات وارده به محیط زیست) گاهی به چندین برابر قیمت تجهیزات نیز میرسد.
از جمله مسایل زیست محیطی توسعه خطوط انتقال و توزیع نیروی برق، حریم خطوط تأمین برق میباشد که علاوه بر تخریب منابع طبیعی، مقاومتهای مردمی را در پی داشته و سبب محدود شدن گسترش خطوط انتقال و توزیع نیروی برق میشود.
لذا در کنار اقدامات لازم به منظور کاهش پهنای باند عبور خطوط (کمپکت سازی خطوط)، استفاده بهینه از ظرفیت خطوط موجود نیز دارای اهمیت ویژهای میباشد.
انرژی الکتریکی تولید شده در نیروگاهها، عمدتاَ بصورت جریان متناوب (با فرکانس ۵۰ و ۶۰ هرتز) و از طریق خطوط انتقال و توزیع هوایی و زمینی به مشترکین تحویل میشود.
هریک از شبکههای هوایی و زمینی، مزایا و معایبی را دارا میباشند و انتخاب نوع شبکه، بستگی به شرایطی از قبیل سطح ولتاژ، طول مسیر، شرایط اقلیمی، ارزش اراضی، تراکم جمعیت و مسایل فنی و اقتصادی دارد.
از مزایای خطوط هوایی ، سهولت اجرا، قابل مشاهده بودن تمامی شبکه و در نتیجه تسریع در انشعابگیری، تعمیر و عیبیابی شبکه و هزینه اولیه کمتر در مقایسه با شبکه زمینی بویژه در سطوح ولتاژ بالاتر میباشد.
(قیمت پایینتر هادیها در مقایسه با کابل، عدم نیاز به کانال کشی و مجوزهای حفاری مربوطه، عدم نیاز به اتصالات و غلافهای آببندی گرانقیمت جهت ضد آب کردن تجهیزات زیر زمینی).
از معایب شبکه های هوایی میتوان به دسترسی آسان به شبکه و افزایش خطر برقگرفتگی مشترکین و عوامل بهره بردار، افزایش احتمال سرقت انرژی (بویژه در شبکه فشار ضعیف)، خطر برخورد صاعقه، اشجار، اجسام خارجی و پرندگان، مسائل مربوط به حریم خطوط و جلوه نازیبای شهرها اشاره نمود.
از مزایای شبکه های زمینی، کاهش میزان دسترسی به شبکه و در نتیجه کاهش خطر برقگرفتگی مشترکین و پرسنل بهرهبردار، کاهش سرقت انرژی، حذف خطرات محیطی از قبیل:
خطر برخورد صاعقه،
برخورد درختان،
اجسام خارجی،
برخورد پرنده،
رفع مسایل مربوط به حریم خطوط،
عدم نیاز به قطع اشجار و برهم نزدن جلوه شهرها میباشد.
از معایب شبکههای زمینی، میتوان به هزینههای اولیه بالاتر، مشکل بودن و کندی انشعابگیری، تعمیر و عیبیابی شبکه و نیاز به تجهیزات و تخصصهای خاص در این زمینه اشار نمود.
با توجه به مزایا و معایب شبکههای زمینی و هوایی کلاسیک (با هادیهای لخت) که به اختصار بیان گردید و بهمین منظور استفاده از سیستمی که تا حد امکان مزایای هر دو نوع شبکه فوق الذکر را دارا بوده و فاقد معایب آنها باشد، هادیهای روکشدار به عنوان نسل جدید خطوط هوایی فشار متوسط معرفی میگردد.
که مزایای شبکه هوایی کلاسیک مانند سهولت اجرا، ارزانی، تسریع در انشعابگیری، تعمیر و عیبیابی شبکه را دارا بوده و معایب عمده آن مخصوصاً سرقت انرژی، خطرات
محیطی از قبیل خطر برخورد صاعقه، برخورد اشجار و اجسام خارجی، برخورد پرنده و … را تا حد امکان کاهش میدهد.
مهمترین دلیل استفاده از هادیهای روکشدار هوایی، کاهش قطعیهای کوتاه مدت و بلند مدت خطوط توزیع نیروی برق (افزایش قابلیت اطمینان شبکه) و در نتیجه کاهش انرژی توزیع نشده میباشد، هر چند استفاده از هادیهای روکشدار، نتایج جنبی دیگری به شرح ذیل دارد که حائز اهمیت فراوان میباشد:
۱- کاهش ابعاد کراس آرمها و در نتیجه کاهش گشتاور نیروی وارده
۲- امکان کاهش پهنای باند عبور خطوط (بدلیل کاهش ابعاد کراس آرم)
۳- امکان کاهش مساحت زمینهای اشغالی و کاهش حقوق ارتفاقی پرداختی جهت تملک باند عبور
۴- ارتقاء سطح ایمنی تجهیزات، عوامل بهرهبردار و مشترکین
۵- کاهش برخی مسایل زیست محیطی با کاهش شاخهزنی و درختزنی (افزایش دوره زمانی شاخه زنی و درختزنی) همچنین جلوگیری از برخورد مستقیم پرندگان به خطوط برقدار و مرگ و میر ناشی از این مورد
۶- صرفهجویی در هزینههای مربوط به شاخهزنی، درختزنی و هزینههای مستقیم و غیر مستقیم (توقف تولید کارخانجات، آسیب به مواد و محصولات در دست تولید، نارضایتی مشترکین و…) مربوط به قطعیهای با برنامه جهت شاخهزنی و درختزنی
۷- کاهش تلفات بدلیل کاهش امپدانس خطوط (در اثر نزدیک شدن فازها به یکدیگر، اندوکتانس خط کاهش یافته و کاپاسیتانس افزایش مییابد و کاهش جریانهای نشتی ، افت ولتاژ و تلفات را به دنبال دارد)
۸- افزایش قدرت طبیعی (SIL ) خطوط
۹- افزایش قابلیت جریاندهی خطوط
۱۰- بهبود کیفیت توان تحویلی به مشترکین
۱۱- کاهش تعداد انشعابات غیر مجاز (بطور عمده در بخش فشار ضعیف، با توجه به گستردگی شبکه و تعداد زیاد مشترکین)
۱۲- امکان افزایش دورههای زمانی تعمیرات خطوط و کاهش هزینههای مربوط به تعمیرات (بدلیل اینکه هادیها و سایر قسمتهای برقدار شبکه بطور مستقیم در معرض هوای آزاد و خطرات محیطی نبوده و در نتیجه امکان افزایش دورههای تعمیرات و صرفهجویی در هزینهها وجود دارد).
هادیهای روکشدار در کنار مزایای ذکر شده دارای معایبی نیز میباشند:
۱- سرمایهگذاری اولیه بالاتر در مقایسه با خطوط هوایی کلاسیک، بدلیل استفاده از هادیهای روکشدار (بدون احتساب کاهش حقوق ارتفاقی)
۲- کاهش طول اسپن، افزایش تعداد پایهها و فونداسیونها در فواصل یکسان و در نتیجه افزایش هزینههای اولیه
۳- افزایش وزن واحد طول و سطح بادخور هادی و در نتیجه افزایش نیروهای افقی و عمودی و نیاز به تمهیداتی جهت مقابله با تأثیر عوامل فوقالذکر (افزایش ارتفاع پایهها یا افزایش قدرت پایهها یا کاهش فواصل بین پایهها و …) که منجر به افزایش هزینههای اولیه احداث خطوط میگردد.
۴- افزایش سطح اتصال کوتاه
۵- نیاز به تجهیزات خاص جهت حفاظت هادیها در مقابل اضافه ولتاژها
۶- خطر برقگرفتگی در مواردیکه سیم پاره شده اما بدلیل وجود روکش، سر هادی از محل پارگی به زمین اتصال پیدا نکند.
(در این شرایط ، رله ها اتصال کوتاه را تشخیص نداده و بدلیل عدم قطع توسط کلید، خطر برقگرفتگی، رهگذران را تهدید مینماید.
تذکر مهم:
تاکنون نتیجه مطالعاتی مبنی بر حذف یا کاهش حریم خطوط با استفاده از هادیهای روکشدار در ایران صورت نگرفته و در حال حاضر نباید از هادیهای روکشدار جهت کاهش حریم استفاده نمود، اما بدلیل امکان کاهش طول کراس آرم (یک سوم طول کراس آرمهای موجود )، امکان کاهش کریدور آزاد (پهنای باند عبور) خطوط فراهم شده و علاوه بر تسریع در اجرای پروژهها، میزان حقوق ارتفاقی پرداختی جهت تملک کریدور خطوط کاهش مییابد.
انواع هادیهای روکشدار:
جنس هادیهای مورد استفاده، همانند هادیهای متداول در خطوط هوایی، بسته به شرایط،آْلومینیوم آلیاژی یا آلومینیوم تقویت شده با فولاد (ACSR ) میباشد.
با توجه به نصب هادیها بصورت هوایی و در نتیجه قرار گرفتن در معرض نور خورشید و تغییرات جوی، روکش هادیها علاوه بر سبکی باید در برابر اشعه ماوراء بنفش (UV ) نیز مقاوم باشد.
با توجه به موارد یاد شده، هادیهای موصوف به دو صورت روکش شده و در دسترس میباشند :
۱- نوع CC – در این نوع هادی، رشته های هادی بوسیله روکشی از جنس پلی اتیلن کراسلینک(XLPE )، (عایق مربوط به کابلهای خشک مورد استفاده در شبکههای فشار متوسط ، فوق توزیع و فشار قوی)پوشیده شده است.
این نوع هادی قابلیت تحمل تماسهای موقت و زود گذر دو فاز به هم یا فاز به زمین را دارا میباشد.
۲- نوع CCT – در این نوع هادی، رشته های هادی بوسیله روکشی از جنس پلی اتیلن کراسلینک(XLPE )، (عایق مربوط به کابلهای خشک مورد استفاده در شبکههای فشار متوسط ، فوق توزیع و فشار قوی) اما با ضخامتی بیشتر که بسته به مقطع هادی متغیر میباشد، پوشیده شده است.
و علاوه بر آن دارای یک روکش خارجی از جنس پلی اتیلن سنگین (پوشش خشک، سخت و با قدرت نفوذ پذیری کم) میباشد.
که با هدف حفاظت عایق داخلی در برابر ضربات مکانیکی و برخورد اجسام خارجی و اشیاء برنده بکار میرود.
این نوع هادی با توجه به ضخامت عایق و روکش خارجی، قابلیت تحمل تماسهای دو فاز به هم یا فاز به زمین را برای مدتهای طولانی دارا میباشد و طی این مدت طولانی، گروههای عملیاتی به مناطق مورد نظر مراجعه کرده و اقدام به رفع عیب خواهند نمود.
مشخصات هادی روکشدار نوع CCT به مشخصات عایقی کابل نزدیکتر است.
تفاوت هادیهای روکشدار نوع CCT و CC با کابل خودنگهدار:
تفاوت هادیهای روکشدار نوع CCT و CC با کابل خودنگهدار این است که کابل خودنگهدار از به هم تابیده شدن سه رشته کابل مجزا و یک رشته سیم با مقاومت مکانیکی بالا به عنوان مهار (جهت اتصال مجموعه کابل به یراقآلات و تحمل وزن مجموعه) تشکیل شده است.
و هر رشته کابل شامل هادی آلومینیومی با مقطع استاندارد، لایه نیمههادی داخلی بصورت نواری، اکسترود شده (تزریقی) یا هر دو (جهت یکنواخت نمودن میدان الکتریکی حول هادی و جلوگیری از تخلیه الکتریکی در فواصل احتمالی موجود بین عایق و هادی)، عایق XLPE با ضخامت استاندارد mm 5/5 ، لایه نیمههادی خارجی بصورت نواری، اکسترود شده یا هر دو بعلاوه شیلد الکترو استاتیک هادی (جهت یکنواخت نمودن میدان الکتریکی حول رشتههای کابل) و غلاف (روکش) از جنس PVC میباشد.
در حالیکه هادی روکشدار نوع CC فقط شامل هادی، لایه نیمههادی داخلی (در برخی موارد)، عایق XLPE با ضخامت کمتر (mm 5/3-3) بوده و هادی روکشدار نوع CCT شامل هادی، لایه نیمههادی داخلی (در برخی موارد)، عایق XLPE با ضخامتی کمتر از ضخامت عایق کابل و روکش خارجی از جنس پلی اتیلن سنگین میباشد.
Permanent link to this article: http://peg-co.com/home/%da%a9%d8%a7%d8%a8%d9%84%d9%87%d8%a7%db%8c-%d9%81%d8%b4%d8%a7%d8%b1-%d9%82%d9%88%db%8c-%d9%88-%d9%81%d8%b4%d8%a7%d8%b1%d8%b6%d8%b9%db%8c%d9%81/

تفاوت کلید mcb و کلید mccb
مقدمه:
تفاوت کلیدهای mcb و mccb :
کلید اتوماتیک = کلید کامپکت : MCCB
کلید مینیاتوری : MCB
تفاوت کلید mcb و کلید mccb
سطح تحمل اتصال کوتاه :
کلیدها باید بتوانند که در هنگام اتصال کوتاه جریان مدار را سریعا قطع کنند.
در هنگام قطع مدار چون جریان بسیار بالا می باشد، در تیغه های کلید آرک زده می شود که اگر نتوانند تیغه ها تحمل کنند ، ذوب خواهند شد .
MCBیا کلید مینیاتوری سطح تحمل اتصال کوتاه پایینی دارد (۶-۱۶ کیلو آمپر) اما تحمل اتصال کوتاه MCCB بسیار بالاترمی باشد.
فروش ویژه صاعقه گیر ایرانی اذرخش
منحنی قطع قابل تنظیم :
منجنی قطع درmcb ثابت است اما منحنی قطع MCCB قابل تنظیم است و می توان آن را تنظیم نمود تا حفاظت با دقت بالاتری حاصل شود.
وصل مجدد خودکار:
هنگامی که می خواهیم از قسمت فرمان یا جایی دیگر کلید قطع شده را مجددا وصل کنیم، این کار نیاز به موتوری دارد که در کلید نصب میگردد.
در پاره ای از مدلهایMCCB با نصب موتور می توان وصل مجدد مدار با فاصله را داشت اما درکلید MCB این امکان پذیر نیست.
شانت تریپ shunt trip :
هنگامی که می خواهیم کلید بدون اینکه خطایی رخ داده باشد قطع شود، یک کنتاکت کوچک در کنار کلید MCCB قرار می گیرد.
که با تحریک آن کلید قطع می گردد ولی در کلید MCB چنین قابلیتی وجود ندارد.
UV or Under voltage :
هنگامی که برق قطع می شود و ما می خواهیم کاید این موضوع را به ما خبر دهد.
با قطع ولتاژ سر کلید ، تجهیز به وسیله کنتاکت UV متوجه شده و باز می شود.
این توانایی درکلید MCCB هست اما درکلید MCB وجود ندارد.
فروش ویژه صاعقه گیر ایرانی اذرخش
کلیدهای مینیاتوری عمدتا تا سطح ولتاژ ۶۳ ولت و در بالاترین حدتا ۱۲۵ آمپر ساخته می شوند ولی کلیذ MCCB تا جریان ۱۶۰۰ آمپر ساخته می شوند.
تعداد دفعات قطع و وصل مجاز در کلیدهای MCCB بیشتر ازکلیدهای MCB است.
Permanent link to this article: http://peg-co.com/home/%d8%aa%d9%81%d8%a7%d9%88%d8%aa-%da%a9%d9%84%db%8c%d8%af-mcb-%d9%88-%da%a9%d9%84%db%8c%d8%af-mccb/

نردبان کابل
ازنردبان کابل برای عبور تعداد زیادی سیم و کابل ، دریک مسیر مشخص استفاده میگردد . در مسیرهای عمودی معمولا از نردبان کابل به جای سینی کابلاستفاده میگردد .علت آن نیز ، امکان محکم نمودن راحت تر کابل به بدنه نردبان در مسیرهای عمودی میباشد. شایان ذکر است که در مسیرهای افقی نیز میتوان از نردبان کابل استفاده نمود
انواع متعلقات نردبان کابل به شرح ذیل قابل ارائه می باشد
ساپورت نردبان کابل ،رابط نردبان کابل ، سه راهی نردبان کابل ، چهار راهی نردبان کابل ، درب نردبان کابل ، زانوی متحرک نردبان کابل داخلی ، تبدیل نردبان کابل چپ ، تبدیل نردبان کابل راست ، تبدیل نردبان کابل ، زانوی دوبل ۴۵ درجه نردبان کابل ، زانوی دوبل ۴۵ درجه نردبان کابل ، زانوی نردبان کابل ، زانویی داخلی ثابت نردبان کابل ، زانوی ثابت خارجی نردبان کابل ، زانوی داخلی متحرک نردبان کابل ، زانوی قابل تنظیم متحرک خارجی نردبان کابل .
مشخصات فنی نردبان کابل
نردبان کابل در سایز های متنوعی و با توجه به سفارش مشتری ساخته میشود . به طور کلی عرض آن از ۵۰ میلیمتر تا عرض ۷۰۰ میلیمتر قابل ساخت میباشند . در خصوص لبه ها و یا ارتفاع نیز عموماً نردبان کابل ها از ارتفاع ۴۰ میلیمتر تا ارتفاع ۱۵۰ میلیمتر قابل ساخت میباشند .نردبان ها حداقل با ضخامت ۶/۰ میلیمتر و حداکثر با ضخامت ۴ میلیمتر ارائه می گردند.
پله های موجود در نردبان کابل معمولاً با حفظ فاصله های ۲۵ سانتیمتری نسبت به یکدیگر ساخته میشوند اما امکان دارد به درخواست مشتری این فواصل تغییر نماید . پله ها جدای از ایجاد استحکام بر روی نردبان ، امکان بسته شدن کابل بر روی نردبان را نیز فراهم مینماید. عموماً کابلها از طریق بست های مخصوص ( بست چنگکی ) به پله ها متصل میگردند. معمولا و به طور استاندارد ، شاخه های نردبان های کابل به صورت ۲ متری ساخته میشوند ، اما در صورتی که مشتری درخواست ساخت این نردبان ها با طول ۳ متر را داشته باشد ، این کار توسط تولید کننده قابل انجام میباشد .نردبان کابل جدای از شاخه های مستقیم ، دارای انواع و اقسام متعلقات نیز میباشد که به عنوان مثال میتوان به قطعاتی نظیر : زانو ، سه راهی ، چهار راهی ، زانوی عمودی ( بند ) ، اتصالات رابط ، قطعه کاهنده و یا … اشاره نمود.
بعضاً امکان دارد با توجه به محل نصب نردبان های کابل و یا درخواست مشتری ، کلیه قطعات نیازمند رنگ آمیزی باشند که در این صورت میتوان نردبان ها را با پوشش الکترواستاتیک کوره ای رنگ آمیزی نمود .
مراحل تولید نردبان کابل
برش ورق نردبان کابل
ورق هایی که درتولید نردبان کابل مورد استفاده قرار میگیرند از نوع ورق فولادی سیاه ( بعد از عملیات تولید سینی کابل، گالوانیزه گرم عمقی می گردند) و یا گالوانیزه فابریک (ورق در کارخانه تولید ورق ، گالوانیزه شده است ) می باشد.برش قطعات نردبان کابل با دستگاه برش دارای مدار NC و در طولهای ۲ و ۳ متر انجام میگیرد.
پانچ کردن ورق نردبان کابل
سوراخکاری قسمتهایی از نردبان کابل که جهت اتصال یا بستن کابل سوراخ میگردند، عمدتا توسط دستگاه CNC ودر بعضی واحدهای تولیدی توسط پرش ضربه ای صورت میگیرد.
خمکاری نردبان کابل
خمکاری نردبان کابل با استفاده از دستگاههای دارای مدار NC و در درجات و زوایای مختلف با توجه به ضخامت ورق مورد استفاده ، به صورت چهار خم و یا شش خم انجام میگیرد.
جوشکاری قطعات نردبان کابل
قطعات نردبان کابل ، درصورت نیاز به جوشکاری به واحد جوش ارسال میگردند و با توجه به نوع و ضخامت ورق مورد استفاده توسط دستگاه جوش CO2 جوشکاری میگردند.
بازرسی قطعات نردبان کابل
الف) بازرسی اولیه نردبان کابل
ب) بازرسی در حین تولید نردبان کابل
ج) بازرسی نردبان کابل پس از عملیات گالوانیزاسیون (درصورت ارائه محصول گالوانیزه گرم)
د) بازرسی نهایی نردبان کابل
موارد مهم در انتخاب نردبان کابلکابل های قدرت با جریان بالا در اثر عبور جریان برق ، ایجاد گرما می کنند و باید با هوای محیط در تماس باشند تا انتقال حرارت صورت پذیرد ، لذا توصیه می گردد برای عبور این نوع کابل ها از نردبان کابل استفاده می شود.
نردبان کابل مورد استفاده درکابل کشی سبک، از ورق فلزی کالوانیزه به صخامت ۱ تا ۲ میلی متر و پهنای کناره ۴۰-۵۰ میلی متر برای تحمل پایین تر ساخته می شوند و برای کابل کشی سنگین از ورق گالوانیزه با ضخامت ۲ میلیمتر و پهنای کناره ۱۰۰ میلی متر برای تحمل بار بیشتر استفاده می گردد. نردبان کابل ها معمولا با طول ۲ متریا ۳ متر ساخته می شوند و در واحد های ۴ پله کار گذاشته می شود. به عبارت دیگر فاصله پله ها برابر با ۲۵۰ میلی متر می باشد.
Permanent link to this article: http://peg-co.com/home/%d9%86%d8%b1%d8%af%d8%a8%d8%a7%d9%86-%da%a9%d8%a7%d8%a8%d9%84/

تاثیرات باندل کردن خطوط انتقال برق
امپدانس سری خط انتقال
در یک خط انتقال چهار کمیت مقاومت اندوکتانس ظرفیت خازنی و کنداکتانس روی کارکرد کامل آن به عنوان بخشی از سیستم قدرت اثر می گذارند. کندکتانس بین هادیها و زمین باعث جریان نشتی در مقره های خطوط هوائی وعایق کابلها میشود.چون میتوان از جریان نشتی در مقره های خطوط هوائی چشم پوشید کنداکتانس بین هادیها در یک خط هوائی صفر فرض نمود….
در یک خط انتقال چهار کمیت مقاومت اندوکتانس ظرفیت خازنی وکنداکتانس روی کارکرد کامل آن به عنوان بخشی از سیستم قدرت اثر می گذارند.کندکتانس بین هادیها وزمین باعث جریان نشتی در مقره های خطوط هوائی وعایق کابلها میشود.چون میتوان از جریان نشتی در مقره های خطوط هوائی چشم پوشید کنداکتانس بین هادیها در یک خط هوائی صفر فرض نمود.
مقاومت و اندوکتانس توزیع شده به طور یکنوهخت در طول خط امپدانس سری خط را تشکیل می دهند.کنداکتانس وظرفیت خازنی بین هادیهای خط تکفاز یا بین هادی وخنثی در خط سه فاز ادمیتانس موازی خط را تشکیل می دهند.اگرچه مقاومت اندوکتانس وظرفیت خازنی در طول خط توزیع شده اند اما درمدار معادل خط از کمیتهای فشرده و متمرکز استفاده می شود.
انواع هادیها
در انتقال قدرت الکتریکی در آغاز از هادیهای مسی استفاده می شد اما امروزه هادیهای آلومینیومی به علت ارزانتر وسبکتر بودن نسبت به هادیهای مسی با همان مقاومت در خطوط هوائی به طور کامل جای آنها را گرفته اند. یکی دیگر از مزیتهای هادی آلومینیومی این است که در یک مقاومت مشخص قطر آن از هادی مسی بیشتر است.در حالت با قطر بزرگتر به ازای ولتاژیکسان خطوط فوران الکتریکی گرادیان ولتاژدر سطح هادی پائین آمده امکان یونیزه شدن هوای اطراف هادی کاهش یابد.
AACهادی تمام آلومینیومی
AAAC هادی تمام آلیاژ آلومینیوم
ACSR هادی آلومنیومی تقویت شده با فولاد
ACAR هادی آلومنیومی تقویت شده با آلیاژ
هادیهای آلیاژآلومنیومی دارای قدرت کششی بیشتری نسبت به هادیهای الکتریکی آلومنیومی
معمولی هستند.
اندوکتانس ناشی از فوران داخلی یک هادی
اندوکتانس یک خط انتقال برابر فوران در بر گیرنده آن به ازای عبور جریان یک آمپر است.در خطوط انتقال ما با هادیهای گروهی سروکار داریم از جمله خط سه فاز با فاصله گذاری یکسان وغیر یکسان که به بررسی آنها می پردازیم.
با یک ترتیب مشخص ، به گونه ای که هر هادی جای ابتدائی دو هادی دیگر را در فاصله یکسان اشغال نماید،می توان سه فاز را متعادل نمود.جابجائی هادیها ، جایگشت نامیده می شود .معمولا خطوط قدرت امروزی در فاصله های منظم جابجا نمی شوندوجایگشت هادیها برای متعادل کردن اندوکتانس فازها ،ممکن است در پست کلید زنی صورت گیرد.
خوشبختانه،نامتقارنی بین فازهای یک خط جایگشت نشده کم بوده در بیشتر محاسبات اندوکتانی از آن چشم پوشی می شود.اگراز عدم تقارن چشم پوشی گردد،اندوکتانس از آن چشم پوشی گردد، اندوکتانس هر فاز خط جایگشت نشده برابر میانگین اندوکتانس یک فاز ازهمان خط است که به طور صحیح جایگشت شده باشد.
اثرباندل کردن درمحاسبه اندوکتانس
درولتاژهای بسیار بالا(EHV)،یعنی ولتاژهایبالاتر ازkv 230،اگرهر فاز دارای یک هادی باشد،کرونا وافت قدرت ناشی ازآنو بویژهتداخل با خطوط مخابراتی پدید می آید.چنانچه هر فاز دارای دو یا چند هادی باشد که در مقایسه با فاصله گذاری فازها به یکدیگر نزدیک باشند،گرادیان ولتاژبالا در هادی در محدوده EHV کاهش می یابد.چنین خطی را خط با هادیهای گروهی می نامند.گروه دارای دو،سه یا چهار هادی است.مزیت مهم گروهی بودن هادیها،کاهش راکتانس است.افزایش تعداد هادیهای گروه،راکتانس واثر کرونا را کاهش می دهد.
خاصیت خازنی خط انتقال
ظرفیت خازنی خط انتقال ناشی از اختلاف پتانسیل بین هادیهاست که باعث می شود هادیها مانند صفحه های خازن باردارشوند.ظرفیت خازنی بین هادیها،میزان بار به ازای واحد اختلاف پتانسیل استودر مورد هادیهای موازی مقداری است ثابت که به اندازه و فاصله بین هادیها بستگی دارد.در خطوط قدرت کمترازkm 80 اثر ظرفیت خازنی کم بوده قابل چشم پوشی می باشد اما در خطوط بلند تربا وولتاژبیشتر به صورت افزاینده ای اهمیت می یابد.
ولتاژمتناوبی که به خط انتقال اعمال می گردد، باعث می شود که میزان بارالکتریکی در هر نقطه، هماهنگ با مقدار لحظه ای ولتاژ بین دو هادی درآن نقطه،کو یا زیادشود.تغییربارهمان جریان الکتریکی است واین جریان که حا صل باردار وبی باردار شدن متناوب خط در اثر ولتا ژمتناوب است ، جریان باردار کننده خط نامیده می شود.از آنجا که ظرفیت خازنی بین هادیها به صورت موازی می باشد، جریان باردارکننده حتی درحالت مدار باز شدن خط وجود دارد.این جریان علاوه بر افت ولتاژدرطول خط بر بازده،ضریب توان خط وپایداری سیستمی که خط جزئی ازآن است نیز اثر می گذارد.
روش کاربرد هادی قرینه به جای زمین برای محاسبه ظرفیت خازنی یک هادی هوایی را می توان برای بیش از یک هادی نیز به کار برد. در این صورت اگر به جای هرهادی هوایی، یک هادی قرینه درنظر گرفته شود، فوران الکتریکی بین هادیهای اصلی و قرینه های انها بر صفحه ای که به جای زمین قرارمی گیرد عمود بوده واین سطح، یک سطح هم پتانسیل می باشد.فورانهای الکتریکی بالای این صفحه به حالتی که زمین به جای هادیهای قرینه قرار داشت، برابر است.
۱-زیاد کردن سطح مقطع سیمها
۲- استفاده از هادی های گروهی یه به اصطلاح باندل کردن
Permanent link to this article: http://peg-co.com/home/%d8%aa%d8%a7%d8%ab%db%8c%d8%b1%d8%a7%d8%aa-%d8%a8%d8%a7%d9%86%d8%af%d9%84-%da%a9%d8%b1%d8%af%d9%86-%d8%ae%d8%b7%d9%88%d8%b7-%d8%a7%d9%86%d8%aa%d9%82%d8%a7%d9%84-%d8%a8%d8%b1%d9%82/

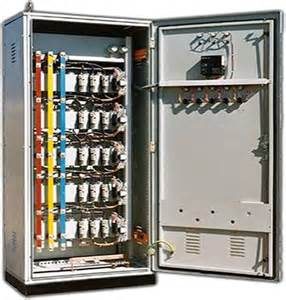

مراحل کلی ساخت تابلو برق

Permanent link to this article: http://peg-co.com/home/%d9%85%d8%b1%d8%a7%d8%ad%d9%84-%da%a9%d9%84%db%8c-%d8%b3%d8%a7%d8%ae%d8%aa-%d8%aa%d8%a7%d8%a8%d9%84%d9%88-%d8%a8%d8%b1%d9%82/

طراحی اینورتور برق خورشیدی
اینورتر وظیفه تبدیل برق DC به AC و بلعکس را انجام می دهد.
در یک سیستم خورشیدی اینورتر ها مانند قلب سیستم عمل می کنند و برق DC تولید شده را به AC تبدیل می کنند.
بررسی اینورتر ها از نظر شکل موج تولیدی
-
اینورتر موج مربعی (square wave inverters)
این اینورتر ارزان ترین و در عین حال بدترین نوع اینورترها می باشد.
موج مربعی یک موج نامناسب و نامطبوع برای بیشتر وسایل الکتریکی است.
این اینورترها معمولاً ارزان، توان هایی کمتر از ۵۰۰ وات و بیشتر برای جا فندکی ماشین استفاده می شوند.
پس این اینورترها برای مصارف خانگی و صنعتی اصلاً کارایی ندارد.
-
اینورتر سینوسی اصلاح شده (modified sine wave inverters)
شاید بتوان گفت که اقتصادی ترین و معمول ترین اینورتر همین نوع می باشد.
این نوع اینورتر یک موج متناوب تولید می کنند که شکل این موج مابین شکل موج مربعی و شکل موج سینوسی کامل قرار می گیرد.
در بسیاری موارد به این نوع اینورترها، اینورتر شبه سینوسی (Quasi-Sine Wave inverters) نیز گفته می شود.
مزیت این نوع اینورتر ها قیمت پایین آنهاست و در کل کارایی خوبی دارند و بیشتر وسایل برقی مانند لوازم روشنایی، رادیو، بسیاری از تلویزیون ها و کامپیوترها و … را می توان با این اینورترها راه اندازی کرد.
ولی بعضی از وسایل الکتریکی مانند بیشتر موتورها توانایی کار با این اینورترها را ندارند.
پس نتیجه می گیریم که این اینورتر برای مصارف کوچک کاربرد دارد.
-
اینورتر سینوسی خالص (pure sine wave inverter)
همانطور که از اسم این اینورتر مشخص است یک موج سینوسی کامل یا خالص تولید می کند تا حدی که در بعضی از اینورترها حتی یک موج سینوسی بهتر از برق شهر تولید می کند.
این اینورتر قادر به راه اندازی تمامی وسایل الکتریکی در حد توان خود می باشد ولی قیمت این اینورتر گران است.
پس می توان گفت بهترین نوع اینورتر این مدل است و می توان از این اینورتر برای تمامی مصارف استفاده کرد.
همان طور که بیان شد بهترین نوع اینورتر، نوع سینوسی خالص آن است.
ولی چون گران قیمت است نمی توان از آن در بسیاری از مصارف کوچک استفاده کرد.
اما از میان دو اینورتر دیگر نوع شبه سینوسی بهتر از مربعی است.
چون با اینورتر شبه سینوسی می توان وسایل الکتریکی موتور دار مانند یخچال را راه اندازی کرد فقط تلفات توان این وسایل بالاتر می رود و عمر آنها کمی کاهش پیدا می کند.
اما اینورتر موج مربعی را اصلاً نباید برای وسایل موتوری استفاده کرد.
زیرا این نوع اینورتر در یک لحضه از مقدار مثبت به مقدار منفی می رود و این تغییر علامت ناگهانی خیلی برای وسایل موتوری خطرناک است.
پس در کل تا می شود باید از اینورتر سینوسی خالص و شبه سینوسی استفاده کرد.
در زیر شکل موج تولیدی هر سه اینورتر رسم شده است.

اینورتر متصل به شبکه (grid tie inverter)
اگر شما به شبکه برق متصل هستید و انرژی خورشیدی را برای کاهش دادن میزان هزینه برق مصرفی از شبکه نصب می کنید و یا اگر به هر دلیلی نمی توانید ارتباط خود را با شبکه برق قطع کنید این اینورترها راه حل خوبی برای شماست.
با استفاده از این اینورترها هر چقدر که سیستم خورشیدی شما برق تولید کند به همان میزان برق مصرفی از شبکه کم می شود در واقع هزینه های شما کم می شود.
و اگر سیستم شما بیش از نیاز برق تولید کرد می توان ان را به شبکه فروخت.
در این نوع سیستم ها اگر شما نیاز به برق پشتیبان نداشته باشید در نتیجه نیاز به باطری ندارید.
در نتیجه هزینه نصب سیستم خورشیدی شما هم کاهش پیدا می کند.
یا اگر نیاز به برق پشتیبان برای زمان کمی دارید مثلاً یک ساعت می توان ظرفیت باطری ها را خیلی کم انتخاب کرد.
در نوع متصل به شبکه، برق تولیدی از پنل خورشیدی به طور مستقیم به اینورتر وارد میشود.
بنابراین این اینورتر با اینورترهای معمولی متفاوت است.
زیرا برق تولید شده از پنل به دلیل تاثیرات شرایط محیطی مانند تغییرات تابش نور خورشید همیشه در حال تغییر است.
پس اینورتر با یک توان ورودی یکنواخت روبرو نیست.
در نتیجه باید الگوی خاصی برای تبدیل برق مستقیم به برق متناوب داشته باشد.
در نتیجه قیمت اینورتر خورشیدی نسبت به اینورتر معمولی بالاتر است.
اینورترهای جدا از شبکه (off grid inverte)
این نوع اینورترها همان گونه که از نامشان مشخص است قابلیت اتصال به شبکه برق را ندارند و نمی توان آنها را به شبکه متصل کرد.
تقریباً تمام اینورترهایی که در خودرو و برای سیستم های کوچک استفاده می شود از این نوع اینورتر هستند.
در نوع منفصل از شبکه، اینورتر برق ذخیره شده در باتری را از ۱۲ ولت مستقیم به ۲۲۰ ولت متناوب تبدیل میکند تا مناسب برای استفاده در وسایل برقی خانه شود.
اینورترها هرچه قدر شکل تبدیلشان سینوسی تر باشد، بهتر خواهند بود.
این اینورترها مانند اینورتر متصل از شبکه نیستند زیرا برق یکنواخت باتری را تبدیل خواهند کرد.
برای انتخاب اینورتر دو پارامتر بسیار مهم را باید در نظر گرفت:
-
ولتاژ ورودی به اینورتر
-
توان خروجی از اینورتر
ولتاژ ورودی به اینورتر منفصل از شبکه مربوط به ولتاژ باتری و در نوع متصل به شبکه مربوط به ولتاژ پنل است.
توان خروجی از اینورتر هم مربوط است به حداکثر توانی که سیستم برای آن طراحی شده است.
این توان برای سیستمهای منفصل معمولا در اینورترها از ۲۰۰ وات تا ۳۰۰۰ وات میباشد.
چه ولتاژی (۱۲ ، ۲۴ ، ۴۸ ولت) برای ورودی اینورتر انتخاب کنم ؟
ولتاژ ورودی اینورتر باید همیشه با ولتاژ سیستم که همان ولتاژ باتری ها و پنل هاست برابر باشد.
تاثیر گذارترین عامل در انتخاب ولتاژ سیستم فاصله بین باتری ها و پنل هاست.
زیرا در ولتاژ بالاتر میزان جریان کم تر است و در نتیجه قطر کابل که نسبتاً گران قیمت است کم می شود.
آیا می توان از هر اینورتری در سیستم های خورشیدی استفاده کرد؟
با توجه به اینکه اینورتر برق DC را به AC تبدیل می کند، بله می توان هر اینورتری را برای سیستم های خورشیدی استفاده کرد.
ولی باید این را مد نظر داشت که چون این اینورتر باید دائم در حال کار باشد باید از اینورتری که کیفیت و بازده خوبی دارد استفاده شود.
پس توصیه نمی شود از اینورتر های ارزان قیمت داخل بازار که عمدتاً برای مسافرت ها و کمپ ها استفاده می شود و از اجناس نامرغوب با بازده پایین ساخته می شوند استفاده کنید.
پارامترهای مشخصه اینورتر در جدول زیر ارائه شده است.

در جدول زیر مشخصات فنی یک مبدل ۲۵۰ کیلوواتی ارائه شده است.

Permanent link to this article: http://peg-co.com/home/%d8%b7%d8%b1%d8%a7%d8%ad%db%8c-%d8%a7%db%8c%d9%86%d9%88%d8%b1%d8%aa%d9%88%d8%b1-%d8%a8%d8%b1%d9%82-%d8%ae%d9%88%d8%b1%d8%b4%db%8c%d8%af%db%8c/

تاریخچه پیدایش سیستم قدرت AC

بهر حال مهمترین ایرادی که به سیستم جریان مستقیم ادیسون وارد میشد این بود که این سیستم عملاً ولتاژ ثابتی را فراهم میکرد و نمیشد توسط یک ترانسفورماتور ساده سطح ولتاژ آن را تغییر داد. این بدان مفهوم بود که خطوط الکتریکی جداگانهای میبایست نصب میشد تا دستگاه هایی که ولتاژهای متفاوتی مصرف میکردند را بتوان بکار برد، که این موجب افزایش بیشتر تعداد سیمها میشد که بایستی کار گذاشته و نگه داری میشدند که علی رغم اتلاف هزینه، خطرات جانی را نیز در بر داشت. مواردی از مرگ نیز به خاطر افتادن خطوط توان DC گزارش شده بود که منجر به بی نظمی شهرهایی که از توان DC استفاده میکردند نیز شده بود.زمانی که تسلا جریان متناوب را پس از دریافت هفت حق ثبت اختراع برای ژنراتورها، ترانسفورماتورها، موتورها، سیمها و روشناییهای جریان متناوب در تاریخ نوامبر و دسامبر ۱۸۸۷ م، معرفی کرد، برای همه روشن شد که جریان متناوب آینده توزیع توان الکتریکی را در دست خواهد گرفت. دیگر فواصل بلند مشکلی ایجاد نمیکردند و ولتاژ بالای AC میتوانست همان مقدار از توان را که بطور طبیعی منجر به ذوب شدن سیمهای جریان مستقیم میشد، بدون هیچ مشکلی حمل کند.
تصویرAC در مقابل DCمزیتهای جریان متناوب برای توزیع توان در طول فواصل، به واسطه این حقیقت است که توان توسط رابطه ولتاژ ضرب در جریان (P=VI) محاسبه میشود.
برای یک توان معین، ولتاژ پایین نیاز به جریان بالاتر و یک ولتاژ بالا نیاز به جریان پایین تری دارد. اما به دلیل اینکه سیمهای هدایت کننده دارای یک مقاومت معین هستند، بخشی از توان را در خود به صورت گرما تلف میکنند.
شبکههای توزیع جدید از ولتاژهای AC در سطوح ۳۳۰۰۰۰ تا ۵۰۰۰۰۰ ولت، اما با جریان هایی تنها ۹۰ آمپر و در این حدود استفاده میکنند.آبشار نیاگارا
متخصصین برای استفاده از آبشار نیاگارا به منظور تولید الکتریسیته پیشنهادهایی را اعلام کردند. در برابر پیشنهاد جنرال الکتریک و ادیسون، سیستم AC تسلا، قرارداد کمیسون بین المللی آبشار نیاگارا را برد. این کمیسیون توسط لورد کلوین هدایت و توسط بازرگانانی نظیر جی. پی. موگان، لورد روتسچایدل و جان جاکوب آستور چهارم پشتیبانی میشد. کار بر روی پروژه نیروگاه آبشار نیاگارا در تاریخ ۱۹۸۳ آغاز شد و فن آوری تسلا برای تولید انرژی الکترومغناطیسی توسط آبشار، در آن بکار برده شد.
تبلیغات ادیسون
ادیسون در این هنگام شروع کرد به دلسرد کردن مردم نسبت به استفاده از جریان متناوب. خود او شخصاً، برای اینکه به مطبوعات نشان دهد که سیستم جریان مستقیم او مطمئنتر از سیستم متناوب است، تعداد زیادی از حیوانات، مانند سگها و گربههای ولگرد، را توسط جریان متناوب کشت.
ادیسون مخالف اعدام بود، اما خواست او برای ضربه زدن به سیستم جریان متناوب در نهایت منجر به اختراع یکی از معروفترین دستگاههای اعدام شد.
تصور عمومی این است که ادیسون صندلی الکتریکی را تنها به عنوان وسیلهای برای تحت تاثیر قرار دادن عموم مردم نسبت به اینکه AC خطرناکتر از DC است اختراع کرد و به همین دلیل انتخاب آن برای اعدام الکتریکی منطقی است. در واقع این صندلی در ابتدا توسط تعدادی از کارمندان ادیسون، بویژه هارولد پی براون که در منلو پارک کار میکرد ساخته شده است.
از آبشار تا بوفالو
برخی شک داشتند که سیستم تسلا در آبشار نیاگارا بتواند الکتریسیته کافی را برای تامین توان مورد نیاز در کارخانهها و صنایع بوفالو ایجاد کند. تسلا مطمئن بود که این سیستم کار میکند، و میگفت که آبشار نیاگارا میتواند توان مورد نیاز تمامی شرق ایالات متحده را تامین کند. در ۱۶ نوامبر ۱۸۹۶ م. نخستین توان الکتریکی از آبشار نیاگارا و توسط اولین نیروگاه دو فاز (که به عنوان ژنراتور برق آبی شناخته میشود) واقع در نیروگاه ادوارد دین آدامز، به کارخانجات و صنایع در بوفالو ارسال شد. ژنراتورهای هیدروالکتریکی توسط شرکت الکتریکی وستینگهاوس و بر اساس طرحهای اختراع تسلا، ساخته شده بودند. پلاکهای روی ژنراتورها نام تسلا را بر خود حمل میکنند. او همچنین استاندار ۶۰ هرتز را برای آمریکای شمالی ارائه کرد. قریب به پنج سال طول کشید تا تمامی طرح کامل شود.
نتیجه
اختراعات ادیسون که از جریان DC استفاده میکردند در نهایت به دستگاههای AC که توسط دیگرانی، چون تسلا و نیز دیگر کمک کنندگان او مانند چارلز پروتیوس استینمتز (از جنرال الکتریک) ارائه شده بودند، باخت. با پشتیبانی مالی جرج وستینگهاوس، سیستم AC تسلا جایگزین سیستم DC شد و به طور وسیعی محدوده توزیع توان و نیز کارایی و امنیت توزیع توان را گسترش داد.
سیستم آبشار نیاگارا پایان خط ادیسون برای انتقال توان الکتریکی بود. در نهایت شرکت جنرال الکتریک ادیسون تبدیل به سیستم AC شد.
منبع: برق نیوز
Permanent link to this article: http://peg-co.com/home/%d8%aa%d8%a7%d8%b1%db%8c%d8%ae%da%86%d9%87-%d9%be%db%8c%d8%af%d8%a7%db%8c%d8%b4-%d8%b3%db%8c%d8%b3%d8%aa%d9%85-%d9%82%d8%af%d8%b1%d8%aa-ac/

طراحی شارژ کنترلر در سیستم برق خورشیدی
طراحی و انتخاب شارژ کنترلر:
قبل اینکه در مورد انتخاب شارژ کنترل صحبت کنیم کمی در مورد وظیفه این قطعه میگوییم تا محاسبات را بهتر متوجه شوید.
همانطور که در مشخصات پنل متوجه شدید پنل دقیقا ولتاژ ثابتی تولید نمیکند مثلا در مشخصات این پنل که به صورت نمونه آورده ایم حداکثر ولتاژ تولید آن Vm = 16.7 Vdc می باشد پس در نتیجه اگر این ولتاژ متغییر مستقیما به باطری داده شود باعث از بین رفتن باطری خواهد شد همانطور که متوجه شدید یکی از وظایف شارژ کنترلر تثبیت ولتاژ پنل است .
از طرفی دیگر پنل ها تولید توان خود رو بدون در نظر گرفتن اینکه باطری پر شده یا هنوز خالی است انجام می دهند در نتیجه وظیفه دیگر شارژ کنترلر این است که چک کند که اگر باطری پر شده است اتصال پنل از باطری را جداکند چون در اینصورت امکان دارد پنل به عنوان مصرف کننده عمل کند و مجدد از مقداری از شارژ باطری استفاده نماید.
بار دیگر مشخصات پنل مورد نظر خود را در این بخش می آوریم تا براساس آن شارژ کنترلر را محاسبه نماییم .
Pm = 110 wp
Vm = 16.7 Vdc
Im = 6.6 A
Voc = 20.7V
Isc = 7.5A
۲۶/۴=۴*۶/۶ آمپر
در فرمول بالا ۴ برگرفته از تعداد پنل های ماست و ۶٫۶ هم حداکثر جریان هر پنل است .
Permanent link to this article: http://peg-co.com/home/%d8%b7%d8%b1%d8%a7%d8%ad%db%8c-%d8%b4%d8%a7%d8%b1%da%98-%da%a9%d9%86%d8%aa%d8%b1%d9%84%d8%b1-%d8%af%d8%b1-%d8%b3%db%8c%d8%b3%d8%aa%d9%85-%d8%a8%d8%b1%d9%82-%d8%ae%d9%88%d8%b1%d8%b4%db%8c%d8%af%db%8c/
Permanent link to this article: http://peg-co.com/home/%d8%a7%d9%86%d9%88%d8%a7%d8%b9-%d9%be%d9%86%d9%84-%d9%87%d8%a7%db%8c-%d8%ae%d9%88%d8%b1%d8%b4%db%8c%d8%af%db%8c/
