ارتینگ دستگاه سی تی اسکن

ارتینگ دستگاه سی تی اسکن

 سی تی اسکن یا توموگرافی کامپیوتری (Computed Tomography scan (CT scan یکی از روش های پیشرفته تصویربرداری پزشکی است.

بعد از رادیوگرافی ساده، سی تی اسکن بیشترین کمک را به بررسی ضایعات سیستم حرکتی بدن انسان بخصوص استخوان ها میکند.

امروزه استفاده از سی تی اسکن جزء جدایی ناپذیر در تشخیص و حتی درمان  بسیاری از بیماری ها شده است.

با استفاده از تصاویر سی تی اسکن میتوان بافت های درون بدن را مشاهده کرد و شکل آنها را بررسی نمود.

با این اطلاعات میتوان از وجود بیماری های احتمالی آگاه شد.

تصاویر سی تی اسکن سطح مقطع هایی از بدن را نشان میدهد.

وقتی که با یک اره تنه یک درخت را برش میدهید میتوانید سطح مقطع آن را در محل برش ببینید.

وقتی که یک نان حجیم یا یک کیک را با کارد برش میدهید سطح مقطع آن را در محل برش مشاهده میکنید.

دستگاه برش کالباس برش هایی نازک و موازی از آن را تهیه میکند.

دستگاه سی تی اسکن هم در واقع برش های مجازی از بدن انسان تهیه میکند که سطح مقطع آن برش دیده میشود.

مثل این است که بدن را مانند کیک برش داده و سطح مقطع آن را نگاه میکینم ولی در واقع هیچ برشی در کار نیست و تمام این عملیات فقط بر روی صفحه کامپیوتر صورت میگیرد.

دستگاه های سی تی اسکن امروزی چنان پرقدرتند که میتوانند تصاویر برش هایی با فاصله کمتر از یک میلیمتر را از بدن انسان تهیه کنند.

تقریبا از هر جایی از بدن انسان سی تی اسکن انجام میشود.

از فرق سر تا نوک انگشت پا را میتوان سی تی اسکن کرده و تصاویر سطح مقطع بدن را در آن برش های مشاهده کرد.

292 10
یک دستگاه سی تی اسکن

292 5
یک تصویر که با استفاده از سی تی اسکن تهیه شده است



سی تی اسکن چگونه کار میکند

برای انجام سی تی اسکن از اشعه ایکس استفاده میشود.

در این روش باریکه نازکی از اشعه ایکس (مانند باریکه اشعه لیزر) به اندام بیمار تابانده میشود.

این اشعه از تمامی بافت هایی که سر راه آن قرار دارند عبور کرده و مقداری از آن که از طرف مقابل اندام خارج میشود به توسط دتکتور Detector یا آشکارساز های حساسی دریافت میگردد.

این دتکتورها اشعه را به جریان الکتریکی تبدیل میکنند.

این فرایند هزاران بار از زوایای گوناگون تکرار میشود یعنی باریکه اشعه ایکس از زوایای گوناگون به درون اندام تابانده شده و خروجی آن در طرف مقابل اندام اندازه گیری میشود.

بدین ترتیب اطلاعات بسیار زیادی بصورت مقادیر مختلف شدت جریان الکتریکی که متناسب با شدت اشعه دریافت شده توسط دتکتور است گردآوری شده و به کامپیوتر مرکزی سی تی اسکن ارسال میشود.

این کامپیوتر بسیار پر قدرت، اطلاعات را پردازش کرده و نتیجه آن بصورت تصاویر متعددی که سطح مقطع اندام را نشان میدهند بر روی مانیتور دستگاه مشخص میشود.

در صورت لزوم این تصاویر بر روی فیلم چاپ میشوند.

 تصاویر سی تی اسکن با دقت بسیار بیشتر از تصاویر رادیوگرافی ساده، شکل استخوان ها و حتی بسیاری از بافت های دیگر اندام را نشان میدهد.

با استفاده از این تکنیک میتوان داخل استخوان را هم مشاهده کرد.

اکثر سی تی اسکن های امروزی اسپیرال یا مارپیچی هستند به این معنا که منبع اشعه ایکس مانند یک مارپیچ به دور بدن بیمار حرکت کرده و از جهات مختلف تصویربرداری میکنند.

تصاویر سی تی اسکن های امروزی بسیار دقیقتر از قبل شده و سرعت این دستگاه ها هم زیاد شده است بطوریکه معمولا انجام یک تصویربرداری سی تی اسکن چند دقیقه بیشتر طول نمیکشد

طراحی و اجرای سیستم ارت برای دستگاه سیتی اسکن

با توجه به توضیحات داده شده در مورد دستگاه سیتی اسکن طراحی و اجرای یک سیستم ارت مناسب ضروری میباشد.

و لازم است قسمت های فلزی دستگاه به شبکه ارت اتصال یابند.

با توجه به تماس مستقیم دستگاه سیتی اسکن در طی اسکن با بدن بیمار و احتمال شوک الکتریکی ناشی از اتصالی فاز به بدنه دستگاه و حساسیت سیستم در مقابل امواج الکترومغناطیسی که میتواند ناشی از صاعقه و یا اثرات سویچینگ موجود در شبکه برق باشد حداکثر مقاومت چاه ارت احداثی برای این دستگاه یک اهم پیشنهاد میگردد.



Permanent link to this article: http://peg-co.com/home/%d8%a7%d8%b1%d8%aa%db%8c%d9%86%da%af-%d8%af%d8%b3%d8%aa%da%af%d8%a7%d9%87-%d8%b3%db%8c-%d8%aa%db%8c-%d8%a7%d8%b3%da%a9%d9%86/

مديريت وبسايت بهروز عليخانی

اتومبیل خورشیدی

تصاویر-روز

خودروهای خورشیدی هم مانند خانه‌های خورشیدی، انرژی مورد نیازشان را از خورشید تامین کرده و آن را به جریان برق تبدیل می‌کنند و این جریان الکتریکی موتور را به حرکت در می‌آورد. بعضی از خودروهای خورشیدی، از باتری استفاده نمی‌کنند و جریان را مستقیم به سوی یک موتور برقی می‌فرستند. خودروهای خورشیدی این کار را از طریق سلول‌های فتو ولکانیک (PVC) انجام می‌دهند. PVC ها، اجرایی از پنل خورشیدی هستند که انرژی نور خورشید را به الکتریسیته تبدیل می‌کنند. این سلول‎ها، اجسامی نیمه رسانا هستند که معمولاً از سیلیکون ساخته می‌شوند و نور را جذب می‌کنند. در مرحله بعدی، انرژی نور خورشید، الکترون‌های جسم نیمه رسانا را آزاد و جریان الکتریسته تولید می‌کند. همین جریان برق است که باتری را تغذیه می‌کند یا به طور مستقیم موتور را به کار می‌اندازد. البته ممکن است نتوانید خودروهای خورشیدی را در نمایشگاه‌های اتومبیل پیدا کنید، ولی این گونه خودروها از دهه ۷۰ میلادی به این سو توسط افراد مختلف ساخته شده‌اند.

خودروهای خورشیدی چگونه کار می‌کنند؟

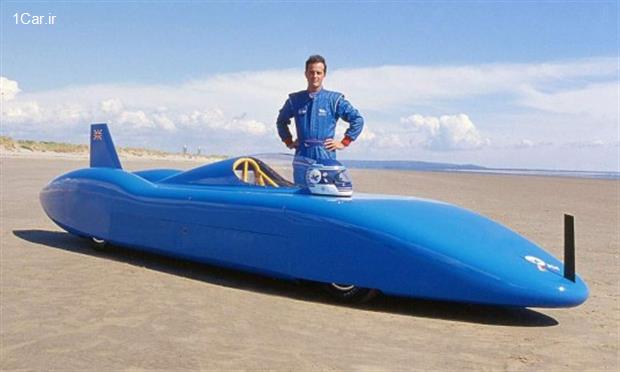

در سال ۱۹۷۷، اد پاسیرینی (Ed Passerini) خودرو تمام خورشیدی Bluebird و در سال ۱۹۸۲، لاری پرکینز (Larry Perkines) نیز خودرو Quiet Achiever را ساختند و اولین کسانی بودند که مبادرت به ساخت چنین خودروهایی کردند. کمپانی ‌های فورد و مزدا نیز چند کانسپت هیبریدی حورشیدی تولید کرده‌اند. در سال ۲۰۰۶، کمپانی فورد پنل‌های خورشیدی را روی چراغ‌های جلو خودرو Reflex و در سال ۲۰۰۵ نیز کمپانی مزدا این پنل‌ها را روی سقف خودرو Senku نصب کردند تا به شارژ کردن باتری کمک کنند. در سال ۲۰۰۸ نیز کمپانی کادیلاک برای به کار انداختن تجهیزات برقی مانند چراغ‌های داخلی و سیستم صوتی خودرو Provoq، از پنل‌های خورشیدی استفاده کرد. با این که خودروهای مذکور خودروهایی کانسپت بودند، ولی خودروسازان تلاش کردند به روش‌های مبتکرانه‌ای دست پیدا کنند تا وابستگی خودروها به سوخت‌های فسیلی قطع بشود.

خودروهای خورشیدی چگونه کار می‌کنند؟

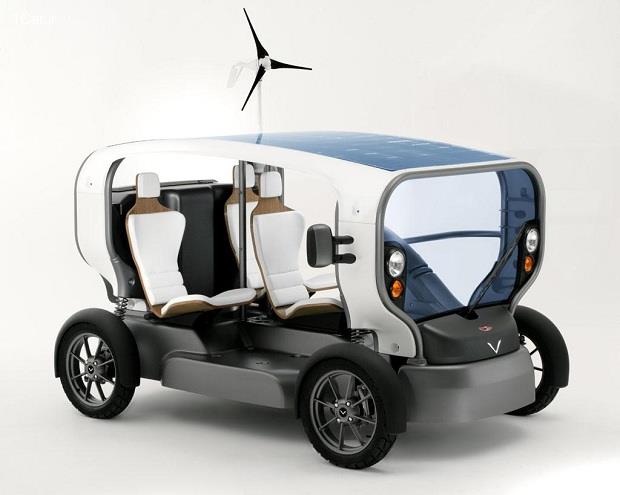

ونچوری، خودروساز فرانسوی نیز در نمایشگاه خودرو ۲۰۰۶ پاریس، از خودرو الکتریکی خودش رونمایی کرد. این خودرو سه نفره شهری که Eclectic نام داشت، انرژی خورشید، باد و باتری را به کار می‌گرفت تا به حرکت در بیاید. پنل‌های خورشیدی سقف آن را پوشانده بودند، توربین بادی نیز می‌توانست در روزهای پر باد، از آن انرژی به دست بیاورند. البته خودرو Eclectic برای حرکت در بزرگراه مناسب نبود چون سرعت آن حداکثر به ۳۰ کیلومتر بر ساعت می‌رسید. در اینجا این سوال پیش می‌آید که خودروهای خورشیدی چگونه کار می‌کنند، ادامه مطلب را بخوانید تا اطلاعات بیشتری در این مورد به دست بیاورید.



آیا خودروهای خورشیدی کاربردی هستند؟

خودروهای خورشیدی چگونه کار می‌کنند؟

مارسلو دا لوز (Marcelo da Luz) از کشور کانادا، هنگام سفر به قطب شمال از یک خودرو خورشیدی استفاده کرد. او برای انتخاب یک خودرو تک نفره، یک میلیون دلار بودجه در اختیار داشت، ولی اصرار داشت از یک خودرو خورشیدی استفاده کند تا کاربردی بودن آن‌ها را به همگان نشان بدهد. اگر چنین بودجه سرسام‌آوری در اختیار شما قرار می‌گرفت، آیا به خودرو دیگری به جز ونچوری Eclectic فکر می‌کردید؟ این کمپانی فرانسوی تصمیم گرفته بود در اکتبر سال ۲۰۰۸ از نسخه نهایی این خودرو پرده‌برداری کند و قیمتی در حدود ۳۰,۰۰۰ دلار برای آن در نظر گرفته بود. با این حال بودجه زیادی در اختیار مارسلو دا لوز قرار داشت و بهای ان را پرداخت تا به همه نشان بدهد که استفاده از انرژی خورشیدی ارزان تمام نمی‌شود. بهتر است بدانید هر کدام از سلول‌های خورشیدی بین ۱۰ تا ۴۰۰ دلار هزینه برمی‌دارند. هرچه هزینه بیشتری برای آن‌ها صرف شود، بهتر می‌توانند نور خورشید را جذب و آن را به جریان برق تبدیل کنند. خودروهای خورشیدی مسابقه‌ای که می‌توانند به سرعتی بالاتر از ۱۰۰ کیلومتر دست پیدا کنند و صدها کیلومتر راه بپیمایند، از هزاران سلول خورشیدی استفاده می‌کنند که بر روی بدنه آن‌ها نصب شده‌اند. این سلول‌ها ممکن است صدها تا هزاران دلار هزینه داشته باشند. خودروهای مسابقه‌ای خورشیدی به منظور این که به سرعتی بالاتر از صد کیلومتر دست پیدا کنند باید از وزن و آیرودینامیک بسیار خاصی برخوردارد باشند. طراحی این خودروها، وقتی در کنار موتور خاص‌شان، به این گونه خودروها اجازه می‌دهد با صدایی در حد صدای یک سشوار روی جاده حرکت کنند. بهتر است بدانید خودروهای بنزینی فقط حدود ۱۵ درصد از انرژی حاصل از سوزاندن بنزین را به انرژی تبدیل می‌کنند، ولی خودروهای خورشیدی ۹۰ درصد از نور آفتاب را به انرژی تبدیل می‌کنند. البته این میزان از بهره‌وری و کارآمدی در چهره ظاهری این خودروها بازتاب پیدا نمی‌کند و این خودروهای اغلب تک سرنشین، مانند کیک‌هایی به نظر می‌رسند که چهار چرخ داشته باشند، و همانطور که می‌توانید حدس بزنید، راننده هنگام رانندگی با خودرویی که از پنل‌های خورشیدی پوشیده شده است باید گرمای زیادی را تحمل کند.

خودروهای خورشیدی چگونه کار می‌کنند؟

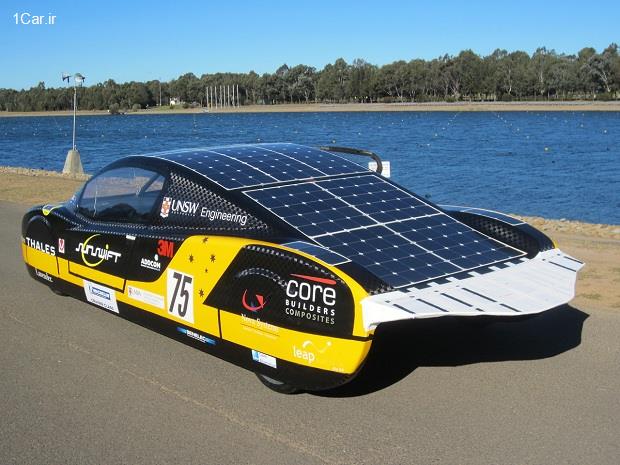

محفظه سرنشین این گونه خودروها از سلول‌های خورشیدی پوشیده شده است و به سرعت داغ می‌شود. پرسشی که در اینجا پیش می‌آید این است که در روزهای ابری و یا در طول شب که نور خورشید وجود ندارد، این خودروها چگونه کار می‌کنند. در اینجاست که باتری و یا یک موتور بنزینی کوچک، وارد عمل می‌شود. بیشتر خودروهای خورشیدی با یک منبع انرژی اضافی نیز کار می‌کنند تا اطمینان حاصل شود هر زمان به خودرو احتیاج داشتید قادر است به حرکت در بیاید. راستش را بخواهید، جیمز دایسون (James Dyson)، مخترع جارو برقی بدون کیسه، به تازگی از اختراع جدیدش رونمایی کرده است. او یک خودرو برقی اختراع کرده است که سقفی پوشیده از سلول‌های خورشیدی دارد تا بتواند مسافت هرچه بیشتری را بپیماید. به این ترتیب، انرژی خورشیدی می‌تواند در خدمت خودروهای برقی در بیاید و مسافتی که قادرند بپیمایند را هر چه بیشتر افزایش بدهند. اگر انرژی خورشیدی به این روش در اختیار خودروهای برقی قرار بگیرد، این خودروها قادر خواهند بود هنگامی که آسمان آفتابی است و نور زیادی وجود دارد، انرژی‌شان را از طریق پنل‌ها تأمین کنند و هنگامی که هوا تاریک می‌شود، نیروی ذخیره شده در باتری را به کار بگیرند.

منبع:http://1car.ir

Permanent link to this article: http://peg-co.com/home/%d8%a7%d8%aa%d9%88%d9%85%d8%a8%db%8c%d9%84-%d8%ae%d9%88%d8%b1%d8%b4%db%8c%d8%af%db%8c/

مديريت وبسايت بهروز عليخانی

سیستم ارتینگ دستگاههای فیزیوتراپی

۵۵۹۶۳۰_Tt3vGTvH

یک مرکز فیزیوتراپی شامل بخش های زیر است :

»  الکتروتراپی

»  حرکت درمانی و مکانوتراپی

»  آب درمانی یا هیدروتراپی

»  الکتروتراپی
دستگاه های مورد استفاده در الکتروتراپی با هدف کاهش درد ، کاهش اسپاسم ، کاهش چسبندگی ، بازآموزی و تقویت عضلات بیماران به صورت زیر تقسیم بندی می‌شود :

۱- استفاده از اشعه مادون قرمز (IR : Infrared)
اشعه مادون قرمز امواجی با طول موج ۱۰۰۰ تا ۴۰۰۰۰ آنگستروم می‌باشد که وقتی با بدن برخورد می کند به گرما تبدیل شده و باعث افزایش جریان خون در نقطه درمان می‌شود و در نتیجه باعث بهبود تغذیه و دور شدن مواد زایدی که به علت سیکل درد ایجاد شده‌اند می شود.

موارد کاربرد :
۱- کاهـــش درد
۲- کاهش اسپـاسم
۳- کاهـش سفتـی
۴- افزایش دامنه حرکتی
۵- صدمات و ضایعات ورزشی
۶- آماده سازی بیمار برای انجام حرکات‌
ورزشی‌ و تکنیکهای ‌درمانی

۲- استفاده از کیسه داغ (HP : Hot Pack)
کیسه مخصوصی است که دارای گرمای مرطوب بوده و ضمن گرم نمودن ناحیه مورد درمان با خاصیت افزایش گردش خون در ناحیه درمان کاربردهای زیر را دارد.

موارد کاربرد :
۱- کاهش اسپاسـم
۲- کاهــش درد
۳- کاهش‌چسبندگی
۴- کاهش سفتی بافت نرم
۵- فزایش دامنه حرکتی
۶- کاهش گرفتگی عضله
۷- آماده‌سازی‌‌ بیمار‌ برای‌ انجام‌ حرکات‌ ورزشی‌ و تکنیکهای‌ درمانی

۳- استفاده از امواج مافوق صوت (US : Ultra Sound)
امواج مافوق صوت با فرکانس بیش از ۲۰۰۰۰ هرتز و شدت ۰٫۵ تا ۳ ولت بر سانتیمتر مربع با عمق نفوذ حدود ۵ سانتیمتر که با ایجاد گرمای عمقی در بدن باعث افزایش گردش خون و نفوذ پذیری غشاء سلولی و نیز تخلیه منطقه درمان از مواد دردزا می‌شود.

موارد کاربرد :
۱- از بین بردن چسبندگـی
۲- کاهش التهاب
۳- کاهش اسپاسم عضلانی
۴- کاهش درد و …
۵- آزاد‌سازی‌‌ بافت‌ از مواد دردزا
۶- افزایش‌دامنه‌حرکتی



۴-امواج دیاترمی (SWD : ShortWave Diathermy , MWD : MicroWave Diathermy):

از انواع امواج کوتاه رادیویی است که طول موج SWD مورد استفاده در فیزیوتراپی ۱۱ متر و فرکانس آن حدود ۲۷٫۱۲ مگاسیکل می‌باشد.


طول موج MWD مورد استفاده در فیزیوتراپی ۱۲ سانتیمتر و فرکانس آن ۲۴۵۰ مگاسیکل می باشد که باعث ایجاد گرمای عمیقی در ناحیه درمان می شود.



موارد کاربرد :
۱- کاهش اسپاسم
۲- کاهش درد
۳- افزایش دامنه حرکتی

۵- استفاده از جریان گالوانیک (Galvanic)
در عضلاتی که به علت قطع عصب و یا ضایعه عصبی قادر به انقباض نیستند ، زمان تحریک بالایی لازم است تا جریان به همه فیبر های عضله برسد و باعث انقباض آن عضله شود و جریان گالوانیک با شدت ۰٫۵ تا ۲٫۵ میلی آمپر ، ولتاژ کمتر از ۱۰۰ ولت ، زمان تحریک ۱۰۰ و ۳۰۰ و ۱۰۰۰ و ۳۰۰۰ میلی ثانیه را انتخاب کرده و باعث انقباض عضله می شوند.

موارد کاربرد :
۱- ضایعات نخاعی
۲- قطع عصب
۳- نروپاتیهای شدید

۶- استفاده از جریان فارادیک (FAR : Faradic)
جریانی با زمان تحریک کوتاه است یعنی با زمان تحریک ۰٫۱ و ۰٫۳ و ۱ و ۳ میلی‌ثانیه و در مواردی که عصب سالم بوده ولی عضله توانایی لازم برای انقباض را ندارد به کار می رود.

موارد کاربرد :
۱- سکته مغزی
۲- بیماران ناتوان
۳- بعد از تاندون ترانسفر
۴- سالمندان ناتوان C.V.A
۵- نروپاتیهای خفیف و میوپاتیها

۷- استفاده از جریان های پرفرکانس (IF : Interferential)
در این جریان از تداخل دو جریان پرفرکانس ، یک جریان مدوله شده کم فرکانس ایجاد می شود که امواج ۲۰۰۰ هرتز آن جهت تقویت عضلات عمقی و امواج ۴۰۰۰ هرتز جهت کاهش درد و اسپاسم استفاده می‌شود.

موارد کاربرد :
۱- کــاهــش درد
۲- کاهش التهاب
۳- تقویت عضلات
۴- کــاهــش ادم
۵- بازآموزی عضلات
۶- درمان‌ بی‌اختیاری ‌ادرار

۸- (TENS : Transcutaneous electrical nerve stimulation)
تنس (TENS) یعنی با استفاده از جریان الکتریکی از طریق پوست باعث تحریک عصب ناحیه درمان شویم و جریانی با فرکانس ۵۰ تا ۱۵۰ هرتز می باشد که شدت آن بین ۱۲ الی ۳۰ میلی آمپر می باشد که با اشکال مختلف و به صورت ضربه ای و نرمال طراحی شده است و از طریق بسته شدن دریچه درد و ترشح مواد شبه مورفینی همانند آندروفین باعث کاهش درد می شود.



موارد کاربرد :
۱- کاهش‌ دردهای عصبی
۲- کاهــش اسپاسم
۳- کاهش دردهای متعاقب اعمال جراحی
۴- کاهش ‌دردهای ‌متعاقب‌ صدمات ‌و ضایعات ‌ورزشی
۵- کاهش دردهای مزمن و مداوم مثل کمر درد ، سردرد و …

۹- (HV : High Voltage)

 جریانی که ولتاژ آن ۱۰۰ تا ۵۰۰ ولت بوده با موج های دوقله ای منوفازیک (Twin Peak Monophasic) و دیوریشن کوتاه برای هر پالس.

موارد کاربرد :
۱- افراد دیابتی
۲- زخمهای فشاری
۳- بیماران سرمازده

۱۰- استفاده از اشعه لیزر (Light Amplification by Stimulated Emission of Radiation)
تقویت نور بوسیله گسیل تشعشع تحریک شده که به اختصار ، لیزر (LASER) خوانده می شود. در فیزیو تراپی از لیزر کم توان جهت ترمیم و کاهش درد و … استفاده می شود.

موارد کاربرد :
۱- کاهش التهاب
۲- کاهش درد
۳- کاهش چسبندگی
۴- تاندونیت و بورسیت

۱۱- (UV : Ultraviolet)
اشعه با طول موج ۱۸۰۰ تا ۳۹۰۰ آنگستروم و با عمق نفوذ کمتر از ۰٫۱ میلی متر است و با تأثیرات شیمیایی که در بافت های بدن ایجاد می کند جهت درمان برخی از اختلالات و بیماریهای پوستی و جلدی به کار می رود و بنابراین جریان خون و در نتیجه ساخت و ساز در ناحیه را افزایش داده و به ساخته شدن ویتامین D نیز کمک می شود.

موارد کاربرد :
۱- ترمیم زخم بسته
۲- استئو مالاسی
۳- زخم عفونی

۱۲- استفاده از ویبراتور یا Vibrator
ماساژ عبارت است از یک سری حرکات منظم و ریتمیک که توسط یک فیزیوتراپیست ماهر و یا با استفاده از یک دستگاه ویبراتور انجام می شود و بر روی سیستم عصبی عضلانی و گردش خون تأثیر می گذارد.

موارد کاربرد :
۱- ایجاد آرامش در بدن
۲- کاهش‌چسبندگی
۳- کمک به بازگشت خون
۴- کاهش درد
۵- تخلیه ترشحات ریه
۶- کاهش اسپاسم

»  حرکت درمانی و مکانوتراپی
در حرکت درمانی و مکانوتراپی با توجه به اینکه مشکل بیمار محدودیت حرکتی ، کوتاهی یا ضعف و ناتوانی عضله است تکنیکهای درمانی مانند Mobilization ، Hold Relax ، P.N.F و تمرینات ایزومتریک و مقاومتی برنامه ریزی شده و با استفاده از وسایل موجود در فیزیوتراپی از قبیل فنر ، قرقره ، وزنه ، صندلی چهار سر ، پارالل ، دوچرخه ثابت ، چرخ شانه ، نردبان شانه ، کشش مکانیکی گردن و … هدف درمانی پیگیری می شود که حرکت درمانی در دستور فیزیوتراپی تحت عنوان EXS مطرح می شود.

 »  آب درمانی یا هیدروتراپی

استفاده از آب و خواص آن جهت اهداف درمانی را هیدروتراپی می نامند . در فیزیوتراپی از خواص درمانی آب در جهت کاهش اسپاسم و کاهش سفتی مفاصل و … استفاده می شود.

طراحی و اجرای سیستم ارت برای دستگاههای فیزیوتراپی:

با توجه به توضیحات داده شده در مورد دستگاههای فیزیوتراپی طراحی و اجرای یک سیستم ارت مناسب  با مقاومت الکتریکی پایین تر از ۱ اهم ضروری میباشد و لازم است قسمت های فلزی دستگاه به شبکه ارت اتصال یابند تا با توجه به  تماس مستقیم اکثر دستگاههای فیزیوتراپی در طی درمان با بدن بیمار شوک الکتریکی ایجاد نگردد.

Permanent link to this article: http://peg-co.com/home/%d8%b3%db%8c%d8%b3%d8%aa%d9%85-%d8%a7%d8%b1%d8%aa%db%8c%d9%86%da%af-%d8%af%d8%b3%d8%aa%da%af%d8%a7%d9%87%d9%87%d8%a7%db%8c-%d9%81%db%8c%d8%b2%db%8c%d9%88%d8%aa%d8%b1%d8%a7%d9%be%db%8c/

مديريت وبسايت بهروز عليخانی

برخورد صاعقه به بلندترین برج دنیا(برج الخلیفه)

kbmj2drhacn55by6meak



برایان هاوکینز هفته گذشته موفق شد یکی از زیباترین عکس های این چند روزه را شکار کند!برخورد صاعقه به بلندترین برج دنیا(برج الخلیفه).برای ثبت این عکس او ۵۰۰ بار عکس برداری کرده بود

برایان هاوکینز و رفیقش مایکل چند ساعتی را منتظر مانند تا طوفان سبک در دبی شروع شود تا بتوانند لحظاتی را شکار کنند.این صحنه های زیبا که چهارشنبه شب شکار شده است توجه بسیاری از مردم را به خود جلب کرده است.این عکاس که از اهالی دبی نیست و خودش در لس انجلس امریکا زندگی میکند گفته است که برای خلق این تصاویر از یک دوربین کانون دی اس ال ار استفاده کرده است.
برای ثبت این عکس او ۵۰۰ بار عکس برداری کرده بود تا توانست یک شکار موفق از برج در حین زدن صاعقه به ان داشته باشد.این صاعقه مستقیم به برق گیر(صاعقه گیر) برج برخورد کرده است.





در تصاویر زیر تعدادی دیکر از زمان برخورد صاعقه به این برج  به نمایش گذاشته شده است.



index







indexسس





indexی

در عکس پایین نمایی از بلندترین برح های مرتفع جهان جهت مقایسه ارتفاع آنها نسبت به هم نشان داده شده است. لازم به ذکر است کلیه ساختمانهای فوق مجهز به صاعقه گیر الکترونیکی هستند.



article-2687728-1F8DE69100000578-153_964x578

منبع: موسسه خبری و اطلاع رسانی شتاب

Permanent link to this article: http://peg-co.com/home/%d8%a8%d8%b1%d8%ae%d9%88%d8%b1%d8%af-%d8%b5%d8%a7%d8%b9%d9%82%d9%87-%d8%a8%d9%87-%d8%a8%d9%84%d9%86%d8%af%d8%aa%d8%b1%db%8c%d9%86-%d8%a8%d8%b1%d8%ac-%d8%af%d9%86%db%8c%d8%a7%d8%a8%d8%b1%d8%ac-%d8%a7/

مديريت وبسايت بهروز عليخانی

ارتینگ دستگاه ام آر آی(MRI)

images (7)



ام آر آی یا روش تصویربرداری با تشدید مغناطیس (Magnetic Resonance Imaging (MRI یکی از روش های پیشرفته تصویربرداری پزشکی است. با استفاده از این روش میتوان تصویر بافت های درونی بدن را دید و از آن طریق مشکلات و بیماری های اعضاء بدن را تشخیص داد.

همانطور که میدانیم در روش های تصویر برداری با اشعه ایکس مانند رادیوگرافی ساده و یا سی تی اسکن بدن تحت تابش مقدار معینی از اشعه یونیزه کننده قرار میگیرد که اگر از حد مشخصی بیشتر باشد میتواند موجب اشکالاتی در کارکرد سلول ها شود. ولی در ام آر آی از اشعه ایکس استفاده ای نمیشود و بنابراین نسبت به رادیوگرافی و سی تی اسکن بسیار کم ضررتر است.

 طرز کار ام آر آی چیست

امواج مورد استفاده در ام آر آی از جنس امواج رادیویی و مغناطیسی هستند که ضرری برای بدن ندارند. ام آر آی از این واقعیت فیزیکی استفاده میکند که پروتون هایی که در هسته اتم ها قرار گرفته اند مانند کره زمین در حول محور ود با سرعت زیادی میچرخند و در نتیجه یک میدان معناطیسی در اطراف خود تشکیل میدهند.

در ام آر آی بیمار در یک میدان مغناطیسی بسیار قوی قرار میگیرد. این میدان موجب میشود محور چرخش پروتون های هسته اتم ها در تمام بافت های بدن (بخصوص پروتون هایی که در هسته مولکول آب قرار دارند) در امتداد خطوط میدان مغناطیسی ام آر آی قرار گیرند. سپس امواج رادیویی خاصی به سوی بدن بیمار تابانده میشود. این امواج که بصورت پالس فرستاده میشوند موجب میگردند تا محور چرخش پروتون ها کمی تغییر کند. با اتمام پالس ردیویی، محور چرخش پروتون مجددا در امتداد خطوط میدان مغناطیس برمیگردد. این برگشت موجب ایجاد یک موج رادیویی (الکترومغتاطیسی) جدید میشود.

سپس این امواج رادیویی ثانویه که از تک تک پروتون ها ساطع میشوند به توسط گیرنده های دستگاه ام آر آی دریافت شده و به کامپیوتر آن ارسال میگردند. کامپیوتر ام آر آی بسیار پرقدرت و با توان محاسباتی بالا است. در این کامپیوتر امواج دریافت شده بسرعت تحلیل شده و سپس تصاویری براساس این تحلیل ها ساخته میشود که پزشک آنها را بر روی مانیتور دستگاه میبیند و در صورت لزوم آنها را چاپ میکند.

در کامپیوتر ام ار آی مشخص میشود که چه جاهایی از بدن موج رادیویی بیشتری از خود ساطع کرده اند. هرچه شدت موج دریافتی از نقطه ای از بدن بیشتر باشد نشانه تراکم بیشتر پروتون در آن نقطه است و چون فراوان ترین اتم بدن که پروتون دارد اتم هیدروژنی است که در مولکول آب قرار دارد پس هرجایی که موج رادیویی بیشتری ارسال کرده است در واقع آب بیشتری داشته است.

در واقع کاری که ام آر آی انجام میدهد اینست که نشان دهد در چه نقاطی ار بدن آب بیشتری وجود دارد. چون غلظت مولکول آب در بافت های بدن متفاوت است و با بیمار شدن بافت ها این غلظت باز هم تغییر میکند میتوان با استفاده از اطلاعات دریافتی تصویر بسیار دقیقی از شکل بافت های گوناگون بدن ایجاد کرد.

292 4
 یک دستگاه ام آر آی

ام آر آی یک روش تصویربرداری دقیق و پرقدرت برای تشخیص مشکلات و بیماری های بافت های بدن است. یکی از نقاط تمایز این روش با سی تی اسکن در این است که در ام آر آی تصاویر بافت های نرم مانند غضروف، تاندون، لیگامان، عصب و رگ ها بسیار واضح و دقیق دیده میشوند و این روش تصویربرداری بخصوص برای تشخیص بیماری های این بافت ها مفید است. پس از ام آر آی بیشتر در بررسی مشکلات بافت های نرم بدن استفاده شده در حالیکه سی تی اسکن بیشتر برای بررسی استخوان ها و ضایعات و آسیب های آن مفید است.



طراحی و اجرای سیستم ارت برای دستگاه MRI

با توجه به توضیحات داده شده در مورد دستگاه MRI طراحی و اجرای یک سیستم ارت مناسب ضروری میباشد و لازم است قسمت های فلزی دستگاه به شبکه ارت اتصال یابند با توجه به حساسیت سیستم در مقابل امواج الکترومغناطیسی که میتواند ناشی از صاعقه و یا اثرات سویچینگ موجود در شبکه برق باشد حداکثر مقاومت چاه ارت احداثی برای این دستگاه یک اهم پیشنهاد میگردد
