فیبر نوری





what-is-fiber-optic



بعد از اختراع لیزر در سال ۱۹۶۰ میلادی ، ایده بکارگیری فیبر نوری برای انتقال اطلاعات شکل گرفت. خبر ساخت اولین فیبر نوری در سال ۱۹۶۶ همزمان در انگلیس و فرانسه با تضعیفی برابر اعلام شد که عملا در انتقال اطلاعات مخابراتی قابل استفاده نبود، تا اینکه در سال ۱۹۷۶با کوشش فراوان محققین ، تلفات فیبر نوری تولیدی شدیدا کاهش داده شد و به مقداری رسید که قابل ملاحظه با سیمهای کواکسیکال مورد استفاده در شبکه مخابرات بود.

در ایران در اوایل دهه ۶۰ ، فعالیتهای تحقیقاتی در زمینه فیبر نوری در مرکز تحقیقات منجر به تأسیس مجتمع تولید فیبر نوری در پونک تهران گردید و عملا در سال ۱۳۷۳ تولید فیبر نوری با ظرفیت ۵۰٫۰۰۰ کیلومتر در سل در ایران آغاز شد. فعالیت استفاده از کابلهای نوری در دیگر شهرهای بزرگ ایران شروع شد تا در آینده نزدیک از طریق یک شبکه ملی مخابرات نوری به هم متصل شوند. انتشار نور تحت تأثیر عواملی ذاتی و اکتسابی ذچار تضعیف می‌شود. این عوامل عمدتا ناشی از جذب ماورای بنفش ، جذب مادون قرمز ، پراکندگی رایلی ، خمش و فشارهای مکانیکی بر آنها هستند.

فیبرهای نوری نسل سوم

طراحان فیبرهای نسل سوم ، فیبرهایی را مد نظر داشتند که دارای حداقل تلفات و پاشندگی باشند. برای دستیابی به این نوع فیبرها ، محققین از حداقل تلفات در طول موج ۱٫۵۵ میکرون و از حداقل پاشندگی در طول موج ۱٫۳ میکرون بهره جستند و فیبری را طراحی کردند که دارای ساختار نسبتا پیچیده‌تری بود. در عمل با تغییراتی در پروفایل ضریب شکست فیبرهای تک مد از نسل دوم ، که حداقل پاشندگی ان در محدوده ۱٫۳ میکرون قرار داشت، به محدوده ۱٫۵۵ میکرون انتقال داده شد و بدین ترتیب فیبر نوری با ماهیت متفاوتی موسوم به فیبر دی.اس.اف ساخته شد.

کاربردهای فیبر نوری

کاربرد در حسگرها

استفاده از حسگرهای فیبر نوری برای اندازه گیری کمیتهای فیزیکی مانند جریان الکتریکی ، میدان مغناطیسی ، فشار ، حرارت ، جابجایی ،آلودگی آبهای دریا ، تشعشعات پرتوهای گاما و ایکس در سالهای اخیر شروع شده است. در این نوع حسگرها ، از فیبر نوری به عنوان عنصر اصلی حسگر بهره گیری می‌شود، بدین ترتیب که خصوصیات فیبر تحت میدان کمیت مورد اندازه گیری تغییر یافته و با اندازه شدت کمیت تأثیر پذیر می‌شود.



کاربردهای نظامی

فیبرنوری کاربردهای بی شماری در صنایع دفاع دارد که از آن جمله می‌توان برقراری ارتباط و کنترل با آنتن رادار ، کنترل و هدایت موشکها ، ارتباط زیر دریاییها (هیدروفون) را نام برد.

کاربردهای پزشکی

فیبر نوری در تشخیص بیماریها و آزمایشهای گوناگون در پزشکی کاربرد فراوان دارد که از آن جمله می‌توان دزیمتری غدد سرطانی ، شناسایی نارساییهای داخلی بدن ، جراحی لیزری ، استفاده در دندانپزشکی و اندازه گیری مایعات و خون نام برد.

فناوری ساخت فیبرهای نوری

برای تولید فیبر نوری ، ابتدا ساختار آن در یک میله شیشه‌ای موسوم به پیش سازه از جنس سیلیکا ایجاد می‌گردد و سپس در یک فرآیند جداگانه این میله کشیده شده تبدیل به فیبر می‌گردد . از سال ۱۹۷۰ روشهای متعددی برای ساخت انواع پیش سازه‌ها بکار رفته است که اغلب آنها بر مبنای رسوب دهی لایه‌های شیشه‌ای در اخل یک لوله به عنوان پایه قرار دارند.

روشهای ساخت پیش سازه

روشهای فرآیند فاز بخار برای ساخت پیش سازه فیبرنوری را می‌توان به سه دسته تقسیم کرد:

·         رسوب دهی داخلی در فاز بخار

·         رسوب دهی بیرونی در فاز بخار

·         رسوب دهی محوری در فاز بخار

موادلازم در فرآیند ساخت پیش سازه

·         تتراکلرید سیلسکون: این ماده برای تأمین لایه‌های شیشه‌ای در فرآیند مورد نیاز است.

·         تتراکلرید ژرمانیوم: این ماده برای افزایش ضریب شکست شیشه در ناحیه مغزی پیش سازه استفاده می‌شود.

·         اکسی کلرید فسفریل: برای کاهش دمای واکنش در حین ساخت پیش سازه ، این مواد وارد واکنش می‌شود.

·         گاز فلوئور: برای کاهش ضریب شکست شیشه در ناحیه غلاف استفاده می‌شود.

·         گاز هلیوم: برای نفوذ حرارتی و حباب زدایی در حین واکنش شیمیایی در داخل لوله مورد استفاده قرار می‌گیرد.

·         گاز کلر: برای آب زدایی محیط داخل لوله قبل از شروع واکنش اصلی مورد نیاز است .

مراحل ساخت

·    مراحل صیقل حرارتی: بعد از نصب لوله با عبور گازهای کلر و اکسیژن ، در درجه حرارت بالاتر از ۱۸۰۰ درجه سلسیوس لوله صیقل داده می‌شود تا بخار آب موجود در جدار داخلی لوله از آن خارج شود.

·    مرحله اچینگ: در این مرحله با عبور گازهای کلر ، اکسیژن و فرئون لایه سطحی جدار داخلی لوله پایه خورده می‌شود تا ناهمواریها و ترکهای سطحی بر روی جدار داخلی لوله از بین بروند.

·         لایه نشانی ناحیه غلاف: در مرحله لایه نشانی غلاف ، ماده تترا کلرید سیلیسیوم و اکسی کلرید فسفریل به حالت بخار به همراه گازهای هلیوم و فرئون وارد لوله شیشه‌ای می‌شوند ودر حالتی که مشعل اکسی هیدروژن با سرعت تقریبی ۱۲۰ تا ۲۰۰ میلیمتر در دقیقه در طول لوله حرکت می‌کند و دمایی بالاتر از ۱۹۰۰ درجه سلسیوس ایجاد می‌کند.

ذرات شیشه‌ای حاصل از واکنشهای فوق به علت پدیده ترموفرسیس کمی جلوتر از ناحیه داغ پرتاب شده و بر روی جداره داخلی رسوب می‌کنند و با رسیدن مشعل به این ذرات رسوبی حرارت کافی به آنها اعمال می‌شود. بطوری که تمامی ذرات رسوبی شفاف می‌گردند و به جدار داخلی لوله چسبیده و یکنواخت می‌شوند. بدین ترتیب لایه‌های شیشه‌ای مطابق با طراحی با ترکیب در داخل لوله ایجاد می‌گردد و در نهایت ناحیه غلاف را تشکیل می‌دهد.

Permanent link to this article: http://peg-co.com/home/3535/

مديريت وبسايت بهروز عليخانی

نحوه عملکرد خازن

banke-khazeni-safe-asli

نحوه عملکرد خازن :

استفاده از خازنها به عنوان تولیدکننده بار راکتیو تنظیم و کنترل ولتاژ و جلوگیری از نواسانات قدرت در شبکه ها و تصحیح ضریب قدرت در مصرف کننده ها به علت ارزانی و سادگی سیستم آن، بسیار متداول است. در یک مصرف کننده الکتریکی غیراهمی بین ولتاژ و جریان، اختلاف فازی وجود دارد. جریانی که مصرف کننده از شبکه می کشد دو جزو اکتیو Ip و راکتیو Iq دارد. حال اگر خازنی را به دو سر بار، متصل کنیم جریانی از شبکه می کشد که در خلاف جهت جریان راکتیو بار است. لذا جریان راکتیوی که از شبکه کشیده میشود کاهش می یابد . در این شرایط زاویه جدید بین جریان و ولتاژ تقلیل مییابد. به عبارت دیگر در شرایط جدید، ضریب توان  cos φبزرگتر شده است. هر اندازه زاویه (φ) کوچکتر باشد متناسب با آن، قدرت اکتیو بیشتر و قدرت راکتیو کمتر خواهد شد.

مزایای استفاده از خازن :

خازنهای مورد استفاده در شبکه های برق دارای اثرات مختلفی هستند که از جمله میتوان به این موارد اشاره کرد:

ـ کاهش مولفه پس فاز جریان مدار

ـ تنظیم ولتاژ و ثابت نگهداشتن آن به منظور جلوگیری از وارد آمدن خسارت به دستگاهها

ـ کاهش تلفات سیستم (RxI2) به دلیل کاهش جریان

ـ کاهش توان راکتیو در سیستم به دلیل کاهش جریان

ـ بهبود ضریب توان شبکه

ـ به تعویق انداختن و یا به طور کلی حذف کردن هزینههای لازم برای ایجاد تغییرات در سیستم

ـ افزایش درآمد ناشی از افزایش ولتاژ و جبران بار راکتیو

Permanent link to this article: http://peg-co.com/home/%d9%86%d8%ad%d9%88%d9%87-%d8%b9%d9%85%d9%84%da%a9%d8%b1%d8%af-%d8%ae%d8%a7%d8%b2%d9%86/

مديريت وبسايت بهروز عليخانی

پست هوایی

طراحی-پست-های-هوایی

پست های هوایی

این پست ها برای برق رسانی به مشترکین و مصارف عمومی در روستاها و یا برای مصارف کشاورزی از قبیل چاه های آب، دامداری ها، مرغداری ها و … احداث می گردند.

پست های هوایی هر کدام شامل یک دستگاه ترانسفورماتور توزیع می باشند که قدرت نامی آنها برحسب نیاز می تواند از ۵۰ تا ۵۰۰ کیلو ولت آمپر تغییر کند. برای ظرفیت های بالاتر نیاز به احداث پست زمینی است. ترانسفورماتورهای پست های هوایی معمولا از نوع روغنی با منبع انبساط و بدون رادیاتورهای جداشونده از بدنه هستند و خنک شدن آنها به صورت طبیعی (ONAN) صورت می گیرد.ترانسفورماتور هوایی در ارتفاع بین ۵ تا ۳۵/۶ متری از زمین روی سکوی ترانسفورماتور نصب می شوند.

توزیع برق فشار ضعیف شبکه مشترکین پست هوایی همچنین تامین روشنایی معابر توسط تابلوهای فشار ضعیف انجام می گیرد. این تابلوها روی سکوهای آجری یا فلزی حدود ۶۵ ساتتیمتری از سطح زمین نصب می شوند. و معمولا به رنگ زرد هستند.

در هر پست هوایی برای جلوگیری از آسیب رسدن بهترانسفورماتوردر اثر اضافه ولتاژهای گذرا از برقگیر در هر فاز استفاده می شود. هم چنین برای قطع جریان های اتصال کوتاه قبل ازترانسفورماتوراز کات اوت (cut out) فیوز مناسب استفاده می شود. این فیوز شامل یک عنصر ذوب شونده است که در داخل لینک فیوز قرار دارد و به صورت اتوماتیک در مواقع خطا منجر به جدا شدنترانسفورماتوراز خط می گردد. لینک های فیوز به سه گروه تند(K)، کند(T) و تندکند(TK) تقسیم می شوند و پس از هر بار عملکرد فیوز بایستی تعویض گردند. شکل زیر نمونهای از یک کات اوت فیوز و فیوز لینک آنرا نشان می دهد.

پست های هوایی از لحاظ موقیت نصب به دو دسته تقسیم می شوند:

الف) پست هوایی در انتهای خط هوایی.

ب) پست هوایی در وسط خط هوایی.

تفاوت عمده  بین دو نوع پست در نحوه و محل نصب برقگیرهاست. در صفحات بعد طرحواره ای از انواع پست های هوایی و  تجهیزات به کار رفته در آنها رسم شده است.

در یک پست هوایی دو عدد چاه زمیناستفاده می شود یکی جهت اتصال زمین حفاظتی که برقگیرها و بدنه ترانسفورماتور و قسمتهایفلزی تابلو به آن وصل می شوند و دیگری زمین الکترکی که جهت اتصال نقطه صفر ثانویه ترانسفورماتور و انشعاب سیمنول (ثانویه ترانسفورماتورهای توزیع یا زیگزاگ است یا ستاره) استفاده می شود که اولی در کنارپست و دومی در کنار اولین تیر شبکه فشار ضعیف کنده می شود. مقاومت چاهحفاظتی بایستی کمتر از۲ اهم و چاه الکتریکی بایستی کمتر از ۵ اهم باشد. همچنین در فواصل شبکه فشار ضعیف یک کابل از بالاترین سیم شبکه پنج سیمه که (همان سیمنول) است به زمین متصل می شود و به این خاطر است که مقاومت سیم نول از ۵ اهمبالاتر نرود.

Permanent link to this article: http://peg-co.com/home/%d9%be%d8%b3%d8%aa-%d9%87%d9%88%d8%a7%db%8c%db%8c/

مديريت وبسايت بهروز عليخانی

پدیده کرونا

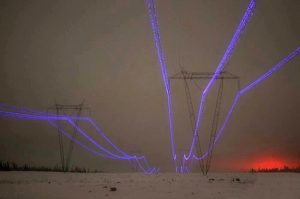

Corona-Effect-on-750KV-Transmission-Line

تعریف کرونا




تخلیه الکتریکی ایجاد شده به علت افزایش چگالی میدان الکتریکی ،کرونا نام دارد. در حالی که این تعریف بسیار کلی است و انواع پدیده کرونا را شامل می شود.

ولتاژ بحرانی

گرادیان ولتاژی که سبب شکست الکتریکی در عایق شده و به ازای آن،عایق خاصیت دی الکتریک خود را از دست می دهد، گرادیان ولتاژ بحرانی نامیده می شود. همچنین ولتاژی را که سبب ایجاد این گرادیان بحرانی می شود ولتاژ بحرانی مینامند.

ولتاژ مرئی کرونا

هرگاه ولتاز خط به ولتاژ بحرانی برسد، یونیزاسیون در هوای مجاورسطح هادی شروع می شود. اما در این حالت پدیده کرونا قابل روئیت نمی باشد. برای مشاهده کرونا، سرعت ذرات الکترون ها در هنگام برخورد با اتم ها و مولکول ها بایدبیشتر باشید یعنی ولتاژ بالاتری نیاز است.

ماهیت کرونا

هنگامی که میدان الکتریکی سطح هادی از ولتاژ بحرانی بیشتر شده باشد، بهمن الکترونی بوجود خواهد آمد که بوجود آورنده تخلیه کرونای قابل روئیت درسطح هادی است. همواره تعداد کمی الکترون آزاد در هوا به علت مواد رادیو اکتیو موجود در سطح زمین و اشعه کیهانی، وجود دارد. زمانی که هادی در هر نیمه از سیکل ولتاژمتناوب برقدار می شود، الکترون های هوای اطراف سطح آن بوسیله میدان الکترواستاتیک شتاب پیدا می کند. این الکترون ها که دارای بار منفی هستند در نیمه مثبت به طرفهادی شتاب پیدا می کنند و در نیمه منفی از آن دور می شوند. سرعت الکترون آزاد بستگی به شدت میدان الکتریکی دارد. اگر شدت میدان الکتریکی خیلی زیاد نباشد برخورد بین الکترون و مولکول هوا نظیر O2 و یا N2 نرم خواهد بود به این معنی که الکترون از مولکول هوا دور شده و به آن انرژی نمی دهد. به عبارت دیگر اگر شدت میدان الکتریکی از یک مقدار بحرانی معین بیشتر باشد، هر الکترون آزاد در این میدان سرعت کافی بدست می آورد به طوری که برخوردش با مولکول هوا غیر الاستیک خواهد بود و انرژی کافی بدست می آورد که به یکی از مدارهای الکترون های دو اتم موجود در هوا برخورد کند. این پدیده یونیزاسیون نام دارد و مولکولی که این الکترون از دست می دهد تبدیل به یک یون مثبت می شود. الکترون نخستین که بیشتر سرعتش را در برخورد از دست داده والکترونی که مولکول هوا را رانده است هر دو در میدان الکتریکی شتاب می گیرند و هرکدام از آنها در برخورد بعدی توانایی یونیزه کردن یک مولکول هوا را خواهند داشت. بعد از برخورد دوم ۴ الکترون به جلو می آیند و به همین ترتیب تعداد الکترون ها بعداز هر برخورد دو برابر می شود. در تمام این مدت الکترون ها به سمت الکترود مثبت میروند و پس از برخوردهای بسیار تعدادشان بطور چشم گیری افزایش می یابد. این مسئله فرایندی است به وسیله آن بهمن الکترونی ایجاد می شود، هر بهمن با یک الکترون آزادکه در میدان الکترواستاتیک قوی قرار دارد آغاز می شود. شدت میدان الکترواستاتیک اطراف هادی همگن نیست. ماکزیموم شدت آن در سطح هادی و میزان شدت با دور شدن از مرکزهادی کاهش می یابد. بنابراین با افزایش ولتاژ هادی در ابتدا تخلیه الکتریکی فقط درسطح بسیار نزدیک ان رخ می دهد. در نیمه مثبت ولتاژ الکترون ها به سمت هادی حرکت میکنند و هنگامیکه بهمن الکترونی ایجاد شد بطرف سطح هادی شتاب می گیرند. در نیمه منفی، بهمن الکترونی از سطح هادی به سمت میدان ضعیف تر جاری می شود تا هنگامی که میدان آنقدر ضعیف شود که دیگر نتواند الکترون ها را شتاب دهد تا به سرع یونیزاسیون برسند. یون های مثبت باقی مانده در بهمن الکترونی به طرف الکترود مثبت حرکت میکنند. با این وجود به دلیل جرم زیادشان که ۵۰۰۰۰ برابر جرم الکترون است بسیار کندحرکت می کنند. با داشتن بار مثبت این یون ها، الکترون جذب کرده و هرگاه یکی از آنهابتواند الکترون جذب نماید دوباره تبدیل به مولکول هوای خنثی می شود. سطح انرژی یکیون خنثی کمتر از یون مثبت مربوطه است و در نتیجه با جذب الکترون مقداری انرژی ازمولکول منتشر می شود. انرژی آزاد شده درست به اندازه انرژی نخستین است که لازم بودبرای جدا کردن الکترون از مولکول استفاده گردد. این انرژی بصورت موج الکترومغناطیس منتشر می شود و برای مولکول های O2 و N2 در طیف نور مرئی قرار دارد.

بهترین زمان برای مشاهده کرونا

کرونا در فضای آزاد بعد از یک روز بارانی تا قبل از زمانی که سطوح برقدار خشک شده باشند قابل مشاهده است. پس از خشک شدن کرونا مشاهده نمی شود. نقاط در معرض کرونا با رطوبت خود را بهتر نشان می دهند. باد می تواند فعالیت کرونا راکاهش دهد. کرونا می تواند در اثر قندیل هم ایجاد شود. موتورهای الکتریکی، ژنراتورهاو تابلو های داخلی می توانند کرونای شدید تری ار وسایل خارجی پست ها ایجاد نمایند. تشکیل هوای یونیزه در فضای بسته و عدم حرکت هوا پدیده کرونا را تسریع می کند و ولتاژهایی را ایجاد می کند که در ان کرونا رخ دهد موتورها و ژنراتور ها می توانندبا توجه به وجود فن های خنک کننده شان هوایی با فشار های گوناگون ایجاد کنند.

آشکار شدن کرونا

صدای هیس مانند قابل شنیدن، ازن، اسید نیتریک (در صورت وجود رطوبت در هوا ) که بصورت گرد کدر سفید جمع می شود و نور (قوی ترین تشعشع در محدوده ماوراءبنفش و ضعیف ترین ان در ناحیه نور مرئی و مادون قرمز که می تواند با چشم غیر مسلح نیز در تاریکی با دوربین های ماوراء بنفش دیده شود) از نشانه های کرونای الکتریکی می باشند. تخلیه بار ناشی از بهمن الکترونی در آزمایشگاه، به سه طریق مختلف مشاهده می شود. بهترین راه تشخیص کرونای مرئی است که به صورت نور بنفش از نواحی با ولتاژاضافی ساطع می شود.

دومین راه شناسایی کرونای صدادار است که در حالی که شبکه موردمطالعه در ولتاژی بالاتر از آستانه کرونا باشد صدایی به صورت هیس هیس قابل شنیدن است. امواج صوتی تولید شده به وسیله اغتشاشات موجود در هوای مجاور محل تخلیه بار،به وسیله حرکت یون های مثبت به وجود می آیند.

سومین و مهمترین راه مشاهده از نظر ظرکت برق اثرات الکتریکی استکه منجر به اختلال رادیویی می شود. حرکت الکترون ها (بهمن الکترونی) سبب ایجادجریان الکتریکی و در نتیجه به وجود آمدن میدان مغناطیسی و الکترواستاتیکی درمجاورت ان می شود. شکل گیری سریع و انی بودن این میدان ها ولتاز فرکانس بالایی درنزدیک آنتن رادیویی القا می کند و منجر به اختلال رادیویی می شود.

انواع کرونا

سه نوع مختلف از کرونا وجود دارد که در نمونه تست EHV درآزمایشگاه مشخص می شود: تخلیه پر مانند، تخلیه قلم مویی و تخلیه تابشی.
تخلیه پرمانند، دیدنی ترین آنهاست و علت نامگذاری هم این است که به شکل پر تخلیه می شود. زمانیکه در تاریکی مشاهده شود دارای تنه متمرکزی حول هادی است که قطر این هاله نورانی بنفش رنگ از چند اینچ در ولتازهای پایین تر تا یک فوت و بیشتر در ولتازهای بالا تغییر می کند. بروز آثار صوتی این نوع به صورت هیس هیس بوده و به راحتی توسط یک ناظر با تجربه تشخیص داده می شود. در تخلیه قلم مویی پرچمی از نور به صورت شعاعی از سطح هادی خارج می شود. طول این تخلیه ها از کمتر از یک اینچ در ولتاژ های پایینتا ۱ تا ۲ اینچ در ولتاژهای بالا تغییر می کند. صدای همراه با ان صدایی در پسزمینه مانند صدای سوختن است. تخلیه تابشی نور ضعیفی دارد که به نظر می رسد سطح هادی را در بر گرفته است ولی مانند نوع قلم مویی برجسته نیست. همچنین ممکن است در نواحی بحرانی سطح عایق ها در زمان بالا بودن رطوبت رخ دهد. معمولا صدایی با این نوع تخلیه همراه نیس
