با سلام در این وب سایت بیش از 1700 مقاله علمی توسط کارشناسان فنی این شرکت تهیه وبصورت کاملا رایگان در اختیار عموم قرارگرفته است.امیدواریم توانسته باشیم پاسخگوی قسمتی از سئوالات فنی شما سروران گرامی باشیم.

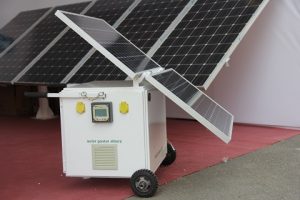

مقدار وات تولید برق از پنل خورشیدی در ارتباط با ساعات تابش
بیانیه شرکت برق در خصوص نصب و راه اندازی صفحات خورشیدی در ساختمانهای کشور در مقیاس یک کیلو وات و دریافت ۵۰ درصد تسهیلات بلاعوض باعث شد تا اطلاعاتی مبنی بر اینکه یک کیلو وات چه میزان برق در ماه تولید می کند و همچنین مقدار میانگین مصرف ماهانه یک خانواده چند کیلو وات است در اختیارتان قرار دهیم.
مهمترین پارامتری که در شرایط جغرافیایی مختلف بر روی ظرفیت پنل ها تاثیر می گذارد متوسط تابش روزانه آفتاب در یک منطقه بر حسب ساعت است خوشبختانه از این لحاظ ایران کشوری است که بیشتر روزهای سال را آفتابی می گذراند و متوسط سالانه روزهای آفتابی در ایران به خصوص مناطق مرکزی بسیار بالاست جدول زیر بیانگر متوسط مدت تابش آفتاب بر حسب ساعت در ماههای مختلف سال در پایتخت ایران می باشد.
متوسط میزان تابش آفتاب در هر روز
ماه
۱۲ ساعت و۴۳ دقیقه
فروردین
۱۴ ساعت
اردیبهشت
۱۴ ساعت و ۱۰ دقیقه
خرداد
۱۴ ساعت و ۱۰ دقیقه
تیر
۱۳ ساعت و ۶ دقیقه
مرداد
۱۲ ساعت و ۱۲ دقیقه
شهریور
۱۱ ساعت و ۵۰ دقیقه
مهر
۱۰ ساعت و ۵۴ دقیقه
ابان
۱۰ ساعت و۶ دقیقه
اذر
۱۰ ساعت و ۵ دقیقه
دی
۱۰ ساعت
بهمن
۱۱ ساعت و ۳۰ دقیقه
اسفند
با توجه به جدول فوق می توان نتیجه گرفت که متوسط تابش آفتاب در ایران تقریبا ۱۲ ساعت در روز است که البته این مقدار در تابستان بیشتر و در زمستان کمتر خواهد بود .
شایان ذکر است که برای نصب هر کیلو وات صفحات خورشیدی به ۱۰ متر مربع فضایی بدون سایه، رو به جنوب و آفتاب رو نیاز است. میزان باری که هر متر مربع از این تجهیزات بر پشت بام اعمال میکند چیزی حدود ۵۰ کیلوگرم است و این صفحات با شیبی حدود ۳۰ تا ۴۵ درجه رو به جنوب کار گذاشته می شوند.
هر متر مربع از سطحی که خورشید در یک روز بدون ابر و آلودگی بر آن می تابد حدود ۱۰۰۰ وات (یک کیلو وات) توان تابشی دریافت می کند. (در جاهایی این مقدار کمی کمتر یا بیشتر است) هر متر مربع از این پنل ها حدود ۱۰۰ تا ۱۵۰ وات دریافت انرژی می توانند داشته باشند، که با توجه به تعداد ساعات تابش آفتاب بر این پنل ها می توان به ازای هر ساعت تابش بر این ۱۰ متر مربع ۱ کیلو وات برق تولید کرد به فرض با تابش ۱۰ ساعت در روز چیزی حدود ۱۰ کیلو وات برق در آن روز و حدود ۳۰۰ کیلو وات در یک ماه تولید می شود که این میزان بستگی به ساعات مفید تابش خورشید در روز و هوایی بدون ابر و آلودگی در محیط دارد.
برای محاسبه مصرف متوسط منزل خود در یک ساعت بر حسب وات کافیه از فرمول زیر استفاده کنید:
(کیلو وات ساعت مصرفی تقسیم بر تعداد روز قبض تقسیم بر ۲۴) ضربدر ۱۰۰۰
به طور مثال اگر مصرف یک ماهه شما ۳۶۰ کیلو وات ساعت باشه مصرف متوسط شما در یک ساعت(۳۶۰ تقسیم بر ۳۰ تقسیم بر ۲۴) ضربدر ۱۰۰۰= ۵۰۰ وات خواهد بود.
در ذیل نیز جدولی مبنی بر میزان مصرف ماهانه به کیلو وات و قیمت پایه آن در سال ۹۴ قرار داده شده است.
متوسط انرژی مصرفی ماهانه (کیلووات ساعت در ماه)
قیمت پایه سال ۹۳ به ازای هر کیووات ساعت (ریال)
قیمت پایه سال ۹۴به ازای هر کیووات ساعت (ریال)
۰ تا ۱۰۰
۳۷۲
۴۰۹
۱۰۰ تا ۲۰۰
۴۳۴
۴۷۷
۲۰۰ تا ۳۰۰
۹۳۰
۱۰۲۳
۳۰۰ تا ۴۰۰
۱۶۷۴
۱۸۴۱
۴۰۰ تا ۵۰۰
۱۹۲۲
۲۱۱۴
۵۰۰ تا ۶۰۰
۲۴۱۸
۲۶۶۰
مازاد بر ۶۰۰
۲۶۶۶
۲۹۳۳
Permanent link to this article: http://peg-co.com/home/%d8%aa%d9%88%d8%a7%d9%86-%d9%be%d9%86%d9%84-%d8%ae%d9%88%d8%b1%d8%b4%db%8c%d8%af%db%8c-%d8%a8%d8%a7-%d8%aa%d9%88%d8%ac%d9%87-%d8%a8%d9%87-%d8%a7%d8%a8%d8%b9%d8%a7%d8%af-%d9%88-%d8%b2%d9%85%d8%a7%d9%86/
همانطور که می دانیم امروزه وجود قوانین ومقررات وهمچنین تجهیزات لازم جهت رعایت موارد ایمنی و حفاظت از ملزومات هر واحد صنعتی و شبکه برقی ویا واحد مسکونی محسوب می شود.
دو نمونه از این موارد ایمنی استفاده از برقگیر واتصال زمین می باشد.
بسته به این که زمین کردن از نوع حفاظتی یا الکتریکی باشد می توان از روش های مختلف زمین کردن استفاده کرد .
یکی از این روش ها استفاده از جاههای زمین و روش دیگر قرار دادن الکترود ها ی زمین در خاک است.
هدف ما از زمین کردن کاهش مقاومت اتصال به زمین جهت انتقال اضافه ولتازهای نا مطلوب است.
ازعوامل موثر در مقاومت خاک مواردی مانند نوع خاک،آب وهوا و شرایط فصلی را می توان نام برد .
سیستم برقگیر که جهت حفاظت بناها در برابر صاعقه استفاده می شود وبرای ارتباط آنها با سیستم حفاظت زمین باید نکاتی را مد نظر قرار داد.
لزوم استفاده از سیستم ارت :
به منظور حفاظت افراد و دستگاهها ، اضافه ولتاژهای تولید شده در بدنه کهباعث صدمه دیدن دستگاهها و افراد میشود ، همچنین ولتاژهای بسیار زیاد وخطرناک ناشی از برخورد صاعقه با دکلهای کامپیوتری را باید در جایی خنثینمائیم .
به همین منظور استفاده از سیستم ارت و حفاظت از تجهیزات بسیارلازم و ضروری است.
بعلاوه با افزایش استفاده از سیستمهای دیجیتالی و حساس ،لزوم بازنگری در طراحی ، نصب و نگهداری سیستمهای حفاظتی گراندینگ وجود دارد.
به طور خلاصه اهداف بکارگیری سیستم ارتینگ یا گراندینگ عبارتند از :
الف ـ حفاظت و ایمنی جان انسان
ب ـ حفاظت و ایمنی وسایل و تجهیزات الکتریکی و الکترونیکی
ج ـ فراهم آوردن شرایط ایده‌ال جهت کار
د ـ جلوگیری از ولتاژ تماسی
ه ـ حذف ولتاژ اضافی
و ـ جلوگیری از ولتاژهای ناخواسته و صاعقه
ز ـ اطمینان از قابلیت کار الکتریکی
هدف و منظور از ایجاد سیستم ارتینگ
• میسر کردن امنیت برای حفظ جان افراد در شرایط نرمال و Faultبا محدود کردن پتانسیل قدم و تماس
• حصول اطمینان از عملکرد صحیح دستگاه های الکتریکی و الکترونیکی
• جلوگیری از تخریب تجهیزات الکتریکی و الکترونیکی
• حفاظت در مقابل برخورد صاعقه و میدان مغناطیسی
• یکنواخت کردن ولتاژ در هنگام رخداد ولتاژهای ضربه ،اضافی ،القایی و سپس به حداقل رساندن احتمال تخلیه ناگهانی ولتاژ
• منحرف کردن انرژی های سرگردان RF از تجهیزات حساس رادیویی تلویزیونی ،مخابراتی وکامپیوتری
مجهز بودن تاسیسات و ساختمان ها به سیستم ارتینگ مطمئن و پایدارکمک بسیار زیادی به عملکرد صحیح دستگاه های الکترونیکی و الکتریکی می نماید و از خرابی های ناشی از اضافه ولتاژهای الکترواستاتیک جریان های اضافی ،ولتاژهای ضربه ناشی از صاعقه ،میدان مغناطیسی سوییچینگ پستهای برق تا حد بسیار زیادی جلوگیری می نماید.
در سال های اخیر بحث ارتینگ و گراندینگ درمجامع مهندسی ایران بسیار مطرح شده و روش های مختلفی را بسته به شرایط اقلیمی و جوی منطقه مورد نظر برای سیستم های ارتینگ طراحی و اجرا می نمایند که همگی متفاوت بوده،اشکال،نوع و اجرای آنها با یکدیگر فرق دارند.
بطور کلی مقاومت الکتریکی صفر و نزدیک به آن برای یک سیستم یا شبکه گراند،ایده آل می باشد.
در زیر مقاومت های مورد نیاز برخی از سیستم های مختلف که در استانداردهای گوناگون به آن اشاره شده است را ملاحظه می فرمایید:
• پست های برق ،کمتر از ۵ اهم
• دکل های مخابراتی ،کمتر از ۳ اهم
• سایت های کامپیوتری،کمتر از۲ اهم
• تجهیزات ابزار دقیق،کمتر از ۱ اهم
• تابلوهای برق فشارضعیف،کمتر از۵ اهم
• سیستم حفاظت در مقابل صاعقه ،کمتر از۱۰اهم
در مناطقی که جنس خاک و زمین آن مناسب نبوده و سنگی ،آهکی ،شنی ،خشک و… باشد مقاومت الکتریکی زمین بسیار بالا می باشد و با روش های عادی و معمولی نمی توان سیستم ارت مناسب را مهیا نمود و به مقاومت التریکی مطلوب دسترسی پیدا کرد.
لذا در شرایط فوق از موادی استفاده می کنند که با خصوصیات مختلف کمک به ارتقای سیستم زمین می نماید .
اینگونه مواد با داشتن ترکیباتی خاص این توانایی را دارا می باشند که با روش های شیمیایی و فیزیکی شرایط سخت اقلیمی را بهبود بخشند و به دستیابی به مقاومت الکتریکی مطلوب مورد نیاز سیستم ارتینگ کمک نمایند.
AZP از مرغوبترین اینگونه مواد می باشد که در تمام شرایط خاص زمین قابل استفاده است.
AZPحاصل تلاش مهندسان در رشته های مختلف معدن ،شیمی ،برق والکترونیک می باشد که در نوع خود با محصولات خارجی مشابه رقابت تنگاتنگ دارد.
AZP ترکیبی از مواد معدنی و شیمیایی با ضریب هدایت الکتریکی بسیار بالا و در عین حال خنثی می باشد که برای پر کردن اطراف هادی های ارت استفاده می شود.
AZP به دلیل داشتن ترکیبات خاص ،مقاومت الکتریکی زمین را به مقدار بسیار زیادی کاهش داده و موجب ارتقای کارایی و ارتقای سیستم های ارتینگ می شود .
بیشترین موارد استفاده مواد فوق در مناطقی می باشد که مقاومت الکتریکی مخصوص خاک زمین در آن مناطق بسیار بالا بوده و احتمال شسته شدن سایر مواد کاهنده مقاومت الکتریکی زمین(بنتونیت و…) توسط آب های سطحی زیاد است و اتصال الکتریکی بین هادی ارت و خاک زمین بسیار کم می باشد.
در زیر نمونه هایی از نوع خاک و زمین هایی را ملاحظه می نمایید که AZP بیشترین استفاده و کارایی را در آن مناطق دارد
• زمین های صخره ای
• خاک های سنگلاخی
• مناطق کوهستانی
• خاک های شنی
• خاک های ماسه ای مرطوب (ساحل دریا،…)
• خاک های ماسه ای خشک (صحرا،…)
مناطقی که تغییرات رطوبت و درجه حرارت خاک در آنها بسیار زیاد می باشد (تغییرات جوی در فصول مختلف سال)
Plate or Mesh Installation روش اجرائی صفحه (چاه ارت) یا مش
ضوابط اجرای سیستم ارت و چاه ارت
-نحوه اجرای سیستم ارت جهت رعایت سیستم TN-C-S در داخل ساختمان و T-T در شبکه عمومی و ایجاد تناسب بین این دو به نحویکه مشکلی از جهت ایمنی ساکنین و شبکه پیش نیاید بشرح بندهای زیر عمل می شود.
-لازم است اتصال زمین و لحاظ نمودن آخرین پیشرفتهای روز در زمینه احداث چاه ارت (استفاده از بنتونیت و سایر مواد کاهش دهنده مقاومت) بامقاومت حداکثر ۲ اهم اجرا شود. IEC-60100) و (VDE-0140 در اینصورت میتوان با همبندی شمش‌های نول و ارت در محل تابلوی کنتور مشترکین، هم برای ارت کردن سیستم داخلی و هم برای زمین کردن بدنه تابلو، از اتصال زمین واحدی استفاده نمود.
-لازم است مقدار مقاومت اتصال زمین توسط مهندس ناظر و نماینده شرکت برق اندازه‌گیری شود و از پذیرفتن ارتهای با مقاومت بالاتر از ۲ اهم جداً خودداری گردد. (به دلیل آنکه بی‌خطر بودن روش فوق بستگی بسیار زیادی به این مطلب دارد.)
-در داخل ساختمان لازم است همبندی بنحو مؤثری رعایت شود و المانهای فلزی موجود در سازه با روش مناسب، اتصال الکتریکی مورد نیاز را داشته باشند تا در صورت بروز هرگونه اشکال احتمالی روی شبکه عمومی برق، امکان بروز حادثه برای ساکنین وجود نداشته باشد.
-لازم است موارد فوق برای تمامی منازل، مغازه‌ها، واحدهای صنعتی و بطور کلی هرگونه متقاضی (بدون درنظر گرفتن متراژ و تعداد طبقات) انجام شود.
-لازم است اندازه‌گیری مستمر ارتهای نصب شده در ساختمانها حداقل سالی یکبار انجام گردیده و در صورت بالاتر بودن از استاندارد نسبت به اصلاح ارت اقدام گردد.
مسئولیت انجام این کار با مالک با مالکین است و وی می‌تواند بدین منظور از دفاتر مورد تأیید سازمان نظام مهندسی ساختمان استفاده نماید
روشهای اجرای ارت یا زمین حفاظتی :
بطور کلی جهت اجرای ارت و سیستم حفاظتی دو روش کلی وجود دارد که ذیلاً ضمن بیان آنها ، موارد استفاده و تجهیزات مورد نیاز هر روش و نحوه اجرای هر یک بیان میگردد .
۱ـ زمین عمقی :
در این روش که یک روش معمول می باشد از چاه برای اجرای ارت استفاده می شود.
۲- زمین سطحی:
در این روش سیستم ارت در سطح زمین (برای مناطقی که امکان حفاری عمیق در آنها وجود ندارد) و یا در عمق حدود ۸۰ سانتیمتر اجرا می گردد.
در چه شرایطی از روش سطحی برای اجرای ارت استفاده نمائیم ؟
در مکانهایی که :
ـ فضای لازم و امکان حفاری در اطراف سایت وجود داشته باشد .
ـ ارتفاع از سطح دریا پائین باشد مانند شهرهای شمالی و جنوبی کشور .
ـ پستی و بلندی محوطه سایت کم باشد .
ـ فاصله بین دکل و سایت زیاد باشد .
با توجه به مزایای روش سطحی اجرای ارت به این روش ارجحیت دارد .
برای درک بهتر…
ژنراتوری را در نظر بگیرید که در حال تولید برق است، این ژنراتور دارای خروجی سه فاز می باشد و محل اتصال ستاره سیم پیچی استاتور آن مستقیما به زمین متصل شده است، سه فاز خروجی وارد یک ترانسفورماتور افزاینده می شود و ولتاژ آن به ۲۳۰ کیلوولت افزایش میابد البته نقطه ی نوترال این ترانسفورماتور نیز به زمین متصل است و سرانجام قدرت وارد شبکه ی انتقال می شود و پس از طی مسافت طولانی، سپس در پست کاهنده ی قدرت به ولتاژ ۶۳ کیلوولت می رسد و نقطه ی نوترال این ترانسفورماتور نیز به زمین متصل می شود و سرانجام وارد پست توزیع می شود و ولتاژ آن به بیست کیلوولت کاهش میابد و نقطه ی نوترال این ترانسفورماتور نیز به زمین متصل می شود و بالاخره سیم های شبکه ی ۲۰ کیلوولت مثلا بصورت یک شبکه ی تارعنکبوتی وارد بخشی از شهر می شود تا ترانسفورماتور سر کوچه ی ما آن را تبدیل به ۳۸۰ ولت نماید که البته نقطه ی نوترال این ترانسفورماتور نیز به زمین متصل شده است …
با یک مرور اجمالی متوجه می شوید که ۵ بار در مقاصد مختلف ما از سیستم ارتینگ استفاده کردیم و بدین طریق مسیری برای بازگشت جریان در هر مقطع از فرایند را تامین نمودیم …
منظور از مقطع بعنوان مثال از ژنراتور تا پست افزاینده یک مقطع کاری است و از پست افزاینده تا پست کاهنده ی قدرت مقطعی دیگر است.
حال سوال این است اصولا کاربرد علمی و اصلی سیستم ارتینگ چیست ؟
بطور کلی هدف ما از استفاده ی سیستم ارتینگ حفاظت اشخاص و حفاظت تجهیزات می باشد.
در بخش حفاظت تجهیزات، عملکرد رله ها و سیستم های حفاظتی، سی تی ها ، پی تی ها و رله های نشتی یاب همه و همه بستگی بسیار شدید به عملکرد صحیح و بدون نقص سیستم ارتینگ دارد و چنانچه نقصی در آن بوجود آید به مجرد برور خطا یا فالت در یکی از سیستم های حیاتی شبکه قدرت یا نیروگاه و یا پست های انتقال قدرت، فاجعه ای بوجود می آید که هم طبعات جانی در بر دارد و هم خسارات مالی سنگینی به بار خواهد آورد….
برای درک بهتر این موضوع رله ی ارت فالت را در نظر بگیرید؛ اگر یکی از سیم های شبکه ی ۲۰ کیلوولت داخل شهر به دلیل گالوپینگ یا هر چیز دیگری پاره شود و روی زمین بیفتد علاوه بر اینکه می تواد باعث انفجار و حتی آتش سوزی شود، بدلیل جاری شدن جریان های خطرناک بر روی زمین باعث ایجاد ولتاژ گام خواهد شد. بنابراین هم خطرات جانی در بردارد و هم خسارت های مالی.
اینجاست که رله ی ارت فالت وارد عمل می شود و از خطر جلوگیری می کند.
بدین صورت که جریان از زمین به سمت نقطه ی نوترال ترانسفورماتور تغذیه کننده اش در پست جاری می شود و از آنجا که رله ی ارت فالت بتوسط یک سی تی در مسیر بازگشت این جریان قرار دارد بلافاصله عکس العمل نشان خواهد داد .
قسمت معیوب را از شبکه ایزوله می کند و از بروز خسارت و خطر جلوگیری می کند.
البته این رله به گونه ای تنظیم می شود که با جریان های عادی و بی خطر حساس نشود و بی دلیل شبکه را ایزوله ننماید …
با همه ی این توضیحات فعلا دانستیم که یکی از کاربردهای استفاده از سیستم ارتینگ جداسازی قسمت معیوب بتوسط دستگاههای حفاظتی از سایر قسمت ها است بطوریکه با این عمل تجهیزات را در مقابل خسارت دیدن حفاظت می کند و در پاره ای از مواقع علاوه بر حفاظت تجهیزات، اشخاص را نیز محافظت می کند.
توجه داشته باشید در تاسیسات نیروگاهی و شبکه های انتقال و توزیع ولتاژها و جریانهای خطرناکی وجود دارد که به محض اینکه شخصی با آن تماس داشته باشد بدون شک کشته خواهد شد و بسیار کم اتفاق می افتد که شخص زنده بماند که اگر هم زنده بماند تا آخر عمر باید نقص عضو ناشی از آن برق گرفتگی را تحمل کند و برای همیشه از کار افتاده خواهد شد …
علاوه بر همه ی توضیحات فوق ما به این دلیل نقطه ی نوترال ترانسفورماتورها و ژنراتورها را به زمین متصل می کنیم که در زمان اتصالی محدودیتی در افزایش ولتاژ فازها ایجاد شود و در نتیجه سیستم در مقابل ازدیاد ولتاژ محافظت شود.
حال بهتر می توانید درک کنید که ما دو نوع زمین کردن داریم:
– یکی زمین کردن حفاظتی که صرفاً به منظور تامین ایمنی و حفاظت های تاسیسات و اشخاص بکار می رود و قسمت هایی از تجهیزات را که در ارتباط مستقیم با نقاط برقدار سیستم نیستند بزمین متصل می شود.
– و دیگری زمین کردن الکتریکی که نقاطی را که در ارتباط مستقیم با قسمت های برقدار تجهیزات هستند زمین می شوند.
بنابراین یک بار دیگر هدف از بکار بردن اتصال ارتینگ را بصورت گزینه ای یادآوری می کنم:
۱- باعث می شود که دستگاههای برقگیر به درستی عمل نمایند
۲- باعث کشف اتصالی ها و اشکالات بتوسط رله ها می شود و عیب سیستم به فوریت تشخیص داده میشود و احتمالا رفع می شود.
۳- مانع از افزایش ولتاژ سیستم در اثر بروز اتصالی، و افت ولتاژ بر اثر عدم تعادل بار می گردد.
۴- جان کارکنان اعم از اپراتور، تعمیرکار و غیره در مقابل برق گرفتگی محافظت می شود.
۵- حفاظت الکتریکی تجهیزات را فراهم می نماید.
اجرای سیستم ارتینگ در مراکز مسکونی
گودالی حفر می کنیم با عمق حداقل یک و نیم متر و یا بیشتر ….
البته عمق این گودال بهتر است از دو متر کمتر نباشد و رطوبت کافی در کف آن وجود داشته باشد. بعبارت دیگر عمق چاه ارت را تا حدی افزایش می دهیم که در کف آن به رطوبت کافی برسیم اما عمق آن از دو متر کمتر نباشد.
مقدار رطوبت باید به حدی باشد که دست براحتی نمناک شود و اگر دو تا سه روز چاه را به حال خود رها کنیم همچنان رطوبت خود را حفظ کرده باشد و خشک نشده باشد، اگر خشک شده بود باید باز هم مقداری عمق را افزایش دهیم.
سپس کف چاه را با مقداری خاک ذغال و نمک نمناک پر می کنیم و لایه ای خاک بر روی آن می ریزیم، سپس الکترود را داخل چاه می گذاریم بطوریکه با خاک ذغال و نمک مرطوب شده تماس نداشته باشد،آنگاه چاه را پر می کنیم.
البته بهتر است اطراف الکترود را نیز خاک ذغال و نمک بریزیم تا مقاومت چاه ارت به حداقل مقدار ممکن برسد البته به شرطی که الکترود با این مواد تماس پیدا نکند و فقط با خاک تماس داشته باشد زیرا تماس الکترود با نمک باعث خوردگی و از بین رفتن آن در طول زمان می شود.
و ممکن است که چاه ارت حتی شش ماه هم دوام نیاورد و بر اثر پوسیدگی الکترود سیستم ارتینگ معیوب شود و شرایط خطر سازی را فراهم آورد.
البته به جای نمک و پودر ذغال از مواد شیمیایی نظیر سولفات منگنز و سولفات مس نیز استفاده می شود اما بهترین آنها همان نمک و پودر ذغال است زیرا این مواد شیمیایی به مرور زمان و بر اثر باران و تخلیه طبیعی در خاک از بین می رود.
نکته ی بسیار مهم دیگر اینکه زاویه ای که الکترود در زمین قرار می گیرد نباید از ۶۰ درجه تجاوز کند و باید حتماً الکترود بصورت عمودی در خاک قرار گیرد و فرقی نمی کند که الکترود میله ای باشد یا صفحه ای یا نعلی یا تسمه ای و یا غیره …
البته در الکترود های نعلی یا الکترودهایی که شبیه چرخ گاری ساخته می شوند اگر به مرکز آنها میله وصل بود بایستی میله بطور عمود در زمین قرار گیرد و نعل یا چرخ متصل شده به آن بصورت افقی در ته چاه خوابانیده شود، اما اگر فقط از یک نعل فلزی بزرگ استفاده می کنید بایستی آنرا بطور عمودی و در عمق مناسب در زمین قرار دهید.
و در نهایت الکترود را بگونه ای در زمین قرار دهید که با سطح زمین حداقل ۵۰ سانتی متر فاصله داشته باشد.
و اگر چاه ارت برای تخلیه ی جریانهایی با ولتاژ بزرگ منظور شده است بایستی حداقل یک الی یک و نیم متر با سطح زمین فاصله داشته باشد تا ولتاژ گام ایجاد نشود.
یادتان باشد شما فقط زمانی مجاز خواهید بود که میله را در زمین بکوبید(فرو کنید) و یا با زاویه بیشتر از ۶۰ درجه و بدون مواد شیمیایی در زمین قرار دهید که منطقه کوهستانی باشد و به خاطر وجود صخره های قطور رعایت استانداردها مقدور نباشد که البته آن هم تابع تمهیداتی است …
همانطور که متوجه شدید یکی از راههای کاهش مقاومت زمین استفاده از مواد شیمیایی و پودر ذغال و نمک بود.
راه دیگر استفاده از چاههای ارت بیشتر و متصل کردن آنها به یکدیگر است.
بطوریکه فاصله ی هر کدام از این چاهها از دو و نیم برابر طول الکترود کمتر نباشد. این عمل دو مزیت دارد :
یکی اینکه مقاومت زمین را بشدت کاهش می دهد و دوم اینکه قدرت چاه ارت را افزایش می دهد و سیستم ارتینگ قادر خواهد بود جریان های بالاتری را بدون صدمه دیدن و ایجاد خطر به زمین تخلیه کند.
زیرا اگر سیستم ارتینگ معیوب باشد و الکترود به سطح زمین بسیار نزدیک باشد و یا مقاومت زمین زیاد باشد سبب ایجاد ولتاژهای گام خواهد شد ضمن اینکه عمل حفاظت و زمین کردن را نیز بخوبی نمی تواند انجام دهد.
با توجه به توضیحات فوق اگر ما جریان بالایی را برای تخلیه به زمین تحت نظر داشته باشیم باید سیستم ارتینگ قوی و کارآمدی را برای اینکار انتخاب کنیم بطوریکه بتواند این جریان بالا را که تحت ولتاژ بالایی نیز می باشد، بزمین تخلیه کند.
نقاطی که معمولا در شبکه ها و تاسیسات صنعتی و مسکونی بایستی به ارت متصل شوند به شرح زیر می باشد …
۱- یکی از دو سیم ثانویه ترانسفورماتور تکفاز دو سیمه
۲- سیم نول یک سیستم سه فازه چهار سیمه فشار ضعیف
۳- سیم نول یک سیستم سه فازه چهار سیمه فشار ضعیف ( در فواصل معین مثلاً سه تیر در میان)
۴– مرکز ستاره ترانسفورماتور سه فاز
۵- ترمینال زمین برقگیرها
۶- بدنه یا محفظه ی کلیه ی دستگاههای برقی و ترانسفورماتورهای هوایی و زمینی
۷- تاورها و دکلهای فلزی و هر میله ی فلزی با ارتفاع بیش از ۳۰ متر
۸- بدنه ی سوله ها و اسکلت فلزی ساختمان ها بخصوص اگر در دسترس باشند
۹- یک سیم ثانویه هر کدام از ترانسفورماتورهای جریان و ولتاژ
۱۰- سیم نول کلیه مشترکین در محل ورود برق به مکان آنها ( در محل کنتور )
۱۱- بدنه ی فلزی کلیه ی وسایل برقی که در داخل حمام، دستشویی و یا آشپزخانه استفاده می شوند
در هنگام راه اندازی سیستم ارتینگ که مقاومت آن از ده اهم و در صورت امکان از ۵ اهم تجاوز نکند. البته در جاهای حساس مانند نیروگاه و پست های انتقال و فوق توزیع این مقاومت حتی به دو اهم هم می رسد.
در نهایت چاه ارت باید در مکانی منظور شود که خاکش همواره مرطوب باشد و در صورت امکان آب های سطحی را به توسط کانالها و گودالهایی بر روی مکانی که چاه ارت در آنجا قرار دارد هدایت می کنند تا همیشه خاک آن ناحیه مرطوب باشد.
جدول مقاومت ویژه انواع معمول زمین
نوع زمین
مقاومت ویژه
باغچه
۵-۵۰
زمین معمولی
۱۰-۱۰۰
ماسه نرم و مرطوب
۱۰۰-۲۰۰
زمین سنگلاخی
۲۵۰-۵۰۰۰
زمین صخره ای
۱۰۰۰-۱۰۰۰۰
سه ترمینال یا پیچ فلزی بر روی این دستگاه وجود دارد که پیچ وسطی قطورتر می باشد و دو پیچ دیگر کم قطر و کوچک می باشند و معمولا پیچ قطور در میان دو پیچ کوچک می باشد.
الکترود چاه ارت را قبل از اتصال به تابلو اصلی یا قبل از اتصال به دستگاه مورد نظر، ابتدا به پیچ بزرگ دستگاه مگر وصل می کنند و هر کدام از پیچ ها (ترمینال ها) ی کوچکتر بوسیله ی سیم مناسب با فاصله مثلا ۱۵ متر از چاه ارت و مخالف جهت هم با میخ به زمین کوبیده می شوند و اطراف محل کوبیده شدن میخ آب نمک می ریزند.
منظور از مخالف جهت هم اینست که مثلا یک میخ در فاصله ی ۱۵ الی ۲۰ متری و در جهت شمال چاه ارت بوسیله ی سیم مثلا دو و نیم میلیمتر مربعی وصل می کنند و ترمینال دیگر را در سمت جنوبی چاه ارت با همان مشخصات فاصله ای با میخ به زمین وصل می کنند و در پایان برای تماس الکتریکی بهتر میخ با زمین اطراف آنرا مقداری آب یا آب نمک می ریزند و چند دقیقه می گذارند تا خاک آن خوب خیس بخورد. سپس محرک دستگاه مگر را که ممکن است بصورت هندلی(چرخشی) و یا بوسیله ی یک کلید عمل کننده می باشد فعال کرده تا ولتاژ بالایی به زمین منتقل گردد و مقدار مقاومت زمین بر روی صفحه ی مدرج یا دیجیتالی آن نمایش داده شود.
معمولا تست چاه ارت بهتر است هر دو ماه یکبار انجام شود و در مکان هایی که چاه ارت اهمیت بالایی دارد این زمان کمتر نیز می باشد.
در خاتمه بد نیست متذکرشویم که بعضی از حیوانات بخصوص اسب ها در مقابل جریان های زمین حساس تر و مستعدتر از انسان ها می باشند که شاید این مستعد بودن به علت بزرگتر بودن فاصله قدم آنها و اختلاف سطح قدمی که آنها از زمین برداشت می کنند ، باشد.
تست و راه اندازی چاه ارت:
بحث ارتینگ و سیستم های زمین مقوله ای می باشد که امروزه جزو یکی از مهمترین مباحث در صنایع نفت و گاز ،پتروشیمی ،صنعت ،ساختمان سازی ،مخابرات،کامپیوتر و … به شمار می آید .
در حال حاضر نیاز به سیستم زمین در کلیه شبکه های کامپیوتری ،پست های برق ،تابلوهای برق صنعتی وساختمانی ،دکل های مخابراتی و رادیویی و کلیه دستگاه های ابزار دقیق و ماشین آلات صنعتی و حتی دستگاه های صوتی و تصویری موجود در منازل مبرم می باشد.
و بسیاری از فروشندگان و پیمانکاران تاسیسات فوق سیستم های خود را بدون داشتن سیستم ارت مطمئن راه اندازی وحتی گارانتی نمی نمایند .
زمین کردن الکتریکی سه نوع است :
الف – زمین کردن مستقیم
مثل وصل کردن مستقیم نقطه صفر ترانسفورماتور و یا نقطه ای از سیم رابط بین دو ژنراتور جریان دایم به زمین .
ب- زمین کردن غیرمستقیم
مانند اتصال نقطه صفر ژنراتور توسط یک مقاومت بزرگ به زمین یا اتصال نقطه صفر ستاره ترانسفورماتور توسط سلف بزرگ به زمین ( سلف پترزن یا پیچک محدود کننده جریان زمین (
پ- زمین کردن بار
در این نوع زمین کردن نقطه صفر یا هر نقطه از شبکه که دارای پتانسیل نسبت به زمین است توسط یک فیوز فشارقوی (الکترود جرقه) به زمین وصل می شود.
تا موقعی که مدار فیوز باز است یعنی در حالت کار عادی شبکه ، ارتباط شبکه با زمین باز است ولی در موقعی که ولتاژ زیادی شبکه را تهدید می کند ، مدار فیوزها بسته می باشند.
و بدین جهت زمین کردن باز در حقیقت نوعی از زمین کردن الکتریکی درحالت کار عادی شبکه محسوب نمی شود.
از زمین الکتریکی اغلب درموقعی که دستگاه ها و شبکه برق رسانی بدون عیب نیز می باشند جریان عبور می کند که از زمین حفاظتی فقط ارتباط فازها با زمین جریان عبور می کند .
در صورتیکه از زمین حفاظتی فقط در موقع ارتباط فازها با زمین جریان عبور می کند.
اصطلاحاتی که درزمین کردن به کاربرده می شود :
۱- زمین : زمین در این مبحث به معنی نوع و جنس زمین است، مثل خاک رس ، ماسه ، شن ، سنگ لاخ ، باتلاق ، مرداب وغیره .
۲- میل زمین (زمین کننده) : میل زمین عبارتست از هادی یا فلزی به هرشکل (صفحه ای ، لوله ای ، طنابی، پروفیل) که در زمین چال میشود و با زمین ارتباط برقرار میکند و ما به آن در این مبحث به اختصار میل می گوئیم .
۳- زمین هم سطح : عبارتست از سطح زمین که بین نقاط مختلف آن در اثر عبور جریان از زمین اختلاف پتانسیل محسوسی ایجاد نمی شود.
زمین هم سطح تقریبا ۲۰ متر از میل فاصله دارد .
۴- میل فرمان : عبارتست از سیم یا مفتول یا صفحه فلزی که مربوط به زمین کننده است و برای تنظیم افت پتانسیل و کوچک کردن ولتاژ تماسی خطرناک بکاربرده میشود .
۵- سیم زمین : عبارتست از سیم رابط بین زمین کننده (میل) و زمین شونده.
آن قسمت از این سیم که در زمین قرار گرفته است جزئی از میل محسوب میشود .
دستگاه مگر:
وسیله ای است برای اندازه گیری مقاومتهای بسیار بزرگ ( از نظر مقدار مقاومت الکتریکی ) معمولاً ۵۰۰۰ مگا اهم .
مانند مقاومت عایقی کابلهای قدرت و کنترل عایقی کابل در موارد اتصال زمین و غیره .
مقاومتهای تا این حد زیاد در حقیقت ، مقاومت عایقی کابلها و نظایر اینها هستند .
برای اندازه گیری چنین مقاومتهایی معمولاً به ولتاژ زیاد نیاز است .
د ر بعضی از این نوع دستگاهها ، ولتاژ اندازه گیری به ۱۰KV نیز می رسد ولتاژ معمول این نوع دستگاههای اندازه گیری ، بین ۱۰۰ ولت تا ۱۰ کیلو ولت است .
دستگاه مگر از یک دستگاه نسبت سنج تشکیل شده است .
منبع ولتاژ مورد نیاز دستگاه معمولاً متناوب است و آن را به دو صورت ایجاد می کنند .
در روش اول با استفاده از یک منبع تغذیه DC ولتاژ DC را به کمک اسیلاتور ( نوسان ساز ) تبدیل به AC می کنند و آنگاه به کمک ترانسفورماتور ولتاژ متناوب خروجی اسیلاتور را به هر مقدار دلخواه افزایش داده می شود .
در روش دوم به کمک یک ژنراتور ساده که محرک آن دست است ، ولتاژ AC تولید می شود .
طرز کار با مگر :
دقیقا ً‌همانند اندازه گیری معمولی مقاومت با این تفاوت که در نوع دستی ، توسط دسته ای که در بغل مگر است آنرا چرخانده ، که بدین ترتیب ژنراتوریبه گردش در می آید ، در نتیجه ولتاژ تولید می شود.
آن ولتاژ توسط ترانسفورماتورهای افزاینده ، افزایش یافته و سپس توسط یکسو کننده ها به ولتاژ مستقیم (DC) تبدیل می شود و مورد استفاده قرار می گیرد .
طرز تشخیص سالم بودن مگر :
روی اهم قرار می دهیم عقربه باید منحرف شود که در این صورت سالم است .
در مورد ولتمتر و آمپر متر باید با اندازه گیری ولتاژو آمپرهایمشخص صحت آنرا تشخیص داد .
طریقه مگر زدن روی ماشین ها :
ابتدا لازم است اطمینان کامل از قطع برق حاصل کنیم و پس از آزمایش عدم وجود ولتاژ با رعایت کامل ایمنی توسط دو نفر مقاومت عایقی دستگاهها اندازه گیری می شود .
Permanent link to this article: http://peg-co.com/home/%d8%a7%d8%b1%d8%aa-%d8%af%d8%b1-%d8%a8%d8%b1%d9%82-%d8%ae%d9%88%d8%b1%d8%b4%db%8c%d8%af%db%8c/
برقگیر و سرج ارستر از وسایل ایمنی میباشد که برای هدایت موج های ولتاژ ضربهای به زمین و جلوگیری از ورود آنها به ایستگاه های انتقال و توزیع نیرو بکار میرود.
و معمولاً در انتهای خط انتقال و در ورودی ترانس ها نصب میشود.
ولتاژ شکست الکتریکی یک برقگیر باید کمتر از ولتاژ شکست الکتریکی ایزولاسیون لایه تجهیزات نصب شده در پست باشد.
نوع دیگری از برقگیرها که کاربرد بسیاری در پستهای فشار قوی دارد ؛ برقگیر از نوع شاخکی می باشد .
این نوع برقگیرها ساده ترین نوع برقگیر می باشند که به جرقه گیر (برقگیر با فاصله هوایی ) معروف هستند.
به مراتب از آنها در محلهای اتصال مقره به هادی یا اطراف بوشینگهای ترانسهای توزیع دیده می شود.
ارستر مارک ابو بترمن – ارستر مارک OBO Bettermann
سرج ارستر – ارستر – برقگیر
همانطوریکه که می دانیم برقگیرها باید در برابر ولتاژ نامی شبکه مانند یک کلید باز رفتار کنند و در برابر ولتاژهای بیشتر از ولتاژ نامی شبکه مانند یک کلید بسته رفتار کنند.
در این نوع برقگیرها (برقگیر با فاصله هوایی) اگر ولتاژ بالا رود؛ بین شاخکها قوس برقرار شده و انرژی صائقه را به زمین منتقل شده و این امر باعث می شود که تجهیز از بین نرود.
امروزه از این نوع برقگیرها فقط در موارد خاصی استفاده می شود که عبارتنداز:
– برسر بوشینگهای ترانسها (جهت حفاظت سیم پیچهای ترانس
– در خطوط انتقال فشار قوی که به شکل حلقه ای هستند که هم نقش برقگیر را بازی می کنند و هم نقش حلقه کرونا را بازی می کنند.
در این مقاله هدف آشنایی با انواع باتری و کاربردهای آنها میباشد تا در انتخاب هرچه صحیح تر باتری بتواند استفاده کننده را، راهنمایی کند.
باتریها انرژی الکتریکی را به صورت شیمیایی در خود ذخیره می کنند. در سامانه های فتوولتاییک باتری ها وظیفه پشتیبانی در طول شب و در روزهای ابری را به عهده دارند. از آنجا که توان خروجی صفحات فتوولتاییک در طول روز متغییر میباشد، یک باتری ذخیره کننده می تواند یک منبع نسبتا ثابت برای تولید توان باشد. تا تغییرات نور تابیده شده به صفحات را جبران کند. مزیت دیگر استفاده از باتری در سیستم های خورشیدی تامین جریان راه اندازی موتور های الکتریکی است.
از طرف دیگر باتری ها لوازمی با بهره دهی صد در صد نیستند و مقداری از انرژی را به صورت گرما در واکنش های شیمیایی، در طول شارژ و دشارژ از دست می دهند، برای جبران این انرژی تلف شده باید راندمان باتری را در طراحی سیستم خورشیدی لحاظ کرد.
انواع باتری از نظر ساختار:
به طور کل میتوان باتری ها را به دو دسته قابل شارژ و یک بار مصرف تقسیم کرد. در زیر برخی از انواع باتری های یک بار مصرف آورده شده است:
Alkaline battery
Aluminium battery
Dry cell
Lithium battery
Mercury battery
در سیستم های فتوولتاییک باتری های یک بار مصرف جایگاهی نداشته و تنها از باتری های قابل شارژ در این سیستم ها استفاده می گردد. در زیر برخی از انواع باتری های قابل شارژ ذکر گردیده:
Lead-acid battery
Lithium-ion battery
Nickel-cadmium battery
Nickel-iron battery
Nickel metal hydride battery
Nickel-zinc battery
Sodium-ion battery
در اغلب سیستم های خورشیدی به علت پر هزینه بودن دیگر انواع باتری های قابل شارژ، از باتری های سرب اسید استفاده میشود، تنها در معدود موارد از باتری های نیکل کادمیوم یا انواع دیگر آن برای ذخیره انرژی استفاده میشود که کاربرد های خاص دارند.
باتری های سرب اسید را میتوان به دو دسته تقسیم کرد:
۱- باتری سرب اسید تر ( floaded lead acid battery)
۲- باتری سرب اسید خشک یا سر بسته ( VRLA –Valve Regulated Lead Acid Battery )یا
( SLA-Sealed Lead Acid Battery)
باتریهای خشک نیز به دو دسته تقسیم میشوند:
۱- AGM Battery
۲- GEL Battery
باتری های قدیمی که در خودرو ها مورد استفاده قرار می گرفت از نوع سرب اسید تر میباشند. در این نوع باتری ها از محلول آب اسید استفاده میشود و مزیت آن قیمت مناسب این نوع باتری است.همچنین این نوع باتری معایبی هم دارد که میتوان به تعمیر و نگهداری مداوم و خطرات احتمالی استفاده از اسید را اشاره کرد.
امروزه استفاده از باتری های خشک نسبت به باتری های تر به علت کاهش هزینه تعمیر و نگهداری افزایش یافته است.
انواع باتری از نظر کاربرد:
شرکت های بزرگ باتری سازی، انواع گوناگون باتری را متناسب با کاربرد آن در اختیار مصرف کننده قرار میدهند. این باتری ها از نظر مواد سازنده تقریبا یکسان بوده و تنها از نظر ساختار و نحوه ی تولید با یکدیگر متفاوت میباشند. در زیر برخی از کاربردهای رایج باتری های سرب اسید ذکر گردیده:
۱- GENERAL PURPOSE
۲- DEEP CYCLE
۳-SOLAR POWER
۴-LONG LIFE STANDBY
۵- HIGH RATE / UPS
۶-ELECTRIC MOTOR
ویژگی های باتری سیستم های خورشیدی
باتری مورداستفاده در سیستم های خورشیدی به علت استفاده مداوم هر روزی از آنها در درجه اول باید دارای طول عمر بالا باشند. به طور کل طول عمر یک باتری بر حسب تعداد سیکل شارژ و دشارژ و میزان سطح دشارژ باتری بیان میشود. به عنوان مثال در نمودار زیر طول عمر یک باتری AGM در سطح دشارژ ۴۰ درصد در حدود ۱۵۰۰ سیکل بیان میشود. در سیستم های خورشیدی باتری ها در طول روز توسط پنل شارژ و در طول شب توسط مصرف کننده دشارژ میشوند. لذا هر شبانه روز یک سیکل شارژ و دشارژ برای باتری محسوب میشود. در نتیجه طول عمر باتری مذکور برابر ۱۵۰۰ روز که در حدود ۴ سال خواهد بود . در طراحی یک سیستم خورشیدی سطح دشارژ باتری توسط طراح باید به گونه ای در نظر گرفته شود که طول عمر باتری بسیار کوتاه نباشد.همان طور که در تصویر زیر مشاهده میشود در صورتی که باتری تا سطح ۸۰ درصد دشارژ شود تنها قادر به تامین ۵۰۰ سیکل خواهد بود و این به معنای تنها یکسال و نیم طول عمر مفید برای باتری است.
شکل ۱ : نمودار طول عمر باتریAGM بر حسب سطح دشارژ آن-مربوط به باتری سیستم خورشیدی
ویژگی مهم دیگر باتری های سیستم های خورشیدی قابلیت دشارژ تا ظرفیت نامی آنها میباشد. (Deep Cycle) باتری های خودرو در صورتی که تنها چند بار به طور کامل دشارژ شوند طول عمر آنها بسیار کاهش می یابد و مستهلک خواهند شد. در سیستم های خورشیدی پس از روزهای ابری باتری ممکن است تا عمق ۸۰ درصد دشارژ شود و باتری باید قابلیت تامین بار را در این شرایط داشته باشد.
ویژگی باتری های مختلف
انواع باتری قابل دسترس که بیشترین سهم را در بازار دارند، شامل باتری های خودرو و همچنین باتری های مخصوص استفاده در دستگاه هایUPS میباشد که به باتری ups شناخته میشوند. ویژگی باتری خودرو تامین جریان لحظه ای بسیار بالا در مدت زمان کم است. این ویژگی در باتری خودرو به علت استفاده از باتری در زمان استارت موتور فراهم گردیده تا جریان مورد نیاز استارتر را تامین کند. مدت زمان استفاده از باتری بسیارکوتاه و مدت زمان شارژ نسبتا طولانی است . در نتیجه استفاده از باتری خودرو در سیستم های خورشیدی کاملا غیر عاقلانه است.
باتری های مورد استفاده در UPS به علت اینکه تنها در زمان های اضطراری و قطع برق مورد استفاده قرار میگیرند دارای تعداد سیکل شارژ و دشارژ کمتری نسبت به باتری های سیستم خورشیدی میباشند. در زیر نمودار طول عمر یک باتری از نوع AGM مخصوص استفاده درUPS نشان داده شده است.
شکل ۲- نمودار طول عمر یک باتری از نوع AGM مخصوص استفاده در UPS
مقایسه انواع باتری ها
همانطور که مشاهده شد در باتری مورد استفاده در دستگاه های UPS، تعداد سیکل عمر باتری در سطح دشارژ ۴۰ درصد در حدود ۷۰۰ سیکل است که نسبت به باتری سیستمهای خورشیدی این میزان نصف گردیده. در باتری مخصوص سیستم خورشیدی تعداد سیکل در سطح دشارژ ۴۰ درصد برابر ۱۵۰۰ سیکل است. متاسفانه در اکثر مواقع باتری های مورد استفاده در سیستم های خورشیدی از نوع UPS بوده و طول عمر آنها تنها یک تا دو سال خواهد بود . از آنجا که هزینه باتری سهم به سزایی در یک سیستم خورشیدی دارد (در حدود ۳۰ تا ۴۰ درصد هزینه کل سیستم ) انتخاب باتری مناسب از اهمیت بالایی برخوردار است .
باتری مناسب برای سیستم های خورشیدی
از بین باتری های سرب اسید خشک دو نوع باتری برای سیستم های خورشیدی مناسب میباشند.
۱- باتری سرب اسید خشک از نوع AGM که مخصوص سیستم خورشیدی طراحی شده باشد. این نوع باتری تنها از روی کاتالوگ و مدل نوشته شده بر روی بدنه آن قابل تفکیک است. از نظر ظاهری تفاوتی بین باتری مخصوص خورشیدی و UPS وجود ندارد و تنها از روی کاتالوگ آن قابل تفکیک میباشد. در صورتی که در کاتالوگ باتری هیچ نموداری در مورد طول عمر آن ذکر نشده باشد این باتری از نوع UPS میباشد.
۲-باتری سرب اسید خشک از نوع GEL .
باتری های GEL نسبت به AGM تحمل دمایی بالاتری دارند به دین معنی که در شرایط محیطی گرم طول عمر بالاتری نسبت به باتری AGM دارند . همچنین باتری های GEL تعداد سیکل شارژ دشارژ بیشتری نسبت به باتری های AGM در شرایط یکسان دارند . در زیر نمودار طول عمر یک باتری GEL آورده شده است.
شکل ۳ – نمودار طول عمر باتری GEL
همان طور که مشاهده می شود در سطح دشارژ ۴۰ درصد، عمر باتری برابر ۱۶۳۰ سیکل میباشد.
Permanent link to this article: http://peg-co.com/home/%d8%a8%d8%a7%d8%aa%d8%b1%db%8c%d9%87%d8%a7%db%8c-%d8%b3%db%8c%d8%b3%d8%aa%d9%85-%d8%a8%d8%b1%d9%82-%d8%ae%d9%88%d8%b1%d8%b4%db%8c%d8%af%db%8c/
√ چند روش برای اندازه گیری مقاومت اتصال زمین وجود دارد؟
√ روش صحیح اندازه گیری مقاومت اتصال زمین در زمان وصل بودن به شبکه برق چگونه می باشد؟
√ در مکان های که دسترسی به خاک، جهت نصب میله اندازه گیری وجود ندارد، چگونه مقدار مقاومت اتصال زمین را اندازه گیری کنیم؟
در حالت ایده آل مقاومت زمین صفر است. اما آیا این مقدار، استانداردی است که توسط تمامی سازمان ها به رسمیت شناخته شود؟
NFPA و IEEE مقدار مقاومت اتصال زمین را کمتر از ۵ اهم توصیه می کنند.
هدف از ایجاد اتصال زمین رسیدن به کمترین مقدار مقاومت است که ممکن است هزینه هایی را از لحاظ اقتصادی و فیزیکی داشته باشد.
عمق الکترود زمین:
یکی از راه های بسیار موثر کاهش مقاومت، نصب الکترود زمین در عمق بیشتری از زمین می باشد.
همانطور که می دانید، مرغوبیت زمین قابل پیش بینی نخواهد بود، اما با دو برابر شدن طول الکترود زمین می توان سطح مقاومت را ۴۰٪ کاهش داد.
قطر الکترود زمین:
افزایش قطر الکترود زمین اثر بسیار کمی در کاهش مقاومت دارد.
به عنوان مثال، شما می توانید قطر الکترود زمین دو برابر کنید، اما مقاومت تنها ۱۰% کاهش می یابد.
تعداد الکترودهای زمین:
راه دیگر برای کاهش مقاومت زمین استفاده از تعداد بیشتری الکترود زمین است.
در این طرح، تعدادی الکترود به زمین کوبیده می شود در حالی که با هم متصل و موازی هستند.
برای موثر بودن الکترودهای اضافی، فاصله میله های اضافی تقریباً برابر با عمق الکترود نصب شده در زمین باید باشد.
در صورت عدم رعایت فاصله مناسب الکترود های زمین، حوزه نفوذ یکدیگر را قطع خواهند کرد و مقاومت زمین افزایش می باشد.
برای درک بیشتر این موضوع می توانید به جدول زیر رجوع کنید.
نحوه قرائت جدول به این صورت می باشد که ابتدا نوع الکترود زمین (میله زمین یا تسمه) و نوع خاک را مشخص کنید.
برای مثال، در حالت اجرای اتصال زمین با میله ای به عمق ۳ متر در نوع خاک ماسه مرطوب، مقاومت اتصال زمین برابر با ۶۶ اهم خواهد بود.
طراحی سیستم زمین:
سیستم های اتصال زمین پایه ساده از یک الکترود تک محور به داخل زمین تشکیل شده است.
استفاده از یک الکترود زمین رایج ترین شکل از اتصال زمین است.
انواع طراحی سیستم زمین شامل تک میله، میله های متعدد زمین، مش و صفحات زمین می باشد.
این سیستم ها به طور معمول در پست های تولید برق، دفاتر مرکزی، و سایت های برج برق نصب شده است.
شبکه های مش به طور چشمگیری میزان تماس با زمین را افزایش می دهند، در نتیجه مقاومت کاهش می یابد.
روش های اندازه گیری اتصال زمین:
همانطور که می بینید چهار میله در یک خط مستقیم قرار گرفته است.
فاصله بین میله های اندازه گیری حداقل ۳ برابر عمق میله می باشد.
مقاومت درونی زمین از طریق قانون اهم محاسبه می شود.
با توجه به وجود مواد فلزی در سفره های زیر زمینی احتمال ایجاد خطا در اندازه گیری وجود دارد.
برای بدست آوردن مقاومت دقیق چندین بار عمق و فاصله الکترود را جا به جا کنید.
– مقاومت خاک Soil resistance(استفاده از ۴ میله تست )
– افت ولتاژ Fall-of-Potential (استفاده از ۲ میله تست)
– آزمایش انتخابی Selective measurement (استفاده از ۱ کلمپ و ۲ میله تست)
– Stake less (استفاده از ۲ کلمپ)
چگونگی اندازه گیری مقاومت خاک Soil resistance: (استفاده از ۴ میله تست)
همانطور که می بینید چهار میله در یک خط مستقیم قرار گرفته است.
فاصله بین میله های اندازه گیری حداقل ۳ برابر عمق میله می باشد.
مقاومت درونی زمین از طریق قانون اهم محاسبه می شود.
با توجه به وجود مواد فلزی در سفره های زیر زمینی احتمال ایجاد خطا در اندازه گیری وجود دارد.
برای بدست آوردن مقاومت دقیق چندین بار عمق و فاصله الکترود را جا به جا کنید.
میله های تست در کجا قرار می گیرند:
برای آزمایش دقیق و اطمینان از صحت نتایج نباید میله های تست زمین، حوزه های نفوذ یکدیگر را قطع کند.
با تغییر موقعیت میله تست نزدیک تر به الکترود زمین به اندازه ۱ متر (۳ فوت) در هر دو جهت و یک اندازه گیری تازه انجام دهید.
در صورتی که تغییر قابل توجهی در خواندن یعنی حدود (۳۰٪) مشاهده شد، نیاز به افزایش فاصله برای میله تست نزدیک (Inner stake) و میله تست دور (Outer stake) است، تا زمانی که مقادیر اندازه گیری روی موقیعتی نسبتاً ثابت بماند.
جدول زیر مقادیر استاندارد برای فصله میله های تست را نشان می دهد.
اندازه گیری انتخابی Selective measurement (استفاده از ۱ کلمپ و ۲ میله تست)
تست انتخابی بسیار شبیه به تست افت ولتاژ است.
روش اندازه گیری همان است، اما دلیل استفاده از این روش، اندازه گیری الکترود زمین بدون نیاز به قطع آن از شبکه برق می باشد.
همان طور که با آزمون افت ولتاژ، دو میله تست در خاک در یک خط مستقیم با الکترود زمین قرار می گیرند، در این روش هم به همان صورت خواهد بود و به طور معمول، فاصله ۲۰ متر (۶۵ فوت) کافی است.
در عوض، یک کلمپ هم در اطراف الکترود زمین، که حذف اثر مقاومتهای موازی در یک سیستم زمین را انجام می دهد قرار می گیرد. بنابراین تنها الکترود زمین مورد نظر اندازه گیری می شود.
برای محاسبه مقاومت کل سیستم ابتدا مقاومت هر الکترود اندازه گیری کنید، بعد می توانید مقاومت کل سیستم را محاسبه کنید.
تست مقاومت الکترود برای برج های انتقال ولتاژ بالا و یا سیم استاتیک، مستلزم آن است که این سیم از شبکه جدا شود.
روش اندازه گیری Stake less : (استفاده از ۲ کلمپ (
کاربرد این روش در داخل ساختمان ها، روی دکل های برق و یا در هر نقطه که شما دسترسی به خاک ندارید می باشد.
در این روش اندازه گیری، دو کلمپ در اطراف میله زمین یا کابل متصل به زمین قرار داده می شود و هر یک از آنها را به دستگاه اندازه گیر متصل می شود.
کلمپ اول ولتاژ و کلمپ دوم جریان را اندازه گیری می کند و دستگاه اندازه گیر ارت به طور خودکار مقاومت حلقه زمین برای الکترود زمین را محاسبه می کند.
توجه داشته باشید که فاصله بین دو کلمپ حداقل باید ۱۰ سانتی متر باشد.
مقاومت زمین دو قطب
برای انجام این آزمایش، تکنسین باید دسترسی خوب به زمین شناخته شده مانند تمام لوله، فلز، آب داشته باشد.
لوله ی آب می بایستی به اندازه ی کافی بلند و جنس آن در سرتاسر طول لوله از فلز باشد و همچنین فاقد هر گونه اتصال یا فلنج عایق باشد.
منبع: ekahroba
Permanent link to this article: http://peg-co.com/home/%d8%a7%d8%b1%d8%aa%d8%b1%d9%88%d8%b4%d9%87%d8%a7%db%8c-%d8%aa%d8%b3%d8%aa/
معمولا اینها تنها شاخصه هایی هستند که ما از آذرخش (صاعقه) می شناسیم.
نامهایی که ساکنان مناطق مختلف روی این پدیده گذاشته اند نیز اغلب بر گرفته از همین دو ویژگی آذرخش (صاعقه) است .
شیرازی ها می گویند ” غّره تراق “، تهرانی ها “رعد و برق ” ، افغانی ها “تانا ” و اروپاییان ” تندر” صدایش می کنند.
وقتی بار الکتریکی انباشته شده در ابرها تخلیه شده و به صورت یک قوس الکتریکی به زمین برخورد کند ؛ آذرخش (صاعقه) اتفاق می افتد.
در آسمان و بین خود ابرها نیز قوس های الکتریکی ایجاد می شود.
اما این نوع از آذرخش (صاعقه) بیشتر مورد توجه صنایع و ورزشها هوایی است و در کوهنوردی اهمیت خاصی ندارد.
◄ آذرخش (صاعقه) چگونه رخ می دهد؟
هنگام توفان یا حرکت بادهای بزرگ ، بار الکتریکی زیادی در ابرها ذخیره می شود و به اصطلاح ابرها باردار می شوند.
بدین ترتیب ابر تبدیل به یک منبع انرژی بسیار عظیم می شود که بر فراز آسمان در حرکت است.
این ذخیره انرژی آنقدر ادامه پیدا می کند تا ابر از انرژی الکتریکی اشباع شده و در اولین فرصت ممکن ، انرژی خود را تخلیه می کند.
معمولا بهترین محل برای این تخلیه زمین است زیرا زمین آنقدر بزرگ است که هرگز از الکتریسیته اشباع نمی شود.
بنابراین ابر ابتدا هوای اطراف خود را با ” یونیزه ” کردن مستعد عبور جریان برق کرده ، سپس انرژی خود را از میان هوای یونیزه شده عبور داده و در زمین تخلیه می کند.
اما مقدار انرژی تخلیه شده ، سرعت تخلیه و اثرات آن چقدر است؟
آذرخش (صاعقه) یکی از قدرتمندترین ، خطرناکترین و عجیب ترین پدیده های طبیعی است.
پدیده ای با میلیاردها ” وات ” انرژی و اثراتی متعدد و باورنکردنی مانند تولید هزاران درجه حرارت ، تولید گازهای مسموم ، ایجاد امواج نیرومند و…
◄ آذرخش (صاعقه) چه مشخصاتی دارد ؟
آذرخش (صاعقه) ویژگی های منحصر به فردی دارد که آنها را در هیچ رخداد طبیعی دیگری نمی توان یافت.
ویژگی هایی که عمدتا از الکتریسیته خاص آذرخش (صاعقه) نشات می گیرند.
مهمترین این ویژگیها عبارتند از:
ولتاژ آذرخش (صاعقه) ،
جریان ،
قدرت ،
سرعت و دفعات تکرار آذرخش (صاعقه)
ولتاژ آذرخش (صاعقه):
ولتاژ آذرخش (صاعقه) معمولا بین ۱۰ تا ۲۰ میلیون ولت در نوسان است .
این ولتاژ بعضا تا ۱۰۰٫۰۰۰٫۰۰۰ ولت هم افزایش پیدا می کند.
بزرگی این رقم را وقتی بهتر درک می کنید که آن را با برق شهر ( ۲۲۰ ولت ) مقایسه کنید.
به عبارت دیگر ولتاژ آذرخش (صاعقه) آنقدر زیاد است که می تواند بر مقاوت بسیار زیاد ” هوا ” در برابر عبور جریان برق ، غلبه کرده و از آن بگذرد !
جریان آذرخش (اعقه):
این جریان در حدود ۱۰٫۰۰۰ آمپر شدت دارد.
اما این مقدار همیشگی نیست و گاه تا ۲۰۰ هزار آمپر هم می رسد ( کنتور منزل شما حداکثر ۲۵ آمپر را از خود عبور می دهد. )
قدرت آذرخش (صاعقه):
با توجه به مطالب بالا می توان نتیجه گرفت که آذرخش (صاعقه) به طور معمول حدود ۱۰۰ میلیارد وات(!) انرژی تولید می کند و می تواند این مقدار را تا ۱۶۰۰۰ میلیارد وات (!) نیز بالا ببرد.
نیرویی که در هیچ کجای دیگر یافت نمی شود.
سرعت آذرخش (صاعقه):
آذرخش (صاعقه) با تمام نیروی عظیمش تنها در یک لحظه خود را از ابرهای آسمانی به زمین می رساند.
اما زمان دقیق این لحظه چقدر است ؟
مشاهدات و محاسبات دقیق سازمان فضایی آمریکا ( ناسا ) نشان می دهد که تخلیه الکتریکی ابرها معمولا در مدت زمانی کمتر از چند صدم تا چند هزارم ثانیه رخ می دهند.
آذرخش (صاعقه) گاه می تواند تا ۴۰ هزار کیلومتر در ثانیه سرعت بگیرد !
یعنی می تواند در یک ثانیه ۲۰ بار مسیر رفت و برگشت تهران – مشهد را طی کند.
دفعات تکرار آذرخش (صاعقه) در یک محدوده مشخص:
وقتی در منطقه ای آذرخش (صاعقه) روی می دهد ، این احتمال هست که آذرخش (صاعقه) چندین بار دیگر نیز به آن حوالی برخورد کند اما نمی توان تعداد دقیق آن را تعیین کرد.
با این وجود می توان گفت در مناطق کویری و کوهستانهای مرتفع ، احتمال برخورد پی در پی آذرخش (صاعقه) بیش از دیگر مناطق است.
همچنین برخی از نقاط کره زمین ، آذرخش (صاعقه) خیز تر از جاهای دیگر هستند.
امروزه ماهواره های هواشناسی با عکس برداری های دقیق و مداوم از تمام کره زمین ، دفعات بروز آذرخش (صاعقه) را در نواحی مختلف شمارش می کنند.
این شمارش نشان می دهد که مناطق قطبی با میانگین ۳ بار آذرخش (صاعقه) در ساعت ، کمترین و رشته کوه آلپ با ۱۰۰۰ صاعقه در ساعت ، بیشترین آمار بروز آذرخش (صاعقه) را دارد.
مناطق هیمالیایی هم از جمله سرزمین های آذرخش (صاعقه) خیز جهان محسوب می شوند.
همچنین کوههای “البرز” در ایران و کوههای “هندوکش” در افغانستان نیز از مناطق پر آذرخش (صاعقه) جهان هستند.
از دیگر ویژگی آذرخش (صاعقه) ، زاینده بودن آن است.
به این معنی که آذرخش (صاعقه) می تواند نور ، صدا ، حرارت و… تولید کند و همه اینها تاثیرات چشم گیری بر محیط اطراف خود دارند.
◄ آذرخش (صاعقه) به غیر از نور و صدا چه چیزهای دیگری تولید می کند ؟
آذرخش (صاعقه) علاوه بر پیامدهای مشهودی چون نور و صدا ، بسیاری تولیدات دیگر نیز دارد که برخی از آنها خطرناک و بعضی دیگر تنها پدیدههایی جالب توجه و عجیب اند.
از جمله تولیدات آذرخش (صاعقه) می توان ؛ حرارت ، نور ، صدا ، موج ، گاز ، برق زمینی ( ولتاژ گام ) ، خلاء و… را نام برد.
◄ آذرخش (صاعقه) چگونه و چه مقدار حرارت تولید می کند؟
عبور جریان برق از هر جسمی حرارت تولید می کند ، حال هرچه مقدار جریان برق و مقاومت آن جسم در برابر عبور جریان برق بیشتر باشد ، حرارت تولید شده هم بیشتر است.
آذرخش (صاعقه) نیز هنگام شکافتن هوا و پس از آن ، هنگام برخورد با زمین حرارت تولید می کند که با توجه به جریان هزاران آمپری آذرخش (صاعقه) ، مقدار این گرما بسیار زیاد است ؛
آذرخش (صاعقه) در زمان برخورد با زمین ۲۰۰٫۰۰۰ درجه سانتی گراد گرما تولید می کند.
این مقدار حرارت می تواند یک آجر نسوز را ذوب کند !
البته این رقم همیشه یکسان نیست و با توجه به جنس خاک ، میزان رطوبت آن و سایر عواملی که مقاومت زمین را در برابر جریان برق ، کم یا زیاد می کند متفاوت است.
در نظر داشته باشید که زمین در برابر جریان عادی برق بسیار مقاوم و کاملا عایق (نارسانا) است.
تنها جریانهای فوق العاده زیادی مانند آذرخش (صاعقه) می توانند از زمین عبور کنند.
حرارت حاصل از آذرخش (صاعقه) می تواند انسانی را در یک لحظه به ذغال تبدیل کند.
یا مشتی از خاک را با ذوب کردن به سنگ تبدیل کند.
و یا درخت تنومندی را به آتش بکشد.
◄ آذرخش (صاعقه) چگونه و چه مقدار نور تولید می کند؟
همانطور که گفته شد صاعقه یک قوس الکتریکی یا به عبارت دیگر یک جرقه بسیار بزرگ است و با شکافتن ملکولهای هوا نور تولید می کند.
نوری که صاعقه تولید می کند از فاصله ۱۰۰ کیلومتری قابل رؤیت است.
این نور می تواند تا شعاع چند کیلومتری اطراف خود را روشن کرده و کسانی را که از نزدیک آن را ببینند به طور موقت یا دائم کور کند.
◄ صدای آذرخش (صاعقه)
صدا از پیامدهای همیشگی آذرخش (صاعقه) است.
این صدا بر اثر شکافته شدن هوا ایجاد می شود و در حقیقت صدای انفجار ناشی از برخورد صاعقه است.
صدای آذرخش (صاعقه) همیشه چند ثانیه پس از دیده شدن برق آن به گوش می رسد.
علت این مساله بیشر بودن سرعت نور به نسبت سرعت صوت است.
یعنی هر چند صدا و نور صاعقه همزمان تولید می شوند اما ما اول نور صاعقه ( برق ) را می بینیم ، بعد صدای آن ( رعد ) را می شنویم.
سرعت نور: ۳۶۰ هزار کیلومتر در ثانیه و سرعت صوت ۳۳۰ هزار کیلومتر در ثانیه است.
◄ موج ناشی از صدای آذرخش (صاعقه)
همانطور که گفته شد آذرخش (صاعقه) را می توان نوعی انفجار نیز محسوب کرد ، خصوصا وقتی به زمین برخورد می کند.
بنابراین آذرخش (صاعقه) هم موج انفجار تولید می کند ، موجی که گاه می تواند انسانی را به هوا پرتاب کند.
◄ آذرخش (صاعقه) ، گاز تولید می کند
شاید یکی از عجیب ترین پیامدهای آذرخش (صاعقه) ، تولید گاز باشد.
بیشتر تعجب می کنید وقتی که بدانید این گاز ” اوزون ” است.
همان گازی که با قرار گرفتن در لایه های بالایی جو ، سدی در برابر تشعشعات زیانبار کیهانی ایجاد می کند.
“اوزون” در حقیقت همان اکسیژن است ولی به جای ۲ اتم ، دارای ۳ اتم اکسیژن است.
مولکول اکسیژن به علت مشکلات پیوندی نمی تواند به راحتی به صورت ۳ اتمی در اید و به همین دلیل مقدار گاز اوزون در طبیعت بسیار محدود است اما صاعقه این کار را به زور و اجبار انجام می دهد.
اتم های اکسیژن را سه به سه به هم پیوند می زند و ” اوزون ” تولید میکند.
اوزون بر خلاف اکسیژن یک گاز سمی است و تنفس آن می تواند خطرناک باشد.
◄ برق زمینی (ولتاژ گام)
برق زمینی یا ” ولتاژ گام ” یکی دیگر از عواقب خطرناک آذرخش (صاعقه) است.
برق زمینی ، جریانی است که پس از وقوع صاعقه ، برای لحظاتی در زمین باقی می ماند تا جذب زمین شده یا تبدیل به گرما شود.
ولتاژ گام در زمین حرکت می کند اما مسیر حرکت مشخصی ندارد.
معمولا قسمت عمده برق زمینی در اعماق فرو می رود.
اما اگر سطح زمین مرطوب ، دارای بستر سنگی یا پوشید از خاک مناسب یا علفزار باشد ، ترجیح می دهد که روی سطح زمین و در جهات مختلف ، حرکت کند.
این پدیده را ولتاژ گام می نامند زیرا با وارد کردن برق از راه گامهای شخص ( پاهای او ) ، باعث برق گرفتگی او می شود.
ولتاژ گام تا شعاع چندین متر در اطراف محل اصابت آذرخش (صاعقه) پراکنده شده و اشخاصی که در مسیر حرکت او قرار گرفته باشند را دچار برق گرفتگی می کند.
اینکه ولتاژ گام دقیقا چقدر برد دارد قابل محاسبه نیست و به میزان رسانایی خاک آن محل ( موارد ذکر شده در بالا) بستگی دارد.
ولی به ندرت دیده شده برق زمینی بیشتر از ۱۰۰ متر در سطح زمین پیش برود.
ولتاژ گام مختص آذرخش (صاعقه) نیست و در حوادث صنعت برق مانند افتادن کابل های فشار قوی برق بر روی زمین نیز ایجاد می شود.
البته به طور حتم ولتاژ گام ناشی از صاعقه بسیار قوی تر است.
◄ آذرخش (صاعقه) چه خطراتی دارد و باعث چه آسیبهایی می شود؟
تا اینجا دانستید که آذرخش (صاعقه) دارای یک جریان قدرتمند برق است.
همچنین آذرخش (صاعقه) ، حرارت ، نور ، صدا ، موج ، گاز و برق زمینی تولی می کند.
باید بدانید که همه این تولیدات آذرخش (صاعقه) می توانند خطرناک و بعضا مرگ آفرین باشند.
ابتدا ببینیم این پدیده چه آسیبها و صدماتی را ایجاد می کند.
بعد از آن راههای مقابله با ص آذرخش (صاعقه) را خواهید خواند.
سپس چگونگی کمک رسانی به یک مصدوم صاعقه زده را می آموزید.
عمده صدماتی که به وسیله صاعقه ایجاد می شود عبارتند از:
سوختگی ،
مشکلات تنفسی ،
ایست قلبی ،
ضایعات چشمی ،
نا شنوایی ،
مشکلات مغزی ،
شوک ،
خونریزی داخلی ،
آسیب به دستگاه عصبی ،
شکستگی
و ضایعات استخوانی
صدمات ناشی از صاعقه را می توان به ۳ دسته کلی تقسیم کرد ؛
گروه اول :
صدمات ناشی از برخورد مستقیم آذرخش (صاعقه) با شخص
گروه دوم :
صدمات ناشی از ولتاژ گام
گروه سوم :
صدمات ناشی از عوارض جانبی آذرخش (صاعقه) ( مانند حرارت جانبی ، نور ، صدا ، موج و گاز )صدمات ناشی از برخورد مستقیم آذرخش (صاعقه) با شخص.
برخورد مستقیم آذرخش (صاعقه) با شخص ، خطرناک ترین حالت ممکن است.
خطر وقتی بیشتر می شود که آذرخش (صاعقه) از نزدیکی “قلب” یا از “سر” وارد بدن شود.
با اصابت آذرخش (صاعقه) به شخص ، ممکن است صدمات زیر در بدن وی ایجاد شود:
۱٫ ضربه مغزی:
کمتر پیش می اید که آذرخش (صاعقه) باعث ضربه مغزی شود.
معمولا این اتفاق زمانی می افتد که آذرخش (صاعقه) به “سر” مصدوم برخورد کند.
این نوع برخورد ، به ندرت روی می دهد اما در چنین حالتی احتمال مرگ بسیار زیاد است.
در این حالت احتمال اینکه مصدوم در همان ساعات اولیه بمیرد زیاد است.
البته در مواردی هم شدت عارضه کمتر بوده و به صدمات مغزی خفیف تری میانجامد.
هرچند این صدمات نیز می توانند بسیار جدی باشند و منجر به عواقبی چون فلج دائم و… شوند.
۲٫ ایست قلبی:
این اتفاقی است که برای بیشتر صاعقه زده ها رخ می دهد.
آذرخش (صاعقه) می تواند با عبور دادن جریان برق از قلب یا با وارد کردن ضربه و شوک قوی به آن ، باعث توقف تپش قلب شود.
۳٫ سوختگی:
تقریبا در تمام برخورد های مستقیم ، درصدی از سوختگی دیده می شود.
سوختگی ناشی از برخورد مستقیم صاعقه می تواند بسیار شدید و عمیق باشد یا بسیار خفیف و سطحی ؛ و این از عجایب آذرخش (صاعقه) است.
گاه پیش می اید که برخورد آذرخش (صاعقه) ، شخص را به تکه ای گوشت سوخته و سیاه رنگ تبدیل می کند و او را در دم می کشد.
اما درصد کمی از آذرخش (صاعقه) زده ها دچار چنین سرنوشتی می شوند.
در بیشتر موارد آذرخش (صاعقه) از قسمتی از بدن وارد و از قسمتی دیگر خارج می شود.
جریان صاعقه در طول مسیر عبور خود تمام بافتها را از درون می سوزاند.
در این میان هرچه اعضای سوخته شده مهمتر باشند خطر بیشتر است.
اما مواردی هم پیش می اید که آذرخش (صاعقه) به دلیل سرعت زیادش تنها از سطح بدن عبور می کند.
بنابر این جز یک سوختگی سطحی ، اثر دیگری از خود بر جای نمی گذارد .
۴٫ خونریزی داخلی:
عبور جریان قوی برق از بافتهای درونی بدن ، علت اصلی خونریزی داخلی ناشی از آذرخش (صاعقه) است.
می توان گفت شمار زیادی از آذرخش زده ها دچار این جراحت می شوند.
۵٫ شوک:
تمامی کسانی که صاعقه با آنها برخورد کرده دچار برق گرفتگی می شوند.
کمترین اثر برق گرفتگی با چنین ولتاژی یک شوک شدید است که در صورت معالجه نشدن منجر به بی هوشی ، کما و حتی مرگ می شود.
۶٫ آسیب به دستگاه عصبی:
از دیگر عوارض برق گرفتگی با ولتاژ بالا ، صدمه دیدن دستگاه عصبی است.
اگر این آسیب در نخاع باشد می تواند منجر به فلج کامل یا فلج اندام تحتانی شود.
و اگر اعصاب سایر نقاط بدن لطمه ببیند عوارض مختلفی منجمله بی حسی در اندامها را به دنبال خواهد داشت
۷٫ مشکلات تنفسی:
آسیب دیدن بصل النخاع که کنترل دستگاه تنفسی را بر عهده دارد ، ضایعه ای است که باعث برهم خوردن نظم تنفس و حتی خفگی می شود.
همچنین صدمه دیدن “ریه” می تواند باعث عفونت یا سایر مشکلات ریوی در اینده شود
۸٫ ضایعات در چشم و گوش:
حرارت و ضربه ناشی از آذرخش (صاعقه) می تواند باعث پاره شدن پرده صماخ گوش و لطمه خوردن مویرگها و مردمک چشم شود که اثر آن کری و کوری موقت یا دائم خواهد بود.
صدمات ناشی از ولتاژ گام:
صدمات ولتاژ گام به صدمات ناشی از برق گرفتگی شدید محدود می شود.
بیشتر عوارض فوق را می توان در لیست صدمات ولتاژ گام قرار داد .
اما ولتاژ گام قدرت کمتری دارد و دارای عوارضی چون نور و موج انفجار هم نیست بنابراین جراحات خفیف تری ایجاد می کند.
مثلا سوختگی های ناشی از ولتاژ گام با وجود عمقی و خطرناک بودن ، به سطح نمی رسد و ضربه مغزی نیز در زمره صدمات ولتاژ گام قرار نمی گیرد.
افت فشار و کرختی و بی حسی شدید دست و پا از دیگر عوارض ولتاژ گام است.
Permanent link to this article: http://peg-co.com/home/%d8%b5%d8%a7%d8%b9%d9%82%d9%87-%d8%a7%d8%b0%d8%b1%d8%ae%d8%b4/
۱- احداث نیروگاه حرارتی خورشیدی سهموی خطی شیراز به ظرفیت ۲۵۰ کیلووات تا مرحله تولید بخار و انجام تحقیقات در زمینه فناوری ساخت و تست قالب مربوط به آینه کلکتور نیروگاه شیراز، خمکاری شیشه و تولید آینه های سهمی، ایجاد پتانسیل علمی، فنی و تربیت کارشناسان ماهر برای طراحی و ساخت و راه اندازی نیروگاههای بزرگ خورشیدی در آینده و ساخت سیستم های کنترلی و نرم افزارهای کنترل کلکتورهای خورشیدی در نیروگاههای حرارتی خورشیدی در خصوص نیروگاه های حرارتی خورشیدی
شروع این پروژه در سال ۱۳۷۹ بوده و در سال ۱۳۸۷ نیز فاز بخار آن تکمیل شده است. نیروگاه خورشیدی شیراز از ۴۸ عدد کلکتور سهموی در ۸ ردیف ۶ تایی تشکیل شده است که در راستای شمال- جنوب نصب گردیده است. طول هر کلکتور ۲۵ متر و دهانه آن ۴/۳ متر میباشد بر روی هر کلکتور ۶ عدد لوله جاذب استوانه ای شکل با پوشش کرم سیاه یا سرمت میباشد که بوسیله شیشه های پیرکس پوشانده شده است. این لوله ها در طول خط کانونی کلکتور قرار میگیرد.کل مجموعه بر روی سازه های نگهدارنده نصب شده است و توسط سیستم های ردیابی با سیستم کنترلی خورشید را در طول روز تعقیب میکند.
انرژی حرارتی پرتو های خورشید توسط لوله های گیرنده جذب شده و به سیال انتقال حرارت که روغن میباشد منتقل میشود . سیال تا ۲۶۵ درجه سانتیگراد گرم میشود و سپس روغن داغ وارد مبدلهای حرارتی شده و پس از عبوراز مبدل، آب را به بخار سوپر هیت تبدیل میکند و بخار حاصل وارد ماشین بخار شده و توسط ژنراتور برق تولید میشود .نیروگاه خورشیدی شیراز شامل ۴۸ عدد کلکتور ، ۴۹۹۲ عدد آینه نصب شده بر روی کلکتور ها ، ۲۸۸ عدد لوله گیرنده میباشد.همچنین هر آینه تعداد ۴ عدد پایه سرامیکی و هر کلکتور ۴۱۶ عدد پایه سرامیکی دارد. مجموع تعداد پایه سرامیکی کل نیروگاه ۱۹۹۶۸ عدد می باشد .
از عمده دستاوردهای این پروژه می توان به موارد ذیل اشاره نمود:
تحقیق و پژوهش برای توسعه کاربرد انرژیهای نو و پاکیزه از جمله انرژی خورشیدی برای تولید بخار و تولید برق در مقیاس نیمه صنعتی
مشارکت دانشگاه و صنعت پیرامون اجرای یک پروژه ملی با استفاده از نیروها، امکانات و تواناییهای داخلی
انجام تحقیقات کاربردی و علمی با تکیه بر دانشجویان دوره‌های کارشناسی و کارشناسی ارشد
تولید فناوری جدید در بخشهای مختلف کلکتورهای سهموی خطی از نظر سخت افزاری و سیستمهای مدلسازی فرآیندی و بهینه سازی از طریق نرم افزار
۲- برقرسانی فتوولتائیک به روستاها (برقرسانی به ۳۵۸ خانوار روستایی) جمعاً به ظرفیت۳۸۶ کیلووات
طرح برقرسانی روستایی در سال ۱۳۸۵ ابتدا از استان قزوین آغاز و سپس دراستانهای گیلان ، زنجان ، بوشهر ، یزد و کردستان اجراءگردید .در این پروژه مجموعاً نصب ۵۸ سیستم فتوولتائیک جهت برق رسانی به روستاهای فاقد برق و به صورت پایلوت با موفقیت انجام شده است . تنوع توانهای ۷۰۰ وات و ۵/۱ کیلووات به جهت تست شرایط مختلف در سیستم های پایلوت ، تجربه های مفیدی را برای سازمان در بر داشته است که از جمله مهمترین آنها استفاده بهینه از این سیستمها میباشد بطوریکه مشاهده میگردد این سیستمها قابلیت استفاده در سراسر ایران را دارد ، چنانچه فرهنگ مدیریت بر مصرف و نگهداری این سیستمها وجود داشته باشد. در همین راستا پروژه برقرسانی به ۶۳۴ خانوار روستایی نیز در سال ۱۳۸۷ تعریف گردیده و تاکنون در دست اجرا می باشد.
از عمده دستاوردهای این پروژه می توان به موارد ذیل اشاره نمود:
برقراری عدالت اجتماعی و امکان استفاده از تسهیلات انرژی و یارانه های دولتی برای تمامی اقشار جامعه
تامین انرژی الکتریکی خانوارهای روستایی توسط سیستمهای فتوولتائیک
تأمین بخشی از نیاز روز افزون به مصرف انرژی الکتریکی در کشور
حفظ و صیانت از ذخایر سوخت فسیلی برای نسل های آینده
جلوگیری از اتلاف انرژی در شبکه های توزیع و فوق توزیع
ایجاد صنایع برق خورشیدی و صادرات خدمات مهندسی
۳- طراحی ،نصب و راه اندازی نیروگاه فتوولتائیک با ظرفیت اسمی ۹۷ کیلووات در منطقه سرکویر سمنان
این پروژه در سال ۱۳۷۳ آغاز و در سال ۱۳۷۴ توسط سازمان انرژی اتمی ایران به پایان رسید . و در سال ۱۳۸۳ بعد از مصوبه تجمیع به وزارت نیرو منتقل گردید. نیروگاه فتوولتائیک سمنان شامل: ۲ باب ساختمان ( هر کدام حدود ۹۰ متر مربع زیر بنا که یک دستگاه آن اداری و دستگاه دیگر سالن تولید نیروگاه می باشد)، یک ساختمان منبع آب به همراه چاه آبیاری کشاورزی، حدود ۴۵۰ پانل ۵۳ وات ژاپنی و ۱۵۵۰ پانل ایرانی۴۵ وات، ۲۲۰ عدد باطری ۲ ولت ۴۹۰ آمپر ساعت ، ۶ دستگاه اینورتر ایرانی و ۶ دستگاه اینورتر خارجی ساخت شرکت SMA آلمان. این نیروگاه از طریق تابلوی تولید اصلی نیروگاه و خط زمینی به یک دستگاه ترانس و خط هوایی ۲۰ کیلوولت متصل شده است. دستاورد اصلی این پروژه تأمین بخشی از نیاز انرژی الکتریکی کشور از طریق سیستم های PV و تزریق برق تولیدی این سیستم ها به شبکه می باشد.
۴- طراحی، نصب و راه اندازی نیروگاه فتوولتائیک با ظرفیت اسمی ۳۰ کیلووات متصل به شبکه در طالقان
سیستم فتولتائیک ۳۰ کیلووات متصل به شبکه در سایت طالقان در دامنه البرز جنوبی واقع می باشد. طول جغرافیایی محل نیروگاه ۵۰ درجه و ۳۴ دقیقه و عرض جغرافیایی ۳۶ درجه و ۱۱ دقیقه می باشد، ظرفیت نصب شده ۴۰ کیلووات و قابلیت افزایش تا ۱۰۰ کیلووات را دارا می باشد این نیروگاه در سال ۱۳۸۱ به بهره برداری رسیده و عمر مفید آن ۲۵ سال تخمین زده می شود. هدف از اجرای این پروژه تولید انرژی الکتریکی و تزریق آن به شبکه سراسری و تأمین بخشی از نیاز کشور می باشد
۵- طراحی ، نصب و راه اندازی نیروگاه فتوولتائیک با ظرفیت اسمی ۵ کیلووات در منطقه دربید یزد
این پروژه توسط سازمان انرژی اتمی ایران اجراء گردیده و در سال ۱۳۸۳ به وزارت نیرومنتقل گردیده است. این نیروگاه شامل: ۲ باب ساختمان( هر کدام حدود ۹۰ متر مربع که یک دستگاه آن اداری و دستگاه دیگر سالن تولید نیروگاه می باشد)، یک ساختمان منبع آب به همراه چاه آبیاری کشاورزی، حدود ۴۵۰ پانل ۵۳ وات ژاپنی و ۱۵۵۰ پانل ایرانی۴۵ وات، ۲۲۰ عدد باطری ۲ ولت ۴۹۰ آمپر ساعت ، ۶ دستگاه اینورتر ایرانی و ۶ دستگاه اینورتر خارجی ساخت شرکت SMA آلمان. این نیروگاه از طریق تابلوی تولید اصلی نیروگاه و خط زمینی به یک دستگاه ترانس و خط هوایی ۲۰ کیلوولت متصل شده است. این نیروگاه در ۱۲۰ کیلوومتری جنوب دامغان مجاور دو روستای حسینان و معلمان واقع شده است. ظرفیت نصب شده آن ۹۷ کیلووات می باشد و به منظور تزریق برق تولیدی به شبکه فشار ضعیف روستا برای جبران کاهش ولتاژ و توان شبکه و تأمین بخشی از نیاز انرژی الکتریکی کشور از طریق سیستم های PV . تزریق برق تولیدی این سیستم ها به شبکه احداث گردیده است.
۶- مطالعه و پژوهش برای تسلط بر فناوری طراحی و ساخت دیش استرلینگ خورشیدی(در حال انجام)
با توجه به محدودیت منابع فسیلی و افزایش تقاضا در بازار انرژی و نهایتاً ملاحظات زیست محیطی، بهره برداری از منابع تجدیدپذیر انرژی اجتناب ناپذیر است. نظر به موفقیت بسیار مناسب ایران در زمینه برخورداری از منابع انرژی خورشیدی، ضرورت استفاده از حداکثر پتانسیل این منبع پایان ناپذیر بر کسی پوشیده نیست. توسعه ساختارهای متمرکز کننده خورشیدی نقطه ای با موتور استرلینگ و تولید انرژی الکتریکی از انرژی خورشیدی برای تزریق به شبکه برق سراسری در همین راستا می باشد. ساختار کلی پروژه که در سال ۱۳۸۸ آغاز گردید شامل چهار فاز اصلی است :
بررسی و تحلیل نظری موتور استرلینگ موجود
انجام آزمایشات موتور استرلینگ و داده برداری
ارزیابی عملکرد موتور استرلینگ
بهینه سازی، مستند سازی و تهیه گزارش
از دستاوردهای اصلی این پروژه می توان به تدوین دانش فنی طراحی و ساخت موتور استرلینگ خورشیدی – فاز اول آزمایش داده برداری و آنالیز عملکرد موتور استرلینگ خورشیدی ۱۰ کیلووات اشاره نمود.
۷- انجام پتانسیل سنجی و تهیه اطلس خورشیدی کشور و زمینه سازی جهت تهیه نقشه های پتانسیل تابش خورشیدی ایران با سازمان فضایی آلمان (DLR)
پروژه زیر بنایی پتانسیل سنجی تابش خورشیدی ایران به منظور دستیابی به مقادیر انرژی دریافتی مناطق مختلف کشور (داده های تابش خورشید) و مکانیابی و تعیین ظرفیت نیروگاههای حرارتی خورشیدی و سایر سیستمهای خورشیدی تعریف گردیده است. در این پروژه ابتدا با استفاده از تصاویر ماهواره ای تابش کل کشور بدست می آید، سپس با حذف مناطقی از کشور مانند: شهر ها، جنگلها و مراتع، مناطق حفاظت شده و نظامی، دریا ها و دریاچه ها، مناطق کوهستانی و دارای شیب زیاد، و همچنین لحاظ نمودن اطلاعات تکمیلی مانند: منابع آب، خطوط فشار قوی، خطوط گاز و …، موقعیت و ظرفیت نیروگاه های خورشیدی کشور تعیین گردیده سپس طبقه بندی اقتصادی سایتها بر اساس تابش، مساحت زمین، آب مورد نیاز، فاصله از خطوط انتقال نیرو و سایر عوامل انجام خواهد شد.
۸- طراحی، ساخت و نصب انواع سیستمهای برق خورشیدی نظیر چراغهای خیابانی فتوولتائیک ، پمپ آب کش برای مصارف کشاورزی ، تجهیز یک منطقه مرزی، روشنایی تونل به کمک سیستمهای فتوولتائیک
این دسته از پروژه ها به منظور آگاهسازی و ترویج استفاده از سیستم های خورشیدی فتوولتائیک، نمایش کارکرد انواع سیستمهای خورشیدی، انجام آزمایش ، تست و آزمون نمونه های ساخته شده و مقایسه کارایی آنها، ایجاد توانمندی برای طراحی و ساخت سیستمی خورشیدی در کشور و همچنین توسعه تحقیقات کاربردی در خصوص سیستمهای خورشیدی در کشور اجرا و به بهره برداری رسیدند.
۹- مطالعه و ساخت اتصالات اهمیک برای سلولهای خورشیدی سیلیسیم لایه نازک
این پروژه در اواخر سال ۱۳۸۴ آغاز و در سال ۱۳۸۶ پایان یافت. با توجه به کاهش ضخامت سلول های خورشیدی روش های موجود فعلی اتصال هادی بر روی نیمه هادی امکانپذیر نخواهد بود. لذا با توجه به وجود خط تولید پنل خورشیدی در کشور، به منظور تدوین و کسب دانش فنی روش های جدید و با تکنولوژی بسیار بالای اتصال هادی به نیمه هادی پروژه تحقیقاتی مذکور تدوین و تصویب گردید تا به منظور بهینه سازی خط تولید کارخانجات داخلی از این روش استفاده شود. از دستاوردهای این پروژه می توان به کسب دانش فنی در اتصال هادی به سلول های خورشیدی با ضخامت ۲۲۰ تا ۲۵۰ میکرون اشاره نمود.
۱۰- طراحی، تدوین دانش فنی و ساخت اینورتر متصل به شبکه با توان ۵ کیلووات و همچنین اینورتر متصل به شبکه بدون ترانس با توان ۱,۵ کیلووات
در سال‌های اخیر بیش از ۸۰ درصد از سامانههای فتوولتاییک در دنیا به صورت متصل به شبکه نصب شده اند. هدف از طرح پیشنهادی، کسب دانش فنی و ساخت اینورتر سامانه فتوولتاییک پشتیبان، جهت افزایش قابلیت عملکردی سامانه های فتوولتاییک متصل به شبکه است که درحالت وصل شبکه نیرو انرژی فتوولتاییک را به آن تزریق کند و در حالت قطع شبکه بتواند بارهای حساس و دارای اولویت بالای مصرف کننده را تغذیه نماید. اهداف دیگر عبارتند از:
توجیه پذیرتر نمودن هزینه بالای بکارگیری انرژی فتوولتاییک
بررسی راههای امکان تامین انرژی الکتریکی مورد نیاز برای استفاده مصارف استراتژیک در مواقع قطعی برق
امکان بکارگیری بصورت سیستم تولیدپراکنده در زمان‌های پیک مصرف برق
۱۱- مطالعات شناخت، امکان سنجی فنی -اقتصادی کاربرد و طراحی سیستمهای هیبرید انرژیهای تجدید پذیر (باد-دیزل-فتوولتاییک- زیست توده و خورشیدی) در ایران
این پروژه در سال ۱۳۸۶ آغاز و در سال ۱۳۸۸ پایان یافت. از فعالیت های انجام شده در راستای این پروژه می توان به موارد ذیل اشاره نمود:
جمع آوری اطلاعات و تجربیات جهانی و استانداردهای بین المللی در طرح سامانه های هیبریدی تجدیدپذیر
انتخاب ۵ استان جهت انجام مطالعات پتانسیل انرژی های باد، خورشید و زیست توده
ارائه روش و الگوریتم انتخاب بهینه ترین طرح انتخاب سامانه هیبرید تجدیدپذیر با توجه به پتانسیل های موجود و سهم هر یک از منابع و پارامترهای اقتصادی
ارائه دسته بندی سامانه های هیبریدی در هریک از ۵ نقطه انتخاب شده به عنوان نمونه و مقایسه نتایج حاصل از الگوریتم پیشنهادی با نرم افزار محاسباتی سامانه های تجدیدپذیر هامر
۱۲- احداث پارک خورشیدی در سایت انرژیهای نو طالقان
این پروژه در سال ۱۳۸۳ آغاز و در سال ۱۳۸۸ به پایان رسید. با عنایت به اینکه این فناوری ها هنوز به بلوغ کامل نرسیده اند، فعالیت در خصوص تحقیقات کاربردی روی این سیستمها در نقاط مختلف دنیا بطور جدی دنبال می شود لذا با ورود ایران به عرصه استفاده از سیستمهای خورشیدی در بخش نیروگاهی و غیر نیروگاهی ، ایجاد مکانی متمرکز برای انجام فعالیتهای فوق ضروری به نظر می رسد قبل از ساخت هر سیستم بزرگی ، لازم است نمونه هائی از اجزاء اصلی از قبل ساخته شوند و پس از گذراندان مراحل تست و آزمون و رفع مشکلات احتمالی ، جهت ارائه به پیمانکاران و سازندگان آماده می گردد. از طرفی وجود محل متمرکز جهت نمایش کارکرد این سیستمها برای مسئولان محترم کشوری و ایجاد امکان بازدید دانشجویان ، دانش آموزان و سایر علاقمندان از این محلها و از طرف دیگر جهت ایجاد بستر مناسب برای پژوهشگران در راستای اجراء پروژه های تحقیقاتی مرتبط می تواند در توسعه بهره برداری از انرژی خورشیدی در کشور بسیار مؤثر باشد .
اهداف دستیابی به فناوری ساخت اجزاء سیستمهای خورشیدی به شرح ذیل میباشد .
بهبود ارتقاء تکنولوژیهای موجود از طریق بهینه سازی و طراحی اجزاء
نمایش کارکرد انواع سیستمهای خورشیدی در یک مکان
برآورد عملی قیمت تمام شده ساخت اجزاء و تلاش در جهت کاهش هزینه های تجاری
انجام آزمایش ، تست و آزمون نمونه های ساخته شده و مقایسه کارایی آنها
ایجاد توانمندی برای طراحی و ساخت سیستمی خورشیدی در کشور
توسعه تحقیقات کاربردی در خصوص سیستمهای خورشیدی
این مجموعه از بخشهای مختلفی تشکیل شده است که عبارتند از:
کلکتور خورشیدی فرنل، کلکتور سهموی خطی، دیش سهموی، هلیوستات خورشیدی، خشک کن خورشیدی، آبگرمکن لوله گرمایی، اجاق خورشیدی، اتاق کنترل و مانیتورینگ و نرم افزارهای کنترلی
۱۳- طراحی مفهومی نیروگاه هیبریدی خورشیدی شیراز به منظور افزایش ظرفیت ۵۰۰ کیلووات با بهره گیری از کلکتورهای پیشرفته سهموی خطی (در حال انجام)
این پروژه به منظور طراحی مفهومی و تفصیلی یک کلکتور سهموی خطی پیشرفته مورد استفاده در نیروگاههای خورشیدی جهان، بکارگیری و الحاق این کلکتور به مزرعه کلکتورهای نیروگاه خورشیدی شیراز و طراحی مفهومی و تفصیلی توسعه نیروگاه هیبرید خورشیدی شیراز به ظرفیت ۵۰۰ کیلووات، بررسی و ارزیابیهای فنی و اقتصادی مربوط به ساخت کلکتور و توسعه ظرفیت نیروگاه هیبرید خورشیدی شیراز ، تهیه مدارک فنی ساخت واجرای کلکتور پیشرفته و توسعه ظرفیت نیروگاه حاصل اجرای این پروژه تحقیقاتی، تهیه مدارک فنی و آمادگی جهت برگزاری مناقصه و انتخاب پیمانکار ساخت، نصب و اجرای توسعه نیروگاه هیبرید خورشیدی شیراز تعریف شده است. لذا اجرای پروژه جهت توسعه و بروزرسانی تکنولوژی ساخت کلکتورها در کشور جهت بسترسازی و تبادل دانش فنی با سایر کشورهای فعال در این زمینه و توسعه ظرفیت نیروگاه خورشیدی شیراز جهت فراهم نمودن زمینه به منظور هیبریدسازی نیروگاههای خورشیدی با نیروگاههای متداول ضروری می باشد.
۱۴-مطالعه انواع فن اوریهای آب شیرین کن خورشیدی
هدف از اجرای این پروژه تحقیقاتی که در سال ۱۳۸۷ آغاز گردید، بررسی و شناخت استانداردهای مربوط به آب آشامیدنی ، بررسی و شناخت انواع سیستمهای آب شیرین کن ها و بررسی استانداردهای مربوطه از دیدگاه فنی ، اقتصادی و زیست محیطی و بررسی و شناخت انواع آب شیرین کن های خورشیدی و معرفی انواع مناسب آن برای مناطق مختلف اقلیمی کشور میباشد. همچنین ارزیابی اقتصادی نیز در خصوص آب شیرین کن های انتخابی صورت خواهد گرفت.
۱۵-ارزیابی رفتار مصرف کنندگان سیستم های انرژی خورشیدی(آبگرمکن و اجاق) در منطقه جنگلی آرمرده
بررسی تجارب جهانی در زمینه استفاده از سیستم های آبگرمکن و اجاق خورشیدی، تحقیق و مکانیابی جهت انتخاب یک روستای مناسب در کشور، مطالعه وبررسی میزان تابش در منطقه انتخابی و تعیین عوامل موثر بر عملکرد سیستم های خورشیدی(آب گرمکن و اجاق خورشیدی)، بررسی الگوی مصرف انرژی ساکنان روستای انتخابی، راه اندازی و بهره برداری از سیستم های خورشیدی، تدوین دستورالعملهای استفاده از سیستم های خورشیدی و آموزش مصرف کنندگان، ایجاد مکانیزم مناسب جهت پردازش اطلاعات میدانی و جمع آوری اطلاعات از مصرف کنندگان و تحلیل نتایج و مقایسه آن با نتایج مورد انتظار، ارزیابی و تحلیل رفتار مصرف کنندگان از جمله فعالیتهایی است که در این پروژه انجام گردیده است.
۱۶- طراحی و ساخت دستگاه تبرید ۵ تن خورشیدی به روش دسیکنت جامد خورشیدی
انرژی خورشیدی بعنوان مهمترین منبع انرژی های تجدیدپذیر محسوب می شود . با توجه به اینکه ایران بر روی کمربند خورشیدی واقع گردیده و میزان متوسط انرژی دریافتی در سال حدود KWH/M۲ ۲۰۰۰ و تعداد ساعات آفتابی بیش از ۲۸۰۰ ساعت در سال می باشد ، این منبع قابلیت بسیار مناسبی جهت استفاده و رفع نیاز سرمایش و گرمایش ساختمانها را دارا می باشد .
سیستمهای دسیکنت خورشیدی با جذب رطوبت هوا در آب و هوای گرم و مرطوب می توانند بار نهان سرمایش را حذف کنند و در این صورت مصرف برق را در مقایسه با سیستمهای رایج به یک پنجم برسانند و همچنین به منظور صرفه جویی در سوختهای فسیلی می توان از انرژی خورشیدی در این دستگاهها بهره برد.
از اهداف این پروژه می توان به موارد ذیل اشاره نمود:
استفاده از انرژی خورشیدی در ایجاد سرما و صرفه جویی در مصرف برق و انرژی فسیلی
توسعه کاربرد انرژی خورشیدی در بخش ساختمان
کاهش انتشار آلاینده ها و حفظ محیط زیست
اشتغالزایی و توسعه صنعت در بخش ساختمان و انرژی خورشیدی
توانمندی های حاصله در کشور در حوزه انرژی خورشیدی:
با طراحی ، ساخت و اجرای نیروگاه خورشیدی سهموی خطی شیراز توسط نیروهای داخلی، پتانسیل بسیار مناسبی برای ساخت این دسته از نیروگاهها در کشور ایجاد گردیده است. ساخت و تست اجزای مختلف نیروگاه خورشیدی از قبیل سازه ها، آینه ها، سیستم کنترل و ابزار دقیق و بسیاری از بخشهای دیگر در داخل کشور انجام شده است و تنها لوله گیرنده از خارج از کشور وارد شده است که هم اکنون برنامه ریزی لازم برای تولید داخل نمودن آن در حال انجام است. با احداث این نیروگاه و تکمیل و بازنگری و بهسازی مراحل اجراء و تست بخشهای مختلف آن در طول دوره کارکرد پیش بینی می شود تولید انبوه قسمتهای مختلف نیروگاه گسترش یافته و انتقال دانش و ساخت و تولید برخی اجزاء خاص مانند لوله های گیرنده نیز ایجاد گردد. و این در حالی است که تمامی مراحل طراحی، نظارت و اجرا در داخل کشور انجام شده و ایران با انجام پروژه پایلوت مذکور به جمع معدودکشورهای صاحب فن آوری طراحی و احداث چنین نیروگاههایی در جهان پیوسته است.
از جمله فعالیت ها و سرمایه گذاری‌های انجام شده دیگر در حوزه خورشیدی، ایجاد امکانات در بخش ساخت و احداث کارخانه تولید ماژول های خورشیدی (پنل فتوولتائیک) در چند نقطه و ایجاد چنین ظرفیتی در کشور است.
پروژه های اجرا شده در زمینه سیستمهای فتوولتائیک در ایران عمدتاً با استفاده از محصولات کارخانجات مذکور شامل برق رسانی به روستاهای دورافتاده، تأمین انرژی الکتریکی مورد نیاز ایستگاه های مخابراتی، نصب پایه های روشنایی خورشیدی در پارکها و سایر مراکز عمومی و نصب و راه اندازی نیروگاههای متصل به شبکه بمنظور ایجاد زیرساخت ها بستر سازی در زمینه سیستم های فتوولتائیک در کشور و نیز اجرای چندین پروژه دیگر که بصورت پراکنده در سطح کشور اجرا گردیده و مورد استفاده قرار گرفته اند. در حال حاضر وزارت نیرو با سیاستگذاری انجام شده درصدد تشویق بخش خصوصی جهت تولید داخل نمودن تجهیزات جانبی لازم برای پنلهای فتوولتائیک از قبیل اینورتور، باتری و شارژ کنترل ویژه سیستمهای خورشیدی می باشد.
منبع: سانا(سازمان انرژی های نو ایران) -وزارت نیرو
Permanent link to this article: http://peg-co.com/home/%d8%a8%d8%b1%d9%82-%d8%ae%d9%88%d8%b1%d8%b4%db%8c%d8%af%db%8c-%d8%af%d8%b1-%d8%a7%db%8c%d8%b1%d8%a7%d9%86/
این موضوع فراتر از یک ایده یا پیشنهاد است بلکه در برخی کشور‌ها نظیر:
اسپانیا،
چین،
مراکش،
تولید انرژی از باد، با سیستمهای تولید برق با انرژی خورشیدی متصل شده اند و انرژی آنها در باتریهای لیتیوم یون و بیودیزل ها ذخیره میشود.
که هم در تولید مفید و هم در هزینه‌ی تولید بهینه شده‌اند.
محققان با ترکیب فناوری سلول خورشیدی سیلیکونی با ژنراتور تریبوالکتریک برای اولین بار توانستند انرژی موجود در نور خورشید و باد را به طور همزمان جذب و به برق تبدیل کنند.
با استفاده از این فناوری میتوان تحولی در صنایع تولید برق پاک ایجاد کرد .
همچنین نیاز سیری‌ناپذیر آسمان‌خراش‌ها به برق را کاهش داد.
محققان معتقدند که اهمیت این دستاورد با توجه به ضریب اتلاف بالای انرژی باد در شهرها و عدم امکان استفاده از توربین‌های بادی در محیط‌های شهری مشخص میشود.
به‌طوری که انرژی باد به علت بزرگی و آلودگی صوتی توربین‌های بادی در شهرهای بزرگ تلف میشود.
در این فناوری به جای استفاده از ساختار مکانیکی یا توربین، از انرژی برق مالشی ناشی از اصطکاک مولکول‌های هوا استفاده میشود.
هنگامی که مولکول‌های دو ماده متفاوت متناوبا به هم برخورد کرده و جدا میشوند، الکترون‌ها از یک سطح به سطح دیگر منتقل میشوند.
محققان چینی برای ساخت پنلهای خورشیدی هیبرید از سلولهای خورشیدی سیلکون با قطر ۱۲۰ میلیمتر و در پهنای ۲۲ میلیمتر استفاده کرده‌اند.
با استفاده از فناوری سلول خورشیدی دوگانه میتوان علاوه بر هشت میلی‌وات برق از خورشید حدود ۲۶ میلی وات انرژی از باد بدست آورد.
در صورت مقایسه توان تولیدی اهمیت این دستاورد بهتر مشخص میشود.
Permanent link to this article: http://peg-co.com/home/%d8%a8%d8%b1%d9%82-%d8%aa%d8%b1%da%a9%db%8c%d8%a8%db%8c-%d8%ae%d9%88%d8%b1%d8%b4%db%8c%d8%af%db%8c-%d8%a8%d8%a7%d8%af%db%8c/
بررسی هم بندی اصلی سازه بتنی و فلزی ساختمان در سیستم زمین
در چند سال اخیر سازمان نظام مهندسی اصفهان به منظور ارتقاء ایمنی در ساختمان ها ، ایجاد شبکه هم بندی اصلی در میلگرد های ساختمان های بتنی جهت سیستم زمین را مرسوم و مهندسین طراح و ناظر تاسیسات الکتریکی را ملزم به رعایت ان نموده است.در این رویه ، یک میلگرد اضافی با قطر حداقل ۸ میلیمتر در فوندانسیون و سقف ها به میلگرد های اصلی سازه بسته شده و سپس جوش داده می شود. شبکه ایجاد شده در فوندانسیون و سقف ها از طریق اتصال میلگرد هم بندی در ستون های منتخب، شبکه هم بندی سقف و ستون ها راکامل می کند.
روش مذکور بدلایل فنی ، اجرایی و اقتصادی با مخالفت برخی از کارفرمایان، مجریان و مهندسین طراح و ناظر مواجه شده است. عوامل مذکور سبب گردید که این موضوع مورد کنکاش و بررسی قرار گرفته و نتایج حاصل درقالب مقاله، به جامعه مهندسی تقدیم شود.امید است این گونه فعالیت ها منجر به گسترش بحث های کارشناسی شده و در نهایت منجر به بازنگری ضوابط درجهت بهبود کیفیت ارائه خدمات مهندسی شود.
امروزه مهندسین از منافع کشف آقای یوفر اگاهند. کل ساختمان بتن ارمه با وجود میله های فولادی در ساختما ن و یا پی ان با پوشش بتنی ، یک سیستم زمین الکتریکی با مقاومت بسیار کم ایجاد می کند. سیستم زمین یوفر بسیار ساده ، موثر ، ارزان و در ساختمان های جدید قابل اجرا است. از مزایای سیستم زمین یوفر استفاده از خواص بتن برا ی کاهش مقاومت زمین است. بتن رطوبت را به سرعت جذب کرده در صورتی که از دست دادن رطوبت ان بسیار آرام است.خواص مواد معدنی بتن (آهک و دیگر مواد) اصولا به طور طبیعی قلیایی و دارای PH بالا است. در نتیجه بتن با خاصیت قلیایی، به منزله منبع عرضه یون برای هدایت جریان الکتریکی عمل می کند. نفوذ شیرابه بتن به خاک اطراف بتن منجر به افزایش PH خاک در ان ناحیه شده و به تبع ان مقاومت زمین کاهش می یابد. افزایش حجم وسطح بتن مجاور خاک ، به کاهش مقاومت اتصال کمک کرده ودر مجموع هادی خوبی برای عبور جریان زمین و یا جریان ناشی ازصاعقه فراهم می شود. تکنیک یوفر در فوندانسیون، بتن ارمه ساختمان های بتنی، برج مخابراتی، فوندانسیون برج ها ی انتقال نیرو وتیرهای چراغ برق مورد استفاده قرار می گیرد، طرح اولیه یوفر اصلی استفاده از مس در بتن بود. با این حال، PH بالای بتن اغلب سبب ورقه شدن مس می شود. به همین دلیل، غالبا از فولاد به جای مس استفاده می شود. حداقل طول میلگرد مورد نیاز برای اجتناب از اسیب دیدن بتن به عوامل ذیل بستگی دارد.
نوع بتن ، ترکیبات ، دانسیته ، مقاومت الکتریکی ، pH و غیره
سطح مجاورت بتن با خاک
مقاومت خاک و ترکیبات اب های زیر زمینی درمحل
سطح مقطع و طول میلگرد ، سیم یا صفحه داخل بتن
مقدار جریان اذرخش
آقای یوفر ازمایش هایی با طول های مختلف هادی در بتن ترتیب داد. بر این اساس ، میلگرد پوشیده شده با بتن درمجاورت خاک طبق جدول زیر قادر به عبور جریان از بتن بوده ، بدون ان که منجر به اسیب آن شود.
Surge Current A/ Foot
Rebar Diameter In Inches
۳۴۰۰
۰.۳۷۵
۴۵۰۰
۰.۵۰۰
۵۵۰۰
۰.۶۲۵
۶۴۰۰
۰.۷۵۰
۸۱۵۰
۱.۰۰۰
در جدول فوق تنها میلگرد تعبیه شده در سمت لایه خارجی” بتن مجاور خاک” در نظر گرفته شده و میلگرد ها موجود در مرکز و بالای فوندانسیون در محاسبات لحاظ نشده است. استفاده از هادی زمین محصور در بتن در سال ۱۹۶۸ به استاندارد ملی برق ایالات متحده (NEC) اضافه شد. در سال ۱۹۷۸ ، NEC الزامات میلگرد مورد نیاز به عنوان یک الکترود زمین را مشخص نموده و از این نوع زمین به عنوان “Concrete Encased Electrode “CEE به جای Ufer Ground نام برد.
نحوه اتصال سیستم زمین:
استاندارد (NEC) در بخش ۲۵۰.۵۲ ۲ A ، ویرایش سال ۲۰۰۵ و بازنگری ۲۰۰۸ ، اسکلت فلزی یا بتن ارمه ساختمان را به عنوان یک الکترود زمین ساختمان در نظر گرفته است. به شرط ان که اسکلت یا ارماتور ها از طریق یکی از چهار روش زیر به زمین متصل شده باشند.
روش اول :
اطمینان حاصل شود که از یک عضو فلزی از سازه یا ارماتور ها ی آجدار بتنی ساختمان به طول ۱۰ فوت یا بیشتر با پوششی از بتن در تماس مستقیم با زمین است .
روش دوم :
اتصال اسکلت فلزی ساختمان به زمین از طریق ارماتور های جداگانه با پوشش بتن که در بخش ۲۵۰.۵۲ ۳ A ارائه شده و یا اتصال به شبکه زمین مطابق با بخش ۲۵۰.۵۲ ۴ A
روش سوم :
اتصال اسکلت فلزی ساختمان به یک یا چند الکترود میله ای، لوله یا صفحه، مطابق با الزامات مندرج دربخش ۲۵۰.۵۶ می باشد. طبق شکل اگر یک یا چند فولاد آرماتور ، با قطر ۰.۵ اینچ که در شناژ و یا فوندانسیون وجود دارد، قبل از بتن ریزی بایستی یک اتصال بین یکی از میلگرد های شناژ و یا فوندانسیون با یک الکترود دیگر انجام شود.
اتصال اسکلت فلزی ساختمان به یک یا چند الکترود میله ای
روش چهارم:
اتصال اسکلت فلزی ساختمان به دیگر روش های مصوب ایجاد اتصال زمین در استاندارد VDE 0141 و VDE 0100 نیز در انواع الکترود زمین ، از فوندانسیون ساختمان های بتنی تحت عنوان Foundation Earth Electrode نام می برد.
اندازه گیری میدانی:
به منظور بررسی میدانی و اعتبار سنجی موارد مذکور ، اندازه گیری مقاومت سازه بتن ارمه پروژه بهمن یک از پروژه های شرکت جهاد خانه سازی سپاهان واقع در اطشاران ، در پانزده طبقه و سطح زیر بنای ۱۷۵۰ مترمربع با استفاده از روش تزریق جریان طبق شکل انجام شد.
اندازه گیری مقاومت سازه بتن ارمه
در این اندازه گیری ، فوندانسیون به چاه ارت متصل نشده و یک سر منبع تغذیه به چاه ارت متصل شده است. نتایج اندازه گیری در جدول اورده شده است.
شماره ازمون
جریان (A)
ولتاژ (V)
مقاومت سازه (Ω)
۱
۱.۱۵
۰.۰۳۱
۰.۰۲۷
۲
۱.۲۸
۰.۰۳۵
۰.۰۲۷
۳
۱.۷۳
۰.۰۴۸
۰.۰۲۸
۴
۲.۰۵
۰.۰۵۷
۰.۰۲۸
۵
۲.۵
۰.۰۷
۰.۰۲۸
۶
۳
۰.۰۸۵
۰.۰۲۳
میانگین مقاومت سازه
۰.۰۲۷
همان گونه که انتظار می رفت مقاومت سازه بتنی نزدیک به ۰.۰۳ اهم بوده که نسبت به مقاومت زمین مجاز بسیار کمتر بوده و لذا می توان سازه بتن ارمه را بر اساس استاندارد های (NEC) در بخش ۲۵۰.۵۲ ۲ A و VDE 0141 و VDE 0100 یک الکترود زمین در نظر گرفت.
نتیجه گیری:
استفاده از سیستم زمین یوفر به تنهایی به عنوان الکترود زمین به جز در موارد خاص مرسوم نیست. با توجه به اهمیت “حفاظت برای حصول ایمنی” ، بر اساس استاندارد ملی کشور ها از جمله ایران در مبحث سیزدهم مقررات ملی ساختمان ، استفاده از الکترود زمین مستقل برای اتصال به هادی حفاظتی الزامی است. لذا موضوع مورد بحث این مقاله حذف الکترود زمین و جایگزینی ان با سیستم زمین یوفر نمی باشد. بلکه صرفا با توجه به مقاومت بسیار کم ساختمان بتن ارمه در استاندارد های مورد بررسی ، به نظر میرسد که بحث ” هم بندی به منظور هم ولتاژ کردن” بر اساس رویه مرسوم در “اجرای هم بندی اصلی در میلگرد ساختمان های بتنی” ضرورت ندارد. زیرا اجرای این روش به معنای ایجاد اتصال فلزی اضافی در طول الکترود زمین گسترده ( اسکلت بتن ارمه) می باشد که به لحاظ فنی توجیهی ندارد ، مضافا بر این که در استاندارد های مورد بررسی چنین رویه ای ارائه نشده و از نظراقتصادی نیز به لحاظ تحمیل هزینه غیر ضروری پذیرفته نمی باشد . لذا پیشنهاد می شود رویه مرسوم ملغی و صرفا به استناد مبحث ۱۳ مقررات ملی ساختمان ، پیوست ۱ به منظور رعایت حداکثر حصول اطمینان از ” هم بندی به منطور هم پتانیسل کردن ” بر اساس روش سوم مذکور ، بر اساس شکل زیر اجرا شود.
هم بندی به منطور هم پتانیسل کردن در سیستم زمین
در این روش سیم مسی با مقطع حداکثر ۲۵ میلیمترمربع ، به شبکه میلگرد هادی بیگانه در شناژ ، در دو نقطه از طریق کد ولد متصل شده و سر دیگر ان به ترمینال اصلی اتصال زمین وصل می شود.
Permanent link to this article: http://peg-co.com/home/%d8%b3%db%8c%d8%b3%d8%aa%d9%85-%d8%a7%d8%b1%d8%aa-%d9%85%d8%a8%d8%ad%d8%ab-%d9%87%d9%85%d8%a8%d9%86%d8%af%db%8c-%d8%b3%d8%a7%d8%b2%d9%87-%d9%87%d8%a7%db%8c-%d8%a7%d8%a8%d9%86%db%8c%d9%87/
در این روش فرض بر آن است که ابر باردار به شکل یک گوی بزرگ بوده و بار الکتریکی به صورت یکنواخت در حجم آن توزیع شده است.
این گوی می تواند با زمین و اشیاء روی آن برخورد کرده و تخلیه الکتریکی صورت گیرد.
حال بایستی سیستم را طوری طراحی نمود تا گوی با شیئ مورد حفاظت تماس نیابد.
این روش کلی ترین متد برای طراحی سیستم بوده و برای انواع صاعقه گیر قابل کاربرد است.
شکل ۲ زاویه حفاظتی در صاعقه گیر میله ای و سیمی
متناظر با هر کلاس حفاظتی شعاع گوی فرضی تغییر می کند. شکل ۴ روش طراحی سیستم را بر اساس تئوری گوی غلتان نشان می دهد. در جدول ۲ مقادیر شعاع گوی غلتان در کلاسهای مختلف حفاظتی درج شده است.
جدول ۲
شکل ۳ زاویه حفاظتی و ارتباط آن با کلاس حفاظتی و ارتفاع نصب
شکل ۴ روش طراحی پسیو مطابق با تئوری گوی غلتان
Permanent link to this article: http://peg-co.com/home/%d8%b5%d8%a7%d8%b9%d9%82%d9%87-%da%af%db%8c%d8%b1-%d9%88-%d9%81%d8%b1%d8%b6%db%8c%d9%87-%da%af%d9%88%db%8c-%d8%ba%d9%84%d8%aa%d8%a7%d9%86/
