مقدمه:

یکی از مشکلات برق شهر نوسانات شدید لحظه ای است.

این رخداد که دلایل گوناگونی از جمله صاعقه و القای کابل های ارتباطی دارد موجب صدمات جدی به وسایل الکتریکی می شود.

چه بسا زمانی که دستگاهی از جمله رایانه خاموش بوده و به دلیل این که دوشاخه آن به پریز متصل بوده صدمه دیده است.

زمانی که با دستگاه های الکترونیکی کاری ندارید و یا خاموش هستند دو شاخه آنها را از برق جدا کنید.

از مسائل دیگر میتوان به نویز های برق اشاره کرد که باعث هنگ کردن سیستم کامپیوتری شده و همه اطلاعات موجود در حافظه از بین برود.

دلایل نوسانات برق شهر:

افزایش سریع و ناگهانی ولتاژ ( Spike )  :

ولتاژهای مخرب سریع ، ناگهانی و گذرا با طول زمانی کوتاهی هستند که می توانند به نواحی مثبت و یا منفی شکل موج اصلی برق اضافه شوند.

صاعقه از مهم ترین عوامل تولید این نوسانات می باشد .

نویز (Noise) :

نویزها سیگنالهای ناخواسته ای هستند که غالباً از چند میلی ولت تا چند ولت دامنه داشته و بر روی سیگنال های اطلاعات سوار میشوند.

نویز سبب تخریب یا ایجاد اختلال در ارسال:

اطلاعات (Hang کردن کامپیوتر) ،

عملکرد نامطلوب دستگاههای حساس ،

خرابی هارددیسک و حتی صفحه نمایش و … می گردد .

افزایش ولتاژ لحظه ای (Surge) :

عبارت است از افزایش دامنه ولتاژ که برای مدت یک سیکل تا حدود یک دقیقه بروی خطوط انتقال به وجودمی آید .

علت عمده تولید آن علاوه بر رعد و برق خارج شدن بارهای الکتریکی بزرگ مانند الکترو موتورها از خطوط برق یا بروز نقص وخطا در تجهیزات تامین کننده برق منطقه ای می باشد .

افت ولتاژ لحظه ای ( Sag ) :

عبارت است از کاهش دامنه ولتاژ که برای مدت یک سیکل تا حدود یک دقیقه بروی خطوط انتقال به وجودمی آید .

این امر ناشی از شروع به کار کردن یک بار بزرگ با جریان بالا مانند دستگاههای تهویه یا موتورهای الکتریکی است.

اختلالات هارمونیکی  (Harmonic distortion):

هارمونیک یک موج اضافی بادامنه کوچک است که فرکانس آن مضربی از فرکانس موج اصلی  باشد .

هارمونیک ها عموماً توسط بارهای غیر خطی بوجود می آیند که از برق شهر جریان  هایی غیرخطی با دامنه بالا می کشند .

افت طولانی ولتاژ( Brownouts)  :

همانند Sag بوده با این تفاوت که طول مدت آن طولانی تر است .

افت ولتاژ طولانی ، اغلب به دلیل عدم توانایی تامین توان مورد نیاز ، توسط منبع اصلی تولید برق می باشد.

قطع برق شهر : ( Blackouts)

عبارت است از قطع کامل جریان برق که هنگام وقوع آن منبع نیروی برق کاملا از کار  می افتد.

نوسانات فرکانسی : (  Frequency variation)

به معنای تغییرات در فرکانس برق شهر یا منبع توان می باشد.

معمولاً این نوسانات در برق شهر ایجاد نمی شود.

این مورد که یکی از مشکلات منابع پشتیبانی مانند ژنراتورها می باشد می تواند در عملکرد دستگاههای حساس ایجاد مشکل نماید.

ناپایداری های سوئیچینگ ( Switching Transient ) :

این نوسانات اغلب بر اثرجریان راه اندازی ناشی از راه اندازی بارهای موتوری ایجاد میشود.

در دستگاههایی همانند کامپیوترها که با منابع تغذیه سوئیچینگ کار می کنند باعث ایجاد پیشامدهای غیر عادی یا نا منظم مانند افت ولتاژ لحظه ای و حتی ریست شدن  می شود .

صاعقه گیر اکتیو آذرخش:

صاعقه گیر فوق ساخت ایران میباشد و  در ۳ مدل :

– آذرخش۳۰ با شعاع پوشش ۹۰ متر

– آذرخش۴۵ با شعاع پوشش ۱۰۵ متر

–آذرخش۶۰ با شعاع پوشش ۱۲۰ متر

تولید میگردد.

صاعقه گیر های فوق از لحاظ کیفیت با نمونه های خارجی برابری می‌کنند و ازلحاظ قیمت بمراتب ارزان تر هستند.

صاعقه گیر های فوق از لحاظ قیمت در لیست صاعقه گیر ارزان قرار می‌گیرند.

این  صاعقه گیر با توجه به نوع  عملکرد (ESE)  از شعاع  پوشش حفاظتی وسیعی در مقابل اصابت صاعقه برخوردار است.

از ویژه گی های شاخص دیگر این صاعقه گیر ارزان قیمت که میتوان به آن نام برد قیمت مناسب آن در مقایسه با سایر محصولات مشابه خارجی است.

صاعقه گیر اکتیو ادرخش بر اساس معیارهای تعیین شده توسط استاندارد هایی مانند NFC و IEC طراحی و تولید گردیده است.

قیمت انواع صاعقه گیر الکترونیکی آذرخش:

لطفا جهت اطلاع از قیمت صاعقه گیرهای اکتیو آذرخش با ما تماس بگیرید.

صاعقه گیر ارزان

صاعقه گیر پسیو آذرخش

مشخصات صاعقه گیر پسیو آذرخش:

طراحی جدید در آرایش ساختار صاعقه گیر نسبت به نوع قدیمی فرانکلین به منظور سهولت در ایجاد دالان پیشرو بالا رونده و افزایش پوشش حفاظتی نسبت به سایر صاعقه گیرهای پسیو معمولی

ساخته شده از فولاد ضد زنگ(استنلس استیل)

دارای کلمپ اختصاصی دوقلو مخصوص سیم یا تسمه به صاعقه گیر

دارای مقاومت بسیار بالا درمقابل عوامل جوی مانند باد و باران و تابش مستقیم نور خورشید

دارای قیمتی پایین تر از مدل های مشابه خارجی

دارای قطر موثر ۳۲ میلیمتر جهت دفع پر قدرت ترین صاعقه ها(۲۰۰ کیلو آمپر به بالا)

سهولت در نصب و راه اندازی

ساختار صاعقه گیر مطابق با استاندارد IEC 62305

قابلیت نصب بر روی پایه های ۳ و ۵ متری تلسکوپی و انواع دکل های مهاری و خود ایستا

جهت تضمین اصالت کالا صاعقه گیر های پسیو آذرخش دارای شماره سریال ویژه و قابل استعلام از این شرکت میباشند.

صاعقه گیر ارزان

بر اساس تحقیقات صورت گرفته به طور متوسط در هر ثانیه بالغ بر پنجاه صاعقه به زمین اصابت  می کند.

برخورد این تعدادصاعقه خسارات جانی ومالی عدیده ای برجای می گذارد.

عمدتا حوادثی که توسط صاعقه پدید می آید به دو گروه تقسیم می شوند:

۱-حوادثی که به علت برخورد مستقیم صاعقه به وجود می آید.

۲-حوادثی که به سبب اثرات غیر مستقیم صاعقه حادث می شوند.

وقتی به یک سازه یا  ناحیه ای خاص صاعقه اصابت می کند می تواند سبب  خسارات قابل توجهی شود.

حفاظت در برابر این خطرات  توسط صاعقه گیر امکان پذیر است.

قبل از صاعقه بطور طبیعی محتوای الکتریکی اتمسفر به طور ناگهانی افزایش می یابد.

در صاعقه گیرهای اکتیو این تغییر به وسیله واحد جرقه زن احساس(sense) و کنترل می شود.

میدان الکتریکی موجود در هوای قبل از طوفان که حدود چندین هزار ولت بر متر (E= V/m) تخمین زده می شود توسط صاعقه گیر  جذب و در واحدهای جرقه زن ذخیره می شود.

در نهایت واحد جرقه زن با تخلیه بار الکتریکی خازنها بین الکترودهای فوقانی و الکترود مرکزی هوای اطراف را یونیزه می کنند.

یونیزه شدن هوای اطراف صاعقه گیر زمان عملکرد صاعقه گیر را تسریع می بخشد.

صاعقه گیر اکتیو خازنی آذرخش

دلیل نصب صاعقه گیر:

هدف اصلی از نصب یک صاعقه گیر حفاظت از سیستمها و افراد در برابر  انرژی مخرب صاعقه و ایجاد مسیر امن انتقال جریان عظیم صاعقه به زمین می باشد،

در یک سیستم صاعقه گیر رادهای هوایی صاعقه  Lightning rod وظیفه جذب صاعقه و هادیهای نزولی down codactor وظیفه انتقال  جریان را به سیستم ارتینگ  earthing system به عهده دارند.

اگرسیستم صاعقه گیر به درستی طراحی و نصب شود امنیت جانی افراد و ایمنی تجهیزات را به دنبال خواهد داشت.

ص ا ع ق ه گ ی ر    ا ر ز ا ن

انواع صاعقه گیر:

صاعقه گیر دارای دو نوع است

فعال(اکتیو)

و غیر فعال(پسیو)

نوع غیر فعال آن که همان میلۀ برق گیر یا میله مسی با نوک تیز است که معمولا بر روی دکل ها نصب می گردد

این نوع فقط توانایی محافظت از دکل و تجهیزات روی آن را دارد

همچنین شعاع پوششی آن بسیار کم  و در حد چند متر است

قیمت آن نیز  ارزان و نصب آن به راحتی صورت می پذیرد

اما صاعقه گیر فعال با ایجاد یون و پراکنده کردن آن در اطراف خود یک محافظ مغناطیسی بر روی مکان مورد نظر ایجاد میکند

هنگامی که رعد و برق با آن منطقه برخورد میکند ولتاژ را دریافت کرده و به زمین انتقال می دهد

قیمت آن هم چندین برابر میله ساده برق گیر است

با توجه به ارتفاع و شعاع تحت پوشش(چند ده متر) و همچنین زمان آغاز به کار(میکرو ثانیه) قیمت آن تغییر می کند

همچنین با توجه به مکان مورد نظر و پارامتر های درخواستی، محاسبات آن صورت پذیرفته و مطلوب ترین نوع  آن انتخاب میگردد

صاعقه گیر ارزان

صاعقه گیر اکتیو خازنی آذرخش

صاعقه گیر ارزان

صاعقه گیر پسیو آذرخش :

صاغقه گیر اذرخش علاوه بر اینکه دارای استاندارد بوده و سطح نسبتا وسیعی را پوشش میدهد نسبت به مدل های خارجی نیز از قیمت بسیار پایین تری برخوردار است.

صاعقه گیر پسیو  تولیدی این شرک با نام تجاری “آذرخش” با رعایت کلیه استاندارد های روز جهانی از پوشش حداکثری ساختمان در برابر اصابت صاعقه بر خوردار است.

صاعقه گیر پسیو آذرخش چنانچه در محل و ارتفاع مناسب ساختمان نصب گردد دارای بیشترین سطح پوشش میباشد.

صاعقه گیر آذرخش بر اساس استاندارد بین المللی IEC 62305-3 و همچنین استانداردهای BS6651، NFPA780 و DIN VDE 0185  طراحی و تولید گردیده است.

مشخصات صاعقه گیر پسیو آذرخش:

طراحی جدید در آرایش ساختار صاعقه گیر نسبت به نوع قدیمی فرانکلین به منظور سهولت در ایجاد دالان پیشرو بالا رونده و افزایش پوشش حفاظتی نسبت به سایر صاعقه گیرهای پسیو معمولی

ساخته شده از فولاد ضد زنگ(استنلس استیل)

دارای کلمپ اختصاصی دوقلو مخصوص سیم یا تسمه به صاعقه گیر

دارای مقاومت بسیار بالا درمقابل عوامل جوی مانند باد و باران و تابش مستقیم نور خورشید

دارای قیمتی پایین تر از مدل های مشابه خارجی

دارای قطر موثر ۳۲ میلیمتر جهت دفع پر قدرت ترین صاعقه ها(۲۰۰ کیلو آمپر به بالا)

سهولت در نصب و راه اندازی

ساختار صاعقه گیر مطابق با استاندارد IEC 62305

قابلیت نصب بر روی پایه های ۳ و ۵ متری تلسکوپی و انواع دکل های مهاری و خود ایستا

جهت تضمین اصالت کالا صاعقه گیر های پسیو آذرخش دارای شماره سریال ویژه و قابل استعلام از این شرکت میباشند.

صاعقه گیر ارزان

مقدمه:

یکی از مهم ترین سوالاتی که می توان پرسید این است که مقدار طلای موجود در قطعات الکترونیک چقدر است.

همیشه هم به این سوال ناقص جواب داده می شود.

در اصل وسایل الکترونیکی بصورت جامد در ولتاژ و جریان های پایین در نقطه های تماس به آسانی و سریع به فرسایش می رسند و زنگ می زنند.

به همین دلیل اجزای الکترونیکی از طلایی با ماندگاری بالا برخوردار هستند.

آلیاژهای طلا در تجهیزات الکترونی معینی بکار گرفته می شود.

این فلز بصورت آلیاژ همراه با پالادیوم در تجهیزاتی چون:

ترموکوپل ها،

تلفن های همراه،

جی_پی_اس،

تلویزیون،

ماشین حساب،

قطعات الکترونیکی هواپیما،

قطعات الکترونیکی رادار،

بدنه سفینه ها و دیگر منابع هوا فضا و … بکار می روند.

تقریبا می توان گفت که مقدار کمی از طلا در هر دستگاه الکترونیکی پیچیده وجود دارد.

استفاده و کاربرد طلا در الکترونیک

در واقع از طلا برای ساخت بعضی قطعات الکترونیکی که باید دارای مقاومت شیمیایی و حرارتی در هنگام ساخت داشته باشند ،استفاده می شود.

طلا هدایت کننده الکتریکی مقاوم در برابر اکسید شدن است که به همین دلیل از اهمیت بالایی برخوردار بوده و همچنین طلا به دلیل قابلیت رسانایی بالا و داشتن مقاومت در برابر زنگ زدن، می تواند جریان را به خوبی هدایت کند.

در حالی که فلزهای مس و نقره از طلا این کار را بهتر انجام می دهند، اما پس از گذشت مدت زمانی کوتاه، پایداری خود را نسبت به این مسئله از دست می دهند.

پس به همین خاطر است که طلا از اهمیت بالایی برخوردار است.

طلا در اتصالات،پست های تقویت کننده،لحیم کاری،سیم های ارتباطی و … نقش مهمی دارد.

در ادامه مطلب چند قطعه الکتریکی را نام برده ایم و میزان طلای موجود در این قطعات را هم مشخص کرده ایم.

رم های قدیمی۴ سوت

رم اس دی ۵ سوت

برد تلویزیون ناچیز و در حد ۱ سوت

سی پی یو پنتیوم ۳ ۱۵ سوت طلای ۲۴ عیار

سی پی یو سرامیکی ۲۰ تا ۴۵ سوت

سی پی یو ۷۷۵ ۵ تا ۷ سوت طلای ۲۴ عیار

سی پی یو پنتیوم ۱۵ سوت طلای ۲۴ عیار

هر ۱۰۰۰ سوت یک گرم می باشد.

مقدمه:

باس بار یا شینه یک رسانای فلزی که معمولا از جنس آلومنیوم یا مس می باشد که وظیفه انتقال انرژی به مراکز مصرف را بر عهده دارد.

شکل ظاهری آن به صورت شمش یا لوله می باشد.

 جهت انتقال جریان هایی پایین از شینه های تکی و دوبل استفاده می شود ولی برای انتقال جریان های بالا از شینه های گرد یا لوله ای استفاده می شود.

در هر نیروگاه یا پست:

ژنراتورها،

یو پی اس ها،

ترانسفورمرها،

سیم‌ها و کابل‌های با سطح ولتاژ برابر و هم فاز،

بوسیله یک رسانا به نام باس بار- BUSBAR – به یک دیگر متصل می‌گردند.

در باس بار، انرژی ژنراتور یا ترانسفورمر‌ها بهم پیوسته و به بخش‌های بعدی انتقال می‌یابد.

به عبارت دیگر باس بار ابزار جمع آوری، انتقال و توزیع انرژی الکتریکی است که سابقه استفاده از آن به سابقه پیدایش نیروگاه بر می‌گردد.

و از همان بدو ظهور تقریباً شکل امروزی خود را حفظ کرده و تنها در فن آوری تولید و جنس آن تغییرات و پیشرفت هایی حاصل شده است.

باس بار‌ها اشکال گوناگونی دارند، نوع تخت و مسطح آن در ولتاژهای پائین بکار می‌رود و بیشتر به شینه مشهور است.

نوع رشته‌ای آن که در حقیقت هادی است مرکب از چند رشته سیم و باس بار لوله ایی که عمده‌ترین کاربرد آن‌ها در مراکز تولید و تبدیل انرژی الکتریکی است.

این دسته از باس بار‌ها را معمولاً از جنس مس یا آلومینیوم و آلیاژهای آن تولید می‌کنند.

به دلایل متعدد از جمله:

تشعشعات حرارتی و تبادل حرارتی بهتر آلومینیوم نسبت به مس،

ایجاد خاکستر کمتر در موقع جرقه زدن و سوختن آلومینیوم،

واکنش بیشتر مس با گوگرد موجود در هوای آزاد،

آلومینیوم از مس کاربرد بیشتری در باس بار پیدا می‌کند.

پر مصرف‌ترین آلیاژ برای ساخت باس بارهای لوله ای، آلیاژ ۶۱۰۱ ( آلومینیوم – Aluminum association) با انجام عملیات حرارتی T۶ است.

این عملیات حرارتی هنگامی بکار برده می‌شود که استحکام مکانیکی زیاد و هدایت الکتریکی مناسبی مورد نظر باشد.

و مفهوم آن این است که ابتدا بر روی محصول عملیات حرارتی انحلال و سپس پیر سازی مصنوعی (Artificial aging) صورت گرفته است.

آلیاژ ۶۱۰۱ از مقاومت به خوردگی بالایی برخوردار است و قابلیت جوشکاری و لحیم کاری مناسبی دارد.

قابلیت ماشین کاری این آلیاژ متوسط است.

مقدمه:

ضریب توان در یک سیستم الکتریکی AC بمعنی نسبت توان واقعی به توان ظاهری میباشد.

مقدار عددی ضریب توان الکتریکی بین ۰ تا ۱ است.

توان واقعی در واقع توانایی یک مصرف کننده برای تبدیل انرژی الکتریکی به دیگر شکل‌های انرژی را بیان میکند.

در حالی که توان ظاهری در اثر وجود اختلاف بین ولتاژ و جریان بوجود می‌آید.

با توجه به نوع بارها و میزان توان راکتیو، توان ظاهری می‌تواند از توان واقعی بیشتر باشد.

در برخی کاربردها بجای اصطلاح ضریب توان از کسینوس فی نیز استفاده میگردد.

کم بودن ضریب توان (بیشتر بودن توان ظاهری نسبت به توان واقعی) در یک مدار باعث بالا رفتن جریان در مدار و نتیجتا بالا رفتن تلفات در مدار می‌شود.

در واقع ضریب توان میزان راندمان و کارکرد موثر را نشان می دهد.

هر چه ضریب توان بالا تر باشد میزان راندمان بالاتری خواهیم داشت.

مصرف کننده های اکتیو و راکتیو:

به طور کلی در یک مدار AC مصرف کننده‌ها از نظر نوع مصرف انرژی الکتریکی به دو دسته تقسیم میشوند:

۱-مصرف کننده‌های اکتیو (مقاومتی)

۲-مصرف کننده‌های راکتیو (خازنی یا سلفی)

انواع مصرف کننده‌ها در مدارهای الکتریکی رفتارهای متفاوتی از خود نشان می‌دهند.

مصرف کننده‌های اکتیو همزمان با تبدیل انرژی الکتریکی به شکل دیگری از انرژی، انرژی الکتریکی را مصرف می‌کنند.

این رویکرد در مصرف کننده‌های راکتیو کمی متفاوت است زیرا این مصرف کننده‌ها به جای مصرف انرژی الکتریکی این انرژی را ذخیره می‌کنند.

این انرژی ذخیره شده تا زمانی در مصرف کننده باقی می‌ماند که مصرف کننده به وسیله یک جریان یا ولتاژ ثابت از طرف منبع، تغذیه شود.

با پایان یافتن روند تغذیه، مصرف کننده راکتیو شروع به جبران انرژی کم شده می‌کند به این صورت که انرژی ذخیره شده خود را دوباره به مدار برمیگرداند.

در مدارهای DC این عملکرد تأثیر زیادی بر روی عملکرد شبکه الکتریکی نمی‌گذارد اما در یک مدار AC می‌توانند موجب ایجاد اختلال در عملکرد شبکه شوند.

به این صورت که در آغاز هر سیکل بارهای راکتیو مانند یک مصرف کننده از مدار انرژی دریافت می‌کنند و این انرژی را تا لحظه ماکزیمم یا پیک موج در خود نگه می‌دارند.

با کاهش یافتن روند تغذیه بار، این بار انرژی ذخیره شده خود (از جنس ولتاژ یا جریان) را  به مدار باز می‌گرداند.

این بازگشت انرژی تأثیرات خاصی را در مدار ایجاد میکند که به آن خواهیم پرداخت.

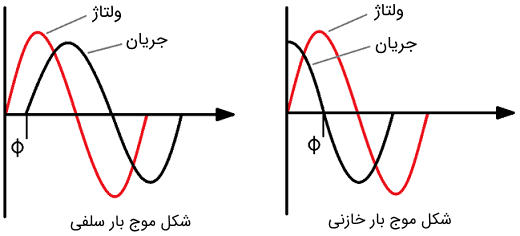

اصطلاح پیش فازی (Lead)و پس فازی(Lag):

در یک شبکه AC ، ولتاژ بارهای خازنی نسبت به جریان پس فاز باشد.

به عبارت دیگر، جریان نسبت به ولتاژ پیش فاز است.

لذا به این دستگاه ها تولید کننده توان راکتیو می گویند.

و در بارهای سلفی دقیقا برعکس این موضوع می باشد و جریان نسبت به ولتاژ پس فاز اند و این بارها مصرف کننده توان راکتیو می گویند.

نکته : در بارهای اهمی خالص جریان و ولتاژ با یکدیگر هم فاز اند.

مقدمه:

باسکول دیجیتال بر مبنای فناوری دیجیتالی عمل می کند.

این فرایند از تشخیص وزن که با حسگر توزین (لودسل) انجام می شود تا نمایش اعداد در نمایشگرهای LCD یا LED را شامل می شود.

باسکول دیجیتال کارآمد ترین ابزار برای توزین اجسام سنگین با اوزان بالا می باشد.

همچنین از نظر دقت و سرعت بسیار هوشمند تر از باسکول دستی و قدیمی هستند.

امروزه تنوع و گستره باسکول دیجیتال روز به روز افزایش می یابد و حوزه های جدیدی را در بر می گیرد.

همین امر سبب ازدیاد استفاده از باسکول های دیجیتالی شده است.

انواع باسکول دیجیتال

شاخه های مختلف باسکول را می توان با معیار دیجیتالی بودن در انواع گوناگونی تعریف کرد.

برای مثال :

باسکول فروشگاهی و صنعتی.

باسکول دیواری و متحرک و ثابت.

باسکول دامکش و تخت و آویز.

باسکول نفرکش و باشگاهی،

باسکول جاده ای،

باسکول پالت،

همه این موارد می توانند انواعی از باسکول دیجیتالی باشند.

باسکول دیجیتالی را می توان بر حسب تعداد لودسل (حسگر توزین) استفاده شده در آن نیز به گروه های مختلف تقسیم کرد.

قیمت باسکول دیجیتال

تمامی انواعی که برای باسکول دیجیتال آمد می تواند در قیمت نهایی باسکول دیجیتال موثر باشد.

از ساختار باسکول گرفته تا نوع نمایشگر و قابلیت هایی که می تواند کارایی های باسکول را افزایش دهد.

در این میان به طور حتم، ظرفیت اندازه گیری باسکول بزرگ ترین معیار برای نوسان قیمت باسکول دیجیتال است.

تمامی این عوامل سبب شده اند تا قیمت باسکول دیجیتالی از زیر ۵۰۰ هزار تومان تا بالای ۱۲ میلیون تومان اختلاف داشته باشد.

فروش ویژه صاعقه گیر آذرخش

مقدمه:

قبل از توضیح واژه چاه ارت باید به کلمه ارت پرداخت .

کلمه ارت (Earth)در علم مهندسی یعنی اتصال بدنه دستگاه الکتریکی به زمین می باشد،

چاه ارت چاله ای است که بصورت عمقی در زمین حفر میشود.

  عمق چاه به اندازه ای است که به رطوبت نسبی خاک برسیم.

در داخل آن از صفحه مسی که توسط سیم مسی به صفحه جوش خورده استفاده میگردد.

صفحه مسی را بصورت عمودی ( به جهت بیشترین سطح تماس با خاک ) در چاه ارت قرار میدهیم.

اطراف صفحه از مواد بنتونیت پوشانده و سیم مسی را به بیرون چاه ارت کشیده و به تابلوی تست باکس برده و از آن جا به کلیه دستگاههای الکتریکی متصل می نمائیم.

مراحل اجرای چاه ارت ساختمان:

۱-انتخاب محل چاه ارت :

چاه ارت را باید در جاهایی که پایین‌ترین سطح را داشته و احتمال دسترسی به رطوبت حتی‌الامکان در عمق کمتری وجود داشته باشد.و یا در نقاطی که بیشتر در معرض رطوبت و آب قرار دارند مانند زمینهای چمن ، باغچه‌ها و فضاهای سبز حفر نمود.

۲- عمق چاه

با توجه به مقاومت مخصوص زمین ، عمق چاه از حداقل ۴ متر تا ۸ متر و قطرآن حدودا ۸۰ سانتیمتر می تواند باشد.

در زمین هایی که با توجه به نوع خاک دارای مقاومت مخصوص کمتری هستند مانند خاکهای کشاورزی و رسی عمق مورد نیاز برای حفاری کمتر میباشد.

در زمینهای شنی و سنگلاخی که دارای مقاومت مخصوص بالاتری هستند نیاز به حفر چاه با عمق بیشتر می باشد.

برای اندازه گیری مقاومت مخصوص خاک از دستگاههای خاص استفاده می گردد.

در صورتی که تا عمق ۴ متر به رطوبت نرسیدیم و احتمال بدهیم در عمق بیشتر از ۶ متر به رطوبت نخواهیم رسید نیازی نیست چاه را بیشتر از ۶ متر حفر کنیم .

بطور کلی عمق ۶ مترو قطر حدود ۸۰ سانتیمتر برای حفر چاه پیشنهاد می گردد.

فروش ویژه صاعقه گیر آذرخش

فروش ویژه سرج ارستر ایرانی و خارجی با پایین ترین قیمت

مقدمه:

سرج ارستر یا برقگیر در شبکه های الکتریکی برای حفاظت تجهیزات در مقابل صدمات ناشی از اضافه ولتاژهای ناگهانی هم چون صاعقه و رعد و برق به کار برده می شود.

قیمت سرج ارستر بر اساس:

کارخانه و کشور سازنده،

مدت زمان گارانتی محصول،

سهولت تعویض،

سطح حفاظتی،

تکنولوژی ساخت،

مواد پلاستیکی سازنده جعبه ارستر،

تعداد وریستورها یا اسپارک گپ های داخل آن،

و مشخصات این وریستورها یا اسپارک گپ ها و کاربرد آنها تعیین می گردد.

همان طور که می دانید سرج ارستر های سیتل نسبت به برند های مشابه با کیفیت یکسان از قیمت رقابتی برخوردار هستند.

این موضوع یکی دیگر از مزیت های قیمت سرج ارستر های این شرکت می باشد.

قیمت سرج ارستر:

سرج ارستر کلاس B  از قیمت ۵ ملیون تومان الی ۲۰ ملیون تومان

سرج ارستر کلاس C  از قیمت ۱ ملیون تومان الی ۴ ملیون تومان

سرج ارستر کلاس D  از قیمت ۵۰۰ هزار تومان الی ۹۰۰ هزار تومان

سرج ارستر دیتا از قیمت ۲ ملیون تومان الی ۷ ملیون تومان

سرج ارسترRF  از قیمت ۳ ملیون تومان الی ۶ ملیون تومان

سرج ارستر خطوط مخابراتی از قیمت ۱ ملیون تومان الی ۲ ملیون تومان

قیمتها بر اساس برند و کشور سازنده متفاوت است.

انواع سرج ارستر پاور:

سرج ارسترهای کلاس B (تایپ ۱):

جهت تخلیه بار الکتریکی و انرژی حاصل از صاعقه مستقیم و محدود کردن ولتاژ گذاری باقی مانده در مدار الکتریکی بکار می رود.

توصیه می شود در بناها و سازه هایی که کابل برق به صورت هوایی وارد شده یا مجهز به صاعقه گیر هستند و یا آنتن های رادیویی، مخابراتی و تلویزیونی در معرض صاعقه قرار دارند، در بدو ورود کابل (تابلوی اصلی) از این نوع ارسترها نصب گردد.

سرج ارسترهای کلاس C (تایپ ۲):

جهت تخلیه ضربات جریان و ولتاژ در مدار الکتریکی (کابلها) حاصل از صاعقه و سوئیچینگ داخل شبکه که در مدار ایجاد می گردد استفاده می شود.

توصیه می شود این نوع ارسترها در ساختمانهای:

شخصی،

ویلایی،

آپارتمانها،

بناهای صنعتی،

وبناهای تجاری که فاقد آنتن های صاعقه گیر هوایی هستند و دارای چاه ارت می باشند مورد استفاده قرار گرفته و در تابلوهای توزیع یا تابلوهای فرعی نصب گردند.

سرج ارسترهای کلاس D (تایپ ۳):

این سرج ارستر در خروجی پریزهای برق استفاده میشود.

در واقع آخرین المان حفاظتی در سیستم سرج ارستر محسوب میشود.

صاعقه گیر ایرانی

صاعقه گیر ساخت ایران

صاعقه گیر اکتیو ایرانی

صاعقه گیر اکتیو آذرخش

صاعقه گیر پسیو ایرانی

صاعقه گیر پسیو آذرخش

صاعقه گیرایرانی

صاعقه گیر اکتیو آذرخش

صاعقه گیر فوق ساخت ایران میباشد و  در۳ مدل :

۱- آذرخش ۳۰  با شعاع پوشش  ۹۰ متر

۲- آذرخش۴۵  (سری جدید) با شعاع پوشش  ۱۰۵متر

۳-آذرخش ۶۰ (سری جدید) با شعاع پوشش  ۱۲۰ متر

تولید میگردد.

صاعقه گیر اکتیو آذرخش یک صاعقه گیر الکترونیکی ساخت ایران است که دارای تاییدیه معتبر میباشد.

صاعقه گیر اکتیو ایرانی آذرخش از شعاع پوشش وسیع برخوردار است.

با توجه به ساختار آنها بترتیب در محدوده های زمانی   ΔΤ۳۰  و ΔΤ۴۵ وΔΤ۶۰  کار میکنند.

این صاعقه گیر ها با توجه به نوع  عملکرد (ESE)  از شعاع  پوشش حفاظتی وسیعی در مقابل اصابت صاعقه برخوردار هستند.

شعاع پوشش حداکثری این صاعقه گیر ها در جداول پایین داده شده است.

از ویژه گی های شاخص دیگر این صاعقه گیرها که میتوان به آن نام برد قیمت مناسب آنها در مقایسه با سایر محصولات مشابه خارجی است.

صاعقه گیر اکتیو ادرخش بر اساس معیارهای تعیین شده توسط استاندارد هایی مانند NFC و IEC طراحی و تولید گردیده است.

صاعقه گیر مرغوب و با کیفیت آذرخش

صاعقه گیر ساخت ایران

صاعقه گیر استاندارد ساخت ایران

صاعقه گیر

صاعقه گیر اکتیو آذرخش(صاعقه گیر الکترونیکی ایرانی)

صاعقه‌گیر آذرخش ساخت ایران

صاعقه گیر خازنی آذرخش ساخت ایران

صاعقه گیر اکتیو خازنی آذرخش ساخت ایران

صاعقه گیر فعال آذرخش ساخت ایران

قیمت صاعقه گیر اکتیو آذرخش:

۱-صاعقه گیر اکتیو  آذرخش ۳۰       ۱۶/۵۰۰/۰۰۰ تومان

۲-صاعقه گیر اکتیو  آذرخش ۴۵      ۱۹/۰۰۰/۰۰۰ تومان

۳-صاعقه گیر اکتیو  آذرخش ۶۰       ۲۲/۰۰۰/۰۰۰ تومان

صاعقه گیر ایرانی

ص-ا-ع-ق-ه-گ-ی-ر-ا-ی-ر-ا-ن-ی

صاعقه گیر ا ی ر ا ن ی :

صاعقه گیر پسیو آذرخش (صاعقه گیر ایرانی) :

صاعقه گیر پسیو  تولیدی این شرک با نام تجاری “آذرخش” با رعایت کلیه استاندارد های روز جهانی از پوشش حداکثری ساختمان در برابر اصابت صاعقه بر خوردار است.

صاعقه گیر پسیو آذرخش(صاعقه گیر ساخت ایران) چنانچه در محل و ارتفاع مناسب ساختمان نصب گردد دارای سطح پوشش حداکثری میباشد.

برای مساحتهای بیشتر لازم است از صاعقه گیر های اکتیو آذرخش استفاده گردد.

صاعقه گیر آذرخش بر اساس استاندارد بین المللی IEC 62305-3 و همچنین استانداردهای BS6651، NFPA780 و DIN VDE 0185  طراحی و تولید گردیده است.

صاعقه گیر ایرانی

صاعقه گیر ا ی ر ا ن ی

مشخصات صاعقه گیر پسیو آذرخش:

طراحی جدید در آرایش ساختار صاعقه گیر نسبت به نوع قدیمی فرانکلین به منظور سهولت در ایجاد دالان پیشرو بالا رونده و افزایش پوشش حفاظتی نسبت به سایر صاعقه گیرهای پسیو معمولی

ساخته شده از فولاد ضد زنگ(استنلس استیل)

دارای کلمپ اختصاصی دوقلو مخصوص سیم یا تسمه به صاعقه گیر

دارای مقاومت بسیار بالا درمقابل عوامل جوی مانند باد و باران و تابش مستقیم نور خورشید

دارای قیمتی پایین تر از مدل های مشابه خارجی

دارای قطر موثر ۳۲ میلیمتر جهت دفع پر قدرت ترین صاعقه ها(۲۰۰ کیلو آمپر به بالا)

سهولت در نصب و راه اندازی

ساختار صاعقه گیر مطابق با استاندارد IEC 62305

قابلیت نصب بر روی پایه های ۳ و ۵ متری تلسکوپی و انواع دکل های مهاری و خود ایستا

جهت تضمین اصالت کالا صاعقه گیر های پسیو آذرخش دارای شماره سریال ویژه و قابل استعلام از این شرکت میباشند.

صاعقه گیر ا یر ا نی

صاعقه گیر ایرانی

اهمیت نصب صاعقه گیر:

هدف از نصب صاعقه گیر حفاظت از سیستمها و افراد در برابر صاعقه و ایجاد مسیری مطمئن جهت انتقال جریان عظیم صاعقه به زمین می باشد ،

در این سیستمها رادهای هوائی وظیفه جذب صاعقه و هادیهای نزولی وظیفه انتقال  جریان را به شبکه ارتینگ به عهده دارند.

سیستم صاعقه گیری که به درستی طراحی و نصب شده باشد امنیت جانی افراد و ایمنی تجهیزات را بدنبال خواهد داشت.

بر اساس تحقیقات بطور متوسط در هر ثانیه بیش از پنجاه صاعقه به زمین اصابت  می نماید.

این تعداد صاعقه خسارات جانی و مالی فراوانی  بر جای می گذارد.

بطور کلی حوادثی  که توسط صاعقه پدید می آید به دو گروه تقسیم می شوند:

۱-حوادثی که به سبب برخورد مستقیم صاعقه بوجود می آید.

۲–حوادثی که به سبب اثرات غیر مستقیم صاعقه بوجود می آید.

وقتی به یک سازه یا یک ناحیه مشخص صاعقه اصابت می کند می تواند سبب  خسارات قابل توجهی که معمولا با آتش  همراه است شود.

حفاظت در برابر این خطرات  توسط صاعقه گیرهای الکترونیکی فراهم میگردد.

این سیستم درست قبل از حدوث صاعقه بطور طبیعی محتوی الکتریکی اتمسفر بطور ناگهانی افزایش یافته و این تغییر وضعیت توسط واحد جرقه زن حس و کنترل می شود .

صاعقه گیرهای الکترونیکی انرژی موجود در هوای متلاطم پیش از طوفان را که حدود چندین هزار ولت بر هر متر است جذب و در واحدهای جرقه زن ذخیره می نماید.

و در نهایت واحد جرقه زن با تخلیه بار الکتریکی خازنها بین الکترودهای فوقانی و الکترود مرکزی اش هوای اطراف را یونیزه می کنند .

صاعقه گیر ایرانی

ص ا ع ق ه گ ی ر ا یر ا نی

مراحل طراحی و نصب صاعقه گیر:

۱-برداشت اطلاعات عوارض محل مورد نظر جهت حفاظت

۲-ارزیابی ریسک

۳-تعیین سطوح حفاظتی

۴-اجرای سیستم ارتینگ و همبندی

۵-نصب واحد جذب و یا همان صاعقه گیر

۶-نصب هادی های نزولی

۷-نصب بست ها، کلمپ ها

۸-نصب جعبه تست

۹-نصب شمارنده صاعقه گیر

۱۰-همبندی سازه اطراف واحد جذب

۱۱-نصب سرج ارستر در تابلو برق ها و تجهیزات الکترونیکی حساس

صاعقه گیر ا یر ا نی

صاعقه گیر ایرانی پسیو اذرخش:

عملکرد پسیو

بی نیاز به منبع تغذیه

طول عمر بالا

دارای شعاع حفاظتی بالا

نصب ساده

قیمت مناسب

ظرفیت هدایت جریان بالای ۲۰۰ کیلو آمپر

صاعقه گیر ایرانی

صاعقه گیر

مقدمه:

دستگاه ارت موقت وسیله‌ای است که از آن به منظور جلوگیری از برق‌گرفتگی برق‌کاران در حین کار استفاده می‌شود.

از این وسیله برای زمین کردن شبکه‌های سرد یا بی‌برق استفاده می‌شود.

دستگاه ارت موقت وسیله‌ای حفاظتی است که اصطلاحا برای قفل کردن یا بستن خطوط بکار می‌رود.

وسیله‌ای برای زمین کردن (ارت) شبکه سرد یا بی‌برق (Cold Line) در ولتاژهای مختلف با هم‌پتانسیل سازی شبکه با زمین می‌باشد.

از این وسیله به منظور جلوگیری از برق‌گرفتگی برق‌کاران استفاده می‌شود.

یکی از اصول ایمنی حین کار روی شبکه‌های هوایی برق استفاده از سیستم ارت موقت است.

توسط سیستم ارت موقت هر سه فاز به هم و سپس به زمین وصل می‌شوند.

در صورتی که شبکه‌ای که سیم‌بان‌ها روی آن کار می‌کنند اشتباها برق‌دار شود، سهم قابل توجهی از برق توسط سیستم ارت موقت به زمین منتقل می‌شود و ایمنی پرسنل افزایش می‌یابد.

طبق قانون باید در دو سمت محل کار اکیپ از دستگاه ارت موقت استفاده شود.

هدف از این کار این است که در مواقع برق‌دار شدن ناگهانی شبکه که ممکن است در اثر عوامل مختلف پیش آید افرادی که روی شبکه کار می‌کنند از خطر برق گرفتگی در امان باشند.

دستورالعمل استفاده از دستگاه ارت موقت:

گروه‌های اجرایی یا تعمیراتی موظفند پس از آزمایش خطوط و کسب اطمینان از بی‌برق بودن مدار آن را به این شرح ارت موقت کنند:

میله ارت یک فاصله قبل از محل کار و در مرطوب‌ترین نقطه ممکن از زمین مجاور پایه بکوبید.

سپس کلمپ اتصال زمین به آن متصل شود.

سیم بان پس از بالا رفتن از پایه و استقرار در زیر شبکه به کمک طناب دستگاه را به بالا می‌کشد.

سپس پس از بازرسی گیره‌ها و تعیین فاصله، توسط پرچ عایق ، گیره قرمز رنگ را به خط وسطی و سپس فازهای دیگر متصل می‌کند.

برای جمع‌آوری دستگاه ابتدا گیره‌های کناری توسط پرچ عایق از خط جدا میشود.

سپس با کنترل وزن کابل، گیره وسطی از خط آزاد و در پایان کلمپ از میله زمین جدا می‌شود.

موارد الزامی ارت موقت:

۱-باید دقت شود که دستگاه اتصال زمین موقت حتما بعد از آزمایش خط مورد نظر و پرتاب سیم تفنگ مورد استفاده قرار گیرد.

۲-قبل از بستن گیره‌ها به فاز، انتهای سیم‌های رابط به زمین متصل شود.

۳-محل نصب دستگاه در جلو دید مجری باشد و خط از دو طرف زمین انجام شود.

۴-تا پایان کار دستگاه در محل کار نصب شده باقی بماند.

۵-مراقبت و نگهداری از دستگاه و همچنین نظارت بر جمع‌آوری و تمیز کاری آن به‌عهده سر اکیپ می‌باشد.
