مقدمه:

یکی از موارد حساس بعد از تهیه چاه ارت انجام صحیح همبندی الکتریکی در ساختمان ها (نه فقط مسکونی بلکه ساختمان های الکتریکی نیز شامل می شوند) می باشد.

متاسفانه در کشور ما به دلیل عدم جدی گرفتن موضوع فوق عملا استفاده نمی شود.

همبندی الکتریکی به زبان ساده یعنی اتصال تمام قطعات فلزی ساختمان :

تیرآهن،

میلگرد،

بدنه وسایل خانگی و …به یکدیگر می باشد.

به گونه ای که در پایان شاهد یک شبکه الکتریکی در ساختمان باشیم.

اگر همبندی در ساختمان به درستی صورت نگیرد و یا مانند خانه های ساخته شده در کشورمان به صورت کلی نادیده گرفته شود عملا تهیه چاه ارت و یا سیستم ارتینگ به جهت جلوگیری از برق گرفتگی و رفع آنی خطا بی معناست.

قیمت پلیت اتصال همبندی یا ارت پلیت

تعریف همبندی:

همبندی به معنی اتصال بخش های مختلف سیستم اتصال به زمین (ارت) به همدیگر جهت هم پتانسیل کردن بخش های مختلف تأسیسات الکتریکی در ساختمان می باشد.

بر اساس مبحث ۱۳ مقررات ملی، در هر ساختمان کلیه قسمت های زیر باید از نظر الکتریکی به یکدیگر متصل (همبندی) گردند؛

کابل اصلی ارت

سیم نول(N)

لوله های اصلی فلزی آب

لوله های اصلی گاز

لوله های قایم (رایزرها) تأسیسات از هر نوع

قسمتهای اصلی فلزی ساختمان مانند: اسکلت فلزی و آرماتورهای بتن مسلح

الکترودهای اصلی و فرعی اتصال زمین

توضیحات بیشتر در این زمینه:

قسمت های اصلی فلزی ساختمان، مانند اسکلت فلزی و آرماتورهای بتن (در صورت امکان)

هادی حفاظتی کلیه وسایل و دستگاه های نصب ثابت و هادی های حفاظتی پریزها در سرویس های بهداشتی می بایست برای هم ولتاژ کردن هم بندی اضافی درنظر گرفته شوند.

این هم بندی موارد زیر را شامل می شود:

وان یا زیر دوشی فلزی

لوله های آب سرد و گرم

بدنه های هادی وسائل نصب ثابت

لوله های فلزی فاضلاب

لوله های گاز، حرارت مرکزی یا هر نوع لوله دیگر

هادی های حفاظتی مدارهای پریز و روشنائی

در آشپزخانه باید برای هم ولتاژ کردن هم بندی اضافه انجام شود.

این هم بندی باید موارد زیر را شامل شود؛

یخچال،

اجاق گاز،

قفسه بندی فلزی،

ظرفشوئی (سینک)،

هر نوع وسایل برقی،

لوله هایآب سرد و گرم،

لوله های فاضلاب،

لوله های حرارت مرکزی،

اجزای فلزی ساختمان ازجمله ستون ها، هادی های حفاظتی مدارهای پریز و روشنائی.

بخش های هم بندی:

بطور کلی همبندی به دو بخش هم بندی اصلی و اضافی تقسیم می شود که در ادامه تشریح می گردد.

هم بندی اصلی برای هم ولتاژ کردن:

یک هادی هم بندی اصلی باید کلیه قسمت های زیر را از نظر الکتریکی به یکدیگر وصل کند.

هادی حفاظتی اصلی

هادی اتصال به زمین

لول های اصلی فلزی آب

لوله های قائم (رایزرها) تأسیسات از هر نوع

قسمت های فلزی اصلی ساختمان مانند اسکلت فلزی و آرماتورهای بتن

لوله های اصلی گاز

هم بندی اضافی برای هم ولتاژ کردن:

هم بندی اضافی برای هم ولتاژ کردن باید کلیه قسمت های زیر را که به طور همزمان در دسترس هستند دربر گیرد.

کلیه نرده ها و پلکان و قسمت های فلزی استخر

قسمت های هادی بیگانه از هر نوع

کلیه بدنه های هادی دستگاه ها و لوازم و غیره که به صورت ثابت نصب شده باشند

نام اصلی اینگونه صاعقه گیر‌ها( ESE (Early Streamer Emission می‌باشد.

در خصوص مبحث ارت ، یادداشت ها و گزارشات متعددی در سایت ها منتشر گردیده است.

مفهوم عمومی ارت به صورت ذیل می باشد:

ارت، (Earth) در زبان انگلیسی به معنی زمین می باشد.

و در این یادداشت مقصود اتصال بدنه دستگاه الکتریکی به زمین می باشد.

ارت در حقیقت وصل کردن هر گونه جریان الکتریکی به زمین است.

این عملکرد بیشتر برای جلوگیری از برق گرفتگی و حفظ ایمنی انسان صورت می گیرد.

به عبارتی دیگر با وصل کردن تمام دستگاه های برقی صنعتی ، مخابراتی و خانگی از طریق سیم اتصال به چاه ارت، موفق به ایجاد سیستم ارتینگ شده ایم.

هدف از اجرای سیستم ارتینگ جلوگیری از نشتی جریان الکتریکی و مدارات الکتریکی و جلوگیری از سوانحی مانند برق گرفتگی است.

تمامی وسایل الکتریکی و تجهیزات برقی باید برای حفظ ایمنی استفاده کنندگان و کاهش نویز های مخابراتی در دستگاه های حساس و بهره برداری بهینه از ارت، با کابلی به قطر مناسب به چاه ارت وصل شوند.

حتما به صورت دوره ای توسط کارشناسان بازدید و پارامتر های استاندارد چک گردد تا در صورت نیاز ترمیم گردد.

مشخصات فنی ارت:

کارکرد ناقص سیستم ارت می تواند به تمامی مصرف کننده های برق خسارت وارد کند.

در خصوص عملکرد صحیح ارت، در فضای کاری خود تحقیق لازم را به عمل آورید.

ارت و حفاظت مربوط به آن همواره یکی از دغدغه های مهم مهندسین می باشد.

زیرا هدف، جلوگیری از خسارت به مصرف کننده های برق می باشد.

در صورت فقدان یک چاه ارت کارآمد، تهدیدی برای آنها محسوب می شود.

شاید تصور کنید حفر “ چاه ارت ”  کار دشواری نباشد و هرجا نیاز شد می توانیم خودمان این مورد را انجام دهیمو

ولی تجربه نشان داده است که در صورت دخالت افراد بی تجربه می توان منتظر خسارت های سنگین به سیستم های الکترونیکی باشیم.

در مبحث ارت تخصصی بایستی موارد زیر در نظر گرفته شود:

زمین حفاظتی و الکتریکی

انواع میل های زمین

روشهای اندازه گیری پارامترهای زمین

اتصال زمین استاتیک

حفاظت تأسیسات در مقابل صاعقه

طراحی سیستم ارتینگ شامل آیتمهای زیر میباشد:

۱- بخش محاسباتی:

الف:  روش اندازه گیری مقاومت خاک

ب: انواع سیستمهای زمین TNS, TNC, TT, IT  و کاربردهای هرکدام

ج: محاسبه قدم به قدم  مقاومت چاه ارت ، مش ارت ، صفحه ارت و …

د: محاسبه ارتینگ در پستهای فشار قوی

ه: سیستم ارت و گراندینگ تجهیزات حساس و ابزار دقیق

و: اصول طراحی پستمهای ارت توزیع هوایی

ز: محاسبات طراحی ارتینگ بر روی ستینگ رله های حفاظتی

ح: محاسبات ولتاژ گام و تماس

آموزشهای لازم جهت طراحی و اجرای یک سیستم ارت استاندارد:

الف: آموزش نحوه طراحی سیستم ارت و انجام یک نمونه پروژه

ب:  تحلیل شبکه زمین به روش اجزای محدود و ieee

ج: آموزش اجرای rod ارتینگ

د: آشنایی با تصویری با سیستم زمین

ه: آشنایی با زمین کردن تجهیزات و زمین حفاظتی

و: آشنایی با سیستم زمین تابلوهای برق

ز: آشنایی با نحوه کاربرکرد کلیدهای حفاظت جان RCD

ح: آشنایی با نحوه cad weld یا جوش حرارتی

ط: آشنایی با نحوه نقشه کشی و نقشه خوانی ارتینگ

۳- نمونه دفترچه محاسبات:

الف-  نمونه طراحی ارتینگ پست فشار قوی و نیروگاه

ب -دو نمونه طراحی قدم به قدم ارتینگ و سیستم زمین

ج -سه نمونه طراحی ارت (چاه و بستر) مشاورین معروف بین المللی خارجی به صورت قدم به قدم

۴- روشهای اجرای ارت:

الف: تصاویر مرحله به مرحله نحوه اجرای چاه ارت

ب: تصاویر جزئیات اجرایی با توضیحات فارسی در مورد اجرای مش ارتینگ

۵- نرم افزارها:

الف: نرم افزار قدرتمند Cyme GRD برای طراحی انواع سیستمهای ارتینگ (برای ویندوز XP)

ب: نرم افزار GIM

۶- استانداردها:

لزوم آگاهی از ۱۰۰ استاندارد مهم و کاربردی IEEE, IEC,BS,TAVANIR در مورد طراحی و اجرا و تست سیستمهای ارت

۷- نمونه نقشه

 نقشه اجرایی autocadنقشه اجرای سیستمهای ارت

فروش صاعقه گیر اذرخش

مقدمه:

برخی از فلزات را برای براق تر شدن با لایه ی نازکی از کروم می پوشانند.

این لایه، از خورده شدن و رنگ زدن فلز نیز جلوگیری می کند.

کروم فلزی است سخت، شکننده و به رنگ سفید – نقره ای.

این فلز مرغوب در سال ۱۷۹۸ میلادی کشف شد.

کروم زنگ نمی زند و در مقابل گرما مقاوم است و از استحکام بالایی برخوردار است.

به همین جهت، از این فلز برای آب دادن میله صاعقه گیر استفاده میشود.

برخی از فلزات را برای براق تر شدن با لایه ی نازکی از کروم می پوشانند.

این لایه، از خورده شدن و رنگ زدن صاعقه گیر در مقابل رطوبت و سایر عوامل جوی جلوگیری می کند.

در آبکاری الکتریکی با کروم، یون های محلول کروم را به صورت لایه ای نازک بر روی سطح خارجی راد صاعقه گیر رسوب می دهند.

در این حالت بدنه فلزی صاعقه گیر را، به «کاتد» یا قطب منفی باتری وصل می کنند و فلز کروم را به «آند» یا قطب مثبت متصل می کنند.

سپس آن ها را در محلول الکترولیت که معمولا حاوی اسید کرومیک و اسید سولفوریک است قرار می دهند.

به دین ترتیب فلز کروم در آند خورده شده، حل می شود و به صورت لایه ی نازکی از فلز در کاتد ته نشین می شود که اصطلاحا آن را «آب فلز» می گویند.

اکثر صاعقه گیرهای موجود در بازار، با لایه ای از کروم پوشانده شده اند.

علاوه بر صاعقه گیر ها:

ابزارها و وسایل الکتریکی،

چرخ دنده ها،‌

ماشین های بسته بندی

و صدها وسیله ی مختلف دیگر، برای براق شدن، زیبایی، استحکام و جلوگیری از زنگ زدن به همین روش آبکاری می شوند.

در آبکاری الکتریکی با کروم، یون های محلول کروم را به صورت لایه ای نازک بر روی جسمی که از فلز دیگری ساخته شده است، رسوب می دهند.

مقدمه:

در مناطقی که جنس خاک و زمین آن مناسب نبوده، و سنگی، آهکی، شنی، خشک و … باشد مقاومت الکتریکی زمین بسیار بالا می باشد.

در این مناطق با روش‌های عادی و معمولی نمی توان سیستم ارت مناسب را مهیا نمود.

در این مناطق نمی توان بسادگی به مقاومت الکتریکی مطلوب دسترسی پیدا کرد.

لذا در شرایط فوق از موادی استفاده می کنند که با خصوصیات مختلف کمک به ارتقای سیستم زمین می نماید.

اینگونه مواد با داشتن ترکیباتی خاص این توانایی را دارا می باشند که با روش‌های شیمیایی و فیزیکی شرایط سخت اقلیمی را بهبود ببخشند و به دستیابی مقاومت الکتریکی مطلوب مورد نیاز سیستم ارتینگ کمک نمایند.

مکمل کاهنده چاه ارت:

مکمل کاهنده ارت با نام تجاری ( ERS (EARTH REDUCING SUPPLEMENT محصول شرکت پیشرو الکتریک غرب میباشد.

این محصول بصورت محلولی از نانو ذرات مواد معدنی است و دارای مقاومت ویژه ای بمراتب پایین تر از پودر بنتونیت میباشد.

این محصول در هنگام اجرای چاه ارت بعنوان یک مکمل کاهنده به بنتونیت اضافه میشود.

با حضور این مکمل در کنار بنتونیت میتوانیم به سادگی حتی در:

مناطق کوهستانی و کاملا سنگی،

مناطق ساحلی و مجاور رودخانه ها،

مناطق خشک و بیابانی،

شاهد کاهش چشم گیر مقاومت الکتریکی چاه ارت باشیم و به مقدار اهم مطلوب برسیم.

با حضور این مکمل در کنار بنتونیت میتوانیم به سادگی حتی در:

مناطق کوهستانی و کاملا سنگی،

مناطق ساحلی و مجاور رودخانه ها،

مناطق خشک و بیابانی،

شاهد کاهش چشم گیر مقاومت الکتریکی چاه ارت باشیم و به مقدار اهم مطلوب برسیم.

مقدمه:

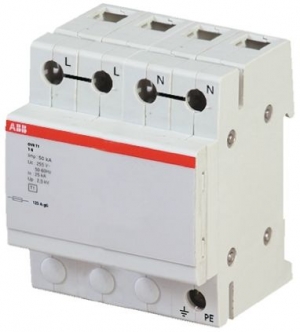

سرج ارستر یا SPD یک محافظ اولیه برای حفاظت از وسایل الکترونیکی در برابر انواع نوسانات ولتاژ ناشی از شرایط جوّی و تغییر ولتاژ می باشد.

به طور کلی سرج ارستر به طور موازی به تجهیزاتی که وظیفه محافظت از آنها را دارد متصل می شود.

 سرج ارستر با منحرف کردن ولتاژ اضافی از آسیب رسیدن به دستگاه جلوگیری می کند.

درون سرج ارستر یک مقاومت سرامیکی غیر خطی وجود دارد.

این مقاومت سرامیکی جریان ناشی از رعد و برق یا ولتاژ اضافی را به زمین منتقل می نماید.

این وسیله ولتاژی که برای تجهیزات الکتریکی مناسب تعریف شده است را به دستگاه الکترونیکی ارسال می نماید.

هنگامیکه یک ولتاژ بالاتر ار حد نرمال در خط وجود داشته باشد سرج ارستر فورا  یک مسیر به زمین ایجاد میکند و ولتاژ بیش از حد رابه زمین منتقل میکند .

همچنین از انتقال هرگونه ولتاژ بیشتر به زمین جلوگیری می نماید.

در نتیجه سرج ارستر دارای دو عملکرد می باشد:

اول آنکه یک نقطه در مدار تعریف میکند که ولتاژ اضافی از آن طریق به زمین منتقل گردد

و دوم آنکه از انتقال جریان نرمال به زمین جلوگیری میکند.

به عبارتی توانایی یک سرج ارستر در شبکه های توزیع در محدود کردن اضافه ولتاژهای گذرا با منحرف کردن جریان سرج به سیستم ارت می باشد.

مقدمه:

میله صاعقه گیر مسی LT مطابق استانداردهای BSEN-۵۰۱۶۴-۲ و UL۹۶(RA۲۱۵,RA۲۲۵) و به دوشکل:

صاعقه گیر تک شاخه (LT)

و چند شاخه (MLT)

از مس با درجه خلوص ۹۹,۹% و یا استنلس استیل تولید می شود.

معمولا در نوع تمام مس آن بدنه این محصول به منظور جلوگیری از اکسید شدن با پوشش کروم و نیکل محافظت می شود.

طول این محصول با توجه به طراحی انجام شده و درخواست مشتری از ۵۰ سانتی متر تا ۲۰۰۰ سانتی متر متفاوت است.

این نوع از صاعقه گیر پسیو میباشدو نسبت به نوع اکتیو از نظر قیمتی فوق العاده ارزانتر میباشد.

حداکثر پوشش این صاعقه گیر در سطح سه حفاظتی نزدیک به ۲ برابر طول صاعقه گیر است.

قیمت این صاعقه گیر با طول یک متر حدود یک ملیون تومان میباشد.

این صاعقه گیر بسیار مناسب جهت نصب بر روی خرپشتی ساختمانهای مسکونی و اداری میباشد.

این نوع از صاعقه گیر پسیو میباشدو نسبت به نوع اکتیو از نظر قیمتی فوق العاده ارزانتر میباشد.

حداکثر پوشش این صاعقه گیر در سطح سه حفاظتی نزدیک به ۲ برابر طول صاعقه گیر است.

قیمت این صاعقه گیر با طول یک متر حدود یک ملیون تومان میباشد.

این صاعقه گیر بسیار مناسب جهت نصب بر روی خرپشتی ساختمانهای مسکونی و اداری میباشد.

فروش ویژه صاعقه گیر آذرخش

قیمت صاعقه گیر پسیو چند شاخه:

صاعقه گیر پسیو (Passive) بر خلاف صاعقه گیر اکتیو (Active) در برابر صاعقه هیچ گونه واکنشی ندارد.

از اینرو پسیو ، غیر فعال یا ساده نامیده می شوند.

طبق استاندارد یک سیستم حفاظتی شامل سه بخش کلی صاعقه گیر یا ترمینال هوایی (Air Termination) ، هادی میانی (Down Conductor) و سیستم زمین یا ترمینال زمین (Earth Termination) می شود.

تنها تفاوت اساسی سیستم پسیو و اکتیو در نوع ترمینال هوایی است.

ترمینال هوایی در سیستم پسیو معمولا به شکل میله، سیمهای معلق و یا مش (قفس فارادی) می تواند باشد.

استاندارد بین المللی IEC 62305-3 (بخش سوم) به عنوان مرجع اصلی سیستمهای حفاظت پسیو اصول اساسی بکارگیری،‌ طراحی ،نصب و نگهداری این سیستم را شرح می دهد.

علاوه بر این ، استانداردهای BS6651، NFPA780 و DIN VDE 0185 نیز مورد استفاده قرار می گیرند.

این شرکت ارائه کننده انواع صاعقه گیرهای پسیو چند شاخه با کارایی و عملکرد عالی با قیمت مناسب میباشد.

این صاعقه گیرها مناسب آپارتمانهای مسکونی و اداری ۵ طبقه و بیشتر میباشد.

قیمت صاعقه گیر پسیو چند شاخه

قیمت صاعقه گیر پسیو تک شاخه

این صاعقه گیرها مناسب آپارتمانهای مسکونی و اداری ۵ طبقه و بیشتر میباشد.

قیمت صاعقه گیر پسیو چند شاخه

قیمت صاعقه گیر پسیو تک شاخه

مقدمه:

صاعقه گیر پسیو (Passive) بر خلاف صاعقه گیر اکتیو (Active) در برابر صاعقه هیچ گونه واکنشی ندارد.

از اینرو پسیو ، غیر فعال یا ساده نامیده می شوند.

صاعقه گیر پسیو در حقیقت همان چیزی است که بنیامین فرانکیلن در سال ۱۷۵۲ جهت مقابله با صدمات صاعقه ابداع کرد و تا کنون نیز مورد استفاده قرار میگیرد.

طبق استاندارد یک سیستم حفاظتی شامل سه بخش کلی:

صاعقه گیر یا ترمینال هوایی (Air Termination) ،

هادی میانی (Down Conductor)،

و سیستم زمین یا ترمینال زمین (Earth Termination) می شود.

تنها تفاوت اساسی سیستم پسیو و اکتیو در نوع ترمینال هوایی است.

ترمینال هوایی در سیستم پسیو معمولا به شکل میله، سیمهای معلق و یا مش (قفس فارادی) می تواند باشد.

استاندارد بین المللی IEC 62305-3 به عنوان مرجع اصلی سیستمهای حفاظت پسیو اصول اساسی بکارگیری،‌ طراحی ،نصب و نگهداری این سیستم را شرح می دهد.

علاوه بر این ، استانداردهای BS6651، NFPA780 و DIN VDE 0185 نیز مورد استفاده قرار می گیرند.

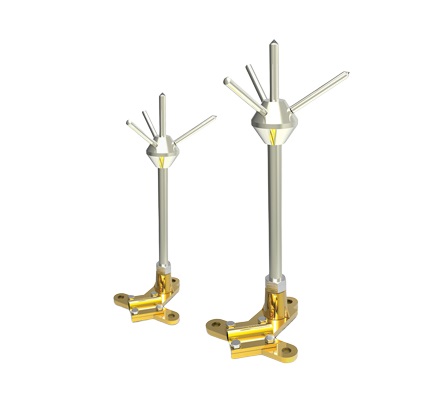

میله صاعقه گیر استنلس استیل چند شاخه:

میله صاعقه گیر چند شاخه جهت استفاده در سیستم حفاظت خارجی

– شامل رابط برنجی مخصوص سیم یا تسمه

– ساخته شده از فولاد زد زنگ AISI 316

– مطابق با استاندارد IEC 62305

– قابل ارائه در طولهای مختلف

میله صاعقه گیر استنلس استیل ساده:

میله صاعقه گیر ساده جهت استفاده در سیستم حفاظت خارجی

– ساخته شده از فولاد زد زنگ AISI 316

– مطابق با استاندارد IEC 62305

– قابل ارائه در طولهای مختلف از ۲۲ تا ۲۰۰ سانتی متر
