کابلشو:

  قطعه ای که برای اتصال دو یا تعداد بیشتر مدار الکتریکی به یکدیگر استفاده می شود کانکتور الکتریکی نام دارد.

کانکتورها برای اتصالات دائم و یا موقت استفاده می شوند.

کانکتورها قطعا یکی از مهمترین قسمت های وسائل الکتریکی امروزی هستند.

انواع مختلفی کانکتور شامل ترمینال های بلوکی، فیش ها، سوکت ها، ترمینال های گیره ای، سر سیم و کابلشو، مفصل و غیره وجود دارد.

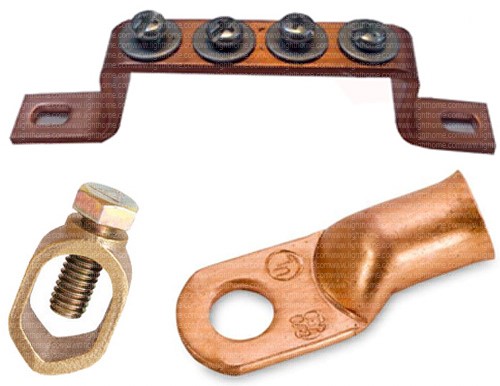

اتصالات کابلشو ها (Cable lugs, Terminal ends, Temial Shoes) کانکتورهایی هستند که برای اتصال مطمئن کابل ها به تجهیزات برقی استفاده می شوند.

گاهی کابلشوها برای اتصال دو کابل به هم نیز استفاده می شوند.

کابلشو ها برای ایجاد اطمینان در ایمنی تجهیزات و انسان و بر اساس نیاز و کابردها مختلف می تواند به شکل های مختلفی طراحی و ساخته شوند.

هدف اصلی در استفاده از کابلشو، اتصال صحیح، مطمئن و ایمن کابل ها می باشد.

کابلشوها در زمان استفاده جریان های الکتریکی را به ادوات برقی هدایت می کنند.

بسته به سایز کابل، میزان جریان متفاوت خواهد داشت.

کابلشوی نامناسب می تواند موجب قطع اتصال و یا اتصال کوتاه شود و خسارت های هزینه بر به دستگاه های برقی تحمیل کند.

کابلشو ها به نحوی طراحی شده اند که استفاده از آن ها آسان باشد و نیازی به تعمیر و نگهداری نداشته باشند و یا تعمیر و نگهداری آن ها به آسانی انجام شود.

این موضوع باعث شده که کابلشو ها به وفور در صنعت برق استفاده شوند.

جنس کابلشوها بسته به جنس کابل ها انتخاب می شوند.

کابلشوهای مسی کاربرد فراوانی دارند.

گاهی از این کابلشو ها برای کاهش قطر کابل از یک محل به بعد استفاده می شود.

برخی از کابلشو ها از جنس آلومینیوم ساخته می شوند که برای کابل های آلومینیومی استفاده می شوند.

گاهی بر روی کابلشوها یک پوشش PVC جهت حفاظت در برابر برق گرفتی و یا اتصال کوتاه کشیده می شود.

کابلشو و مفصل های بی متال از یک طرف مسی و از یک طرف آلومینیوم هستند.

کاربرد آن برای اتصال کابل ها و یا کابل و ادوات از دو جنس مختلف مس و آلومینیوم است.

کابلشو ها همانند بست های دیگر دارای ابعاد مختلفی می باشد و مشتریان می توانند متناسب با اندازه الکترودهای مورد نیازشان آنها را انتخاب نمایند.

به طور مثال انواع این قطعه شامل کابل شو مسی نمره ۱۶ ، ۲۵ ، ۳۵ ، ۵۰ و ۷۰ است علاوه بر آن به صورت تک سوراخه و دو سوراخه در بازار موجود هستند.

 شینه:

شینه ها یک مکعب مستطیل از جنس مس یا آلومینیوم هستند و در تابلوهای برق و یا به عنوان هادی نزولی و….جهت انتقال جریان به نقاط یا قطعات مختلف مورد استفاده قرار می گیرد.

دربرخی پروژه ها از شینه مسی به عنوان رسانا و با نام تسمه مسی در سیستم زمین استفاده می شود.

در برخی موارد برای کاهش سرعت انواع خوردگی  از روکش های مختلف استفاده می شود.

بر روی شینه ها بر اساس نیاز کاربر و یا نقشه، سوراخ هایی با قطر مورد نظر تعبیه می گردد .

این محصول معمولا بر اساس سه بعد طول عرض و ضخامت سفارش می شوند.

کلمپ:

کلمپ یکی از انواع تجهیزات مورد نیاز جهت راه اندازی سیستم چاه ارت است .

وظیفه آن اتصال دو سیم به یکدیگر و یا اتصال سیم ارت به صفحه مسی و نیز جهت وصل کردن سیم به میله ارت را به عهده دارد.

بنابراین دارای اندازه های مختلفی است که مشتریان باید متناسب با اندازه دو الکترودی که قرار است به هم وصل شوند نسبت به خرید کلمپ مورد نظرشان اقدام کنند.

سایز های مختلف آن دارای نمره ۱۶ ، ۲۵ ، ۳۵ ، ۵۰ ، ۷۰ و غیره می باشند.

 انواع کلمپ ها :

۱ – کلمپ دو پیچ (مسی/آلومینیومی)

۲- کلمپ سیم به میله (انگشتی)

۳- کلمپ سیم به صفحه

۴- کلمپ انتهایی (کانکتور)

۵- کلمپ سیم به تسمه

۶- کلمپ(بست دیواری)

۷- کلمپ سه راهی مدل-T ( برنج/آلومینیومی)

۸- کلمپ چهارراهی  ( برنج/آلومینیومی)

۹ – کلمپ سیم دو طرفه

۱۰-کلمپ پارارل

۱۱- C کلمپ

۱۲ – U کلمپ

سایر اتصالات:

۱- کلمپ اتصال سیم به میله (کلمپ انگشتی)

۲- کلمپ اتصال سیم به صفحه

۳- ارت باس استوانه ای بی متال

۴- ارت باس تخت بی متال

۵- نوک راهنمای میله ارت

۶- کوپلینگ حدیده شده با ضخامت گوشتی مناسب

۷- ضربه خور میله ارت
