مقدمه:

واحدهای نفت و گاز برای نگهداری نفت خام و گاز و نیز انبار کردن فرآورده های نفتی گوناگون, نیاز به تعداد بسیاری مخزن دارند.

تعداد این مخازن به عواملی مانند :

دوری و نزدیکی واحد به منابع تامین کننده نفت خام,

تعداد و ظرفیت واحدهای پالایش,

تنوع فرآورده های تولیدی,

و سرانجام چگونگی انتقال و پخش فرآورده ها بستگی دارد.

در صنایع شیمیایی, مواد ارزشمند مانند بنزین یا گاز مایع, طی فرآیندهای مختلفی از مواد شیمیایی خام, مانند نفت خام جدا می شوند یا از آنها به وجود می آیند.

چند راه برای انتقال مواد خام از منابع تامین کننده به واحد فرآیندی وجود دارد که بر حسب مورد و شرایط, از یکی از آنها مانند خطوط انتقال یا تانکر استفاده می گردد.

همچنین محصولات تولیدی نیز به روش های مختلف به بازار داخلی یا خارجی عرضه می شوند.

به دلایل زیادی از جمله:

یکسان کردن کیفیت محصول,

اندازه گیری حجم محصول جهت فروش,

امکان بارگیری و انتقال به تانکر یا کشتی در حداقل زمان ممکن

و … سبب می شود تا مواد محصول را بعد از تولید, در مخازن  مناسب ذخیره نمایند.

موارد استفاده مخازن:

۱- ذخیره مواد اولیه و خوراک واحدها

۲- ذخیره مواد واسطه تولید شده در فرآیند

۳- ذخیره فرآورده ها

۴- ذخیره مواد برای بارگیری و پخش

۵- همسان نمودن کیفیت محصول

۶- معیاری جهت اندازه گیری حجم خوراک و محصول تولید شده

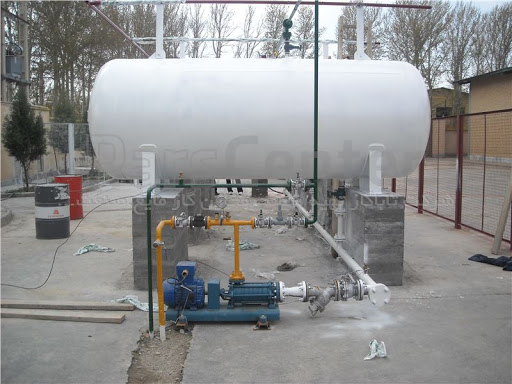

ارت مخازن گاز و نفت:

خطر های الکتریسیته ساکن را که به هنگام نقل و انتقال مواد نفتی آتش زا دو عامل سبب بارور شدن مخزن با الکتریسیته ساکن می گردد .

یکی پخش شدن مایعات به قطرات کوچک و دیگری اصطکاک مایعات هنگام جریان در خطوط لوله ، پس از ورود مایع به مخزن و بارور شدن مخزن از دو راه بالا ، حتی جرقه کوچکی در آمیزه بخارات نفتی و هوای موجود در بالای مخزن ، سبب انفجار و آتش سوزی می شود .

دیواره همه مخزن ها باید به وسیله سیم ارت به زمین متصل شود .

کار این سیم ارت هدایت بار الکتریسیته ساکن از مخزن به زمین و جلوگیری از تراکم الکتریسیته در بدنه مخزن می باشد .

مقدمه:

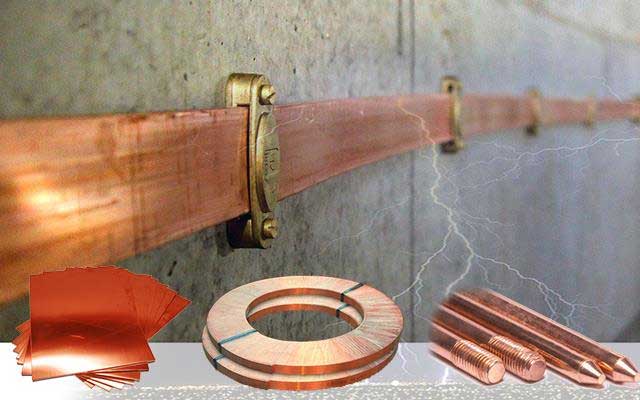

لوازم چاه ارت شامل صفحه مسی ارت و سیم ارت مسی و بنتونیت یا مواد کاهنده مقاومت زمین و جعبه تست ارت و میله ارت می باشد .

برای اتصال سیم مسی به صفحه ارت مسی آن را به صفحه جوش کدولد یا جوش نقره میزنند .

و از تجهیزات دیگر چاه ارت میتوان به جعبه تست ارت دیواری اشاره کرد .

همچنین برای درب چاه نیز میتوان از دریچه بازدید چاه ارت از جنس بتن و یا پلی اتیلن استفاده نمود .

سیستم ارتینگ برای محافظت از انسانها از برق گرفتگی در ساختمان های مسکونی و اداری و تجاری مورد استفاده قرار میگیرد .

فروش تجهیزات ارت:

این شرکت علاوه بر اجرای سیستم ارتینگ تولید کننده ماده کاهنده مقاومت چاه ارت میباشد.

کاهنده فوق بصورت محلول داخل گالن ۲ لیتری عرضه میگردد.

قیمت محصول فوق برای هر گالن ۲ لیتری ۵۰ هزارتومان میباشد.

هزینه اجرای چاه ارت:

هزینه اجرای چاه ارت بستگی به نوع و سایز صفحه ارت مسی دارد .

اگر بخواهید چاه ارت شما کمتر از ۲ اهم باشد باید از صفحه مسی باهنر استفاده کنید .

خلوص این صفحه های مسی ۹۹/۹ در صد می باشد .

لوازم چاه ارت که در ساختمان های مسکونی استفاده میشود معمولا از صفحه مسی باهنر ۵۰*۵۰ استفاده میکنند .

همچنین سایز سیم ارت آنها باید ۳۵ باشد.

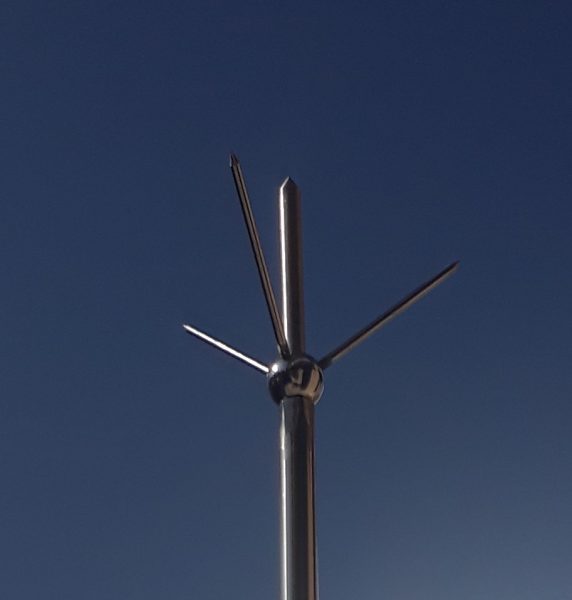

قیمت صاعقه گیر آذرخش

مقدمه:

برقگیر (Arrester) یا ارسترهای مخابراتی دارای اهمیت بسیار بالایی جهت حفاظت از کلیه سیستم های مخابراتی مانند فیبرهای نوری و غیره را دارا میباشد.

و یا خروجی های مختلف به شکل TNC , BNC ونوع N دربازار موجود میباشد.

برقگیرها برای خط های DC,DATA یا همان شبکه استفاده میشود .

این نوع ارسترها مخصوص خطوط تلفن و دوربین های مدار بسته و تجهیزات الکترونیکی و تلفن های سانترال میباشد .

برقگیرهای فشارضعیف خطوط AC برای تابلو فرعی مورد استفاده میشود که بیشتر از کلاس دو (C) با کلاس یک + دو (B+C) استفاده میگردد.

برخی از این ارسترها با خروجی رله تاکنتاک در بازار موجود میباشد و به صورت خشابی و ارسترهای فشنگی و پلاگی معروف میباشند.

ارسترهای مخابراتی دارای اهمیت بسیار بالایی جهت حفاظت از کلیه سیستم های مخابراتی مانند فیبرهای نوری و غیره را دارا میباشد.

این ارسترها یا خروجی های مختلف به شکل TNC , BNC ونوع N دربازار موجود میباشد .

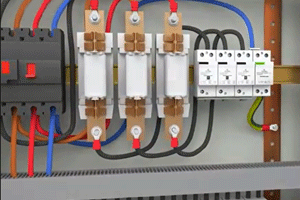

سرج ارستر و برقگیرهای فشارضعیف خطوط AC برای تابلو فرعی مورد استفاده میشود.

که بیشتر از کلاس دو (C) با کلاس یک + دو (B+C) استفاده میگردد.

برخی از این ارسترها با خروجی رله تاکنتاک در بازار موجود میباشد و به صورت خشابی و ارسترهای فشنگی و پلاگی معروف میباشند.

سرج ارستر و برقگیر برای خط های DC,DATA یا همان شبکه این نوع ارسترها مخصوص خطوط تلفن و دوربین های مدار بسته و تجهیزات الکترونیکی و تلفن های سانترال استفاده میشود.

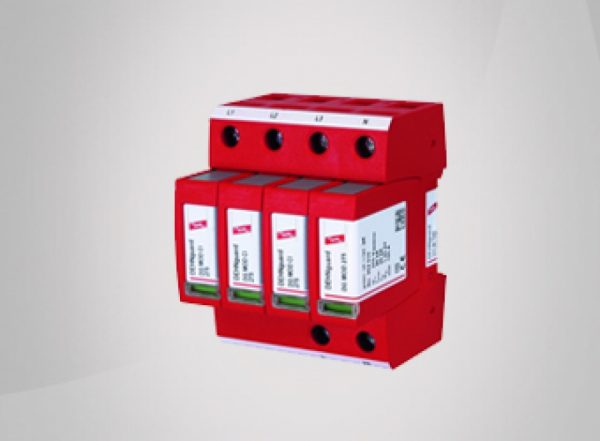

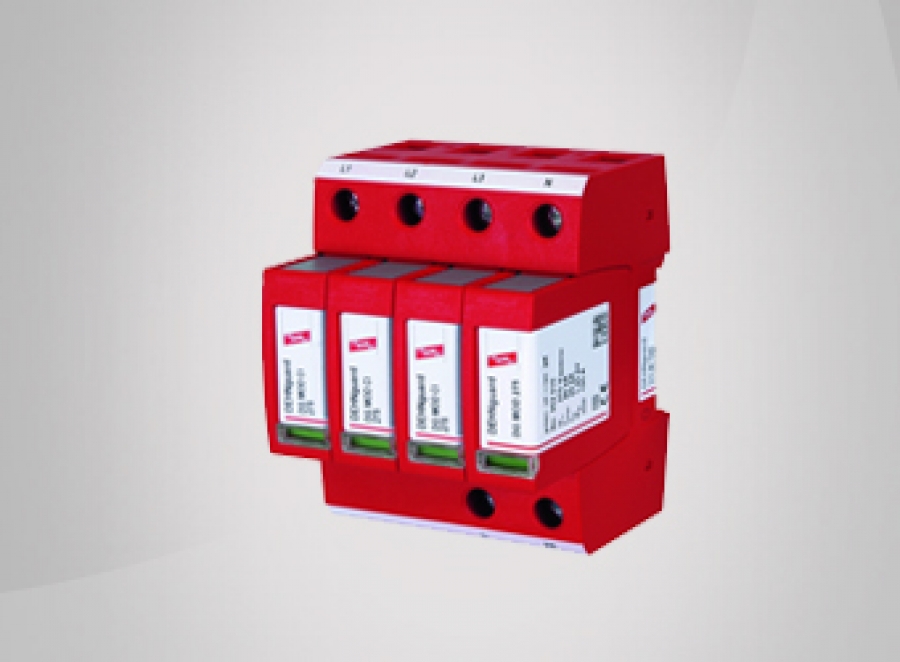

سـرج ارسـتر وبرقگیـر حفاظت سـه فاز + نول کلاس ترکیبی

سـرج ارسـتر وبرقگیـر حفاظت یک فاز + نول کلاس ترکیبی

سـرج ارسـتر وبرقگیـر یک قـطـب – حفاظت از فاز کلاس ترکیبی

سـرج ارسـتر وبرقگیـر حفاظت سـه فاز + نول متراکم شده برای ۲۲۰ ولت

سـرج ارسـتر وبرقگیـر حفاظت سـه فاز + نول با سیگنالینگ از راه دور

مقدمه:

تقاضاهای جدید شــرکتهای توزیع برای مدیریت جامع سیســتم‌های توزیع انرژی الکتریکی و کنترل شبکه و کاهش خاموشی‌ها ، مستلزم داشتن کلیدهای هوشمند و مدرن با سیستم کاربر پسند و محصولی با کیفیت میباشد.

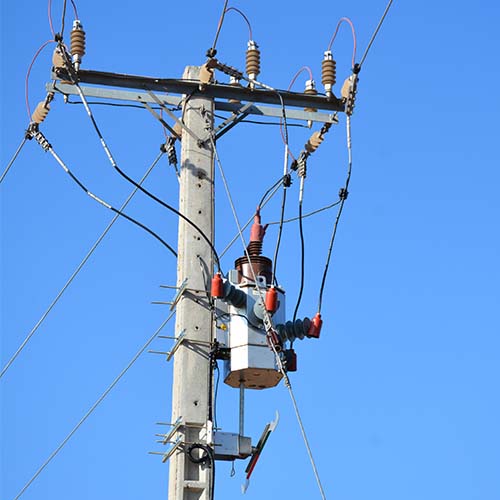

سکسیونر هوایی سرتیری با عایق گاز SF6  جهت دستیابی به کیفیتی ماندگار، کارایی بالا، ضریب اطمینان عالی و مزایای اقتصادی  طراحی گردیده است.

این تجهیز قابل استفاده در کلیه شبکه‌های فشار متوسط (۲۰ کیلو ولت) می باشد.

و جهت قطع و وصل و مانور در شبکه های توزیع با قدرت قطع ۶۳۰ آمپر، همراه با سیستم اتوماسیون هوشمند، راه‌اندازی سریع و هزینه پایین اتوماسیون طراحی شده است.

مزایای سکسیونر هوایی :

وزن کم

نصب سریع و آسان بر روی تیر

عدم نیاز به سرویس و نگهداری

دارای مقره سیلیکونی

قابلیت تبدیل از سیستم دستی به موتوری در محل نصب

قابلیت استفاده در سیستم های هوشمند کنترل از راه دور

مشخصات عمومی کلید:

سکسیونر هوایی جهت نصب بر روی تیر با جریان نامی ۶۳۰ آمپر و ولتاژ نامی ۲۴ کیلو ولت

تعداد قطع و وصل در جریان ۶۳۰ آمپر ۳۰ مرتبه

سیستم قطع و وصل پافر (دمنده)

عایق گازSF6 (هگزا فلوئوراید گوگرد)

طراحـی مناسـب جـهت مـناطـق با  آلودگی فوق سنگین

کلید با کلاس الکتریکال E2 و کلاس مکانیکال M2

مستقل بودن سرعت قطع و وصل کلید از سرعت عملکرد دستی اپراتور

سکوی نصب از جنس استینلس استیل

بدنه ســاخته شــده از ورق‌های فــوالدی ضد زنگ و ضد اســید ( Stainless Steel 3mm)

سیستم مکانیزم و موتور خارج از محفظه گاز (دسترسی بهتر)

قابلیت‌های کلید:

سیستم قفل ایمنی افت فشار گاز جهت جلوگیری از عملکرد کلید

سیستم قفل دستی مکانیزم (Free-Lock)

دریچه ایمنی افزایش فشار گاز کلید

پرچم نشان دهنده افت فشار گاز

شمارنده هوشمند ثبت تعداد وصل زیر اتصال کوتاه و تعداد جریان اتصال x کوتاه عبوری (در تابلو کنترل هوشمند)

سنسور الکترونیکی اندازه‌گیری فشار گاز (در صورت درخواست)

 قابلیت اندازه‌گیری فشار گاز به صورت دوره‌ای (هوشمند)

 شمارنده مکانیکی و الکترونیکی ثبت تعداد قطع و وصل کلید

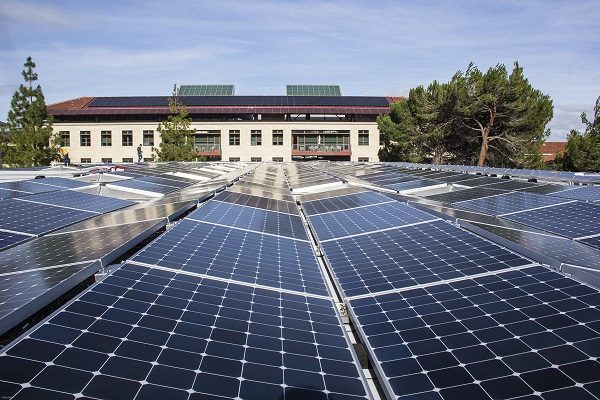

سلول خورشیدی ایرانی

سلول‌های خورشیدی ساخته شده از ویفرهای سیلیکونی، کاربرد بسیاری دارند.

سلول‌های خورشیدی به تنهایی، برای فراهم کردن توان لازم دستگاه‌های کوچک، مانند ماشین حساب الکترونیکی کاربرد دارد.

آرایه‌های فوتوولتاییک، الکتریسیتهٔ پایدار و تجدیدپذیری را تولید می‌کنند که عمدتاً در موارد عدم وجود شبکهٔ انتقال و توزیع الکتریکی کاربرد دارد.

برای مثال می‌توان به محل‌های دور از دسترس، مانند کاوشگرهای فضایی و ساختمان‌های مخابراتی دور از دسترس اشاره کرد.

علاوه بر این استفاده از این نوع انرژی امروزه در محل‌هایی که شبکهٔ توزیع هم موجود است، به منظور کمک به کم کردن تکیه و فشار بر سوخت‌های فسیلی و دیگر دشواری‌های محیط زیست و از دیدگاه اقتصادی مرسوم شده و در حال گسترش است.

امروزه انسان با پیشرفت‌هایی که در زمینه‌های مختلف کرده‌است، نیازی روزافزون به انرژی پیدا کرده و ازاین رو در پی تأمین انرژی مورد نیاز از منابع مختلف تجدید پذیر است.

یکی از این منابع که طی ۲۰ سال اخیر، از آن استفاده می‌شود، انرژی خورشیدی است.

 خورشید در هر ثانیه حدود ۱۰۰۰ ژول انرژی به هر متر مربع از سطح زمین منتقل می‌کند که با جمع‌آوری کردن آن می‌توان انرژی مورد نیاز برای کارهای مختلفی را تأمین کرد.

سلول خورشیدی انواع مختلفی دارد.

سلول های خورشیدی معمولاً از مواد نیمه‌رسانا، مخصوصاً سیلیسیم، تشکیل شده‌است.

هر اتم سیلیسیم با چهار اتم دیگر پیوند تشکیل می‌دهد و بدین صورت، شکل کریستالی آن پدید می‌آید.

در سلول های خورشیدی به سیلیسیم مقداری جزئی ناخالصی اضافه می‌کنند.

اگر اتم ناخالصی ۵ ظرفیتی باشد (اتم سیلیسیم ۴ ظرفیتی است)، آنگاه در ارتباط با چهار اتم سیلیسیم یک لایهٔ آن بدون پیوند باقی می‌ماند (یک تک الکترون).

به همین دلیل چون بار نسبی منفی پیدا می‌کند به آن سیلیسیم نوع N) Negative) می‌گویند.

درصورتی که اتم ناخالصی دارای ظرفیت ۳ باشد، آنگاه یک حفرهٔ اضافی ایجاد می‌شود.

حفره را به گونه‌ای می‌توان گفت که جای خالی الکترون است، با بار مثبت (به اندازهٔ الکترون) و جرمی برابر با جرم الکترون؛ که این امر هم باعث مثبت شدن نسبی ماده می‌شود و به آن سیلیسیم نوع P) Positive) می‌گویند.

شرکت پیشرو الکتریک غرب با همکاری متخصصین ایمنی سلامت دارای حداقل ۱۵ سال سابقه کار در زمینه ارتینگ میباشد.

شرح مختصری از توانمندی های شرکت پیشرو الکتریک غرب بشرح زیر میباشد.

اجرای تخصصی چاه ارت واجرای ارتینگ درایران

مشاور و مجری ایمنی برق

مشاور و مجری ایمنی ساختمان تخصص در زمینه اجرای سیستم های مدیریتی OHSAS 18001وISO 14001

مشاور ایمنی در کارگاهها و کارخانجات و شرکت های زیر مجموعه شهرک های صنعتی

 طراحی و حفر چاه ارت در کارگاهها و کارخانجات و شرکت های زیر مجموعه شهرک های صنعتی

 حفر و اجرای چاه ارت با مقاومت استاندارد در جایگاه های سوخت با مقاومت کمتر از یک اهم

 حفر و اجرای چاه ارت در سازمان ها و مراکز دولتی با مقاومت کمتر از دو اهم

 حفر و اجرای چاه ارت در ساختمان ها و کارگاه های شهرداری ها با مقاومت کمتر از دو اهم

 حفر و اجرای چاه ارت جهت ایمن سازی آسانسورها با مقاومت استاندارد

 حفر و اجرای چاه ارت مجتمع مسکونی با مقاومت کمتر از دو اهم

 اجرای سیستم ارت جهت ایمن سازی صاعقه گیر و برقگیر با مقاومت استاندارد

 حفر و اجرای چاه ارت بانک ها با با مقاومت استاندارد

 حفر و ایجاد چاه ارت استاندارد جهت ایمن سازی پست های برق با مقاومت استاندارد

 اجرای سیستم ارت و احداث چاه ارت استاندارد جهت ایمن سازی اتاق سرور با مقاومت کمتر از یک اهم

 حفر و ایجاد چاه ارت استاندارد جهت ایمن سازی تجهیزات پزشکی و بیمارستان ها با مقاومت کمتر از یک اهم

 بررسی و تست چاه ارت در کلیه کارگاه های تولیدی و ساختمانی و کارخانجات صنعتی مشمول وزارت کار

 بررسی اتصالات و سیستم همبندی ارت تجهیزات

 ارائه مشاوره در زمینه همبندی سیستم اتصال به زمین

 ارائه مشاوره در زمینه اصلاح چاه ارت های معیوب

 ارائه مشاوره در زمینه طراحی و حفر چاه ارت

 ارائه مشاوره در زمینه نگهداری و حفظ چاه های ارت

 پخش و فروش تجهیزات چاه ارت ( بنتونیت، صفحه مسی، سیم، تسمه، راد، صاعقه گیر و …)

 بررسی صحت عملکرد سیستم اتصال به زمین مطابق با آیین نامه های آیین نامه حفاظتی و تاسیسات الکتریکی کارگاه و آیین نامه ایمنی سیستم اتصال به زمین

 طراحی و اجرای سیستم ارتینگ و همبندی الکتریکی(هم پتانسیل سازی) اجرا و تعمیرات

و صدور گواهی نامه معتبر یک ساله مورد تایید وزارت کار

مقدمه:

تست ارت با درخواست مالک و یا کارفرما و توسط مشاوران حفاظت فنی-ایمنی ، مرکز تحقیقات حفاظت فنی وزارت کار(مشاوران ایمنی برق) انجام می شود.

باتوجه به اهمیت بالای سیستم اتصال به زمین که دو وظیفه ی اصلی حفظ ایمنی و حفاظت فنی تجهیزات در تاسیسات برقی را به عهده دارد تست سالیانه ی سیستم ارتینگ واخذ تاییدیه ی آن ، یکی از الزامات وزارت کار برای کارگاه های مختلف می باشد.

هنگام تست ارت جهت اخذ تاییدیه چاه ارت باید به نکات زیر توجه کرد :

۱- کلیه نکات ایمنی باید هنگام تست ارت رعایت گردد

۲- کاتالوگ دستگاه را مطالعه کرده باشیم.

۳-مسیر آزمون باید به نحوی انتخاب شود که خطرات احتمالی به حداقل برسد . در صنایع پرخطر باید حتما زون های خطر مشخص شده باشد .

۴-قبل از تست باید نداشتن ولتاژسیستم زمین اطمینان حاصل نمود.

۵- قبل از جدا کردن یک الکترود از سیستم زمین بایستی از عدم وجود جریان های بزرگ درآن اطمینان حاصل نمود.

۶- نباید تمامی الکترود های زمین یک سیستم را یک جا قطع نمود،مگر آنکه تاسیسات مربوطه ازقبل به طور کامل بی برق شده باشند.

۷-تنها اشخاص ذی صلاح میتوانند سیستم ارت را مورد ارزیابی قرار داده و تاییدیه صادر نماینده

اشخاص ذی صلاح :

مشاوران حفاظت فنی که پروانه صلاحیت در زمینه ی تخصصی ایمنی برق از شورای عالی حفاظت فنی کشور ( به ریاست وزارت کار ) اخذ نموده اند می توانند سیستم زمین (سیستم ارتینگ) ، سیستم صاعقه گیر وایمنی شبکه های فشارضعیف و فشار قوی را به صورت دوره ای مورد ارزیابی قرار دهند.

درصورت مطابقت با آیین نامه های حفاظت فنی وزارت کار تاییدیه جهت ادامه بهره برداری از سیستم را صادر نمایند.

این تاییدیه مورد قبول برای:

۱-بازرسان وزارت کار

۲-مسولین ایمنی صنایع

۳-کارشناسان سازمان استاندارد

۴- کارشناسان اداره ی آتش نشانی

۵-ناظران نظام مهندسی ساختمان

می باشد .

توانمندی های این شرکت در زمینه پیمانکاری چاه ارت بشرح زیر میباشد.

اجرای چاه ارت زیر دو اهم

تهیه لیست قیمت چاه ارت

ارتینگ مجتمع و اجرای همبندی ستون ها با جوش کدولد

تجهیزات سیستم ارتینگ

اجرای چاه ارت با lom لوم تاییدیه دار

اجرای چاه ارت با بنتونیت خالص صادراتی

اجرای چاه ارت با سوپرکاهنده صادراتی

اجرای چاه ارت با زغال و نمک برای جاهای سنگلاخی

اجرای چاه ارت با gem

اجرای چاه ارت با grm

اجرای چاه ارت با cem

اجرای چاه ارت با خاک رس

اجرای چاه ارت با سوپر اکتیو

اجرای چاه ارت بیمارستان ها clean earth

اجرای چاه ارت مخابراتی rf

اجرای چاه ارت ایستگاه های گاز

اجرای چاه ارت صدا و سیما

اجرای چاه ارت ارگان های دولتی و صدور تاییدیه

اجرای چاه ارت ساختمان ها و تاییدیه ناظر

اجرای چاه ارت آسانسورها

اجرای چاه ارت شرکت ها

تاییدیه چاه ارت

فروش لوازم چاه ارت

فروش یراق آلات چاه ارت

فروش صفحه مسی چاه ارت

فروش بنتونیت چاه ارت

فروش میله راد کاپرباند چاه ارت

فروش صفحه اتمایز چاه ارت

بازرسی فنی و تست چاه ارت:

بازرسی فنی و تست چاه ارت از نکات مهمی در صنعت و ساختمان است که در این مقاله به آن اشاره شده است.

مقاومت مخصوص زمین ρ:

مقاومت یک متر مکعب از زمین به ابعاد ۱×۱×۱ متر که بین دو الکترود صفحه ای مقابل هم سنجیده شده و واحد آن Ω-m می باشد.

تعریف گراند یا ارت:

گراند یا ارت در سیستم سیم کشی برق AC ، هادیی است که یک مسیر با امپدانس کمی را به زمین ایجاد تا از بروز ولتاژهای خطرناک گذرا در تجهیزات جلوگیری نماید.

هادی زمین (GROUNDING CONDUCTOR) دارای جریان نمی باشد.

عموما در آمریکای شمالی از کلمه GROUND  و در کشورهای انگلیسی زبان از EART استفاده می نمایند.

هدف از بکاربردن اتصال زمین (ارت):

۱ ـ حفاظت و ایمنی جان انسان

۲ـ حفاظت و ایمنی وسایل و تجهیزات الکتریکی و الکترونیکی

۳ ـ فراهم آوردن شرایط ایده‌ال جهت کار

۴ ـ جلوگیری از ولتاژ تماسی

۵ ـ حذف ولتاژ اضافی

۶ ـ جلوگیری از ولتاژهای ناخواسته و صاعقه

۷ ـ اطمینان از قابلیت کار الکتریکی

۸- کاهش افت ولتاژ و افت توان بر اثر عدم تعادل بار در سیستم

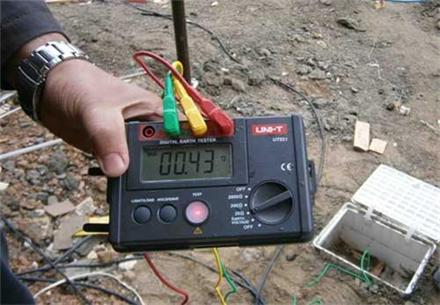

تست چاه ارت

به منظور حصول اطمینان از صحت کار کرد سیستم ارت در مقابل اضافه ولتاژهای تولید شده در بدنه که باعث صدمه دیدن دستگاهها و افراد می‌شود.

همچنین ولتاژهای بسیار زیاد و خطرناک ناشی از برخورد صاعقه با دکلهای کامپیوتری ضروریست مقاومت سیستم ارت به صورت سالانه اندازه گیری شود.

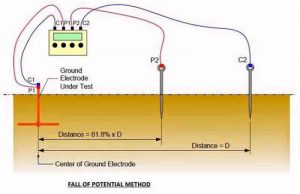

دردو حالت میبایستی میزان اهم چاه ارت را با دستگاه ارت تستر اندازه گیری کرد:

۱-در حالت بسته (رینگ)

۲-در حالت باز

در حالت بسته باید زیر ۲ اهم و در حالت باز زیر ۵ اهم باشد.در غیر این صورت باید چاه ارت را احیاء کرد.

لزوم اندازه گیری و تست چاه ارت

بازرسی فنی و تست چاه ارت بر اساس ماده ۱۳-۲-۵ (تاسیسات الکتریکی راباید قبل از شروع بهره برداری یا پس از هر تغییر عمده در آن آزمود تا نسبت به صحت کارهای انجام شده طبق این مقررات اطمینان حاصل شود).

همچنین بر اساس بند پ ۱-۹-۴ مبحث سیزدهم مقررات ملی ساختمان (در پایان کار احداث هر الکترود زمین و از آن پس به صورت دوره ای باید مقاومت آن را نسبت به جرم کلی زمین به کمک دستگاه های قابل قبول برای انجام این کار و توسط افراد کار آزموده اندازه گیری کرد.

و اگر تغییرات قابل ملاحظه ای در مقاومت الکتریکی مشاهده شد نسبت به توسعه سیستم اتصال زمین با احداث الکترودهای جدید اقدام نمود).

علاوه بر آن بر اساس ماده ۲۲-۷-۸-۵ مبحث بیست و دوم مقررات ملی ساختمان (آزمون اندازه گیری مقاومت الکترود زمین باید با استفاده از تجهیزات و روش های تایید شده به صورت دوره ای تست چاه ارت انجام شود).

فروش ویژه صاعقه گیر آذرخش

مقدمه:

سرج ارستر یک محافظ اولیه برای حفاظت از وسایل الکترونیکی در برابر انواع نوسانات ولتاژ ناشی از شرایط جوّی و تغییر ولتاژ می باشد.

به طور کلی سرج ارستر به طور موازی به تجهیزاتی که وظیفه محافظت از آنها را دارد متصل می شود و با منحرف کردن ولتاژ اضافی از آسیب رسیدن به دستگاه جلوگیری می کند.

درون سرج ارستر یک مقاومت سرامیکی غیر خطی وجود داردکه جراین ناشی از رعد و برق یا ولتاژ اضافی را به زمین منتقل می نماید.

سرج ارستر ولتاژی که برای تجهیزات الکتریکی مناسب تعریف شده است را به دستگاه الکترونیکی ارسال می نماید.

هنگامیکه یک ولتاژ بالاتر ار حد نرمال در خط وجود داشته باشد سرج ارستر فورا ً یک مسیر به زمین ایجاد میکند و ولتاژ بیش از حد رابه زمین منتقل می کند.

همچنین از انتقال هرگونه ولتاژ بیشتر به زمین جلوگیری می نماید.

در نتیجه سرج ارستر دارای دو عملکرد می باشد:

اول آنکه یک نقطه در مدار تعریف میکند که ولتاژ اضافی از آن طریق به زمین منتقل گرد.

و دوم آنکه از انتقال جریان نرمال به زمین جلوگیری میکند.

سرج ارستر در برابر حفاظت از شوک های الکتریکی:

شوک های الکتریکی اغلب از طریق صاعقه ایجاد می گردد.

این ولتاژهای القایی موجب اختلالات در شبکه های مختلف می گردد .

مقدار این ولتاژ چندین کیلو ولتی در مدت زمان چند میکرو ثانیه ای می باشد.

این اختلالات ممکن است باعث عملکرد نادرست دستگاه و یا از کار افتادگی کامل سیستم های حساس گردند.

شوک های الکتریکی ناشی از اثراتن غیر مستقیم صاعقه هستند که عوامل تاثیر گذار بر سیستم های الکتریکی و مخابراتی می شود .

سرج ارستر می تواند جهت جلوگیری از شوک های ناگهانی و اضافه ولتاژ های ناگهانی و برگشتی از صاعقه گیر را گرفته و باعث حفاظت از لوازم برقی می گردد.

یکی از مهمترین و بهترین حفاظت ها استفاده از SPD یا TVSS برای جلوگیری از شوک های الکتریکی (سرج ولتاژ) که باعث کنترل و محدود کردن ولتاژ در حد قابل تحمل برای سیستم های قابل استفاده می باشد.

نمایندگی فروش سرج ارستر

ویژگی های یک سرج ارستر خوب:

توانایی تخلیه ای اضافه ولتاژ برگشتی از صاعقه

جلوگیری و ایجاد اختلال در سیستم های استفاده کننده

دارای سیستم کنتاکت جهت اطلاع از خرابی

داشتن نمایشگر به صورت LCD

قابلیت جداشوندگی خشاب از پایه

انواع ارستر:

ارسترهای کلاس B یا کلاس І

ارسترهای کلاس c یا کلاس ІІ

ارسترهای کلاس B+C یا کلاس ІІ + І

ارسترهای کلاس D

ارسترهای دیتا و مخابراتی

ارستر فتوولتاییک

نمایندگی فروش سرج ارستر:

این شرکت نمایندگی فروش سرج ارستر سیتل ساخت کشور فرانسه در غرب کشور میباشد.

مقدمه:

امروزه در ساختمان سازی وجود قوانین و مقررات و لزوم استفاده از تجهیزات و وسایل خاص سبب می شود ایمنی یک ساختمان برقرار گردد.

به همین دلیل توجه به رعایت اصول و قواعد حفاظتی در ساختمان سازی واحد های صنعتی و خانگی امری ضروری است و باید به آن توجه شود.

در همین راستا یکی از المان های حفاظتی در ساختمان سازی وجود چاه ارت یا سیستم ارتینگ است.

یکی دیگر از نکاتی که همواره باید به آن توجه نمود وجود پدیده های طبیعی است که می توانند سبب آسیب رسیدن به ساختمان ها نیز شوند.

یکی از این پدیده ها صاعقه یا رعد و برق است.

جهت محافظت در برابر آن استفاده از سیستم ارتینگ یا چاه ارت توصیه می شود.

در واقع به منظور حفاظت از دستگاه ها ، افراد ، اضافه ولتاژهای تولید شده در دستگاه ها یا سیم کشی ساختمان همچنین جهت محافظت در برابر ولتاژهای بالایی که از برخورد صاعقه با دکل های برق ایجاد می شود می توان از سیستم ارتینگ استفاده کرد.

تعریف چاه ارت:

چاه ارت چاله ای است که به صورت عمقی در زمین حفر می شود تا جایی که به رطوبت نسبی خاک برسد.

در داخل آن تجهیزات مختلفی مورد استفاده قرار می گیرد.

به طور مثال در این چاه یک صفحه مسی قرار دارد که توسط سیم مسی به صفحه جوش می خورد و این صفحه باید به صورت عمودی که بیشترین تماس را با چاه داشته باشد درون آن قرار داده شود.

اطراف این صفحه مسی از بنتونیت پر می شود و سیم مسی باید از چاه بیرون کشیده شده و به تابلوی تست باکس برده شود.

و از آنجا به کلیه دستگاه های الکتریکی متصل گردد.

در ادامه با تجهیزات و لوازم مورد نیاز این سیستم بیشتر آشنا می شویم.

عمق چاه ارت:

عمق این چاه باید برای خانه ها و منازل مسکونی حدودا سه تا پنج متر باشد.

و برای مصارف صنعتی مانند:

بیمارستان ها ،

کارخانه ها ،

کارگاه های تولیدی ،

آزمایشگاه ها ،

اداره و سازمان ها با عمق ۶ تا ۱۰ متر حفر می شود.

البته نکته قابل توجهی که در حفر این چاه اهمیت دارد حساسیت بالای آن است .

زیرا پس از راه اندازی و ایجاد این سیستم امکان دستیابی مجدد به آن وجود ندارد پس باید نهایت دقت به کار رود.

اهداف استفاده از سیستم ارتینگ یا چاه:

حفاظت و ایمنی جان انسان

حفاظت و ایمنی وسایل و تجهیزات الکتریکی و الکترونیکی

حذف ولتاژ اضافی و جلوگیری از ایجاد برق گرفتگی

جلوگیری از ولتاژهای ناخواسته و صاعقه

جلوگیری از آسیب رسیدن به دستگاه ها

یکنواخت کردن ولتاژ اضافی و به حداقل رساندن آن

روش اجرای چاه ارت:

برای اجرای چاه ارت باید در ابتدا مقداری بنتونیت اکتیودار یا مواد کاهنده اهم زمین با آب ترکیب شود تا به صورت ملات در آید.

سپس تا عمق ۲۰ و ۳۰ سانتی متری از ته چاه با این مواد کاهنده پر شود .

در مرحله بعدی صفحه مسی که سیم مسی به آن جوش خورده به صورت تیغه ای یا ایستاده بر روی ملات ته چاه قرار داده می شود.

سپس مقداری از مواد کاهنده به صورت ملات دور صفحه مسی ریخته می شود.

به طوری که تمام صفحه مسی پوشانده شود و حتی حدودا ۳۰ سانتی متر روی صفحه را بگیرد.

در مرحله بعدی یک لوله پلیکا برای مرطوب ماندن خاک قرار داده می شود.

در ادامه باقی مانده عمق چاه ارت با خاک رس پر می شود.

به صورت کلی بد نیست بدانید اجرای عملیات و استفاده از لوازم چاه ارت بسته به شرایط مکانی متفاوت است و به دو روش عمقی و سطحی انجام می شود.

زمین عمقی:

در مکان هایی که امکان حفر چاه وجود دارد و خاک مناسب است ، گودال ارت به صورت عمقی حفر می شود.

زمین سطحی:

در صورتیکه امکان حفر زمین وجود نداشته باشد از روش سطحی استفاده می شود که اصطلاحا به آن سیستم ارتینگ گفته می شود.

انواع سیستم اتصال به زمین (ارت) :

اتصال زمین ارت حفاظتی:

در استفاده از ارت نوع حفاظتی هدف ایمنی افرادی است که در حال کار کردن با دستگاه الکتریکی می باشند.

به عنوان مثال بارها شده است در آشپزخانه منازل به بدنه فلزی یخچال و ماشین لباسشویی دست زده اید و دچار برق گرفتگی مختصر شده اید.

علت این امر نشتی جریان و خاصیت میدان مغناطیسی دستگاه است که بار اضافه را به بدن شما منتقل می کند.

در صورتی که با استفاده از چاه ارت ایمنی افراد حاضر در ساختمان تامین می شود.

اتصال زمین ارت الکتریکی:

در اتصال زمین ارت الکتریکی هدف صحیح و درست کار کردن دستگاه الکتریکی است .

به همین گفته می شود که وجود سیم ارت ایمنی افراد و دستگاه های الکتریکی را تامین می کند.

لوازم چاه ارت (تجهیزات و ملزومات)

با بالا رفتن اهمیت سیستم ارتینگ در انواع ساختمان های مسکونی ، اداری و تجاری عرضه تجهیزات و ملزومات چاه ارت برای اجرای این مهم دارای جایگاه ویژه ای می باشد.

اجرای سیستم چاه ارت از موارد حفاظتی مهم در ساختمان سازی است.

لوازم چاه ارت شامل:

صفحات مسی،

سیم مسی،

میله مسی،

جوش،

کلمپ سیم ارت،

کابلشو

و ژل کاهنده مقاومت زمین می باشد که در ادامه به تشریح و توضیح هر یک می پردازیم :

صفحه مسی:

ورقه هایی از جنس فلز مس که به صورت عمودی داخل چاه ارت قرار داده می شوند و سیم مسی باید به این صفحه جوش داده شود.

انتقال بار و ولتاژ اضافی از وسایل الکتریکی به زمین بوسیله صفحه مسی به راحتی صورت میگیرد.

البته باید توجه کنید اتصال سیم به صفحه مسی بسیار مهم است و در هیچ شرایطی نباید این اتصال تنها با بست برقرار گردد و حتما باید جوش داده شود.

سیم مسی:

سیم مسی از اجزای اصلی مورد نیاز در سیستم حفر چاه های ارت می باشد زیرا فلز مس رسانای قوی جریان برق است و می تواند ولتاژ اضافی را گرفته و به زمین منتقل نماید .

سیم مسی اندازه های مختلفی دارد و به صورت سیم یا تسمه تولید می شود.

و وظیفه دارد به صفحه مسی متصل گردد و بار برق اضافه را از وسایل الکتریکی گرفته و نهایتا به خاک منتقل کند.

میله مسی:

میله مسی یا الکترود در واقع نوعی میله گالوانیزه محکم است که از تجهیزات چاه ارت است .

در محل هایی که امکان کندن زمین نیست به عنوان صفحه مسی مورد استفاده قرار می گیرد و سیم به آن متصل می شود .

همچنین این میله به دلیل ساختار محکمی که دارد به راحتی می توان آن را داخل زمین کوبید.

بنتونیت:

بنتونیت در واقع مخلوطی از ذغال و نمک است که به عنوان یک خاک چسبنده در اجرای چاه های ارت مورد استفاده قرار می گیرد.

در واقع این ماده حفره های اطراف میله زمین را پر می کند.

جوش:

قطعه ای که برای اتصال دادن سیم مسی به صفحه مسی مورد استفاده قرار می گیرد و انواع مختلفی دارد همانند جوش آرگون ، جوش کدولد یا ترمیک

شینه ارت:

یکی از تجهیزاتی که در حفر چاه ارت مورد استفاده قرار می گیرد و در دسته اتصالات سیستم ارتینگ قرار دارد.

این قطعه جهت هدایت جریان الکتریکی به قطعات مختلف تابلو را به عهده دارد.

کابلشو:

یکی از تجهیزات مورد استفاده در سیستم چاه ارت کابلشو است که وسیله ای جهت اتصال کابل به بخش های دیگر است.

مواد کاهنده مقاومت زمین

ماده ای که در چاه ارت ریخته می شود و با داشتن ضریب هدایت الکتریکی بالا ، مقاومت الکتریکی زمین را کاهش داده و کارایی سیستم ارتینگ را بالا می برد.

کلمپ:

از انواع اتصالات چاه ارت که دارای نمره های مختلفی است.

هزینه چاه ارت:

قیمت اجرای چاه ارت توسط این شرکت بر اساس طرح و مقاومت مورد نیاز بین ۳ الی ۵ ملیون تومان میباشد.
