نکات عمومی ومهم در خصوص چاه ارت برقگیر:

کلیه اتصالات با مفتول برنج یا نقره جوشکاری گردد.

سطح جوش باید ۶cm باشد و جهت اتصالات و جوشکاری رعایت گردد (در مواردی Codweld توصیه می‌شود).

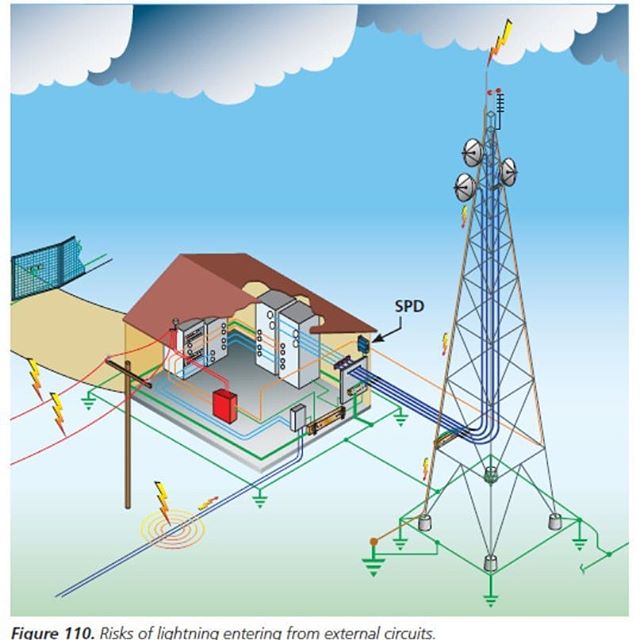

از هر پایه دکل‌های خود ایستا هم فونداسیون دکل توسط سیم مسی و بست مخصوص به سیم ارت و هم پای دکل به سیستم ارت جوشکاری گردد.

سیم میله برقگیر از پایه‌ای که آنتن‌های کمتری نصب می‌شود و با کابل‌های روی لِدر حداکثر فاصله را داشته باشد بدون خمش در مسیر و مستقیماً به رینگ داخل کانال و از کوتاهترین مسیر توسط جوش متصل گردد.

میله برقگیر روی دکل در بالاترین نقطه دکل (با رعایت مخروط حفاظتی با زوایه ۴۵ درجه) به طوریکه تجهیزات را کاملاً پوشش دهد قرار گیرد.

جنس آن تمام مس با آلیاژ استاندارد به قطر ۱۶mm و طول آن بستگی به ارتفاع نصب آنتن‌های روی دکل دارد.

شعاع خم سیم مسی حداقل ۲۰ سانتیمتر و زاویه قوس حداقل ۶۰ درجه رعایت گردد (رعایت زاویه خمش سیم مسی)

پایه‌ها و نقاط ابتدا و انتهای لدر افقی به سیستم گراند متصل گردد.

 کلیه کابل‌های ورودی به سالن دستگاه توسط بست گراند به بدنه دکل وابتدای لدر افقی (بعد از محل خم شدن کابل) گراند شوند.

به هیچ عنوان در روی دکل جوشکاری صورت نگیرد.

اتصال از شبکه گراند سیستم اجرا شده، به تانکر سوخت، دیزل ژنراتور، تانکر آب هوایی، اسکلت فلزی ساختمان و در و پنجره‌های اتاق دستگاه صورت گیرد.

اگر سیستمی از قبل اجرا شده باشد، سیستم قدیم به جدید در عمق خاک متصل گردد.

سیستم ارت در روی زمین باید با روکش و سیم داخل کانال‌ها باید بدون روکش و مستقیم کشیده شود.

پر کردن کانال باید با خاک سرند شده کشاورزی یا خاک نرم انجام گردد.

ارتفاع نصب شینه مسی ۵۰cm از کف تمام شده باشد.

شینه داخل اتاق حتی‌المقدور به چیدمان دستگاه‌ها نزدیک باشد.

از هر دستگاهی جداگانه سیم ارتی به شینه متصل گردد (قطر و طول شینه گراند بستگی به تعداد انشعابات آن دارد).

در دکل‌های مهاری پر ظرفیت مهارهای دکل بایستی توسط بست مخصوص به گراند اتصال یابد.

جهت استفاده ترانس برق شهر در ایستگاه‌های مخابرات بایستی گراند جداگانه اجرا گردد.

در سایت‌های کامپیوتری جهت اجرای سیستم زمین حتی‌الامقدور بایستی از یک زمین با سطح یکنواخت (بدون شیب) استفاده نمود.

در ایستگاه‌ها بین نول و گراند نبایستی اختلاف ولتاژ وجود داشته باشد.

در دکل‌های پر ظرفیت که ابعاد قسمت بالای دکل بیشتر از ۲ متر می‌باشد، نیاز به نصب یک عدد برقگیر اضافی در سمت مقابل برقگیر اول می‌باشد.

در سیم کشی داخل محوطه سایت‌های کامپیوتری برای چراغ‌های روشنایی و سایر موارد باید از کابل زمینی استفاه گردد.

در ایستگاه‌های بالای کوه و نقاط  دور از شهر نباید از چراغ روشنایی خیابانی استفاده شود.

استاندارد قابل قبول آزمایش و تحویل اتصال زمین برای سایت‌های کوچک زیر ۱۰ اهم است.

و برای سایت‌های بزرگ و مهم زیر ۳ اهم می‌باشد.

مقدمه:

واحد های نوری فتوولتائیک (PV)، از نور خورشید جریان الکتریسیته تولید می کنند.

این اجزاء بی هیچ جزء متحرکی می توانند وسایل شما را راه اندازی، باتری ها را شارژ یا اینکه برای شبکه ی برق، انرژی تولید کنند.

آرایه ای از سلول های خورشیدی از طریق اثر فتوولتائیک، انرژی را جمع آوری می کند.

این اثر در سال ۱۸۳۹ به وسیله ی فیزیکدان فرانسوی الکساندرادموند بکیورل کشف شد.

در این روش سلول های PV از انرژی موجود در فوتون های نور خورشید الکتریسیته تولید می کنند.

وقتی که نور خورشید به یک سلول PV برخورد می کند، آن سلول تعدادی از فوتون ها را جذب می کند و انرژی این فوتون ها در ماده ی نیمه رسانا به الکترون تبدیل می گردد.

با کسب انرژی از فوتون، الکترون می تواند جایگاه معمول خود را در اتم نیمه رسانا ترک نموده و بخشی از جریان در یک مدار برقی گردد.

ساختار فیزیکی سلول های خورشیدی:

با اتصال یک نیمه هادی نوع p به یک نیمه هادی نوعn ، الکترون ها از ناحیه n به ناحیه p و حفره ها از ناحیه p به ناحیه n منتقل می شوند.

با انتقال هر الکترون به ناحیهp ، یک یون مثبت در ناحیه n و با انتقال هر حفره به ناحیهn ، یک یون منفی در ناحیه p باقی می ماند.

یون های مثبت و منفی میدان الکتریکی داخلی ایجاد می کنند که جهت آن از ناحیه n به ناحیه p است.

این میدان با انتقال بیشتر باربرها )الکترون ها و حفره ها(، قوی تر و قویتر شده تا جایی که انتقال خالص باربرها به صفر می رسد.

در این شرایط ترازهای فرمی دو ناحیه با یکدیگر هم سطح شده اند و یک میدان الکتریکی داخلی نیز شکل گرفته است .

اگر در چنین شرایطی، نور خورشید به پیوند بتابد، فوتون هایی که انرژی آنها از انرژی شکاف نیمه هادی بیشتر است، زوج الکترون حفره تولید میکنند.

زوج هایی که در ناحیه تهی یا حوالی آن تولید شده اند، شانس زیادی دارند که قبل از ترکیب، توسط میدان داخلی پیوند از هم جدا شوند .

میدان الکتریکی، الکترون ها را به ناحیه n و حفره ها را به ناحیه p سوق می دهد.

به این ترتیب تراکم بار منفی در ناحیه n و تراکم بار مثبت در ناحیه p زیاد می شود.

این تراکم بار، به شکل ولتاژی در دو سر پیوند قابل اندازه گیری است.

اگر دو سر پیوند با یک سیم، به یکدیگر اتصال کوتاه شود، الکترون های اضافی ناحیهn ، از طریق سیم به ناحیه p رفته و جریان اتصال کوتاهی را شکل می دهند.

اگر به جای سیم از یک مصرف کننده استفاده شود، عبور جریان از مصرف کننده، به آن انرژی می دهد.

به این ترتیب انرژی فوتون های نور خورشید به انرژی الکتریکی تبدیل می شود .

هر چه میدان الکتریکی درون پیوند قوی تر باشد، ولتاژ مدار باز بزرگتری بدست می آید.

برای دست یافتن به یک میدان الکتریکی بزرگ، باید اختلاف ترازهای فرمی دو ماده p و n از یکدیگر زیاد باشد .

برای این منظور باید انرژی شکاف نیمه هادی بزرگ انتخاب شود.

بنابراین ولتاژ مدار باز یک سلول خورشیدی با انرژی شکاف آن افزایش می یابد.

اما افزایش انرژی شکاف سبب می شود، فوتون های کمتری توانایی تولید زوج الکترون حفره داشته باشند.

بنابراین جریان اتصال کوتاه کمتری نیز تولید شود.

بنابراین افزایش انرژی شکاف، روی ولتاژ مدار باز و جریان اتصال کوتاه سلول دو اثر متفاوت دارد.

روشهای تولید انرژی خورشیدی:

امروزه شش شیوه تولید برق از نور خورشید شناخته شده است که عبارتند از:

آیینه خورشیدی

سهمی گون دریافت کننده مرکزی

آیینه های بشقابی- استرینگ

دودکش خورشیدی

استخر خورشیدی

سلولهای نوری(فتوولتائیک)

مزایای نظریه نیروگاههای سلول نوری:

قطعات متحرک ندارند.

عمر مفید طولانی دارند.

به تعمیر و نگهداری اندکی نیاز دارند.

امکان تولید متمرکز یا مجزا با این سیستمها وجود دارد.

تجارب طولانی در فن آوری سلول نوری و قطعات که به شکل تجاری تولید شده اند، در دسترس است.

معایب نظریه نیروگاههای سلول نوری:

بازده نسبتأ کمی دارند.

هزینه های سرمایه گذاری سیستم فتوولتائیک همچنان بسیار زیاد است.

ساعت کارکرد با تمام ظرفیت در طول سال محدود است.

پیوند با سیستم پشتیبان سوخت فسیلی ناممکن است.

سلولهای نوری نیاز به سیستم مجزای پشتیبانی یا برق شبکه برای جبران نوسازی انرژی خورشیدی دارند.

ذخیره سازی با باتریهای الکتروشیمیایی برای این شیوه تولید بسیار گران قیمت است.

مقدمه:

ارت یا ارث (earth) به معنای زمین است که در صنعت برق به آن سیستم اتصال زمین اطلاق می‌شود.

در مهندسی برق، واژه ارت با توجه به کاربردهای آن دارای مفاهیم متنوعی است.

اما در اینجا این واژه در مورد اتصال مستقیم به زمین مورد استفاده قرار می‌گیرد.

یک مدار الکتریکی ممکن است به دلایل مختلفی به زمین متصل شده باشد.

در مدارهای قدرت این اتصال‌ها عموماً برای افزایش ایمنی و محافظت افراد یا دستگاه‌ها از تاثیرات معیوب بودن عایق‌کاری هادی‌ها ایجاد می‌شود.

اتصال به زمین در مدارها از آسیب دیدن عایق‌های مدار در اثر افزایش ولتاژ بین زمین و مدار جلوگیری میکند.

و این ولتاژ را در یک حد معین محدود می‌کند.

از اتصال زمین برای جلوگیری از افزایش الکتریسیته ساکن نیز استفاده می‌شود.

وظیفه اصلی سیستم ارتینگ اینست که هر جریان الکتریکی که وارد سیستم شد را به‌طور کامل به زمین منتقل کند.

سیستم ارتینگ متشکل از چاه ارت و سیم متصل به چاه است.

اگر ما بدنه تمام دستگاه‌های برقی یا به طور کلی هرنوع مصرف کننده برق را توسط یک رشته سیم به زمین متصل کنیم، یک سیستم ارتینگ ایجاد کرده‌ایم.

در سیستم‌های الکتریکی(electrical installation)، یک سیستم  اتصال به زمین(earthing system(، پتانسیل الکتریکی هادیها را نسبت به سطح رسانایی زمین تعریف می‌کند.

انتخاب سیستم زمین می‌تواند در ایمنی و سازگاری الکترومغناطیسی نسبت به منبع تغذیه، تاثیر گذار باشد.

مقررات در بین کشورها با وجود تبعیت از توصیه های کمیسیون بین المللی الکتروتکنیک International Electrotechnical Commissionمی‌ تواند بسیار متفاوت باشد.

عمدتا سیستم‌های الکتریکی یک سیم اتصال به زمین دارند.

ارت

گراند

ارتینگ

گراندینگ

صاعقه گیر

برقگیر

بطور کلی ۴ نوع سیستم زمین earthing systemدر یک پلنت صنعتی یا تجاری می توان ذکر نمود:

– گراند صاعقهLightning ground

عبارتست از مجموعه تمهیداتی که برای جلوگیری از تخلیه‌ی مستقیم انرژی صاعقه در یک پلنت به‌کار گرفته می شود.

به عبارت عامیانه تر ایجاد یک مسیر ایمن برای عبور جریان ناشی از صاعقه که مستقیما روی ساختمان یا تجهیزات فلزی در محوطه تخلیه می شود از بام تا زمین.

در صورتی که صاعقه به طور مستقیم به ساختمان یا تجهیزات فلزی روی بام یا جنب ساختمان برخورد کند و ساختمان موردنظر سیستم گراند صاعقه گیر Lightning ground نداشته باشد جریان صاعقه به جای عبور از مسیر معین و بی خطر از طریق دیگر تجهیزات فلزی مثل:

استراکچر ساختمان،

مخزن های آب ،

آنتن ها ،

دود کش ها ،

لوله فلزی آب،

ناودانی های ساختمان و … به سمت زمین حرکت می کند.

این تخلیه جریان گاها در حدود صد کیلوآمپر است که می تواند خطرات زیادی را برای افراد و تجهیزات  مورد استفاده در ساختمان به همراه داشته باشد.

– گراند قدرت Power ground

عبارتست از اتصال بدنه‌ی  فلزی تجهیزات مکانیکی و الکتریکی برقی یا حتی بدون برق به همدیگر و نهایتاً اتصال آن‌ها به زمین از طریق یک یا چند الکترود زمین.

  همان طور که قبلا گفته شد، سیستم اتصال به زمینGROUNDING  جهت تجهیزاتی که با برق کار می کنند و بدنه فلزی حتی در برخی موارد بدنه عایق دارند و یا تجهیزاتی که با برق کار نمی کنند اما بدنه هادی دارند الزامیست.

بدنه هادی بخشی از تجهیزات الکتریکی یا غیرالکتریکی است که قابل دسترسی است و می توان آن ها را لمس نمود.

این قسمت از تجهیز در وضعیت عادی برقدار نخواهد بود اما ممکن است در اثر بروز نقصی در دستگاه یا ایجاد اتصال داخلی  و حتی الکتریسته ساکن برقدار شود.

انواع گراند قدرت شبکه های برق رامی توان به دو دسته کلی: گراند فشار ضعیف و  گراند فشار متوسط تقسیم کرد.

– گراند سیستم System ground  (گراند الکتریکی یا نول الکتریکی)

 عبارتست از اتصال مستقیم، سلفی یا مقاومتی نقطه‌ی صفر ثانویه‌ی ترانسفورماتورهای تغذیه‌ی برق به زمین که معمولا همان سیستم نول است.

جهت تکمیل مدار یک وسیله برقی، علاوه بر فاز نیاز به سیم دیگری داریم که برق را از وسیله به مولد(نیروگاه) برگرداند.

که به این سیم، سیم نول می گویند.

به عبارت دقیق تر سیم نول، سیمی است که جریان خروجی از وسیله را به مولد برمی گرداند.

سیم نول را  وارد چاهی مرطوب می کنند تا به زمین وصل شود که به آن چاه نول می گویند.

این کار باعث می شود از زمین مرطوب به عنوان قسمتی از مدار استفاده شود.

یعنی زمین نیز به عنوان قسمتی از مدار بین مصرف کننده و مولد مورد استفاده قرار می گیرد.

– گراند سیستم های الکترونیکی حساس Signal ground

جهت تجهیزات حساس به نویز و دستگاه‌های تبادل داده از جمله کامپیوترها، سنسورها و … استفاده می شود.

ارت،

گراند،

ارتینگ،

گراندینگ،

صاعقه گیر،

برقگیر،

تفاوت ارت و گراند:

به لحاظ لغت شناسی،  گرانیدنگ اصطلاحی است که بیشتر در آمریکای شمالی و استاندارد IEEE مصطلح است .

در حالی که واژه ارتینگ در سایر مناطق جهان استفاده می شود.

به لحاظ تکنیکی، همانطور که در کتاب سبز IEEE بحث شده است، وقتی صحبت از ارتینگ می شود، اتصال مستقیم و فیزیکی به زمین (کره زمین) به عنوان یک رسانای بسیار بزرگ مطرح است.

در حالی که در گراندینگ، همانند آنچه در اتصال قطب منفی منابع تغذیه مدارات الکترونیک یا ایجاد مسیر برگشت جریان در مدارات قدرت مطرح است .

در گراندینگ اتصال فیزیکی به خود زمین مطرح نیست و تنها ایجاد یک نقطه پتانسیل مرجع و یا ایجاد مسیری ارزان برای برگشت جریان (نول) و کارکرد صحیح تجهیزات اهمیت دارد.

لذا ممکن است نقطه گراند در محلی با فاصله از زمین واقع شده باشد یا با واسطه (امپدانس) و به طور غیر مستقیم به زمین وصل باشد.

به عبارت دیگر، ولتاژ نقطه ارت همواره صفر است در حالی که ولتاژ نقطه گراند ممکن است صفر نباشد.

به عبارت دیگر، ارتینگ اتصال هادیهای پسیو به زمین است که با هدف ایمنی انجام میشود.

هادیها و بدنه های فلزی ارت شده در حالت طبیعی حامل جریان نیستند و لذا شکل گیری جریان در ارت نشانه خطاست.

در حالی که گراند شامل هادیهایی است که به طور نرمال حامل جریان هستند (در قدرت سیم نول و در الکترونیک سیم منفی).

لذا، گراندینگ برای ایجاد مسیر بازگشت جریان و حفاظت مدار کاربرد دارد.

یکی ازنکات مهم دیگر، تفاوت محل ارت/گراند در مدارات ترکیبی قدرت و الکترونیک است.

در این مدارات، هر چند اتصال زمین مدارات قدرت و زمین یکی نشان داده می شود، ولی باید توجه داشت که اتصال زمین بخش الکترونیکی و قدرت از هم ایزوله هستند.

زیرا افزایش پتانسیل نقطه زمین در مدارات قدرت ممکن است موجب تخریب مدارات الکترونیکی شود.

ارت

گراند

ارتینگ

گراندینگ

صاعقه گیر

برقگیر

ژل کاهنده مقاومت زمین

مواردی که در قیمت طراحی و اجرا پروژه سیستم ارتینگ دخیل می باشد:
۱_ طراحی و اجرا سیستم ارتینگ در محیط هایی مانند پالایشگاهها و محیط های گازی و برج ها و مراکز صنعتی و … که از لحاظ حساسیت محیط و سیستم ها با یکدیگر متفاوت می باشند.
۲_ نوع خاک و مقاومت خاک که در عمق چاه تاثیر گذار است.
۳_ شرایط آب و هوایی(پروژه در شمال کشور یا در جنوب انجام می شود؟ و متناسب با آن سیستم ارتینگ وحفاظت طبق استاندارد همان منطقه طراحی خواهد شد).
۴_اندازه پروژه
۵_ تعداد تجهیزاتی که قرار است توسط سیستم ارتینگ حفاظت شود.

۶_سایز کابلهای ارتینگ مورد استفاده در پروژه
۷_ تجهیزات مورد استفاده، متناسب با نوع پروژه

ژل کاهنده مقاومت زمین

تجهیزات و روشهای اجرای چاه ارت:

 چاه ارت به روش الکتروشیمیایی:

زمانی می‌توان از الکترود‌ها برای سیستم چاه ارت و ارتینگ استفاده کرد که فضای آزاد زیادی برای اجرای کار در دسترس باشد.

کاربرد الکترودهای افقی

مورد استفاده در نیروگاه‌ها و مکان‌هایی با فشار قوی (باعث ایجاد سطوح هم پتانسیل می‌شود).

اجرای سیستم چاه ارت و ارتینگ در زمین‌های سخت و سنگلاخی، قابل نصب در عمق‌های پایین (به عنوان مثال پایین‌تر از عمق یخ‌زدگی یک ناحیه)

در برخی موارد مشاهده شده است که هر نوعی فلز دفن شده در زمین،

در صورتی که در تماس مستقیم با زمین باشد را نیز یک الکترود افقی می‌گویند البته این موضوع مربوط به سالیان گذشته بود.

الکترودهای صفحه‌ای

نوع دیگری از الکترود‌ها معرفی الکترود صفحه‌ای می‌باشد.

این الکترود در هنگام انتخاب بین چندین الکترود زمین توسط کارشناسان آخرین اولویت می‌باشد.

امروزه کاربرد الکترود‌های صفحه‌ای تنها در دو شکل امکان‌پذیر است:

در صورتی که فضای موجود برای اجرای الکترود زمین آنقدر کم باشد که محدودیتی برای اجرای روش بهتر

(مانند روش استفاده از میله‌های متعدد موازی) وجود داشته باشد.

در صورتی از این روش استفاده می‌شود که سختی زمین بالا بوده و تنها راه جای دادن الکترود در زمین،

به وسیله حفاری عمیق با ماشین آلات می‌باشد.

البته موارد استثنایی نیز وجود دارد و در برخی از مناطق جهان که زمین‌ها در آن قسمت‌ها نمناک هستند،

الکترودهای صفحه‌ای بکار گرفته می‌شوند .

روش نصب الکترود صفحه‌ای در عمق کم (برای اجرای سیستم چاه ارت)

طبق اطلاعات به دست آمده الکترود را به شکلی نصب می‌کنند که روی صفحه الکترود

به میزان مشخص شده توسط کارشناس از خاک پوشانده شود.

روش قدیمی نصب الکترود صفحه‌ای در عمق زیاد

این روش بیشتر در ایران رایج است و هدف اصلی رسیدن به سطوح و لایه‌های نمناک زمین می‌باشد.

اما مشاهده می‌شود که در روش‌های طراحی مدرن، با توجه به صرفه اقتصادی آن، ترجیحا از

الکترودهای قائم در اکثر پروژه‌های اجرای چاه ارت استفاده می‌شود.

ژل کاهنده مقاومت زمین

الکترود‌ها برای دفن شدن در زمین توسط چه موادی پوشش داده می‌شوند؟

۱) پوشش الکترودهای ساده با خاک رس مانند بنتونیت چاه ارت

۲) پوشش خاص الکترودهایی که دارای پایه کربنی هستند با مارکونیت

۳) پوشش الکترودهایی با پایه پلیمری جذب کننده رطوبت با بنتونیت

قیمت تجهیزات اجرای چاه ارت:

امروزه هزینه‌های لایه‌های نمناک زمین و سیستم ارتینگ تا حدودی می‌توان گفت که قابل توجیه نیست.

البته ناگفته نماند آن‌طور که معلوم است استفاده از الکترود صفحه‌ای روز به روز در حال کم‌ شدن است.

اما با این حال با توجه به اینکه هنوز هم در بعضی نقاط کشور از این روش قدیمی استفاده می‌شود،

لازم دانستیم در این قسمت اشاره مختصری به آن داشته باشیم.

نکات مهم برای اجرای سیستم چاه ارت به وسیله الکترود صفحه‌ای (روش سنتی)

۱) توصیه می‌شود الکترود صفحه‌ای به حالت قائم در زمین دفن گردد.

(دلیل این کار این است که خطوط جریان که از صفحه خارج می‌شود به صورت یکنواخت در خاک پخش گردد،
تا در نهایت فشار خاک در دو طرف صفحه به یک میزان باشد.)

۲) بهتر است که اتصال یافتن الکترود صفحه‌ای به هادی زمین در دو ناحیه مجزا صورت گرفته و این اتصال به وسیله جوش اگزوترمیک انجام گیرد.

(در صورتی که به این نوع ابزار آلات دسترسی نداشته باشید، می‌توانید از روش اتصال مکانیکی که

به اصطلاح به آن جوش و قالب نیز گفته می‌شود، استفاده کنید).

اما سوالی که در اینجا مطرح می‌باشد این است که:

محل اتصال در زمانی که هادی زمین و صفحه الکترود از دو جنس متفاوت باشند به چه شکل باید باشد؟

در این گونه موارد محل اتصال توسط یک ماده خاصی از محیط پیرامون آب‌بندی می شود.

دلیل این کار جلوگیری و کاهش احتمال خوردگی اتصالات است.

دقت داشته باشید که در این شرایطی هادی زمین می‌بایست روکش‌دار باشد.

(بدیهی است که با انجام این عمل، سهم هادی بدون روکش در کم‌کردن مقاومت الکترود بسیار کم‌رنگ می‌شود، در نتیجه توصیه نمی‌گردد.)

اجرای سیستم چاه ارت به وسیله تجهیزات

یک عدد صفحه مسی به وسیله هادی زمین به شینه متصل می‌گردد.

(اسکلت فلزی ساختمان‌ها هم به همین شینه هم‌بندی می‌شوند).

نکته قابل توجه برای رعایت اصول اجرای سیستم چاه ارت الکترود مسی:

در حالی که صفحه الکترود، فولاد گالوانیزه شده باشد، متصل شدن آن به اسکلت فلزی ساختمان،

بر اساس قوانین، مجاز نبوده و باعث ایجاد آسیب و در نهایت از بین رفتن الکترود می‌گردد.

الکترود بتن مسلح

استفاده از نوعی دیگر الکترود بنام الکترود بتن مسلح در شالوده ساختمان‌ها:

اگر نیاز به استفاده از الکترود بتن مسلح در شالوده ساختمان‌ها باشد،

می‌بایست مطابق با هر آنچه در دستورالعمل و اصول “طرح و اجرای هم‌بندی در ساختمان‌ها” بیان شده است، عملیات صورت گیرد.

همچنین از الکترود بتن مسلح به عنوان الکترود زمین طی شرایطی استفاده شود.

از جمله این شرایط عبارتند از:

１) عدم انجام‌پذیری ایزولاسیون بین شالوده و بستر زمین اطراف

２) تماس مستقیم بتن فونداسیون با خاک رس

３) استفاده از الکترود بتن مسلح به همراه یک نوع الکترود دیگر( ترجیحا الکترود دیگری، الکترود قائم میله‌ای باشد.)

４) عدم بکار‌گیری و استفاده از سیستم زمین صاعقه‌گیر و هادی نزولی به جای یکدیگر

(به شدت توصیه می‌شود که این مورد حتما رعایت شود.)

５) در صورت استفاده از میلگرد به عنوان یک هادی دفن شده، دقت شود که اندازه آن در قطر ۱۰ میلی‌متر باشد.

اما اگر قرار است از سیم لخت مسی استفاده شود، حتما اندازه مقطع آن ۲۵ میلی‌متر مربع باشد.

نکته ایمنی:

بکارگیری لوله‌های فلزی نفت و سایر فرآورده‌های نفتی، همچنین لوله هوای تحت فشار و

لوله استفاده شده برای فاضلاب‌ها به عنوان الکترود زمین اکیدا ممنوع بوده و در صورت آسیب احتمالی،

خطرات جبران ناپذیری را به دنبال خواهد داشت.

ویژگی یک الکترود خوب در میان تجهیزات چاه ارت:

۱) داشتن مقاومت مخصوص

۲) قابلیت مقاومت بالا در مقابل خوردگی

۳) طول عمر بالا

۴) سازگار بودن با محیط زیست (عدم ایجاد آلودگی)

۵) قابلیت جذب رطوبت بالا

۶) محدوده PH آن خنثی بوده و یا اندکی قلیایی باشد.

۷) مقاومت در برابر زنگ‌زدگی و تماس با آب‌های سطحی و زیر سطحی

۸) توانایی چسبندگی بالا (اتصال مناسب به الکترود زمین)

                             کاهنده مقاومت چاه ارت

مکمل کاهنده چاه ارت محصولی جدید و فوق العاده موثر در کاهش مقاومت چاه ارت صاعقه گیر

                               ((قیمت هر گالن ۲۰۰/۰۰۰ تومان))

                  محصول شرکت پیشرو الکتریک غرب

ژل کاهنده مقاومت زمین
