مقدمه:

هر سیستم حفاظت در مقابل صاعقه می بایستی پس از اصابت صاعقه و یا به صورت دوره ای مورد بازبینی و تست قرار بگیرد.

در این خصوص می توان:

به صفحه ۷۲ استاندارد BS6651،

صفحه ۲۹ استاندارد NFP 780 ،

صفحه ۳۷ و ۳۸ استانداردNFC17-102 ،

صفحه ۳۵ استاندارد IEC 1024 مراجعه نمود.

تست اجزاء اصلی سیستم ، رعایت دستورالعملها و توصیه های استاندارد در خصوص نگهداری و بازبینی آن به بهره برداری صحیح و اصولی از صاعقه گیر نصب شده یاری می رساند.

دستگاه تست صاعقه گیر:

تستر صاعقه گیر وسیله ای است که با استفاده از آن می توان وضعیت مدار داخلی صاعقه گیر را چک نمود.

با این دستگاه میتوان از صحت عملکرد صاعقه گیر نصب شده اطمینان حاصل کرد.

تستر صاعقه گیر الکترونیکی قابل حمل می باشد.

تستر صاعقه گیر با آخرین تگنولوژی موجود، صاعقه گیرهای الکترونیکی راموردبازبینی قرار می دهد.

طریقه تست با تستر صاعقه گیر الکترونیکی بسیار ساده میباشد.

کافیست دو سر تستر را به صاعقه گیر متصل نموده و با فشار دادن همزمان دکمه های start عمل تست را آغاز نمود.

عملکرد آن به این نحواست که با اعمال کمیت معینی از ولتاژ و اندازه گیری های داخلی و فعال نمودن قسمت های الکترونیکی می توان علاوه بر تشخیص صحت صاعقه گیر مدل آن را هم مشخص نمود.

نکات اساسی در بازرسی های ایمنی سیستم صاعقه گیر:

-حداقل سطح مقطع سیم مسی چند مفتولی اتصال زمین صاعقه گیر باید ۵۰ میلی متر مربع باشد.

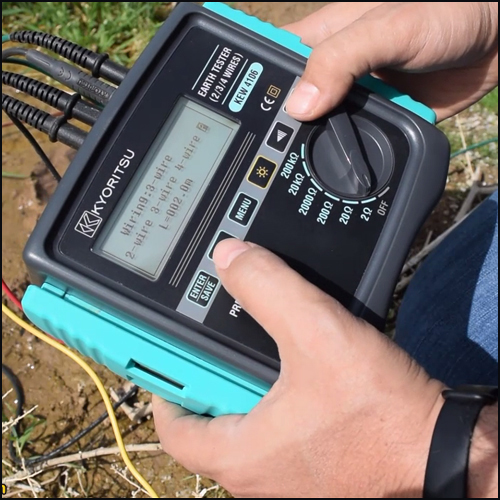

-حداکثر مقاومت سیستم زمین سیستم صاعقه گیر ۱۰ اهم باشد.

-در نهایت الکترود زمین صاعقه گیر با سایر الکترودهای ساختمان هم بند شود.

-باید حداقل ۲ هادی نزولی برای ساختمان وجود داشته باشد.

-باید حداقل ۱۰ متر فاصله بین دو هادی نزولی وجود داشته باشد.

-باید هر ۵۰ سانتی متر روی هادی نزولی ۱ عدد بست نصب شده باشد.

مقدمه:

هنوز هم به خاطر عدم رعایت مسایل ایمنی در تاسیسات برقی شاهد از دست دادن عزیزانمان هستیم.

این در حالی است که در کشورهای اروپایی که به صورت اصولی و فقط توسط متخصصین برقی، فعالیت های برقی خود را انجام می دهند این آمار به مراتب پایین تر است.

عوامل متعددی وجود دارد که ما شاهد اینچنین آمار بالایی هستیم.

از جمله موارد مهم در مرگ و میر ناشی از برق گرفتگی می توان به:

عدم حفاظت مناسب تجهیزات و تاسیسات برقی،

عدم رعایت اصول ایمنی،

استفاده غیر مجاز از برق،

سرقت سیم و کابل برق

و همچنین انجام امور برقی توسط افراد غیر متخصص اشاره کرد.

اکنون بهتر می توان به اهمیت ایجاد یک شبکه ایمن حفاظتی یعنی سیستم ارتینگ پی برد.

در مقایسه با کشور های توسعه یافته و حتی در حال توسعه ،متاسفانه در کشور ما کمتر به این امر مهم (ارتینگ ) پرداخته شده است.

ارتینگ و ایمنی بخصوص در بخش منازل ،کارگاه ها و صنایع کوچک از اهمیت ویژه ای برخوردار است.

البته اخیرا در بخش هایی اقداماتی صورت گرفته ولی در مرحله اجرا بهیچ وجه جدی گرفته نشده است و گاهی توسط افراد نا آگاه که تصورشان از ارتینگ دفن الکترود مسی در زیر خاک است و اطلاعات فنی کافی در این خصوص نداشته، انجام گرفته و با آن علمی بر خورد نشده است .

 واین درحالی است که همه ما حداقل یک بار گرفتار ولتاژهای سرگردان داخل لوازم برقی خانگی و برق گرفتگی شده ایم.

در صورتی که میتوان با صرف هزینه نا چیزی برای همیشه از شر این مزاحمت ها ، رها شده و ایمنی را در مجاورت با الکتریسته به همکاران ،خانواده و فرزندان خود هدیه نمود.

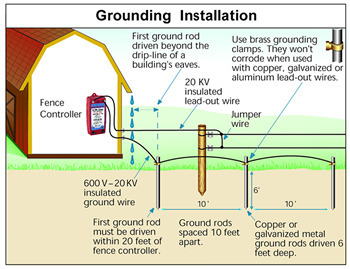

لزوم استفاده از سیستم ارتینگ در صنایع:

به منظور حفاظت افراد و دستگاهها ، اضافه ولتاژهای تولید شده در بدنه که باعث صدمه دیدن دستگاهها و افراد می‌شود،همــــچنین ولتاژهای بسیار زیاد و خطرناک ناشی از برخورد صاعقه را باید در جایی خنثی نمائیم.

به همین منظور استفاده از سیستم ارت و حفاظت از تجهیزات بسیار لازم و ضروری است.

بعلاوه با افزایش استفاده از دستگاههای الکتریکی و سیستمـــهای دیجیتالی و حساس ، لزوم بازنگری در طراحی ، نصب و نگهداری سیستمهای حفاظتی گراندینگ وجود دارد.

به طور خلاصه اهداف بکارگیری سیستم ارتینگ یا گراندینگ عبارتند از:

۱ـ  کاهش ولتاژ لمس که به منظور حفاظت افراد از خطر برق گرفتگی صورت می گیرد

۲ـ حفاظت و ایمنی وسایل و تجهیزات الکتریکی و الکترونیکی

۳ ـ فراهم آوردن شرایط ایده‌ال جهت کار

۴ ـ جلوگیری از ولتاژ تماسی

۵ ـ حذف ولتاژ اضافی

۶ ـ جلوگیری از ولتاژهای ناخواسته و صاعقه

۷ـ اطمینان از قابلیت کار الکتریکی.

مقدمه:

جریان صاعقه گیر:

جریانی که در هنگام اصابت صاعقه به صاعقه گیر از هادی نزولی به زمین هدایت میشود بسیار بالا بوده و در حد ۱۰۰ کیلو آمپر و حتی بیشتر هم میباشد.

این مقدار جریان در کسری از ثانیه (چند میکرو ثانیه) به چاه ارت صاعقه گیر انتقال می یابد.

مقدار بسیار ناچیزی از این جریان میتواند در کابلهای برق القا شود و باعث شوک الکتریکی در انسان شود.

در حالت شوک الکتریکی یا برق گرفتگی، گذشتن جریان الکتریکی از تن آدم باعث دریافت درد یا آسیب دیدگی در تن میشود.

اگر خوش بخت بوده باشید گستره برق گرفتگی به دریافت خارش یا لرزش بسنده میکند.

اما زمانی که در حال کار کردن بر روی خطوط فشار قوی هستیم، نشانه‌ها برق گرفتگی میتوانند خیلی جدی تر باشند بگونه‌ای که درد، کم ارزش‌ترین آن‌ها به‌شمار می‌آید.

شناسایی گذر جریان از تن به عامل‌های گوناگونی مانند:

ولتاژ،

جریان،

زمان گذر جریان،

راه عبور جریان در تن،

 بسامد و… بستگی دارد.

اما روی هم رفته آستانه شناسایی برای گردش DC، اگر از دست بگذرد بین ۵ تا ۱۰ میلی آمپر و برای گردش AC با فرکانس ۶۰ هرتز بین ۱ تا ۱۰ میلی‌آمپر است.

اقدامات لازم در هنگام شوک الکتریکی:

پیش از آنکه با شتاب به سمت او بروید، حواستان به محیط پیرامون و هر نوع جریان الکتریکی باشد.

چرا که موادی مانند آب یا چیزهایی مثل آهن، رسانای برق هستند.

بلافاصله به اورژانس برای امداد زنگ بزنید.

در قدم دوم سعی کنید فرد را از منبع الکتریکی جدا کنید.

شما می‌توانید برق را قطع کرده یا از پریز بکشید.

اگر نتوانستید چنین کاری انجام دهید، سعی کنید روی چیزی که رسانا نیست مانند سطحی چوبی بایستید تا بتوانید فرد را با استفاده از یک تکه چوب از منبع برق جدا کنید.

هرگز با دست‌های خالی به فرد دست نزنید چرا که ممکن است خودتان هم دچار شوک شوید.

بعد از جدا کردن فرد از منبع برق، آن را در وضعیت بازیابی و ریکاوری قرار دهید.

در این شرایط، او را به بغل قرار داده و دست‌هایش را پشت سرش بگذارید.

زانوهایش را خم کرده و اگر نفس می‌کشد چانه‌اش را به سمت بالا بگیرید.

اگر فرد دچار سوختگی خفیفی شده اما هنوز نفس می‌کشد، بهتر است محل سوختگی را با آب شیر بشویید.

هرگز او را در پتو نپیچید چرا که تار و پود نرم پتو به سوختگی می‌چسبد.

اگر فرد خونریزی داشت، با قرار دادن یک پارچه خشک و تمیز روی زخم، محل آن را ببندید و آن را فشار دهید تا بند بیاید.

اگر هیچ نوع علائم تنفسی، حرکتی یا سرفه در فرد مشاهده نشد، عملیات احیای قلبی ریوی و تنفسی را انجام دهید.

مقدمه:

ارت بیمارستان از ضروریات سیستم برق یک بیمارستان است.

در سیستم ارت بیمارستان میبایستی کلیه موارد زیر طراحی و اجرا گردند:

۱- سیستم همبندی ارت

۲- سیستم ارت جهت صاعقه گیر

۳- سیستم سرج ارستر در تابلوهای برق

۴- سیستم سرج ارستر در پریزهای برق

۵- سیستم سرج ارستر دیتا و ارتباطی

۶- سیستم سرج ارسترفرکانسی

امروزه رشد روز افزون فناوری در تجهیزات پزشکی ، گسترش استفاده از سیستم های دیجیتالی و ابزارهای دقیق و مکانیزه شدن واحدهای درمانی و پزشکی ، اعمال کنترل و مراقبت پیوسته بر سیستم های برق در این مراکز را به یک الزام تبدیل کرده است.

این ضرورت مدیریتی برای حفظ سرمایه ، انجام مطمئن عملیات تشخیص و درمان و دستیابی به بهره وری مطلوب است.

در گذشته نه چندان دور ، بیشتر تجهیزات پزشکی فاقد سیستم های الکترونیکی و دیجیتالی بودند.

ولی در حال حاضر تقریباً تمام تجهیزات پزشکی علاوه بر قسمت های:

مکانیکی ،

پنوماتیکی ،

هیدرولیکی ،

الکتریکی و …

حتماً دارای قسمت های الکترونیکی ، حداقل در خروجی (صفحه نمایش و …) یا ورودی (سوئیچینگ پاورهای تغذیه دستگاه و …) است.

به عنوان مثال یک ونتیلاتور جزء دستگاه های مکانیکی و الکترومکانیکی با تجهیزات پنوماتیکی طبقه بندی می شد.

ولی در حال حاضر ، جزء دستگاه های فول الکترونیک ، تمام دیجیتال ، تمام پنوماتیک و … قرار دارد.

با این وضعیت ، کوچکترین خطایی در سیستم های الکترونیکی و دیجیتالی ، امکان هرگونه استفاده درست از امکانات آن را غیرممکن می سازد.

بنابراین لازم است به این نکته توجه شود که هزینه های ثابت و جاری مربوط به تجهیزات الکتریکی و الکترونیکی پیشرفته پزشکی ، سهم رو به افزایشی از منابع مالی واحدهای تشخیصی ، بهداشتی و درمانی را به خود اختصاص می دهد .

لذا شناخت و مقابله با عوامل کاهش بازدهی ، کاهش عمر مفید ، افزایش خطاها و هزینه های تعمیر و نگهداری تجهیزات پزشکی ، از درجه اهمیت بالایی برخوردار است.

مشکلات موجود در سیستم های برق علاوه بر این که در عملکرد ، دقت ، کارآیی و عمر مفید تجهیزات تأثیر نامطلوبی بر جای می گذارد.

این باعث تحمیل هزینه های گزاف دیگری از جمله هزینه تعمیرات اتفاقی ، هزینه های مرتبط با زمان خواب تجهیزات و خسارات ناشی از لغو گارانتی خواهد شد.

 تجهیزات و فضا‌های بیمارستان‌ها به سه گروه تقسیم بندی می‌شود.

و تمهیدات سیستم ارتینگ مرتبط با هر گروه متفاوت می‌باشد.

گروه ۰ ：اتاق مشاور یا پذیرش

گروه ۱ ：اتاق‌های پزشکی هسته‌ای , MRI , آندوسکوپی و..

گروه ۲ ：اتاق‌های عمل، ریکاوری و.

استفاده از سیستم IT تنها در مکان‌های گروه ۲ مراکز درمانی و کلینیک‌ها استفاده می‌شود.

در این مکان‌ها الکترود‌های جراحی و سوند‌های پزشکی بعد از برش بافت‌ها وارد بدن می‌شوند؛ و عملیات جراحی توسط دیاترمی انجام می‌شود.

در این حالت به علت برش پوست و وارد شدن الکترود‌های جریان به داخل بدن، احتمال شوک‌های ناشی از برق بسیار زیاد خواهد بود.

ضمن اینکه در حین عملیات دیاترمی، تماس قسمت‌های مختلف بدن کادر جراحی می‌تواند سبب انحراف جریان برگشتی و در نتیجه سبب ایجاد گزش‌های ناشی از جریان الکتریسیته شود.

رعایت فواصل مجاز بین چاه های ارت

استفاده از متریال با کیفیت

استفاده از مواد کاهنده با پایه کربن جهت افزایش عمر مفید الکترود زمین

لحاظ نمودن سیستم تغذیه آب جهت ایجاد رطوبت مصنوعی در طول فصول خشک سال

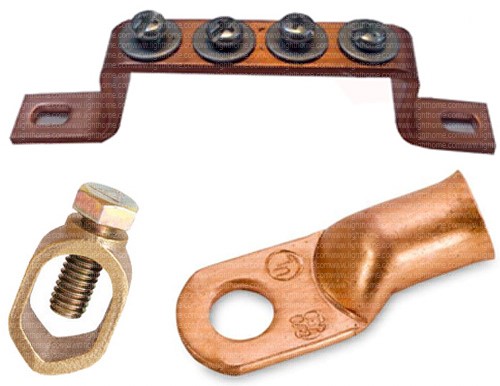

رعایت اصول همبندی سیستم ارت

مقدمه:

اتصال کوتاه ( Short Circuit) مداری است که اجازه می‌دهد جریان از یک مسیر ناخواسته گذر کند.

در اصل به خاطر مواجه شدن با مسیری با امپدانس یا مقاومت کم اتصال کوتاه پیش می آید.

مخالف این وضعیت در برق مدار باز است که به معنای مقاومت بی‌نهایت بین دو گره است.

اصطلاح اتصالی نیز به معنای اتصال کوتاه است، اما معمولاً به اشتباه برای هر گونه اشکال برقی به کار گرفته می‌شود.

به عبارتی اتصال کوتاه مداری است که باعث ایجاد مسیری با امپدانس پایین شده و جریان به راحتی ازآن عبور می‌کند.

در واقع اتصال کوتاه یک مسیر ارتباطی ناخواسته بین دو قسمت از یک مدار الکتریکی است.

به جریانی که در اثر اتصال کوتاه در مدار جاری می‌شود، جریان اتصال کوتاه می‌گویند.

این جریان می‌تواند در عرض چند میلی ثانیه، هزاران بار بزرگتر از جریان نامی سیستم باشد.

به عبارت دیگر، اتصال کوتاه ارتباط ناخواسته بین دو گره با ولتاژ‌های متفاومت می‌باشد.

اتصال کوتاه باعث عبور جریان بیش از حد مجاز از مدار می‌شود.

و می‌تواند منجر به آسیب مدار، گرمای بیش از اندازه، آتش یا انفجار (سیم یا قطعات) گردد.

 زمانی که دو یا چند هادی از فاز‌های مختلف خط برق، ترانسفورماتور قدرت و یا هر المان قدرتی دیگری با هم تماس پیدا کنند، قسمتی از امپدانس از مدار خارج شده و جریان بسیار بزرگی از فاز بدون خطا عبور می‌کند، که به آن جریان اتصال کوتاه می‌گویند.

جریان اتصال کوتاه تاثیر امپدانس در مدار را کاهش داده در حالیکه جریان در مدار افزایش می‌یابد.

آسیب‌های ناشی از اتصال کوتاه را می‌توان با استفاده از تجهیزاتی مانند فیوزها، قطع کننده‌های مدار و دیگر محافظ‌های اضافه بار کاهش داد و یا از بروز آن‌ها جلوگیری کرد.

اثرات مخرب اتصال کوتاه:

– عبور جریان بسیار زیاد باعث گرم شدن بیش از حد و در نهایت آتش گرفتن تجهیزات می‌شود.

– عبور جریان اتصال کوتاه از قسمت‌های مداری که دچار خطا شده، باعث ایجاد نیرو‌های الکترودینامیکی شده که می‌تواند باعث آسیب دیدن و نابودی تجهیزات، همچنین قطع شدن کابل‌ها یا تغییر شکل دائمی باسبار‌ها شود.

عوامل ایجاد اتصال کوتاه در شبکه:

در یک شبکه به یکی از دلایل زیر ممکن است اتصال کوتاه اتفاق افتد:

– دلایل مکانیکی مانند برخورد تجهیزات خارجی به هادی ها، برخورد حیوانات به هادی‌ها و …

-– اضافه ولتاژ ناشی از صاعقه و رعد و برق

– شکست عایق بین هادی‌ها به دلایل حرارتی، رطوبت و خوردگی

هر زمان که در شبکه قدرت اتصال کوتاه رخ می‌دهد، جریان بسیار زیادی به سمت مدار جاری می‌شود.

در لحظه اول شروع خطا، جریان خطا به بیشترین مقدار خود می‌رسد و سپس به میزانی که به آن حالت ماندگار می‌گویند، کاهش می‌یابد.

در طول خطا، جریان به طور مداوم تغییر می‌کند و پدیده‌ای که مشاهده می‌شود، پدیده گذرا می‌باشد.

واژه گذار به یک رویداد موقت گفته شده که برای مدت کوتاهی طول می‌کشد.

ناحیه‌ای که در آن جریان بسیار زیاد بوده، اما به سرعت افت می‌کند، جریان زیر گذرا گفته می‌شود.

جریان ثابت، جریان خطایی است که پس از اتمام مرحله گذرا، در مدار جاری می‌شود.

عوامل ایجاد اتصال کوتاه در خانه:

اتصال کوتاه‌ها می‌توانند ریشه مشکلات مختلفی باشند. در اینجا به بررسی اتصال کوتاه‌های رایج در خانه می‌پردازیم:

– عایق معیوب:
عایق فرسوده و یا آسیب دیده سیم‌های فاز و نول را در دسترس قرار داده که عامل اتصال کوتاه می‌باشد. برخورد ناخن و یا پیچ کاری، و همچنین عمر کابل سبب می‌شود که روکش و یا عایق سیم آسیب دیده و باعث ایجاد اتصال کوتاه گردد.

– اتصالات سست:
اینگونه اتصالات می‌تواند باعث تماس سیم‌های نول و فاز گردند.

محکم کردن سیم‌های معیوب سخت بوده و گا‌ها مجبور هستید که با سیم‌های برق دار کار کنید.

– حیوانات:
حیواناتی مانند موش‌ها و سنجاب‌ها گا‌ها سیم‌ها را می‌جوند، این کار باعث می‌شود سیم‌های فاز و نول با هم برخورد کرده و اتصال کوتاه رخ دهد.

– لوازم الکتریکی خانگی:
لوازم خانگی قدیمی یا معیوب می‌توانند با گذشت زمان احتمال ایجاد اتصال کوتاه‌ها را بیشتر کنند.

اتصال کوتاه‌های لوازم خانگی در قسمت دو شاخه ها، سوکت‌ها و یا در کنار تجهیزات رخ دهد.

بهتر است که تکنسین‌های مربوطه، تجهیزات بزرگ مانند اجاق‌ها و ماشین ظرف شویی را از نظر احتمال اتصال الکتریکی مورد بازدید قرار دهد.

قیمت صاعقه گیر اکتیو آذرخش

مقدمه:

صاعقه گیر استیلنس استیل:

بدنه اصلی این صاعقه گیر از فولاد ضد زنگ ساخته شده است.

با توجه به اینکه محل نصب صاعقه گیر در بام ساختمان و یا روی دکل و در محوطه باز میباشد بنابر این بایستی بدنه صاعقه گیر در مقابل عوامل جوی مقاوم باشد.

بنابراین لزوم بکار گیری فولاد ضد زنگ در بدنه صاعقه گیر از اهمیت بالایی برخوردار است.

امواج فراصوت چیست؟

امروزه رایج‌ترین و شناخته شده‌ترین کاربرد تکنولوژیِ فرا صوت، در حوزه‌ی پزشکی است.

عموما برای افزایش دقت در سونوگرافی جنین، از سیستم‌های فرا صوت استفاده می‌شود،

اما این تکنولوژی خاص، کاربردهای فراوان دیگری نیز دارد.

در بسیاری از مکان‌ها، حسگرهای ویژه‌‌ای تعبیه می‌شوند تا با استفاده از امواج صوتی، آن هم در تاریکی، حرکت‌های درون یک اتاق را رصد کرده و حضور افراد ناشناس را کشف کنند.

این حس‌گرها در فرکانس‌های ۳۲ کیلوهرتز پخش می‌شوند که فراتر از دامنه‌ی صوتی است و انسان نمی تواند آن را بشنود.

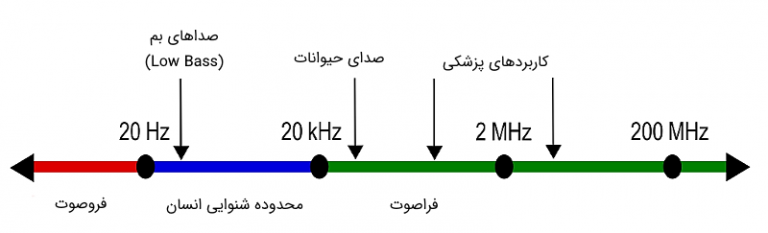

هر دامنه‌ی فراصوتی؛ بیست هرتز تا بیست کیلوهرتز را شامل می‌شوند.

از دیگر کاربردهای امواج فراصوت، رساندن صدا به فرد یا افراد هدف است بدون آنکه سایرین متوجه شوند.

این امواج به یک موزه این امکان را می‌دهد تا برای بازدیدکنندگان خاص در یک فضای ویژه، صوتی را پخش کند بدون آنکه مزاحم دیگر افراد شوند.

حتی در دستگاه‌های دافع حشرات نیز از همین امواج استفاده می‌شود تا حشرات را از خانه دور کنند.

با افزایش سن، توانایی انسان‌ها برای شنیدن امواج با فرکانس بالا کاهش می‌یابد،

قیمت صاعقه گیر اکتیو آذرخش

ضرر امواج فراصوت چیست:

بر اساس نتیجه‌ی پژوهش‌های علمی، امواج صوتی هوابُرد مضر نیستند.

افرادی گزارش کرده‌اند؛ زمانی که در اتاقی مجهز به حس‌گرهای فراصوتی هستند، از هدفون‌هایشان صداهایی شنیده‌اند.

اما براستی این اتفاق چگونه می‌افتد؟ در واقع هدفون این امواج را به امواج فراصوتِ قابل شنیدن تبدیل می‌کند.

در واقع صداهایی که انسان قادر به شنیدن آن هستند و نیز صداهای فراصوت؛ هر دو بر وسایل الکترونیکی اثر می‌گذارند.

مثلاً یکی از پژوهشگران این حوزه، توانست در پروژه‌ای با استفاده از همین امواج به صورت مخفیانه سیستم‌هایی که با فرمان صوتی کار می‌‎کردند را تحت تأثیر قرار داده و از کنترل خارج کند،

قفل دستگاه را باز کند و به دستگاه دستور بدهد که تماسی تصویری بگیرد.

همچنین صدا می‌تواند بر جهان فیزیکی اثرگذار باشد،

مثلاً تراشه‌های سنجش مکانیکی میکروالکترونی؛ مانند شتاب‌سنج‌ هایی که در سیستم‌های کیسه هوای اتومبیل و تلفن‌های هوشمند استفاده می‌شود.

و نیز ژیروسکوپ‌های در هواپیماهای بدون سرنشین، مستعد ابتلا به چنین تداخل‌هایی از طریق دستورات فراصوتی هستند.

این سیستم‌ها می‌توانند با صداهای فراصوتی، مورد حمله قرار گیرند، یک هواپیمای بدون سرنشین را فریب دهند و یا حتی گوشی تلفن همراه را به همین شکل مورد آسیب قرار دهند.

قیمت صاعقه گیر اکتیو آذرخش

اثرات امواج فراصوتی بر بدن انسان:

حتماً شنیده‌اید که گفته می‌شود صداهای بسیار بلند می‌تواند به گوش‌ها و سیستم شنوایی انسان آسیب بزند.

اگرچه شواهد بسیار اندکی درباره ضررهای امواج فراصوت بر بدن انسان وجود دارد،

اما در شرایط خاص که مدت پخش امواج، زیاد باشد ممکن است شنوایی فرد را با اختلالاتی همراه کند.

به هر حال اگر این اتفاق برای شما بیافتد ممکن است دچار سردردی خاص و یا از دست دادن تعادل شوید.

البته پژوهشگران درباره سطوح بی‌آزار و بی‌ضرری امواج فراصوت هوا مطمئن نیستند و عموما، آن را بی‌ضرر نمی‌دانند.

باید توجه داشت که بسیاری از حیوانات همچون؛ سگ می‌توانند فرکانس‌هایی فراتر از شنوایی انسان را بشنوند.

این امکان نیز وجود دارد که صداهای معمولی را تبدیل به امواج  فراصوت کرده و آن را منتقل کرد.

منبع:تبیان

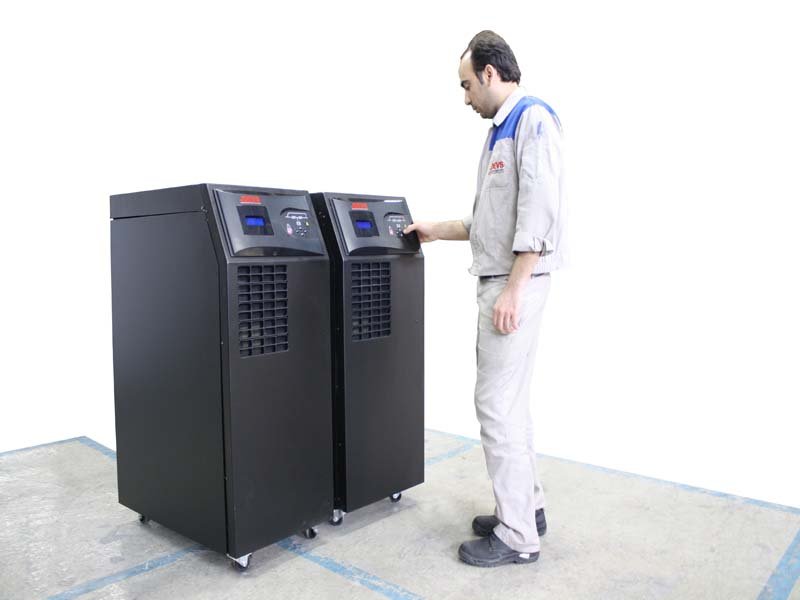

تست هایی که دستگاه  یو پی اس لازم است به آنها جواب گو باشد :

در یوپی اس هارمونیک سینوسی ها روی بارهای خطی کمتر از ۳% باشد.

در Ups های سینوسی هارمونیک روی بار غیر خطی کمتر از ۵% باشد .

وضع موج کاملا سینوسی باید در همه رتبه ، توان یو پی اس بدون اغتشاش و لرزش باشد .

یو پی اس باید نسبت به وصل دو شاخه ورودی به پریز خروجی ( فیدبک مثبت ) در چگونگی عملکرد یو پی اس نگهداری شده باشد .

بازده الگوهای سینوسی بالاتر از ۸۵% . باشد.

رگولاسیون خروجی در حدود پایین تر از ۵/۲% باشد .

یو پی اس های فررزونانس علاوه بر دشواری هایی حاکی بر نبود برابرسازی با گونه موج سینوسی ، دارا ی عیب های گرمای بالا ، نویز ودیگر مورد ها می باشد ، بنابرین خوب  است از این روش در تولید یو پی اس استفاده نشده باشد .

خوب است یو پی اس دارای استابلایزر باشد تا در موقع نوسان برق شهر بدون به کارگیری از باتری ، خروجی را در حد مناسبی فیکس نگه دارد .

تست موارد حفاظتی در یو پی اس :

حفاظت در مقابل اتصال کوتاه خروجی

حفاظت در مقابل اتصال برعکس باتری

حفاظت در مقابل اضافه بار و هشدار مربوط

حفاظت در مقابل اضافه شارژ و باتری

حفاظت در مقابل SPIKE

حفاظت در مقابل نوسان برق شهر under voltage , over voltage

حفاظت در مقابل اضافه ولتاژ در خروجی Outputover voltage

حفاظت در مقابل اتصال ولتاژ باتری اضافه به ورودی و فعال شدن هشدار مربوط Battery over voltage ، با وجود این حفاظت در صورت اتصال تعداد بیشتری باطری به ورودی یو پی اس این سیستم هیچ موقع آسیب نخواهد دید .

حفاظت فیوزی در ورودی با فیوزهای استاندارد و اتوماتیک.

اتصالات در سیستم ارتینگ:

مقدمه:

نیروی الکتریسیته بر اساس پتانسیل الکتریکی یا ولتاژ عمل می کند.

اختلاف پتانسیل بین دو نقطه سبب ایجاد جریان الکتریکی می شود.

این جریان سبب به کار افتادن تجهیزات برقی می شود.

در سیستم برق مصرفی بین فاز و نول و یا دو فاز غیر همنام اختلاف پتانسیل وجود دارد.

این عدد در کشور ما بین فاز و نول ۲۲۰ ولت و بین دو فاز غیر همنام ۳۸۰ ولت می باشد.

این اختلاف پتانسیل بین هر فاز و زمین نیز وجود دارد و زمین به عنوان نقطه صفر ولتاژ لحاظ می شود.

سیستم ارت برای هدایت جریان ناخواسته به زمین طراحی شده است.

تمامی تجهیزات برقی با ولتاژ کار می کنند.

از این رو افزایش و کاهش ولتاژ سبب آتش سوزی و سوختن مدارات سیستم برقی می شود.

همچنین در موارادی امکان برق گرفتگی هم وجود دارد.

در صورتی که بدن انسان بین دو نقطه با اختلاف فاز مثل فاز و نول یا فاز و زمین قرار بگیرد جریان الکتریکی از بدن انسان عبور می کند و سبب برق گرفتگی فرد می شود.

به همین منظور از سیستم ارت استفاده می شود.

در این سیستم در صورت وجود بار الکتریکی در قسمت هایی که نباید برق دار باشد به وجود بیاید بار به زمین منتقل می شود.

با توجه به اینکه سیستم ارتینگ متشکل است از چند بخش مختلف شامل:

– الکترود زمین

– شینه یا باس بار ارت

– هادی ارتباط دهنده

– سیستم همبندی یا هم پتانسیل سازی

و لزوم اتصال کلیه بخش های مختلف یاد شده به یکدیگر با ایجاد حداقل مقاومت الکتریکی در محل اتصال مبحث اتصالات در سیستم ارتینگ از اهمیت بالایی برخور دار است.

انواع اتصالات در سیستم ارتینگ:

۱-اتصال بوسیله کلمپ اتصال سیم به میله (کلمپ انگشتی)

۲-اتصال بوسیله  کلمپ اتصال سیم به صفحه

۳-اتصال توسط ارت باس استوانه ای بی متال

۴-اتصال توسط ارت باس تخت بی متال

۵-اتصال بوسیله نوک راهنمای میله ارت

۶- کوپلینگ حدیده شده با ضخامت گوشتی مناسب

۷- ضربه خور میله ارت

۸-اتصال بوسیله کابلشو با پیچ و مهره

۹- اتصال با جوش احتراقی(کدولد)

۱۰- اتصال با جوش نقره

اتصالات در سیستم ارتینگ
