مقدمه:

روتور قفس سنجابی یا روتور قفسی (Squirrel-cage rotor)، نوعی از روتور است که بیشتر در موتورهای القایی AC مورد استفاده قرار می‌گیرد.

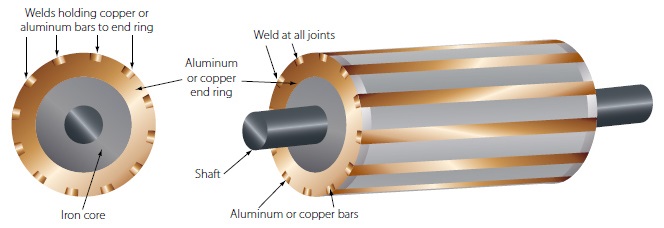

بطور کلی این نوع روتور از یک استوانه که بر روی محور سوار شده تشکیل شده است.

استوانه روتور دارای شیارهایی طولی است که با فاصله و عمقی یکسان از هم قرار گرفته‌اند و با نوعی هادی که ممکن است آلومینیوم یا مس باشد پر می‌شوند.

این شیارها در ابتدا و انتهای روتور به هم متصل هستند. شکل کلی هادی‌ها و طرز قرار گرفتن آنها طرح قفس‌هایی که برای شکار سنجاب مورد استفاده قرار می‌گیرد را القا می‌کند و نام این نوع روتورها را هم به همین ترتیب انتخاب کرده‌اند.

برای کاهش جریان گردابی هسته این روتورها از آهن ورق ورق شده ساخته شده‌است.

مزایای الکتروموتور آسنکرون قفس سنجابی:

– این الکتروموتور دارای ساختمان ساده ای است.
– سرعت گردش این الکتروموتور در بارهای مختلف تقریبا ثابت است
– تغییر بار باعث از حرکت ایستادن این نوع الکتروموتور نمی شود.
– نسبت به الکتروموتورهای روتور سیم پیچی شده (Slip Ring) دارای ضریب قدرت بهتری هستند.

​معایب الکتروموتور آسنکرون قفس سنجابی:

– در موقع استارت این الکتروموتور جریان زیادی (۳ تا ۷ برابر جریان نامی) را از شبکه می گیرند.
– این الکتروموتور ها گشتاور استارت پایینی دارند. موتوربرق استارتی
– این الکتروموتور زمانی که با بار کم در حال کار است ؛ ضریب قدرتش کاهش می یابد.
– این نوع الکتروموتور به تغییرات ولتاژ حساس است و در صورت کم شدن ولتاژ جریان آن به همان نسبت افزایش می یابد.
– تغییر دور این الکتروموتور با روش کاهش ولتاژ غیر ممکن بوده و نیاز به دستگاهی (AC Drive) برای این کار دارد.

:Lightning_Protection_LPI_Stormaster

 Direct Strike Lightning Protection for Solar PV Plants LPS Installer TESTED NF C 17-102 (2011) STANDARD

 Direct Strike Lightning Protection for Solar PV Plants The LPI story Lightning Protection International Pty Ltd (LPI) is a fully Australian owned manufacturer and supplier of direct strike lightni uppression, and earthing / grounding solutions. For many years, LPI have been providing specialist lightning protection advice to customers in some of the most lightning prone areas of the world. Our personnel have extensive experience in risk management, system design, training, installation, certification, and commissioning of systems in a wide variety of industry groups. LPI’s range of products and services are exported from its head office and research facility (in Tasmania, Australia) and via regional offices worldwide. The company has been recognised within Australia for its outstanding export successes and has been awarded several prestigious export awards. LPI’ s 4-Step Approach to Lightning Protection It is the strategic aim of our company to be able to provide a complete packaged solution. LPI has identified 4 key steps when considering the complete approach to lightning protection, ask for our LPI 4 Step approach to lightning protection. Our system design approach includes: Definition and provision of area protection Creation of a bonded earthing system Protection of mains power lines Protection of signal, data and communication lines

 LIGHTNING & SURGE PROTECTION FOR SOLAR PV PLANT For such a complex type of installation as a solar power plant, it is necessary to make an assessment of the damage risk due to lightning strikes according to IEC 62305-2 (EN 62305-2), the result to be taken into account on designing. In case of a solar powerplanttheaimistoprotectboththebuildingandthePVarray against damage by fire (direct lightning strike) and the electrical & electronic systems (inverters, remote diagnostics system, generator) against the effects of lightning electromagnetic impulses (LEMP) Most of the solar module manufacturers offer a warranty of 20 years or more on their products. The cost of such devices is then calculated on this very long period. However those installations are very regularly exposed to lightnings and overvoltages, which can considerably reduce the desired life expectancy. The use of adapted surge protections is then highly recommended. Several aspects have to be considered to evaluate the risk of “Lightning and Overvoltages” : The more the solar panel field is expanded, the more the risk of “lightning” issue is important. The risk is multiple: direct effect (lightning impact directly on the modules) and indirect effect (overvoltages on modules, on the converter/inverter and other connections). When the Photovoltaic devices are located on industrial sites, the risk of operation overvoltages should be taken into account as well. The risks level is directly linked to the density of local lightning and the exposure of the lines. With the growing awareness of global warming and the need for effective energy conservation, we are increasingly looking to new sources of renewable and eco-friendly energy. One of the front-runners in this search for ‘safe’ power is the use of photovoltaic (PV) and/or solar thermal sources – in other words, Solar Power. Such systems by design are located outdoors, and as such are susceptible to the damaging effects of lightning strike. Surge currents and surge voltages constitute a severe threat for PV systems. To ensure safe and reliable operation, these systems must be protected with suitable direct lightning protection system, earthing and surge protection device. Solar Photovoltaic (PV) plants are always wide spread and isolated extentions or roof top installations. The cost of the equipment is high and their damage is detrimental to power supply, especially if they are connected to the distribution network. Their working is controlled by sensitive electronic equipment that may be severely affected by transient over voltages. Therefore, they are high risk installations for lightning protection. Solar Farms – such systems by design are located outdoors and as such are susceptible to the damaging effects of lightning strike Direct Strike Lightning Protection for Solar PV Plants

 The phenomena of lightning Negatively charged stepped leader moves towards ground Launch of upstreamer from highest ground point as field intensification rises During the formation of a cumulonimbus (cloud forming a towering mass with a flat base at fairly low altitude and often a flat top, as in thunderstorms), there is an increase of ionisation and a potential difference is generated between the thunder cloud and the ground, which gives rise to small discharges. As the electric field gains in strength, the descending leader breaks up the dielectric field in the air. Ultimately, this may break through the layers of dielectric field in the air and strike the surface via the upward propagating tracer from the surface. In normal conditions there is a balance between positive and negative charges in the atmosphere, where the ground is more negatively charged than the air and the elements placed on the ground. However, the formation of storm clouds creates a charge polarization; usually, the lower part of the cloud is charged negatively, inducing then a positive charge at the ground and other elements on it. The electric field at the atmosphere can reach kilovolts in a short span of time. When the electric field is high enough, the cloud starts discharging towards the ground. The path formed by this discharge is called “downward leader” and produces a very sharp variation of the electric field, causing the corona effect. One of these objects/structure will be forming the upward leader, which will move towards the downward leader thus forming the discharge path between the cloud and the ground. This object/structure will be hit with the lightning strike. The cloud charge will try to find the straightest/shortest path to earth and if this path is not controlled, damages can be severe. Electrical effects: Damages/ destruction to the electrical & electronic equipments. Abnormal rise in ground voltage and surges/ transients can damage all the equipment connected to the electrical network. Electrodynamical effects: Structure/building damages. The conductors & equipments which falls within the vicinity of the flow of lightning current are submitted to mechanical strengths due to the magnetic field originated. This may cause deformations and rupture the conductors & equipments. Thermal effects: Lightning strikes can lead to fires. Heat dissipation by the Joule effect can even cause fires. Effects on living beings: Electrocutions and burns. Currents passing through during a short lapse are enough for electrocution risk by respiratory or cardiac arrest. Further burn risk appears. Induction effects: Within a variable electromagnetic field, induced currents appear in every conductor. The consequences of all these effects are important economical losses because of the damages in buildings and equipment due to lightning strike. Lightning can cause service interruptions, stops production processes or force to switch off and on again the utility machinery if the control equipment is affected by lightning. FIGURE 1 Stepped leader progresses towards ground Upstreamer is attracted towards stepped leader FIGURE 2 Leader and streamer meet to form ionised path for lightning discharge FIGURE 3 Direct Strike Lightning Protection for Solar PV Plants

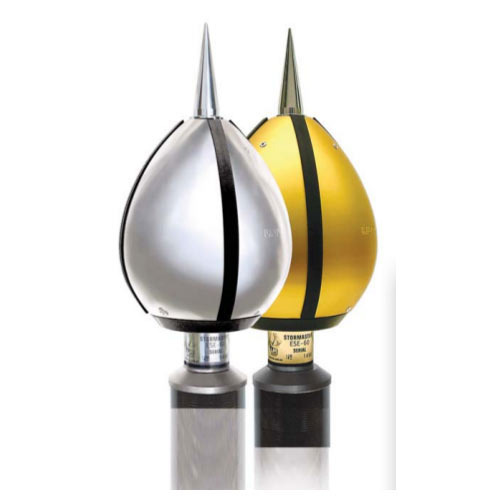

 LPI’s Stormaster ESE The LPI Stormaster (Early Streamer Emission) range of terminals provides a safe and efficient system for the protection of your facility from direct lightning strikes. The LPI Stormaster ESE terminal captures the lightning energy at a preferred point. How does the LPI Stormaster ESE Terminal work? The Stormaster ESE air terminal uses the naturally occurring electrical field to complete the timely release of an upward streamer. This process provides for a safe and efficient method of controlling dangerous lightning energy at a preferred point. As a thunderstorm gathers overhead, the ambient electrical field surrounding the Stormaster ESE begins to rise in voltage. Upon the approach of a downward leader towards the protected area, there is a rapid increase in the electric field which initiates the triggering of an upward streamer from the Stormaster ESE terminal. The early initiaton allows for a larger or enhanced area of protection to be provided by the Stormaster ESE in comparison to a conventional rod, in accordance with NF C 17-102 (2011). The Stormaster ESE range LPI Early Streamer Emission (ESE) air terminals in both Anodised Aluminium and Stainless Steel. Ordering Code: STORMASTER ESE-XX-YY-ZZ XX: Available in 15, 30, 50 and 60 YY: Blank for Gold (anodised aluminium) model, SS for stainless steel model ZZ: Blank for standard model (to FRP Mast), GI for 2 inch BSP GI pipe adaptor Stormaster ESE Tester: Ordering Code: Stormaster- ESE-Tester As one of the leading companies in the field of lightning protection, LPI has invested heavily in field and laboratory testing as part of its on-going commitment to research and development. Throughout the product development of the Stormaster ESE, the proto-type models were subjected to intense testing under high voltage conditions. Following further refinements, the Stormaster terminals were subjected to final testing by an independently accredited test laboratory which completed testing in full compliance with the French National Standard NF C 17-102 (2011). The final testing of Stormaster ESE terminals showed effective performance as defined in this Standard. With the release of the upward streamer from the finial tip earlier than other competing structural points, the Stormaster ESE terminal becomes a preferred point for the capture of the lightning discharge within the protected area. Certified Performance All Stormaster terminals tested by the ITE HV laboratory in Europe, which has national (ENAC) and international (ILAC / ISO IEC) accreditation. Direct Strike Lightning Protection for Solar PV Plants

 Direct Strike Lightning Protection for Solar PV Plants h=height of Stormaster 2 4 5 6 10 15 20 45 60 80 100 ESE terminal above the area to be protected (m) Protection Level I (Very High) Stormaster ESE 15 SS 13 25 32 32 34 35 35 35 35 35 35 Stormaster ESE 30 SS 19 38 48 48 49 50 50 50 50 50 50 Stormaster ESE 50 SS 27 55 68 69 69 70 70 70 70 70 70 Stormaster ESE 60 SS 31 63 79 79 79 80 80 80 80 80 80 Protection Level II (High) Stormaster ESE 15 SS 15 30 37 38 40 42 44 44 44 44 44 Stormaster ESE 30 SS 22 44 55 55 57 58 59 59 59 59 59 Stormaster ESE 50 SS 30 61 76 76 77 79 79 79 79 79 79 Stormaster ESE 60 SS 35 69 86 87 88 89 89 89 89 89 89 Protection Level III (Medium) Stormaster ESE 15 SS 18 36 45 46 49 52 55 60 60 60 60 Stormaster ESE 30 SS 25 51 63 64 66 69 71 75 75 75 75 Stormaster ESE 50 SS 35 69 86 87 88 90 92 95 95 95 95 Stormaster ESE 60 SS 39 78 97 97 99 101 102 105 105 105 105 Protection Level IV (Standard) Stormaster ESE 15 SS 20 41 51 52 56 60 63 73 75 75 75 Stormaster ESE 30 SS 29 57 71 72 75 78 81 89 90 90 90 Stormaster ESE 50 SS 38 76 95 96 98 100 102 109 110 110 110 Stormaster ESE 60 SS 43 85 107 107 109 111 113 119 120 120 120 Rp3 Rp2Rp1 h3 h2 h1 PROTECTION RADIUS R P (m) Protection Performance The protection radius (Rp) of a Stormaster ESE terminal is calculated using the following formula as defined in NF C 17-102 (September 2011), namely: Rp(h) = √۲rh − h2 + ∆(۲r + ∆) for h ≥ ۵ m and Rp = h x Rp5 / 5 for 2 ≤ h < 5 m where h = Stormaster height relative to the area being protected (m) Rp5 = value of Rp from Eqn. (1) when h = 5 m r = 20 m for protection level I (Very High protection) 30 m for protection level II (High protection) 45 m for protection level III (Medium protection) 60 m for protection level IV (Standard protection) and ∆ = Stormaster time and height advantage according to the Stormaster model installed: Choices: Stormaster ESE 15 SS: ∆ = ۱۵ μs Stormaster ESE 30 SS: ∆ = ۳۰ μs Stormaster ESE 50 SS: ∆ = ۵۰ μs Stormaster ESE 60 SS: ∆ = ۶۰ μs

 EARTHING SYSTEM Lightning Strike Recorder (LSR1) LPI® Lightning Strike Re- corder (LSR1) is a lightning strike counter. The LSR1 is simply mounted at any lo- cation along the downcon- ductor route. Its purpose is to record the number of strikes captured and conveyed by the downcon- ductor. When the lightning rod receive an impact of the lightning strike, discharge counter detects the energy dissipated by the down conductor, thereby incrementing the number. The LSR1 operates by sensing current by means of an inductive pick up loop. With the voltage impulse detected by the current transformer (CT) a trigger to the pulse counter then turns the counter to register the lightning event. The equipment does not require either external or internal power supply, as it is electromechanical and uses the power of the in- duced current dissipated through the down conductor. Direct Strike Lightning Protection for Solar PV Plants Features 7 Digits Up to 9,999,999 counts IP 67 enclosure Testable using LSR-Tester Ordering Code LSR1 Description: Lightning strike recorder Current sensitivity: 1500 A 8/20 μs impulse Operating range: Min. 1500 A and Max. 220 kA 8/20 μs Display: Mechanical 7 digits display (not re-settable). Dimension: 100 mm (B) x 100 mm (H) x 55 mm (D) 0.57 kg 0.57 kg Mounting: Releasable UV resistant plastic cable ties suitable for up to ø۴۰ mm cable or 50 x 5 mm flat tape Construction: Polycarbonate enclosure Colour: Light grey & blue Environment: IP 67 (IEC 529) Operating temperature: -15°C to + 85°C Earthing System Earthing is essential for stabilizing the voltage of the equipment with respect to the ground during its normal operation. It is a common practice that the solar cells have a good earthing system. It is highly recommended to bond all the earthings, that is, that a general earthing network exists where all solar cells are connected. Besides, metallic masses (frames, fenders, supports and covers) should be also connected to the earthing according to UNE-EN 61173 in order to achieve the equipotentialization of all the elements thus avoiding differences of potential and dangerous sparks. The installation of a radial earthing arrangement is recommended for each lightning protection earth, the radial earthing configuration provides an effective means for the safe dissipation of the lightning energy into the ground mass. All individual lightning earths should be bonded together in a ring earth arrangement to minimise ground loops and potential differences under transient conditions. Compliance to NF C17-102 requires an earth DC resistance reading of less than 10 ohms for the lightning earths. If installing either a radial earthing system or grid type earthing system it is recommended that all earthing conductors be installed at a depth of between 500mm and 750mm (recommended) with a maximum depth of 1000mm. In order to further assist in improving the earth resistance of the system, it is recommended that the excavated soil of poor quality (rocky/sandy) shall be replaced with the soil of a good quality (garden loam) prior to backfilling the trench.

 Direct Strike Lightning Protection for Solar PV Plants Earth Termination System One earth termination per downconductor and two electrodes per termination. Earth resistance should be less the 10 W. Avoid a single excessively long horizontal or vertical component (>20 m) in order to minimise the inductive voltage drop. Hence, deep vertical electrodes are discouraged unless the surface resisttivity is very high. Direct electrodes outwards / away from the structure. For average soils, electrodes should be at least 2 m from any buried metal pipe or electrical conduit. For soils with resistivity over 500 Wm, the minimum distance should be 5. Earth Rods Copper bonded (threaded or unthreaded), Solid Copper or Stainless Steel. Copper bonded earth rods are made from high-tensile low-carbon steel and each rod is manufactured by molecularly bonding 99.9% pure electrolytic copper to the low-carbon steel core in accordance with national and international standards such as BS651, BS7430 and UL467. Threads are rolled onto the rod, ensuring an even copper covering which eliminates the risk of chipping whilst driving. LPI RESLO The requirement for a low resistance is extremely important with the installation of any earthing system. LPI’s RESLO provides the ability to dramatically reduce soil resistivity even in soils with average electrical conductivity. LPI RESLO is supplied in 10 Kgs packaged bags to suit the site application. RESLO comprises specifically selected compounds, which possess excellent electrical conductivity. When RESLO is mixed with water and poured around the earthing system and surrounding soil, the powder and water react to form a hardened mass within an earthing system. RESLO will not wash away under seasonal conditions and therefore provides a permanent presence in working to improve and maintain the integrity of an earthing system. Given that RESLO does not wash away, the requirement to re-treat the soil as is the case with other enhancing compounds is eliminated. LPI GRIP The requirement for a low resistance is extremely important with the installation of any earthing system. LPI’s GRIP provides the ability to substantially reduce soil resistivity in soils of the poorest electrical conductivity such as rocky ground or sandy soils. LPI GRIP is supplied in two kit sizes – A 10 Kgs kit comprises two 5 Kg containers; one 5 Kg kit contains a copper compound whilst the other 5 Kg kit holds a mix of compounds which assist in the mixing process (Hardener). When GRIP is mixed with water and poured around the earthing system and surrounding soil, the powder and water react to form a gelatinous hygroscopic mass which forms an integral part of an earthing system, this effectively increases the surface area of the earthing system in contact with the surrounding soil. GRIP will not wash away under seasonal conditions and therefore provides a permanent presence in working to improve and maintain the integrity of an earthing system. Given that GRIP does not wash away, the requirement to re-treat the soil is eliminated. Polyplastic Earth Pit Chamber DIMENSIONS Top 254mm (Dia) Bottom 330mm (Dia) Height 260mm Polyplastic Earth pit chamber LPI RESLO/GRIP 3 mtrs long Copper Bonded Steel Rod e

 NF C 17-102 (2011) The New Standard NF C 17-102 is written specifically to ensure compliance with regard to the testing, application and installation of ESE terminals. The new standard, issued in 2011, is deemed to be applicable to structures of any height and for the protection of open areas. The previous version of the standard, first published in 1995, has been cancelled by the French standards organisation UTE and conformity with that version ceased in September 2012. NF C 17-102 (2011) includes much more stringent requirements when compared to the 1995 version. The main differences are as follows: There are now four protection levels rather than the previous three levels. There are two new enhanced sub-levels for protection level I (levels I+ and I++). Protection of structures taller than 60 metres is now allowed and there are special rules with regard to strike interception and downconductors. The top 20% of tall buildings needs to be protected. Some simple rules regarding downconductors, commonly two, are needed, but one of them can be the natural components of the structure. The earlier ban on coaxial insulated downconductors has been removed, but any use of insulated conductors has to follow the separation distance requirements per the IEC 62305 standards. Advantages of the Stormaster ESE Terminal A typical Stormaster ESE installation consists of a single Stormaster ESE terminal with an enhanced area of protection and downconductors connected to a dedicated earthing system designed to have a low impedance to lightning. LPI’s Stormaster ESE system is simple to install and requires no special maintenance. LPI’s Stormaster ESE system is a cost- effective lightning protection solution whilst providing superior safety. The Stormaster ESE range of terminals have been fully tested in accordance with NF C 17-102 (2011) in a high voltage laboratory, under high current impulses and environmental chambers. Research and Development LPI has an ongoing commitment to Research and Development. LPI personnel and its associates have been involved in a number of field trials in the most lightning prone regions of the world. This experience has extended throughout such countries as Australia, India, Indonesia, Sri Lanka, the USA and South Korea. Testing of the Stormaster Terminal: ITE HV Laboratory, Spain (Europe) Direct Strike Lightning Protection for Solar PV Plants

. Direct Strike Lightning Protection for Solar PV Plants HIGH VOLTAGE TESTING REQUIREMENTS French Standard NF C 17-102 September 2011 Early Streamer Emission Lightning Protection Systems Early Streamer Emission or “ESE” air terminals (hereafter simply abbreviated “ESEAT”) were conceived by French manufacturers in the 1980’s to generate an upward streamer earlier than a traditional lightning conductor, or “Franklin Rod” (FR). This “time advance” characterises the effectiveness of such equipment according to French standard NF C 17-102. The time advance can be measured relatively easily in a high voltage laboratory against a specific test procedure. The effectiveness of an ESEAT is defined by its “radius of protection”. The radius of protection depends on a number of factors, described below. From a practical or market viewpoint, a study report published by INERIS by INERIS in October 2001 notes that: Certain claimed ESEAT’s are not tested in a HV laboratory although the manufacturer claims conformity with NF C17-102; Certain models of ESEAT have never been tested to ensure they can handle large lightning currents; The effectiveness of protection claimed by certain manufacturers, who refer to standard NFC 17-102, has never been verified on actual installations; and The capacity of the ESEAT to capture lightning is claimed, but superiority in the radius of protection compared to a Franklin rod is not specified. Scope NF C17-102 is specifically written on the testing, application and installation of ESE terminals. Since the release of the 2011 version of this standard, ESEAT protection is now deemed to be applicable to structures of any height and for the protection of open areas. Note that the previous version of the standard, first published in 1995, has been cancelled by the French standards organization UTE. Technical and legal conformity with that version ceased in September 2012. ESEAT Efficiency The efficiency of an ESEAT is characterised by its time advance, ∆T, the magnitude of which is established in well-defined test procedure carried out in a high voltage laboratory. According to the standard, the maximum value allowable for ∆T, regardless of the best test results, is 60 μs. Protection of structures taller than 60 metres. Following IEC standard guidelines, NF C 17-102 requires additional protection for the top 20% of the structure for buildings greater than 60 m, or indeed any point above 120 m. Additional rules: ESEAT’s or conventional protection means must be implemented at each façade wall according to a valid standard. A minimum of four downconductors, interconnected by a ring conductor when applicable, shall be used, distributed along the perimeter and if possible at each angle of the building. Main Ways to Identify Parties Making False Claims Check to make sure that the test laboratory is accredited (national authority) and that all test and measurement equipment is calibrated according to international standards. Check to make sure that all of the test report requirements have been met. a. See Annex A for a checklist. Check to make sure that all of the fixed test parameters are correct. Reference Franklin rod tip must have a 28 mm diameter, a tip radius of 1 mm and a tip length 90 mm; Introduction

. Air terminal height must be ≥ ۱ metre with a measurement error of 1%; Plate-to-ground distance must be ≥ ۲ metres; Smallest horizontal size of the upper plate is the distance between the plate and ground; Applied background electric field must be between -20 and -25 kV/m; Check to make sure that the breakdown voltage of the air gap (technically termed the “U100”) has been determined correctly for the prevailing environmental conditions. The U100 must be obtained from U50 + 3 , where U50 is obtained via the procedure in IEC60060-1 and is the standard deviation of the U50 measurements; The prevailing environmental parameters (temperature, pressure and humidity) must also be recorded in the report, and shown not to vary by more than 10°C, 2% and 20% respectively. Check to make sure that all of the time advance (∆T) test specifications have been satisfied, namely that the: • ∆T value must be obtained from a set of at least 50 impulses, where ∆T is referenced to a 650 s waveform; • Standard deviation of the time-to-breakdown results must be less than 80% of that measured for the Franklin rod, i.e., ESEAT < 0.8 FR ; Null (invalid) results have been excluded from the data set, i.e., Clause C.3.5.2.2 of NFC 17-102 (2011) states “The waveform slope when the upward streamer initiates should be between 2 x 108 and 2 x 109 V/m/s”. Any data that shows breakdown occurred at a point on the waveform where the slope is outside this range must be excluded. Check that all other tests have been completed and the ESEAT has passed them. 100 kA (±۱۰%) current withstand test using 10/350 s waveform Environmental (salt spray and sulphide atmospheres) test Q 50 As (±۲۰%) and W/R 2.5 MJ/(±۳۰%) Annex A: Test Report Checklist NF C 17-102 (2011) imposes mandatory reporting requirements for the ESE test. Few listed as follows: Report Identification; A title or subject of the report; Name, address and telephone number of the test laboratory; Name, address and telephone number of the sub test laboratory where the test was carried out if different from company which has been assigned to perform the test; Unique identification number (or serial number) of the test report; Name and address of the vendor/manufacturer; Report shall be paginated and the total number of pages indicated; Date of issue of report; Date(s) of performance of test(s); Sample Description; Photographs, drawings or any other visual documentation, if available; Standards and References; Identification of the test standard used and the date of issue of the standard; Description of equipment used for every test conducted i.e. generator etc.; The measured, observed or derived results shall be clearly identified; The above shall be presented by tables, graphs, drawings, photographs or other documentation of visual observations as appropriate; and A statement of pass/fail identifying the part of the test for which the specimen has failed and also a description of the failure. This shall be illustrated by drawings, photographs or other documentation of visual observations as appropriate. Conclusions In order for any manufacturer to claim compliance with NF C 17-102 (2011) and hence legitimately sell an ESE air terminal, ALL of the above criteria must be met. It is well known in the market place that some or all of these criteria are not met for many of the ESEAT products being sold, in which case they cannot be claimed to comply with NFC 17-102 (2011). Direct Strike Lightning Protection for Solar PV Plants

. Our Expertise PO Box 379 Kingston, Tasmania, Australia 7051 49 Patriarch Drive, Huntingfield, Tasmania, Australia 7055 Telephone: Australia: 03 6281 2477 International: + 61 3 6281 2480 Facsimile: + 61 3 6229 1900 Email: info@lpi.com.au Web: www.lpi.com.au ALLIED POWER SOLUTIONS (ISO 9001:2008 & UL listed LPS installer) T – 4, 5 & 6, Third Floor, Pankaj Plaza – 3 I.P. Extn., Patparganj, Delhi – 110 092 (INDIA) t: +91 11 2224 7322 e: info@alliedpowersolutions.com w: www.alliedpowersolutions.org BENGALURU: +91 98869 63195, 98860 08218 KOLKATA: +91 83348 95599 Direct Strike Lightning Protection for Solar PV Plants Drawing on the combined strengths & overall experience of 38 years in the field of lightning protection, surge protection and grounding/earthing system, APS (Allied Power Solutions) has become the one of the first Indian company to be certified as “UL (USA) certified LPS (Lightning Protection System) Installer”. LPS includes external lightning protection, internal lightning & surge protection and earthing/grounding solutions. Our valued principal “Lightning Protection International Pty Ltd”, Australia well known in the market as “LPI” – pioneer in the field of direct strike lightning protection system and grounding/earthing solutions. Furthermore, we have been a technical leader of providing the solution starting from designing of lightning protection for the solar farm to implement the same in any given area across the country. With the well spread dealer network across the country, we are able to offer all the support and guidance required by our valued customers in no mean of time. Our catalog caters to solar installers, electrical contractors and other professionals working in the renewable energy field and “electrifying” solar industry. Useful Application Information We made the catalog more useful by incorporating our experience in the kinds of situations in which the products might be best applied. While basic, we believe it will help the people whom are new to the business or new to a particular arena. Our Clients List

مقدمه:

یوپی‌اس یا منبع تغذیهٔ بدون وقفه ( Uninterruptible power supply یا UPS) وسیله‌ای است که در کنار یک رایانه (یا مصرف‌کنندهٔ برقی دیگر) نصب می‌شود.

و هنگام قطع یا تغییرات شدید ولتاژ ورودی، امکان ادامهٔ کار در حالت نرمال را برای مصرف‌کننده فراهم می‌کند.

UPSهای کوچک معمولاً درون خود، یک باتری دارند که هنگام وجود برق در حالت عادی آن را شارژ می‌کنند.

هنگام قطع برق یا افت ولتاژ زمانی که ولتاژ از یک مقدار کمتر شود UPS به‌طور اتوماتیک منبع تغذیه رایانه را از برق شهر به باتری موجود درون خود تغییر می‌دهد.

این کار در مدت زمانی حدود یک یا ۲ میلی‌ثانیه انجام می‌پذیرد و در نتیجه رایانه متوجه قطع جریان الکتریکی نشده و به کار خود ادامه می‌دهد.

یو پی اس یا وسیله ذخیره دائم جریام برق اساسا وسیله ای الکتریکی برای ذخیره برق در مدارها است.

این مدار هر شکلی که داشته باشد برای آن یک یو پی اس قابل استفاده است.

خود یو پی اس نیز دارای سه نوع مدار است.

 مدار آفلاین، اینتراکتیو و آنلاین. عمده مدارهایی که یو پی اس برای آنها استفاه میشود مدارهایی اند که یک سر آن برق شهر است و سر دیگر آن مصرف کننده ها هستند.

البته لزوما مدار مبدا برق شهر نیست.

مبدا مدار میتواند ژنراتور و یا سیستم برق خورشیدی و … باشد.

یو پی اس ها همیشه بصورت سری در این مدارها قرار میگیرند چون در واقع یوپی اس یک کلید هوشمند بین منبع ولتاژ برق شهر و منبع ولتاژ برق باتری است.

همه انواع یوی پی اس ها دارای این خواص هستند ولی بهترین حفاظت را در برابر نوسانات یا قطع برق انواع با مدار آنلاین فراهم میکند.

در صورتی که یو پی اس دارای بیش از یک باتری باشد و یا از دو یا چند دستگاه یو پی اس استفاده شود.

بهتر است خود یو پی اسها بصورت موازی با هم در مدار قرار گیرند تا بیشترین توان را از آنها دریافت بداریم.

نحوه قرار گرفتن یو پی اس در مدار

یو پی اس بطور عادی به هنگام نصب به برق شهر وصل می شود و جریان را از طریق یک مدار بای پس مستقیما به مصرف کننده انتقال میدهد.

به محض دریافت نوسانات برق و یا قطع برق ، یک کلید رله اتوماتیک جریان را از مدار شهر قطع و باتری را به مصرف کننده وصل میکند.

مقاومت:

مقاومت یک قطعه الکتریکی است که باعث میشود مقاومت مسیر بالا رود.

و به این دلیل اصلی مورد استفاده قرار میگیرد که جریان الکتریسیته را در یک مدار به اندازه دلخواه کاهش دهد، مقاومت ها در انواع و اندازه های گوناگونی ساخته می شوند.

و به دلیل اینکه در مقابل عبور جریان الکتریکی از خود مقاومت نشان می دهند باعث ایجاد گرما شده بنابراین بخشی از این جریان بصورت گرما تلف می شود بنابراین آنها را بر پایه میزان مقاومتشان در برابر عبور الکترونها و میزان اتلاف انرژی آنها طبقه بندی می کنند.

معمولاً مقاومت های بزرگتر، انرژی بیشتری را به صورت گرما تلف می کنند.

و نوعی از مقاومت ها وجود دارند که میزان مقاومت شان را می توان با پیچاندن یک پیچ یا شستی کم یا زیاد کرد که به اینگونه مقاومتها پتانسیومتر می گویند.

خازن:

به دو صفحه رسانا که بین آنها عایق الکتریکی وجود دارد و این عایق مانع اتصال این دو صفحه رسانا به هم شود را خازن گویند.

زمانی که جریان مستقیم از یک صفحه خازن عبور کند یکی از صفحه ها دارای بار مثبت می شود و دیگری بار منفی پیدا میکند و این بار تا زمانی که خازن تخلیه شود بر روی صفحات باقی می ماند.

و زمانی که جریان متناوب از خازن عبور کند در زمان نیم سیکل مثبت یکی از صفحات دارای بار منفی و دیگری دارای بار مثبت خواهد شد.

ودر نیمه بعدی سیکل موج متناوب که ولتاژ در نیم سیکل منفی میشود، خازن انرژیی ذخیره شده را آزاد می سازد و در جهت خلاف دوره قبل، باردار خواهد شد و این عمل در هر سیکل تکرار میشود.

ظرفیت خازن

از آنجاییکه درهربار تغییر ولتاژ، علامت بار خازن تغییر میکند،خازن در برابر تغییر ولتاژ مخالفت می کند.

و اگر یک موج از ترکیب مستقیم و متناوب را از خازن عبور دهیم،خازن در مقابل عبور جریان مستقیم مقاومت کرده و جریان متناوب را براحتی عبور می دهد.

توانایی یک خازن را ظرفیت آن خازن می نامیم و واحد آن برحسب واحد فاراد F  اندازه گیری می شود.

خازنها درتمام مدارهای الکترونیکی و عموما با رزیستورها والقاکننده ها بکار میروند ودرسیستم های یوپی اس نیزبطور گسترده استفاده می شوند.

سلف (القاء کننده):

یک القا کننده (سلف) نوعی از یک سیم پیچ است.

وقتی جریانی را از سلف عبور می دهیم یک میدان مغناطیسی در آن سلف ایجاد می شود وسیم پیچ این انرژی مغناطیسی ایجاد شده را تا زمانی که آزاد شود، ذخیره میکند.

در واقع سلف ،برعکس خازن عمل می کند.

خازن ولتاژ را بعنوان انرژی الکتریکی ذخیره می کند و سلف، جریان را بصورت انرژی مغناطیسی ذخیره می کند.

خازن در برابر تغییر ولتاژ مقاومت می کند در صورتیکه سلف در برابر تغییر جریان مقاومت می کند.

خازنها مسیر جریان مستقیم(DC) را مسدود میکنند و اجازه می دهند که جریان متناوب (AC)عبور کند درحالیکه سلفها برعکس عمل می کنند.

اندوکتانس

توانایی یک سیم پیچ “اندوکتانس” نامیده شده و برحسب هنری H اندازه گیری می شود.

می توان در وسط سیم پیچ یک سلف هسته هوایی یا آهنی ایجاد کرد (یک ماده مغناطیسی).

آهن میزان اندوکتانس را (و از ماده ای که سیم را تشکیل میدهد ونیز تعداد دورهای سیم پیچ تاثیر می پذیرد) افزایش می دهد.

هسته بعضی از سیم پیچها مستقیم و برخی دیگر دوایر بسته مارپیچی است که هسته دوایری بازده بسیار بیشتری دارد چون میدان مغناطیسی قویتری در اطراف خود ایجاد می کند.

سلفها در تمامی مدارهای الکتریکی بویژه در ترکیب با رزیستورها وخازنها بکارمی روند ودریو پی اس ها نیز بطور گسترده مورد استفاده قرار گرفته اند.

ترانسفورماتور :

ترانسفورماتور در واقع یک سلف هست که دو سیم پیچ به جای یک سیم پیچ، در اطراف آن پیچیده شده است.

این دوسیم پیچ با هم تماسی نداشته و معمولا ًبه مدارهای متعددی متصل میشوند.

ترانسفورماتور در علم الکترونیک یکی از برترین وسایلی است که یک ولتاژ متناوب را به ولتاژ متناوب دیگری تبدیل می کند.

همانگونه در بالا توضیح دادیم زمانی که جریان از سیم پیچ عبور می کند یک میدان مغناطیسی متناسب با تعداد سیم پیچها در اطراف آن بوجود می آید.

برعکس این بن نیز صادق است که هر وقت یک میدان مغناطیسی در اطراف یک سیم ایجاد کنیم ، متناسب با تعداد دورهای سیم پیچ، در آن جریان الکتریکی ایجاد می شود.

ترانسفورماتور کاهنده و افزاینده :

پس اگرشما ترانسفورماتوری با سیم پیچ اولیه ۱۰۰ دور و سیم پیچ ثانویه ۵۰ دور درست کنید و ولتاژ ۲۲۰ ولت متناوب به سیم پیچ اولیه وصل کنید ولتاژی به اندازه ۱۱۰ ولت متناوب در سیم پیچ ثانویه القا خواهد شد.

(در اثر این القا مقداری انرژی تلف میشود.)

ترانسفورماتوری که تعداد سیم پیچ اولیه آن بیشتر از تعداد سیم پیچ ثانویه باشد،ولتاژ را کاهش می دهد و به آن ترانسفورماتور کاهنده و ترانسفورماتوری که تعداد دورهای سیم پیچ ثانویه آن بیشتر از تعداد دورهای سیم پیچ اولیه باشد،ترانسفورماتور افزاینده می گویند.

ترانسفورماتورها مهمترین علتی هستند که در خانه از برق متناوب به جای  برق مستقیم استفاده می شود.

چونکه برق مستقیم با استفاده از ترانسفورماتور تغییر نمی کند.

ترانسفورماتورها در اندازه های کوچک یک در یک سانتی متر تا ابعاد بسیار بزرگ با هزارها کیلوگرم وزن بسته به مقدار ولتاژ و جریانی که باید القا کنند ساخته می شوند.

دیود / LED:

دیود قطعه ای است که معمولاً از یک ماده نیمه رسانا ساخته شده و جریان الکتریسیته را فقط در یک جهت هدایت می کند.

هر جریانی در یک سیم برخلاف جهتی که دیود مشخص کرده است عبورکند، توسط دیود مسدود می شود.

دیودها موارد استفاده بسیار زیادی دارند.

برای مثال اکثراً در وسایلی که جریان متناوب را به جریان مستقیم تبدیل می کنند مورد استفاده قرار می گیرند چون می توانند مانع عبور نیمی از جریان متناوب شوند.

دیود نورافشان “یا LED

یکی از انواع مختلف دیود “دیود نورافشان “یا LED می باشد که معروف ترین و رایج ترین نوع دیود است برای اینکه در کامپیوتر ،تلویزیون ، یوپی اس (UPS) و بیشتر دستگاههای الکتریکی مورد استفاده قرار گرفته است.

یک  LED نوعی دیود هست که طراحی شده تا وقتی جریان از آن عبور می کند در یک فرکانس مشخص شده نور بدهد.

آنها بعنوان نشانگر وضعیت کامپیوتر، یوپی اس و وسایل الکترونیکی که با باتری کار میکنند بسیار موثر می باشند.

آنها می توانند ساعتها و روزها روشن باقی بمانند چون با برق مستقیم کارکرده و نیاز به انرژی بسیار کمی برای روشن شدن دارند.

گرمای تولید شده در آنها بسیار کم و عمر آنها زیاد بوده حتی اگر دائماً روشن باشند.

فیوز :

فیوز وسیله ای است که وقتی جریانی بیش از حد از آن عبور کند برای محافظت اجزاء دیگردرمقابل خرابیهای احتمالی آن را قطع می کند.

هر فیوز برای عبور مقدار جریان مشخصی ساخته شده است و تا زمانی که جریان مدار کمتر از حد فوق نگاه داشته شود، فیوز این جریان را با کمی مقاومت از خود عبور میدهد.

ولی اگر در مدار،اتصال کوتاه و یا شدت جریان بیش از حد مشخص شده برای فیوز ایجاد شود، فیوز می سوزد و جریان مدار را قطع میکند.

فیوزها در اثر جریان زیاد می سوزند یا ذوب می شوند تا یک شکاف در مدار بوجود آید و وسایل دیگر از جریان زیاد، حفاظت شوند.

پس از رفع ایراد، می توان فیوز سوخته را تعویض و یک فیوز جدید جایگزین آن کرد.

تمام فیوزها بر پایه حد جریان عبوری از آنها (قبل از آنکه بسوزند) طبقه بندی می شوند.

پنل خورشیدی پرتابل فوتون ساخت ایران میباشد و ازقیمت بمراتب کمتری نسبت به نمونه های خارجی برخوردار است.

پنل خورشیدی فوتون از تولیدات این شرکت(پیشروالکتریک غرب)میباشد.

پنل خورشیدی مسافرتی فوتون کاملا پرتابل و بسادگی قابل حمل است.

پنل خورشیدی سیار فوتون در توانهای ۳۰ وات – ۶۰ وات – ۹۰ وات و ۱۵۰ وات و بنا بر سفارش مشتری در توانهای بالاتر هم توسط این شرکت ارائه میگردد.

پنل پرتابل فوتون از نوع مونو کریستال با بازدهی بالا میباشد.

پنل پرتابل ایرانی فوتون دارای عمر مفید بالای ۲۰ سال است.

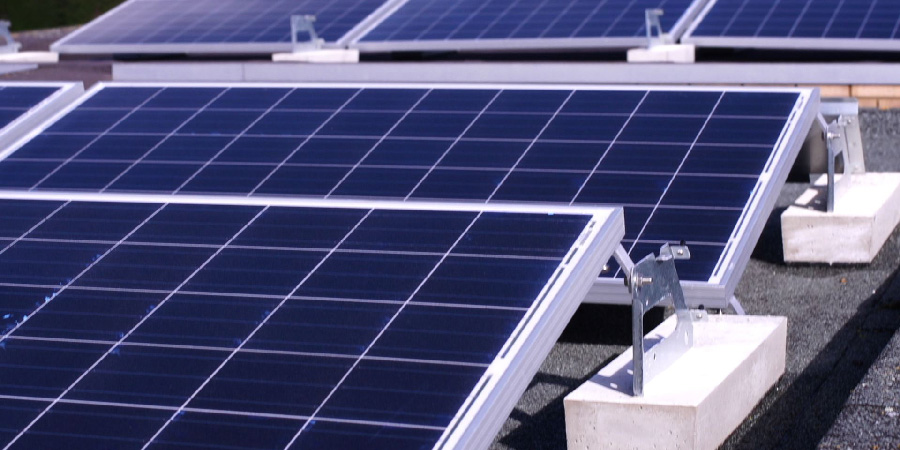

محاسبات برق خورشیدی:

مقدمه:

فتوولتاییک یا به اختصار PV، یکی از انواع سامانه‌های تولید برق از انرژی خورشیدی می‌باشد.

در این روش با بکارگیری سلول‌های خورشیدی، تولید مستقیم الکتریسیته از تابش خورشید امکان‌پذیر می‌شود.

سلول‌های خورشیدی از نوع نیمه رسانا می‌باشند که ازسیلیسیوم یعنی دومین عنصر فراوان پوسته زمین ساخته می‌شوند.

وقتی نور خورشید به یک سلول فتوولتاییک می‌تابد، بین دو الکترود منفی و مثبتاختلاف پتانسیل بروز کرده و این امر موجب جاری شدن جریان بین آن‌ها می‌گردد.

می‌توان فتوولتایک را در دسته فناوری‌های انرژی‌های تجدید پذیر (نوشو) قرار داد.

عنصر اصلی فناوری فتوولتاییک، سلول خورشیدی است.

سلول‌های فتوولتاییک (PV) که عموم آن را با نام سلول‌های خورشیدی می‌شناسند،

از مواد نیمه رسانای حالت جامد تشکیل شده‌اند.

سیلیکون، عمومی‌ترین ماده نیمه رسانا است که به واسطهٔ فراوانی آن در سلول‌های PV مورد استفاده قرار می‌گیرد.

اگر چه سیلیکون عنصر فراوانی است و درصد زیادی از پوسته زمین را تشکیل می‌دهد،

ولی سلول‌های سیلیکونی به خاطر فرایند ساخت و خالص سازی سیلیکون، قیمت بالایی دارند.

سلو ل‌های فتوولتائیک با استفاده از اشعه خورشید و سلو ل‌های خورشیدی، و با ایجاد اختلاف فشار الکتریکی در نیمه هادی‌هایی که به‌طور مناسب ساخته شده‌اند الکتریسیته تولید می‌شود.

امروزه مؤثرترین و ارزان‌ترین سلو لهای خورشیدی ماده‌ای به نام سیلیسم می‌باشد.

ماسه یکی از منابع مهم سیلیسم بوده که پس از پالایش آن کریستال‌های سیلیسم بدست می‌آید و پس از بریده شدن به صورت صفحه آماده می‌شود.

به عبارت دیگر سلول‌های فتوولتائیک که گاه نام سلول‌های خورشیدی نیز به آن اطلاق می‌گردد از پولک‌هایی ساخته می‌شوند که نور را مستقیماً به الکتریسیته تبدیل می‌کند.

این پولک‌ها همانند ترانزیستور معمولاً از لایه‌های نازک یک ماده نیمه هادی مانند سیلیکان با مقادیر کمی افزودنی‌های خاص به منظور ایجاد مازادی از الکترون در یک لایه و کمبودی از الکترون در لایه دیگر ساخته می‌شوند.

فوتون‌های نور در یک لایه الکترو ن‌های آزاد را به وجود می‌آورند و یک رشته هادی، الکترون‌ها را قادر می‌سازد که در یک مدار خارجی جریان یافته و به لایه‌هایی که فاقد الکترون است دسترسی پیدا کنند.

پنل‌های فتوولتائیک از نیمه هادی‌ها ساخته شده و با اتصال سیلیکون‌های نوعP و N شکل می‌گیرند.

وقتی نور خورشید به یک سلول فتوولتائیک می‌تابد، به الکترون‌ها در آن انرژی بیشتری می‌بخشد.

با تابش نور خورشید الکترون‌ها در نیمه هادی پلاریزه شده، الکترون‌های منفی در سیلیکون نوعN و یون‌های مثبت در سیلیکون نوعP بوجود می‌آیند.

بدین ترتیب بین دو الکترود، اختلاف پتانسیل بروز کرده و این امر موجب جاری شدن جریان بین آن‌ها می‌شود.

از آنجا که سلو لهایPV کوچک، شکننده بوده و تنها مقدار کمی برق تولید می‌کنند آن‌ها را به صورت مدول شکل می‌دهند.

مدو ل‌ها در اندازه‌های متنوع عرضه می‌گردند ولی برای سهولت جابجایی ابعاد آن‌ها به ندرت از ۹۰ سانتیمتر عرض در ۱۵۰ سانتیمتر طول تجاوز می‌کند.

هنگامی که دو سلول با مدول در یک ردیف متصل می‌گردند ولتاژ آ ن‌ها دو برابر می‌شود و هنگامی که به صورت موازی به یکدیگر متصل می‌شوند جریان برق آن دو برابر می‌گردد.

محاسبات برق خورشیدی:

برای طراحی سیستم خورشیدی ابتدا باید میزان مصرف انرژی وسایل و محاسبات آنها را انجام بدهیم .

سپس با توجه به نیاز می توانیم وات و تعداد پنل خورشیدی، شارژ کنترلر، باتری خورشیدی، اینورتر، وسایل حفاظتی و کابل ها را مشخص کرد.

اجزای اصلی سیستم خورشیدی عبارتند از:

ماژول PV که نورخورشید رو به برق DC تبدیل می کند.

اینورتر که برق DC تولید شده توسط پنل های خورشیدی را به برق AC مصرفی بارهای AC تبدیل می کند.

شارژ کنترلر که ولتاژ و جریان خروجی از پنل به سمت باتری را تنظیم می کند و  از باتری در مقابل شارژ و دشارژ بیش از حد حفاظت می کند که موجب افزایش طول عمر باتری می شود.

باتری که برای ذخیره انرژی مورد نیاز وسایل برقی در طول شب و در روزهای ابری مورد استفاده قرار می گیرد.

محاسبات سیستم های خورشیدی

گام ۱:

تعیین میزان مصرف توان

اولین مرحله در طراحی سیستم فتوولتاییک خورشیدی این است که کل توان و انرژی مصرفی برای تمام بارهایی که نیاز به تغذیه دارند را مشخص کنیم:

۱–۱٫ میزان وات ساعت مصرفی هر وسیله را در طی یک روز محاسبه کنید. سپس مقادیر وات ساعت های مصرفی کلیه وسایل را برای یک روز با هم جمع کنید.

برای مثال ما، وسایل برقی به قرار زیر است:

• یک لامپ فلورسنت ۱۸ وات با ۴ ساعت استفاده در روز

• یک فن ۶۰ واتی با ۲ ساعت استفاده در روز

• یک یخچال ۷۵ واتی با ۲۴ ساعت کار در روز ( که کمپرسور در ۱۲ ساعت کار می کند و در ۱۲ ساعت خاموش)

۲–۱٫ عدد بدست آمده را در ۱٫۳ (بعضا ۱٫۲ رو هم در نظر می گیرن) ضرب کنید تا میزان وات ساعتی که پنل باید در طی یک روز تولید کند بدست بیاید.

ضریب ۱٫۳ میزان تلفات انرژی در سیستم است.

گام ۲:

تعیین اندازه ماژول PV

سایزهای مختلف پنل های PV مقادیر متفاوت توان تولید می کنند.

هر چه اندازه پنل بزرگتر باشد به همان میزان توان بیشتری تولید خواهد نمود.

برای مشخص کردن اندازه ماژول PV، باید ابتدا بیشترین توان تولیدی را بدست آوریم.

بیشترین توان تولیدی یا وات پیک( Wp) بستگی به ماژول PV و آب و هوای منطقه مورد نظر دارد.

بدین منظور به فاکتوری به نام “پتانسیل تابش” که در هر مکانی متفاوت است نیاز داریم.

برای تعیین اندازه ماژول به طریق زیر عمل می کنیم:

۱–۲٫ محاسبه وات پیک کل ( Wp Total ):

میزان کل وات ساعت هایی که در طول روز نیاز داریم تا توسط ماژول تولید شود ( عدد بدست آمده از قسمت ۲-۱ ) را بر ضریب تابش تقسیم کنید تا وات پیک کلی که توسط پنل ها باید تولید شود بدست آید.

با فرض در نظر گرفت ضریب تابش ۳٫۴ خواهیم داشت:

۲–۲٫ محاسبه تعداد پنل های مورد نیاز برای سیستم:

جواب بدست آمده از قسمت ۱ – ۲ را بر توان نامی پنل هایی که در اختیار دارید تقسیم کرده و حاصل بدست آمده را به سمت عدد صحیح بزرگتر گرد کنید.

جواب، تعداد پنل هایی که باید استفاده کنید را مشخص می کند.

البته باید توجه داشت که حاصل این محاسبه حداقل پنل هایی که باید استفاده کنیم را مشخص می کند.

مسلماً اگر پنل های بیشتری استفاده کنیم عملکرد سیستم بهتر خواهد بود.

همچنین طول عمر باطری هم افزایش خواهد یافت.

مشخصات پنل در نظر گرفته شده:

Pm = 110 wp
Vm = 16.7 Vdc
Im = 6.6 a
Voc = 20.7 v
Isc = 7.5 a

بنابراین ۴ پنل ۱۱۰ واتی در نظر گرفته می شود.

گام ۳:

انتخاب اینورتر

ابتدا بگذارید از اینجا شروع کنیم که وسایل الکتریکی دو نوع هستند :

وسایل برقی معمولی (مقاومتی ):

این نوع وسایل در هنگام راه اندازی جریانی زیادتر از جریان حالت دائم کار خود از مدار نمی کشند.

البته در هنگام راه اندازی کمی زیادتر جریان دریافت می کنند ولی آنقدر زیاد نیست که در محاسبات تاثیر داشته باشد.

وسایل برقی دارای موتور:

 این وسایل در هنگام راه اندازی یک جریان راه انداز دارند یعنی جریان هنگام راه اندازی چند برابر جریان حالت دائم کار آنهاست.

پس در انتخاب اینورتر باید به این نکته توجه کرد که وسایل ما از کدام نوع هستند.

اگر وسایل برقی موتوری را می خواهیم با اینورتر راه اندازی کنیم توان راه اندازی اینورتر باید حداقل هشت برابر توان وسیله موتوری باشد تا بتواند جریان گذرا یا جریان راه اندازی موتور را تامین کند.

البته راه دیگر این است که بجای چند برابر کردن توان اینورتر می توانیم از سافت استارتر استفاده کنیم .

نکته:

سافت استارتر وسیله ای است برای راه اندازی آرام موتور است یعنی جریان راه اندازی را در موتور کاهش می دهد.

که این عامل علاوه بر کاهش تنش های میکانیکی موتور، تنش های الکتریکی را نیز کاهش می دهد و باعث افزایش طول عمر موتور می شود.

ما فرض می گیریم که سافت استارتر برای راه اندازی موتور یخچال داریم.

نکته:

توان واقعی یا توان دائم کار همانطور که از نامش معلوم است به توانی می گویند که اگر ما آن توان را برای ساعت ها از وسیله دریافت کنیم هیچ گونه افت توان، داغ شدگی یا خاموشی دستگاه را شاهد نباشیم.

در صورت نیاز به خروجی AC بایستی از یک اینورتر استفاده کنیم.

نکته بسیار مهم در انتخاب اینورتر این است که ورودی اینورتر به هیچ وجه نبایستی از مجموع توان تمام وسایل برقی کمتر باشد.

همچنین ولتاژ نامی اینورتر باید با ولتاژ بانک باتریها  برابر باشد.

برای سیستم های مستقل، اینورتر باید به اندازه کافی بزرگ باشد تا بتواند تمام وات مصرفی را تأمین نماید.

اندازه اینورتر بین ۲۵ تا ۳۰ درصد بزرگتر از مجموع توان تمامی وسایل در نظر گرفته می شود .

اگر از موتور یا کمپرسور استفاده نماییم اندازه اینورتر باید حداقل ۳ برابر ظرفیت آنها باشد تا بتواند جریان ضربه را تحمل کند.

برای سیستم های متصل به شبکه، ورودی اینورتر باید با آرایه PV برابر باشد تا عملکرد سیستم ایمن و مؤثر باشد.

یک اینورتر ۲۰۰ واتی در نظر گرفته می شود.

گام ۴:

تعیین اندازه باتری

نوع باتری توصیه شده در سیستم های خورشیدی باتریهای دیپ سایکل (باتری با سیکل زیاد) است.

در واقع باتری های مورد استفاده در سیستم های PV خورشیدی باید قابلیت این را داشته باشند که تا پایین ترین سطح انرژی دشارژ شده و سپس به سرعت شارژ شوند.

عموماً از باتری های لید اسید خشک استفاده می شود.

همچنین ظرفیت آنها به اندازه ای باشد که بتواند وسایل و تجهیزات مورد استفاده را در شب و روزهای ابری به راه بیاندازد.

برای تعیین اندازه باتری به طریق زیر عمل می کنیم:

۱–۴٫ مجموع وات ساعت مصرفی کلیه وسایل را در طول یک روز محاسبه کنید.

۲–۴٫ عدد بدست آمده را بر ۰٫۸۵ تقسیم کنید ( به خاطر تلفات باطری ).

۳–۴٫ حاصل را بر ۰٫۶ تقسیم کنید ( به خاطر عمق دشارژ dod).

۴–۴٫ این عدد را بر ولتاژ نامی باتری تقسیم نمایید.

۵–۴٫ حال این عدد را در تعداد روزهایی که تابش خورشید وجود ندارد یا همان روزهای ابری که نیاز داریم از سیستم ولتاژ بگیریم؛ ضرب کنید.

( معمولاً بین ۳ تا ۵ روز که بیشتر شرکتها ۲ روز رو با توجه به منطقه در نظر می گیرند)

می توان  ۶ باتری ۱۰۰ آمپری ۱۲ ولت در نظر گرفته شود.

گام ۵:

تعیین اندازه شارژ کنترلر خورشیدی

شارژ کنترلر عموماً بر مبنای ظرفیت ولتاژ و جریان ارزیابی می شود .

ولتاژ بایستی مطابق با باتری و آرایه PV در نظر گرفته شده و همین طور بتواند جریان آرایه PV را تحمل کند .

برای شارژ کنترلرهای نوع سری ، اندازه کنترلر بستگی به جریان ورودی کل PV که وارد کنترلر می شود.

همچنین ساختار پنل PV دارد (سری یا موازی).

به طور استاندارد برای تعیین اندازه شارژ کنترلر جریان مدار کوتاه آرایه PV ( Isc ) را در عدد ۱٫۳ ضرب می کنند.

بنابراین یک شارژ کنترلر ۴۰ یا ۴۵ آمپری ۱۲ ولت را انتخاب می کنیم.

مقدمه:

یکی از وسایلی که در سیستم‌های توزیع انرژی الکتریکی برای جداکردن سریع بخش‌هایی که دچار خطا شده‌اند از سایر بخش‌های سیستم استفاده می‌شود کات‌اوت فیوز یا فیوز قطع‌کننده است.

ترانسفورماتورهای توزیع غالباً از طریق یک کات‌اوت فیوز به خطوط اولیه متصل می‌شوند.

در درون فیوز کات-اوت یک عنصر ذوب‌شونده وجود دارد که در هنگام بروز خطا ذوب شده و اتصال الکتریکی ترانسفورماتور را از خط قطع می‌کند و بدین وسیله مانع خسارت‌دیدن ترانسفورماتور و واردشدن خطا به مدارهای اولیه می‌شود.

وارد شدن خطا به مدارهای اولیه ممکن است مشترکین و ترانسفورماتورهای دیگری را هم تحت تأثیر قرار دهد.

این فیوزها همچنین برای جدا کردن مدارهای اولیهٔ دچار خطا یا اضافه‌بار از بقیهٔ قسمت‌های سالم مدار به کار می‌رود.

کاربرد اصلی این فیوزها در حفاظت ترانسفورماتورها، بانک‌های خازنی و خط است.

فروش ویژه صاعقه گیر آذرخش

قسمت های یک کت اوت :

کت اوت شامل دو قسمت است یکی محفظه مسدود که اتصالات خط به آن می بندد و طوری ساخته شده که به کراس آرم بسته می شود و دیگری نگهدارنده فیوز که متحرک است و به آسانی المنت داخل آن قابل تعویض است .

انواع کت اوت :

کت اوت های توزیع معمولا سه نوع هستند :

۱-کت اوت مسدود

۲– کت اوت باز

۳– کت اوت با المنت بدون محافظ یا (روباز) .

کت اوت هایی که معمولا در برق ایران مصرف می شود از نوع باز هستند .

ساختمان فیوز کت اوت باز :

این کت اوت ها شامل سه قسمت پایه فیوز ، نگهدارنده فیوز (لوله فیوز) ، سیم فیوز (المنت فیوز) است .

المنت فیوز داخل یک لوله فیبری که همان لوله فیوز است قرار دارد .

وقتی به دلیل اضافه جریان فیوز می سوزد قوس الکتریکی حاصل به دیواره لوله فیبری برخورد کرده و گازی را متصاعد می نماید که قوس را به بیرون می فرستد .

هرچه شدت جریان عبوری از فیوز بیشتر باشد گاز بیشتری از مواد دیواره لوله متصاعد می شود .

ضمنا بعد از سوختن المنت ، لوله فیوز به بیرون آویزان می شود که این نشانه سوختن المنت فیوز است .

المنت (سیم) فیوز کت اوت شامل چهار قسمت تکمه ، ساق ، المنت (سیم ذوب شونده) و سیم انتهایی است .

دکمه ترمینال بالایی و سیم انتهایی ترمینال پایینی المنت را تشکیل می دهد .

فروش ویژه صاعقه گیر آذرخش

اندازه فیوز :

در عمل معمولا ، ترانسفورماتورهای توزیع را در برابر اضافه بارهای جزیی حفاظت نمی کنند ، زیرا باعث سوختن غیر ضروری فیوز و قطع مکرر مدار می شود که هر دوی اینها خوشایند نیست .

بنابراین معمول است که فیوزها را با جریان نامی بالاتر از جریان نامی ترانسفورماتور انتخاب کنند .

معمولا جریان نامی فیوز را ۲ تا ۳ برابر جریان نامی ترانسفورماتور در نظر می گیرند .

جریان های اتصال کوتاه چندیم بابر جریان عادی است بنابراین آمپر المنت فیوز کت اوت ۲ تا ۳ بابر جریان نامی ترانسفورماتور در نظر گرفته می شود.

مقدمه:

واقعیت این است که تا قبل از پبدایش فیزیک کوانتوم، دیدگاه ما به جهان بر اساس فیزیک نیوتونی استوار بود. این دیدگاه برای جهان یک ماهیت ماشینی و مکانیکی قائل و معتقد بودجهان قابل پیش بینی است تا حدی که وجود یا عدم وجود انسان هیچ تاثیری در عملکرد جهان ندارد. باتولد فیزیک کوانتوم و با ورود علم به دنیای درون اتم چیزهایی بسیار شگفت انگیز کشف شدند که جهان بینی انسان نسبت به هستی و نسبت به خودش تغییر کرد. ماهیت ماشین وار جهان جای خود را به عالمی زنده ، آگاه ، غیر قابل پیش بینی و در عین حال کاملاً هوشمند و پاسخگو داد.
نکته بسیار مهم در فیزیک کوانتوم این است که  فیزیک کوانتوم  ، ذهن و آگاهی انسان را وارد بر واقعیتهای جهان می داند بطوریکه معتقد است بدون وجود انسان واقعیتها یعنی دنیای ماده اینگونه که مشاهده می شوند، وجود نمی داشتند. و مهمتر از همه نقش سطح آگاهی انسان در تاثیر گذاری بر وقایع جهان از اهمیت ویژه ای برخوردار است. این خیلی نکته  قابل توجهی است که  آگاهی بر روی کنترل وقایع هستی میتواند نقش مهمی داشته باشد !
هیچ جای تعجبی ندارد که  بیان کنیم : از دیدگاه فیزیک کوانتوم جهان درون اتم بیشتر شبیه سرزمینی سحر آمیز است تا ادامه جهان طبیعی. قلمرویی عجیب که در آن نیروهای راز آمیز مانند انرزی  اسکالر به مثابه چیزهای عادی قلمداد می شود و منطق دنیای ماده در آن جای ندارد.یکی از کشفیات حیرت انگیز فیزیکدان های کوانتوم این بود که اگر شما ماده را به تکه های کوچک تقسیم کنید، سرانجام به جایی می رسید که آن تکه ها ، الکترونها ، پروتونها و غیره دیگر حاوی ویژگیهای شیء مادی نخواهند بود. مثلاً ما غالباً الکترون را به مثابه یک گوی کوچک در حال چرخش می پنداریم ، ولی این پندار از حقیقت بسیار دور است. گرچه الکترون گاه چنان عمل می کند که گویی یک ذره کوچک منسجم است، ولی فیزیکدانها دریافته اند که الکترون تقریباً واجد هیچ بعدی نیست ، و ما را وا میدارد که برای الکترون آکاهی و یا شعور متصور شویم …….درک و تصور این گفته برای اغلب ما مشکل است چون هرچیزی در سطح وجود انسانی واجد بعد است با این حال چنانچه بخواهید عرض یک الکترون را اندازه بگیرید هرگز نمی توانید. چون یک الکترون مثل اشیای معمولی دیگری که می شناسیم نیست.
– کشف دیگر فیزیکدانها این بود که الکترون قادر است هم به صورت ذره و هم به صورت موج نمود کند که به نظریه مکمل یا دوگانگی موج – ذره مشهور است. اگر الکترونی را به سوی صفحه تلویزیون خاموش پرتاب کنیم، یک ذره نورانی پدیدار می شود که از اصابت الکترون به مواد فسفری که پشت صفحه تلویزیون را فرا گرفته به وجود آمده است. نقطه حاصل از اصابت الکترون بروشنی وجه ذره‌ای ماهیت آن را آشکار می سازد. اما این تنها شکلی نیست که الکترون قادر است به خود بگیرد،الکترون می تواند به توده ابر مانندی از انرژی بدل شود و چنان عمل کند که انگار موجی است گشوده در فضا. هر گاه الکترون به صورت موج نمود کند، کاری می کند که از هیچ ذره‌ای بر نمی آید. مثلاً اگر به مانعی که دو شکاف دارد بر خورد کند، می تواند همزمان از هر دو شکاف گذر کند. هرگاه الکترونهای موج گونه به هم اصابت کنند بی درنگ الگوهای متداخل تولید می کنند. این خصلت دوگانه الکترون را نیز می توان در تمام ذرات زیر اتمی و در همه آن چیزهایی که تصور می شد تنها به صورت موج متجلی می شوند مانند نور، اشعه های گاما، امواج رادیویی و اشعه ایکس نیز باز یافت و همه اینها می توانند از حالت موج گونه به ذره بدل شوند.
– امروزه فیزیکدانها معتقدند که پدیده زیر اتمی را نمی باید تنها به عنوان موج یا ذره طبقه بندی کرد، بلکه باید به عنوان چیزهایی در نظر گرفت که همواره به نوعی قادرند هر دو باشند. این چیزها کوانتا ( quanta ) نام دارند و فیزیکدانها معتقدند که کوانتا در حکم ماده اولیه ای است که کل جهان از آن به وجود آمده است. (quanta جمع quantum است یک الکترون یک کوانتوم است . چند الکترون مجموعه کوانتاها را تشکیل میدهند.

– لغت کوانتوم هم معنی با ذرات موج گونه است؛ واژه ای که در ارجاع به چیزهایی به کار می رود که واجد هم جنبه ذره ای است و هم موج گونه .) شاید اعجاب آورتر از همه این باشد و همه شواهد و مدارک هم موید آن است که کوانتا ( کوانتوم ها) تنها زمانی به صورت ذره نمود می کنند که ما بدانها می نگریم. برای مثال وقتی کسی به الکترون نگاه نمی کند، آزمایشها نشان می دهند که همواره موج است. این اصل چه می خواهد بگوید و معنای آن در دنیای اتم و زندگی روزمره ما چیست؟ در واقع فیزیک کوانتوم می گوید که اتم هیچ محدوده معینی ندارد مگر اینکه مورد مشاهده قرار گیرد. بدون شما ( ناظر) همه اتم ها با سرعتی فوق العاده به درون جهان گسترده می شوند. عمل مشاهده و توجه دقیق است که گسترش مکانی اتمها را کاهش می دهد و آنها راتبدیل به واقعیتهای ملموس می کند. باز به بیان ساده تر می گوید اتم و الکترونهای اتم که در یک محدوده مکانی مشخص به دور هسته (ذرات بنیادی) در گردش هستند و ما به آن ماده می گوئیم اگر انسان ( در فیزیک به آن ناظر و مشاهده‌گر گفته می شود) وجود نداشته باشد اتم محدوده مشخص خود را از دست می دهد و الکترونها و ذرات بنیادی تبدیل به موج شده با سرعت زیاد شروع می کنند به دور شدن از یکدیگر و به این ترتیب همه واقعیتهای ملموس ناپدید می شوند.
بنابراین بر خلاف دیدگاه فیزیک نیوتونی ( و آنچه به آن عادت داریم) که واقعیات (جهان ماده) مستقل از ما هستند در فیزیک کوانتومی واقعیات وابسته به ما هستند. در واقع بدون ذهن ناظر وعمل تفکر هیچ ذره ، هیچ اتم و هیچ جهان مادی وجود ندارد و واقعیت با فعالیت های ذهنی ما ساخته و پرداخته می شود. اگر یک اتم مورد مشاهده قرار نگیرد اتم به اندازه یک میلیاردم از یک میلیارد قسمت یک ثانیه طول می کشد تا گسترده شده و محو گردد. این گستردگی تا آن زمان ادامه می یابد که آن را مشاهده کنید. فیزیکدانها این محو شدگی را عدم قطعیت می نامند.

در همین جا خاطر نشان میکنیم که دانش بیورزونانس از لحاظ پایه علمی ، منشا گرفته از فیزیک کوانتوم می باشد و در بیورزونانس، فیزیک نیوتن ناتوان است.دردنیا این دانش را به نام طب کوانتومی هم میشناسند، یعنی در واقع بورزونانس اعتقاد دارد که سلولهای بدن ما دارای شعور هستند و هر اتفاقی که در بدن ما می افتد براساس یک شعورپیشرفته است و نمی توان با بدن انسان مانند یک اتوموبیل عاری از شعور برخورد کرد واین اشتباه یزرگی است که جهت درمان انسان فقط منطق یک بعدی بودن را در نظر گرفت.

 – تقسیم ماده:

بیایید از یک رشته‌ی دراز ماکارونی پخته شروع کنیم. اگر این رشته‌ی ماکارونی را نصف کنیم، بعد نصف آن را هم نصف کنیم، بعد نصفِ نصف آن را هم نصف کنیم و… شاید آخر سر به چیزی برسیم البته اگر چیزی بماند! که به آن مولکولِ ماکارونی می‌توان گفت؛ یعنی کوچکترین جزئی که هنوز ماکارونی است. حال اگر تقسیم کردن را باز هم ادامه بدهیم، حاصل کار خواص ماکارونی را نخواهد داشت، بلکه ممکن است در اثر ادامه‌ی تقسیم، به مولکول‌های کربن یا هیدروژن یا… بربخوریم.
این وسط، چیزی که به درد ما می خورد یعنی به دردِ نفهمیدن کوانتوم!این است که دست آخر، به اجزای گسسته ای به نام مولکول یا اتم می رسیم.
این پرسش از ساختار ماده که «آجرک ساختمانی ماده چیست؟»، پرسشی قدیمی و البته بنیادی است. ما به آن، به کمک فیزیک کلاسیک، چنین پاسخ گفته ایم: “ساختار ماده، ذره ای و گسسته است”؛ این یعنی نظریه‌ی مولکولی.

 – تقسیم انرژی:

حالا بیایید ایده‌ی تقیسم کردن را در مورد چیزهای عجیب تری به کار ببریم، یا فکر کنیم که می توان به کار برد یا نه. مثلاً در مورد صدا. البته منظورم این نیست که داخل یک قوطی جیغ بکشیم و در آن را ببندیم و سعی کنیم جیغ خود را نصف ـ نصف بیرون بدهیم. صوت یک موج مکانیکی است که می تواند در جامدات، مایعات و گازها منتشر شود. چشمه های صوت معمولاً سیستم های مرتعش هستند.
ساده ترین این سیستم ها، تار مرتعش است، که در حنجره ی انسان هم از آن استفاده شده است. به‌راحتی(!) و بر اساس مکانیک کلاسیک می توان نشان داد که بسیاری از کمیت های مربوط به یک تار کشیده مرتعش، از جمله فرکانس، انرژی، توان و… گسسته (کوانتیده) هستند.
گسسته بودن در مکانیک موجی، پدیده ای آشنا و طبیعی است (برای مطالعه‌ی بیشتر می توانید به فصل‌های ۱۹ و ۲۰ «فیزیک هالیدی» مراجعه کنید). امواج صوتی هم مثال دیگری از کمیت های گسسته (کوانتیده) در فیزیک کلاسیک هستند.
توجه داشته باشید که مفهوم موج در مکانیک کوانتومی و فیزیک مدرن جایگاه بسیار ویژه و مهمی دارد که جلوتر به آن می رسیم و یکی از مفاهیم کلیدی در مکانیک کوانتوم است. پس گسسته بودن یک مفهوم کوانتومی نیست. این تصور که فیزیک کوانتومی مساوی است با گسسته شدن کمیت های فیزیکی، همه‌ی مفهوم کوانتوم را در بر ندارد؛ کمیت های گسسته در فیزیک کلاسیک هم وجود دارند. بنابراین، هنوز با ایده‌ی تقسیم کردن و سعی برای تقسیم کردن چیزها می‌توانیم لذت ببریم!

 – مولکول نور:

بسیار خوب! تا اینجا داشتیم سعی می کردیم توضیح دهیم که مکانیک کوانتومی چه چیزی نیست. حالا می رسیم به شروع ماجرا: فرض کنید به جای رشته‌ی ماکارونی، بخواهیم یک باریکه‌ی نور را به طور مداوم تقسیم کنیم. آیا فکر می کنید که دست آخر به چیزی مثل «مولکول نور» (یا آنچه امروز فوتون می‌نامیم) برسیم؟
چشمه های نور معمولاً از جنس ماده هستند. یعنی تقریباً همه‌ی نورهایی که دور و بر ما هستند از ماده تابش می‌کنند. ماده هم که ساختار ذره ای ـ اتمی دارد. بنابراین، باید ببینیم اتم ها چگونه تابش می کنند یا می توانند تابش کنند؟

 – تابش الکترون:
حدود نود سال پیش ، در سال ۱۹۱۱، رادرفورد (۹۴۷-۱۸۷۱) نشان داد که اتم ها، مثل میوه‌ها، دارای هسته‌ی مرکزی هستند. هسته بار مثبت دارد و الکترون‌ها به دور هسته می چرخند. اما الکترون های در حال چرخش، شتاب دارند و بر مبنای اصول الکترومغناطیس، «ذره‌ی بادارِ شتابدار باید تابش کند» و در نتیجه انرژی از دست بدهد و در یک مدار مارپیچی به سمت هسته سقوط کند. این سرنوشتی بود که مکانیک کلاسیک برای تمام الکترونها پیش ‌بینی می‌کند.
طیف تابشی اتمها، بر خلاف فرضیات فیزیک کلاسیک گسسته است. به عبارت دیگر ، نوارهایی روشن و تاریک در طیف تابشی دیده می‌شوند. اگر الکترونها به این توصیه عمل می‌کردند، همه‌‌ مواد (از جمله ما انسانها) باید از خود اشعه تابش می‌کردند (و همانطور که می‌دانید اشعه برای سلامتی بسیار خطرناک است)، ولی می‌بینیم از تابشی که باید با حرکت مارپیچی الکترون به دور هسته حاصل شود اثری نیست و طیف نوری تابش ‌شده از اتمها بجای اینکه در اثر حرکت مارپیچی و سقوط الکترون پیوسته باشد، یک طیف خطی گسسته است؛ مثل برچسبهای رمزینه‌ای (barcode) که روی اجناس فروشگاهها می‌زنند. یعنی یک اتم خاص ، نه تنها در اثر تابش فرو نمی‌ریزد، بلکه نوری هم که از خود تابش می‌کند، رنگهای یا فرکانسهای گسسته و معینی دارد. گسسته بودن طیف تابشی اتمها از جمله علامت سؤالهای ناجور در مقابل فیزیک کلاسیک و فیزیکدانان دهه‌‌ی ۱۸۹۰ بود.
فاجعه‌ی فرابنفش:
دانشمند بزرگ  ماکسول (۱۸۷۹-۱۸۳۱) نور را به صورت یک موج الکترومغناطیس در نظر گرفته بود. از این رو، همه فکر می کردند نور یک پدیده‌ی موجی است و ایده‌ی «مولکولِ نور»، در اواخر قرن نوزدهم، یک لطیفه‌ی اینترنتی یا SMS کاملاً بامزه و خلاقانه محسوب می شد. به هر حال، دست سرنوشت یک علامت سؤال ناجور هم برای ماهیت موجی نور در آستین داشت که به «فاجعه‌ی فرابنفش» مشهور شد:

یک محفظه‌ی بسته و تخلیه‌شده را که روزنه‌ی کوچکی در دیواره‌ی آن وجود دارد، در کوره ای با دمای یکنواخت قرار دهید و آن‌قدر صبر کنید تا آنکه تمام اجزا به دمای یکسان (تعادل گرمایی) برسند. در دمای به اندازه‌ی کافی بالا، نور مرئی از روزنه‌ی محفظه خارج می‌شود، مثل سرخ و سفید شدن آهن گداخته در آتش آهنگری. در تعادل گرمایی، این محفظه دارای انرژی تابشی‌ای است که آن را در تعادل تابشی – گرمایی با دیواره ها نگه می‌دارد.به چنین محفظه‌ای «جسم سیاه» می‌گوییم. یعنی اگر روزنه به اندازه‌ی کافی کوچک باشد و پرتو نوری وارد محفظه شود، گیر می‌افتد و نمی‌تواند بیرون بیاید. نمودار انرژی تابشی در واحد حجم محفظه، برحسب رابطه رایلی- جینز در فیزیک کلاسیک و رابطه پیشنهادی پلانک فرض کنید میزان انرژی تابشی در واحد حجمِ محفظه (یا چگالی انرژی تابشی) در هر لحظه U باشد

سؤال: چه کسری از این انرژی تابشی که به شکل امواج نوری است، طول موجی بین ۵۴۶ (طول موج نور زرد) تا ۵۷۸ نانومتر (طول موج نور سبز) دارند؟
جوابِ فیزیک کلاسیک به این سؤال برای بعضی از طول موج‌ها بسیار بزرگ است! یعنی در یک محفظه‌ی روزنه دار که حتماً انرژی محدودی وجود دارد، مقدار انرژی در برخی طول موج‌ها به سمت بی نهایت می‌رود. این حالت برای طول موج‌های فرابنفش شدیدتر هم می‌شود.

 – رفتار موجی ـ ذره‌ای: [ماکس پلانک]
حدود صد و ده سال پیش یعنی در  در سال ۱۹۰۱ ماکس پلانک (Max Planck: ۱۹۴۷-۱۸۵۸) اولین گام را به سوی مولکول نور برداشت و با استفاده از ایده‌ی تقسیم نور، جواب جانانه ای به این سؤال داد.
او فرض کرد که انرژی تابشی در هر بسامد v ــ بخوانید نُو ــ به صورت مضرب صحیحی از h است که در آن h یک ثابت طبیعی ــ معروف به «ثابت پلانک» است. یعنی فرض کرد که انرژی تابشی در بسامد از «بسته های کوچکی با انرژی h» تشکیل شده است. یعنی اینکه انرژی نورانی، «گسسته» و «بسته ـ بسته» است. البته گسسته بودن انرژی به تنهایی در فیزیک کلاسیک حرف ناجوری نبود‌ (همان‌طور که قبل‌تر در مورد امواج صوتی دیدیم)، بلکه آنچه گیج‌کننده بود و آشفتگی را بیشتر می‌کرد، ماهیت «موجی ـ ذره‌ای» نور بود. این تصور که چیزی مثلاً همین نور هم بتواند رفتاری مثل رفتار «موج» داشته باشد و هم رفتاری مثل «ذره»، به طرز تفکر جدیدی در علم محتاج بود. ذره چیست؟
ذره عبارت است از جرم (یا انرژیِ) متمرکز با مکان و سرعت معلوم.—– موج چیست؟ موج یعنی انرژی گسترده شده با بسامد و طول موج. ذرات مختلف می‌توانند با هم برخورد کنند، اما امواج با هم برخورد نمی‌کنند، بلکه تداخل می‌کنند . نور قرار است هم موج باشد هم ذره! یعنی دو چیز کاملاً متفاوت.

کاربرد علم کوانتم در سیستم ارت:

اخیرا دانشمندان بر اساس خاصیت تکنولوژی نانو ذرات که بر اساس تئوری کوانتوم تعریف میشوند به موادی با هدایت الکتریکی بالا دست یافته اند که با استفاده از ان مواد و در کنار الکترودهای مسی به سیستم ارتینگ با مقاومت الکتریکی پایین و پایدار میتوان دست یافت.
