مقدمه:

برقِ آبی یاهیدروالکتریسیته اصطلاحی است که به انرژی الکتریکی  تولیدی از نیروی آب اطلاق می‌شود.

در سال ۲۰۰۳ هیدروالکتریسیته نزدیک به ۷۱۵٬۰۰۰ مگاوات یا ۱۹٪ از کل انرژی الکتریکی تولیدی جهان را پوشش می‌داده که این نسبت به سرعت در حال گسترش است.

نیروی برق‌آبی همچنین ۶۳٪ از انرژی الکتریکی تولیدی از منابع تجدیدپذیر را شامل می‌شود.

در سال میلادی ۲۰۱۰ کل انرژی الکتریکی از منابع تجدیدپذیر ۳٬۴۲۷٬۰۰۰ مگاوات بوده‌است.

پیش‌بینی می‌شود که تا سال ۲۰۲۵ سالیانه به‌طور متوسط ۳٫۱ درصد به تولید انرژی الکتریکی از منابع تجدیدپذیر افزوده شود.

نیروگاه‌های برق‌آبی چگونه کار می‌کنند:

تعریف «انرژی برق‌آبی» (hydroelectric power) عبارت است از برق تولید شده توسط ژنراتورهای متصل به توربین که انرژی پتانسیلی سقوط یا جریان سریع آب را به انرژی مکانیکی تبدیل می‌کنند.

در تولید انرژی برق‌آبی، آب جمع‌آوری یا ذخیره شده در ارتفاعات بالاتر از طریق لوله‌های بزرگ یا تونل‌ها (آبگیر) به ارتفاعات پایین هدایت می‌گردد.

اختلاف ارتفاع در مسیر آب «هد» (head) نامیده می‌شود.

جریان آب در انتهای مسیر باعث چرخش توربین‌ها می‌گردد.

این موضوع به صورت ساده تحت عنوان قضیه کار و انرژی در فیزیک مورد مطالعه قرار گرفته است.

همانطور که در مطلب توربوماشین اشاره شد، توربین نوعی از توربوماشین‌ها است که انرژی را از سیال کاری (در اینجا سیال کاری آب است) دریافت می‌کند.

علاوه بر این، توربین‌ها به نوبه‌ی خود محرک ژنراتورها هستند که انرژی مکانیکی توربین‌ها را به برق تبدیل می‌کنند.

سپس ترانسفورماتورها سطح ولتاژ تولید شده را تا حد استانداردی برای انتقال به محل مصرف بالا می‌برند.

به محلی که توربین‌ها، ژنراتورها، لوله‌ها و تونل‌های متصل به آن‌ها در آن قرار دارند، نیروگاه گفته می‌شود.

مقدمه:

برقگیر میله ای بلند و نوک تیز است که در بالاترین نقطه ساختمان مورد حفاظت نصب می‌شود.

در زمان طوفان تندری بارهای زیادی در سطح زمین القا می‌شوند و میدان الکتریکیی شدیدی در سطح زمین بوجود می‌آید.

شدت میدان بخصوص در نزدیک اجسام نوک تیز زیاد است و به این دلیل در نزدیکی نوک برقگیر تخلیه خرمنی ظاهر می‌شود.

در نتیجه بارهای القا شده نمی‌توانند روی ساختمان جمع شوند و آذرخشی ایجاد نمی‌شود.

بنابر این اگر آذرخشی بوجود آید، به برقگیر می‌خورد و بارها بدون خسارت به زمین می‌روند.

برقگیر اکتیو آذرخش

برقگیر الکترونیکی آذرخش

صاعقه گیر اکتیو آذرخش

برقگیر اذرخش:

صاعقه گیر پسیو  تولیدی این شرک با نام تجاری “آذرخش” با رعایت کلیه استاندارد های روز جهانی از پوشش حداکثری ساختمان در برابر اصابت صاعقه بر خوردار است.

صاعقه گیر آذرخش چنانچه در محل و ارتفاع مناسب ساختمان نصب گردد دارای بیشترین سطح پوشش  میباشد.

صاعقه گیر آذرخش بر اساس استاندارد بین المللی IEC 62305-3 و همچنین استانداردهای BS6651، NFPA780 و DIN VDE 0185  طراحی و تولید گردیده است.

مشخصات صاعقه گیر پسیو آذرخش:

طراحی جدید در آرایش ساختار صاعقه گیر نسبت به نوع قدیمی فرانکلین به منظور سهولت در ایجاد دالان پیشرو بالا رونده و افزایش پوشش حفاظتی نسبت به سایر صاعقه گیرهای پسیو معمولی

ساخته شده از فولاد ضد زنگ(استنلس استیل)

دارای کلمپ اختصاصی دوقلو مخصوص سیم یا تسمه به صاعقه گیر

دارای مقاومت بسیار بالا درمقابل عوامل جوی مانند باد و باران و تابش مستقیم نور خورشید

دارای قیمتی پایین تر از مدل های مشابه خارجی

دارای قطر موثر ۳۲ میلیمتر جهت دفع پر قدرت ترین صاعقه ها(۲۰۰ کیلو آمپر به بالا)

سهولت در نصب و راه اندازی

ساختار صاعقه گیر مطابق با استاندارد IEC 62305

قابلیت نصب بر روی پایه های ۳ و ۵ متری تلسکوپی و انواع دکل های مهاری و خود ایستا

جهت تضمین اصالت کالا صاعقه گیر های پسیو آذرخش دارای شماره سریال ویژه و قابل استعلام از این شرکت میباشند.

یکی ازساده‏ ترین وارزانترین برقگیرها که از اولین برقگیرها می‏باشند برقگیرمیله‏ ای فولادی میباشد.

 این نوع برقگیر با وجود قدیمی بودن امروزه نیز کاربردهای زیادی دارد.

از آنجا که برقگیرها نقش حساسی را در دفع صاعقه بر عهده دارند ضروری می باشدکه طراحی ها به نحوی انجام پذیرد که یک برقگیر  بتواند در بدترین شرایط آب و هوایی نیز عملکردمناسب خود را حفظ نماید.

برقگیر فولادی اولین واحد جذب صاعقه است که توسط فرانکلین بیشنهاد گردید.

 ضربه مستقیم صاعقه به اندازه طول میله ها، دور از ساختمان اتفاق می افتاد و شعاع حفاظتی این صاعقه گیرهای ساده در کلاسهای حفاظتی براساس تئوری زاویه محاسبه می گردد.

مقدمه:

شیلدینگ امواج الکترومغناطیسی در واقع کاهش شدت میدان الکترومغناطیسی در فضا است.

کاهش اثر امواج الکترو مغناطیسی از طریق مسدود کردن امواج با استفاده از موانع رسانا یا مواد مغناطیسی صورت میگیرد.

شیلدینگ امواج الکترومغناطیسی اغلب در راستای ایزوله سازی سیستم ها و ساختار های خاص و حیاتی صورت میگیرد.

استفاده از سیستم شیلدینگ در مکانهای زیر از اهمیت خاصی برخوردار است:

سایت های نظامی

بیمارستان ها

نیروگاه های برق

مراکز داده(دیتا سنترز)

فرستنده ها و گیرنده‌های رادیو و تلویزیون

سیستم های مخابراتی

سایت‌ های پتروشیمی و پالایشگاه

What is Passive Magnetic Shielding

Rigid (passive) magnetic shielding is divided into two fundamental types based upon the magnetic and conductive properties of the shielding materials: flux-entrapment shields and lossy shields

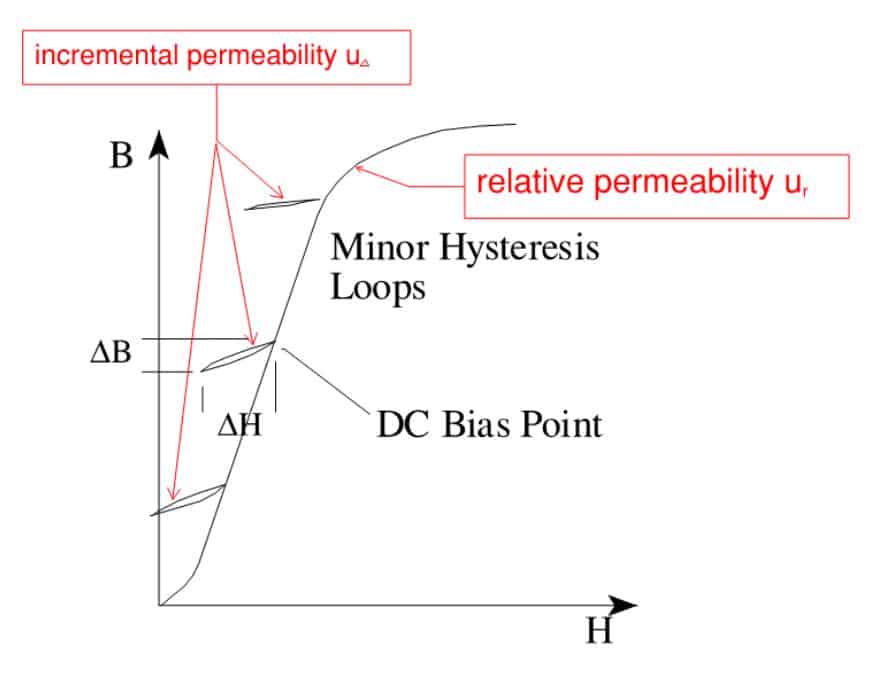

A flux-entrapment or flux ducting shield is constructed with a permeable (μ) ferromagnetic material such as low-carbon steel, silicon-iron steel (oriented and non-oriented) and nickel-iron alloy which either surrounds (cylinder or rectangular box) or separates (“U” shaped or flat-plate) the victim (i.e., people or equipment) from the magnetic field source.  Ideally, magnetic flux lines incident upon the flux entrapment shield prefer to enter the permeable (μ) material via the path of least magnetic reluctance ℜ, rather than pass into the protected (shielded) space. The higher the permeability the more magnetic flux lines will prefer to travel within the material rather than a lower permeable material including air (or vacuum) which has the lowest mu (μ) of 1

Lossy shielding depends on the eddy-current losses that occur within highly conductive copper and aluminum materials, and higher permeable (μ) ferromagnetic materials that are also less conductive.  When a highly conductive materials are subjected to a time-varying (60Hz) magnetic fields, currents are induced within the material that flow in closed circular paths, perpendicular to the inducing field.  According to Lenz’s Law, these eddy-currents oppose changes in the inducing field, therefore the magnetic fields produced by the circulating eddy-currents attempt to cancel the larger external fields near the conductive surface, thereby generating a very effective shielding effect

What’s Your Shielding Factor

Shielding Factor (SF) is the ratio between the unperturbed magnetic field Bo and the shielded magnetic field Bi as expressed in: SF = Bi/Bo The final shielding design depends on several critical factors: maximum predicted worst-case 60-Hz magnetic field intensity (magnitude and polarization) and the geomagnetic (DC static) field at that location- whichever is greater; shield geometry and volumetric area; type of materials, permeability, induction & saturation; and, number of shield layers
