سیستم همبندی در ساختمان های اسکلت فلزی

سیستم همبندی در ساختمان های اسکلت فلزی

همبندی اصلی برای همولتاژ کردن اجزای فلزی اسکلت:

همبندی مهمترین روشی است که برای پیشگیری از برقگرفتگی در یک ساختمان وجود دارد.

اگر:

اسکلت هادی ساختمان ( اسکلت فلزی )

و بدنه های هادی بیگانه ( انواع لوله کشی ها و نظایر آن )

و بدنه های هادی تجهیزات الکتریکی ساختمان ها ( هادی حفاظتی PE و هادی اصلی زمین E )

با یک هادی که دارای سطح مقطعی بزرگ است ( کم مقاومت ) به همدیگر وصل شوند.

بین اجزای همبندی شده حتی اگر جریان های زیاد برقرار شده باشند. اختلاف پتانسیل قابل ملاحظه ای وجود نخواهد داشت تا باعث برقگرفتگی شود.

به عبارت دیگر:

هدف از ایجاد همبندی اصلی برای همولتاژ کردن جلوگیری از تشکیل ولتاژهای خطرناک است بین اجزای مختلفی که ممکن است به وسیله یک نفر به طور همزمان لمس شوند.

در اینجا هم نباید نقش زمین فراموش شود.

بنابراین برای اینکه همبندی مؤثر باشد، باید پتانسیل اجزای همبندی شده خیلی نزدیک به پتانسیل زمین باشند.

جهت همبندی بین کلیه آهن آلات تشکیل دهنده استراکچر یک ساختمان از نوع اسکلت فلزی لازم است:

در نقاط مختلف بخصوص:

محلهایی که پروفیلهای آهنی بهم جوش داده میشوند

و یا پیچ و مهره میشوند

با سیم مسی و با طول مناسب بوسیله حوش احتراقی(کدولد) به یکدیگر اتصال یابند.


زمین و مقاومت الکتریکی:

هدف از اتصال به زمین هر چه باشد – تأمین ایمنی در برابر برقگرفتگی انسان یا حیوان است.

در بهره برداری از سیستم الکتریکی ، یا ، حفظ عایق بندی سیستم یا ایجاد مسیری برای جریان عملیاتی با هدف:

تحریک لوازم حفاظتی به واکنش و یا تأمین ایمنی در برابر برقگرفتگی هنگام انجام تعمیرات بر روی تجهیزات یا خطوط نیروی برق

– وجود سیستم اتصال به زمین در سیستم های الکتریکی اجتناب ناپذیر است.

حتی در سیستم های IT که بدون اتصال به زمین به حساب می آیند.

برای کشف وقوع اتصال فاز به زمین و تحریک رله زمین به واکنش ، به ایجاد مسیری برای عبور جریان تحریک از طریق زمین احتیاج است.

هر چند در این مورد ، مقاومت اتصال به زمین باید به قدر کافی بالا باشد.

تا جریان تحریک از حد معینی بیشتر نشود.

مقصود از اتصال زمین ، اتصال به جرم کلی زمین است.

آشنا شدن با این مفهوم و پی بردن به معنای جرم کلی زمین برای فهم مطالب مربوط به اتصال زمین و نقش الکترود زمین ، اهمیتی بسیار زیاد دارد.

تا جایی که مربوط به مسایل عملیاتی و غیره باشد ، اتصال به جرم کلی زمین ممکن است مستقیم یا از طریق نوعی امپدانس انجام شود.

به طور کلی :

بجزء مواردی مانند سیستم های IT ، در احداث اتصال به زمین ، یا هادی ای که در تماس با زمین بوده و به آن الکترود زمین گفته می شود.



دو هدف زیر تعقیب می شود :


۱- مقاومت اتصال به جرم کلی زمین یا خلاصه تر مقاومت الکترود زمین تا حد امکان کم باشد.


۲- تأسیسات اتصال به زمین – هادی ها ، الکترود زمین ، اتصالات و غیره – توانایی عبور جریانهای اتصال به زمین را در مدت برقراری این جریان ها ، داشته باشند.



برای تحقق این هدفها لازم است موارد زیر مطالعه شوند :


۱- جنس ، مقاومت ویژه ، دما و رطوبت خاکی که الکترود در آن مدفون می شود ؛


۲- جنس ، اندازه ها و نحوه نصب الکترود زمین ؛


۳- نحوه انجام اتصالات به الکترود زمین ؛


علاوه بر اینها توجه به موارد زیر نیز ضروری خواهد بود :


۱- چگالی جریان در سطح الکترود در تماس با خاک


۲- پتانسیل بر روی سطح زمین در اطراف الکترود


و در خاتمه:

اندازه گیری مقاومت الکترود زمین نسبت به جرم کلی زمین و در برخی موارد اندازه گیری مقاومت ویژه خاک ، مهمترین کاری است که باید انجام شود.

Permanent link to this article: http://peg-co.com/home/%d8%b3%db%8c%d8%b3%d8%aa%d9%85-%d9%87%d9%85%d8%a8%d9%86%d8%af%db%8c-%d8%af%d8%b1-%d8%b3%d8%a7%d8%ae%d8%aa%d9%85%d8%a7%d9%86-%d9%87%d8%a7%db%8c-%d8%a7%d8%b3%da%a9%d9%84%d8%aa-%d9%81%d9%84%d8%b2%db%8c/

مديريت وبسايت بهروز عليخانی

ضرورت ایجاد شبکه ارت

 اکثر مصرف کنندگان الکتریکی دارای بدنه فلزی می باشند.

از آنجاکه فلزات هادی جریان برق هستند لذا همواره خطر برق دار شدن آنها وجود دارد.

برای حل این مسئله و جلوگیری از مشکلات احتمالی از سیستم ارتینگ در ساختمان و تمام تجهیزاتی که دارای بدنه فلزی هستند استفاده می شود.

که به شرح آن خواهیم پرداخت:

۱. دراغلب آیین نامه ها و مقررات به شدت توصیه شده که تاسیسات سیم کشی برق رسانی را از تلفن و وسایل مخابراتی دیگر و همچنین لوله های گاز و آب و … دور نگهدارند.

در مواردی که این امر ممکن نباشد، لازم است که:

بدنه فلزی لوله های برق با دیگر لوله ها متصل شوند و در نهایت به چاه ارت متصل گردد.

در صورتیکه این کار به خوبی انجام نگیرد، در صورت اتصال فاز به لوله برق، اختلاف پتانسیلی بین لوله های برق و دیگر لوله ها نظیر آب و گاز و … به وجود می آید.

که ممکن است سبب برق گرفتگی و یا برق دار شدن، جرقه و آتش سوزی شود.

لذا چنانچه کلیه قسمتهای فلزی به یکدیگر وصل شوند و در نهایت با چاه ارت ارتباط پیدا کنند، این عمل از برق دار شدن با ولتاژهای خطرناک جلوگیری می نمایند.

و شرایط را به حد بالای ایمنی نزدیک تر می کند.

صاعقه گیر آذرخش


۲-سیستم ارت، سیستم حفاظتی ساده و ارزانی است که در صورت برق دار شدن بدنه مصرف کننده ها و تجهیزات برقی ما را از خطر برق گرفتگی مصون می دارد.

این روش برق بدنه را از طریق یک سیم ( سیم ارت ) به زمین منتقل می نماید و لذا شخص دچار برق گرفتگی نخواهد شد.

همانطور که میدانیم جریان برق همیشه از مسیری بسته می شود که کمترین مقاومت را دارا باشد.

در شکل ساده زیر همانطور که مشهود است بدن انسان به عنوان یک هادی و سیم ارت به عنوان هادی دیگر، با یکدیگر اتصال موازی را تشکیل می دهند.

بدین وسیله تمامی جریان از سیم بدون مقاومت عبور کرده و به انسان آسیبی نمی رسانند.

صاعقه گیر آذرخش


 ۳-همانگونه که در بالا ذکر شد، اجسام هادی باید به وسیله یک سیم هادی همبندی شوند.

همبندی یعنی هم پتانسیل کردن دو یا چند جسم هادی به وسیله اتصال آنها به یکدیگر با استفاده از یک سیم هادی.

اجسام یکه همبندی می شوند ( یا به یکدیگر اتصال داده می شوند ) هیچ اختلاف پتانسیلی با یکدیگر ندارند.

از همین رو بین اجسامی که هم پتانسیل هستند، جرقه ساکن ایجاد نمی شود.

اتصال زمین یا ارت کردن یعنی اتصال یک جسم رسانا به وسیله یک هادی به زمین.

همبندی و اتصال زمین معمولا در اجسامی که دارای هادی های خوبی هستند، بسیار موثر است.

لازم به ذکر است که هادی همبندی و سیم اتصال زمین موثر و مفید باید دارای استحکام، مقاومت خوردگی و قابلیت ارتجاعی برابر باشند.

همچنین برای اتصال زمین می توان از سیم لخت  یا روپوش دار ( کابل ) استفاده کرد.

اما باید به صورت مستمر بازدید شود تا از اتصال کامل آن اطمینان حاصل گردد.

صاعقه گیر آذرخش


۴-یکی از موضوعات بسیار مهم در شبکه ارت موضوع ” چاه ارت ” می باشد.

برای این چاه عمق متصور می باشد، ولی بهترین چاه آنست که به قسمت نمناک و مرطوب زمین رسیده باشد.

زیرا چنین خاکی دارای مقاومت الکتریکی کمی می باشد.

حال الکترود ( میل یا … ) را در داخل چاه قرار داده و با یک سیم مسی قطور با مقاومت الکتریکی کم به بیرون چاه هدایت می شود.

اطراف میل یا … را زغال و نمک ریخته و خود چاه را با ماسه پر می کنند.

بهتر است سیم رابط چاه و الکترود با شین زمین از سیم مسی بافته شده باشد.

آنچه که مسلم است شکل هندسی چاه نقشی در کارایی آن ندارد.

برای اینکه مقاومت زمین بیش از پیش کم شود می توان از پودر کربن و براده فلزاتی که زنگ نمی زنند ( مثل آلومینیوم، مس و … ) استفاده کرد.

انتخاب میل ( عامل ) بستگی به جنس زمین دارد. هر چه زمین مرطوب تر باشد طول عامل کمتر خواهد بود.



Permanent link to this article: http://peg-co.com/home/%d8%b6%d8%b1%d9%88%d8%b1%d8%aa-%d8%a7%db%8c%d8%ac%d8%a7%d8%af-%d8%b4%d8%a8%da%a9%d9%87-%d8%a7%d8%b1%d8%aa/

مديريت وبسايت بهروز عليخانی

طراحی سیستم صاعقه گیر به روش قفس فارادی

طراحی سیستم صاعقه گیر به روش قفس فارادی

قفس فاراده:

با گسترش ابعاد ساختمانها و با توجه به محدودیت های میله ساده ، قفس فارادی (Faraday Cage) جایگزین میله های ساده فرانکلینی شد.

امروزه نیز اکثر استانداردهای جهانی استفاده از قفس فارادی را بهترین روش میدانند.

در این روش سعی می شود ساختمان را در قفسی از هادیهای مسی یا فولادی محصور نمود.



۱۲۵۰۱۸۷۲_۱۰۲۷۶۱۷۴۵۰۶۵۰۶۷۷_۲۰۹۷۴۲۴۴۸۴_n

دستورالعملهای کلی روش قفس فارادی بشرح زیر است:

  • ایجاد یک رینگ از تسمه های مسی یا فولادی درپشت بام ساختمانها یا بر روی جان پناه آن

  • ایجاد مشی از تسمه ها یا سیمهای مسی یا فولادی در کف بام ساختمانها به گونه ای که در بالای بام ابعاد شطرنجی هادی ۵x5 m (سطح I حفاظت ) ، ۱۰x10 m (سطح II حفاظت) یا ۲۰x20 m (سطح III حفاظت) ایجاد گردد.

  • اجرای هادیهای میانی نزولی در جهات مختلف ساختمان به نوعی که هر هادی از هادی دیگر بین ۲۰ الی ۳۰ متر فاصله داشته باشد.

  • محاسبه فواصل Bonding و اتصال عناصرفلزی روی بام و بدنه به هادی های صاعقه گیر

Fig_J14_EN-271x300

همانطورکه ملاحظه می فرمائید در مسیر اجرای روش قفس فارادی از ابزار های مختلفی مثل:

هادیهای مسی،

انواع بستهای نگهدارنده،

انواع کلمپهای چند راهی،

میله های برقگیر ساده،

و پایه های نگهدارنده و . . . استفاده می شود.



Permanent link to this article: http://peg-co.com/home/%d8%b7%d8%b1%d8%a7%d8%ad%d9%8a-%d8%b3%db%8c%d8%b3%d8%aa%d9%85-%d8%b5%d8%a7%d8%b9%d9%82%d9%87-%da%af%d9%8a%d8%b1-%d8%a8%d9%87-%d8%b1%d9%88%d8%b4-%d9%82%d9%81%d8%b3-%d9%81%d8%a7%d8%b1%d8%a7%d8%af%d9%8a/

مديريت وبسايت بهروز عليخانی

اثر صاعقه و میدانهای الکترومغناطیسی بر فیبر نوری



اثر صاعقه و میدانهای الکترومغناطیسی بر فیبر نوری

مقدمه:

فیبر نوری یکی از محیط های انتقال داده با سرعت بالا است .

از فیبر نوری در موارد متفاوتی نظیر:

شبکه های تلفن شهری و بین شهری ، شبکه های کامپیوتری و اینترنت استفاده می گردد.

فیبرنوری رشته ای از تارهای شیشه ای میباشد.

که هر یک از تارها دارای ضخامتی معادل تار موی انسان را داشته و از آنان برای انتقال اطلاعات در مسافت های طولانی استفاده می شود.

 صاعقه گیر آذرخش


مبانی فیبر نوری :
فیبر نوری ، رشته ای از تارهای بسیار نازک شیشه ای بوده که قطر هر یک از تارها نظیر قطر یک تار موی انسان است .

تارهای فوق در کلاف هائی سازماندهی و کابل های نوری را بوجود می آورند.

از فیبر نوری بمنظور ارسال سیگنال های نوری در مسافت های طولانی استفاده می شود.

 صاعقه گیر آذرخش



یک فیبر نوری از سه بخش متفاوت تشکیل شده است :

هسته (Core) :

هسته نازک شیشه ای در مرکز فیبر که سیگنا ل های نوری در آن حرکت می نمایند.

روکش (Cladding) :

بخش خارجی فیبر بوده که دورتادور هسته را احاطه کرده و باعث برگشت نورمنعکس شده به هسته می گردد.

بافر رویه (Buffer Coating) :

روکش پلاستیکی که باعث حفاظت فیبر در مقابل رطوبت و سایر موارد آسیب پذیر ، است .

صدها و هزاران نمونه از رشته های نوری فوق در دسته هائی سازماندهی شده و کابل های نوری را بوجود می آورند.

هر یک از کلاف های فیبر نوری توسط یک روکش هائی با نام Jacket محافظت می گردند.

 صاعقه گیر آذرخش



فیبر های نوری در دو گروه عمده ارائه می گردند:

فیبرهای تک حالته (Single-Mode) :

بمنظور ارسال یک سیگنال در هر فیبر استفاده می شود( نظیر : تلفن )

فیبرهای چندحالته (Multi-Mode) :

بمنظور ارسال چندین سیگنال در یک فیبر استفاده می شود( نظیر : شبکه های کامپیوتری)

فیبرهای تک حالته دارای یک هسته کوچک ( تقریبا” ۹ میکرون قطر ) بوده و قادر به ارسال نور لیزری مادون قرمز ( طول موج از ۱۳۰۰ تا ۱۵۵۰ نانومتر) می باشند.

فیبرهای چند حالته دارای هسته بزرگتر ( تقریبا” ۵ / ۶۲ میکرون قطر ) و قادر به ارسال نورمادون قرمز از طریق LED می باشند.

 صاعقه گیر آذرخش



ارسال نور در فیبر نوری :


فرض کنید ، قصد داشته باشیم با استفاده از یک چراغ قوه یک راهروی بزرگ و مستقیم را روشن نمائیم .

همزمان با روشن نمودن چراغ قوه ، نور مربوطه در طول مسیر مسفقیم راهرو تابانده شده و آن را روشن خواهد کرد.

با توجه به عدم وجود خم و یا پیچ در راهرو در رابطه با تابش نور چراغ قوه مشکلی وجود نداشته و چراغ قوه می تواند ( با توجه به نوع آن ) محدوده مورد نظر را روشن کرد.

در صورتیکه راهروی فوق دارای خم و یا پیچ باشد ، با چه مشکلی برخورد خواهیم کرد؟

در این حالت می توان از یک آیینه در محل پیچ راهرو استفاده تا باعث انعکاس نور از زاویه مربوطه گردد.

در صورتیکه راهروی فوق دارای پیچ های زیادی باشد ، چه کار بایست کرد؟

در چنین حالتی در تمام طول مسیر دیوار راهروی مورد نظر ، می بایست از آیینه استفاده کرد.

بدین ترتیب نور تابانده شده توسط چراغ قوه (با یک زاویه خاص) از نقطه ای به نقطه ای دیگر حرکت کرده ( جهش کرده و طول مسیر راهرو را طی خواهد کرد).

عملیات فوق مشابه آنچیزی است که در فیبر نوری انجام می گیرد.

نور، در کابل فیبر نوری از طریق هسته (نظیر راهروی مثال ارائه شده ) و توسط جهش های پیوسته با توجه به سطح آبکاری شده ( Cladding) ( مشابه دیوارهای شیشه ای مثال ارائه شده ) حرکت می کند.

( مجموع انعکاس داخلی ) .

با توجه به اینکه سطح آبکاری شده ، قادر به جذب نور موجود در هسته نمی باشد ، نور قادر به حرکت در مسافت های طولانی می باشد.

برخی از سیگنا ل های نوری بدلیل عدم خلوص شیشه موجود ، ممکن است دچار نوعی تضعیف در طول هسته گردند.

میزان تضعیف سیگنال نوری به درجه خلوص شیشه و طول موج نور انتقالی دارد.

( مثلا” موج با طول ۸۵۰ نانومتر بین ۶۰ تا ۷۵ درصد در هر کیلومتر ، موج با طول ۱۳۰۰ نانومتر بین ۵۰ تا ۶۰ درصد در هر کیلومتر ، موج با طول ۱۵۵۰ نانومتر بیش از ۵۰ درصد در هر کیلومتر.

 صاعقه گیر آذرخش


سیستم رله فیبر نوری :

بمنظور آگاهی از نحوه استفاده فیبر نوری در سیستم های مخابراتی ، مثالی را دنبال خواهیم کرد که مربوط به یک فیلم سینمائی و یا مستند در رابطه با جنگ جهانی دوم است .

در فیلم فوق دو ناوگان دریائی که بر روی سطح دریا در حال حرکت می باشند ، نیاز به برقراری ارتباط با یکدیگر در یک وضعیت کاملا” بحرانی و توفانی را دارند.

یکی از ناوها قصد ارسال پیام برای ناو دیگر را دارد.

کاپیتان ناو فوق پیامی برای یک ملوان که بر روی عرشه کشتی مستقر است ، ارسال می دارد.

ملوان فوق پیام دریافتی را به مجموعه ای از کدهای مورس ( نقطه و فاصله ) ترجمه می نماید.

در ادامه ملوان مورد نظر با استفاده از یک نورافکن اقدام به ارسال پیام برای ناو دیگر می نماید.

یک ملوان بر روی عرشه کشتی دوم ، کدهای مورس ارسالی را مشاهده می نماید.

در ادامه ملوان فوق کدهای فوق را به یک زبان خاص ( مثلا” انگلیسی ) تبدیل و آنها را برای کاپیتان ناو ارسال می دارد.

فرض کنید فاصله دو ناو فوق از یکدیگر بسار زیاد ( هزاران مایل ) بوده و بمنظور برقرای ارتباط بین آنها از یک سیتستم مخابراتی مبتنی بر فیبر نوری استفاده گردد.

سیتستم رله فیبر نوری از عناصر زیر تشکیل شده است :

فرستنده . مسئول تولید و رمزنگاری سیگنال های نوری است .

فیبر نوری مدیریت سیکنال های نوری در یک مسافت را برعهده می گیرد.

بازیاب نوری . بمنظور تقویت سیگنا ل های نوری در مسافت های طولانی استفاده می گردد.

دریافت کننده نوری . سیگنا ل های نوری را دریافت و رمزگشائی می نماید.

در ادامه به بررسی هر یک از عناصر فوق خواهیم پرداخت .

 صاعقه گیر آذرخش



فرستنده :

وظیفه فرستنده، مشابه نقش ملوان بر روی عرشه کشتی ناو فرستنده پیام است .

فرستنده سیگنال های نوری را دریافت و دستگاه نوری را بمنظور روشن و خاموش شدن در یک دنباله مناسب ( حرکت منسجم ) هدایت می نماید.

فرستنده ، از لحاظ فیزیکی در مجاورت فیبر نوری قرار داشته و ممکن است دارای یک لنز بمنظور تمرکز نور در فیبر باشد.

لیزرها دارای توان بمراتب بیشتری نسبت به LED می باشند.

قیمت آنها نیز در مقایسه با LED بمراتب بیشتر است .

متداولترین طول موج سیگنا ل های نوری ، ۸۵۰ نانومتر ، ۱۳۰۰ نانومتر و ۱۵۵۰ نانومتر است .

 صاعقه گیر آذرخش



بازیاب ( تقویت کننده ) نوری :

همانگونه که قبلا” اشاره گردید ، برخی از سیگنال ها در مواردیکه مسافت ارسال اطلاعات طولانی بوده ( بیش از یک کیلومتر ) و یا از مواد خالص برای تهیه فیبر نوری ( شیشه ) استفاده نشده باشد ، تضعیف و از بین خواهند رفت .

در چنین مواردی و بمنظور تقویت ( بالا بردن ) سیگنا ل های نوری تضعیف شده از یک یا چندین ” تقویت کننده نوری ” استفاده می گردد.

تقویت کننده نوری از فیبرهای نوری متععدد بهمراه یک روکش خاص (doping) تشکیل می گردند.

بخش دوپینگ با استفاده از یک لیزر پمپ می گردد .

زمانیکه سیگنال تضعیف شده به روکش دوپینگی می رسد ، انرژی ماحصل از لیزر باعث می گردد که مولکول های دوپینگ شده، به لیزر تبدیل می گردند.

مولکول های دوپینگ شده در ادامه باعث انعکاس یک سیگنال نوری جدید و قویتر با همان خصایص سیگنال ورودی تضعیف شده ، خواهند بود.( تقویت کننده لیزری)

 صاعقه گیر آذرخش



دریافت کننده نوری :

وظیفه دریافت کننده ، مشابه نقش ملوان بر روی عرشه کشتی ناو دریافت کننده پیام است.

دستگاه فوق سیگنال های دیجیتالی نوری را اخذ و پس از رمزگشائی ، سیگنا ل های الکتریکی را برای سایر استفاده کنندگان ( کامپیوتر ، تلفن و … ) ارسال می نماید.

دریافت کننده بمنظور تشخیص نور از یک “فتوسل” و یا “فتودیود” استفاده می کند.

 صاعقه گیر آذرخش




اثر صاعقه و میدانهای الکترومغناطیسی بر فیبر نوری:

فیبرهای نوری از عوامل طبیعی کمتر تاثیر می‌پذیرند.

بدین صورت که میدان‌های مغناطیسی و یا الکتریکی شدید بر آن هیچ تاثیری نمی‌گذارد و خطر تداخل امواج پیش نمی‌آید.

به همین دلیل می‌توان آنها را برخلاف کابل مسی از کنار کابل‌های فشار قوی یا ژنراتورهای برق عبور داد.

همچنین خواصی همچون ضد آب بودن آن باعث شده تا از آن، روز به روز به طور گسترده‌تری استفاده شود.

 صاعقه گیر آذرخش


آیا استفاده از فیبرنوری معایبی هم دارد؟

برای این که دیگر در فیبرنوری با سیگنال الکتریکی سروکار نداریم باید از ادواتی مثل تقویت‌کننده‌ها و آشکارسازهای نوری استفاده کنیم که تا حدودی گران است.

از سوی دیگر از فیبرنوری فقط می‌توان برای انتقال اطلاعات آن هم به صورت شعاع‌های نوری استفاده کرد و نمی‌توان برای انتقال الکتریسیته استفاده کرد.

اتصال فیبرنوری به یکدیگر بسیار مشکل و وقت‌گیر و نیاز به یک کادر فنی سطح بالا دارد یکی از ایرادهای مهمی که به فیبرنوری وارد می‌شود این است که به راحتی کابل‌ها را نمی‌توان پیچ و خم داد زیرا زاویه تابش نور در داخل آن تغییر کرده و باعث می‌شود نور از سطح آن خارج شود.

و از طرف دیگر آنها را نمی‌توان به راحتی قطع کرد و برای قطع آنها نیاز به تخصص ویژه‌ای است چون در غیر این صورت زاویه شکست عوض می‌شود.

  صاعقه گیر آذرخش


استفاده از فیبرنوری چه تاثیری در گسترش فناوری اطلاعات و ارتباطات دارد؟

امروزه با توجه به سرعت تولید علم و دانش نیاز به افزایش سرعت تبادل آنها بیشتر شده است.

دنیا به سمتی می‌رود که از ابزاری استفاده کند که با ارائه پهنای باند بیشتر همزمان تعداد بیشتری به راحتی و با سرعت زیاد اطلاعات را در اختیار داشته باشند یا همزمان بتوانند به راحتی با موبایل یا تلفن صحبت کنند و به اینترنت وصل شوند و فیبرنوری یکی از فناوری‌هایی است که می‌تواند این امکان را فراهم کند.

بکارگیری فیبرنوری برای انتقال اطلاعات از سال ۱۹۶۶ شکل گرفت.

ولی تا سال ۱۹۷۶ عملا در انتقال داده قابل استفاده نبود ولی اکنون شرکت‌های تلویزیون کابلی و شرکت‌های چند ملیتی جهت انتقال داده‌ها و اطلاعات مالی در سراسر جهان و… از فیبرنوری استفاده می‌کنند.

اکنون در ایران با توجه به زیاد شدن کاربران اینترنت، استفاده کنندگان از تلفن ثابت و موبایل و مهم‌تر از همه به خاطر این که ایران در مسیر شاهراه اطلاعات بین اروپا و چین قراردارد ضرورت استفاده از شبکه فیبرنوری حس شده و بهره‌برداری از آن اجرایی می‌شود.

البته باید توجه داشت استفاده از فیبرنوری به موازات استفاده از بقیه سیستم‌های انتقال اطلاعات صورت می‌گیرد.

 صاعقه گیر آذرخش


فیبرنوری چه کاربردهای دیگری دارد؟

استفاده از حسگرهای فیبرنوری برای اندازه‌گیری کمیت‌های فیزیکی مانند:

جریان الکتریکی،

میدان مغناطیسی،

فشار،

حرارت و جابجایی آلودگی آب‌های دریا،

سطح مایعات،

تشعشعات پرتوهای گاما و ایکس بهره گرفته می‌شود.

یکی دیگر از کاربردها فیبرنوری در صنایع دفاعی و نظامی است که از آن جمله می‌توان به برقراری ارتباط و کنترل با آنتن رادار، کنترل و هدایت موشک‌ها و ارتباط زیردریایی‌ها اشاره کرد.

فیبرنوری در پزشکی نیز کاربردهای فراوانی دارد از جمله در دزیمتری غدد سرطانی، شناسایی نارسایی‌های داخلی بدن، جراحی لیزری، استفاده در دندانپزشکی و اندازه‌گیری خون و مایعات بدن.

ظرفیت و سرعت زیاد و ایمنی اطلاعات از دلایل اصلی استفاده از شبکه فیبرنوری است

فیبرنوری در اندازه‌گیری کمیت‌های فیزیکی، صنایع دفاعی و نظامی و پزشکی به کار گرفته می‌شود.

 صاعقه گیر آذرخش


شبکه ملی فیبر نوری:

با افتتاح شبکه ملی فیبر نوری کشور به طول ۵۷ هزار کیلومتر، همه شهرها و مراکز استان‌ها و نقاط مرزی کشور از شبکه زیرساختی لازم با کیفیت بالا برخوردار می‌شوند.

این شبکه قرار است به شبکه فیبر نوری کشورهای همسایه نیز متصل شود.

  صاعقه گیر آذرخش


مزایای فیبر نوری:

فیبر نوری در مقایسه با سیم های های مسی دارای مزایای زیر است :

· ارزانتر. هزینه چندین کیلومتر کابل نوری نسبت به سیم های مسی کمتر است .

· نازک تر. قطر فیبرهای نوری بمراتب کمتر از سیم های مسی است .

· ظرفیت بالا. پهنای باند فیبر نوری بمنظور ارسال اطلاعات بمراتب بیشتر از سیم مسی است .

· تضعیف ناچیز. تضعیف سیگنال در فیبر نوری بمراتب کمتر از سیم مسی است .

· سیگنال های نوری . برخلاف سیگنال های الکتریکی در یک سیم مسی ، سیگنا ل ها ی نوری در یک فیبر تاثیری بر فیبر دیگر نخواهند داشت .

· مصرف برق پایین . با توجه به سیگنال ها در فیبر نوری کمتر ضعیف می گردند ، بنابراین می توان از فرستنده هائی با میزان برق مصرفی پایین نسبت به فرستنده های الکتریکی که از ولتاژ بالائی استفاده می نمایند ، استفاده کرد.

· سیگنال های دیجیتال . فیبر نور ی مناسب بمنظور انتقال اطلاعات دیجیتالی است.

· غیر اشتعال زا . با توجه به عدم وجود الکتریسیته ، امکان بروز آتش سوزی وجود نخواهد داشت .

· سبک وزن . وزن یک کابل فیبر نوری بمراتب کمتر از کابل مسی (قابل مقایسه) است.

· انعطاف پذیر . با توجه به انعظاف پذیری فیبر نوری و قابلیت ارسال و دریافت نور از آنان، در موارد متفاوت نظیر دوربین های دیجیتال با موارد کاربردی خاص مانند :

عکس برداری پزشکی ، لوله کشی و …استفاده می گردد.

با توجه به مزایای فراوان فیبر نوری ، امروزه از این نوع کابل ها در موارد متفاوتی استفاده می شود.

اکثر شبکه های کامپیوتری و یا مخابرات ازراه دور در مقیاس وسیعی از فیبر نوری استفاده می نمایند.

 صاعقه گیر آذرخش





Permanent link to this article: http://peg-co.com/home/%d8%a7%d8%ab%d8%b1-%d8%b5%d8%a7%d8%b9%d9%82%d9%87-%d9%88-%d9%85%db%8c%d8%af%d8%a7%d9%86%d9%87%d8%a7%db%8c-%d8%a7%d9%84%da%a9%d8%aa%d8%b1%d9%88%d9%85%d8%ba%d9%86%d8%a7%d8%b7%db%8c%d8%b3%db%8c-%d8%a8/

مديريت وبسايت بهروز عليخانی

صاعقه گیر برج های مراقبت پرواز

صاعقه گیر برج های مراقبت پرواز

صاعقه گیر برج های مراقبت پرواز

مقدمه:

از همان سال های نخستی که بشر رو به استفاده از هواپیما آورد هر روز ابعاد بهره گیری از این وسیله بیشتر شد به طوری که فرودگاه ها یکی از شلوغ ترین مکان ها در هر شهری هستند.

اما ازدیاد هواپیما ها خود مشکلاتی را به همراه دارد به طوری که نیاز است تا ورد و خروج آن ها، مسیرها همگی مدیریت شده و تحت نظارت دقیقی باشند تا حادثه ای پیش نیاید.

به همین منظور در فرودگاه ها شاهد استفاده از برج مراقبت یا کنترل تاور هستیم.

فروش ویژه صاعقه گیر اکتیو اذرخش

برج های مراقبت در مکانی ساخته می شوند که دید کامل و کافی به محدوده ی باند پرواز داشته باشند.

هر برج دارای حریم هوای مخصوص به خود است که معمولا تا ارتفاع ۲۵ هزار پا و تا شعاع ۳۰ مایل را در بر می گیرد.

که البته این عدد می تواند در کشورهای مختلف تغییر کند.

برج مراقبت وظیفه دارد تا هواپیما های روی باند را مدیرت کند.

احتمال دارد که هواپیماها بر روی باند با هم برخورد کنند که این امر حساسیت بالای برج مراقبت را نشان می دهد.

همچنین ورود و خروج هواپیما ها و مدیریت ترافیک هوایی فرودگاه نیز بر عهده ی برج مراقبت قرار دارد.

هواپیما ها نیز در هنگام تقرب برای فرود باید این کار را با هماهنگی برج مراقبت انجام دهند.

برج های مراقبت معمولا ارتفاع زیادی دارند تا اشراف آن ها به باند فرود کامل باشد.

برای مثال برج مراقبت فرودگاه بین المللی بانکوک بیش از ۱۳۰ متر ارتفاع دارد.

این ارتفاع دید کاملی نسبت به دو باند فرود این فرودگاه که دارای طولی نزدیک به ۴ کیلومتر هستند را مهیا میکند.

سیستم صاعقه گیر برج مراقبت پرواز:

با توجه به حساسیت برج کنترل فرودگاه لازم است کلیه سیستم های نصب شده در برج مانند هر سیستم الکتریکال دیگری به سیستم ارت و صاعقه گیر مناسب تجهیز گردند.

بطوریکه جهت جلوگیری از آسیب احتمالی دستگاه ها بر اثر اضافه ولتاژهای های حاصله ناشی از صاعقه و سویچینگ بسرعت عمل نموده و اضافه ولتاژ های ناخواسته فوق را به زمین انتقال دهد.

با توجه به حساسیت سیستم های ناو بری مقاومت اهمی چاه ارت احداثی بایستی زیر یک اهم باشد .

البته چاه ارت صاعقه گیر طبق استاندارد nfc میتواند زیر ۱۰ اهم باشد.

ولی مهندس طراح با توجه به حساسیت فرودگاه ها مقاومت الکتریکی چاه را میتواند بمراتب پایین تر در نظر بگیرد.

و بایستی هر سه ماه یک بار چاه های ارت مربوطه بصورت منظم تست و اندازه گیری شوند.

صاعقه گیر برج مراقبت بایستی در بالاترین قسمت برج نصب گردد.

با توجه به وسعت و ارتفاع برج های مراقبت استفاده از صاعقه گیر های اکتیو بهترین گزینه است.



Permanent link to this article: http://peg-co.com/home/%d8%b5%d8%a7%d8%b9%d9%82%d9%87-%da%af%db%8c%d8%b1-%d8%a8%d8%b1%d8%ac-%d9%87%d8%a7%db%8c-%d9%85%d8%b1%d8%a7%d9%82%d8%a8%d8%aa-%d9%be%d8%b1%d9%88%d8%a7%d8%b2/

مديريت وبسايت بهروز عليخانی

ساختار صاعقه گیر های الکترونیکی

ساختار صاعقه گیر های الکترونیکی

مقدمه:

درست قبل از حدوث صاعقه بطور طبیعی محتوی الکتریکی اتمسفر بطور ناگهانی افزایش می یابد.

این تغییر وضعیت توسط واحد جرقه زن حس و کنترل می شود.

صاعقه گیرهای الکترونیکی PREVECTRON 2 :

انرژی موجود در هوای متلاطم پیش از طوفان را (که حدود چندین هزار ولت بر هر متر است) جذب و در واحدهای جرقه زن ذخیره می نماید.

و در نهایت واحد جرقه زن با تخلیه بار الکتریکی خازنها بین الکترودهای فوقانی و الکترود مرکزی اش هوای اطراف را یونیزه می نماید.


عملیات یونیزاسیون در نوک صاعقه گیر به شرح زیر تفسیر می شود:

الف- آزاد سازی کنترل شده یونها:

واحد جرقه زن (TRIGGERING) صاعقه گیرهای PREVECTRON شرایطی را ایجاد می کند تا :

چشمه جوشانی از یون (کرونا) در اطراف میله نوک تیز فراهم شود.

دقت عمل این واحد باید به گونه ای کنترل شده باش که آزاد سازی یونها را درست چند میکرو ثانیه قبل از حدوث و تخلیه صاعقه صورت دهد.

ب- اثر کرونا و واحد جرقه زن:

حضور حجم وسیع بازهای الکتریکی در اطراف میله نوک تیز صاعقه گیر پس از یونیزاسیون توسط واحد جرقه زن سبب می شود تا پدیده طبیعی تجمع بازهای الکترونیکی اطراف میله (Corona effect) تقویت و تشدید شود.

ج- تسریع در بروز علمدار حمله زمینی:

صاعقه گیرهای PREVECTRON طوری طراحی شده اند که:

ارسال علمدار حمله زمینی را خیلی زودتر از نقاط هم ارتفاع مشابه همان محدوده به انجام برسانند.

و این به معنی تشکیل نقطه ترجیهی دریافت صاعقه در منطقه تحت حفاظت با PREVECTRON نسبت به سایر نقاط می باشد.


زمان جرقه زنی:

یک میله ساده صاعقه گیر را با یک صاعقه گیر الکترونیکی (PREVECTRON) در شرایط مساوی (نصب) در آزمایشگاه مورد بررسی قرار می دهیم.

بدینصورت که از این منبع صاعقه مصنوعی (خازنهای باردار شده) متساوی الفاصله هر دو را مورد حمله قرار می دهیم.

مشاهده می شود که صاعقه گیر الکترونیکی چندین میکروثانیه زودتر از میله ساده به واقعه عکس العمل نشان می دهد .

این اختلاف زمان را با (T) بنام زمان جرقه زنی (TRIGGERING TIME) نامگذاری کرده اند.

در نهایت (T) به عنوان ابزار اندازه گیری کیفیت عملکرد صاعقه گیر الکترونیکی و میله های ساده انتخاب شد.

و طبق استاندارد NF C 17-102 مبنای مقایسه انواع صاعقه گیرها و اساس محاسبه شعاع حفاظت آنها قرار گرفته است

 هدف از نصب صاعقه گیر روی بام ساختمان ایجاد یک حوزه حفاظتی برای ساختمان است.

و حداکثر فاصله از محل نصب صاعقه گیر که تحت حفاظت قرار می گیرد (در ارتفاع محل نصب پایه صاعقه گیر) شعاع حفاظتی نامیده می شود.

Permanent link to this article: http://peg-co.com/home/%d8%b3%d8%a7%d8%ae%d8%aa%d8%a7%d8%b1-%d8%b5%d8%a7%d8%b9%d9%82%d9%87-%da%af%db%8c%d8%b1-%d9%87%d8%a7%db%8c-%d8%a7%d9%84%da%a9%d8%aa%d8%b1%d9%88%d9%86%db%8c%da%a9%db%8c/

مديريت وبسايت بهروز عليخانی

عوامل موثر بر کاهش و افزایش مقاومت چاه ارت

۱۵

۱- فاصله‌ی چاه‌های ارت از یکدیگر

معمولاً تعداد و فاصله‌ی چاه‌های ارت و محل احداث آن‌ها، با توجه به مقاومت موردنظر، از سوی طراح محاسبه و تعیین می‌شود.

ولی به دلیل آن که فرمول‌های محاسبه‌ی مقاومت چاه ارت اصولاً با فرض همگن بودن خاک نوشته شده‌اند و در عمل با خاک‌ها و زمین‌های غیرهمگن مواجه‌ایم.

و همچنین به علت وجود برخی موانع و دشواری‌های اجرایی، ممکن است مقاومت عملی چاه‌ ارت با مقدار محاسبه شده تفاوت داشته باشد.

و پس از اجرا (به منظور کاهش مقاومت) نیاز به اضافه کردن چاه ارت جدید داشته باشیم.

و گاهی نیز حین اجرای طرح، به دلیل وجود موانع عملی از قبیل وجود صخره یا لاشه‌های بزرگ بتنی در محل طراحی شده، ناگزیر از تغییر محل آن شویم.

از این رو، لازم است محل‌های جدیدی برای احداث چاه ارت در نظر گرفته شود.

به همین دلیل مهندس ناظر می‌باید به نکات حائز اهمیت در جانمایی چاه ارت مسلط باشد.

یکی از نکات مهم در این کار، رعایت فاصله‌ی لازم میان چاه‌هاست.

می‌دانیم که هر چاه ارت دارای محدوده‌ای در اطراف خود می‌باشد که در هنگام بروز خطا و جاری شدن جریان در الکترود ارت، دارای ولتاژ خواهد شد.

این محدوده، حوزه‌ی مقاومت (Resistance Area) نامیده می‌شود.

نکته‌ی مهم این است که دوچاه ارت تا حد ممکن از هم دور باشند.

و یا فاصله‌ی آن‌ها دست کم به اندازه‌ای باشد که حوزه‌های مقاومت آن‌ها هم‌پوشانی نداشته باشند.

رعایت نشدن این نکته مشکلات زیر را به وجود می‌آورد:

earthing_system

الف) در صورتی که دو چاه ارت برای دو شبکه‌ی مستقل از هم به کار روند (مثلاً یکی برای ارت فشار ضعیف ترانسفورماتور و دیگری برای ارت فشار قوی آن)، هنگام بروز خطا در یکی از شبکه‌ها، ارت شبکه‌ی دیگر نیز برق‌دار خواهد شد و این موضوع می‌تواند بسیار خطرناک باشد.

ب) در صورتی که دو چاه به یکدیگر متصل شده و هر دو برای یک سامانه به کار روند، رعایت نشدن حداقل فاصله باعث می‌شود که پس از متصل کردن دو چاه به یکدیگر، کاهش مورد نظر در مقاومت کل به دست نیامده و مقاومت حاصل شده، بیش‌تر از حد انتظار شود.

ابعاد حوزه‌ی مقاومت بستگی به مقاومت ویژه‌ی خاک و عمق چاه ارت دارد.

هر چه مقاومت ویژه‌ی خاک بیش‌تر باشد و یا عمق چاه ارت افزایش یابد، حوزه‌ی مقاومت بزرگ‌تر می‌شود.

به طور کلی برای چاه‌هایی که به هم متصل شده و ارت واحدی را تشکیل می‌دهند، این فاصله نباید کم‌تر از ۶ متر باشد.

و برای دوچاه ارت که متعلق به دو سامانه‌ی مختلف می‌باشند، این فاصله نباید کم‌تر از ۲۰ متر یا دو برابر عمق چاه (هر کدام که بیش‌تر بود) بشود.

فروش ویژه صاعقه گیر آذرخش

۹۲۱۲۰۱۶۱۲۰۰۷PM

۲- فشردگی خاک

می‌دانیم که خاک از دانه‌هایی با اندازه‌های مختلف تشکیل شده است که این دانه‌ها در خاک‌های دست نخورده، معمولاً به همدیگر فشرده شده و توده‌ای متراکم را به وجود می‌آورند.

در این توده‌های متراکم، دانه‌های خاک در همدیگر فرو رفته و فضای تهی قابل توجهی میان خودشان باقی نمی‌گذارند.

بنابراین، سطح تماس بین دانه‌ها زیاد بوده و در نتیجه مقاومت الکتریکی کمی ایجاد می‌شود.

در حالی که در خاک‌های دستی و نامتراکم، فضاهای خالی زیاد بین دانه‌های خاک، سطح تماس کمی ایجاد می‌کند و به همین دلیل مقاومت الکتریکی زیادی پدید می‌آید.

نکته‌ی دیگر این که هر چه دانه‌های خاک درشت‌تر باشند، فاصله‌های خالی بیش‌تری بین آن‌ها به وجود آمده و مقاومت الکتریکی را افزایش می‌دهد.

اکنون نکته‌ی بسیار مهم دیگری را مورد توجه قرار می‌دهیم و آن این که اثر مقاومت ویژه‌ی خاک‌های نزدیک و اطراف الکترود چاه ارت در مقاومت چاه ارت، بسیار بیش‌تر از اثر خاک‌های دور از آن است.

توجه به این دو مطلب مهم نشان می‌دهد که اجرای چاه ارت در زمین دست نخورده اهمیت فوق‌العاده‌ای دارد.

و در صورت دستی بودن خاک‌های سطحی، چاره آن است که نخست آن قدر پایین برویم تا به زمین دست نخورده برسیم.

و آنگاه کندن چاه را در زمین دست نخورده، به اندازه‌ی کافی ادامه دهیم.

بدیهی است که تنها آن بخش از چاه ارت که در خاک دست نخورده قرار دارد، ارزشمند و مؤثر بوده و عمق مؤثر چاه ارت نیز برابر ارتفاع همان بخش است.

دقیقاً به همین دلیل است که در هنگام اجرای چاه ارت باید الکترولیت اطراف الکترود را به خوبی کوبیده و متراکم نمود.

زیرا این کار در کاهش مقاومت چاه ارت، اثر فراوان دارد.

با توجه به این که سیم متصل به الکترود چاه ارت (که تا سطح خاک بالا می‌آید) نیز مانند یک الکترود میله‌ای عمل نموده و در کاهش مقاومت کلی چاه مؤثر است.

کوبیدن خاک‌های لایه‌های بالاتر از الکترود (اطراف سیم ارت) نیز می‌تواند در کاهش مقاومت چاه مؤثر باشد.

و هر چه آن‌ها را بیش‌تر کوبیده و متراکم کنیم، نتیجه‌ی بهتری حاصل می‌شود.

در این جا برخی خواص ارزشمند خاک بنتونیت به عنوان الکترولیت مشخص می‌شود.

دانه‌بندی این خاک فوق‌العاده ریز بوده، دارای خاصیت تورمی شدیدی است و در اثر تورم ناشی از آب‌گیری، تمامی خلل و فرج موجود میان دانه‌های خود را پُرکرده و به تمام سطوح پیراونی نیز فشرده می‌شود؛ و همین موضوع یکی از دلایل پایین بودن مقاومت الکتریکی چاه‌های بنتونیتی‌ست.

از سوی دیگر، این توده‌ی متراکم نیاز به کوبیدن ندارد و در نتیجه اجرای آن آسان است و مقاومت حاصل از آن، بر خلاف الکترولیت‌هایی از قبیل ذغال و وابسته به چگونگی اجرا و دقت در کوبیدن الکترولیت باشد.

فروش ویژه صاعقه گیر آذرخش

www.vmvco.ir

۳-رطوبت و آب

همان گونه که در تشریح اثر یخ‌زدگی گفته شد، هدایت الکتریسیته در خاک ماهیت شیمیایی داشته و از املاح حل شده در رطوبت خاک سرچشمه می‌گیرد.

بنابراین، هرچه رطوبت بیش‌تری در خاک موجود باشد، املاح بیش‌تری در آن حل شده و جابه‌جایی یون‌ها نیز بهبود می‌یابد.

بنابراین، میزان هدایت آن نیز افزایش می‌یابد.

ولی برخلاف انتظار، آندسته از خاک‌های سطحی یا زیرزمینی که به طور دائم در معرض رطوبت فراوان قرار دارند (مانند بستر جوی‌ها و رودخانه‌ها) دارای هدایت کمی هستند.

زیرا آب و رطوبت بسیار زیاد موجود در این خاک‌ها، به تدریج و به مرور زمان، املاح و حتی دانه‌های ریز این خاک‌ها را شسته و با خود به جاهای دیگر برده است در نتیجه هدایت آن‌ها به دلیل فقر املاح، اندک است.

پس با افزایش رطوبت خاک، هدایت آن افزایش می‌یابد؛ ولی هنگامی که مقدار این رطوبت بسیار زیاد شود، ‌میزان هدایت کاهش خواهد یافت.

پیش از این گفته شد که اثر مقاومت ویژه‌ی ارت خاک‌های نزدیک و اطراف الکترود چاه ارت در مقاومت چاه ارت، بسیار بیش‌تر از اثر خاک‌های دور از آن است.

بنابراین، بهتر است چاه ارت را آن قدر بکنیم تا به خاک مرطوب که دارای مقاومت کمی‌ست، برسیم و سپس درون خاک مرطوب نیز تا اندازه‌ای حفاری را ادامه بدهیم.

به این ترتیب، الکترود چاه ارت در محاصره‌ی خاکی کم مقاومت قرار خواهد گرفت.

به ویژه قابل توجه است که افزایش عمق چاه ارت از یک سو موجب کاهش مقاومت آن شده و از سوی دیگر در اعماق بیش‌تر معمولاً درصد رطوبت نیز افزایش یافته و به شکلی مضاعف موجب کاهش مقاومت الکتریکی آن می‌شود.

ولی هرگز نباید کار را تا رسیدن به سفره‌های آب زیرزمینی ادامه داد؛ زیرا همان گونه که گفته شد، این کار اثر معکوس دارد.





Permanent link to this article: http://peg-co.com/home/%d8%b9%d9%88%d8%a7%d9%85%d9%84-%d9%85%d9%88%d8%ab%d8%b1-%d8%a8%d8%b1-%da%a9%d8%a7%d9%87%d8%b4-%d9%88-%d8%a7%d9%81%d8%b2%d8%a7%db%8c%d8%b4-%d9%85%d9%82%d8%a7%d9%88%d9%85%d8%aa-%da%86%d8%a7%d9%87-%d8%a7/

مديريت وبسايت بهروز عليخانی

دستورالعمل عمومی اجرای شبکه های توزیع برق

۱۴۰

۱. رعایت حریم مطابق استاندارد الزامی است .

۲. ابعاد چاله برای تیرهای ۹ متری ۸۰×۸۰×۱۵۰ سانتیمتر و برای تیرهای ۱۲ متری ۸۰×۱۰۰×۱۸۰ سانتیمتر و برای تیرهای ۱۵ متری ۱۰۰×۱۰۰×۲۱۰ سانتیمتر باشد .

۳. چاله ها باید در یک ردیف بوده و وضعیت چاله ها مطابق وضعیت نصب تیرهـــا به صـــورت نری – مادگی یا تحت زاویه حفاری شود .

۴. جهت نری و مادگی و نیز زاویه تیرها متناسب قرار گرفتن آنها در خط باشد .

۵. برای پر نمودن چاله از سنگ لاشه و ملات ماسه و سیمان به صورت دوغ آب استفاده شود.

به طوری که ملات در بین سنگ لاشه به راحتی جریان یابد .



۲CCC

۶. اسپن متوسط برای خطوط فشارمتوسط تکمداره هوایی ۶۰ متر و برای دو مداره هوایی ۴۰ متر و برای خطوط فشارضعیف هوایی ۳۰ متر و در صورتی که در کروکی مقدار خاصی ذکر شده باشد مطابق کروکی انجام گیرد.

۷. کلیه یراق آلات ( سکو – کراس آرم – تسمه ها و … ) بایستی گالوانیزه گرم باشد .

۸. کلیه محدودکننده های جریان بایستی متناسب با قدرت خریداری شده باشد .

۹. بست های لوله متناسب با سایز لوله ها – گالوانیزه و نیم دایره باشند .

۱۰. قطع کننده ها با حداقل زاویه ۴۵ درجه نصب شوند .

۱۱. ترانسفورماتور – سکو – پایه ها و تابلو باید کاملا” تراز باشند .

۱۲. سیم قطع کننده به ترانس باید مسی و حداقل نمره ۳۵ باشد .

۱۳. کلیه تجهیزات بایستی در محل خود محکم بسته شوند .

۱۴. کلیه اتصالات شبکه با کلمپ و کابلشو مناسب انجام گیرد .

فروش ویژه صاعقه گیر آذرخش

DSC02384

۱۵. در پرکردن کانال های حامل کابل از ماسه نرم استفاده شود.

( حداقل ۱۰ سانتیمتر زیر کابل و ۱۰ سانتیمتر روی کابل ) پس از آن روی ماسه در سرتاسر مسیر کابل آجر قرار گرفته و سپس در طول کانال نوار هشداردهنده قرار گیرد.

۱۶. در حفاری کانال در مسیر پلها – جاده ها و مکان هایی که امکان تردد ماشیــــن وجود دارد کابل باید از داخل لوله های متناسب با سایز کابل عبور کند ( لوله پلی لن یا پلیکای فشار قوی )

۱۷. لوله های فلزی حامل کابل که بصورت عمودی در کنار پایه نصب می شوند باید با زاویه حداقل ۴۵ درجه فارسی پر شده باشند.

۱۸. طول لوله های فلزی حامل کابل ارت و فیدر اصلی نباید از ۶ متر کمتر باشد .

۱۹. کابل خروجی ترانسفورماتور باید به وسیله اتریه مهار شود .

۲۰. مقاومت زمین سیستم ارت نباید بیشتر از ۲ اهم باشد و ارت اجراء شده باید مطابق نقشه اجرایی سیستم ارت پیوست قرارداد باشد.



۱۱۲
۲۱. سیم کشی شبکه هوایی باید حداقل ۲۴ ساعت بعد از بتن ریزی پایه انجام شود.

۲۲. هنگام کابل کشی باید دمای هوای محیط بالای ۳+ باشد.

۲۳. سیم کشی بایستی کاملا” رگلاژ شده و مناسب باشد.

۲۴. هادی های مورد استفاده در پروژه ها باید مطابق با جدول مشخصات هادیهای مورد استفاده در شبکه های توزیع پیوست قرارداد باشد.

۲۵. کلیه هزینه های مورد نیاز برای خاموشی شبکه بعهده پیمانکار است.

۲۶. تهیه و تنظیم صورتجلسه تحویل زمین ، برنامه زمانبندی ، صورت وضعیت موقت و قطعی و همچنین تحویل موقت و قطعی قرارداد با هماهنگی دفتر کنترل برنامه و پروژه انجام می شود.

منبع: kpedc.ir

Permanent link to this article: http://peg-co.com/home/%d8%af%d8%b3%d8%aa%d9%88%d8%b1%d8%a7%d9%84%d8%b9%d9%85%d9%84-%d8%b9%d9%85%d9%88%d9%85%db%8c-%d8%a7%d8%ac%d8%b1%d8%a7%db%8c-%d8%b4%d8%a8%da%a9%d9%87-%d9%87%d8%a7%db%8c-%d8%aa%d9%88%d8%b2%db%8c%d8%b9/

مديريت وبسايت بهروز عليخانی

GIS در شبکه برق چیست

GIS در شبکه برق چیست

کاربرد جی.ای.اس (GIS) در مدیریت شبکه برق

مقدمه:

رفاه جوامع انسانی، بستگی زیادی به قدرت جمع آوری و تحلیل اطلاعات مکانی پیدا کرده است .

جمعیت جهان روز بروز افزایش یافته و منابع بنحو روز افزونی کمیاب می‌شوند .

سیستم های اطلاعات جغرافیایی ابزار قدرتمندی برای جمع آوری و تحلیل داده های مختلف مکانی هستند که در نهایت پیچیدگی های مسائل مربوط به کمیابی منابع را مرتفع کرده و امکان بهینه کردن استفاده از آنها را فراهم می آورند .

جی.آی.اس (GIS) ابزار علمی جهت جمع آوری و کنترل اطلاعات صحیح و متنوع جغرافیایی (مکانی) و توصیفی را در صنعت برق بدست می دهد.

و نهایتاً ابزار موثری جهت درک رابطه بین پدیده های مختلف جغرافیایی بحساب می آید .

امروزه تعداد زیادی از مدیران و تصمیم گیرندگان تشخیص داده اند که استفاده از تکنولوژی جی.آی.اس (GIS) در ارتباط با داده های حجیم، پیچیده و تصمیم گیری های مبتنی بر این داده ها ، اجتناب ناپذیر است .

تکنولوژی جی.آی.اس (GIS) در عرض دو دهه گذشته بنحو چشمگیری توسعه یافته است .

اطلاعات مربوط به شبک برق بسیار متنوع، حجیم و پیچیده است.

سازماندهی، یازیابی و پردازش این داده ها یا روشهای سنتی اگر غیرممکن نباشد بسیار دشوار، وقت گیر و توام با خطاست.

GIS به عنوان راه حل اجتناب ناپزیری جهت ذخیره، سازماندهی و تحلیل داده های مربوط به شبکه شناخته شده و در بسیاری از کشورها برای مدیریت شبکه های برق بکار گرفته می شود.



GIS در شبکه برق چیست

باین ترتیب، GIS بطور کلی بعنوان سیستمی کارآمد جهت ذخیره و سازماندهی داده های حجیم گرافیکی (نقشه ها) و توصیفی- رقومی شبکه، وبطور ویژه بعنوان سیستمی با ابزار نیرومند جهت افزایش کارایی شبکه، رفع تنگناها و نقایص شبکه، اداره امور مشترکین، یافتن راه حل های بهینه جهت گسترش شبکه، برخورد با مشکلات مقطعی و پیش بینی نشده شبکه و بسیاری موارد دیگر بکار می آید.

جی.آی.اس (GIS)، روش نوینی برای نگرش به اطلاعت جغرافیایی

سامانه های اطلاعات جغرافیایی “Geographical Information Systems” که به اختصار GIS نامیده شده اند، سیستم نوینی جهت جمع آوری، ذخیره و آنالیز اطلاعات و پدیده‌های جغرافیایی در مواردی است که موقعیت و شرایط جغرافیایی پدیده ها ویژگی مهم و حساس برای آنالیز به شمار می رود .

به عبارت دیگر ، GIS کلیه اطلاعاتی را که به نحوی به مکان جغرافیایی مربوط می شوند .

اعم از تصویری یا رقومی در بر میگیرد.

به زبانی ساده تر، GIS مجموعه ای از نقشه ها و اطلاعات توصیفی مربوط به عوارض موجود در نقشه ها را در خود گردآوری می کند .

GIS در شبکه برق چیست

نظام سنتی ذخیره داده ها در مقایسه با GIS

هر تشکیلاتی بر یک نظام جمع آوری، ذخیره و پردازش اطلاعات متکی است که ممکن است در سطوح مختلفی از کامپیوتر بهره بگیرد .

به هر صورت در حال حاضر در تشکیلات مربوط به مدیریت منابع طبیعی، بطور کلی و مدیریت منابع آب به ویژه (مهندسین مشاور، شرکت ها و سازمان های دولتی وابسته به مدیریت منابع نظیر وزارت کشاورزی، وزارت نیرو، و غیره) نارسایی های متعددی در نظام ذخیره و پردازش داده ها به چشم می خورد که رفع آنها در نظام “سنتی” موجود، بسیار دشوار است :

روش، شکل و محل ذخیره اطلاعات مکانی (نقشه ها) و توصیفی کامل و یکدست نیست، بخشی از اطلاعات به صورتی پراکنده در فایل های کامپیوتری ذخیره شده و بخش دیگر در زونکن ها و نقشه های کاغذی حفظ می شود که از لحاظ فیزیکی آسیب پذیر بوده و تغییر و اصلاح و تکثیر مجدد آنها با صرف هزینه و وقت قابل توجهی همراه است .

اطلاعات مکانی یانقشه های یک پروژه به صورت استاندارد حفظ و ثبت نمی شوند .

سیستم مختصات جغرافیایی متفاوت است و بعلت یکسان نبودن مقیاس نقشه ها هم‌پوشی نقشه ها عملی نیست .

منابع تهیه نقشه متفاوت است و عدم هماهنگی بین نقشه هایی که از منابع متفاوت تهیه شده اند و در گروههای تخصصی مختلف یک طرح مورد استفاده قرار می گیرند در بسیاری از موارد مشکلاتی پیش می آورد .

گروههای مختلف تخصصی طرح ممکن است مستقل از هم و با معیارهای متفاوت اقدام به تهیه نقشه موضوعی واحدی از یک پروژه بنمایند.

به عبارت دیگر ، اطلاعات مشابه به صورت‌های گوناگونی ذخیره می‌شوند (مثلاً نقشه‌های مختلف با تعاریف متفاوتی از مقولات بکار‌بری اراضی به کار می رود ) .

فرمت داده ها یکسان نیست و تبادل اطلاعات بین گروه‌های مختلف کم است (هر گروه به طور مستقل داده‌های خود را ذخیره می‌کند).

سرعت واکشی و پردازش اطلاعات کم است و قابلیت تحلیل داده های حجیم و پیچیده محدود است .

تلفیق نقشه ها واطلاعات توصیفی به دشواری و با صرف وقت زیاد انجام می گیرد.

GIS در شبکه برق چیست

در مقایسه با روش سنتی ، ذخیره و سازماندهی داده های یک طرح در محیط GIS یک آرشیو نیرومند و سازمان یافته ایجاد خواهد کرد که در آن نقشه‌ها و اطلاعات مربوط به طرح به صورتی منسجم در چهارچوب طرح یکپارچه شده و مجموعه کاملی از نقشه‌ها و اطلاعات توصیفی در آن بسته بندی می شوند .

در این مجموعه، مغایرت ها و عدم تطبیق ها به راحتی شناسایی و رفع می شوند. فورمت داده ها یکسان و تبادل داده ها آسان است .

به این ترتیب تمام گروه های تخصصی دست اندرکار پروژه از یک بانک واحد اطلاعاتی استفاده می کنند .

نتیجه پردازش داده ها در هر گروه تخصصی نیز می‌تواند در این مجموعه ذخیره شود .

استفاده تمام گروه های تخصصی از یک بانک واحد اطلاعاتی از بسیاری از دوباره کاری‌ها پیش گیری کرده و این امکان را فراهم می‌آورد که اطلاعات مکانی و توصیفی به صورتی یکدست و هماهنگ (مثلاً با دستگاه مختصات جغرافیایی یکسان) مورد استفاده گروه های مختلف تخصصی قرار گیرد.

ولی آنچه که در مقایسه روش “سنتی” و استفاده از GIS در ارتباط با ذخیره داده ها گفته شد تمامی مطلب نیست .

در واقع آنچه که GIS را از روش سنتی ذخیره و پردازش داده‌ها متمایز می کند قابلیت هایی است که در بازیابی و تحلیل داده ها به کار می آید .

این سیستمها بویژه در تعریف و تحلیل انواع شبکه بسیار کارآمد هستند.

کاربردهای ویژه جی.ای.اس (GIS) درمدیریت شبکه برق

شبکه های برق در مقایسه با شبکه های دیگری نظیر شبکه آب از پیچیدگی بیشتری برخوردارند وعموما متشکل از تأسیسات، کابل ها و سیم ها، ترانسها، کنتورها (مشترکین) و اجزای دیگری هستند که مدیریت آن مستلزم داشتن ابزار توانمندی جهت ذخیره و سازماندهی اطلاعات و نقشه هاست.

امروزه سیستم های اطلاعات جغرافیایی به عنوان کارامدترین سیستم (و به طور منحصر بفرد) جهت مدیریت شبکه ها از جمله شبکه برق شناخته و به کار گرفته شده اند.

کاربرد ویژه سیستم های اطلاعات جغرافیایی در مدیریت شبکه های برق را به شرح زیر میتوان خلاصه کرد:

الف-ذخیره سازی وسازماندهی داده های طرح (نقشه ها و اطلاعات توصیفی مربوط به آنها)

نقشه ها :

  • پلان شبکه برق

  • نقشه موقعیت ترانسها، پایه هاو سایر اجزای شبکه

  • نقشه موقعیت مشترکین.

  • نقشه تقسیم بندی مناطق.

  • نقشه عمومی شهر (خیابانها، عوارض شاخص)

  • نقشه پراکندگی جمعیت.

اطلاعات توصیفی و رقومی :

  • جزئیات مشخص شبکه آب شامل :

  • سیمها وکابل ها: قطر، جنس، نوع، تاریخ، نصب، تعداد مدار، شماره ترانس مربوطه.

  • ترانس: شماره ترانس، سال ساخت، سال نصب،ظرفیت، ولتاژ،

  • مشترک(کنتور): شماره اشتراک، نام مشترک، نوع اشتراک (تک فاز، سه فاز..)، نوع کنتور، فاز تغذیه، قدرت،

  • پایه : طول، اندازه، تعداد مقره، نوع طرح، فونداسیون(بتنی، سنگ و خاک)

  • تراکم یا میزان جمعیت در نقشه تراکم جمعیت .

  • کدهای ناحیه در نقشه تقسیم بندی مناطق .

  • مشخصات عوارض شاخص شهر .

  • نام و مشخصات خیابانهای شهر .

آرشیو سازمان یافته و منسجمی که با استفاده از داده های فوق در محیط GIS ایجاد می شود ، بازیابی اطلاعات را هم در مرحله طراحی و هم در بهره برداری تسهیل می کند . این آرشیو ، امکانات زیر را فراهم می آورد :

  • مدیریت نمایش اطلاعات موضوعی مختلف

  • نمایش اطلاعات موضوعی طرح – به معنای نمایش نقشه یا نقشه های انتخاب شده ، برچسب زنی ونهایتاً ترسیم

  • آنهاست . به این معنی که از میان نقشه های موضوعی مختلف طرح

  • می توان نقشه های مورد نظر (مثلاً نمایش لوله هایی که قطرهای متفاوت دارند با رنگ‌های متفاوت).

  • انجام جستجوهای مکانی و توصیفی براساس پارامترهای مورد نظردر واقع امکان بازیابی و نمایش عوارض خاص با شرایط خاص در پروژه است . عارضه یا عوارض خاص می تواند برای مثال ترانس یا ترانسهایی با شرایط مشخص باشد . نمایش اطلاعات انتخاب شده می تواند با علائم متفاوت و متناسب با شرایط عوارض مورد نظرانجام گیرد (مثلاً نمایش کابل هایی که قطرهای متفاوت دارند با رنگ‌های متفاوت ).

  • امکان به هنگام سازی و به روز رسانی اطلاعات توصیفی و مکانی : تغییرات ایجاد شده در نقشه ها و اطلاعات توصیفی مربوطه به راحتی در محیط GIS قابل اعمال است . ضرورت انجام این تغییرات هم در مرحله طراحی و هم در بهره برداری ممکن است پیش آید .

  • تحلیل های آماری مرتبط با اطلاعات توصیفی این امکان در مرحله طراحی در مواردی نظیر انتخاب گزینه و برآورد هزینه و درهنگام بهره‌برداری به دلایل مختلف از جمله تصمیم گیری در ارتباط با بهره برداری بهینه به کار خواهد آمد .

  • امکان تهیه نقشه در اندازه و مقیاس‌های مختلف

ب- تحلیل اطلاعات

وجود قابلیت‌های متنوع تحلیلی در نرم افزارهای معتبر GIS امکان انجام تحلیل‌های گوناگون را فراهم می‌آورد . امکان انجام تحلیل های مختلف در شبکه، تلفیق نقشه های موضوعی مختلف و اطلاعات توصیفی مربوط به آنها با یکدیگر ، امکان تلخیص نقشه ها ، امکان حریم یابی و قابلیت‌های متعدد تحلیلی دیگر GIS از دوجهت به کمک کارشناس طراح خواهد آمد :

وجود این قابلیت ها به کارشناس طراح کمک خواهد کرد تا طرح های پیشنهادی را بررسی و آنالیز کرده و به کمک قابلیتهای نیرومند بازیابی اطلاعات به “اگر”ها پاسخ گفته و تنگناها و مشکلات طرح را به سهولت ببیند و نهایتاً انتخاب مناسبی انجام داده و تصمیم مقتضی به عمل آورد .

ضمناً گزینه های انتخاب شده می توانند به تنهائی از جهات مختلف بررسی شدهو با لحاظ کردن پارامترهای طراحی در بانک اطلاعاتی GIS طراحی دقیق و مناسبی به عمل آید .

گزینه های احتمالی مختلف از جهات اقتصادی و فنی به راحتی در محیط GIS قابل مقایسه اند ، به همین جهت می توان از قابلیت های تحلیلی GIS جهت مقایسه گزینه ها و انتخاب گزینه مناسب به نحو مطلوبی استفاده کرد .

قابلیت تحلیلی GIS در مرحله بهره برداری کمک شایانی به بهره برداری بهینه از طرح خواهد کرد.

اطلاعات ذخیره شده در سیستم در زمینه های گوناگون در جهت بهره برداری بهینه از طرح به کار خواهد آمد . از جمله :

  • محاسبات، برآوردها و تحلیل ها

  • زمان بندی وکنترل مصرف برق در شرایط اضطراری

  • برآورد هزینه های اصلاح شبکه در یک منطقه مورد نظر .

  • تعیین تعداد انشعابات منصوبه روی یک ترانس و امکان اتصال انشعابات دیگر.

  • تعیین نوسانات فصلی و روزانه در یک نقطه .

  • مشخص کردن مشترکینی در نتیجه خاموش کردن یک ترانس بی برق می شوند .

  • مشخص کردن ترانسی که یک مشترک یا بخشی از شبکه را تغذیه میکند.

  • مشخص کردن نزدیک ترین ترانس برای ایجاد انشعاب (های )جدید

  • تعیین مناطق مصرف غیر عادی .

  • شناسایی مشترکین پر مصرف .

  • شناسایی و اصلاح کنتورهای خراب .یا دستکاری شده

  • ارزیابی توانایی تاسیسات موجود در خدمات دهی بطور کلی و پذیرش انشعاب های جدید و یا مشترکین جدید .

  • شناسایی بدهی های بالای میزان معین و شناسایی و محاسبه کلی بدهی ها

منبع: gistech.ir

Permanent link to this article: http://peg-co.com/home/gis-%d8%af%d8%b1-%d8%b4%d8%a8%da%a9%d9%87-%d8%a8%d8%b1%d9%82-%da%86%db%8c%d8%b3%d8%aa/

مديريت وبسايت بهروز عليخانی

انواع دکل جهت نصب صاعقه گیر

انواع دکل جهت نصب صاعقه گیر

فروش ویژه صاعقه گیر اذرخش

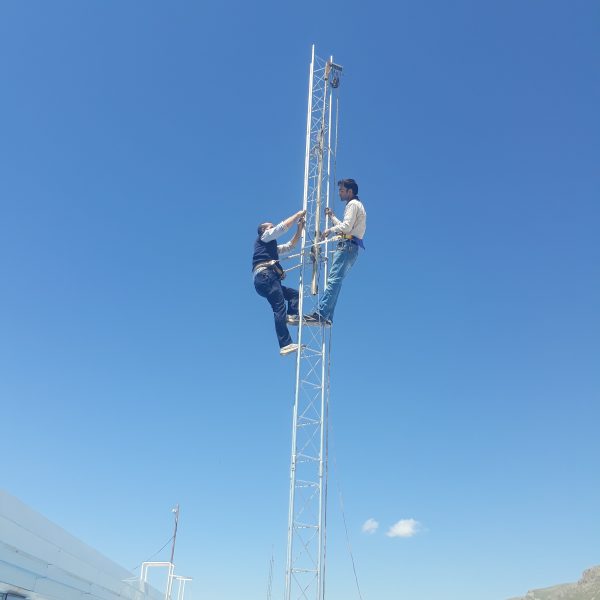

انواع دکل جهت نصب صاعقه گیر:


۱- دکل های خود ایستا سه پایه و چهار پایه

دکل های خود ایستا اصطلاحاْ به دکل هایی گفته می‌شود که دارای ٣ یا ۴ پایه بوده و پایه ها با اعضای خرپائی به هم متصل می‌شوند.

معمولاً تمام قطعات دکل از نبشی ساخته می شود که به وسیله پیچ و مهره به یکدیگر متصل می شوند.

این دکل ها برای بارهای زیاد و معمولاً برای ارتفاع های بلندتر از ۲۴ متر استفاده می شوند.




۲- دکل مهاری

دکل های مهاری به دکل هایی گفته می شود که به وسیله سیم مهار به زمین یا تکیه گاه دیگری مهار گردد.

این نوع دکل ها به دلیل وزن پایین و سبکی وزن مزیت دارند و در مکان هایی که فضا به قدر کافی موجود باشد استفاده می گردد.

اغلب در شبکه تلفن همراه، رادیو و بی سیم و شبکه های رایانه ای مورد استفاده قرار می گیرند.

این دکل ها قابلیت نصب در پشت بام منازل و ادارات را دارند.

بنابراین ارتفاع ساختمان به بلندی محل نصب آنتن ها کمک کرده و در مناطق شهری مزیت فراوان دارد.

این نوع دکل ها در صورتی که روی زمین نصب گردد نیاز به فضای زیادی جهت نصب سیم مهارها دارد.

به خاطر سبکی وزن، بهای این دکل ها کمتر از دکل های دیگر بوده و نصب آن ها ساده و کم هزینه است.




۳- دکل تک پایه(منوپل)

دکل‌های تک‌ پایه به دکل‌هایی گفته می‌شود که به صورت تک‌پایه باشند.

این دکل‌ها با مقاطع چند وجهی ساخته می‌شود.

این نوع دکل‌ها بر روی یک پایه استوار بوده و لنگر زیادی در پای دکل وجود دارد.

لرزش این دکل‌ها به تناسب بقیه دکل‌ها بیشتر می‌یاشد.

این نوع دکل‌ها با توجه به فضای کمی که اشغال می‌کنند مد نظر قرار گرفته و در محیط‌های شهری که زمین از ارزش بالائی برخوردار است، استفاده می‌شود.

ظرفیت باربری آنها محدود بوده و در اکثر مواقع تنها برای شبکه موبایل استفاده می‌شود.

این دکل‌ها تنها با جرثقیل نصب می‌شوند، بنابراین در محلی باید نصب شود که امکان حرکت و نصب با جرثقیل وجود داشته باشد.



Permanent link to this article: http://peg-co.com/home/%d8%a7%d9%86%d9%88%d8%a7%d8%b9-%d8%af%da%a9%d9%84-%d8%ac%d9%87%d8%aa-%d9%86%d8%b5%d8%a8-%d8%b5%d8%a7%d8%b9%d9%82%d9%87-%da%af%db%8c%d8%b1/

« نوشته‌های قدیمی‌تر
