فروش ویژه قطعات همبندی( پلیت اتصال همبندی ارت)
فروش ویژه قطعات همبندی(ترمینال همبندی)
مقدمه:
همبندی مهم ترین روش برای پیشگیری از برق گرفتگی در یک ساختمان است.
در همبندی اسکلت هادی ساختمان (اسکلت فلزی یا میلگردهای بتنی) و بدنه هادی بیگانه (انواع لوله کشی های فلزی و نظایر آن)و بدنه هادی تجهیزات الکتریکی با یک هادی که دارای مقاومت الکتریکی کم است به یکدیگر متصل می شوند.
در این حالت تمام نقاط هم از لحاظ ولتاژ الکتریکی هم پتانسیل می شوند.
این نوع اتصال «سیستم همبندی » نام دارد.
قیمت پلیت اتصال همبندی یا ارت پلیت
فروش ویژه قطعات همبندی ارت (پلیت اتصال همبندی)
پلیت اتصال همبندی ارت گالوانیزه
قیمت پلیت اتصال همبندی
پلیت اتصال همبندی ارت
قطعه اتصال سیستم همبندی
صفحه اتصال همبندی ساختمان
مکان نصب پلیت اتصال همبندی ساختمان:
۱-یکی از این نقاط بایستی ستون همبند شده شفت راه پله باشد.
۲-مکان دوم روی نزدیکترین ستون به تابلو کنتور است.
۳- مکان قرار گیری سومین پلیت اتصال بر روی دور ترین ستون تا دو ستون بالا میباشد.

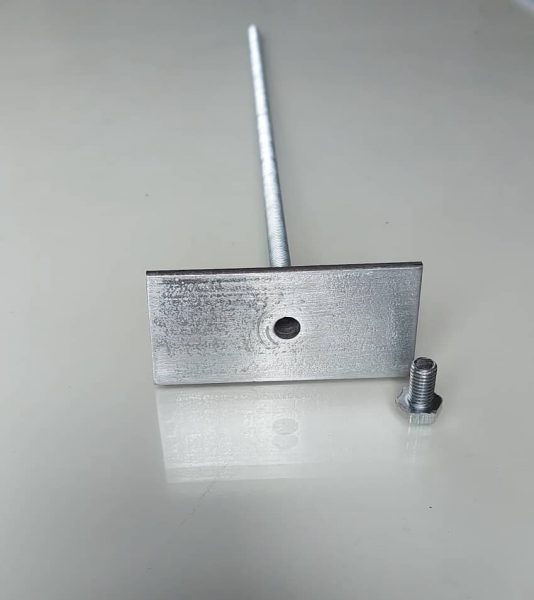

برای اتصال شبکه میلگرد همبند شده به اتصال زمین ساختمان از یک قطعه فولادی به نام قطعه اتصال یا پلیت اتصال همبندی(عکس بالا) استفاده می شود.
ترمینال همبندی یا پلیت اتصال از یک طرف به هادی همبندی موجود در ستون، جوشکاری و از طرف دیگر از طریق پیچ و کابلشو و کابل ارت به شینه همبندی در تابلو کنتور وصل میشود.
ارتفاع نصب قطعه اتصال(ترمینال اتصال همبندی) در حدود ۳۰ سانتیمتری کف تمام شده است.
پیچ و کابلشو نصب شده برروی قطعه اتصال بایستی همیشه در دسترس و قابل بازرسی و تعمیر باقی بماند.
بر اساس مبحث سیزدهم مقررات ملی ساختمان و با توجه به وجود مقاومت الکتریکی در اتصالات عادی بین میلگردهای بتن مسلح ، بایستی پیش از هر مرحله بتن ریزی به ترتیبی که شرح داده می شود اتصالات الکتریکی مطمئن بوجود آورد.
و سپس شبکه میلگرد را به اتصال زمین ساختمان متصل نمود .
مهندسین طراح تاسیسات الکتریکی ساختمان های بتنی موظفند تمامی نقشه های لازم جهت اجرای همبندی اصلی در میلگردهای ساختمان را تهیه و برای اجرا در اختیار کارفرما بگذارند .
همچنین مهندسین ناظر تاسیسات الکتریکی ساختمان های بتنی موظفند بر اساس طرح داده شده بر حسن اجرای همبندی اصلی در میلگردهای ساختمان نظارت نمایند .
هادی همبند کننده در این شبکه یک عدد میلگرد با سطح مقطع مناسب است که بر اساس طرح همبندی به میلگرد های موجود در نقشه های سازه اضافه می شود .

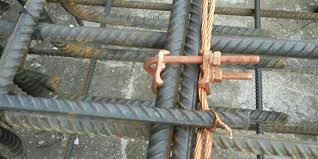

میلگرد های همبندی بایستی با سیم آرماتور بندی معمولی به میلگرد های اصلی سازه بسته شوند و اتصال الکتریکی مطمئن بین قطعات میلگرد هم بندیبوسیله جوشکاری بوجود آید .
هادی همبند کننده در فونداسیون های غیر یکپارچه در همه شناژها و در فونداسیون های یکپارچه بایستی علاوه بر پوشش دادن محیط فونداسیون ، در طول و عرض ساختمان نیز در هر ۱۵ متر حداقل یک انشعاب داشته باشد .
نقشه های همبندی اصلی در میلگردهای ساختمان بایستی بر روی پلان شالوده (فونداسیون) و پلان های تیرریزی و مقاطع ستون ها و در صورت لزوم سایر نقشه های سازه ترسیم و جزئیات لازم به انها افزوده گردد .
ارتینگ فونداسیون
همبندی در میلگردهای ساختمان با ایجاد شبکه ای از یک هادی در فونداسیون و همه طبقات ساختمان انجام می شود .
این شبکه تمام بخش های زیر را در بر می گیرد :
تمامی شناژهای ارتباطی فونداسیون
تمامی شنازها در همه سقف ها
کلیه راه پله ها
تعدادی از ستون های همه طبقات
-
مزایای اجرای همبندی:
-
مطمئن ترین روش جلوگیری از برق گرفتگی ناشی از تماس غیرمستقیم
-
حفاظت از آسیب دیدن تجهیزات الکترونیکی، مخابراتی و اتوماسیون
-
کاهش اثرات الکتریسیته ساکن
-
ایجاد مسیرهای موازی برای هدایت جریان صاعقه به سمت زمین و جلوگیری از آسیب های ناشی از آن بر روی اشخاص و تجهیزات الکتریکی وسایل حفاظتی به کمک همبندی اضافی
-
بالا بردن ضریب اطمینان عملکرد وسایل حفاظتی به کمک همبندی اضافی
-
مراحل اجرای همبندی قبل از بتن ریزی:
اجرای همبندی ساختمان باید قبل از بتن ریزی و همزمان با اجرای شالوده ساختمان (فونداسیون) و در همه طبقات ساختمان اجرا شود.
مراحل اجرای سیستم همبندی:
اجرا در شالوده:
در شالوده ساختمان بایستی تمامی شناژهای ارتباطی همبند شوند.
منظور از شناژ، محوری است که همه ستو نهای ساختمان را به هم متصل میکند.
اجرا در ستون ها:
در تمامی طبقات، ستون های واقع در گوشه های ساختمان، یکی از ستون های راه پله، تمام ستون های خرپشته و موتورخانه و در هر ۲۰ متر از طول و عرض ساختمان، شبکه همبند باید به همدیگر متصل شود.
اجرا در سقفها:
در سقف ساختما نها، شناژها و تیرهای فلزی دورتادور سقف، دورتادور آسانسور، یکی از شناژها و یا تیرهای فلزی در حمام، دستشویی، آشپزخانه،آبدارخانه و سایر فضاهایی که به طور معمول درکف آنها آبریزی میشود، همچنین شناژها و یا تیرهای فلزی در طول و عرض ساختمان، حداقل در هر ۲۰ متر، بایستی همبندی صورت گیرد.
اجرا در بام ساختمان:
در پشت بام ساختمان تمامی شناژها و تیرهای فلزی، مانند فونداسیون باید با هادی همبند، همبندیشود.
اجرا در سقف خرپشته و سقف موتورخانه های آسانسور:
تمامی شناژها و تیرهای فلزی دورتادور سقف خرپشته و سقف موتورخانه آسانسور باید به شبکه همبندی متصل شود.
کاهنده مقاومت چاه ارت در سیستم همبندی
مکمل کاهنده چاه ارت محصولی جدید و فوق العاده موثر در کاهش مقاومت چاه ارت
((قیمت هر گالن ۱۲۰/۰۰۰ تومان))
محصول شرکت پیشرو الکتریک غرب
