مقدمه:

در تعریف سیستم ارت این سیستم اتصال قسمت های خاص تجهیزات مانند بدنه و قسمت هایی که نباید برق دار باشند به سیستم زمین به جهت امنیت افراد و تجهیزات می باشد.

قطعات الکترونیکی و بدن انسان دارای مقاومت الکتریکی می باشند.

جریان الکتریکی همیشه مسیر کوتاه و دارای کمترین مقاومت را انتخاب می کند.

فرض کنید که بدنه یک دستگاه برق دار شود و این بدنه به چاه ارت وصل باشد.

حال دست ما به بدن این دستگاه می خورد. مقاومت بدن انسان ها با یکدیگر متفاوت است.

این عدد از ۱ کیلو اهم تا ۱۰۰ کیلو اهم بسته به خشک بودن و سالم بودن پوست و فیزیک افراد متغیر می باشد.

نظر به مقاومت چاه ارت زیر ۲ اهم جریان الکتریکی به زمین منتقل می شود.

این مسئله در مورد مدارات الکتریکی نیز صادق است با این تفاوت که این مدارات ممکن است دارای مقاومت بسیار کمتری از بدن انسان باشند.

به همین علت چاه ارت باید دارای کمترین مقاومت ممکن باشد.

مزایا و ضوابط سیستم گراندینگ بشرح زیر میباشند.

اتصال به زمین از دو نظر مهم است:

۱٫ حفظ سلامت و ایمنی افرادی که از سیستم برق استفاده می‌کنند
۲. حفظ سلامت سیستم، صرف نظر از مسایل مربوط به ایمنی

اتصال به زمین از نظر انجام کار صحیح و سالم سیستم، دو هدف را دنبال می‌کند:
۱. ایجاد شرایطی که در آن سیستم از نظر فنی درست عمل می‌کند.
این هدف با برقراری مسیری از طریق زمین به منبع تغذیه و اتصال به زمین با استفاده از رله‌های حساس به دست می‌آید
۲. ایجاد شرایطی که در آن عایق بندی سیستم سالم می‌ماند.

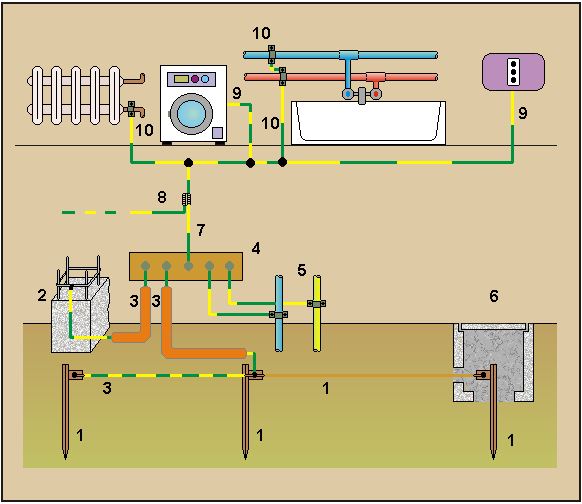

به منظور هم پتانسیل کردن باید قسمت‌های از هادی‌های بیگانه به ترمینال اصلی اتصال به زمین (ارت) تاسیسات همبندی شوند که عبارتند از:
لوله‌های فلزی گاز، نفت، آب، هوای فشرده، فاضلاب، لوله‌ها و مجرا‌ها و سایر سرویس ها، سیستم‌های حرارتی مرکزی تهویه هوا، قسمت‌های در دسترس ساختمان و صاعقه گیر.
سیم‌های همبندی لوله‌های آب و گاز باید تا حد امکان نزدیک به نقطه ورود آن‌ها به ساختمان باشد (بعد از کنتور در طرف مصرف کننده و قبل از انشعاب لوله ها)

تبصره:
در مورد کنتورهای نصب شده در داخل ساختمان، اتصال باید در فاصله حدودا ۶۰۰ میلیمتر از کنتور باشد
انشعاباتی از سیم اصلی اتصال به زمین باید برای تجهیزات کمکی مانند تابلوهای کنترل و رله، اجزای فلزی سازه‌ها و تاسیسات اطفای حریق در نظر گرفته شوند.
اتصالات انشعابی باید از شینه اصلی اتصال به زمین برای هریک از دستگاه‌های تاسیسات برده شوند.
در صورتی که چند دستگاه کنار یکدیگر قرار داشته باشند، به جای انشعابات طولانی از شینه اصلی، از یک حلقه کمکی با انشعابات کوتاه استفاده می‌شود.
قسمت‌های هادی بیگانه سیستم باید به کلی به کلیه بدنه‌های هادی که به طور همزمان در تماس هستند، اتصال فلزی مستقیم داشته باشند.
تبصره: اگر این اتصال از طریق تجهیزاتی که به قسمت‌های فولادی مشترک وصل است، امکانپذیر نباشد، باید بدنه‌های هادی و قسمت‌های هادی بیگانه با استفاده از سیم‌های همبندی به یکدیگر متثل شود.

در مواردی که دو یا چند ایستگاه در نزدیکی یکدیگر قرار داشته و یک واحد به حساب آیند، سیستم‌های زمین آن‌ها باید با یکدیگر همبند شوند؛ به طوری که کل منطقه تحت تاثیر یک سیستم زمین قرار گیرد. اگر ایستگاه‌ها دارای فصل مشترکی با یکدیگر باشند، دو جبهه مماس سیستم‌های زمین آن‌ها باید به یکدیگر وصل شوند تا کل منطقه با یک سیستم پوشش داده شود. درصورتی که فاصله دو ایستگاه آنقدر زیاد باشد که نتوان آن‌ها را دو ایستگاه مجاور هم به حساب آورد، هادی زمین رابط با سطح مقطع کافی باید پیش بینی شود تا اطمینان حاصل شود که جریان اتصالی از طریق زره یا غلاف کابل‌ها برقرار نخواهد شد (به دلیل جلوگیری از آسیب دیدن عایق کابل در اثر ایجاد حرارت جریان اتصالی، زیرا هادی تحمل گرمای زیاد را دارد).

در کارخانه‌ها برای اتصال زمین پست‌ها به یکدیگر نمی‌توان از زره یا غلاف کابل‌ها استفاده نمود
در کارخانه هایی که دو پست یا بیشتر، سالن واحدی را که دارای اسکلت فلزی است تغذیه می‌کنند، وجود سیم رابط الزامی است و استفاده از اسکلت فلزی کافی نیست. زیرا مقاومت آهن از سیم مسی بالاتر است.

اگر دو پست مجزا هر کدام ساختمان مجزایی را که دارای اسکلت فلزی است، تغذیه کنند، برای اتصال دو پست به یکدیگر باید از سیم مسی با سطح مقطع کافی جهت اتصال نول‌های دو پست به یکدیگر استفاده نمود و اتصال دو اسکلت فلزی به وسیله هادی با سطح مقطع کافی به صورت هوایی یا زمینی کافی نیست.

اتصال زمین کارخانه‌های مجاور (همسایه) – با پست‌های مجزا – به یکدیگر منطقی نیست و تن‌ها در صورت توافق مالکین می‌توان زمین‌های آن‌ها را به یکدیگر متصل کرد.
برای جلوگیری از ایجاد جرقه (در اثر اختلاف پتانسیل)، صاعقه گیر، مخازن مواد شیمیایی قابل اشتعال و اتصال به زمین برق – در صورتی که زمین آن‌ها یکی باشد باید همبندی شوند.
تبصره: در صورت جدا بودن زمین منابع شیمیایی آتش زا می‌توان اتصال به زمین جداگانه‌ای را برای آن‌ها در نظر گرفت.
