قیمت انواع صاعقه گیر استاندارد آذرخش

صاعقه گیر استاندارد

مقدمه:

صاعقه گیر وسیله ای است که در بالاترین نقطه ساختمان نصب می گردد و اولین نقطه اصابت رعد و برق می باشد.

به دلیل ویرانگری اصابت مستقیم صاعقه مهم ترین و اصلی ترین بخش یک سیستم صاعقه گیر انتخاب مناسب برند و مدل صاعقه گیر است.

سه مورد از مهمترین عواملی که در انتخاب صاعقه گیرها باید به آنها دقت کرد به شرح زیر است:

۱-از شعاع پوششی لازم توسط صاعقه گیر در level محاسبه شده باید اطمینان حاصل گردد .

۲-جانمایی دقیق و مناسب برای نصب صاعقه گیر با در نظر گرفتن کلیه محدودیت های موجود در پروژه

۳-دستگاه صاعقه گیر الکترونیکی باید به گونه ای نصب گردد که نوک صاعقه گیر حداقل ۲ متر از نواحی تحت حفاظت آن مانند آنتن، برج خنک کن و … بالاتر باشد.

استاندارد فرانسوی NFC 17-102 یک استاندارد جامع درمورد محصولات و نصب در زمینه حفاظت از صاعقه اشاره دارد.

NFC 17-102  یک استاندارد دقیق برای اطمینان از کیفیت محصول است.

مانند سایر استاندارد های الکتریکی، IEC کمیسیون بین المللی الکتروتکنیک (International Electro technical Commission)عهده دار تدوین و انتشار و ویرایش استاندارد بین المللی حفاظت در برابر صاعقه گردیده است،

این استاندارد با شماره ی IEC-62305 ودر ۴ بخش منتشر گردیده است.

ضمنا ویرایش ۲۰۱۰ آن جدید ترین نسخه این استاندارد می باشد.

از سویی دیگر کاربری گسترده (ESE) منجر به تدوین استاندارد سیستم حفاظت در مقابل صاعقه بوسیله صاعقه گیرهای فعال (صاعقه گیرهای الکترونیکی) یا همان NF C 17-102 گردیده است.

استاندارد های فوق مربوط به طراحی سیستم ها بوده و مشخصه ها و ویژگی های دقیق اجزای بکار رونده در این سیستم ها، شرح و بسط نگردیده است.

بدین منظور در سال ۲۰۱۲ استاندارد IEC جدیدی با عنوان ویژگی ها و مشخصات اجزای بکار رونده در سیستم های حفاظت در مقابل صاعقه با شماره IEC-62561 در ۸ بخش منتشر گردیده است.

در کشورمان از سال ۱۳۸۰ استاندارد حفاظت سازه ها در مقابل آذرخش با شماره ی ISIRI-6213-1 انتشار یافت .

این استاندارد بر مبنای استاندارد های NFC و IEC تهیه و تدوین گردیده است.

صاعقه گیر اکتیو آذرخش:

مشخصات فنی و عمومی:

این  صاعقه گیر با توجه به نوع  عملکرد (ESE)  از شعاع  پوشش حفاظتی وسیعی در مقابل اصابت صاعقه برخوردار است.

صاعقه گیر فوق از نوع اکتیو خازنی میباشد.

صاعقه گیر فوق کاملا خودکفا بوده یعنی بدون نیاز به هر گونه منبع تغذیه کار میکند و انرژی خود را از محیط اطراف قبل از وقوع صاعقه کسب میکند.

دارای کلمپ دوقلو مخصوص سیم یا تسمه به صاعقه گیر

دارای رابط  ۴۰ سانتی متری از جنس استیل جهت قرار گیری کلاهک صاعقه گیر بر روی انواع پایه های فلزی شامل:

(دکل تلسکوپی ۳ و ۵ متری گالوانیزه و دکل های مهاری ۳ وجهی و دکل های خود ایستا)

دارای مقاومت بالا درمقابل عوامل جوی مانند باد و باران و تابش مستقیم نور خورشید

دارای قیمتی بمراتب پایین تر از مدل های مشابه خارجی

سهولت در نصب و راه اندازی

صاعقه گیر اکتیو آدرخش بر اساس معیارهای تعیین شده توسط استاندارد هایی مانند NFC و IEC طراحی و تولید گردیده و دارای تائیدیه معتبر میباشد.

صاعقه گیر فوق محصول این شرکت(پیشرو الکتریک غرب) و ساخت ایران میباشد.

مدل های صاعقه گیر اکتیو آذرخش سری جدید:

سری جدید این صاعقه گیر در ۲ مدل:

۱- آذرخش ۴۵ با شعاع پوشش حداکثری ۱۰۵ متر

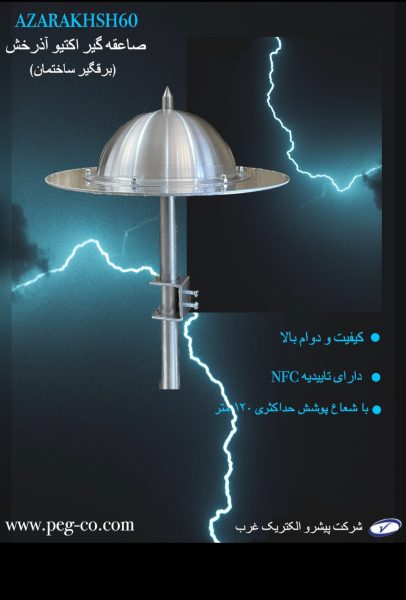

۲-آذرخش ۶۰ با شعاع پوشش حداکثری ۱۲۰ متر

صاعقه گیر پسیو آذرخش :

صاعقه گیر استاندارد تولیدی این شرک با نام تجاری “آذرخش” با رعایت کلیه استاندارد های روز جهانی از پوشش حداکثری ساختمان در برابر اصابت صاعقه بر خوردار است.

صاعقه گیر آذرخش چنانچه در محل و ارتفاع مناسب ساختمان نصب گردد دارای سطح پوشش وسیعی میباشد.

برای مساحتهای بیشتر لازم است از صاعقه گیر های اکتیو آذرخش استفاده گردد.

صاعقه گیر آذرخش بر اساس استاندارد بین المللی IEC 62305-3 و همچنین استانداردهای:

BS6651،

NFPA780

و DIN VDE 0185  طراحی و تولید گردیده است.

مشخصات صاعقه گیر پسیو آذرخش:

طراحی جدید در آرایش ساختار صاعقه گیر نسبت به نوع قدیمی فرانکلین به منظور سهولت در ایجاد دالان پیشرو بالا رونده و افزایش پوشش حفاظتی نسبت به سایر صاعقه گیرهای پسیو معمولی

ساخته شده از فولاد ضد زنگ(استنلس استیل)

دارای کلمپ اختصاصی دوقلو مخصوص سیم یا تسمه به صاعقه گیر

دارای مقاومت بسیار بالا درمقابل عوامل جوی مانند باد و باران و تابش مستقیم نور خورشید

دارای قیمتی پایین تر از مدل های مشابه خارجی

دارای قطر موثر ۳۲ میلیمتر جهت دفع پر قدرت ترین صاعقه ها(۲۰۰ کیلو آمپر به بالا)

سهولت در نصب و راه اندازی

ساختار صاعقه گیر مطابق با استاندارد IEC 62305

قابلیت نصب بر روی پایه های ۳ و ۵ متری تلسکوپی و انواع دکل های مهاری و خود ایستا

جهت تضمین اصالت کالا صاعقه گیر های پسیو آذرخش دارای شماره سریال ویژه و قابل استعلام از این شرکت میباشند.
