سیستم صاعقه گیر قفس فاراده
مقدمه:
هدف از نصب صاعقه گیر حفاظت از سیستم ها و افراد در برابر صاعقه و ایجاد مسیری مطمئن جهت انتقال جریان عظیم صاعقه به زمین می باشد،
در این سیستم ها رادهای هوائی(میله ها) وظیفه جذب صاعقه و هادی های نزولی وظیفه انتقال جریان را به شبکه ارتینگ به عهده دارند.
سیستم صاعقه گیری که به درستی طراحی و نصب شده باشد امنیت جانی افراد و ایمنی تجهیزات را به دنبال خواهد داشت.
به منظور حفاظت ساختمان های بلند مرتبه،
بناهای تجمعی بناهای درمانی و مراقبتی،
بناهای صنعتی و سازه هایی از قبیل برج ها دودکش ها،
مناره ها،
خطوط انتقال نیرو،
پالایشگاه ها و مانند آن در برابر صاعقه باید با توجه به ارزیابی خطر صاعقه در طرح و اجرای کلیه بناهای مرتفع و تاسیسات مذکور سیستم حفاظت در برابر صاعقه(برقگیر حفاظتی) متناسب با نوع کاربرد پیش بینی و اجرا شود.

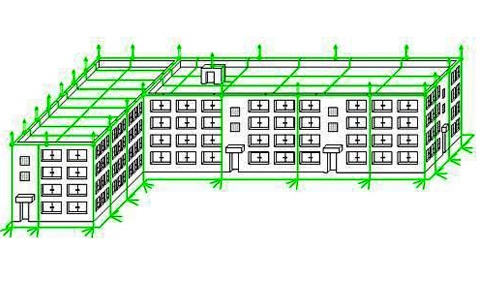

سیستم قفس فارادی :
با گسترش ابعاد ساختمانها و با توجه به محدودیت های میله ساده ، قفس فارادی (Faraday Cage) جایگزین میله های ساده فرانکلینی شد.
امروزه نیز اکثر استانداردهای جهانی استفاده ازقفس فارادی را بهترین روش میدانند.
در این روش سعی می شود ساختمان را در قفسی از هادیهای مسی یا فولادی محصور نمود.
دستورالعملهای کلی روش قفس فارادی بشرح زیر است:
– ایجاد یک رینگ از تسمه های مسی یا فولادی درپشت بام ساختمانها یا بر روی جان پناه آن
– ایجاد مشی از تسمه ها یا سیمهای مسی یا فولادی در کف بام ساختمانها به گونه ای که در بالای بام ابعاد شطرنجی هادی ۵*۵ m (سطح I حفاظت ) ، ۱۰*۱۰ m (سطح II حفاظت) یا ۲۰*۲۰ m (سطح III حفاظت) ایجاد گردد.
– اجرای هادیهای میانی نزولی در جهات مختلف ساختمان به نوعی که هر هادی از هادی دیگر بین ۲۰ الی ۳۰ متر فاصله داشته باشد.
– محاسبه فواصل Bonding و اتصال عناصرفلزی روی بام و بدنه به هادی های صاعقه گیر
ضمنا” در مسیر اجرای روش قفس فارادی از ابزار های مختلفی مثل:
هادیهای مسی،
انواع بستهای نگهدارنده،
انواع کلمپهای چند راهی،
میله های برقگیر ساده،
و پایه های نگهدارنده و . . . استفاده می شود.
