مقدمه:

 همبندی به معنی اتصال بخش های مختلف سیستم اتصال به زمین (ارت) به همدیگر جهت هم پتانسیل کردن بخش های مختلف تأسیسات الکتریکی در ساختمان می باشد.
مهندس ناظر برق در پروژه می بایست هم بندی را کنترل و گزارش نماید.

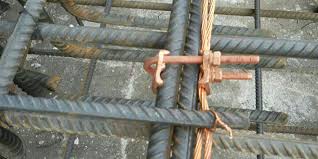

سیستم همبندی در پی و ستون اتصال  سیم مسی به میله گردها توسط بست های مسی میله ارت کوبیده می شود سیستم همبندی به آن متصل می شود و در آخر به چاه ارت متصل می شود.

هم بند کردن در چه قسمتی از ساختمان انجام می شود:

بر اساس مبحث ۱۳ مقررات ملی، در هر ساختمان کلیه قسمتهای زیر باید از نظر الکتریکی به یکدیگر متصل (همبندی)  گردند.

قسمت های اصلی فلزی ساختمان، مانند اسکلت فلزی و آرماتورهای بتن (در صورت امکان)

هادی حفاظتی کلیه وسایل و دستگاه های نصب ثابت و هادی های حفاظتی پریزها در سرویس های بهداشتی می بایست برای هم ولتاژ کردن هم بندی اضافی انجام شود همین هم بندی موارد زیر را شامل می شود:
• وان یا زیر دوشی فلزی
• لوله های آب سرد و گرم
• بدنه های هادی وسائل نصب ثابت
• لوله های فلزی فاضلاب
• لوله های گاز، حرارت مرکزی یا هر نوع لوله دیگر
• هادی های حفاظتی مدارهای پریز و روشنائی

در آشپزخانه باید برای هم ولتاژ کردن هم بندی اضافه انجام شود، این هم بندی باید موارد زیر را شامل شود:
یخچال، اجاق گاز، قفسه بندی فلزی، ظرفشوئی (سینک)، هر نوع وسایل برقی، لوله هایآب سرد و گرم، لوله های فاضلاب، لوله های حرارت مرکزی، اجزای فلزی ساختمان ازجمله ستون ها، هادی های حفاظتی مدارهای پریز و روشنائی.

۱- کابل اصلی ارت

۲- سیم نول(N)

۳- لوله های اصلی فلزی آب

۴- لوله های اصلی گاز

۵- لوله های قایم (رایزرها) تأسیسات از هر نوع

۶- قسمتهای اصلی فلزی ساختمان مانند: اسکلت فلزی و آرماتورهای بتن مسلح

۷- الکترودهای اصلی و فرعی اتصال زمین

بخش های هم بندی:

بطور کلی و خلاصه همبندی به دوبخش هم بندی اصلی و اضافی تقسیم می شود که در ادامه تشریح می گردد.

۱.هم بندی اصلی برای هم ولتاژ کردن:

یک هادی هم بندی اصلی باید کلیه قسمت های زیر را از نظر الکتریکی به یکدیگر وصل کند.
• هادی حفاظتی اصلی
• هادی اتصال به زمین
• لول های اصلی فلزی آب
• لوله های اصلی گاز
• لوله های قائم (رایزرها) تأسیسات از هر نوع
• قسمت های فلزی اصلی ساختمان مانند اسکلت فلزی و آرماتورهای بتن.

۲.هم بندی اضافی برای هم ولتاژ کردن:

هم بندی اضافی برای هم ولتاژ کردن باید کلیه قسمت های … را که به طور همزمان در دسترسند در بر گیرد از جمله:
• کلیه نرده ها و پلکان و قسمت های فلزی استخر
• کلیه بدنه های هادی دستگاه ها و لوازم و غیره که به صورت ثابت نصب شده باشند.
• قسمت های هادی بیگانه از هر نوع

تصویر مدار همبندی

• مواد کاهنده مقاومت نسبت به نمک و ذغال ارجح می باشد.
• مقاومت مجاز سیستم اتصال زمین فشار ضعیف حداکثر ۲ اهم می باشد.
• قسمت های فلزی اصلی ساختمان مانند اسکلت فلزی و آرماتورهای بتن باید به چاه ارت متصل گردد.

سطح مقطع میله گرد همبندی:

دستور العمل طراحی و اجرای همبندی در ساختمانها

دستور العمل طراحی و اجرای همبندی در ساختمانها که بر اساس ماده پ-۱-۴-۷-۱ مبحث سیزده مقررات ملی ساختمان و در راستای افزایش ضریب ایمنی و جلوگیری از برق گرفتگی در ساختمان تدوین شده است.
