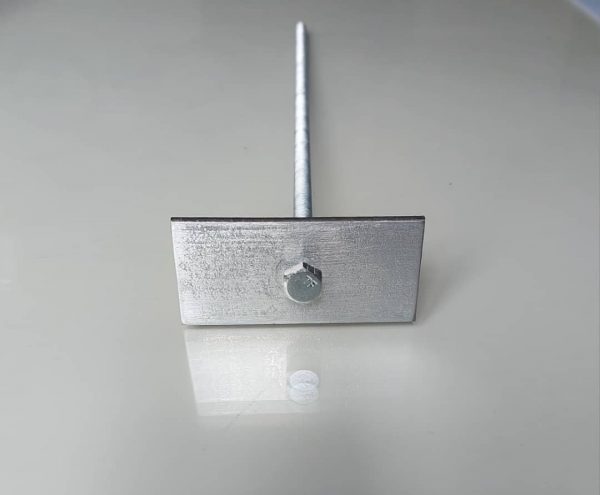

فروش ویژه پلیت اتصال همبندی ساختمان

                               قیمت:    ۳۵۰/۰۰۰ تومان

فروش پلیت اتصال همبندی ارت یا ترمینال دسترسی به سیستم همبندی ساختمان.

فروش پلیت همبندی ساختمان ساخته شده از فولاد گالوانیزه و مقاوم در مقابل عوامل جوی و محیطی مانند رطوبت.

فروش ترمینال همبندی ساختمان.

ویژگیهای ارت پلیت گالوانیزه تولیدی این شرکت(پیشرو الکتریک غرب):

۱-مقاومت الکتریکی بسیار پایین (با توجه به آلیاژ فلز انتخاب شده و در نتیجه برخورداری از ضریب هدایت الکتریکی بالا)

۲-مقاوم در مقابل خوردگی و عوامل جوی مانند رطوبت

۳-مقاوم در مقابل تنش های مکانیکی

۴-سهولت در نصب(دارای قابلیت جوش و یا کلمپ شدن به شبکه همبند داخل استراکچر)

۵-دارای ضریب انبساطی حرارتی نزدیک به ضریب انبساط حرارتی بتن

۶-قیمت مناسب(یک سوم قیمت نمونه های خارجی و یا حتی کمتر)

۷-ساخته شده بر طبق استانداردهای IEC62561 و DIN18015 و VDE مربوط به دستورالعمل های سیستم همبندی

تعریف سیستم همبندی:

همبندی مهم ترین روش برای پیشگیری از برق گرفتگی در یک ساختمان است.

روشی که برخی از ناظران تاسیسات اهتمام بسیاری به اجرای آن دارند و برخی دیگر متاسفانه از آن غافلند .

در این نوشته اطلاعات جالبی در مورد این روش ارائه شده است.

هم بندی چیست ؟

اگر اسکلت هادی ساختمان (اسکلت فلزی یا میلگردهای بتنی) و بدنه هادی بیگانه (انواع لوله کشی های فلزی و نظایر آن)و بدنه هادی تجهیزات الکتریکی ساختمان ها را با یک هادی که دارای سطح مقطع بزرگ و مقاومت الکتریکی کم باشد به یکدیگر متصل شود، تمام نقاط هم پتانسیل می شود.

این نوع اتصال «همبندی » نام دارد.

همبندی در عمل به معنای کم کردن اندازه ولتاژ تماس در داخل ساختمان و در نقاطی از آن است که عیب زمین در تأسیسات الکتریکی ایجاد میشود.

همانطور که گفته شد ولتاژ تماس وقتی ایجاد میشود که یک عیب زمین (عبور جریان از زمین) در تأسیسات الکتریکی ایجاد شود.

هنگامیکه این جریان به زمین وارد میشود، به دلیل وجود مقاومت (بدن شخص یابدنۀ هادی)، ولتاژ تماس ایجاد میشود.

اجرای سیستم همبند و بتن ریزی ساختمان:

اجرای سیستم همبند اصلی ساختمان بایستی پیش از بتن ریزی و همزمان با اجرای فونداسیون انجام شود.

با این حال در صورت انجام نشدن همبندی ارت پیش از بتن ریزی امکان اجرای آن پس از آن هم وجود دارد.

در ادامه اجرای سیستم همبندی ساختمان قبل و بعد از بتن ریزی مورد بررسی قرار گرفته است.

اجرای سیستم همبندی قبل از بتن ریزی:

برای انجام همبندی در فونداسیون ساختمان تمامی:

شناژها،

تمامی ستون های ساختمان،

سقف ساختمان،

پشت بام،

از طریق هادی های همبندی ارت به هم متصل می شوند.

اجرای سیستم همبندی پس از بتن ریزی:

در صورت عدم اجرای سیستم همبندی ارت در فونداسیون ساختمان پیش از بتن ریزی، لازم است تا این کار توسط سیم افشان مسی بدون روکش با سطح مقطع ۱۶ میلی متر بر روی سطح بتن ( بتن کف طبقه، بام و…) انجام شود.

لازم به ذکر است برای ایجاد اتصال سیستم  همبند  ساختمان در طبقات مختلف، لازم است تا سیم افشان مسی در کنار ستون های ساختمان به منظور اتصال به شبکه همبند کلی قرار داده شود.

ترمینال سه گانه همبندی ساختمان یا پلیت اتصال به سیستم همبندی ارت:

شبکه همبند شده بایستی حداقل از سه نقطه به شینه اتصال زمین ساختمان وصل شود.

نقاط اتصال شبکه همبند به اتصال زمین ساختمان بایستی روی ستون ها همبند شده و حتی الامکان دور از یکدیگر انتخاب شوند.

مکان نصب ترمینال های اتصال همبندی ساختمان:

۱-یکی از این نقاط بایستی ستون همبند شده شفت راه پله باشد.

۲-مکان ترمینال اتصال دوم روی نزدیکترین ستون به تابلو کنتور است.

۳- مکان قرار گیری سومین ترمینال یا ارت پلیت بر روی دور ترین ستون تا دو ستون بالا میباشد.

برای اتصال شبکه میلگرد همبند شده به اتصال زمین ساختمان از یک قطعه فولادی به نام قطعه اتصال یا ترمینال همبندی استفاده می شود.

ترمینال همبندی یا پلیت اتصال از یک طرف به هادی همبندی موجود در ستون، جوشکاری و از طرف دیگر از طریق پیچ و کابلشو و کابل ارت به شینه همبندی در تابلو کنتور وصل میشود.

ارتفاع نصب قطعه اتصال(ترمینال اتصال همبندی) در حدود ۳۰ سانتیمتری کف تمام شده است.

پیچ و کابلشو نصب شده برروی قطعه اتصال بایستی همیشه در دسترس و قابل بازرسی و تعمیر باقی بماند.

طول و عرض صفحه قطعه اتصال بایستی حداقل ۵۰ میلیمتر باشد.

ضخامت صفحه قطعه اتصال بایستی حداقل ۵ میلیمتر باشد.

بهتر است جنس ترمینال اتصال همبندی استیل و یا فولاد گالوانیزه باشد.
