مشخصات صاعقه گیر پسیو آذرخش:

میله صاعقه گیر چند شاخه با زاویه مناسب جهت پوشش بیشتر

پایه استینلس استیل ضد زنگAISI 304

دارای کلمپ دوقلو مخصوص سیم یا تسمه به صاعقه گیر

دارای حداکثر سطح پوشش در مقابل اصابت صاعقه

دارای قیمتی بمراتب پایین تر از مدل های مشابه خارجی

دارای قطر مفید ۲۲ میلیمتر جهت دفع پر قدرت ترین صاعقه ها(۱۰۰ کیلو آمپر به بالا)

مطابق با استاندارد IEC 62305

 دارای طول۲٫۳۰M

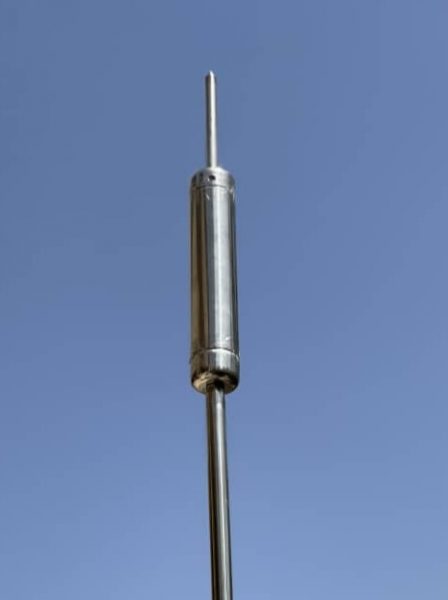

صاعقه گیر اکتیو آذرخش۲۵:

صاعقه گیر فوق محصول این شرکت میباشد و با توجه به ساختار آن در محدوده زمانی ΔΤ۲۵ کار میکند.

این صاعقه گیر با توجه به نوع عملکرد(ESE) از شعاع پوشش حفاظتی وسیعی در مقابل اصابت صاعقه برخوردار است.

صاعقه گیر اذرخش ار نوع اکتیو خودکفا بوده و جهت کار نیاز به منبع تغذیه ندارد.

شعاع پوشش حداکثری این صاعقه گیر ۷۵ متر میباشد.

برای پوشش بیشتر لازم است از صاعقه گیرهای آذرخش۴۵ و یا آذرخش۶۰ استفاده گردد.

از ویژه گی های شاخص دیگر صاعقه گیرهای اکتیو آذرخش که میتوان به آن نام برد قیمت مناسب آنها در مقایسه با سایر محصولات مشابه خارجی است.

صاعقه گیر اکتیو ادرخش بر اساس معیارهای تعیین شده توسط استاندارد هایی مانند NFC و IEC طراحی و تولید گردیده است.

قیمت صاعقه گیر اکتیو اذرخش:

 آذرخش۲۵ با شعاع پوشش۷۵متر   قیمت: تماس لطفا

 آذرخش۴۵ با شعاع پوشش ۱۰۵ متر    قیمت:تماس لطفا

 آذرخش۶۰ با شعاع پوشش ۱۲۰ متر    قیمت:تماس لطفا

نصب برقگیر ساختمان:

مراحل اساسی نصب برقگیر به صورت زیر می باشند:

۱. airtermination

۲. هادی زمین

۳. الکترود زمینی

گام اول انتخاب air termination

فاکتوری که این مرحله از نصب صاعقه گیر را تحت تاثیر قرار می دهد مساحت ساختمان می باشد.

به طور معمول airterminal های عمودی مورد استفاده قرار می گیرد.

در این حالت ارتفاع termination بایستی تقریبا مساحتی با ۴۵ درجه را پوشش دهد.

استفاده از زاویه مخروطی ۳۰ درجه کارآمدتر و امن تر می باشد.

اگر مساحت ساختمان زیاد باشد، در این صورت به هنگام نصب صاعقه گیر ساختمان، ترمینال های عمودی بایستی بسیار بلند باشند.

 یا می توان به جای آن از تعداد بیشتری ترمینال با ارتفاع کمتر استفاده کرد.

راه حل دیگر این است که در این حالت از یک نوار افقی از جنس مس با ابعاد ۲۰×۲.۵ میلی متر و یا از جنس آلومینیوم با ابعاد ۲۰×۴ میلی متر استفاده گردد.

در این صورت مسافت بین هر نقطه از سطح و هادی نمی تواند بیشتر از ۹ متر باشد.

گام دوم محاسبه ولتاژ هادی زمین

ولتاژ هادی زمین در صاعقه گیر ساختمان از طریق فرمول زیر قابل محاسبه می باشد.

(محاسبه-ولتاژ-هادی-زمین)

در این فرمول L ظرفیت القاء مغناطیسی هادی می باشد.

نکته ای که باید بدان توجه نمود این است که ولتاژ نباید مساوی یا بیشتر از ۳۰ کیلو ولت بر سانتی متر شود.

چون این موضوع به این معنا می باشد که هوا شکسته شده و یک جرقه می تواند بین هادی و بدنه فلزی نزدیک آن ایجاد گردد.

این مساله می تواند با بکارگیری تعداد زیادی هادی به جای یک هادی حل شود.

در این صورت ظرفیت القاء مغناطیسی معادل هادی ها (L) کاهش یافته و در نتیجه ولتاژ هم کاهش خواهد یافت.

گام سوم – انتخاب الکترود زمین مناسب

این گام نیاز به توضیح مفصلی دارد که در ادامه این پست بررسی خواهیم کرد.

موضوع نصب صاعقه گیر الکترونیکی در مورد ساختمان ها به خصوص ساختمان های بلند بسیار حیاتی است.

با استفاده از برقگیر ساختمان باید از برخورد صاعقه به آن که می تواند منجر به آتش سوزی و تلفات جانی و مالی بسیاری شود، جلوگیری کرد.

  علاوه بر خطر مرگ، کاهش قوای جنسی، سوختگی، نابینایی موقتی و آب مروارید هم از آسیبهای برخورد صاعقه هستند.

نکات مهم به هنگام نصب صاعقه گیر (برقگیر) ساختمان:

در نصب صاعقه گیر ساختمان، ابتدا تمامی تجهیزات یک ساختمان به وسیله ی سیستم هم بندی به شینه ارت وصل میشوند.

سیستم حفاظت در مقابل ضربه به یک شبکه ی ارت داخلی وصل و در انتها به وسیله قسمت هم پتانسیل کننده به شبکه ی صاعقه گیر وصل می گردند.

نکته بسیار مهم به هنگام نصب صاعقه گیر برای ساختمان این است که صاعقه گیر و هادی پایین رو آن با خود ساختمان اتصالی نداشته باشد.

می توان هادی های پایین رو را به صورت رو کار از گوشه های ساختمان هدایت کرد.

و یا از نزدیکترین مسیر به چاه ارت از روی نمای ساختمان عبور داد.

نکته ای که به هنگام استفاده از هادی های پایین رو در نصب صاعقه گیر ساختمان باید به آن توجه داشت این است که:

این هادی ها فقط بایستی به شمارنده صاعقه (کانتر) و سپس به شینه اصلی ارت متصل شوند.

نکته بعدی اینکه:

در ساختمان هایی که بیش از یک صاعقه گیر میله ای در پشت بام آنها نصب شده است و مانع با ارتفاع بیش از یک و نیم متر نیز در بین آنها وجود ندارد، تمامی صاعقه گیرها بایستی به یکدیگر متصل شوند.

حفاظت از درختان در مناطق مسکونی و کشاورزی نیز از اهمیت بسزایی برخوردار است.

آنها به عنوان یکی از عوارض زمینی که بیشترین تعداد برخورد صاعقه را دارند شناخته می شوند.

در یک سیستم حفاظت از رعد و برق، یک میله برقگیر یک جزء واحد از سیستم است.

میله برقگیر نیاز به اتصال به زمین برای انجام کار حفاظتی آن است.

میله های برق گیر در اشکال مختلف، از جمله توخالی، جامد، اشاره ای، کرد، نوار تخت و یا حتی برس مانند می آیند.

ویژگی اصلی مشترک در همه میله های برقگیر این است که آنها همه از مواد رسانایی، از جمله مس و آلومینیوم ساخته شده اند.

مس و آلیاژهای آن رایج ترین مواد مورد استفاده در حفاظت از رعد و برق هستند.

میله برقگیر یک میله فلزی است که بر روی یک ساختار نصب میشود.

میله برقگیر برای محافظت از ساختار از اصابت رعد و برق در نظر گرفته شده است.

اگر رعد و برق به ساختار برسد، ترجیح می دهد به میله برقگیر برخورد کند.

پس از برخورد صاعقه به میله برقگیر جریان آن از طریق سیم، به جای گذشتن از ساختار، به زمین منتقل میشود.

میله های برقگیر صاعقه گیر نیز نامیده می شوند.
