مقدمه:

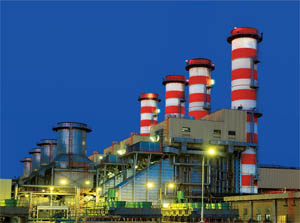

نیروگاه سیکل ترکیبی نیروگاهی است که شامل تعدادی توربین گاز و توربین بخار می‌شود.

در این نوع نیروگاه، با استفاده از بویلر بازیاب، از حرارت موجود در گازهای خروجی از توربین‌های گاز، برای تولید بخار آب مورد نیاز در توربین‌های بخار استفاده می‌شود.

اگر توربین گاز به صورت سیکل ترکیبی نباشد، گازهای خروجی آن، که می‌توانند تا ۶۰۰ درجه سانتیگراد دما داشته باشند، مستقیماً وارد هوا شده و انرژی باقی‌مانده در آن‌ها هدر می‌رود.

در حالی که در نیروگاه سیکل ترکیبی، از این انرژی استفاده می‌شود و بویلر توربین بخار بدون نیاز به سوخت، بخار آب تولید می‌کند؛ بنابراین، با استفاده از این روش، راندمان سیکل افزایش می‌یابد.

نیروگاه‌های سیکل ترکیبی (Combined cycle power plant) راه حل بسیار کارآمد، انعطاف‌پذیر، قابل اعتماد، مقرون به صرفه و سازگار با محیط زیست برای تولید برق است.

نیروگاه سیکل ترکیبی در واقع ترکیبی از توربین بخار و توربین گازی می‌باشد به نحوی که ژنراتور توربین گازی برق را تولید می‌کند، در عین حال انرژی حرارتی تلف شده از توربین گاز (توسط محصولات احتراق) برای تولید بخار مورد نیاز توربین بخار مورد استفاده قرار می‌گیرد و به این طریق برق اضافی تولید می‌شود.

با ترکیب کردن این دو سیکل بهره بری از نیروگاه افزایش پیدا می‌کند. بازده الکتریکی از یک چرخه ساده کارخانه نیروگاه برق بدون استفاده از اتلاف گرما به‌طور معمول راندمانی بین ۲۵ تا ۴۰ درصد دارد،

در حالی که همان نیروگاه با سیکل ترکیبی راندمان الکتریکی حدود ۶۰ درصد را دارد.

انواع نیروگاه سیکل ترکیبی:

نیروگاه های سیکل ترکیبی از نظر نوع توربین ها و بازیاب ها و وجود مشعل به دسته های زیر تقسیم می شوند:

۱٫ نیروگاه های سیکل ترکیبی با مشعل

۲٫ نیروگاه های سیکل ترکیبی بدون مشعل

۳٫ نیروگاه های سیکل ترکیبی با دیگ بازیافت گرما با فشار بخار چند گانه

۴٫ نیروگاه های سیکل ترکیبی با سیکل بسته توربین گازی با گرمایش آب تغذیه در چرخه بخار

۵٫ نیروگاه های سیکل ترکیبی با دیگ بازیافت گرما مجهز به بازیابی و یا گرمایش آب تغذیه
