مقدمه:
ارتینگ عبارت است از سیستم انتقال جریانهای ناهمگون ایجاد شده به زمین که توسط الکترود زمین صورت میگیرد.
هدف از ایجاد سیستم ارتینگ این است که اگر هریک از سیم های فاز و یا سیم نول به بدنه دستگاه اتصال یابد و مدار الکتریکی مورد نظر دچار نشتی جریان شود؛این نشتی جریان توسط سیم ارت به زمین منتقل شده و از برق گرفتگی جلوگیری شود.
جهت اجرای سیستم ارتینگ در مواردی به اشتباه بدنه مصرف کننده های خانگی را به لوله های آهنی آب و یا گاز و یا حتی به اسکلت ساختمان اتصال می دهند.
این کار بسیارخطرناک است و در بعضی موارد منجر به برق گرفتگی های کشنده میشود.
درهنگام اتصال کامل سیم های فاز به سیم ارت فیوز مربوط به آن فاز عمل کرده و جریان را قطع می کند.
و در هنگام اتصال کامل سیم نول به سیم ارت اگر مدار ارتینگ دارای فیوز محافظ جان(FI )باشد،این فیوز از ۳۰ میلی آمپر نشتی جریان به بالا را قطع می کند.

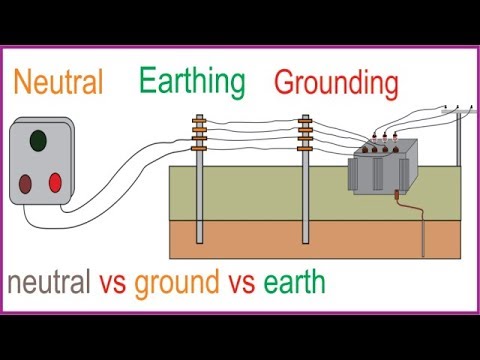

لازم به ذکر است که سیم ارت و سیم نول به ظاهر از نظراینکه بی برق هستند بسیاربه یکدیگر شبیه هستند ولی در عمل دوسیم مستقل از هم وعملکردی متفاوت از یکدیگر دارند؛و هیچگاه نمی توان از یکی بجای دیگری استفاده کرد.
در مخابرات به سیستم ارتینگ با مقاومت پایین مثلا زیر ۱ اهم برای جلوگیری از نویز در شبکه نیاز است.
همچنین سیستم ارتینگ در شبکه های انتقال و توزیع برق کاربرد فراوان دارد؛شبکه های برق گیر بدون سیم ارت عملا بلا استفاده هستند.
سیستم ارتینگ یک سیستم حفاظتی می باشد که در اصطلاح به آن زمین کردن نیز می گویند.
کاهنده مقاومت چاه ارت
مکمل کاهنده چاه ارت محصولی جدید و فوق العاده موثر در کاهش مقاومت چاه ارت
((قیمت هر گالن ۷۵۰۰۰ تومان))
محصول شرکت پیشرو الکتریک غرب
اهداف کلی اجرای ارتینگ:
۱-کارکرد صحیح تجهیزات حفاظتی مجهز به ارتینگ.

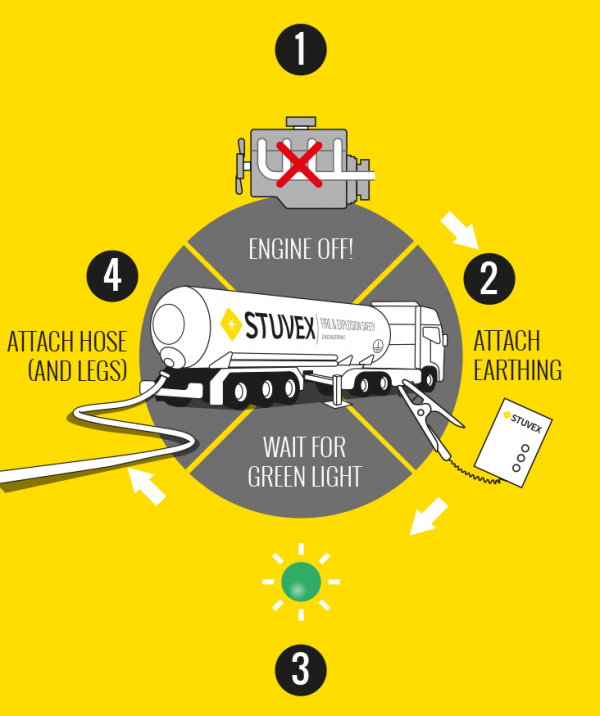

۲- مهار جریان های تولیدشده از القـائـات الکتـرو مغناطیسی و تخلیه الکتریسته ساکـن توسط سیستم ارتینگ.
۳-سیستم ارتینگ باعث کاهش ولتاژ گـام و تماس در مواقع بروز اختلاف پتانسیل های خطرناک میشود.
۴-سیستم ارتینگ باعث حفاظت جان انسان ها و کاربـرد مناسب سیستم های الکتریکی ، الکترونیکی و دیجیتالی میشود.

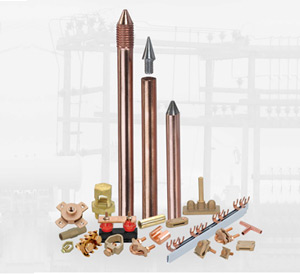

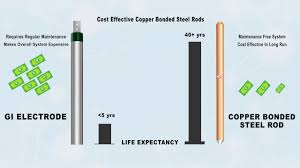

در شکل زیر دو نوع الکترود زمین نشان داده شده است.
دلیل نیاز به طراحی سیستم ارت:
نحوه ارتباط الکتریکی بین اجزاء و دستگاهها با زمین و لزوم محاسبات در خصوص نحوه پایین آوردن مقاومت خاک جهت سهولت در هدایت جریان های ناخواسته مختلف به زمین ، نیازمند طراحی اصولی یک سیستم ارت می باشد.
طراحی صحیح سیستم ارت باعث میشود که با حداقل هزینه از کمترین مقاومت الکتریکی سیستم زمین برخوردار شویم.

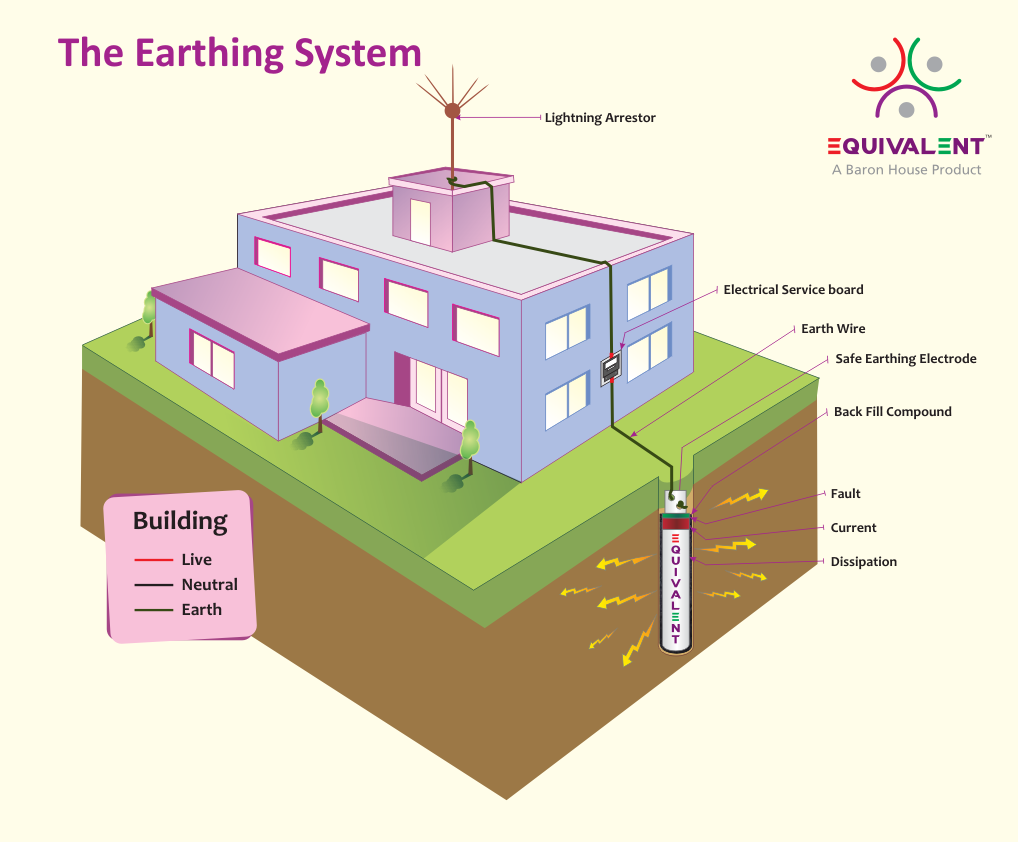

نقش ارتینگ در هنگام وقوع صاعقه:
سیستمهای ارت مختلف را با اهداف خاصی همچون انتقال جریانهای صاعقه به زمین (شکل نشان داده شده بالا) و همچنین جریانهای خطا به زمین به منظور ایجاد ایمنی برای افراد و تجهیزات درتاسیسات مختلف ایجاد می کنند.
نقش الکترود زمین در سیستم ارتینگ:
وظیفه انتقال جریانها و بارهای الکتریکی به زمین ، برعهده الکترود زمین می باشد.
ارتینگ
از طرفی زمین دارای یک فضای هادی با یک مقاومت ویژه است.
هر مقدار بتوانیم با اضافه نمودن مواد کاهنده این مقاومت را پایین بیاوریم به سیستم ارتینگ مطلوب رسیده ایم.
ارتینگ
در سیستم ارتینگ ازدیدگاه نظریه الکترواستاتیک هرالکترود دفن شده در زمین نسبت به نقطه مرجع در بینهایت دارای یک مقاومت است .
در شکل بالا چند الکترود کوبیده شده در زمین مشخص شده است.
توجه شود جهت رسیدن به مقاومت مطلوب لازم است الکترودها در زمینی که با خاک دستی پر نشده باشد کوبیده شوند.
ارتینگ
مقاومت ویژه خاک ،طرح شکل و نحوه قرار گیری اجزای الکترود در میزان مقاومت بدست آمده تاثیر به سزایی دارد.

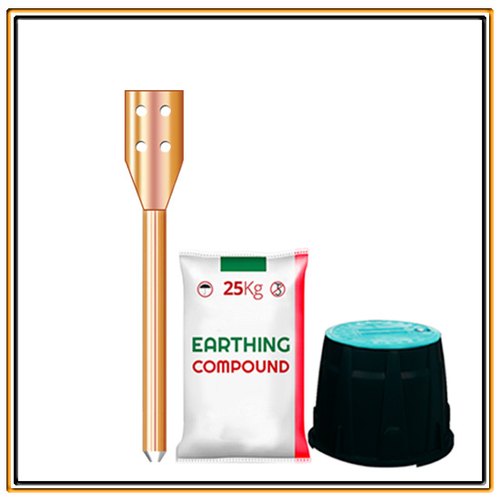

در سیستم ارتینگ جدید مقاومت ویژه خاک را با افزودنی هایی که پایه گرافیتی دارند تا حد ممکن پایین می آورند.
این مواد افزودنی علاوه بر کاهش چشمگیر مقاومت الکتریکی سیستم زمین باعث افزایش طول عمر مفید الکترود مسی دفن شده در خاک میشوند.
ارتینگ
مقاومت الکترود زمین همچنین از مقادیر پتانسیل های سطحی زمین که دراثرجریان خطا بوجود می آیند، متاثراست.
ارتینگ
ازاینرو لازم است قبل ازاجرای سیستم زمین تحقیقات گسترده ای درزمینه خاک وعوامل موثردرآن و ویژگیهای بیولوژیکی بدن انسان انجام گیرد.

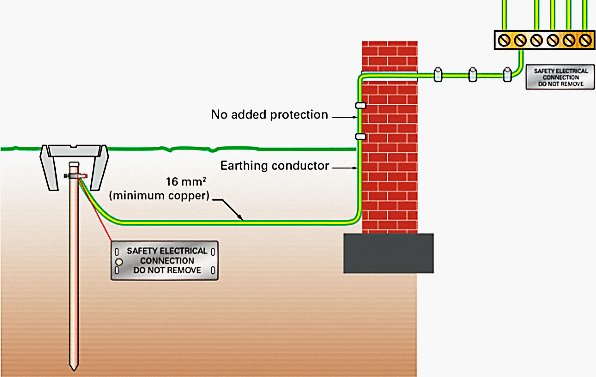

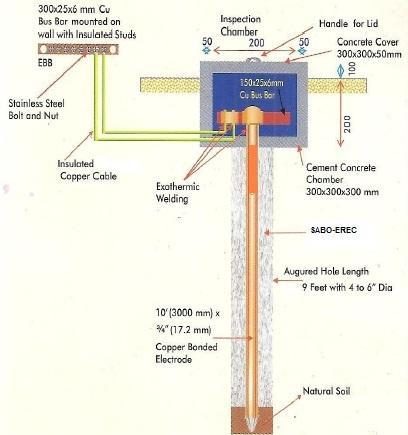

در شکل زیر الکترود مسی کوبیده شده در زمین در نقش چاه ارت به شینه ارت ساختمان متصل شده است.
انواع اتصال زمین در سیستم ارتینگ:
سیستم های زمین به لحاظ کاربرد به دو گروه تقسیم میشوند:
۱- زمین الکتریکی
۲- زمین حفاظتی
ارتینگ
زمین حفاظتی درتمامی تاسیسات بدلیل حفاظت و ایمنی در اولویت است.
پارمترهای مورد نیاز برای طراحی ارتینگ:
برای طراحی سیستم ارتینگ حفاظتی به پارمترهائی ازقبیل :
مقاومت ویژه و جنس خاک ،
ابعاد زمین مورد مطالعه ،
حداکثرجریان اتصال کوتاه زمین،
زمان عملکرد رله های حفاظتی متناسب باجریان اتصال کوتاه،
حداکثر ولتاژ قابل تحمل برای افراد و تجهیزات نیاز خواهیم داشت.

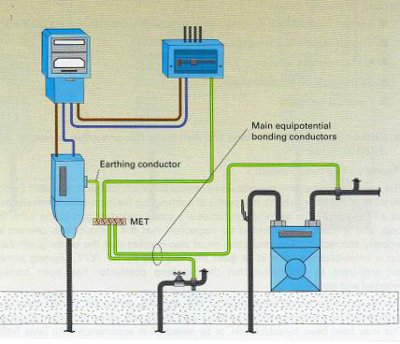

هم پتانسیل سازی در ارتینگ:
مبحث هم پتانسیل سازی ( هم بندی چاههای ارت ) ازمسائل مهم واساسی در طراحی و اجرای سیستم ارت حفاظتی ، می باشد.
همبندی در ارتینگ:
همبندی به جهت جلوگیری از ایجاد اختلاف ولتاژهای خطرناک بین اجزا در زمان بروز خطا حائز اهمیت می باشد.

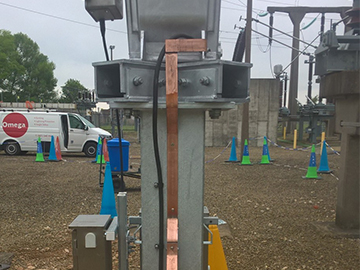

در شکل زیر جهت رعایت اصول همبندی سیستم ارتینگ ،ستون فلزی ساختمان هم به الکترود زمین متصل شده است.
اختلاف ولتاژهای ایجاده شده در سیستم ارتینگ که ناشی از عدم رعایت سیستم همبندی میباشد می توانند باعث برق گرفتگی افراد و یا ایجاد جرقه درتجهیزات شوند.
لذا بهتر است که در این نوع از سیستم ارتینگ ، ارت های مختلف با یکدیگر هم بندی گردند.
در سیستم ارتینگ اتصالات همبندی با کلمپ مسی و یا جوش احتراقی صورت میگیرد.

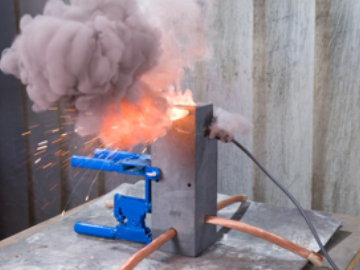

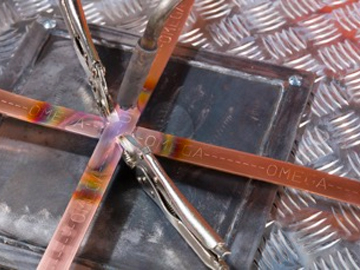

در شکل زیر عملیات جوش احتراقی در سیستم ارتینگ به تصویر کشیده شده است.
ارتینگ

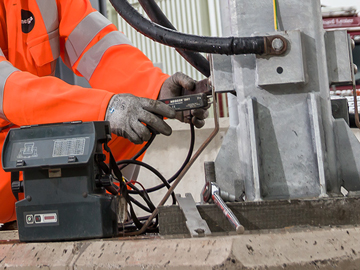

– ارتینگ وایمنی:
اتصالات در ارتینگ:

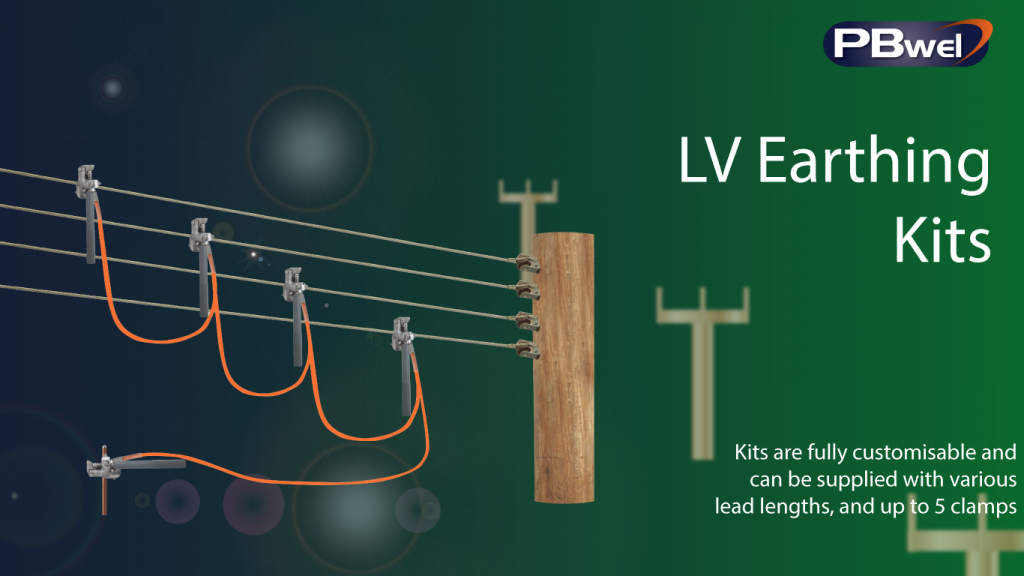

نمونه ای از اتصال کلمپ در سیستم ارتینگ در شکل زیر:
— سیستم ارت سطحی:

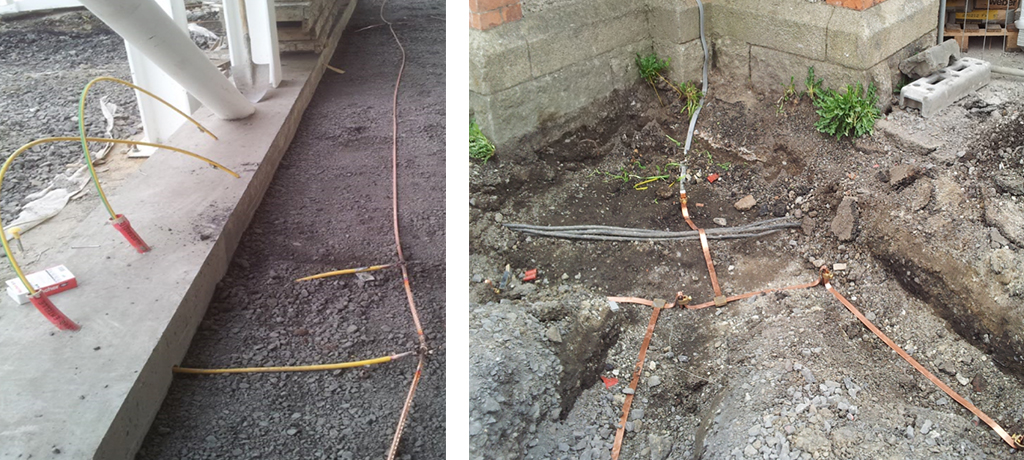

نمونه ای از شبکه ارتینگ سطحی در شکل های زیر به تصویر کشیده شده است.
—- سیستم ارتینگ
