چاه ارت:

سیستم ارت از دو بابت حائز اهمیت می‌باشد :

الف ـ حفاظت در مقابل صاعقه و اضافه ولتاژها

ب ـ هم پتانسیل بودن تجهیزات نصب‌شده در سایت و کارکرد صحیح آنها بخصوص تجهیزات دیجیتال و انتقال دیتا

با توجه به بکارگیری تجهیزات الکترونیکی حساس جدید لازم است به موضوع ارت و روش اجرای اصولی آن اهمیت بیشتری داده شود تا در آینده از آسیب رسیدن به نیروی انسانی و تجهیزات  پیشگیری شده و از عملکرد صحیح تجهیزات اطمینان داشته باشیم .

لزوم استفاده از سیستم ارت :

به منظور حفاظت افراد و دستگاهها ، اضافه ولتاژهای تولید شده در بدنه که باعث صدمه دیدن دستگاهها و افراد می‌شود ، همچنین ولتاژهای بسیار زیاد و خطرناک ناشی از برخورد صاعقه با دکلهای مخابراتی را باید در جایی خنثی نمائیم .

به همین منظور استفاده از سیستم ارت و حفاظت از تجهیزات بسیار لازم و ضروری است.

بعلاوه با افزایش استفاده از سیستمهای دیجیتالی و حساس ، لزوم بازنگری در طراحی ، نصب و نگهداری سیستمهای حفاظتی گراندینگ وجود دارد.

به طور خلاصه اهداف بکارگیری سیستم ارتینگ یا گراندینگ عبارتند از :

الف ـ حفاظت و ایمنی جان انسان

ب ـ حفاظت و ایمنی وسایل و تجهیزات الکتریکی و الکترونیکی

ج ـ فراهم آوردن شرایط ایده‌ال جهت کار

د ـ جلوگیری از ولتاژ تماسی

ه ـ حذف ولتاژ اضافی

و ـ جلوگیری از ولتاژهای ناخواسته و صاعقه

ز ـ اطمینان از قابلیت کار الکتریکی

مایع کاهنده چاه ارت(ers)

روشهای اجرای چاه ارت یا زمین حفاظتی :

بطور کلی جهت اجرای چاه ارت و سیستم حفاظتی دو روش کلی وجود دارد که ذیلاً ضمن بیان آنها ، موارد استفاده و تجهیزات مورد نیاز هر روش و نحوه اجرای هر یک بیان می‌گردد .

۱ـ زمین عمقی :

در این روش که یک روش معمول می باشد از چاه برای اجرای ارت استفاده می شود.

۲- زمین سطحی:

در این روش سیستم ارت در سطح زمین (برای مناطقی که امکان حفاری عمیق در آنها وجود ندارد) و یا در عمق حدود ۸۰ سانتیمتر اجرا می گردد.

در چه شرایطی از روش سطحی برای اجرای ارت استفاده نمائیم ؟

در مکانهایی که :

ـ فضای لازم و امکان حفاری در اطراف سایت وجود داشته باشد .

ـ ارتفاع از سطح دریا پائین باشد مانند شهرهای شمالی و جنوبی کشور .

ـ پستی و بلندی محوطه سایت کم باشد .

ـ فاصله بین دکل و سایت زیاد باشد .

با توجه به مزایای روش سطحی اجرای ارت به این روش ارجحیت دارد .

مایع کاهنده چاه ارت(ers)

اجرای چاه ارت به روش عمقی :

الف ـ انتخاب محل چاه ارت :

چاه ارت را باید در جاهایی که پایین‌ترین سطح را داشته و احتمال دسترسی به رطوبت حتی‌الامکان در عمق کمتری وجود داشته باشد و یا در نقاطی که بیشتر در معرض رطوبت و آب قرار دارند مانند زمینهای چمن ، باغچه‌ها و فضاهای سبز حفر نمود.

ب- عمق چاه ارت

با توجه به مقاومت مخصوص زمین ، عمق چاه از حداقل ۴ متر تا ۸ متر و قطرآن حدودا ۸۰ سانتیمتر می تواند باشد.

در زمین هایی که با توجه به نوع خاک دارای مقاومت مخصوص کمتری هستند مانند خاکهای کشاورزی و رسی عمق مورد نیاز
برای حفاری کمتر میباشد.

و در زمینهای شنی و سنگلاخی که دارای مقاومت مخصوص بالاتری هستند نیاز به حفر چاه با عمق بیشتر می باشد.

برای اندازه گیری مقاومت مخصوص خاک از دستگاههای خاص استفاده می گردد.

در صورتی که تا عمق ۴ متر به رطوبت نرسیدیم و احتمال بدهیم در عمق بیشتر از ۶ متر نیز به رطوبت نخواهیم رسید نیازی نیست چاه را بیشتر از ۶ متر حفر کنیم .

بطور کلی عمق ۶ مترو قطر حدود ۸۰ سانتیمتر برای حفر چاه پیشنهاد می گردد.

محدوده مقاومت مخصوص چند نوع خاک در جدول زیر آمده است.

نوع خاک مقاومت مخصوص زمین ( اهم متر )

باغچه‌ای ۵ الی ۵۰

رسی ۸ الی ۵۰

مخلوط رسی ، ماسه‌ای و شنی ۲۵ الی ۴۰

شن و ماسه ۶۰ الی ۱۰۰

سنگلاخی و سنگی ۲۰۰ الی ۱۰۰۰۰

ج – اتصال سیم به صفحه مسی:

اتصال سیم به صفحه مسی بسیار مهم می باشد و هرگز و در هیچ شرایطی نباید این اتصال تنها با استفاده از بست ، دوختن سیم به صفحه و یا … برقرار گردد.

بلکه حتما باید سیم به صفحه جوش داده شود(جوش احتراقی).

و برای استحکام بیشتر با استفاده از ۲ عدد بست سیم به صفحه ( ردیف ۱۵ جدول مصالح مورد نیاز )بسته شده و محکم گردد.

برای جوش دادن قطعات مسی به یکدیگر از جوش برنج یا نقره استفاده شود.

و در صورت عدم دسترسی به این نوع جوش از جوش (Cadweld) استفاده گردد .

د – حفر چاه ارت:

با توجه به شرایط جغرافیایی منطقه چاهی با عمق مناسب و در مکان مناسب (با توجه با راهنمای انتخاب محل چاه ارت ) حفر گردد.

شیاری به عمق ۶۰سانتیمتر از چاه تا پای دکل برای مسیر سیم چاه ارت تا برقگیر روی دکل همچنین برای سیم ارت داخل ساختمان حفر نمائید.

در صورتی که مسیر ۲ سیم مشترک باشد بهتر است مسیر دو سیم ایزوله گردند.

همینطور مسیر سیمها باید کوتاهترین مسیر بوده و سیم میله برقگیر و ارت حتی الامکان مستقیم و بدون پیچ و خم باشد.

و نبایستی خمهای تند داشته باشد و در صورت نیاز به خم زدن سیم در طول بیش از ۵۰ سانتیمتر انجام گردد.

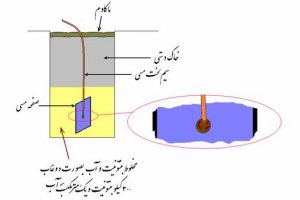

ه – پر نمودن چاه ارت:

-ابتدا حدود ۲۰ لیتر محلول آب و نمک تهیه و کف چاه میریزیم بطوریکه تمام کف چاه را در برگیرد بعد از ۲۴ ساعت مراحل زیر را انجام می دهیم .

۲-به ارتفاع ۲۰ سانتیمتر از ته چاه را با خاک رس و یا خاک نرم پر مینمائیم.

۳- به مقدار لازم (حدود ۴۵۰کیلو گرم معادل ۱۵ کیسه ۳۰ کیلو گرمی)بنتونیت را با آب مخلوط کرده و بصورت دوغاب در میاوریم.

مخلوط حاصل را به ارتفاع ۲۰ سانتیمتر از کف چاه میریزیم.

(هر چه مخلوط حاصل غلیظ تر باشد کیفیت کار بهتر خواهد بود).

۴-صفحه مسی را به ۲ سیم مسی نمره ۵۰ جوش میدهیم.

این سیمها یکی به میله برقگیر روی دکل و دیگری به شینه داخل ساختمان خواهد رفت.

بنابراین طول سیم ها را متناسب با طول مسیر انتخاب می نمائیم.

۵- صفحه مسی را بطور عمودی در مرکز چاه قرار می دهیم.

۶- اطراف صفحه مسی را با دوغاب تهیه شده تا بالای صفحه پر می نمائیم.

۷- لوله پلیکای سوراخ شده را بطور مورب در مرکز چاه و در بالای صفحه مسی قرار می دهیم.

داخل لوله پلیکا را شن میریزیم تا ۵۰ سانتیمتر از انتهای لوله پر شود.

این لوله برای تامین رطوبت ته چاه می باشد و در فصول گرم سال تزریق آب از این لوله بیشتر انجام گردد.

لازم بذکر است در مواردی که چاه ارت در باغچه حفر شده باشد و یا ته چاه به رطوبت رسیده باشد و یا کلا در جاهایی که رطوبت ته چاه از بالای چاه یا از پایین چاه تامین گردد نیازی به قراردادن لوله نمی باشد .

۸- بعد از قراردادن لوله پلیکا به ارتفاع ۲۰ سانتیمتر از بالای صفحه مسی را با دوغاب آماد شده پر مینمائیم.

۹-الباقی چاه را هم تا ۱۰ سانتیمتر بر سر چاه مانده ، با خاک معمولی همراه با ماسه یا خاک سرند شده کشاورزی پر می نمائیم و ۱۰ سانتیمتر از چاه را برای نفوذ آب باران و آبهای سطحی به داخل چاه با شن و سنگریزه پر می نمائیم.

 روئ چاه مخصوصا در مواقعی که از لوله پولیکا استفاده نمی گردد نباید آسفالت شده و یا با سیمان پر گردد.

۱۰-داخل شیار های حفاری شده را با خاک سرند شده کشاورزی یا خاک نرم معمولی و یا خاک معمولی مخلوط با بنتونیت پر نمائید.
